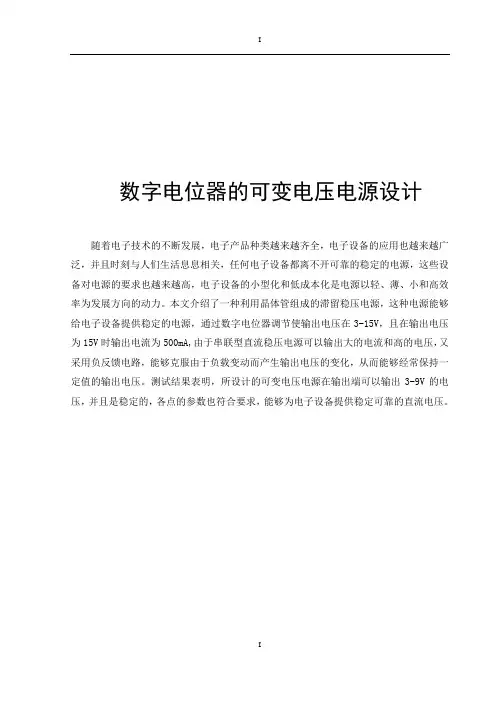

数字电位器的可变电压电源设计
I数字电位器的可变电压电源设计随着电子技术的不断发展，电子产品种类越来越齐全，电子设备的应用也越来越广泛，并且时刻与人们生活息息相关，任何电子设备都离不开可靠的稳定的电源，这些设备对电源的要求也越来越高，电子设备的小型化和低成本化是电源以轻、薄、小和高效率为发展方向的动力。
本文介绍了一种利用晶体管组成的滞留稳压电源，这种电源能够给电子设备提供稳定的电源，通过数字电位器调节使输出电压在3-15V，且在输出电压为15V时输出电流为500mA,由于串联型直流稳压电源可以输出大的电流和高的电压，又采用负反馈电路，能够克服由于负载变动而产生输出电压的变化，从而能够经常保持一定值的输出电压。
测试结果表明，所设计的可变电压电源在输出端可以输出3-9V的电压，并且是稳定的，各点的参数也符合要求，能够为电子设备提供稳定可靠的直流电压。
目录1 引言 (1)1.1 选题的目的及意义 (1)1.2 研究背景 (1)1.3 可变电压电源研究的现状 (1)2 数字电位器的特点及其工作原理 (3)2.1 数字电位器 (3)2.2数字电位器的特点 (4)2.3 数字电位器的工作原理 (5)3 数字电位器的应用技术及直流电压 (7)3.1 减小额定阻值误差和温度系数的影响 (7)3.2 通频带的选择 (8)3.3 大电流线性分压器 (8)3.4 输出正、负电压的分压器 (9)3.5控制信号波形畸变 (9)4 数字电位器可变电源电压设计 (10)4.1稳压电源的组成 (10)4.2电源的结构 (10)4.2.1选择输出晶体管 (11)4.2.2 误差放大器的设计 (11)4.2.3稳压工作用的电容器 (12)4.3电容滤波电路 (13)4.4测试方法 (13)结束语 (15)附录 (18)1 引言1.1 选题的目的及意义在这二十一世纪信息高速发展的时代，基于市场对设备集成化，微型化的要求，越来越需要用数字电位器代替机械电位器，以提高系统的可靠性和可控性。
可调电源试验设计报告
可调电源试验设计报告1. 实验目的本次实验的目的是设计并测试一个可调电源。
通过该实验，我们可以理解可调电源的原理、工作方式以及调整输出电压的方法。
2. 实验原理可调电源是一种能够根据需要随意调整输出电压的电源。
它通常由变压器、整流电路、滤波电路和稳压电路组成。
变压器：变压器将输入的交流电压变换成所需的输出电压。
变压器有两个线圈，一个是输入线圈，另一个是输出线圈。
通过改变输入线圈与输出线圈的匝数比例，可以实现输入电压到输出电压的调整。
整流电路：整流电路将交流电压转换为直流电压。
常见的整流电路有半波整流和全波整流两种。
滤波电路：滤波电路用于去除整流电路输出的脉动直流电压中的纹波成分，使输出电压更加稳定。
常见的滤波电路有电容滤波和电感滤波。
稳压电路：稳压电路用于根据需要调整输出电压的大小。
稳压电路一般采用反馈控制的方式，通过比较输出电压与参考电压的差异，控制输出电压的稳定性。
3. 实验器材和仪器- 变压器- 整流二极管- 电容- 稳压管- 示波器- 电流表- 连接线4. 实验步骤1. 按照电路图连接电路。
将变压器的输入线圈连接到交流电源，输出线圈连接到整流电路。
2. 调整输出的电压范围。
根据需要选择变压器的匝数比例，可以通过变压器上的选择开关来实现。
调整整流电路的滤波电容的数值，以获得所需的输出电压范围。
3. 确保输出电压与输入电压的稳定性。
接入稳压管，通过反馈控制的方式调整输出电压的稳定性。
使用示波器查看输出电压的波形，使用电压表和电流表监测输出电压和输出电流的数值。
4. 调整输出电压。
根据需要，使用稳压管上的调节旋钮或按键，调整输出电压的大小。
5. 实验结果与分析在本次实验中，我们成功设计并测试了一个可调电源。
通过调整变压器的匝数比例，整流电路的滤波电容，以及稳压管的反馈控制，我们可以无缝地调整输出的电压。
实验数据表明我们的设计非常准确可靠，能够输出所需的稳定电压。
6. 实验总结本次实验通过设计和测试可调电源，使我们更加深入地了解了可调电源的原理和工作方式。
基于单片机的可调直流稳压电源设计
`基于单片机的直流稳压电源设计姓名：学号：基于单片机的直流稳压电源设计摘要介绍了一种基于单片机的直流稳压电源设计方案，该系统由初步整流稳压部分、单片机控制部分、DAC、稳压部分和显示部分组成。
该稳压电源可步进调节、实时显示，弥补了传统稳压电源的不足，其核心技术是通过单片机控制数模转换来改变其后稳压模块的输出。
利用单片机控制数模转换芯片DAC00832输出电压作为稳压电路的参考电压；稳压电路采用的是串联型稳压电路，单片机控制的DAC0832的输出电压具有高稳定性，参考电压稳定进而能够很好地保证输出端电压的稳定性；单片机通过键控改变DAC0832的输出电压，作为参考电压发生改变，稳压电路调整管的压降也会相应地发生变化，从而改变输出电压；另外，电路还设计了数码管显示电路，以增加稳压电源使用的直观性，配合键控电路使电源使用起来非常方便直观。
关键词单片机，稳压电源，连续步进可调，DACAbstract Describes a DC voltage-stabilized power supply design scheme based on single-chip, preliminary rectifier voltage parts, the system by single-chip computer control part, DAC, voltage regulators and display components. The regulator can be adjusted stepped, real-time display, make up for the lack of traditional power supply, the core technology is controlled by single-chip digital-analog conversion to change the output of the voltage regulator module. Using single tablets machine control number die conversion chip DAC0832 output voltage as regulator circuit of reference voltage; regulator circuit used of is series type regulator circuit, single tablets machine control of DAC0832 of output voltage has high stability, reference voltage stability turn to is good to guarantee output end voltage of stability; single tablets machine by key control change DAC0832 of output voltage, as reference voltage occurs change, regulator circuit adjustment tube of pressure drop also will corresponding to occurs changes, to change output voltage; and circuit design of digital display circuits, to increase the voltage stabilizing power of intuitive, with the keyed circuit power is very easy and intuitive to use.Key word MCU, Regulated Power Supply, Stepping and adjustable row, DAC目录1 前言 (1)1.1研究目的及意义 (1)1.2直流稳压电源的发展方向 (2)1.3国内外发展状况 (3)1.4 系统研究方向及研究方法 (4)1.5构成及研究内容 (5)1 前言本章将简要介绍系统设计的目的及意义，直流稳压电源的发展方向，国内外电源技术的发展状况，系统设计的研究方向及研究方法，论文构成及系统的研究内容等。
可调直流稳压电源仿真设计
可调直流稳压电源仿真设计
1. 确定电路原理图：根据电源的基本原理，确定各个元器件的型号、连接方式和参数，绘制电路原理图。
2. 建立仿真模型：在软件中建立电路的仿真模型，将电路原理图中的元器件、连接方式和参数输入到软件中。
3. 设定仿真参数：根据电源的要求，对仿真参数进行设定，例如输出电压、短路电流、负载调整范围等。
4. 进行仿真：通过软件进行仿真，根据不同的负载情况，观察输出电压稳定度、纹波等性能指标的变化情况。
5. 调整参数：根据仿真结果，对电源的参数进行调整，直到满足设计要求为止。
需要注意的是，在仿真过程中需要遵守安全规范，避免超过元器件的电压、电流等极限值，以免造成损坏。
同时还应该注意，仿真出来的结果只是一种理论计算值，实际使用时会受到各种因素的影响，需要进行实地测试。
频率、电压可调交流电源设计
频率、电压可调交流电源的设计张海军陆吉银钟犹洪（湖南衡阳南华大学 421001）指导老师：王彦摘要文中介绍了可调交流电源的整体设计和单元电路。
该设计选用电力电子器件IGBT 和MOSFET来构成斩波、逆变电路。
利用现场可编程逻辑器件(FPGA)，通过编程产生脉宽调制（PWM）和变频信号分别控制斩波和逆变电路，从而改变输出电压的幅值和频率。
采用先分模块测试后整体测试的方法对系统进行测试，经测试，输出电压的频率和电压幅值均可调节，完全达到了设计要求。
关键词斩波逆变脉宽调制变频Design of Alternating Current Source with frequency and voltage adjustable Abstract The whole design and the unit circuit of alternating current source are introduced in this article. This design chooses electric power and electronic apparatus IGBT and MOSFET to consist the wave cut and adverse conversion circuit. To control the wave cut and adverse conversion circuit, using FPGA to produce the signal of PWM and frequency conversion by programming. As a result, the voltage and frequency of output can be adjusted. The way of testing that is adopted in this article is testing the unit circuit first and the whole circuit later. The frequency and voltage of output is adjustable after testing. It satisfies the requirement of design completely.Keywords wave cut adverse conversion PWM frequency conversion目录设计任务和设计要求 (3)第1章系统设计 (3)1．1方案比较 (3)1．1．1斩波电路 (3)1．1．2逆变电路 (3)1．1．3控制部分 (4)1．2总体设计与论证 (4)第2章单元电路设计 (5)2．1整流滤波电路 (5)2.1.1电路的结构和原理 (5)2.1.2参数的计算与选取 (5)2．2斩波变换电路 (5)2.2.1电路的选择和原理 (5)2.2.2电路参数的计算和选取 (6)2．3逆变电路 (7)2．4控制电路 (8)2．5电源电路 (9)第3章软件设计 (9)第4章系统测试 (9)4．1测试方法 (9)4．2测试仪器设备 (10)4．3测试数据及结果 (10)4.3.1斩波电路测试数据 (10)4.3.2逆变电路测试数据 (10)4.3.3总体电路测试数据 (10)第5章设计总结 (11)5.1测试数据和测试结果的分析 (11)5.2设计结论与总结 (12)参考文献 (12)附录 (13)附录1 程序清单 (13)附录2 仪器设备清单 (18)附录3 总电路图 (19)设计任务和设计要求设计一个交流电源，具体要求如下：●输入电压为220V交流电，输出信号的频率和电压幅值均可调节。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
收稿日期:2009-03 作者简介:刘彦莉(1984—),女,硕士研究生,研究方向为嵌入式应用。
基于数模混合的无极可调电源电压设计刘彦莉,王 伟,康惠骏(上海大学机电工程与自动化学院,上海200072) 摘要:提出一种无极可调电源电压的设计方案及其实现。
着重介绍了串行数模转换器T LV5614和模数转换器T LV2544的功能特点和工作原理,给出了系统的硬件电路和软件程序,实现了电压高精度、抗干扰的无极可调功能。
关键词:T LV5614;T LV2544;电源电压;无极可调;数模混合中图分类号:T M930 文献标识码:B 文章编号:1006-2394(2009)10-0070-03D esi gn of Stepless Adjust able Supply Volt age Ba sed ona D i g it a l 2ana log Hybr i d M ethodL IU Yan 2li,WANG W ei,K ANG Hui 2jun(School ofM echanical and Electr onic Engineering and Aut omati on,Shanghai University,Shanghai 200072,China )Abstract:A sche me of step less adjustable supp ly voltage is p resented in this paper .The functi on and operati on p rinci p le of the serial DAC T LV5614and the serial ADC T LV2544are e mphatically intr oduced .The hardware circuits and s oft w are p r ogra m s are given .The step less adjustable supp ly voltage with high p recisi on and anti 2interference is realized .Key words:T LV5614;T LV2544;supp ly voltage;step less adjustable;digital 2anal og hybrid 随着集成芯片的功能越来越强大,应用范围越来越广,其对电源的要求也越来越高,在不同的应用下将会采取不同数值的电源电压,特别是一些存储芯片为了加快烧写大程序或下载数据时的速度,会要求将其供电电压提高到正常使用的几倍,因此如何获取面向集成芯片的精确可调电源成为近期比较受关注的研究内容,具有一定的研究价值。
本文就此提出AR M 微处理器S3C44BOX 采用数模混合闭环反馈控制方法为外围系统提供0～20V 的无极可调电源电压的设计方案。
1 数模芯片介绍1.1 DA 转换器T LV5614T LV5614是TI 公司生产的4路12位电压输出型数模转换器(DAC ),具有灵活的4线串行接口,可以与T MS320、SP I 、QSP I 和M icr owire 串行接口实现连接。
T LV5614由16位串行字组成编程控制命令,包括DAC 地址、独立DAC 控制位和12位DAC 值。
器件由数字电源DVDD 、DG ND 和模拟电源AVDD 、AG ND 供电,两组电源相互独立。
T LV5614是基于电阻串结构的12位DAC,器件由串行接口、速度和掉电控制逻辑、基准输入缓冲、电阻串和满幅度输出缓冲组成。
其输出电压V out 为:V out =2V REFCODE 212(1)式中:V REF 是基准电压,COD E 是0～212-1范围的数字输入值。
串行数据传送时,首先要设置CS 为低电平,然后从FS 下降沿开始,输入数据随着时钟下降沿从高位到低位移入内部寄存器。
当16位数据传送完毕或FS 变高电平时,移位寄存器的值被移入DAC 锁存器,更新输出电压。
其工作时序图如图1所示。
图1 T LV5614工作时序图・07・仪表技术 2009年第10期图2 T LV2544单次模式/正常采样时序图1.2 AD 转换器T LV2544T LV2544是TI 公司生产的一组高性能12位低功耗、高速、C MOS 模数转换器(ADC )。
器件具有3个数据输入端和一个三态输出端,为最流行的微处理器(SP I )串行口接口提供4线接口。
该器件除了具有高速模数转换器和多种控制功能外,还具有片内模拟多路器,可选择外部模拟电压或3个内部自测电压之一作为输入;同时它还具有内置转换时钟和电压基准,并有2种不同的内部基准电压可以选择。
T LV2544的工作周期有2种开始模式:一种是常用于SP I 微处理器的模式,即不使用FS 时,CS 的下降沿即为周期开始,这时输入数据在SCLK 的上升沿移入,输出数据在下降沿改变;另一种是FS 的下降沿即为周期的开始,这时输入数据在SCLK 下降沿移入,输出数据在上升沿改变,这种模式一般用于T MS320系列的DSP 。
器件在上电初始化时首先需要将初始化命令A000h 写入CFR 配置寄存器,然后对器件进行编程,其编程方法是在初始化命令A000h 低12位写入编程数据以规定器件的工作方式。
T LV2544具有4种转换模式,分别为:单次模式、重复模式、扫描模式和重复扫描模式。
每种模式的工作稍有区别,这取决于转换器如何采样和采用哪一种接口。
另外,T LV2544还具有一个内置基准,其电平可编程为2V 或4V,如果采用内部基准,REFP 就被设为2V 或4V ,而REF M 则被设为0V 。
T LV2544单次模式的工作时序图如图2所示。
2 设计与实现方法2.1 总体设计方案系统的设计思路是闭环反馈控制,即通过微处理器S3C44BOX 接收外部键盘或者软件设定的给定电压值后,与反馈检测模块的输出电压进行比较,根据误差进行一定的算法控制和转换,软件计算结果送入执行模块,即可获得所需电压。
总体设计框图如图3所示。
图3 系统设计框图2.2 执行模块执行模块由T LV5614和模拟放大电路组成,其中数模转换器T LV5614与微处理器S3C44BOX 的硬件接口连线如图4所示。
在此取参考电压REF 为5V,T LV5614满幅度输出,由式(1)可知转换后的输出电压范围为0～5V ,分辨率约为1.22mV 。
而在本系统中设计的输出电压是0～20V ,因此采用模拟放大电路对DAC 输出电压进行放大。
模拟放大电路主要由差分式电路、电压跟随电路、偏差电路以及滤波电路组成,将DAC 的输出电压V da 由0～5V 扩大到0～20V 的范围,分辨率约为5mV 。
T LV5614和微处理器之间的数据传输最快和最有效的方法是用串行外设接口(SP I ),由于本系统SP I 接口用于其他用途,因此采用软件合成SP I 操作来和T LV5614连接。
T LV5614采用16位数据字,按照工作时序图1操作即可完成数据转换并输出相应模拟量。
下面给出用AR M 编写的DAC 函数,其中P I O _Clear ()为置0相应I O 口,P I O _Set ()为置1相应I O 口,SP I_W rite Word ()为软件合成SP I 的MOSI 操作。
图4 T LV5614硬件接口连线图void DAC_W rite (unsigned int ui V alue ){ ui V alue =ui V alue &0xFFF;ui V alue |=OUT_A; //OUT_A =0<<14,选择通道A P I O _Clear (dac_cs );//使能ADC 的CS 片选P I O _Clear (dac_ldac );//数据刷新P I O _Set (dac_fs );P I O _Clear (dac_fs );//FS 下降沿开始同步输入SP I_W rite Word (uiSet V alue );//写入数据P I O _Set (dac_ldac );P I O _Set (dac_fs );P I O _Set (dac_cs );}・17・2009年第10期 仪表技术2.3 反馈检测模块本模块由模拟放大电路和T LV2544组成,微处理器同样采用软件合成SP I 操作与T LV2544连接,硬件连线图如图5所示。
模拟放大电路是通过集成运算放大器实现的减法器,把0～20V 的电压转为0～2V 范围,并送入ADC 模拟输入端。
T LV2544电路采用内部基准,转换结果的输出(S DO )数据由GPE4接收。
这一模块实现了输出端电压的精确检测,并将实际电压转换成微处理器能识别的相应数字信号。
图5 反馈检测模块硬件连线图本系统采用的转换模式是置高FS 的单次模式/正常采样,下面给出用ARM 编写的ADC 函数,其中子函数ADC_W rite_CFR ()为给CFR 发送配置命令,ADC_EOC_Read ()为读出E OC 电平信号,SP I_Read Word ()为软件合成SP I 的M I S O 操作。
unsigned int ADC_Read (void ){ unsigned int ui ReadValue =0;unsigned char ucStatus;ADC_W rite_CFR (0x A000);//初始化ADC,配置CFRADC_W rite_CFR (0x A200);//采用内部4V 基准电压和内部OSC 、长期采样和单次模式P I O _Clear (adc_cs );SP I_W rite Word (CH0);//CH0为0<<12,选择模拟输入通道0P I O _Set (adc_cs );ucStatus =ADC_EOC_Read ();while (ucStatus!=0)//等待转换完毕,标志为EOC =0{ucStatus =ADC_EOC_Read ();}P I O _Clear (adc_cs );ui ReadValue =SP I_Read Word ();//S DO 读出转换结果,高12位有效P I O _Set (adc_cs );ui ReadValue =ui ReadValue >>4;//取出有效值return ui ReadValue;}2.4 软件算法控制部分由于系统除了集成器件外,还连接有模拟元件,而模拟元件本身具有精度误差,组合起来使得整个系统存在一定的误差;同时为了防止不确定扰动的影响,需要软件实时改变控制信号以便获得精确的电压输出。
