定向训练篇1——认识定向地图
定向训练篇1——认识定向地图一、定义：定向地图是一种按一定比例尺表示地貌、地物平面位置和高程的正射投影的平面地形图形。
是定向越野最重要的工具。
地图质量的好坏直接影响到运动员的成绩和关系到比赛公平性。
所谓地貌：即地球表面高低起伏的各种形态。
如山地、谷地、平地等。
所谓地物：即分布在地表面上自然形成和人工建造的固定物体，如江河、湖泊、居民点、道路、水利工程建筑等。
所谓地形：即地貌和地物的统称。
二、构成元素：定向地图的基本元素是磁北线、比例尺、地图符号、比赛路线及检查点说明表。
1、磁北线：在定向地图上，磁北线是若干平行的直线，多用蓝色或黑色表示，并且要结合磁北方向标使用。
磁北线是定向运动地图不可或缺的一部分，它的主要作用是确定地图的方位，方便指北针快速标定地图、测量磁方位角和估算距离等。
2、比例尺：地图上某线段长与相应实地水平距离之比。
比例尺：1：15000代表图上1cm=实地150m3、地图符号：在定向地图中，地图的符号有点状符号、线状符号、面状符号以及文字符号。
符号的颜色——七色符号系统：•棕：等高线、地貌、铺筑地•黑：人造特征、妨碍通行的障碍•灰色：可奔跑的岩石（露岩地），可能过的建筑和构筑物、建筑物和构筑物中可通过的区域•黄色：植被•绿色：植被------黄绿色：禁区（私密区、环保区）•蓝色：水体•紫色：技术符号（比赛路线、比赛设置的临时禁区、保障区等）4、比赛路线：一条完整的比赛路线包含起点（用三角型表示）、若干检查点（用单圆圈表示）和终点（双圆圈表示），点于点之间的自由选择路线用实线表示，必须经过的路线用虚线表示。
5、检查点说明表：检查点说明表是一套世界统一的符号系统，它包含了赛事名称、组别、路线距离、爬高量、起点、检查点顺序、代号、检查点地物特征终点等信息的表格，可印在地图上也可单独印制。
为方便国内的初学者学习使用，也有用文字来表示。
在地图上，和路线一样使用紫色表示。
........................................................。
地形图与指北针
第一部分：地形图与指北针一、标定地图1、归零：转动转盘，使定向箭头与前进箭头方向重合。
2、指北针的直尺边与任意一条东距线（经线）重合。
3、保持水平状态，同时转动地形图和指北针，让磁针箭头（磁针北）和定向箭头（定向北）重合4、地图被标定，实地方位与地图方位一致。
二、实地测量方位角1、指北针保持水平状态，前进箭头指向目标物。
2、转动转盘，使定向箭头（定向北）与磁针箭头（磁针北）重合。
3、阅读刻度线上的读数，即为站立点和目标物之间的方位角。
三、西维氏三步法1、用指北针的直尺边连接地图上两点，同时前进箭头的方向平行指向目标点。
2、转动转盘，使定向箭头（定向北）和地图北平行。
3、保持转盘不动，在水平状态下转动指北针，使定向箭头（定向北）与磁针箭头（磁针北）重合，前进箭头指向的方向即为目标方向。
第二部分：绳索技术操作一、装备穿戴（略，参照基础技能标准）二、牛尾绳连接1、牛尾绳中段使用8字结与安全带攀登环连接，8字结绳圈长度与安全带保护环相仿。
2、牛尾绳两端使用8字结+绳尾防脱结与主锁连接。
3、调节牛尾绳长度，使其连接相关装备后在完全受力的情况下（全身重量悬挂于绳索上），长度处于伸手可及的距离。
4、除非有必要，否则不建议在牛尾绳中间打结；若有必要打结缩短牛尾绳，则使用单边8字结。
三、基础下降（略，参照基础技能标准）四、自锁保护器下降1、自我确保。
2、建立保护站（略）。
3、连接主绳（略）。
4、连接自锁保护器（STOP或I’d）。
5、收短主绳，使自锁保护器受力。
6、自锁保护器上锁（STOP使用绳索缠绕上锁，I’d将手柄扳到锁定位置）。
7、转移重心，使主绳受力，自我确保松弛。
8、全面检查。
9、解开自我确保。
10、制动手握住制动端，另一只手为保护器解锁。
11、匀速下降。
五、延长下降1、使用牛尾绳或扁带作为延长下降时与保护器的连接。
（情况许可的情况下，推荐使用扁带）2、牛尾绳和扁带的长度调整为30cm左右。
3、牛尾绳或扁带连接主锁和保护器，抓结连接安全带保护环。
定向地图制作
印即可 注意：团队赛路线设计方法很多，此方法
为笔者自创，故操作时候容易出现错误， 读者要仔细，路线出来以后需要再三核对。
定向越野
星形路线窗口定向等等特殊路线 设计
星形路线：按照这个次序1、2、终
点、3、4、终点5、6、终点....可以设计出
星形路线。
定向人：灰常越野 2013年1月20日
定向越野
第一节 制作前你应该知道的
1 制图规范： 常用制图规范： ISSOM2007短距离。 ISSOM2000长距离 。
定向越野
2 点标说明（检查点说明）规范：
定向越野
3图列
图例是运动员 看懂地图 符号的参照。
定向越野
4地图制作流程
笔者认为定向地图制作其实就是一个 翻译的过程。先在现场勘测的时候把 现场实物翻译成定向语言画在制图膜 上，然后回电脑边上把制图膜上的翻 译的内容根据制图规范再翻译成标准 的定向符号。
1.绘图板一块：透明
A5-A3大小透明板，建议使
用3MM厚的有机玻璃，轻
便。
2.制图用指北针一枚，
建议运用速度快、确定性好
的直板制图指北针。
如图2-4，灰常越野牌专业 定向制图指北针。
定向越野
2.2.2准备制图用具：固定底 图和制图膜：
1.准备好的底图固定在地图夹上（用
透明胶带）
2.固定上绘图胶片（用双面胶）
章。
定向越野
2.1.2 有地貌起伏需要等高线地图
运用网上数据和软件，自行制作等高线地 图。
定向越野
2.1.3等高线和卫星图 片结合底图：
2.1.2 有地貌起伏需要等高线地图
定向越野

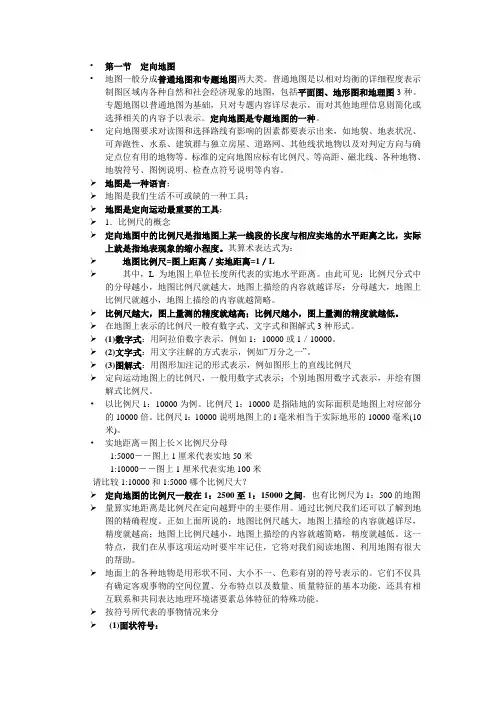

第一节 定向地图
