立式管道泵规格型号对照表
管道泵型号及参数表
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
管道泵是一种用于输送液体介质的机械设备，广泛应用于各种工业和民用领域。
它具有一系列优良的特点和优势，让它在众多泵产品中脱颖而出。
在本文中，我们将深入探讨管道泵的基本概念、产品特点、使用场景以及上海沈泉泵业的相关案例。
管道泵的基本参数包括流量、扬程、功率和材质等。
这些参数决定了泵的性能和适用范围。
管道泵的主要特点有高效节能、结构紧凑、质量可靠、使用寿命长等。
其中，高效节能这一点尤为突出，使用管道泵可以大幅度降低能源消耗，实现能源的合理利用。
管道泵的用途广泛，主要应用于以下领域：
1. 工业领域：化工、石油、制药、食品等行业的生产过程中，需要对各种液体介质进行输送和增压，ISG管道泵在这些领域发挥着不可替代的作用。
2. 民用领域：供暖、供水、消防等系统需要稳定可靠的液体输送，管道泵在这些领域同样有着广泛的应用。
在实际应用中，上海沈泉泵业的管道泵表现出了优异的质量和性能。
例如，在某化工厂的生产线上，上海沈泉泵业提供的管道泵成功地输送了腐蚀性较强的介质，且运行稳定可靠，减少了生产过程中的故障率，提高了生产效率。
此外，在某住宅区的供暖系统中，上海沈泉泵业的管道泵也表现出了优异的节能效果，降低了供暖成本。
管道泵型号及参数表：。
isg管道泵型号及参数
优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
isg管道泵也就是ISG系列单级单吸立式管道离心泵。
是在一般的立式泵基础上结合了IS型离心泵之性能参数所巧妙组合设计而成的。
供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T<80℃。
而用户若是能够了解isg管道泵型号及参数的话，那么对于日后的选型是非常有帮助的。
为此，上海沈泉就整理出了以下内容，以供用户参阅。
一、ISG型立式管道泵型号意义：例如：ISG100-160(I)ABISG-立式离心泵100-泵进、出口公称直径(mm)160-叶轮名义直径(mm)I-流量分类AB-叶轮经第一、二次切割ISG型立式管道泵参数范围：流量：100m3/h;扬程：160m;二、ISG立式管道泵特点:1、水泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。
2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，水泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了水泵的运行平稳，振动小、噪音低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。
管道泵型号参数
管道泵型号参数管道泵型号参数管道泵是单吸单级或多级离心泵的一种，属立式结构，因其进出口在同一直线上，且进出口口径相同，仿似一段管道，可安装在管道的任何位置故取名为管道泵（又名增压泵）。
结构特点：为单吸单级离心泵，进出口相同并在同一直线上，和轴中心线成直交，为立式泵。
管道泵型号管道泵包括SLG系列立式单级单吸管道泵，SLW系列卧式单级单吸管道泵，IS、ISR、IY系列单级单吸离心泵等管道泵型号含义管道泵参数●流量范围：Q=1.1~1450m3/m●扬程范围：H=3~150m●功率范围：Power=0.75~250kw●进水口径范围：Φ=15~500mm●工作温度：T<120℃管道泵特点1、泵为立式结构。
进出口口径相同，且位于同一中心线上。
可像阀门一样安装于路管之中外形紧凑美观、占地面积小、建筑投入低如加上防护罩则可置于户外使用。
2、叶轮直接安装在电机的加长轴上。
轴向尺寸短，结构紧凑。
泵与电机轴承配置合理。
能有效地平衡泵运转产生的径向和轴向负荷。
从而保证了泵的运行平稳。
振动小、噪音低。
3、轴封采用机械密封或机械密封组合。
采用进口钦合金密封环，中型耐高温机械密封和采用硬质合金材质，耐磨密封能有效地延长机械密封的使用寿命。
4、安装检修方便。
无需拆动管路系统。
只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和杨程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
更多管道泵型号参数，请到我们的官方网站进行查看及咨询。
爱人者，人恒爱之；敬人者，人恒敬之；宽以济猛，猛以济宽，政是以和。
将军额上能跑马，宰相肚里能撑船。
最高贵的复仇是宽容。
有时宽容引起的道德震动比惩罚更强烈。
君子贤而能容罢，知而能容愚，博而能容浅，粹而能容杂。
宽容就是忘却，人人都有痛苦，都有伤疤，动辄去揭，便添新创，旧痕新伤难愈合，忘记昨日的是非，忘记别人先前对自己的指责和谩骂，时间是良好的止痛剂，学会忘却，生活才有阳光，才有欢乐。

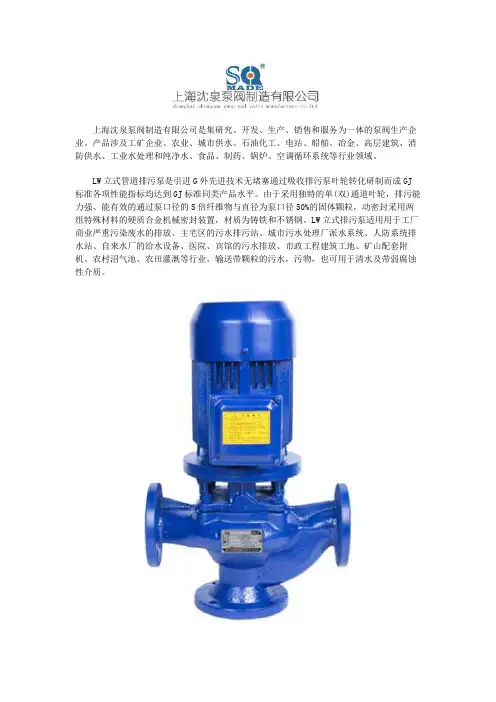

「管道排污泵」LW立式管道排污泵特点与选型参数表
上海沈泉泵阀制造有限公司是集研究、开发、生产、销售和服务为一体的泵阀生产企业。
产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。
LW立式管道排污泵是引进G外先进技术无堵塞通过吸收排污泵叶轮转化研制而成GJ 标准各项性能指标均达到GJ标准同类产品水平。
由于采用独特的单(双)通道叶轮，排污能力强、能有效的通过泵口径的5倍纤维物与直径为泵口径50%的固体颗粒，动密封采用两组特殊材料的硬质合金机械密封装置，材质为铸铁和不锈钢。
LW立式排污泵适用用于工厂商业严重污染废水的排放、主宅区的污水排污站、城市污水处理厂派水系统、人防系统排水站、自来水厂的给水设备、医院、宾馆的污水排放、市政工程建筑工地、矿山配套附机、农村沼气池、农田灌溉等行业，输送带颗粒的污水，污物，也可用于清水及带弱腐蚀性介质。
一、LW立式管道排污泵产品特点：
1、机械密封采用新型磨檫副，并长期处入油室内运行;
2、整体结构紧凑、体积小、燥声小、节能效果显著，检修方便，方便用户更换;
3、采用双叶片叶轮结构，大大提高了污物的通过能力;
4、自动控制柜可以根据所需液化变化，自动控制泵的超动与停止，不需专人看管，使用G为方便;
5、可根据用户需要配备安装方式，它给安装、维修到来G大的方便，人可不必此为而进入污水坑;
6、能够在设计范围内使用，而保证电机不会过载;
7、该泵配上户外性电机，则无须建泵房，可直接安装与户外使用节省开支;
二、LW立式管道排污泵性能参数选型表
以上是上海沈泉所生产的管道式排污泵的特点及性能参数选型表格,您可根据上述表格予以选型及确定型号。
GDL型立式管道增压泵产品型号及参数
GDL型立式管道增压泵产品型号及参数简介GDL型立式管道增压泵是一种特殊的水力机械设备，主要用于给水、暖通、空调和农业灌溉等领域进行供水和增压。
该型号的增压泵采用了先进的设计和制造工艺，是一种高效、可靠、耐用性能优良的水泵产品。
在市场上获得了广泛认可和应用。
型号参数以下是GDL型立式管道增压泵的详细型号参数：GDL 1-25x3技术参数：•流量：1m³/h•扬程：75m•电机功率：0.75kw•电压：220v/380v/440v•材质：铸铁•进出口径：25mm主要特点：•采用优质不锈钢，高强度、高亮度、不易腐蚀•结构合理，操作方便，维护简单•满足GMP卫生标准，安装方便•效率高，性能稳定GDL 2-50x5技术参数：•流量：2m³/h•扬程：250m•电机功率：3kw•电压：220v/380v/440v•材质：304不锈钢•进出口径：50mm主要特点：•设计合理，采用新型涡轮增压技术，提高了泵的性能•整机结构紧凑，体积小，操作简单•可在过载条件下长时间运转•使用寿命长，易于维护GDL 5-25x5技术参数：•流量：5m³/h•扬程：125m•电机功率：1.5kw•电压：220v/380v/440v•材质：不锈钢•进出口径：25mm主要特点：•采用优质氧化铝陶瓷轴承，增加了泵的寿命以及使用效率•可靠性高，性能稳定且耐腐蚀性强•具备良好的自吸性能，无需额外的自吸设备•设计紧凑，体积小，方便安装GDL 10-50x7技术参数：•流量：10m³/h•扬程：350m•电机功率：7.5kw•电压：220v/380v/440v•材质：316不锈钢•进出口径：50mm主要特点：•特别适合项目用途，性能稳定可靠，运行成本低•采用高质量的轴承及机械密封，保证泵的运行稳定•安装简单，维护方便•具有良好的自吸性能和耐腐蚀性能适用范围GDL型立式管道增压泵主要适用于以下领域：•给水建筑循环增压•工业装置供水和增压•空调循环水系统•灌溉用水系统•温泉酒店、热带屋顶、室外游泳池等场所的供水总结GDL型立式管道增压泵是一种高效、可靠且耐用性能优良的水泵产品。
立式轴流泵型号及参数
立式轴流泵因具有大流量、低扬程泵等特点，现被适用于农田排灌、水利工程、城市的供水、排水和污水处理，电厂、盐厂及养殖场输送循环水、船坞升降水位，亦可用于冶金、化工等行业，使用十分广泛，因此，相应的型号也是越来越多，那具体型号及参数都是什么呢，下边一起来看看吧。
1、高电压QZB潜水轴流泵
功率: 15-2500 kw
扬程: 1-10 m
流量: 350-50000 m³/h
2、QZB 潜水轴流泵
功率: 15-2500 kw
扬程: 1-10 m
流量: 350-50000 m³/h 3、QHB 潜水混流泵
功率: 15-2500 kw
扬程: 1-10 m
流量: 350-50000 m³/h
4、ZLB 轴流泵
功率: 15-2500 kw
扬程: 1-10 m
流量: 350-50000 m³/h
5、QSZ 潜水轴流泵（中吸式）
功率: 15-2500 kw
扬程: 1-10 m
流量: 350-50000 m³/h
综上就是比较常见的立式轴流泵型号参数的介绍，希望对大家进一步的了解有所帮助，同时，如有不清楚的可咨询德能泵业（天津）有限公司，该公司是一家集生产制造、技术研发、项目设计为一体的技术生产型企业，不仅生产产品有大型轴（混）流泵、排污泵、潜水井用泵、矿山专用泵、管道泵等，提供管件、
阀门、电控柜、电力设备等配套设施的选购和定制化生产。
且产品质优价廉，性价比高，服务好，因此，现深受客户的好评。
SG型立式管道泵即参数表
SG型管道泵是为管道增压输送，解决管道压力过低而研制的新颖泵，比日前应川卧式离心泵具有很大的优越性。
由于采用先进机械密封，电机主轴直接安装叶轮，故有效率高、耗电省、结构紧凑、体积小、重量轻、装修方便等特点，并可根据扬程与流量需要并串联使用。
SG型立式管道泵适用于高层建筑增压送水、园林喷灌、冷却塔l-水、远距离输水、空调、制冷冲洗、浴室等冷暖水循环加压。
使用温度80℃以下。
SGR型立式热水管道泵适川于采暖、锅炉等行业的高温热水增压循环。
使用温度150℃以下。
SGP型立式不锈钢管道泵适川于输送食品、制药、造酒、化工等行业的工艺流程中腐蚀性介质，使川温度100°C以下。
SGB型立式防爆管道泵适川于输送无腐蚀性液体，有甲烷或煤矿井下同定设备I 类及工厂IIA、IIB级，温度组别为刊、T2、T3、T4组存在爆炸性混合物的其它工业场所。
使用温度80℃以下。
SGPB型立式不锈钢爆管道泵适用于输送化下、制药、石油、食品、国防等工业腐蚀性液体，有甲烷或煤矿井下固定设备I类及工厂IIA、IIB级，温度组别为耐、T2、T3、T4组存在爆炸性混合物的其它工业场所。
使用温度150°C以下。
管道泵性能参数表。
立式管道离心泵型号及参数
【ISG型立式管道离心泵】产品;【ISG型立式管道离心泵】产品概述：ISG立式单级管道离心泵，是科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型单级单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。
该系列产品具有高效节能、噪音低、性能可靠等优点，符合最新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造。
【ISG型立式管道离心泵】型号意义：【ISG型立式管道离心泵】产品特点：1、ISG泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡振动噪音很低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。
【ISG型立式管道离心泵】主要用途：1. ISG立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。
2. IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。
3. GRG型立式高温离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1，ISW卧式管道离心泵综述
卧式离心泵的设计与制造严格按照ISO jb-285-8标准进行。
ISW型卧式离心泵是根据国内*液压模型进行优化的。
同时，热水泵，高温泵，化学泵，油泵等是根据不同的使用温度和介质从ISW类型派生而来的，它们是当前*标准的定稿和推广产品。
2，ISW卧式管道离心泵的特点：
1.稳定的运转：*泵轴的同心度和叶轮的出色的动静平衡确保运转平稳，无振动。
2.无泄漏：不同材料的硬质合金密封确保不同介质之间无泄漏。
3.低噪音：两个低噪音轴承下的水泵运行平稳，除电机声音较弱外，无噪音。
4，故障率低：结构简单合理，关键零部件与国际*质量相匹配，整机无故障工作时间大大提高。
5.维修方便：更换密封件和轴承简单方便。
6.占地少：出口可左右，上下，方便管道布置和安装，节省空间。
7. ISW水平清水泵用于输送清水和其他物理化学性质类似于清水的液体。
适用于工业和城市供水，高层建筑增压供水，花园洒水灌溉，消防增压，长途运输，供暖和制冷循环，卫生间等冷热水循环增压及设备配套，使用温度T≤80℃。
8，iswr型卧式热水泵广泛应用于：冶金，化工，纺织，造纸，旅馆和饭店等锅炉的热水增压循环运输和城市供热系统，iswr型使用温度T≤120℃。
如图9所示，卧式化学泵用于输送没有固体颗粒，腐蚀性和粘度类似于水的液体。
适用于石油，化工，冶金，电力，造纸，食品制药，合成纤维等部门。
工作温度为-20℃〜+ 120℃。
10. Iswb卧式管道油泵用于运输汽油，煤油，柴油和其他油类产品或易燃易爆液体。
待运输介质的温度为-20℃〜+ 120℃。
3，ISW卧式管道离心泵的工作条件：
1.吸入压力≤1.6Mpa，或泵系统*工作压力≤1.6Mpa，即泵吸入压力+泵压头≤1.6Mpa，泵静压试验压力为
2.5MPa，订货时请注明系统工作压力。
当泵系统的工作压力大于1.6Mpa时，应在订购时另行提出，以便泵的溢流部分和连接部分由铸钢制成。
2.环境温度<40℃，相对湿度<95％。
3.输送介质中固体颗粒的体积含量不大于单位体积的0.1％，粒径小于0.2mm。
注意：如果使用的介质是细颗粒，请在订购时注明，以便制造商可以使用耐磨的机械密封。
