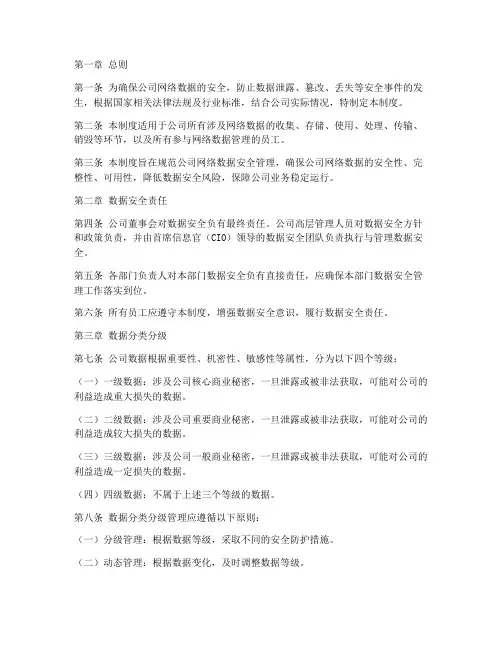

公司网络数据安全管理制度
第一章总则第一条为确保公司网络数据的安全，防止数据泄露、篡改、丢失等安全事件的发生，根据国家相关法律法规及行业标准，结合公司实际情况，特制定本制度。
第二条本制度适用于公司所有涉及网络数据的收集、存储、使用、处理、传输、销毁等环节，以及所有参与网络数据管理的员工。
第三条本制度旨在规范公司网络数据安全管理，确保公司网络数据的安全性、完整性、可用性，降低数据安全风险，保障公司业务稳定运行。
第二章数据安全责任第四条公司董事会对数据安全负有最终责任。
公司高层管理人员对数据安全方针和政策负责，并由首席信息官（CIO）领导的数据安全团队负责执行与管理数据安全。
第五条各部门负责人对本部门数据安全负有直接责任，应确保本部门数据安全管理工作落实到位。
第六条所有员工应遵守本制度，增强数据安全意识，履行数据安全责任。
第三章数据分类分级第七条公司数据根据重要性、机密性、敏感性等属性，分为以下四个等级：（一）一级数据：涉及公司核心商业秘密，一旦泄露或被非法获取，可能对公司的利益造成重大损失的数据。
（二）二级数据：涉及公司重要商业秘密，一旦泄露或被非法获取，可能对公司的利益造成较大损失的数据。
（三）三级数据：涉及公司一般商业秘密，一旦泄露或被非法获取，可能对公司的利益造成一定损失的数据。
（四）四级数据：不属于上述三个等级的数据。
第八条数据分类分级管理应遵循以下原则：（一）分级管理：根据数据等级，采取不同的安全防护措施。
（二）动态管理：根据数据变化，及时调整数据等级。
第四章数据收集与存储第九条数据收集应遵循以下原则：（一）合法合规：收集数据应依法合规，不得侵犯他人合法权益。
（二）最小化原则：仅收集与业务相关的必要数据。
第十条数据存储应遵循以下原则：（一）安全存储：采用符合国家标准的存储设备和技术，确保数据存储安全。
（二）分级存储：根据数据等级，采用不同的存储方式。
第五章数据使用与处理第十一条数据使用应遵循以下原则：（一）授权使用：未经授权，不得使用他人数据。
第六章输入输出接口基础(CPU与外设之间的数据传输)
§6.1 接口的基本概念
3、什么是微机接口技术？
处理微机系统与外设间联系的技术 注意其软硬结合的特点 根据应用系统的需要，使用和构造相应的接 口电路，编制配套的接口程序，支持和连接 有关的设备
§6.1 接口的基本概念
4、接口的功能
⑴对I/O端口进行寻址，对送来的片选信号进行 识别；
(2)根据读/写信号决定当前进行的是输入操作还 是输出操作，对输入输出数据进行缓冲和锁存 输出接口有锁存环节；输入接口有缓冲环节 实际的电路常见： 输出锁存缓冲环节、输入锁存缓冲环节
对接口内部寄存器的寻址。
P279
§6.2 CPU与外设之间数据的传送方式
CPU与外设之间传输数据的控制方式通常有 三种： 程序方式:
• 无条件传送方式和有条件传送方式
中断方式 DMA方式
§6.2 CPU与外设之间数据的传送方式
一、程序方式 指用输入/输出指令，来控制信息传输
的方式，是一种软件控制方式，根据程序控 制的方法不同，又可以分为无条件传送方式 和条件传送方式。
输入数据寄存器：保存外设给CPU的数据 输出数据寄存器：保存CPU给外设的数据
⑵ 状态寄存器
保存外设或接口电路的状态
⑶ 控制寄存器
保存CPU给外设或接口电路的命令
§6.1 接口的基本概念
接口电路的外部特性 主要体现在引脚上，分成两侧信号 面向CPU一侧的信号：
用于与CPU连接 主要是数据、地址和控制信号
程序不易阅读（不易分 清访存和访问外设）
00000
I/O 部分
§6.1 接口的基本概念
独立编址方式
FFFFF
优点：
I/O端口的地址空间独立
内存 空间
控制和地址译码电路相对简单 FFFF I/O

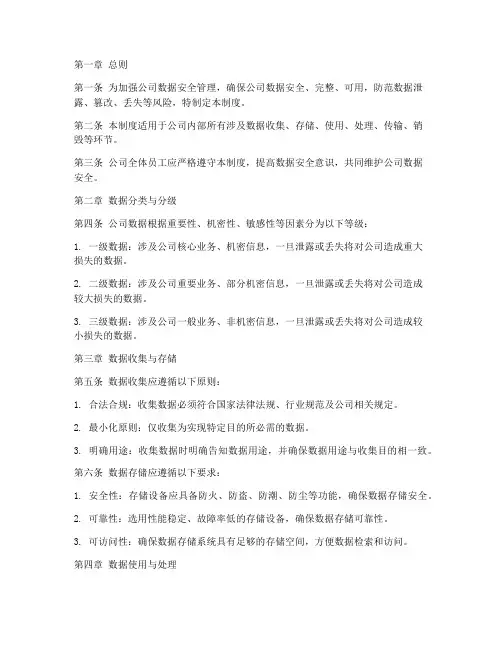

数据安全日常管理制度
第一章总则第一条为加强公司数据安全管理，确保公司数据安全、完整、可用，防范数据泄露、篡改、丢失等风险，特制定本制度。
第二条本制度适用于公司内部所有涉及数据收集、存储、使用、处理、传输、销毁等环节。
第三条公司全体员工应严格遵守本制度，提高数据安全意识，共同维护公司数据安全。
第二章数据分类与分级第四条公司数据根据重要性、机密性、敏感性等因素分为以下等级：1. 一级数据：涉及公司核心业务、机密信息，一旦泄露或丢失将对公司造成重大损失的数据。
2. 二级数据：涉及公司重要业务、部分机密信息，一旦泄露或丢失将对公司造成较大损失的数据。
3. 三级数据：涉及公司一般业务、非机密信息，一旦泄露或丢失将对公司造成较小损失的数据。
第三章数据收集与存储第五条数据收集应遵循以下原则：1. 合法合规：收集数据必须符合国家法律法规、行业规范及公司相关规定。
2. 最小化原则：仅收集为实现特定目的所必需的数据。
3. 明确用途：收集数据时明确告知数据用途，并确保数据用途与收集目的相一致。
第六条数据存储应遵循以下要求：1. 安全性：存储设备应具备防火、防盗、防潮、防尘等功能，确保数据存储安全。
2. 可靠性：选用性能稳定、故障率低的存储设备，确保数据存储可靠性。
3. 可访问性：确保数据存储系统具有足够的存储空间，方便数据检索和访问。
第四章数据使用与处理第七条数据使用应遵循以下原则：1. 限制权限：仅授权给有权使用数据的员工，确保数据不被非法访问。
2. 明确用途：明确数据使用目的，确保数据使用符合规定。
3. 跟踪记录：对数据使用过程进行记录，以便追溯和审计。
第八条数据处理应遵循以下要求：1. 保密性：对数据进行加密处理，防止数据泄露。
2. 完整性：确保数据处理过程中数据不被篡改、损坏。
3. 可用性：确保数据在处理过程中可被正常访问和使用。
第五章数据传输与交换第九条数据传输应遵循以下要求：1. 加密传输：采用加密技术对数据进行传输，防止数据在传输过程中被窃取或篡改。
数据安全管理责任制度范本
数据安全管理责任制度范本第一章总则1.1 目的为确保公司数据的机密性、完整性和可用性，防范数据泄露、数据篡改、数据删除等安全隐患，制定本制度。
1.2 适用范围本制度适用于公司内所有的数据收集、存储、使用、处理、传输、销毁等活动，并适用于所有公司员工。
1.3 主要内容本制度包括以下几个方面的内容：数据安全责任、数据分类分级、数据收集存储、数据使用处理、数据传输交换、数据备份恢复、数据销毁归档、数据追溯审计。
第二章数据安全责任2.1 责任主体公司董事会对数据安全负有最终的责任。
公司高层管理人员对数据安全方针和政策负责，并由公司首席网络安全官领导的数据安全团队负责执行与管理数据安全。
2.2 工作职责公司管理人员应确保本制度的有效实施，并提供必要的资源以支持数据安全工作。
公司首席网络安全官及其团队应负责制定与颁布数据安全政策和规程，定期开展数据安全教育和训练，并监测和识别数据安全风险。
所有公司员工应牢记保护数据安全的责任，遵守公司的相关政策和规程，将数据安全作为工作的重中之重，确保数据安全的机密性、完整性和可用性。
第三章数据分类分级3.1 数据分类公司的所有数据应按其重要性、机密性、敏感性等因素进行分类，分为以下几个等级：（1）核心数据：对公司运营具有重大影响，泄露、篡改或丢失可能造成严重后果的数据。
（2）重要数据：对公司运营具有一定影响，泄露、篡改或丢失可能造成较大后果的数据。
（3）一般数据：对公司运营影响较小，泄露、篡改或丢失可能造成一般后果的数据。
3.2 数据分级根据数据的分类结果，对不同等级的数据采取相应的保护措施，确保数据的安全。
第四章数据收集存储4.1 数据收集公司在收集数据时，应遵循合法、正当、必要的原则，明确数据收集的目的、范围和方式。
4.2 数据存储公司应采取有效的数据存储措施，确保数据的完整性、可用性和安全性。
对不同等级的数据，应采用不同的存储策略和技术。
第五章数据使用处理5.1 数据使用公司员工在办理业务过程中，应严格按照规定的权限和范围使用数据，不得泄露、篡改、删除或其他非法处理数据。
人员数据安全管理制度
第一章总则第一条为加强公司人员数据安全管理，保障公司人员数据的机密性、完整性和可用性，防范数据泄露、篡改、丢失等风险，根据国家相关法律法规和公司实际情况，制定本制度。
第二条本制度适用于公司所有涉及人员数据收集、存储、使用、处理、传输、销毁等环节。
第三条本制度遵循以下原则：（一）合法合规：遵守国家法律法规和行业标准，确保人员数据安全。
（二）最小权限：根据工作需要，给予最小权限访问和操作人员数据。
（三）责任到人：明确各部门、岗位及个人的数据安全责任。
（四）持续改进：不断完善数据安全管理制度，提高数据安全防护水平。
第二章数据安全责任第四条公司董事会对人员数据安全负有最终责任。
第五条各部门负责人对本部门人员数据安全负责，确保本部门人员数据安全管理制度有效实施。
第六条信息技术部门负责公司人员数据安全工作的统筹规划、组织协调和监督实施。
第七条各岗位员工应严格遵守本制度，确保人员数据安全。
第三章数据分类与分级第八条人员数据分为以下类别：（一）基本信息：姓名、性别、出生日期、身份证号码等；（二）联系方式：电话号码、电子邮箱等；（三）工作信息：岗位、入职日期、离职日期、薪酬等；（四）其他信息：涉及员工个人隐私的其他数据。
第九条人员数据根据敏感程度和重要性分为以下等级：（一）一级：涉及国家秘密、公司商业秘密的人员数据；（二）二级：涉及公司内部管理、业务运营的人员数据；（三）三级：一般性人员数据。
第四章数据收集与存储第十条人员数据收集应遵循合法、正当、必要的原则，不得收集与工作无关的信息。
第十一条人员数据存储应选择安全可靠的存储设备，并采取物理和逻辑隔离措施。
第十二条人员数据存储应设置访问权限，仅授权相关人员访问。
第五章数据使用与处理第十三条人员数据使用应遵循最小权限原则，仅限于完成工作任务。
第十四条人员数据处理应确保数据准确性、完整性和安全性。
第十五条未经授权，不得泄露、篡改、删除人员数据。
第六章数据传输与交换第十六条人员数据传输应采用加密手段，确保数据传输过程中的安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
引言
• 经过编码后的数据，在信源和信宿之间进行传输 的最理想方式是在两个互连的站点之间直接建立 传输信道并进行数据通信。但实际上，在大范围 的网络环境中直接连接两个设备往往是不现实的， 也是不可取的。通常是通过网络中的中间节点把 数据从源站点发送到目的站点，实现数据通信。 这些中间节点并不关心数据的内容，而只是提供 一个交换设备，使数据从一个节点传送到另一个 节点，直至达到目的地。 • 按照数据传输技术划分，交换网络实现数据交换 的方法包括电路交换、报文交换和分组交换3种。
6.1 电路交换
• 使用场合 • 电路交换适用于传输质量要求高且数据量 大的情况。在数据传送之前必须建立一条 专用的电路，在该电路释放之前，该电路 由一对用户完全占用。对于突发通信，电 路交换的效率不高，电话网络是电路交换 的典型例子。
6.2 报文交换
• 当站点之间交换的数据具有随机性和突发 性时，采用电路交换的缺点是信道容量和 有效时间的浪费。采用报文交换可以克服 上述不足。 • 报文交换（Message Switching）不需在 两个站点之间建立一条专用电路，数据传 输的单位报文，即通过接收，必要时存储 并继续传送消息来对其进行路由选择的一 种交换方式。如图6.2所示。
6.2 报文交换
• 因此，端与端之间无需实现呼叫建立连接。 在同一时间内，报文的传输只占用两个节点 之间的一段电路，而在用户之间的其他电路， 可以传输其他用户的报文，不像电路交换必 须占用端到端的全部信道。 • 在电路交换的网络中，每个节点是一个电子 的或是机电结合的交换设备，这类设备发送 和接收的速度一样快。报文交换节点通常是 一台小型计算机，具有足够的存储容量来缓 存接收的报文。
6.2 报文交换
H2
H3
B
M
C
M
M
H1
A
M
D
H4
F
H6
E
H5
图6.2 报文交换示意图
6.2 报文交换
• 报文交换不要求在两个通信结点之间建立专 用通路。结点把要发送的信息组织成一个数据 包——报文，该报文中含有目标结点的地址， 完整的报文在网络中一站一站地向前传送。每 一个结点接收整个报文，检查目标结点地址， 然后根据网络中的交通情况在适当的时候转发 到下一个结点。经过多次的存储——转发，最 后到达目标，因而这样的网络叫存储——转发 网络。其中的交换结点要有足够大的存储空间 （一般是磁盘），用以缓冲收到的长报文。
6.2 报文交换
• 报文是指站点一次性发送的数据块，其长度可 变且不限，传输过程中采用存储转发方式。 • 当一个站点要发送报文时，它在报文的头部附 加目的地址信息，中间的节点根据报文中的目 的地址信息，将报文传送到下一个节点，直至 到最终的目的节点。 • 每个节点再接收到整个报文并校验无误后，则 暂存该报文，然后利用路由信息找到下一个节 点的地址，再把整个报文传送到下一个节点。
。
6.1 电路交换
• 优缺点 (2) 缺点 线路接通后即为专用信道，因此线路利用率低。 例如，线路空闲时，信道容量被浪费。 线路建立 时间较长，造成有效时间的浪费。例如，只有少 量数据要传送时，也要花不少时间用于建立和拆 除电路。 (3) 结论 线路交换适用于高负荷的持续通信和实时
性要求较强的场合（如会话式通信），不适合突 发性通信。
6.1 电路交换
1. 建立连接
6.1 电路交换
• 2. 保持连接 • 电路ABE建立完毕后，数据可以从节点A发送 到节点B，再从节点B发送到节点E，也可以 从节点E经过节点B到节点A发送数据。因为 是专用线路，因此这种数据传输经过每个中间 节点时几乎没有延迟，并且不存在拥塞问题。 在整个数据传输过程中所建立的电路必须始终 保持连接状态，除非出现意外的线路或节点故 障而使电路中断。
•
• 1. 建立连接 图6.1所示为一个交换网络的拓扑结构，其中 的方框表示要求通信的设备，称为网站或终端 系统，一般是计算机或终端；圆表示提供通信 交换功能的节点设备。
电路交换（Circuit Switching）是指数据传 输过程中，在源站点与目的站点之间建立专用 链接，在数据传输结束之前，电路一直被占用， 而不能被其他节点使用。即在发端和收端之间 建立电路连接，并保持到通信结束的一种交换 方式。 电路交换包括以下三个步骤：
6.1 电路交换
• 3. 拆除连接 • 在数据传输结束后，由通信的某一方发出 拆除连接的请求（信令），对方作出响应 并释放链路。被拆除的信道空闲后，可被 其他连接使用。
6.1 电路交换
公用电话交换网 2 1 3 源节点A 4 5 目的节点B 6
源节点A 电 路 建 立 阶 段 数 据 传 输 阶 段 电 路 拆 除 阶 段
交换节点1
交换节点6
目的节点B
呼叫请求
呼叫应答 数据
数据 释放请求
释放应答
• 优缺点 (1) 优点
6.1 电路交换
实时性好。一旦电路建立，通信双方的所有 资源（包括线路资源）均用于本次通信，除 了少量的传输延迟之外，不再有其他延迟， 具有较好的实时性。 • 电路交换设备简单，无需提供任何缓存装置。 用户数据透明传输，要求收发双方自动进行 速率匹配。 • 从电路交换的工作原理看出，线路建立后， 所有数据直接传输。因此数据传输可靠、迅 速、有序（按原来的次序）。
6.1 电路交换
6.1 电路交换
1. 建立连接
H2
H3
B
C
H1
A
E
D
H4
F
H6Βιβλιοθήκη H5图6.1 电路交换示意图
6.1 电路交换
1. 建立连接
6.1 电路交换
1. 建立连接 • 在传输数据之前，首先通过呼叫建立一条端到端 （站到站）的电路。例如在图6.1中，H1站点发送一 个连接请求（信令）到节点A，请求与H5建立一个 连接。一般地，从H1站点到节点A的电路是一条专 用线路，这一连接已经存在。节点A必须在通向节点 E的路径上需找下一个路由。根据路径选择协议，节 点A选择到节点B的电路，在此电路上分配一个未用 的信道，并告诉节点B要与节点E建立连接，由节点 B再呼叫节点E，并建立电路BE，节点E建立与H5站 点的连接。这样在节点A与节点E之间就建立了一条 专用电路ABE，以实现H1与H5站点之间的数据传输。
