伊顿UPS验收技术报告2014
ups验收报告模版 -回复

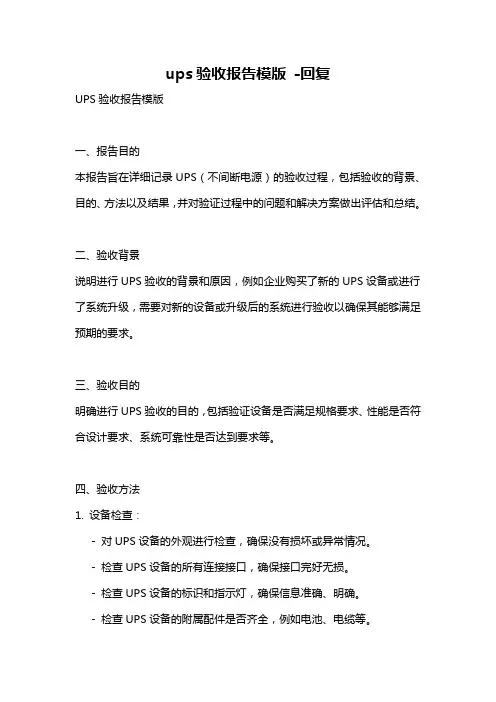

ups验收报告模版-回复UPS验收报告模版一、报告目的本报告旨在详细记录UPS（不间断电源）的验收过程，包括验收的背景、目的、方法以及结果，并对验证过程中的问题和解决方案做出评估和总结。
二、验收背景说明进行UPS验收的背景和原因，例如企业购买了新的UPS设备或进行了系统升级，需要对新的设备或升级后的系统进行验收以确保其能够满足预期的要求。
三、验收目的明确进行UPS验收的目的，包括验证设备是否满足规格要求、性能是否符合设计要求、系统可靠性是否达到要求等。
四、验收方法1. 设备检查：- 对UPS设备的外观进行检查，确保没有损坏或异常情况。
- 检查UPS设备的所有连接接口，确保接口完好无损。
- 检查UPS设备的标识和指示灯，确保信息准确、明确。
- 检查UPS设备的附属配件是否齐全，例如电池、电缆等。
- 检查UPS设备的包装材料是否完好，保证商品的完整性。
2. 功能测试：- 打开UPS设备，并根据设备的操作手册，按照规定的步骤进行操作。
- 检查设备是否能够正常启动、运行和关机。
- 测试设备在断电时是否能够自动转换为备用电源，以及在主电源恢复后是否能够恢复供电。
- 测试UPS设备在负载变化时的稳定性和响应速度。
- 测试UPS设备的故障保护功能，例如过载保护、短路保护等。
3. 性能评估：- 使用真实负载对UPS设备进行性能测试。
- 测试设备在满载、半负载和轻载状态下的输出电压和波形稳定性。
- 测试设备在长时间运行和高温环境下的稳定性和可靠性。
- 检查设备在长时间使用后的散热情况，确保温度控制在正常范围内。
- 对设备的噪音水平进行检测，确保不会对工作环境和用户造成干扰。
五、验收结果详细记录UPS验收的结果，包括设备的外观、连接状态、功能测试情况、性能测试数据等。
对于测试中出现的问题和解决方案进行记录，例如电池容量不足、输出电压波动等。
六、问题评估与解决方案对于在验收过程中出现的问题进行评估，并提供解决方案。
评估过程中要考虑问题的严重程度、影响范围和解决难度，为每个问题提供有效的解决方案。
ups验收报告
ups验收报告报告目的：本报告主要目的是记录我们对于新购入的UPS设备进行的验收情况，以便于公司对此次资产采购进行结算，并为今后的UPS设备管理提供依据和参考。
报告内容：1. 验收时间：本次UPS设备验收工作于XXXX年XX月XX日完成。
2. 验收人员：验收人员包括：XXXX（项目经理）XXXX（采购专员）XXXX（维护工程师）3. 验收位置：本次UPS设备验收工作地点为公司机房。
4. 验收设备：我们共收到了XX台UPS设备，型号为XXXX，规格为XXXX。
以下是相关的台数信息：序号品牌型号数量1 XXXX 102 XXXX 103 XXXX 104 XXXX 105. 验收标准：我们按照以下标准对每一台UPS设备进行了检查和测试：（1）设备外观：检查设备外观，包括表面是否有划痕、变形等情况；（2）设备性能：测试设备的性能和可靠性，包括输出电压和频率是否稳定；（3）设备配件：检查设备配件是否完整，包括电源线、电池等。
6. 验收结果：经过验收，本次采购的所有UPS设备均符合验收标准，且款项已经支付完成，我们确认此次采购的设备已经交付。
7. 注意事项：（1）新设备运行一定时间，需要仔细观察设备是否出现异常情况，如有问题及时与供应商沟通；（2）UPS设备在日常使用中需要定期检查和维护，为保证设备稳定运行。
评价：此次UPS设备验收工作圆满完成，并没有发现任何的质量问题和配件问题。
我们对此次采购的配合厂商以及供应商表示感谢，期待今后的长期合作，为公司的产业链管理提供全方位支持。
签署：验收人员：XXXXXXXX XXXX。
SEIT UPS安装质量验收单
UPS 安装质量验收单用户名称地址联系人电话UPS安装商安装商联系人UPS型号容量UPS数量UPS运行方式电池型号电池数量电池后备时间合同编号一、安装检查验收内容1)设备拆箱和搬运就位2)设备环境检查3)电缆联接4)电池联接5)接地6)文明施工措施检查7)系统资料和设备内部检查一． UPS设备拆箱和搬运就位1)UPS主机安装位置：□UPS室□计算机设备机房□电力设备机房□其它位置2)电池组安装位置：□随主机一起□专用电池室□其它位置3)电池开关安装位置：□随主机一起□专用电池开关柜□挂墙式电池开关□无4）设备拆箱时外包装是否完好？如破损，是否及时通知施耐德？□是□否5）设备搬运是否有倾倒和磕碰情况发生？□没有□发生过倾倒和磕碰，已处理□设备已损坏6）设备主机搬运时是否有拆解情况？□没有，整机搬运□设备需要拆解才能搬运7）设备周围有足够的维护空间（通常设备前1米空间，两侧0.6米，上部0.5米）□是□否8）各机柜底座支架是否平稳牢固；设备地脚是否位于支架的受力承重处？□是□否9）各设备之间间隙适当，水平、垂直正确，无前倾后仰，没有左右不平现象？□是□否10）多机柜排列时前面板是否位于同一平面？□是□否11）UPS及附属设备外观是否完好□是□否二．UPS设备运行环境检查1)UPS安装环境是否清洁□是□尚在装修□否，不清洁2)UPS安装位置上部是否会有杂物或水滴落的可能？□没有□有建筑杂物掉落可能□有金属物掉落可能□有空调水滴落可能□消防水淋下可能3)UPS设备前端和输出的配电系统是否已安装完成□是□否4)用于敷设UPS电力和电池电缆的线槽是否已安装完成□是□否5)安装UPS和电池的地面是否已做过加固？□是□否6)UPS输入电缆的截面积是否满足规范和手册要求？误差不得超过±5%主输入电缆是 mm2, 旁路输入电缆 mm2，输出电缆是 mm27)电池电缆的截面积是否满足规范和手册要求？电池电缆是 mm2,8) UPS系统是否安装下列设备？□输入变压器(旁路) □输出变压器□发电机组□滤波器三、电缆连接：1)电缆联接端子(线鼻子)冷压是否紧密牢固□是□否2)电缆端子是否有外露铜线？□没有□有3)热缩套管、五指套管是否平整紧密□是□否4)电缆的排列是否牢固整齐、横平竖直□是□否5)电缆是否有盘绕、加捻、硬弯情况□没有□有6)电缆每一米长度之内是否绑扎固定，两端是否有电缆标牌□是□已绑扎固定，但没标识牌□没绑扎，无电缆标牌7)标注与施工图是否一致□是□否四、电池连接1)电池电缆是否连接完毕？□是□否2)电池端子是否安装正确、无倾斜，与电池端子固定是否牢固、无虚接□是□否3)电池间的电缆摆放是否平整、一致？□是□否4)是否有压盖电池排气阀的现象存在□否□是5)电池架是否固定牢固，是否与钢支架用螺丝固定？□是□否6)电池电缆是否沿专门直流线槽敷设，是否固定？□是□否7)电池开关是否采用直流断路器，是否安装有脱扣线圈和信号线？□是□否8)电池开关的型号是否符合UPS安装手册要求？□是□否五、接地1)UPS主机是否有接地连接□是□否2)电池柜（架）及电池开关柜（箱）是否做接地处理□是□否3)接地电缆联接在接地端子排上牢固、可靠？□是□否4)接地电缆截面积是否符合国家规范？□是□否5）UPS并机系统中，UPS主机之间、UPS与公共旁路之间是否有接地电缆互相连接？□是□否六、现场文明施工措施1)是否遵照施耐德ITB的现场施工规范进行施工？□是□否2)现场电焊、动火是否遵照安全规程操作，是否做好安全防护？□是□否3)现场安装人员是否统一着装□是□否4)安装人员上岗前是否进行过安全教育培训？□是□否5)现场施工的配电箱是否有良好防漏电保护，电动工具，手持工具是否良好，无破损？□是□否6)安装场地的垃圾是否每天清理？施工现场环境是否整洁？□是□否七、系统资料和设备内部检查1)设备资料，包括手册、检测报告是否保存完好？□是□否2)电池、电缆资料，包括合格证、质检报告、检测数据等是否保存完好？□是□否3)UPS设备附件，如支腿、支腿护网是否保存完好，全部安装？□是□否4)UPS各种开关、断路器、控制器是否正常动作完好无损?□是□否5)UPS 内部各种器件是否完好无损？□是□否6)UPS内部是否清洁？是否做好成品保护？□是□否施耐德ITB验收人员姓名: 电话部门职务验收后对安装队工作质量评语:客户对安装队评语 (由施耐德ITB工作人员访问客户后填写)安装人员工作态度: ❑优❑良❑及格❑较差❑很差现场环境处理 (如整洁情况、物❑优❑良❑及格❑较差❑很差件摆放等…):用户对安装队整体工作满意度: ❑优❑良❑及格❑较差❑很差其他评语:验收人员签字: __________________日期: _____________________安装队签字:___________________日期: ______________________。

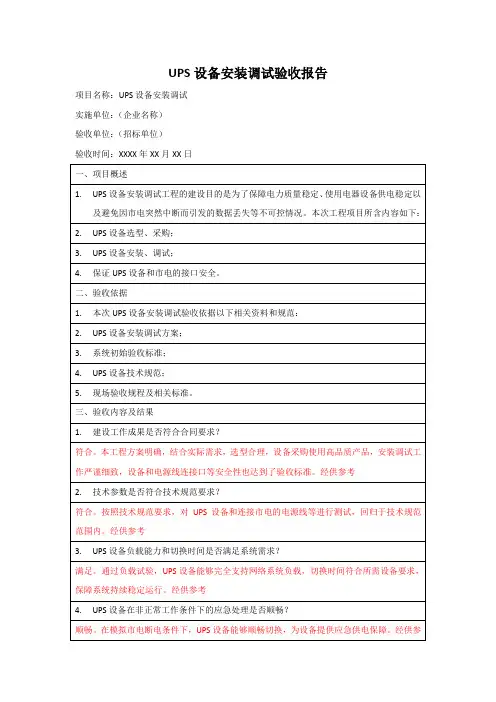

UPS设备安装调试验收报告模版
项目名称：UPS设备安装调试
实施单位：（企业名称）
验收单位：（招标单位）
验收时间：XXXX年XX月XX日一 Nhomakorabea项目概述
1.UPS设备安装调试工程的建设目的是为了保障电力质量稳定、使用电器设备供电稳定以及避免因市电突然中断而引发的数据丢失等不可控情况。本次工程项目所含内容如下：
四、验收结论
UPS设备安装调试方案、UPS设备的选型、采购、安装调试等过程均按照合同约定要求进行，并获得了较为稳定、可靠的验收结论，避免了因市电突然中断导致业务中断和数据丢失等风险。因此，本次UPS设备安装调试方案经验收合格，已达到验收的要求。经供参考
把握验收起见，我们将以下附件清单一并提交：
1.UPS设备安装调试方案文件；
符合。本工程方案明确，结合实际需求，选型合理，设备采购使用高品质产品，安装调试工作严谨细致，设备和电源线连接口等安全性也达到了验收标准。经供参考
2.技术参数是否符合技术规范要求？
符合。按照技术规范要求，对UPS设备和连接市电的电源线等进行测试，回归于技术规范范围内。经供参考
3.UPS设备负载能力和切换时间是否满足系统需求？
2.UPS设备选型、采购；
3.UPS设备安装、调试；
4.保证UPS设备和市电的接口安全。
二、验收依据
1.本次UPS设备安装调试验收依据以下相关资料和规范：
2.UPS设备安装调试方案；
3.系统初始验收标准；
4.UPS设备技术规范；
5.现场验收规程及相关标准。
三、验收内容及结果
1.建设工作成果是否符合合同要求？
2.UPS设备选型、采购、安装调试记录；
3.UPS设备和市电的连接测试报告；
(完整版)数据机房UPS验收报告
(完整版)数据机房UPS验收报告
数据机房UPS验收报告
客户：
地址: 合同号：SH1411021
联系人：电话:日期：
产品：APC —UPS型号：
工作内容：设备检测
检查内容：
（）1记录机房环境温度和UPS内温度环境C°： UPS C°：
（ )2检查UPS外观有无破损及清洁
（）3 检查UPS通风扇及清洁
( ）4 检查UPS各线缆的连接
（）5 检查UPS有无噪音及异味
( ）6 记录UPS的负载及延续时间:负载％：延续时间:
( ）7 检查UPS供电状况:输入电压:AB BC AC 输出电压: 输出电流：
（ )8 检查电池状况：电池输出电压：蓄电状况：电池：故障电池：
( ）9记录最后一次事件的记录:
（）10 UPS用户简体操作说明书
（）11 UPS配电图、文件及规格检查
备注：
有限公司有限公司
检查人签字：负责人签字：
日期: 日期:。
关于ups检查的报告
关于UPS检查的报告1. 简介本文将介绍如何进行UPS（不间断电源）的检查。
UPS是一种关键设备，用于提供电力备份和稳定的电流给计算机或其他电子设备，以防止电力故障对系统造成损害。
2. 步骤步骤1：确认UPS的供电状态首先，确认UPS是否正常供电。
检查UPS的电源插头是否连接到电源插座，并检查插座是否提供正常的电流。
确保UPS的电源开关处于打开状态，并检查UPS面板上的电源指示灯是否亮起。
步骤2：检查UPS的电池状态UPS的电池是供应备用电力的核心组件。
如果UPS的电池不正常，可能会导致在停电时无法提供足够的电力。
要检查UPS的电池状态，可以按照以下步骤进行：1.关闭计算机或其他设备并断开其与UPS的连接。
2.打开UPS的电池舱门。
3.检查电池的连接是否牢固，无松动或脱落的现象。
4.检查电池的外观是否有明显的物理损坏，例如漏液或变形。
5.如有必要，使用电池测试仪器测试电池的电量和性能。
步骤3：检查UPS的输出电流UPS的输出电流应该是稳定的，并且能够满足所连接设备的需求。
要检查UPS的输出电流，可以按照以下步骤进行：1.连接计算机或其他设备到UPS的输出插座。
2.打开计算机或其他设备并开始正常运行。
3.观察设备是否正常工作，并检查UPS面板上的输出指示灯是否显示正常。
步骤4：检查UPS的故障保护功能UPS通常具有过载保护、电压保护等功能，以保护设备免受电力问题的影响。
要检查UPS的故障保护功能，可以按照以下步骤进行：1.总结UPS上的故障保护功能，例如过载保护和电压保护。
2.模拟故障场景，例如超过UPS的负载能力或提供不稳定的电流。
3.观察UPS的反应，并检查是否触发了相应的保护机制。
3. 结论通过以上步骤，我们可以对UPS的工作状态进行全面的检查。
如果发现任何异常情况，应及时采取适当的措施修复或更换UPS设备，以确保计算机或其他设备的稳定工作。
注意：在进行UPS检查时，务必确保安全，避免触电和其他意外事故的发生。
ups验收报告.doc
ups验收报告UPS电源验收报告******有限公司*****UPS验收报告******有限公司******有限公司力迅*****UPS验收报告2、对安装过程中出现的问题必须如实填写******有限公司*****UPS验收报告验收单位：联系：联系合同号：设备型号：设备编码：结论：年月日年月日篇二：UPS设备验收规范UPS工程质量考评报告工程名称：建设单位：施工单位：UPS工程质量验收考评报告用户单位：设备设备型号：设备编码：我司配套设备：□电池□电池柜/架□输入配电柜□输出配电柜□其他：运行方式：□单机□主从□并机设备启动日期：检查人签名：服务部代表签名：日期：年月日日期：年月日说明：a、本标准适用于UPS工程安装完成及以后的维护检查；b、本文的某些数据检查标准需根据设备型号确定，检查时请先参考设备说明书。
1、工程工艺2、系统功能性能3文档UPS现场验收测试方法1、自检标准：UPS一般都有故障自检功能，可以检查出主要故障，并报警。
测试方法：先模拟一故障（如不接电池），给UPS接入交流电，并合上市电开关，系统将进入自检状态，自检完成后，会报警该故障。
2、无电池市电开机标准：UPS应该能在无电池情况，由市电逆变工作。
测试方法：断开电池，接入市电，合上市电开关，（这时若报电池故障可暂不理会）按“开机”键，稍后UPS指示灯由“市电”、“旁路”指示灯亮，转为“市电”、“逆变”指示灯亮。
这时测量的输出电压、频率应该是稳定的，波形是正弦波。
现场一般只能对产品的基本功能进行检查，检查的项目有：3、市电逆变转电池逆变无间断标准：正常情况下，UPS由市电逆变给负载供电，若这时电池正常，市电停电，应该由电池不间断地给负载供电。
测试方法：先让UPS工作在市电逆变状态，断开市电开关；UPS 自动由市电逆变状态转到电池逆变状态，指示灯相应的由“市电”、“逆变”指示灯亮转为“电池”、“逆变”指示灯亮。
在此转变过程中，可以用一台计算机做为负载，以便检测在转变过程中对负载的影响。
UPS验收及巡检报告
UPS验收及巡检报告一、引言UPS是用于保障关键设备在停电或电压波动时能够持续供电的设备，因此UPS系统的正常运行对于设备的可靠性和稳定性至关重要。
为确保UPS系统正常工作，并及时发现并解决潜在问题，进行定期的验收和巡检是必要的。
二、验收内容1.基本情况：a.UPS设备型号和参数；b.UPS系统的安装位置和环境条件；c.UPS系统的主要连接线路和布局示意图。
2.电源输入：a.检查电源输入线路的连接是否正确；b.检查电源输入线路的接地是否符合要求；c.测量输入电源的电压和频率是否符合要求；d.检查UPS输入端是否存在杂音、干扰等问题。
3.电源输出：a.检查输出电源线路的连接是否正确；b.检查输出电源线路的接地是否符合要求；c.测量输出电源的电压、频率和波形是否符合要求；d.检查UPS输出端是否存在杂音、干扰等问题。
4.UPS电池：a.检查电池组的连接是否稳固；b.测量电池组的电压和容量是否符合要求；c.检查电池组是否干净、无漏液等现象；d.根据UPS系统的设计要求，检查并更换过期或老化的电池。
5.系统软件：a.检查UPS系统的控制软件是否安装和设置正确；b.检查控制软件的实时监测功能是否正常；c.检查控制软件的告警功能是否正常。
三、巡检内容1.外观检查：a.检查UPS设备的外观是否整洁，无明显的损坏；b.检查UPS设备的灯光和显示屏是否正常；c.检查UPS设备的散热孔和风扇是否畅通。
2.运行状态：a.检查UPS设备的运行状态是否正常，是否有异常的声音、震动等；b.检查UPS设备的运行参数和工作模式是否符合要求；c.检查UPS系统的切换时间是否在规定范围内。
3.电源输入和输出：a.检查电源输入线路和输出线路的连接是否稳固；b.测量电源输入和输出的电压、频率和波形是否正常；c.检查电源输入和输出端是否有异常的干扰信号。
4.电池状态：a.检查电池组的连接是否牢固；b.测量电池组的电压和容量是否正常；c.检查电池组的充电和放电过程是否正常。
