服装CAD款式设计
裙子原型CAD制版(二)课件(共13张PPT)《服装CAD》同步教学(高教版)
裙子原型CAD制版 裙子主要控制部位的设计
摆围设计
摆围是指裙子下摆的周长，它是三个围度中表现最丰富、变化最大的部位。裙摆的大 小，取决于人体下肢运动的范围和幅度，一般随裙长的增加而增加。通常裙摆越大越便于 下肢运动，如芭蕾舞演员大幅度跳跃动作，可采用360度角的裙摆。反之，裙摆越小越限 制运动幅度，裙摆小到一定程度，需设开衩来增大运动范围。
省的设计：省的位置、方向、大小、长度
省的作用是为了解决臀腰差。省的大小是根据臀腰差量来设计的。H- 侧缝劈势 所有省 量之和。一般单个裙省大小1.5～3。当臀腰差在24cm以上时，前后半片各收两个省；臀腰 差在24cm以下时，前后半片各收一个省。单省省量不超过3厘米。（一般前片单个省不超 过2.5厘米）
裙子原型CAD制版 裙子主要控制部位的设计
腰部设计
对于一般腰位上腰裙，Ｗ松量为0～2厘米，为了使用范围广，做制服时可以考 虑腰头装松紧带来满足要求。
对于低腰裙设计，应重新设计低腰位的腰围和臀长，腰头要采用弧形腰头才能满 足要求。也可以先按基本裙型画图，再来切割变化，长度方向的尺寸（裙长和臀长 要学会灵活变化）。一般低腰裙低于正常腰线3厘米，不大于６～８厘米。
是因为侧缝裙腰处有劈势，一般劈势越大，起翘越大。 （4）前后臀围大的分配
可以有三种分配方式：前大后小；前小后大；前后相等。
裙子原型CAD制版 裙子结构设计
前后腰围大的分配
一般随前后臀围大的分配而分配，也可以依人体此图为裙子基本型，表示的是符合人体的 最基本最简单的图形，这里的臀长指的是人体的WL～HL之间的距离（18～20），具体到 款式，臀长会随着裙腰位的高低变化而变化。
《服装CAD》教案设计
通过讲解裙子原型绘制过程，让学生了解裙子原型制板的基础知识, 掌握裙子原型的绘制步骤与工具用法。
能力目标 能熟练运用工具，根据不同规格独立绘制裙子原型。
情感目标 通过学习、讨论，激发学生的学习动机，培养学生的团结协作精神。
课 题 裙子原型 授课班级11高职服装授课时间 2013年3月19日星期二授课时数教学方法 讲解.示、指导学生练习相结合。
授课课次多媒体教学设备一套。
授课类型新授课知识目标教学重点 裙子原型前后片制板。
教学难点【做省】工具的用法。
裙子原型一、款式图 三、样片板书设计部位裙长臀围腰围规格608866课后练习:教研室审阅意见二、规格表部位 裙长 腰围 臀围规格60 66 88三、操作步骤(1) 双击RP-DGS 图标，进入设计与放码系统界面。
(2) 选择【号型】菜单中的【号型编辑】，在对话框中输入部位名称与 规格，【确定】。
(3) 选择【矩形】工具，在工作区左键拖拉出一个矩形，松开鼠标，在 对话框的左上角点击打开计算器，输入数据，【确定】。
(4) 选择【智能笔】，在E 中线向右拖拉，作平行线，在对话框中输入 数据，【确定】，做出后侧缝直线。
(5) 选择【智能笔】，在前中线向左拖拉，作平行线，在对话框中输入教 学 过 程组织教学检查软件安装情况，组织学生做好操作准备。
新授容 导入新课引言：通过讲述手动制板与电脑制板的差别导入新课，板书课题。
一、款式图叙述，板 书课题。
二、规格表 电脑显 示款式 图。
数据,【确定】，做出前侧缝直线。
(6) 选择【智能笔】，在上平线向下拖拉，作平行线，在对话框中输入数据，【确定】，做出臀围线。
(7) 选择【智能笔】，指向上平线上的前中点，中点变成红色太阳状，敲回车键，在对话框中输入点偏移量，确定前腰围大和侧腰翘势，鼠标右键双击【确定】，做出前腰围大点。
(8) 选择【智能笔】，指向上平线上的后中点，中点变成红色太阳状，敲回车键，在对话框中输入点偏移量，确定后腰围大和侧腰翘势，鼠标右键双击【确定】，做出后腰围大点。
富怡服装CAD
高效的版型制作功能
• 可以快速生成各种版型，如净版、毛版、纸样等
• 支持自动排料，可以节省面料，降低生产成本
实用的生产管理功能
• 可以管理订单、物料、生产进度等信息，方便企业进行生产管理
• 支持生成生产报表，方便企业进行数据分析
⌛️
富怡服装CAD软件的行业应用
物料管理实例
CAD软件进行生产进度管
理
• 通过生产进度管理功
能，用户可以查看生产进
度，了解生产情况
• 用户可以使用富怡服装
CAD软件进行物料管理
• 通过物料管理功能，用
户可以查看物料信息，了
解物料使用情况
富怡服装CAD软件的生产管理技巧
制定生产计划
• 用户可以根据订单情况，制定生产计划
• 通过制定生产计划，可以提高生产效率，缩短生产周期
富怡服装CAD软件在服装企业管理中的应用
企业管理人员可以利用富怡服装CAD软件进行生产管理
• 通过使用富怡服装CAD软件，企业管理人员可以了解生产情况，为决策提供依据
• 软件的生产报表功能可以帮助企业管理人员进行分析，提高管理水平
企业管理人员可以利用富怡服装CAD软件进行物料管理
• 通过使用富怡服装CAD软件，企业管理人员可以了解物料使用情况，进行物料采购
版型库
• 软件提供了丰富的版型制作工具，如自动排版工具、纸
• 软件拥有丰富的版型库，用户可以从中选择合适的版型
样工具等
进行制作
• 用户可以通过这些工具进行版型制作，实现创意
• 用户也可以将自己的设计保存到版型库中，方便以后使
用
富怡服装CAD软件的版型制作实例
服装西裤cad结构制图
男西裤
教你画图
男西裤
单条西裤的裁剪，经 常采用将裁剪好的前 裤片叠放在面料上， 根据前裤片定位放出 ，来制后裤片的结构 图，这种制图方法称 为重叠法。在单条西 裤裁剪时速度快，不 容易出差错。
男西裤
前后裤片的放缝
脚口贴边放缝3～4cm，如果是 外翻边，放缝10cm。
放缝与排料
双幅料单条裤子排料
①腰面 ②门里襟 ③后袋盖 ④串带 ⑤袋垫 门幅： 144cm 用料计算：裤长－腰宽＋贴边＋起翘＋ 放缝＋缩率＝裤长＋4～5≈107cm.
制图规格
肥胖体西裤
肥胖体西裤前 后片结构制图
裙裤
裙裤具有裤子的裁片结构和裙子的动态外观， 是女子喜爱的休闲下装。
款式特点
裙裤
制图要点：
1.臀围的放松量较大，前后片的 腰围、臀围不设置前后差。 2.裙裤有裆缝，横裆比裤子大， 前、后裆宽也要增大，上裆也较 大。 3.裙裤的脚口（裙摆）较大，其 放量并非在脚口两侧平均分配， 而是在下裆缝内侧放得较少，放 量主要加在脚口外侧，这是因为 裙裤下裆缝在两腿之间内侧放量 过多，活动时不便，且影响舒适 和美观。
男西短裤
教你画图 西短裤制图
牛仔裤
制图规格
款式特点及外形
牛仔裤的上裆较短 ，臀围较小，收紧腹部 ，穿着舒适。前片腰口 不收裥，后片拼后翘， 侧缝月亮袋，后片用贴 袋，各部位缉双道明线 ，起装饰作用。面料一 般用较厚斜纹粗布，以 靛蓝色水洗、石磨为主 。
牛仔裤
前后片结构图
制图要点
(1)前片无褶裥，臀围差较大，两侧劈量 较多，腰口应作弧线画顺。 (2)后腰部位横向分割收省，拼接裁片用 直料。前后片侧缝线应等长。
牛仔裤
教你画图 牛仔裤
服装CAD综合实训(裙子)教案
服装CAD综合实训（裙子）教案一、实训目标1. 理解并掌握服装CAD的基本操作。
2. 学习并运用服装CAD软件设计裙子。
3. 培养学生的动手操作能力和创新设计思维。
二、实训内容1. 服装CAD软件的安装与启动。
2. 学习服装CAD软件的基本界面和功能。
3. 绘制裙子的平面结构图。
4. 设计裙子的款式和尺寸。
5. 利用服装CAD软件进行裙子样板的制作。
三、实训步骤1. 打开服装CAD软件，根据提示进行操作。
2. 选择裙子样板的绘制工具，了解其功能和用法。
3. 根据裙子平面结构图的尺寸和样式，绘制裙子的各个部分。
4. 利用软件的工具对裙子进行修改和调整，使其符合设计要求。
5. 完成裙子样板的制作后，进行保存和打印。
四、实训要求1. 熟练掌握服装CAD软件的基本操作。
2. 能够独立绘制出裙子的平面结构图。
3. 能够根据设计要求，制作出符合尺寸和款式的裙子样板。
4. 能够对裙子样板进行修改和调整，达到满意的设计效果。
五、实训评价1. 评价学生对服装CAD软件的掌握程度，包括基本操作和功能运用。
2. 评价学生对裙子平面结构图的绘制能力，包括尺寸和款式的掌握。
3. 评价学生对裙子样板的制作能力，包括修改和调整技巧。
4. 评价学生的创新设计思维，看其能否设计出独特而美观的裙子款式。
六、实训准备1. 确保每台计算机都安装了服装CAD软件。
2. 为学生提供裙子设计的相关资料，如款式图、尺寸表等。
3. 准备一些简单的裙子样板，供学生参考和借鉴。
4. 准备投影仪或白板，用于展示操作步骤和设计思路。
七、实训注意事项1. 提醒学生注意服装CAD软件的操作规范，避免误操作。
2. 在实训过程中，引导学生注重细节，如尺寸精度、线条流畅等。
3. 鼓励学生提问和交流，解答他们在设计和操作过程中遇到的问题。
4. 提醒学生保存自己的设计成果，以免丢失。
八、实训拓展1. 引导学生尝试使用服装CAD软件进行其他服装款式的设计。
2. 教授学生如何将CAD设计稿转换为实际生产用的样板。

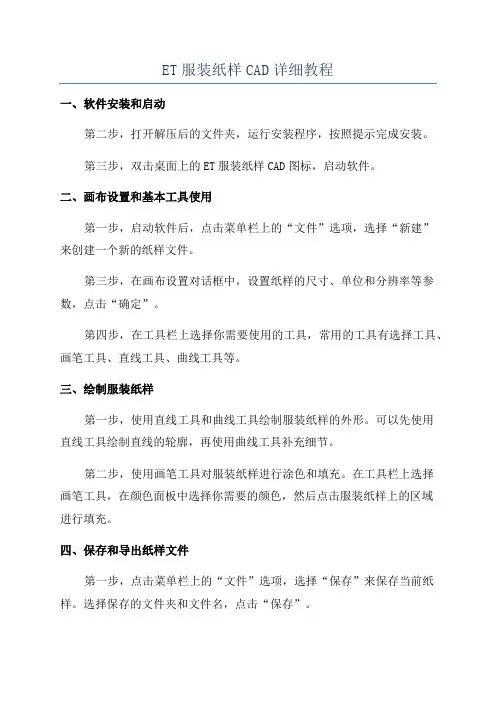

ET服装纸样CAD详细教程
ET服装纸样CAD详细教程一、软件安装和启动第二步，打开解压后的文件夹，运行安装程序，按照提示完成安装。
第三步，双击桌面上的ET服装纸样CAD图标，启动软件。
二、画布设置和基本工具使用第一步，启动软件后，点击菜单栏上的“文件”选项，选择“新建”来创建一个新的纸样文件。
第三步，在画布设置对话框中，设置纸样的尺寸、单位和分辨率等参数，点击“确定”。
第四步，在工具栏上选择你需要使用的工具，常用的工具有选择工具、画笔工具、直线工具、曲线工具等。
三、绘制服装纸样第一步，使用直线工具和曲线工具绘制服装纸样的外形。
可以先使用直线工具绘制直线的轮廓，再使用曲线工具补充细节。
第二步，使用画笔工具对服装纸样进行涂色和填充。
在工具栏上选择画笔工具，在颜色面板中选择你需要的颜色，然后点击服装纸样上的区域进行填充。
四、保存和导出纸样文件第一步，点击菜单栏上的“文件”选项，选择“保存”来保存当前纸样。
选择保存的文件夹和文件名，点击“保存”。
第二步，点击菜单栏上的“文件”选项，选择“导出”来导出纸样。
选择导出的文件格式和文件夹，点击“导出”。
五、常见问题和技巧问题一：如何在纸样上添加文字说明？解决方法：在工具栏上选择文字工具，点击纸样上的位置，输入你需要添加的文字内容。
问题二：如何改变纸样的缩放比例？解决方法：在工具栏上选择缩放工具，点击纸样上的位置调整缩放比例。
问题三：如何复制和粘贴纸样元素？解决方法：使用选择工具选择需要复制的元素，按下Ctrl+C复制，然后按下Ctrl+V粘贴到新的位置。
技巧二：使用对称绘制功能来快速绘制服装纸样的对称部分，提高效率。
领型CAD制版 课件《服装CAD》同步教学(中国纺织出版社)
领型CAD制版
学习内容
一 翻驳领CAD制版 二 悬垂领CAD制版 三 平翻领CAD制版 四 实训任务
一 翻驳领CAD制版
款式图与原型结构图
一 翻驳领CAD制版
绘制步骤
1.绘制前、后衣片部 分框架； 2. 取值0.8ho绘制圆 弧，作圆弧切线交于 装领点； 3.绘制切线的平行线 与三角造型 （ho=3,h=4,2(hho)=2）；
三 平翻领CAD制版
绘制步骤
4.旋转工具将后片与前 片在肩斜处重叠2cm， 剪刀工具连接前后领 圈弧线； 5. 智能笔与调整工具 确定领口弧线与平翻 领宽度6cm； 7.保存文档为“平翻 领”。
四 实训任务
实训任务一：完成领型CAD制版
实训要求： 1.领子弧线造型美观； 2.掌握对接与旋转工 具的使用； 3. 快捷键的使用； 4.省的合并处理得当； 掌握智能笔、设置线 的颜色类型工具的使 用。
一 翻驳领CAD制版
绘制步骤
4.绘制串口线，驳头造 型； 5. 智能笔工具绘制翻领 造型； 6. 调节领中线与翻折线 的线形，驳头领外口弧 线造型，加粗外围轮廓 线； 7.保存文档为“翻驳 领”。
ቤተ መጻሕፍቲ ባይዱ
二 悬垂领CAD制版
款式图与原型结构图
二 悬垂领CAD制版
绘制步骤
1.准备前片原型（使用橡皮 擦工具将不需要的结构线擦 除）； 2.使用等份规工具画出省中 点，智能笔绘制省中线； 3.调节袖窿省的省尖距离BP 点2cm，并确定新省线；
完成效果图
四 实训任务
实训任务二：完成右图领型CAD制版
实训要求： 假如你是某公司制板人 员，公司要求你根据右 图提供的服装款式图进 行CAD制版。
基本型男士衬衫技术文件YINCAD电脑辅助服装设计使用
●基本型男士衬衫技术文件●案例款式图（基本型男士衬衫）●案例尺码对照表，目前衬衫系列大都采用国家5.4标准号型(本案例男衬衫按照该标准),具体表示为:号/型注：本案例男士衬衫按码数分为单位（厘米），案例以男士A体型为例。
制作）1.首先按照上面附表的尺码编辑需要的尺码及号/型：如图（1-1）图1-1 2.在本系统的主界面中选择“绘图工具”进入纸样设计模式后。
在该模式下选择矩形绘制工具，水平放置衣片，根据尺码在右边的属性栏输入矩形的宽度（该图为衣长），高度（该图为胸围/4）,当然可以根据每个人的习惯不同，也可以将衣片竖直摆放。
在右边的属性栏可以输入纸样名称，面料类型等属性。
如图（2-1）（2-2）图2-1图2-2 3.在本系统的主界面中选择“形状工具”进入纸样设计模式后。
以矩形的任意一个端点为原点，设定距离创建新的点(如前领深，肩宽等)，以男士衬衫后片为例。
如图（3-1）图3-1用相同的工具找到肩端点，胸围，腰围线。
然后经过删除点工具，直线转换为曲线工具，90度尖端定义角工具生成衬衫后片的大体轮廓。
如图（3-2）如图3-2 4.在本系统的主界面中选择“服装工具”进入纸样设计模式后，运用创建关联线工具，在右边的属性栏里输入分割量，点击切割纸样，将过肩从后片分割出来。
如图（4-1）图4-1 5.在本系统的主界面中选择“形状工具”进入纸样设计模式后。
运用平行延长工具将后片的后中平行延长2CM的褶量。
然后再运用等分工具将过肩线等分5等分找到褶的位置。
后片在袖窿端倾斜1cm放量。
如图（5-1）图5-1 6.在本系统的主界面中选择“纸样工具”进入纸样设计模式后，将衬衫后片复制（CTRL+C）粘贴（CTRL+V），前领口深在后片基础上下深一定量得到前片。
如图（6-1）图6-1 7.同步骤4，将过肩从前片分割出来。
如图（7-1）然后在选择“纸样工具”进入纸样设计模式后，运用纸样结合生成新纸样工具拼合成过肩。
如图（7-2）如图7-1如图7-2 8.在本系统的主界面中选择“形状工具”进入纸样设计模式后。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、 Photoshop款式设计基础
点阵图文件的规律
如果你把一组这样的文件存盘，你一定能发现有 这样的规律：
1、图形面积越大，文件的字节数越多。 2、文件的色彩越丰富，文件的字节数越多。 因为它由很小的点组成，所以它最适合运用 到带液晶屏的电子设备上。 如：掌上游戏机、文曲星也属于这类。 电脑屏幕：桌面图标、网页gif、QQ秀、字体等。 手机：手机上的手机电池、信号等图都是。
第一节 服装CAD款式设计系统
爱科系统
款式设计子系统 三维款式设计子系统 服装生产工艺设计子系统
时高系统
工艺结构设计 款式图设计
爱科款式设计子系统
一、菜单介绍 二、工具条介绍
1、参数调整简介 2、调色板简介 3、工具条功能简介
三、部件组合 四、面料图案设计、服装部件和服饰设计 五、款式图填色、填面料 六、效果图的填色、多重色和面料
一、 Photoshop款式设计基础
CMYK模式
颜色模式
除了红色、绿色和蓝色可
以作为颜色系统的基色以外，由
青（Cyan）、品红（Magenta）、
黄色（Yellow）以 及黑（Black）
四种基色组成的颜色系统称为
CMYK颜色系统。在印刷业中，
标准的彩色图像模式就是CMYK
模式。与RGB模式不同的是它的
一、 Photoshop款式设计基础
什么是像素
像素也称为栅格是数字图像的基本单元， 同一幅图像像素的大小是固定的，像素的 属性包括：像素尺寸、颜色、色深度、像 素位置。像素尺寸与分辨率有关、分辨率 小，像素尺寸越大。每一个像素都要被赋 予一个颜色值。像素位置指的是像素在图 象的水平或垂直坐标。
一、 Photoshop款式设计基础
图形与图像的区别
矢量图
矢量图像，在数学上定 义为一系列由线连接的点。 像Adobe Illustrator、 CorelDraw、CAD等软件 是以矢量图形为基础进行 创作的。矢量文件中的图 形元素称为对象。每个对 象都是一个自成一体的实 体，它具有颜色、形状、 轮廓、大小和屏幕位置等 属性。基于矢量的绘图同 分辨率无关。这意味着它 们可以按最高分辨率显示 到输出设备上。
第二节 Photoshop款式设计
一、 Photoshop款式设计基础
Photoshop是由美国Adobe公司开发研制的图形图像 处理软件。它可以编辑用数码相机拍摄的或是扫描仪 扫描到电脑中的图片，然后用于打印或是在网络中传 输。
它是一种使实际影像更加完美的工具，它能使相 机拍摄的内容更为生动，能激发你的想象力和创造力。 能用它创作出无以伦比、美妙绝伦甚至是令人不可思 议的画面，Photoshop能够使你如虎添翼。
模式和透明度。
一、 Photoshop款式设计基础
颜色模式
RGB模式 我们通常所说的三原色就是指这三种颜色。由
红色（Red）、绿色（Green）和蓝色（Blue）作为 合成其他颜色的基色而组成的颜色系统就叫做RGB 模式颜色系统。RGB颜色的合成原理是利用颜色相 加得到的。RGB颜色模式是我们在PhotoShop中最 常见、也是最常用到的一种颜色模式。
一、 Photoshop款式设计基础
矢量图形文件的规律
1.你可以无限放大图形中的细节，不用担心 会造成失真和色块。
2.一般的线条的图形和卡通图形，存成矢量 图文件就比存成点阵图文件要小很多。
3.存盘后文件的大小与图形中元素的个数和 每个元素的复杂程度成正比。而与图形面积和色 彩的丰富程度无关。
爱科三维款式设计子系统
绘图区
设计工具条
灯光控制工具条
系统工具条
一、系统工具条 二、设计工具条 三、灯光控制工具条 四、控制面板切换工具条
１．层管理面板 ２．面料库面板 ３．装饰库面板 ４．模特库面板 ５．参数控制面板 ６．背景库面板
时高工艺结构设计系统
一、工具箱 二、线型 三、其它功能：对称与不对称 四、企业工艺单设计
打印机分辨率：与显示器分辨率类似，打 印机分辨率也以“点/英寸”来衡量。
一、 Photoshop款式设计基础
什么是图层
图层是Photoshop的核心。 我们将图层想象为透明的
玻璃纸，它们一张张地叠
放在一起。如果Байду номын сангаас层上没
有图像，就可以看到下面
的图层。在所有图层之后
是背景层。如图：
Photoshop允许在一个 图像中创建多达100个图层， 每个图层都有自己的混合
4.通过软件，矢量图可以轻松地转化为点阵 图.
一、 Photoshop款式设计基础
什么是分辨率？
分辨率Resolution是一个表示平面图像精细 程度的技术的参数。它是以横向和纵向点 的数量来衡量图像的细节表现力，并以水 平点数*垂直点数的形式表示。在一个固定 的平面内，分辨率越高，意味着可使用的 点数越多，图像越细致。
一、 Photoshop款式设计基础
图形与图像的区别
点阵图像是与分辨率有关的， 即在一定面积的图像上包含有 固定数量的像素。因此，如果 在屏幕上以较大的倍数放大显 示图像，或以过低的分辨率打 印，位图图像会出现锯齿边缘。
通过这些软件，我们可以 把图形的局部一直放大，到最 后一定可以看见一个一个象马 赛克一样的色块，这就是图形 中的最小元素----像素点。
一、 Photoshop款式设计基础
分辨率的分类
图像分辨率：图像的分辨率是指打印图像 时，在每个单位长度上打印的像素数，通 常以“像素/英寸”来衡量。
显示器分辨率：在显示器中每个单位长度 显示的像素或点数，通常以“点/英寸”来 衡量的。显示器分辨率依赖于显示器尺寸 与像素设置，PC计算机显示器的典型分辨 率通常为96dpi。
颜色合成方式不是颜色相加，而
是颜色相减。随着这四种基色在
合成时所占的比重和强度不同，
所获得的合成结果也不同。
一、 Photoshop款式设计基础
颜色模式
Photoshop 也提供特别的颜色模式。 位图模式 使用两种颜色值（黑白）的一种表示图 象中的象素。位图模式的图象也叫作黑 白图象。
灰度模式 图像中只有灰度信息而没有色彩信息。 灰度图象的每个象素有一个 0（黑色） 到 255（白色）之间的亮度值。灰度值 也可以用黑色油墨覆盖的百分比来表示 （0% 等于白色，100% 等于黑色）。
