2015年秋季 水力学 中期试题(带答案)

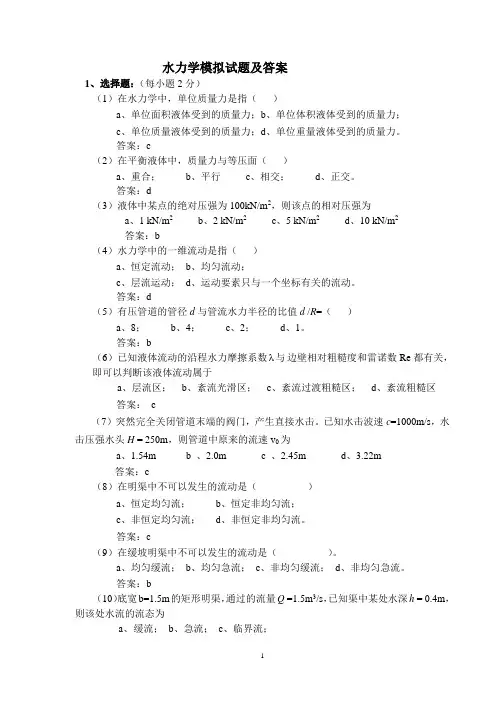

(完整版)水力学试题带答案
水力学模拟试题及答案1、选择题：（每小题2分）（1）在水力学中，单位质量力是指（）a、单位面积液体受到的质量力；b、单位体积液体受到的质量力；c、单位质量液体受到的质量力；d、单位重量液体受到的质量力。
答案：c（2）在平衡液体中，质量力与等压面（）a、重合；b、平行c、相交；d、正交。
答案：d（3）液体中某点的绝对压强为100kN/m2，则该点的相对压强为a、1 kN/m2b、2 kN/m2c、5 kN/m2d、10 kN/m2答案：b（4）水力学中的一维流动是指（）a、恒定流动；b、均匀流动；c、层流运动；d、运动要素只与一个坐标有关的流动。
答案：d（5）有压管道的管径d与管流水力半径的比值d /R=（）a、8；b、4；c、2；d、1。
答案：b（6）已知液体流动的沿程水力摩擦系数 与边壁相对粗糙度和雷诺数Re都有关，即可以判断该液体流动属于a、层流区；b、紊流光滑区；c、紊流过渡粗糙区；d、紊流粗糙区答案：c（7）突然完全关闭管道末端的阀门，产生直接水击。
已知水击波速c=1000m/s，水击压强水头H = 250m，则管道中原来的流速v0为a、1.54m b 、2.0m c 、2.45m d、3.22m答案：c（8）在明渠中不可以发生的流动是（）a、恒定均匀流；b、恒定非均匀流；c、非恒定均匀流；d、非恒定非均匀流。
答案：c（9）在缓坡明渠中不可以发生的流动是（）。
a、均匀缓流；b、均匀急流；c、非均匀缓流；d、非均匀急流。
答案：b（10）底宽b=1.5m的矩形明渠，通过的流量Q =1.5m3/s，已知渠中某处水深h = 0.4m，则该处水流的流态为a、缓流；b、急流；c、临界流；答案：b（11）闸孔出流的流量Q与闸前水头的H（）成正比。
a、1次方b、2次方c、3/2次方d、1/2次方答案：d（12）渗流研究的对象是（）的运动规律。
a、重力水；b、毛细水；c、气态水；d、薄膜水。
答案：a（13）测量水槽中某点水流流速的仪器有a、文丘里计b、毕托管c、测压管d、薄壁堰答案：b（14）按重力相似准则设计的水力学模型，长度比尺λL=100，模型中水深为0.1米，则原型中对应点水深为和流量比尺为a、1米，λQ =1000；b、10米，λQ =100；c、1米，λQ =100000；d、10米，λQ=100000。

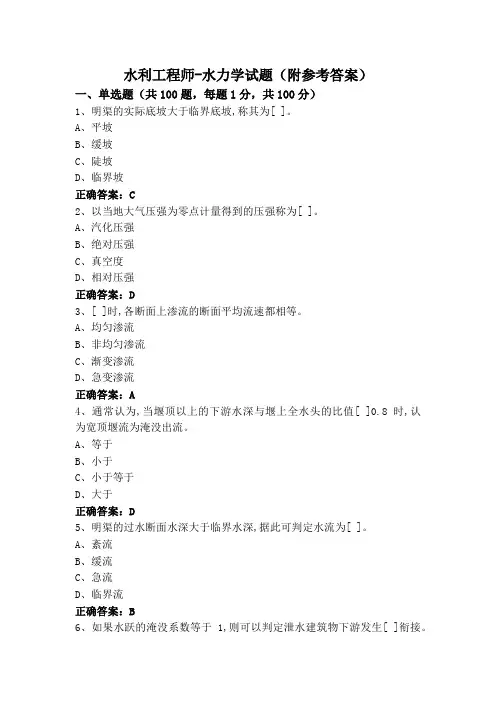

水利工程师-水力学试题(附参考答案)
水利工程师-水力学试题（附参考答案）一、单选题（共100题，每题1分，共100分）1、明渠的实际底坡大于临界底坡,称其为[ ]。
A、平坡B、缓坡C、陡坡D、临界坡正确答案：C2、以当地大气压强为零点计量得到的压强称为[ ]。
A、汽化压强B、绝对压强C、真空度D、相对压强正确答案：D3、[ ]时,各断面上渗流的断面平均流速都相等。
A、均匀渗流B、非均匀渗流C、渐变渗流D、急变渗流正确答案：A4、通常认为,当堰顶以上的下游水深与堰上全水头的比值[ ]0.8 时,认为宽顶堰流为淹没出流。
A、等于B、小于C、小于等于D、大于正确答案：D5、明渠的过水断面水深大于临界水深,据此可判定水流为[ ]。
A、紊流B、缓流C、急流D、临界流正确答案：B6、如果水跃的淹没系数等于 1,则可以判定泄水建筑物下游发生[ ]衔接。
A、淹没水跃B、临界水跃C、稳定水跃D、远驱水跃正确答案：B7、水泵的安装高度要受到[ ]的限制。
A、扬程B、地形条件C、流量D、允许吸上真空高度正确答案：D8、尼古拉兹试验中,管道半径与砂粒直径的比值称为[ ]。
A、相对水深B、相对粗糙度C、相似比尺D、相对光滑度正确答案：D9、对于同一过水断面而言,渗流模型通过的流量[ ]真实渗流通过的流量。
A、大于B、大于等于C、小于D、等于正确答案：D10、明渠紊流中,靠近槽底附近,紊动强度[ ]。
A、不确定B、维持一定值C、最大D、最小正确答案：C11、总水头线比测压管水头线高出[ ]倍流速水头。
A、0.5B、2C、1D、1.5正确答案：C12、紊流阻力平方区时的水力阻力以[ ]为主。
A、附加切应力B、剪应力C、粘滞切应力D、正应力正确答案：A13、堰流的过流能力与堰上水头的[ ]次方成正比。
A、1B、二分之一C、2D、二分之三正确答案：D14、若密闭水箱的表面压强为-44.5 千帕 ,试问水面以下 0.3m 处 M 点的相对压强是[ ]千帕。
A、-73.9B、74.9C、-41.56D、-41.56正确答案：D15、具有显露在大气中的自由表面的运动水流属于[ ]。

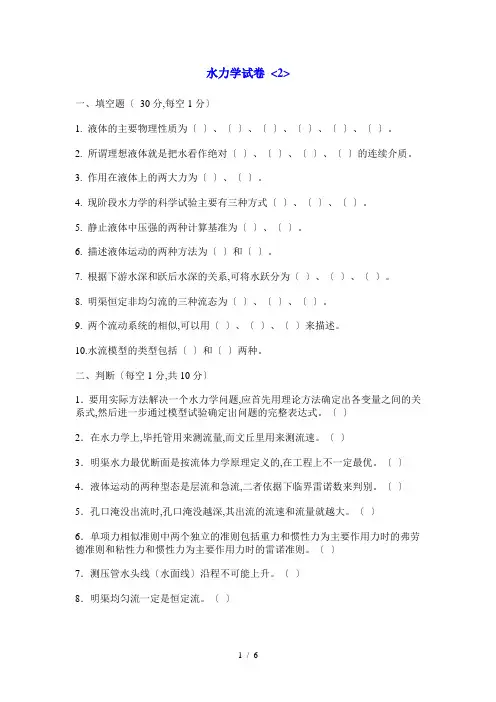

水力学试卷2及答案
水力学试卷<2>一、填空题〔30分,每空1分〕1. 液体的主要物理性质为〔〕、〔〕、〔〕、〔〕、〔〕、〔〕。
2. 所谓理想液体就是把水看作绝对〔〕、〔〕、〔〕、〔〕的连续介质。
3. 作用在液体上的两大力为〔〕、〔〕。
4. 现阶段水力学的科学试验主要有三种方式〔〕、〔〕、〔〕。
5. 静止液体中压强的两种计算基准为〔〕、〔〕。
6. 描述液体运动的两种方法为〔〕和〔〕。
7. 根据下游水深和跃后水深的关系,可将水跃分为〔〕、〔〕、〔〕。
8. 明渠恒定非均匀流的三种流态为〔〕、〔〕、〔〕。
9. 两个流动系统的相似,可以用〔〕、〔〕、〔〕来描述。
10.水流模型的类型包括〔〕和〔〕两种。
二、判断〔每空1分,共10分〕1．要用实际方法解决一个水力学问题,应首先用理论方法确定出各变量之间的关系式,然后进一步通过模型试验确定出问题的完整表达式。
〔〕2．在水力学上,毕托管用来测流量,而文丘里用来测流速。
〔〕3．明渠水力最优断面是按流体力学原理定义的,在工程上不一定最优。
〔〕4．液体运动的两种型态是层流和急流,二者依据下临界雷诺数来判别。
〔〕5．孔口淹没出流时,孔口淹没越深,其出流的流速和流量就越大。
〔〕6．单项力相似准则中两个独立的准则包括重力和惯性力为主要作用力时的弗劳德准则和粘性力和惯性力为主要作用力时的雷诺准则。
〔〕7．测压管水头线〔水面线〕沿程不可能上升。
〔〕8．明渠均匀流一定是恒定流。
〔〕9．工程上通常按照堰坎厚度与堰顶水头的比值大小和水流的特征,将堰流分为薄壁堰流、窄深堰流和宽顶堰流。
〔〕10．渗流系数是反映土壤渗流特性的一个综合指标,它的量纲为LT －1 。
〔〕三、简答题〔每题5分,共20分〕1．什么是水力学？2．明渠均匀流的水力特性与产生的条件？3．何为有压管路中的水击？水击的类型有哪些？4．何为断面比能？它的表达式与与液体运动的总机械能的区别是什么？四、计算题〔共40分〕1．一封闭水箱〔如图1 所示〕自由表面上气体压强p 0 =25kN/m 2 ,h 1 =5m,h 2 ＝2m。

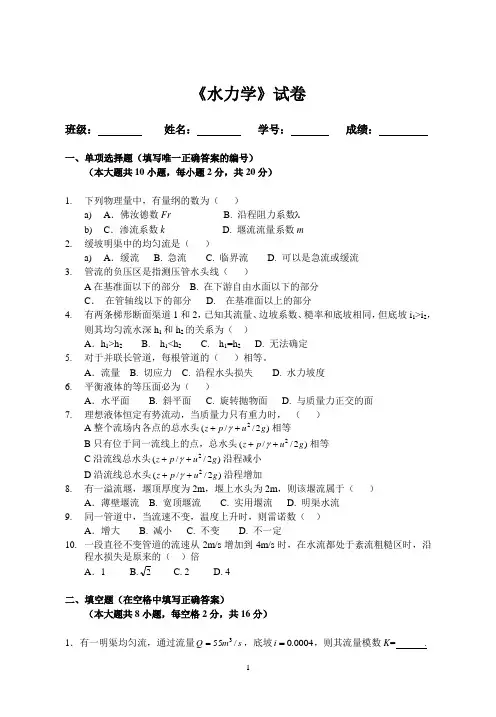

水力学试卷及答案qw
《水力学》试卷班级：姓名：学号：成绩：一、单项选择题（填写唯一正确答案的编号）（本大题共10小题，每小题2分，共20分）1.下列物理量中，有量纲的数为（）a)A．佛汝德数Fr B. 沿程阻力系数λb)C．渗流系数k D. 堰流流量系数m2.缓坡明渠中的均匀流是（）a)A．缓流 B. 急流 C. 临界流 D. 可以是急流或缓流3.管流的负压区是指测压管水头线（）A在基准面以下的部分 B. 在下游自由水面以下的部分C．在管轴线以下的部分 D. 在基准面以上的部分4.有两条梯形断面渠道1和2，已知其流量、边坡系数、糙率和底坡相同，但底坡i1>i2，则其均匀流水深h1和h2的关系为（）A．h1>h2 B. h1<h2 C. h1=h2 D. 无法确定5.对于并联长管道，每根管道的（）相等。
A．流量 B. 切应力 C. 沿程水头损失 D. 水力坡度6.平衡液体的等压面必为（）A．水平面 B. 斜平面 C. 旋转抛物面 D. 与质量力正交的面7.理想液体恒定有势流动，当质量力只有重力时，（）A整个流场内各点的总水头)p+γ相等z+(2g2//uB只有位于同一流线上的点，总水头)pu+γ相等z+2//(2gC沿流线总水头)z++γ沿程减小pu/(2g2/D沿流线总水头)pu+γ沿程增加z+2//(2g8.有一溢流堰，堰顶厚度为2m，堰上水头为2m，则该堰流属于（）A．薄壁堰流 B. 宽顶堰流 C. 实用堰流 D. 明渠水流9.同一管道中，当流速不变，温度上升时，则雷诺数（）A．增大 B. 减小 C. 不变 D. 不一定10.一段直径不变管道的流速从2m/s增加到4m/s时，在水流都处于紊流粗糙区时，沿程水损失是原来的（）倍A．1 B.2 C. 2 D. 4二、填空题（在空格中填写正确答案）（本大题共8小题，每空格2分，共16分）1．有一明渠均匀流，通过流量s553=，底坡0004Q/mi，则其流量模数K= ..0=2．水泵进口真空计的读数为2/5.24m KN p k =，则该处的相对压强水头为 m 3．矩形断面渠道，水深h=1m ，单宽流量s m q /13=,则该水流的佛汝德数Fr = 。
水力学简单题库及答案
水力学简单题库及答案1. 什么是水力学？水力学是研究液体运动规律的科学，主要研究液体在静止和流动状态下的行为。
2. 水力学中的连续性方程是什么？连续性方程是描述液体质量守恒的方程，表达式为：\[ Q_1 = Q_2 \] 其中 \( Q \) 表示流量，即单位时间内流过某一截面的液体体积。
3. 伯努利方程是什么？伯努利方程是描述理想流体在流动过程中能量守恒的方程，表达式为：\[ P + \frac{1}{2}\rho v^2 + \rho gh = \text{常数} \] 其中 \( P \) 是压力，\( \rho \) 是流体密度，\( v \) 是流速，\( g \) 是重力加速度，\( h \) 是高度。
4. 水头损失有哪些类型？水头损失主要有三种类型：局部损失、沿程损失和入口损失。
5. 什么是雷诺数？雷诺数是一个无量纲数，用于描述流体流动的特性，表达式为：\[ Re = \frac{\rho v L}{\mu} \] 其中 \( \rho \) 是流体密度，\( v \) 是流速，\( L \) 是特征长度，\( \mu \) 是流体的动态粘度。
6. 什么是管道的流量系数？管道的流量系数是一个无量纲系数，用于描述管道在给定的压差下流量的能力，表达式为：\[ C_v = \frac{Q}{\sqrt{\frac{2\Delta P}{\rho}}} \]7. 什么是水力梯度线？水力梯度线是表示管道或渠道中不同位置的水头变化的曲线，通常用于分析管道或渠道的水力特性。
8. 什么是临界流速？临界流速是指流体在管道中流动时，从层流过渡到湍流的临界状态的流速。
9. 什么是水力半径？水力半径是描述管道或渠道截面特性的参数，定义为截面面积与湿周的比值。
10. 什么是水力坡度？水力坡度是表示管道或渠道中水流能量变化的参数，定义为单位长度的水头损失。
11. 如何计算管道的沿程损失？管道的沿程损失可以通过达西-韦斯巴赫公式计算：\[ h_f =\frac{f L Q^2}{2.5 g A^2} \] 其中 \( h_f \) 是沿程水头损失，\( f \) 是摩擦系数，\( L \) 是管道长度，\( Q \) 是流量，\( g \) 是重力加速度，\( A \) 是管道横截面积。

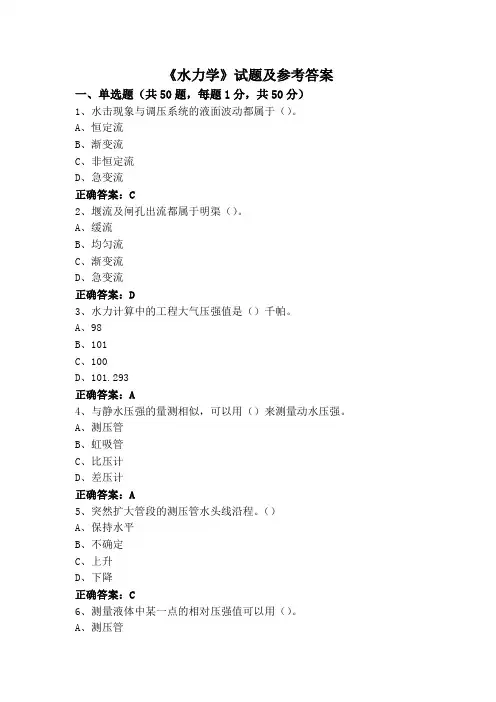

《水力学》试题及参考答案
《水力学》试题及参考答案一、单选题（共50题，每题1分，共50分）1、水击现象与调压系统的液面波动都属于（）。
A、恒定流B、渐变流C、非恒定流D、急变流正确答案：C2、堰流及闸孔出流都属于明渠（）。
A、缓流B、均匀流C、渐变流D、急变流正确答案：D3、水力计算中的工程大气压强值是（）千帕。
A、98B、101C、100D、101.293正确答案：A4、与静水压强的量测相似，可以用（）来测量动水压强。
A、测压管B、虹吸管C、比压计D、差压计正确答案：A5、突然扩大管段的测压管水头线沿程。
（）A、保持水平B、不确定C、上升D、下降正确答案：C6、测量液体中某一点的相对压强值可以用（）。
A、测压管B、比压计C、压差计D、差压计正确答案：A7、管道中心处的切应力为（），沿半径方向逐渐增大，管壁处达到最大。
A、0B、0.4PaC、0.3PaD、0.2Pa正确答案：A8、管嘴出流的泄流量( )孔口出流的泄流量。
A、相等B、不确定C、大于D、小于正确答案：C9、有一定大小尺寸的实际水流一般称为（）。
A、元流B、微小流束C、流管D、总流正确答案：D10、均质孔隙介质中渗流流速与水力坡度的一次方成（），并与土的性质有关。
A、对数关系B、反比C、平方关系D、正比正确答案：D11、堰流为自由出流，其淹没系数（）1.0。
A、等于B、小于C、小于等于D、大于正确答案：A12、总水头线与基准面之间的几何高度代表了（）的大小。
A、流速水头B、测压管水头C、总水头D、压强水头正确答案：C13、若压力体为实（）压力体，则作用于曲面上的静水总压力的垂直分力的方向（）。
A、与曲面正交B、铅垂向下C、铅垂向上D、与曲面的切平面正交正确答案：B14、水力坡度是表示单位重量液体在单位流程上的（）。
A、水头损失B、位置升高C、位置降低D、压强降低正确答案：A15、圆管均匀层流的流速分布为（）。
A、抛物线B、指数曲线C、直线D、对数曲线正确答案：A16、水跃函数曲线的上支为增函数，水流为缓流，代表（）。
水力学历年试卷及答案[1]
![水力学历年试卷及答案[1]](https://img.taocdn.com/s3/m/48ef9f016c85ec3a87c2c5ef.png)
2007年一 ，名词解释：1．连续介质：流体质点完全充满所占空间，没有间隙存在，其物理性质和运动要素都是连续分布的介质。
2．流线： 某一确定时刻t ，在流场中一定有这样的曲线存在，使得曲线上各点处的流体质点的流速都在切线方向，这样的曲线就叫做该时刻t 的流线。
3．长管：在水力计算中，管道沿程阻力远远大于局部阻力，局部阻力可以忽略不计的管道。
4．水跃：明渠水流从急流过渡到缓流状态时，会产生一种水面突然跃起的特殊局部水里现象，既在较短的渠段内水深从小于临界水深急剧地跃到大于临界水深的现象。
5。
渗流模型： 在保持渗流区原有边界条件和渗透流量不变的条件下，把渗流看成是由液体质点充满全部渗流区的连续总流流动。
二，解答题1. 温度对流体粘性系数有何影响？原因何在？答：温度升高时液体的粘滞系数降低，流动性增加，气体则相反，粘滞系数增大。
这是因为液体的粘性主要由分子间的内聚力造成的。
温度升高时，分子间的内聚力减小，粘滞系数就要降低。
造成气体粘性的主要原因则是气体内部分子的运动，它使得速度不同的相邻气体层之间发生质量和动量的变换。
当温度升高时，气体分子运动的速度加大，速度不同的相邻气体层之间的质量交换随之加剧，所以，气体的粘性将增大。
2. 写出总流伯努利方程，解释各项及方程的物理意义。
答：总流伯努利方程为：l h gV P Z gV P Z +++=++222222221111αγαγ其中：Z 表示总流过流断面上某点（所取计算点）单位重量流体的平均位置势能γP表示总流过流断面上某点（所取计算点）单位重量流体的平均压强势能。
gV 22α 表示总流过流断面上某点（所取计算点）单位重量流体的平均动能。
l h 表示总流过流断面上某点（所取计算点）单位重量流体的平均机械能损失，称为总流水头损失γPZ H P += 代表总流过流断面上单位重量流体的平均势能gV PZ H 22αγ++= 代表总流过流断面上单位重量流体的平均机械能3. 长度比尺为40的传播模型实验，测得船速为1.2m/s 时模型受到的波浪阻力为0.03N ，试求原型船速和原型船舶所受到的波浪阻力（以重力作用为主）答：根据牛顿一般相似原理：力的比例尺：2222pp p pF m m m mF l v F l v ρλρ==弗罗特数法则 22pmr p mv v F gL gL ==由以上两式得33p pmmF l F l =最终得p F =33pml l m F ⨯=3400.031920N ⨯=4. 利用圆管层流Re 64=λ ，水力光滑区25.0Re 3164.0=λ和粗糙区25.0)(d K =λ这三个公式，论证在层流中v h f ∝，光滑区75.1v h f ∝，粗糙区2v h f ∝答：因为g v d L h f 22αλ=，μρvL=Re（1）由题圆管层流Re64=λ ，所以vL ρμλ64=， 则：g v Ld h f 264αρμ= ，即av v g Ld h f ==264αρμ其中gLd a 264αρμ= 当流体，管长，管径一定时a 为定量，所以层流中v h f ∝。
水力学模拟试题及答案
水力学模拟试题及答案（一）1、选择题：（每小题2分）（1）在水力学中，单位质量力是指（）a、单位面积液体受到的质量力；b、单位体积液体受到的质量力；c、单位质量液体受到的质量力；d、单位重量液体受到的质量力。
答案：c（2）在平衡液体中，质量力与等压面（）a、重合；b、平行c、相交；d、正交。
答案：d（3）液体中某点的绝对压强为100kN/m2，则该点的相对压强为a、1 kN/m2b、2 kN/m2c、5 kN/m2d、10 kN/m2 答案：b（4）水力学中的一维流动是指（）a、恒定流动；b、均匀流动；c、层流运动；d、运动要素只与一个坐标有关的流动。
答案：d（5）有压管道的管径d与管流水力半径的比值d /R=（）a、8；b、4；c、2；d、1。
答案：b（6）已知液体流动的沿程水力摩擦系数与边壁相对粗糙度和雷诺数Re都有关，即可以判断该液体流动属于a、层流区；b、紊流光滑区；c、紊流过渡粗糙区；d、紊流粗糙区答案：c（7）突然完全关闭管道末端的阀门，产生直接水击。
已知水击波速c=1000m/s，水击压强水头H = 250m，则管道中原来的流速v0为a、1.54m b 、2.0m c 、2.45m d、3.22m答案：c（8）在明渠中不可以发生的流动是（）a、恒定均匀流；b、恒定非均匀流；c、非恒定均匀流；d、非恒定非均匀流。
答案：c（9）在缓坡明渠中不可以发生的流动是（）。
a、均匀缓流；b、均匀急流；c、非均匀缓流；d、非均匀急流。
答案：b（10）底宽b=1.5m的矩形明渠，通过的流量Q =1.5m3/s，已知渠中某处水深h = 0.4m，则该处水流的流态为a、缓流；b、急流；c、临界流；答案：b（11）闸孔出流的流量Q与闸前水头的H（）成正比。
a、1次方b、2次方c、3/2次方d、1/2次方答案：d（12）渗流研究的对象是（）的运动规律。
a、重力水；b、毛细水；c、气态水；d、薄膜水。
答案：a（13）测量水槽中某点水流流速的仪器有a、文丘里计b、毕托管c、测压管d、薄壁堰答案：b（14）按重力相似准则设计的水力学模型，长度比尺λL=100，模型中水深为0.1米，则原型中对应点水深为和流量比尺为a、1米，λQ =1000；b、10米，λQ =100；c、1米，λQ =100000；d、10米，λQ=100000。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
四川大学期中考试试题
（2015 ——2016 年第一学期）
课程号：课序号：课程名称：水力学任课教师：成绩：
11、根据雷诺试验的结果，液流型态不同，沿程水头损失的规律不同。
但水流的阻力与
液流型态无关。
（ × ）
12、湍流中，紧靠固体边界表明有一层极薄的粘性底层存在，粘性底层内为层流。
（ √ ）
13、谢齐公式是基于明渠均匀流的实测资料，因此不能用于不同的流态或流区。
（ × ）
14、串联管道可以按长管计算，也可能按短管计算。
（ √ ）
15、明渠均匀流的过水断面应与底坡线相垂直，同时也与水面线相垂直。
（ √ ）
二、选择题（本大题分10小题，每小题2分，共20分）
1、静止液体中同一点各方向的压强（ A ）。
A 数值相等
B 大小不等
C 水平方向分量数值相等
D 垂直方向分量数值相等
2、图示为两种液体盛于容器中，处于静止状态，且密度21ρρ>，则A 、B 两测压管中
的液面相对位置关系为（ B ）。
A B 管高于A 管 B A 管高于B 管
C A 、B 两管同高
D 与A 、B 测压管管径有关
3、关于水流流向问题的正确说法为（ D ）。
A 水流一定从高处向低处流
B 水流一定从压强大处向压强小处流
C 水流一定从流速大处向流速小处流
D 水流一定从机械能大处向机械能小处流
4、下列各组物理量中，属于同一量纲的是（ C ）。
A 长度、宽度、动力粘度
B 速度、密度、运动粘度
C 水深、管径、测压管水头
D 密度、重量、加速度
5、从作用力角度分析，在下列渠道中能产生均匀流的渠道为（ B ）。
A 平坡渠道
B 正坡渠道
C 逆坡渠道
D 非棱柱形正坡渠道
6、矩形断面渠道最小断面比能min s E 与相应的临界水深k h 之比min s k E h 的值为（ B ）。
A 2.0
B 3/2
C 2/3
D 1/3
7、矩形断面渠道中，水深为1.0m ，单宽流量为1m 3/(s ·m)，则该水流为（ A ）。
A 缓流
B 急流
C 临界流
D 层流
8、谢齐系数C 与沿程阻力系数λ的关系，下列正确的为（ C ）。
A
8/g C λ= B 8g C λ=
C 28g C λ=
D 28/g C λ=
9、已知水流的沿程阻力系数λ与雷诺数Re 无关，可判断该水流属于（ D ）。
A 层流区 B 湍流光滑区
C 湍流过渡粗糙区
D 湍流粗糙区
10、公式v RJ =不能用于（ C ）。
A 均匀流
B 急流
C 管流
D 明渠流
三、简答题（本大题共1小题，共18分）
1、图示A 、B 、C 为三条高程不同的坝身泄水管，其管径d ，长度L ，沿程阻力系数λ均相同，试问它们的泄流量是否相同，为什么？（6分）
答：三条泄水管的泄流量相同。
(2 分)
三条泄水管都是淹没出流，根据简单管道的流量公式:
淹没出流：2A gH μ=Q ，因为A 、B 、C 三条泄水管的作用水头H 都是上下水
四、作图题（本大题分3小题，共11分）
1、如下图所示的容器，装有密度为 的水，半圆弧BAC的半径为R，绘出BA上的水平压强分布图（给出A、B点的大小）及压力体。
（6分）
A
B
O C
R
h
2、定性绘出图示短管的总水头线和测压管水头线。
(5分)
五、计算题（本大题共4小题，总计36分）
1、图示一贮水设备，在C点测得绝对压强p=29430 Pa，h=2m，R=0.5m。
求半球曲面
AB 所受到液体的作用力。
（球体积公式343
V R π=球）。
（9分） h 0.5h p A B
R
C
解：质量力只有重力，等压面仍为水平面
将C 点的压强作用等效于高为H 的水柱，利用AB 的压力体即可求解。
C 位于0.5h 处。
等效水柱高度H=294303m 10009.81
p g ρ==⨯ 半球AB 的压力体如上图，所以压力圆柱半球F (V V )p p gV g ρρ==-
222圆柱（-0.5）=3.140.5(30.52) 1.57m V R H h π=⨯⨯⨯-⨯= 332半球22V 3.140.50.262m 33
R π==⨯⨯= 所以Fp=1000×9.81×（1.57-0.262）=12831.48N=12.83kN(方向向上)
2、有一倾斜放置的管道，管径由d 1=10cm ，突然扩大至d 2=20cm 。
试验时测得测压管1
和2中的水位分别为0.5m 和0.8m ，如图所示。
求管道流量Q 。
（建议取动能修正系数为1，突然扩大局部水头损失系数()2
21/1A A ξ=-，A 1、A 2分别为小管和大管的断面面积，ξ对应于大管的流速。
）(9分)
解：
2211（）/40.00785A d m π== （1）
2212（）/40.03142A d m π== （2）
突然扩大局部水头损失系数()2
21/19.015A A ξ=-= （3） 对测压管1和测压管2应用伯努利方程有：
2211221222w p v p v Z Z h g g g g
ρρ++=+++ （4） 其中：222w v h g
ξ= （5） 由连续性方程1122V A V A =有：124V V = （6）
由已知条件测压管1和2中的水位分别为0.5m 和0.8m 知：
2121()0.3p p Z Z g g
ρρ+-+= （7） （5）（6）（7）代入（4）得
2V =0.99m/s Q =A 2V 2=0.0311m 3/s
3、有一沿铅垂直立墙壁铺设的弯管，如图。
弯头转角为900，起始断面1-1与终止断面2-2间的轴线长度L 为3.14m ，两断面中心高差Z 为2m ，已知1-1断面中心处动水压强p 1为117.6KN/m 2，两断面之间的水头损失h w 为0.1m ，管径为0.2m ，求当管中通过流量Q =0.06m 3/s 时，水流对弯管的作用力。
(9分)
1
1
22
解：
如上图所示，取渐变流断面1-1和2-2，以2-2断面为基准面，建立如图坐标系，写1-1和2-2断面间水流的能量方程：
2212022w p p v v Z h g g g g
ρρ∆++=+++ （1） 化简有：21w p p Z h g g
ρρ=∆+- （2） 将h w =0.1m,p 1=117.6kN/m 2代入（2）有：
212117600()10009.8(20.1)136.2/9.81000
w p p g Z h kN m g ρρ=∆+-=⨯+-=⨯弯头内的水重为：
214d π=断面的动水总压力：
117.6=⨯断面的动水总压力：。
