基坑管井降水方案
基坑开挖前5种常用井点降水方法
基坑开挖前5种常用井点降水方法井点降水法是在基坑开挖前，在基坑四周埋设一定数量的滤水管（井），利用抽水设备抽水使所挖的土始终保持干燥状态的方法。
井点降水法所采用的井点类型有：轻型井点喷射井点电渗井点管井井点深井井点等1、轻型井点轻型井点是沿基坑四周每隔一定距离埋入井点管（直径38—51m m，长5—7m的钢管）至含水层内，利用抽水设备将地下水从井点管内不停抽出，使原有地下水降至坑底以下。
在施工过程中要不断的抽水，直至施工完毕。
2、喷射井点如果仍采用轻型井点要采用多级井点，就会增加基坑挖土量、延长工期并增加设备数量，显然不经济。
因此，当降水深度超过8m时，宜采用喷射井点，降水深度可达8--20m。
喷射井点的设备，主要由喷射井管、高压水泵和管路系统组成。
3、电渗井点对于渗透系数很小的土（K小于0.1m/d），因土粒间微小空隙的毛细血管作用，可以采用的方法。
在饱和黏土中插入两根电极，通入直流电时，黏土粒即能沿电力线向阳极移动，称为电泳；而水分子则向阴极移动称为电渗。
电渗井点就是运用上述电渗现象，将一般轻型井点或喷射井点的井管作为阴极，并在其内侧相距约1.2m处增设对应的垂直阳电极。
阳极可用钢筋或其他金属材料插入，通电后土层中的水分子即能迅速渗至井管周围，便于抽出排水。
这种方法耗电多，只在特殊情况下使用4、管井井点管井井点就是沿基坑每隔一定距离设置一个管井，每个管井单独用一台水泵不断抽水来降低水位。
这在地下水量大的情况下比较适用。
接头处理：采用不少于2层60目塑料滤网包裹封缠。
最下部一节为沉淀管，以免接缝处挤入泥砂淤塞管井。
水泵：水泵的选型取决于出水量和抽水高度。
4.1管井成井工艺流程4.2管井施工质量要求降水施工的井深、井距必须根据设计要求定位、施工。
降水深度要达到设计要求，其水位线位于基坑底部下2m，基坑干燥。
井管抽水采用潜水泵抽水。
泵位于井管内距井盘底座约0.5m，用钢丝绳固定于井面，通过胶皮管将水从井中提至地面排掉，其中电气设备应安装控制装置，根据水量大小，使之抽水和停抽时问相配合达到施工需要。
基坑井点降水施工方案三篇
基坑井点降水施工方案三篇篇一：基坑井点降水施工方案XXXXX工程基坑井点降水施工方案编制人：审核人：审批人：企业名称：XXXXXXXXX有限责任公司编制日期：二00七年十一月二十日目录一、编制依据 (3)二、工程概况 (3)三、水文气象 (4)四、施工总目标 (4)五、降水处理方案 (5)六、井点降水施工方案 (5)1、施工准备 (5)2、井点安装 (6)3、抽水 (9)七、施工应急措施 (10)八、临时用电、用水 (11)九、质量保证措施 (11)十、安全保证措施 (14)十一、文明施工保证措施 (16)十二、附图附表 (17)一、编制依据1.国家现行施工验收规范、标准及广东省有关施工规定。
2.《岩土工程勘察报告》（XXXX地质工程勘察院）3.《建筑工程施工质量验收统一标准》（GB50300-20XX）4.广东省转发建设部[20XX]213号文件，关于“深基坑工程”的通知5、根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件的分析。
6、本企业现有的劳动力、技术、机械设备能力和施工管理经验。
7、本公司质量管理体系有关文件。
二、工程概况1、建筑概况：XXXXXXX工程建设地点为XXX市中区大道北侧，横岭路南侧，总建筑面积为7687.18㎡，其中地下为487.97㎡，地上为7199.21㎡，建筑基底面积为1027.65㎡。
该工程建筑结构形式为框架结构，地下一层，地上八层，局部九层，建筑高度为28.60m。
2、结构概况：本工程主体结构局部地下室采用平板筏基，基底标高为-5.500（-4.950，-5.700）m。
根据地质报告基础持力层为第○11、○12层粉质黏土或第○22层强风化片岩，其地基承载力特征值分别为fka=300kpa和fka=400kpa。
主体结构无地下室部分采用独立拄基，基底标高为-5.500（-1.800）m。
根据地质报告基础持力层为第○12层粉质黏土，其地基承载力特征值分别为fka=300kpa。
管井降水方案
目录一、基坑降水方案总体技术思路 (1)二、组织机构： (1)三、降水设计计算： (2)四、井点布置： (3)五、施工工艺程序: (3)六、防止沉降措施 (5)七、各项资源需要量计划 (6)1、劳动力需要量计划： (6)2、施工机械需要量计划： (6)七、进度计划： (6)降水施工方案一、基坑降水方案总体技术思路采用深井井点降水，做法是在深基坑的内部埋置深于基底的井管，使地下水通过设置在井管内的潜水电泵将地下水抽出，使地下水位低于坑底。
本法具有排水量大，降水深（＞15M），不受吸程限止，排水效果好；井距大，对平面布置的干扰少；可用于各种情况不受土层限止；成孔用人工和机械均可，较易于解决；井点制作、降水设备及操作工艺、维护均较简单，施工速度快等优点；但一次性投入大，成孔质量要求严格。
深井井点布置见基础工程施工方案中的挖土平面图，井点宜深入到透水层6~9M，通常还应比所需降水深度深6~8M，间距一般相当于埋深，为10~30M。
本工程设置为井深12M，沿基坑四周布置。
二、组织机构：由我公司组成基础施工项目部，在建设单位及总包方的授权、委托及领导下，对基坑支护、土方挖运工程进行全面管理并对基础施工阶段的安全、质量、工期、环保、文明施工等负责。
基础施工项目部组织机构设置如图所示。
说明：施工部由各专业施工队按统一的人员编制自行组建，设队长一人、工长一人、质检一人；其中机动施工部主要负责除土方挖运、基坑支护以外的基础施工阶段的其他工作。
基础施工项目经理部设专人进行环保、文明施工、扰民及民扰问题处理等工作。
三、降水设计计算：1. 基坑等效半径rr＝0.29(a+b)式中：a为基坑长度，约为119m（含每边井点到底板外皮距离）；b为基坑宽度，约为111m（含每边井点到底板外皮距离）。
即：r0=66.7m，综合考虑r取70m。
2. 影响半径R：R=2S HK式中：H为含水层厚，取12m ； S为降深，取12m；k 为渗透系数，取10m/d 。
深基坑管井降水施工方案
深基坑管井降水施工方案一、引言深基坑降水施工是在建设大型地下工程时必不可少的一环，特别是在地下水位较高，土壤较松软的情况下。
其中，管井降水作为一种有效的降水手段，被广泛应用于深基坑工程中。
本文将探讨深基坑管井降水施工方案的设计原则、具体操作步骤和注意事项，以期为相关工程的施工提供参考依据。
二、管井降水设计原则1.合理设置管井位置：管井应根据基坑周边地质情况和降水需要合理设置，以达到最佳降水效果。
2.管井井底设置防渗措施：在管井井底应设置防渗层或采用防渗材料，避免地下水渗透至基坑内部。
3.管井排水管道设置：排水管道布局应合理，管道材质应选用抗腐蚀性能好的材料。
4.加强监测和调整：施工中应设置水位监测点，随时监测管井降水效果，必要时进行调整。
三、具体操作步骤1.实地勘测：根据工程地质情况，确定管井位置，进行地质勘测。
2.井筒施工：按设计要求，对管井井筒进行挖掘和支护工作。
3.排水管道施工：铺设排水管道，并进行连接和密封工作。
4.降水操作：启动降水设备，控制排水流量，逐步降低基坑水位。
5.监测调整：随时监测管井降水效果，根据监测结果进行调整。
四、注意事项1.安全第一：施工人员需遵守相关安全规定，穿戴好安全装备。
2.严格按照设计要求施工：对管井位置、井筒施工、排水管道施工等严格按照设计要求进行，确保施工质量。
3.监测及时：对管井降水过程中的水位变化和设备运行情况进行实时监测，及时处理异常情况。
4.保护环境：施工完成后，要对施工现场进行清理，确保环境整洁。
五、结论深基坑管井降水施工是深基坑工程中的重要环节，正确的施工方案和操作步骤对工程的安全和顺利进行起到至关重要的作用。
只有严格按照设计要求进行施工，合理设置管井位置，加强监测调整，才能确保管井降水效果良好，为工程顺利进行提供坚实的保障。
六种常用基坑降水方法
六种常用基坑降水方法基坑降水是保证基础质量的重要步骤，常用的基坑降水方法有多种，如何选用适当的降水方法呢？明沟加集水井降水明沟加集水井降水是一种人工排降法。
它主要排除地下潜水、施工用水和天降雨水。
在地下水较丰富地区，若仅单独采用这种方法降水，由于基坑边坡渗水较多，锚喷网支护施工难度加大。
因此，这种降水方法一般不单独应用于高水位地区基坑边坡支护中。
轻型井点降水轻型井点降水适用于基坑面积不大，降低水位不深的场合。
该方法降低水位深度一般在3～6米之间，若要求降水深度大于6米，理论上可以采用多级井点系统，但要求基坑四周外需要足够的空间，以便于放坡或挖槽。
页脚内容1喷射井点降水喷射井点系统能在井点底部产生250毫米水银柱的真空度，其降低水位深度大，一般在8～20米范围。
它适用的土层渗透系数与轻型井点一样，一般为每日0.1～50米。
但其抽水系统和喷射井管很复杂，运行故障率较高，且能量损耗很大，所需费用比其他井点法要高。
电渗井点降水电渗井点适用于渗透系数很小的细颗粒土，如粘土、亚粘土、淤泥和淤泥质粘土等。
这些土的渗透系数小于每日0.1米，它需要与轻型井点或喷射井点结合应用，其降低水位深度决定于轻型井点或喷射井点。
页脚内容2管井井点降水管井井点适用于渗透系数大的地层，地下水丰富的地层，以及轻型井点不易解决的场合。
每口管井出水流量可达到每小时50~100立方米，土的渗透系数在每日20-200米范围内，这种方法一般用于潜水层降水。
页脚内容3深井井点降水深井井点降水是基坑支护中应用较多的降水方法，它的优点是排水量大、降水深度大、降水范围大等。
对于砂砾层等渗透系数很大且透水层厚度大的场合，一般用轻型井点和喷射井点等方法不能凑效，采用此法最为适宜。
页脚内容4。

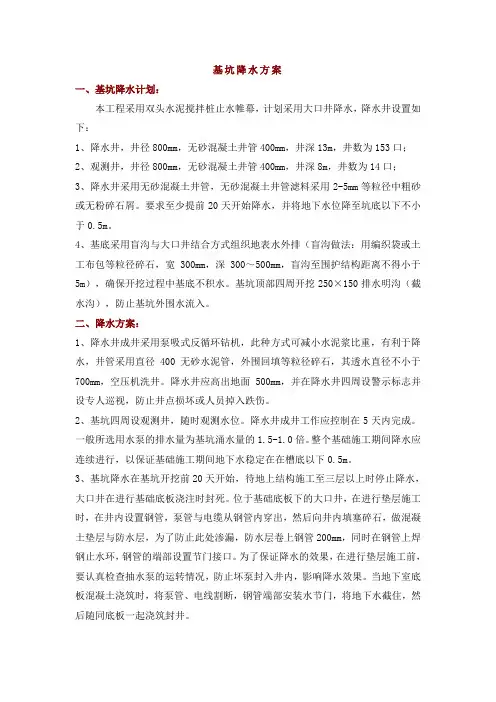

基坑降水方案
基坑降水方案一、基坑降水计划：本工程采用双头水泥搅拌桩止水帷幕，计划采用大口井降水，降水井设置如下：1、降水井，井径800mm，无砂混凝土井管400mm，井深13m，井数为153口；2、观测井，井径800mm，无砂混凝土井管400mm，井深8m，井数为14口；3、降水井采用无砂混凝土井管，无砂混凝土井管滤料采用2-5mm等粒径中粗砂或无粉碎石屑。
要求至少提前20天开始降水，并将地下水位降至坑底以下不小于0.5m。
4、基底采用盲沟与大口井结合方式组织地表水外排（盲沟做法：用编织袋或土工布包等粒径碎石，宽300mm，深300～500mm，盲沟至围护结构距离不得小于5m），确保开挖过程中基底不积水。
基坑顶部四周开挖250×150排水明沟（截水沟），防止基坑外围水流入。
二、降水方案：1、降水井成井采用泵吸式反循环钻机，此种方式可减小水泥浆比重，有利于降水，井管采用直径400无砂水泥管，外围回填等粒径碎石，其透水直径不小于700mm，空压机洗井。
降水井应高出地面500mm，并在降水井四周设警示标志并设专人巡视，防止井点损坏或人员掉入跌伤。
2、基坑四周设观测井，随时观测水位。
降水井成井工作应控制在5天内完成。
一般所选用水泵的排水量为基坑涌水量的1.5-1.0倍。
整个基础施工期间降水应连续进行，以保证基础施工期间地下水稳定在在槽底以下0.5m。
3、基坑降水在基坑开挖前20天开始，待地上结构施工至三层以上时停止降水，大口井在进行基础底板浇注时封死。
位于基础底板下的大口井，在进行垫层施工时，在井内设置钢管，泵管与电缆从钢管内穿出，然后向井内填塞碎石，做混凝土垫层与防水层，为了防止此处渗漏，防水层卷上钢管200mm，同时在钢管上焊钢止水环，钢管的端部设置节门接口。
为了保证降水的效果，在进行垫层施工前，要认真检查抽水泵的运转情况，防止坏泵封入井内，影响降水效果。
当地下室底板混凝土浇筑时，将泵管、电线割断，钢管端部安装水节门，将地下水截住，然后随同底板一起浇筑封井。
管井降水的施工方案
管井降水的施工方案1. 引言降水施工方案是指在地下工程中，为了保证工作面的安全和施工进度，采取措施降低地下水位的施工方案。
管井降水作为其中一种降水方法，被广泛应用于深基坑、地铁隧道等地下工程施工中。
本文将从施工前的工程调查，施工方案的制定，降水井的施工过程，以及施工后的水位监测等方面，详细介绍管井降水的施工方案。
2. 工程调查施工前的工程调查是制定降水施工方案的基础。
包括地下水位测量、岩土层分析、井型设计等内容。
2.1 地下水位测量地下水位测量是了解地下水的水位变化规律和水位分布的重要手段。
可以通过既有的地下水位测点的数据，了解地下水位的变化趋势和幅度，从而更好地制定降水方案。
2.2 岩土层分析通过对地下岩土层的分析，可以确定岩土层的渗透性和稳定性，为设计降水方案提供依据。
包括岩土层的物理性质、水文地质性质等内容。
2.3 井型设计井型设计是指根据工程需要和地下岩土层的情况，确定降水井的类型、数量和位置。
可以采用单井降水法、群井降水法等不同的降水井类型，并根据现场情况确定降水井的数量和位置。
3. 施工方案制定制定施工方案是根据地下工程的特点和地质条件，结合降水施工的要求和要实现的目标，确定具体的施工方案。
3.1 降水井布置根据井型设计结果，确定降水井的布置方案。
可以根据现场情况确定井的间距和排列方式，保证整个工程区域内的地下水能够有效地被降低。
3.2 降水设备选型根据地下水位、井型布置和降水需求等因素，选用合适的降水设备。
可以选择排水泵、排水管道等设备，并根据现场布置进行连接和安装。
3.3 施工时间和周期根据工程进度和施工要求，确定降水的施工时间和周期。
需要确保施工期间地下水能够被有效地降低，不影响施工进度。
4. 管井降水的施工过程管井降水的施工过程包括井口开挖、井壁支护、井筒灌浆、井施工等环节。
4.1 井口开挖根据施工方案，按照设计要求，进行井口的开挖。
可以采用人工开挖或机械开挖的方式进行。
4.2 井壁支护井壁支护是为了保持井壁的稳定性和安全性。
地下车库基坑工程管井降水及土方开挖施工方案
地下车库基坑工程管井降水及土方开挖施工方案一、前言地下车库基坑工程是城市建设中常见的工程项目，其中降水和土方开挖是关键的施工环节。
本文将针对地下车库基坑工程中管井降水和土方开挖的施工方案进行探讨和总结，以确保工程施工的顺利进行。
二、管井降水方案1. 降水原理管井降水是指通过设置排水管井，利用抽水设备将基坑中的地下水位降低，以确保基坑周边土体的稳定。
降水过程需要考虑地下水位、降水速度等因素。
2. 设计方案•确定管井布设位置，保证覆土良好，避免地下水流入基坑。
•选择适当排水管材料和规格，确保排水效果。
•合理设置抽水设备，进行定期检查和维护。
3. 施工方法•按设计要求施工管井，保证连接紧密，防止漏水。
•安装抽水设备并进行试运行，监测降水效果。
•定期检查管井和抽水设备的运行情况，确保降水效果。
三、土方开挖施工方案1. 开挖前准备•清理基坑周边建筑物和设施，确保施工安全。
•制定土方开挖方案，确定开挖顺序和深度，并考虑土方运输和堆放等问题。
2. 开挖方法•采用机械开挖，根据设计要求逐层逐步进行。
•定期检查开挖边坡稳定情况，确保施工安全。
•控制土方开挖速度，避免发生坍塌事故。
3. 土方处理•对开挖出的土方进行分类处理，合理利用或运输处理。
•处理好开挖现场，清理杂物，确保施工场地整洁。
四、总结地下车库基坑工程管井降水及土方开挖施工方案是地下车库建设中重要的环节，合理的降水和土方开挖方案能够保障工程的顺利进行，减少施工风险。
在实际施工中，施工单位应严格按照设计要求和施工方案进行操作，确保施工质量和安全。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基坑管井降水方案
马鞍山南部承接产业转移新区
年陡安置房37#～39#楼工程
管
井
降
水
专
项
方
案
马鞍山黄山建筑安装有限责任公司
1月30日
目录
一、工程概况及总体降水方案
二、降水施工方案编制依据
三、工程地质情况
五、降水设计及布置
六、施工准备
七、主要施工方法
八、组织保证措施
九、安全保证措施
附图：《37#楼降水平面布置图》、《39#楼降水平面布置图》
一、工程概况
工程名称：年陡安置房37#～39#楼工程
工程地址：马鞍山当涂县年陡乡
建设单位：马鞍山市南部承接产业转移新区经济技术发展有限公司设计单位：安徽汇华建筑设计有限公司
监理单位：合肥工大监理有限公司
年陡片安置房B组团37#～39#楼位于马鞍山当涂县年陡乡，总建筑面积28426.55m2,其中地下室建筑面积507.04 m2，商业面积7207.59 m2,住宅部分建筑面积：37＃楼7337.36m2；38＃楼7337.36m2；39＃楼6037.2m2；建筑高度：53.95m(主体屋面)；建筑层数：38#楼为地下1层+地上18层,37#及39#楼均为地上18层，其中商店2层。
37#楼承台基坑底标高为－3.35米，38#楼承台基坑底标高为－5.15米，39#楼承台基坑底标高为－3.35米。
根据地质勘察报，发现该地段地下水位较高，须采取降水措施，才能保证工程正常施工。
我单位根据本工程的实际施工情况采用管井降水方案。
二、降水施工方案编制依据
1、《年陡安置房37#～39#楼设计图纸》；
2、《年陡二期地质勘察报告》；
3、《建筑与市政降水工程技术规范》；
三、工程地质及水文地质条件
1、土体工程地质层的划分和评述
场地地层层顶埋深、层顶标高统计表
各土层渗透性一览表
2、场地水文地质条件
2.1地表水
场地地表水主要为水沟及鱼塘水,水位一般为4.5～6.0m，塘底标高
3.0～6.0m不等，底部分布有0.3～1.0m厚度淤泥。
水体主要受大气降水的补给。
水体受人工控制，基本不流动，以静止水为主。
2.2地下水
2.2.1 地下水类型
场地地下水主要为孔隙潜水和微承压水，潜水赋存于⑥层以浅土体中，微承压水主要赋存于⑥层以深砂性土中，与潜水水力联系紧密，有互补作用。
2.2.2 地下水补给、迳流、排泄条件
孔隙潜水主要接受大气降水、地表水响入渗及侧向补给，迳流缓慢，以蒸发排泄和侧向迳流为主，水位动态受季节性变化影响明显。
微承压水主要赋存于⑥层以深砂性土中，与潜水水力联系紧密，有互补作用，接受上部潜水越流补给和侧向补给，以侧向迳流为主，该含水层埋深较大，对工程建设基本没有影响。
2.2.3 地下水水位
勘探期间，测得潜水初见水位埋深0.70～1.70m(水位:5.76～5.97m)，稳定水位埋深为0.50～1.50m(水位:5.96～6.17m)。
据邻近区域水文地质资料表明，场地地下水位年变幅在1.00m左右,历史是高水位 7.00m，近3～5年最高地下水位6.50m
四、方案选择
1 、基坑降水是工程的先行工作，由于地下水位较浅和地下水的毛细上升作用，地基土中的空隙几乎为水所饱和，地基土的粘度很大，使得开挖和。
