架空光缆线路施工工艺(重庆信科)
光缆敷设(直埋、架空)施工方案
光缆敷设（直埋、架空）施工方案（一）路由复测工序及施工方法（1）定线：根据设计施工图，在前方三角位桩或转角桩上竖起大标旗，始标点至大标旗间插入两根以上花杆，始标、花杆和大标旗成一直线，以此画线和丈量距离。
复测中需改变路由时，如遇有新路由比原路由增加长度超过100m、连续变更路由超过2km或改变水线路由等情况应报相关部门审批后方可修改。
（2）测距：测地面距离时一般使用100m地链。
地链应每天用皮尺校正以免由于地链变化而造成测量误差。
测距时拉前后链人员应保持在始标至大标旗的直线上，地链应拉直，平行于地面。
穿越较大障碍物<铁路、河流、一、二级公路等>时，如位置变更应测绘出新的断面图。
每隔100m打一计数桩，在转角点穿越障碍处应打定位桩。
桩号应随时与绘图、记录者核对。
在前后桩之间把地链接直沿地链用白灰画线，沿途预留处应画出，余留长度应记入距离数之内。
（3）绘图：核实复测的路由与设计施工图有无差异，路由变动部分应按施工图的比例绘出路由位置及路由两侧50m以内的地形和主要建筑物。
核实施工图上的各种障碍及“防护”段落。
提供配盘及光缆运输、施工车辆进入通路的资料<障碍分布及沿途交通情况等>。
（二）光缆等器材检验方法1、单盘光缆的检验（1）单盘检验应在光缆运达现场分囤点后进行，检验后不宜长途运输。
（2）单盘检验前的准备工作：①熟悉施工图技术文件订货合同，了解光缆规格等技术指标、中继段光功率分配等；②收集、核对各盘光缆的出厂产品合格证书、产品出厂测试记录等；（3）外观的检查：①检查光缆盘有无变形，护板有无损伤，做好记录，与供应商一起开盘检查，并将出厂合格证及技术参数资料保存。
②开盘后先检查光缆外表有无损伤，如有损伤做好记录，如有出厂的记录或卡片收好保存。
③剥开光缆头。
有A、B端要求的识别端别，识别光缆种类，并在盘上用红漆标上新编盘号，光缆种类及外端端别。
（4）进行光性能检验：①衰耗测试：采用光时域反射仪（OTDR）测试；加1km左右尾纤，以消除OTDR的盲区，测试做好记录。
架空光缆 施工方案
架空光缆施工方案架空光缆是指通过设置线杆或电缆桥架等设备，将光缆物理层绝缘导线、光缆电缆等线材悬挂在空中，而不用埋设在地下。
与地下光缆相比，架空光缆具有施工周期短、维护方便、成本低等优点。
下面是一份架空光缆施工方案，旨在帮助项目施工人员有效地实施光缆架空施工。
1. 前期准备工作1.1 项目概述：明确项目范围、特殊要求和交付时间等基本信息。
1.2 设计方案确认：对架空光缆的布线方案进行评估和确认，确保适应项目需求和环境特点。
1.3 物料准备：根据设计方案需求，准备光缆线材、导线、电杆、电缆桥架等物料，并确保其质量达到要求。
2. 施工步骤2.1 设计布线：根据设计方案，在施工现场进行实地勘查，确定光缆线路的悬挂路径、线杆数量和位置，并绘制出详细的施工图纸。
2.2 准备线材：根据实地勘查结果，将准备好的光缆线材进行剪切、连接和预处理，确保其长度和接头质量符合施工要求。
2.3 张设光缆：根据施工图纸，将预处理好的光缆线材悬挂在电杆的横担上，并利用绳索、卡子等固定设备将光缆与电杆牢固地连接起来，确保其正常运转和安全。
2.4 安装配套设备：根据实际需要，将光缆配线架、接头盒等配套设备安装在电杆上，并与光缆线材进行连接，完成光缆架空施工的基本框架。
2.5 连接导线：在光缆架空施工的过程中，根据需要，将必要的导线连接在光缆上，完成电源供电和信号传输的连接。
2.6 调试和测试：完成架空光缆施工后，进行相关设备的调试和测试，确保光缆的正常工作。
3. 安全措施3.1 施工现场安全：在施工期间，必须设置标示牌、警示线等安全设施，保证施工现场的安全，避免工人和过往车辆受到影响。
3.2 个人安全防护：施工人员必须佩戴符合标准的安全帽、防护鞋、防护眼镜等个人防护装备，确保工作安全。
3.3 设备检查：施工前要对使用的设备和工具进行检查，确保其安全可靠，避免发生故障和意外事故。
4. 后期维护4.1 定期检查：架空光缆施工完成后，定期对线杆、电缆桥架等设备进行检查，确保其牢固度和安全性。
架空光缆敷设主要工序及一般要求
架空光缆敷设主要工序及一般要求一. 立杆1. 打杆洞:打洞前要找正洞位(水泥杆角杆约内移半个根径)，划准挖洞范围。
挖好的杆洞，洞深应符合规定，其偏差不得超过±5cm。
2. 打拉线洞：必须保证拉线地锚洞的位置正确；深度必须严格按照设计要求。
3. 立杆前的准备工作。
1) 检验杆洞深度是否符合规定，如洞深不够，应继续挖深至要求为止。
2) 水泥杆在立杆前，还应检查核对电杆规格是否符合设计规定。
3) 根据电杆的规格程式、重量和工作地点的地势、土壤等条件选择适当的立杆方法和配备必要的人员。
4. 立杆的要求。
1) 直线线路上的电杆应成一直线，不得有眉毛弯或S弯。
电杆竖立要垂直，直线段上个别电杆的杆根偏差，左右不得超过5cm，前后偏差不得超过30cm。
杆梢前、后、左、右倾斜不得超过半个梢径。
2) 市内架空线路拉线出土为50-60cm，长途市内架空线路拉线出土为20-30cm。
用拉线加固的角杆，杆根应向转角内移约一个根径，拉线收紧后，杆梢应向外角倾斜约5-10cm，以便吊线收紧后，杆梢回到原转角点上。
3) 终端杆应向外略有倾斜，以便吊线收紧后接近于垂直，但不得有向内倾斜现象。
4) 杆根培土应坚实牢固。
培土应成圆锥形，高度15cm左右。
二. 拉线的制作1. 一般要求：拉线的距高比一般应取1，如受地形限制，也不得小于0.75；拉线材料一般采用镀锌钢绞线，常用的有7/2.2、7/2.6、7/3.0三种规格。
2. 拉线出土位置的允许偏差：各种拉线的方向应符合测量中的规定，其拉线入土点与正确入土点之间的左右偏差，角杆及各种顶头拉线不超过5cm，抗风、防凌拉线不超过10cm。
3. 拉线的扎固方法一般有三种：另缠法、夹板法和卡固法。
三. 吊线的安装与敷设1. 架空光缆的吊线敷设要求及垂度标准参照《架空电缆的敷设方法》及工程设计规定。
2. 光缆吊线放设前,应装好光缆吊线的固定物,光缆吊线应用三眼单槽夹板(以下简称吊线夹板)的安装方法应符合标准。
架空光缆施工技术
架空光缆施工技术摘要：架空光缆施工技术是一种将光纤电缆系统安装在地面上的技术。
本文将重点介绍架空光缆施工技术的基本原理、施工过程、施工注意事项以及该技术的应用领域。
1. 引言随着通信技术的迅速发展，光纤电缆系统的应用越来越广泛。
架空光缆施工技术是光纤电缆系统的一种重要安装方式，通过将光缆安装在高架设施上，实现信号的传输。
本文将对架空光缆施工技术进行详细介绍。
2. 架空光缆施工技术的基本原理架空光缆施工技术是通过在电力杆、通信塔等高架设施上安装光缆，实现数据、语音、视频等信号的传输。
光缆一般由内芯、衬套、护套等组成，将光纤精密地包裹起来，保护光纤的完整性。
架空光缆施工技术主要包括光缆的固定、布线以及光缆与设备之间的连接。
3. 架空光缆施工技术的施工过程（1）确定架空光缆的安装位置：在施工前，需要根据实际需求确定光缆的安装位置，包括确定高架设施的合适位置以及确定光缆沿路线所需的塔杆数量。
（2）光缆固定：在安装高架设施之后，将光缆固定在高架设施上。
固定方式可以选择钢丝绳固定或使用专用的夹具进行固定。
（3）光缆布线：根据实际需求，将光缆沿着高架设施的路径进行布线。
注意布线的走向，避免与其他电缆、导线交叉。
（4）光缆连接：将光缆与设备进行连接，通常使用光纤连接盒进行连接。
在连接过程中，需要保证光纤的质量，并且按照正确的方式进行连接。
4. 架空光缆施工技术的注意事项（1）安全第一：施工过程中，需要严格遵守相关的安全规定，佩戴必要的安全装备，确保工作人员和设备的安全。
（2）施工质量：光缆的施工质量直接影响到通信信号的传输质量，因此，在施工过程中，需要严格按照要求进行操作，确保光缆的完整性和连接质量。
（3）环境因素：在选择高架设施和安装位置时，需要考虑环境因素对光缆的影响，如风、雨、日晒等。
避免光缆受损或影响信号传输质量。
5. 架空光缆施工技术的应用领域架空光缆施工技术广泛应用于城市通信网、农村通信网、高速公路通信网等各类通信网络建设中。
架空光缆施工方案
架空光缆施工方案1. 引言架空光缆是一种通过悬挂在电线杆或其他支撑物上的光缆系统。
它被广泛应用于城市、农村和山区的通信网络建设中。
架空光缆的特点是安装方便、成本低廉、维护简单等，因此在实际工程中被广泛采用。
本文将介绍一种架空光缆的施工方案，包括施工准备、施工步骤、安全措施等内容。
2. 施工准备在进行架空光缆施工前，需要进行一系列的准备工作，包括选址、材料准备、施工方案设计等。
2.1 选址选址是架空光缆施工的重要环节，需要考虑以下几个因素：•架空光缆的起点和终点位置，根据实际需求确定。
•选取合适的支撑物，通常选择电线杆、通信塔等。
•必要时进行勘测，确定架设光缆的路径和长度。
2.2 材料准备施工所需的材料主要包括光缆、吊线、夹具、支架等。
这些材料应提前准备齐全，并进行检查和清点。
2.3 施工方案设计根据选址情况和实际要求，设计合理的施工方案。
方案应包括施工线路、吊线方式、安全措施等内容。
3. 施工步骤3.1 确定施工线路根据选址结果，确定架设光缆的线路。
通常情况下，选择最短路径和最安全的线路。
3.2 设置支撑物在施工线路上选择合适的支撑物，并进行支撑物的安装。
安装时需要注意支撑物的稳固性和牢固性。
3.3 架设吊线将吊线固定在支撑物上，确保吊线的牢固。
吊线的长度和张力要适当，防止光缆在架设过程中被拉断。
3.4 拉设光缆根据吊线将光缆拉设到相应的位置。
拉设过程中需要注意光缆的张力，以免产生过大的拉力导致光缆损坏。
3.5 夹固光缆在吊线和支撑物之间使用夹具夹住光缆，固定光缆的位置。
夹具的选择要符合光缆规格，确保夹持效果。
3.6 检查和测试在光缆架设完成后，进行检查和测试工作，确保光缆的质量和运行状态。
这包括检查光缆的连接、测试光缆的传输性能等。
4. 安全措施在进行架空光缆施工时，需要采取一系列的安全措施，以确保施工人员的安全和施工过程的顺利进行。
主要的安全措施包括：•施工人员必须佩戴合适的安全防护用品，如安全帽、安全鞋、手套等。
架空光缆施工方案

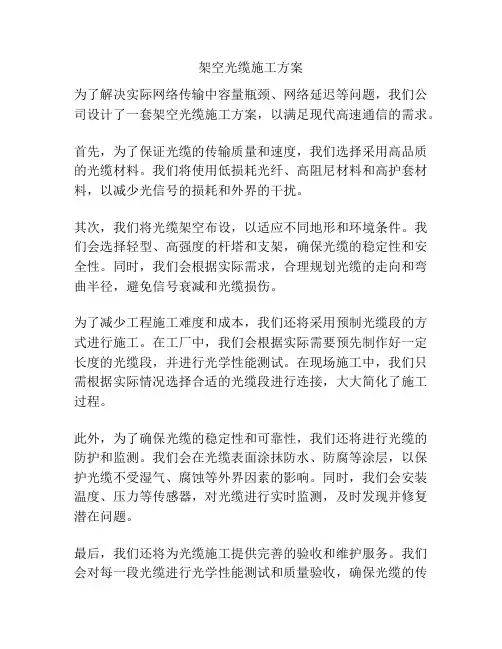

架空光缆施工方案
为了解决实际网络传输中容量瓶颈、网络延迟等问题，我们公司设计了一套架空光缆施工方案，以满足现代高速通信的需求。
首先，为了保证光缆的传输质量和速度，我们选择采用高品质的光缆材料。
我们将使用低损耗光纤、高阻尼材料和高护套材料，以减少光信号的损耗和外界的干扰。
其次，我们将光缆架空布设，以适应不同地形和环境条件。
我们会选择轻型、高强度的杆塔和支架，确保光缆的稳定性和安全性。
同时，我们会根据实际需求，合理规划光缆的走向和弯曲半径，避免信号衰减和光缆损伤。
为了减少工程施工难度和成本，我们还将采用预制光缆段的方式进行施工。
在工厂中，我们会根据实际需要预先制作好一定长度的光缆段，并进行光学性能测试。
在现场施工中，我们只需根据实际情况选择合适的光缆段进行连接，大大简化了施工过程。
此外，为了确保光缆的稳定性和可靠性，我们还将进行光缆的防护和监测。
我们会在光缆表面涂抹防水、防腐等涂层，以保护光缆不受湿气、腐蚀等外界因素的影响。
同时，我们会安装温度、压力等传感器，对光缆进行实时监测，及时发现并修复潜在问题。
最后，我们还将为光缆施工提供完善的验收和维护服务。
我们会对每一段光缆进行光学性能测试和质量验收，确保光缆的传
输质量达到规定标准。
对已铺设的光缆，我们将定期进行维护和保养，及时处理可能影响传输质量的故障。
综上所述，我们的架空光缆施工方案采用高品质材料、合理布设、预制光缆段、防护监测等措施，以确保光缆的稳定性、可靠性和传输质量。
同时，我们还提供完善的验收和维护服务，以保证客户的网络通信顺畅和高效。
架空光缆线路施工技术要求
架空光缆线路施工技术要求
一、前期准备
1、勘测：草图、行政区划、拓扑的调查勘测，视情况确定光缆的走线。
2、路由选择：考虑施工条件、经济投资性、实用性、环保要求等，
选择最优的施工路由和工程技术参数。
3、审批：根据施工要求，经过执法机关、主管机关或相应团体、部
门的许可、批准、备案等程序审批。
4、工程准备：拟定及修改施工图，完成技术资料、施工材料及设备、施工标准准备等。
二、架空光缆线路施工技术
1、准备工作：检查光缆线路安装位置及高低，安装支架、回转折箍
及电拉桩等。
2、熔接施工：将光缆接到本局指定的电拉桩上，然后由光缆拉绳拉
到指定支架上，并用钢索紧紧固定，拉紧钢索后，用电缆分支接头将各层
之间的光缆分支连接。
3、破拆工序：纤芯之间的连接采用熔接工艺，熔接时先将芯纤打结，然后用溴氢熔接，检查熔接是否正确，熔接后用长度不少于200mm的专用
电缆束扎结，再用尼龙丝带紧固。
4、拉纤护层安装工作：将拉纤护层安装在指定支架上，按技术要求
安装完毕后，检查护层振动及破损情况，护层断裂小于5mm以内。
光缆(地埋、架空)施工方案
地埋光缆施工方案1）径路复测以设计文件为依据，协同业主、监理对光缆径路进行复测，确定防护方式、数量、规格及施工方法。
确定光缆布放时卸车地点。
确定穿越公路、铁路的具体位置及施工方法。
2）单盘测试对照订货合同核对单盘光缆的规格程式和制造长度，出厂测试资料及合格证是否齐全。
外观检查：检查外包装有无破损，将外包装有严重损坏或外护层有损伤的重点进行检查。
光缆开盘后，确认A、B端并在盘上标注明确，用光时域反射仪测试光缆长度。
在1310nm、1550nm双窗口测试单盘光缆光纤损耗、每公里平均损耗及背向散射曲线的均匀性。
同时提前一天通知旁站监理工程师进行旁站，签认测试记录表。
3）光缆配盘首先应该综合单盘测试资料，单模光纤按模场直径差别最小配盘。
根据目前光缆制造技术，如采购方无特殊要求，工厂在成缆时，一般制成2km的标准盘，配盘时应重点考虑光纤的光学特性和几何特性。
由于光纤拉制时可制成几十公里乃至上百公里的光纤，所以在成缆后，相邻出厂编号光缆内部光纤的光学特性和几何特性比较接近，配盘时最好按光缆的出厂编号顺序配盘。
将合格的单盘测试有关数据填写在配盘卡片上。
配盘卡填写好后，按配盘原则及技术要求，排列单盘光缆的顺序。
根据径路复测台帐光缆沟长和所规定的各项预留长度，核算所配光缆的实际用长度，并在径路图上找出光缆接头点，接头位置尽量避免落在河床、水渠、坟地及其他障碍物上，若配盘盘长过长、过短或落在障碍物上，应进行适当调整。
配好的光缆进行一次全面检查，检查无误后，将配好的光缆卡片，从中继段的A端向B端编号，按顺序粘好，编制配盘表作为光缆敷设的施工资料。
4）光电缆沟的开挖开挖前，使用地下电缆探测仪进行径路探测，以防挖坏既有管线。
沿划刷白线进行开挖，沟底平直顺滑，开挖深度满足要求。
采用人工开挖，过轨、过道采用液压顶管方式通过，并提前预埋防护钢管。
区间光缆施工采取人工和机械开挖方式，站场光、电缆采用人工开挖方式。
严格按照复测路径白线标记开挖，电缆沟的转弯半径不小于光缆直径的20倍，沟底平整，保证沟底宽度在30～40cm之间。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2.9由于种种原因，水泥电杆需要加高时，可在杆梢上用槽钢接高的方 法，其伸出杆梢时长度不得超过1.5米。 2.10对于跨越山头、河流距离较长的跨越杆，应根据设计确定杆材、杆 型，采用等径水泥杆，H杆或钢杆等都要根据计算数据取定。 2.11稀土农田、沼泽地带的直线杆、角杆、跨越杆、终端杆、四方拉杆 的杆底必须垫以底盘，对于特别松软、土壤易下沉不稳定的地区应 考虑卡盘或固根横木，加固杆根。 2.12架空杆路竣工投产后，应按有关规定和建设单位要求统一编号。 2.13回土与夯实是关系到杆路安全稳定的关键。杆路杆洞必须分层（每 层30厘米）夯实；杆根培土高出地面10－20厘米；杂草、稀泥、冻 结夹雪的土块在、大石块等均不得填入洞内；市区回土夯实后，应 恢复被挖路面。
拉线地锚可用钢绞线制作，其钢绞线程应比上部拉线大一级，如上部钢绞线采用 7/3.0时， 地锚可用两根7/3.0钢绞线。制作式地锚鼻子应采用另缠法，用3.0钢线，缠扎长度与中把 相同（本工程采用混凝土拉线盘加钢柄） 3.12拉线地锚应埋设端正，不得偏斜，地锚的拉线盘（横木）应与拉线垂直。 3.13钢柄地锚出土长度宜为20－50厘米；钢绞线地锚出土长度，应为30－60厘米。 最大偏差为最大不得超过5厘米，最小不得小于30厘米。 3.14地锚出土点与拉线盘，横木间，应开一个斜槽使拉线与地锚成一直线，不得有 扛、顶现象。 3.15拉线地锚在地面上10厘米，地面下50厘米应涂防腐油，在易腐蚀地区，应用防 腐油浸透麻布条缠扎，使麻布条与钢绞线（钢柄）粘合成一体。
2016年3月30日 8
3.7拉线在电杆上装设位置，应不妨碍以后加设吊线为原则，一般终端拉、顶头拉、 角杆拉，顺线拉装设在吊线抱箍的上方约10－30厘米；防风拉线装设在吊线抱箍的 下方。双方拉隔装数8根，四方拉32根。 3.8拉线与水泥杆宜用抱箍法结合。拉线上把采用夹板法。 3.9拉线上把采用三眼双槽夹板时，7/2.6及以下的钢绞线拉线，应装设一付夹板。 7/3.0 钢绞线拉线，应装设两付夹板，第一个夹板紧靠拉线衬环，两夹板间距3厘米，相 距20～30厘米用3.0铁线缠扎5公分（详见下图）
2016年3月30日
18
2016年3月30日
19
5.5直接式电杆接地地线，其上部应高于杆顶10厘米，每隔一定距离用3.0铁 线缠绕两圈扎紧固定，第一节箍线距杆顶5厘米。以下每隔50厘米缠扎一次。 杆根盘留3-5圈压在杆底或延伸2-8米，地线捆扎在电杆上应挺直。 5.6拉线及地线需要和吊线连拉的地方采用地线夹板。
2016年3月30日
7.0
8.0
9.0
10.0
11.0
12.0 及以上 1.8 1.9 1.7 1.2
5
1.4 1.5 1.3 0.9
1.5 1.6 1.4 1.0
1.7 1.8 1.6 1.1
1.7 1.8 1.6 1.1
1.8 1.9 1.7 1.2
注：上述洞深，系按长途通信杆路，在轻、中负荷区确定的；若在重、超重负荷区时，应按 上述洞深增加0.2米
2016年3月30日 3
(1)不宜设在建筑物的进出口处； (2)不宜设置在公路路肩上或公路与排水沟之间 (3)架空光缆杆路与其他建筑物或道路等的间距、交越角度值，均应符 合附录一的有关规定；进入市区时应符合附录二至附录四的有关规 定。 1.5复测时如遇有地形环境、建设规划与批准的路由有重大改变（如新 建水库、新设等高压输电线、新建开发区），影响路由安全或传输 要求时，应联系建设单位予以处理，并办理路由变更手续 。 1.6在跨越宽广的河流、山谷等飞线处，应着重选择理想的跨越点，用 经纬仪复测河流山谷的宽度，确定跨越杆杆高拉线位置和拉线程式。 1.7复测时，应在每个测定的杆位及拉线出土点上钉标桩。对于角杆、 分线杆、跨越杆、终端杆等重要杆还应在附近作固定标志，或以三 角定标法标定杆位，并在测量登记簿上详细记录 。 1.8在地形起伏变更的地点复测丈量杆距时，为保证测量数据的准确性， 量地链所在位置和架空光缆在杆上的位置应一致。
第四部分：吊线
4.1光缆吊线夹板距电杆顶部距离应不小于50厘米，特殊情况下也不应小于2 5厘米。 4.2同一杆路架设两条吊线时，应本着先上后下，先难后易的原则设置。两吊线间距离40 厘米 。也可采用双吊线抱箍方式将吊线架设在同一层位置。 4.3光缆吊线一般采用7/2.2镀锌钢绞线。吊线固定在三眼单槽夹板线槽中，夹板唇口必须 置以上方，直线杆夹板唇口应面向电杆或支柱物；角杆的夹板唇口应背向吊线的合力。 4.4光缆吊放架设后，在无负荷情况下的安装垂度，应严格遵守原邮电部颁发的原始垂度 表标准收紧吊线。对于长杆档或跨越杆（杆距大于150米）杆上需增设辅助吊线。辅助吊 线程式应比正吊线大一级，正、负吊线的连接，采用三眼单槽夹板与扁钢连接方式。其 连接点数量、间距、辅助吊线垂度和正、辅吊线在跨越杆上的距离必须根据计算后确定。
2016年3月30日
13
4.5光缆吊线在终端杆及角深大于15米的角杆应做吊线终结。光缆吊线在相邻杆 档负荷不等时，或在30条档以上的线路终端杆前的泄力电杆上时，电缆吊线应 做假终结。吊线终结宜采用三眼双槽夹板或钢绞线卡子。
2016年3月30日
14
4.6角杆角深大于5米，光缆吊线坡度变更超过杆距的5%而小于10%）时， 应在仰俯杆上做吊线辅助装置，采用钢绞线（长度约60厘米）及U形卡 子终结法。
第五部分：地线
5.1光缆终端杆，引入杆及每10根电杆安避雷线，采用7/2.2镀锌钢绞线直接 接地。（直埋式电杆接地） 5.2角杆、跨越杆、分支杆、坡顶杆及12米以上的电杆、泄力拉线杆，将吊 线与拉线连接作防雷接地。（拉线式电杆接地）。 5.3光缆线路在与10千伏以上输电线路交越的两测电杆及曾被雷击的电杆必 须装设避雷线。 5.4架空吊线每公里接地一次，可采用7/2.2镀锌钢绞线做延伸式地线，保证 接地电阻符合下表20撑杆是替代拉线平衡张力或合力的一种拉线装置。角杆撑杆装设在内角平分线上 （合力或张力同测），在角杆落地拉线无法装设且角深较小的地方使用。 3.21撑杆一般应加固根横木，埋深应不小于60厘米。撑杆的距高比宜为0.6以上，最小应 不小于0.5。 3.22在岩石地带无法埋设拉线盘、横木时，可在岩石上凿洞，灌住1：3水泥砂浆于洞内 1/2，再将钢柄地锚打入并封实抹平。
第六部分：光缆
6.1光缆挂钩的卡挂间距50厘米，允许偏差应不大于正负3厘米；在电杆两 测的第 一个挂钩距吊线固定物边缘应为25厘米，允许偏差不大于正负2厘米。卡挂 应整齐均匀，搭扣方向应一致。 6.2光缆卡挂应平直，不得左右倾斜，不得有机械损伤。 6.3挂钩程式应根据光缆外径决定（一般为光缆外径的两倍），根据目前光 缆型号、选用35毫米挂钩为宜，为减少维护工程量，延长挂钩使用寿命， 建议原镀锌挂钩改用全塑挂钩。 6.4光缆布放应通过滑轮牵引，布放过程不允许过度弯曲，其弯曲半径不得 小于光径直径的20倍，不允许出现小扣及扭绞现象，不得损伤光缆外护层。
2016年3月30日
9
3.10拉线中把采用另缠法时。
2016年3月30日
10
3.11拉线地锚由拉线盘（或横木）和钢柄组成，在选用时应符合下表规定：
地锚的钢柄程式
拉线程式 7/2.2 7/2.6 7/3.0 拉线盘程式 长x宽x厚 （毫米） 500x300x150 600x400x150 600x400x150 钢柄程式 直径x长度 （厘米） 16x2100 20x2400 20x2400 横木程式 直径x长度 （厘米） 18x120 20x150 20x150 钢柄程式 直径x长度 （毫米） 16x2100 20x2100 20x2400
2.2为提高架空光缆杆路的强度，进入市区的水泥电杆洞深，可参照上述长 途通信杆洞深要求办理。 2.3杆洞周围的地面上有临时堆积土时，量洞深应以原地面为计算起点。在 斜坡上量洞深，应以斜坡低的一面算起；当斜坡在45º 以上时，应另加 深15－25厘米。 2.4直线线路上的电杆应成一直线不得有眉毛弯或S弯。电杆竖立应正直。 杆跟左右偏差不得超过5厘米，杆梢前后、左右倾斜不得超过1/3杆梢。 2.5用拉线加固的角杆，杆根应向转角内移半个杆根。用撑杆加固的角杆根 不内移。在拉线收紧后，杆梢应向外角倾斜5－10厘米。 2.6终端杆杆梢应向导线张力的反测倾斜10到20厘米。 2.7角杆的角深一般在3－15米范围内，如遇到转弯杆角深大于规定值时， 应将一个转角分成两个角深相同的转角。 2.8相邻两角杆不宜有反转弯。在线路跨越铁路、公路、河流时，不得用角 杆兼作跨越杆。
第三部分：拉线
3.1拉线的距高比宜等于1。如因地势限制，可适当伸缩，当距高 比小于0.75和大于2 时，应调整拉线程式（如7/2.6改为7/3.0）。
2016年3月30日 7
3.2拉线应采用钢绞线，不得有接头，无锈蚀、松弛现象。拉线程式与 吊线条数、角 杆角深、拉线位置有关。当一条光缆吊线为7/2.2时，其防风拉采用 7/2.2钢绞线。顺拉线、防凌拉、顶头拉、终端拉及角深在15米以内的 角杆拉均采用7/2.6钢绞线。 3.3角深大于15米时，应装设两条拉线，每条拉线应分别装在对应张力 的反测。两条 拉线出土点应相互内移60厘米。 3.4跨越河流、铁路等跨距较大时，一般应设三方拉线，根据地形情况， 可采用丫 形或T字三方拉线。 3.5靠近输电线路装设的拉线，应根据规定加装绝缘子；绝缘子应在地 面垂直距离2米以上的位置。 3.6人行道或容易被人触碰的拉线。应在地面上设拉线标志。宜用2米 以上红色塑料保护管与拉线固定，或2米竹筒表面涂以红白磁漆作标志。
2016年3月30日
15
2016年3月30日
16
2016年3月30日
17
4.7为加强光缆吊线强度，一般确定在四方拉线杆作泄力终结，其拉线利用 原顺线拉线不再增设。 4.8同层两条吊线在一根电杆上做终端时，按规定做合乎终结。 4.9两条十字交叉吊线高度相差在 40厘米以内时，在交叉点处应做“十字” 吊线；线路分歧或线路转角时，须做丁字吊线。
