8 220kV系统运行
220KV升压站运行规程
220kV升压站运行规程第1章 220kV交流系统1.1 一般运行规定1.1.1不经调度同意，不得任意改变系统运行方式。
紧急情况下，可以先改变运行方式，然后汇报调度。
1.1.2 系统运行方式改变时，应按规程规定改变继电保护及自动装置运行方式，并做好记录。
1.1.3 设备管辖范围的划分1.1.3.1 省调管辖的设备1）220kV#1A、#2A、#1B、#2B母线及其母线TV（PT）、母联开关及其刀闸、分段开关及其刀闸，母线保护装置，分段及母联开关保护装置。
2）#7～10发电机组及所属励磁系统、电力系统稳定器（PSS）、自动发电控制系统（AGC）、自动电压控制装置（AVC）。
3）#7～10主变及其中性点接地刀闸。
4）220kV故障录波器。
5）调度自动化设备：远动装置（RTU）、远动装置变送器、电量采集装置、电力数据网、通信设备、继电保护信息子站、同步相量测量装置PMU、继电保护基础数据管理系统等。
1.1.3.2 地调管辖省调许可的设备220kV线路及所属设备、线路出线接地刀闸D3、线路继电保护装置及自动装置。
1.1.3.3值长管辖的设备除上述规定外，其它全部电气系统和设备。
1.1.4 停、送电的操作原则：1.1.4.1 停电顺序：拉开开关，检查开关确在分闸位置后，拉开负荷侧刀闸，再拉开电源侧刀闸，取下开关控制保险。
1.1.4.2 送电顺序：装上开关控制保险，检查开关确在分闸位置后，合上电源侧刀闸，再合上负荷侧刀闸。
1.1.4.3 严禁带负荷拉、合刀闸。
1.1.5 倒闸操作，严格执行下列各项：1)倒闸操作按调度指令执行，操作前应填写倒闸操作票。
2)一份操作票只能填写一项操作任务。
3)要求操作人员填写操作票。
填写时应明确任务及运行方式，字迹清楚，名称编号及关键字（如:拉、合、投、断、停、送、取、拆除、装设等)，不得涂改。
4)填写完毕后，依次经监护人、班长、值长审核无误签名后方可实施操作。
5)倒闸操作要严格执行模拟、唱票、复诵、核对制度，严格遵守电气防误操作、电气防误闭锁程序的规定。

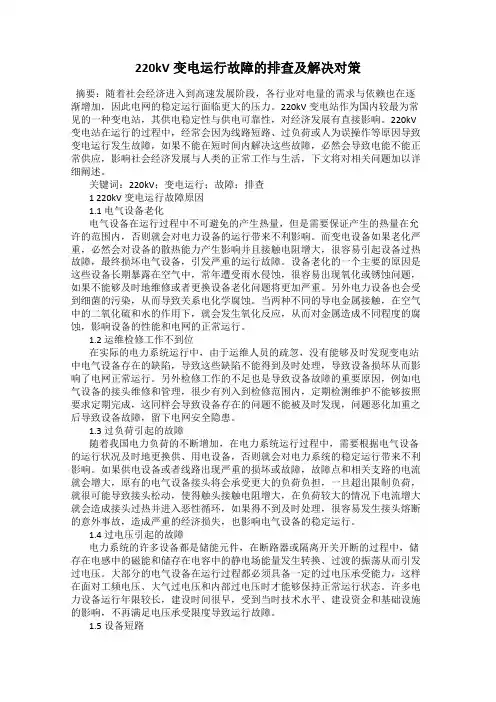

220kV变电运行故障的排查及解决对策
220kV变电运行故障的排查及解决对策摘要：随着社会经济进入到高速发展阶段，各行业对电量的需求与依赖也在逐渐增加，因此电网的稳定运行面临更大的压力。
220kV变电站作为国内较最为常见的一种变电站，其供电稳定性与供电可靠性，对经济发展有直接影响。
220kV 变电站在运行的过程中，经常会因为线路短路、过负荷或人为误操作等原因导致变电运行发生故障，如果不能在短时间内解决这些故障，必然会导致电能不能正常供应，影响社会经济发展与人类的正常工作与生活，下文将对相关问题加以详细阐述。
关键词：220kV；变电运行；故障；排查1 220kV变电运行故障原因1.1 电气设备老化电气设备在运行过程中不可避免的产生热量，但是需要保证产生的热量在允许的范围内，否则就会对电力设备的运行带来不利影响。
而变电设备如果老化严重，必然会对设备的散热能力产生影响并且接触电阻增大，很容易引起设备过热故障，最终损坏电气设备，引发严重的运行故障。
设备老化的一个主要的原因是这些设备长期暴露在空气中，常年遭受雨水侵蚀，很容易出现氧化或锈蚀问题，如果不能够及时地维修或者更换设备老化问题将更加严重。
另外电力设备也会受到细菌的污染，从而导致关系电化学腐蚀。
当两种不同的导电金属接触，在空气中的二氧化硫和水的作用下，就会发生氧化反应，从而对金属造成不同程度的腐蚀，影响设备的性能和电网的正常运行。
1.2 运维检修工作不到位在实际的电力系统运行中，由于运维人员的疏忽，没有能够及时发现变电站中电气设备存在的缺陷，导致这些缺陷不能得到及时处理，导致设备损坏从而影响了电网正常运行。
另外检修工作的不足也是导致设备故障的重要原因，例如电气设备的接头维修和管理，很少有列入到检修范围内，定期检测维护不能够按照要求定期完成，这同样会导致设备存在的问题不能被及时发现，问题恶化加重之后导致设备故障，留下电网安全隐患。
1.3 过负荷引起的故障随着我国电力负荷的不断增加，在电力系统运行过程中，需要根据电气设备的运行状况及时地更换供、用电设备，否则就会对电力系统的稳定运行带来不利影响。
直流屏操作说明
直流屏操作说明1. 直流屏运行220kV站直流系统采用哈尔滨九洲电气股份有限公司，220V直流系统采用单母分段接线，采用直流系统屏一级供电方式。
两组蓄电池经刀开关分别接于两段母线上，两组蓄电池经联络刀开关连接，为防止两组蓄电池并列运行，联络开关与蓄电池刀开关之间设有闭锁装置，两套充电装置经刀开关分别接于两端母线上。
直流系统对负荷的供电原则为：对主控室内所有负荷采用辐射网络供电，设置两面馈电柜。
对220kV断路器合闸负荷采用辐射网络供电，220kV GIS内刀闸控制、位置指示、联锁、报警信号电源，带电显示装置电源按环网方式供电。
10kV开关柜内设备保护控制、合闸负荷按环网方式供电。
蓄电池也采用哈尔滨九洲电气股份有限公司产品，300Ah，蓄电池组架式安装，两组蓄电池布置在主控综合楼专用蓄电池室内。
蓄电池同时考虑布置通信蓄电池的位置。
蓄电池个数暂按104只考虑，具体应根据设备厂家单体浮充电压确定，保证在正常运行时，直流系统母线电压约为1.05Ue(不能超过1.05Ue)。
2. 直流系统组成及操作交流配电将交流电源引入分配给各个充电模块，扩展功能为实现两路交流输入的自动切换，以提高直流系统供电的可靠性。
为防止过电压损坏充电模块，交流配电设有防雷装置。
充电模块模块JZ-22020B型高频开关电源模块采用了先进的无源PFC技术和脉宽调制软开关技术的控制技术（PWM），使得模块效率进一步提高，谐波减小。
模块采用交流三相三线制380V AC平衡输入方式，不存在中线电流损耗。
模块交流输入经过尖峰抑制电路和EMI吸收电路，经全桥整流滤波电路将三相交流电压整流为脉动的直流电压，由高频脉宽调制变换器变换将脉动的直流电压成高频方波电压，再由输出整流滤波电路，得到稳定的输出电压和电流，在电网电压和负载发生变化时反馈调整电路控制脉宽调制电路，使得输出电压和电流保持稳定。
模块结构和功能,前面板说明1.前面板如图一。
2.输入缺相指示灯（红色）：当模块输入缺相时，此指示灯被点亮，模块保护，无输出。
220kv变电站及其综合自动化系统方案设计
220kv变电站及其综合自动化系统方案设计引言随着电力系统的不断发展和升级，220kV变电站的建设和维护变得越来越重要。
为了提高电力系统的可靠性和安全性，设计一个高效可靠的综合自动化系统方案是至关重要的。
本文将深入研究220kV变电站及其综合自动化系统方案设计，从不同角度探讨其技术原理、设备选型以及实施过程。
一、技术原理1.1 变电站概述220kV变电站是将输送来的高压交流电转换为低压交流或直流供给用户或输送至其他变电站的关键环节。
它由主变压器、断路器、隔离开关、组合电器设备等组成。
综合自动化系统是通过监测和控制各种设备来实现对整个变电站运行状态的实时监测和远程控制。
1.2 综合自动化系统原理综合自动化系统主要包括数据采集与监测子系统、保护与安全子系统以及远程控制与管理子系统。
数据采集与监测子系统通过各种传感器对各个设备的运行状态进行监测，并将数据传输至监测中心。
保护与安全子系统通过断路器、隔离开关等设备对电力系统进行保护，并通过监测中心对各个设备的状态进行实时监测。
远程控制与管理子系统通过远程控制中心对变电站的运行状态进行实时控制和管理，实现对变电站的远程操作。
二、设备选型2.1 数据采集与监测设备数据采集与监测设备是综合自动化系统中至关重要的组成部分。
它包括各种传感器、开关量输入模块、模拟量输入模块等。
传感器可以采集各个设备的温度、湿度、压力等物理量，并将其转化为电信号输入到数据采集模块中。
开关量输入模块可以接收和处理来自断路器、隔离开关等设备的开关信号，以判断其状态。
模拟量输入模块可以接收和处理来自主变压器、断路器等设备的模拟量信号，以判断其运行状态。
2.2 保护与安全设备保护与安全设备是综合自动化系统中用于保护电力系统安全运行的重要组成部分。
它包括断路器、隔离开关、继电保护装置等。
断路器用于对电力系统进行开关操作，以保护电力系统免受过载、短路等故障的影响。
隔离开关用于对电力系统进行分段操作，以便对故障段进行维修和检修。
220kv继电保护运行标准
对于220kV继电保护的运行标准，主要包括以下几个方面：
保护装置应具备可靠性、选择性、灵敏性和速动性，能够根据系统运行方式和故障类型正确动作。
保护装置应具备良好的抗干扰能力，采取有效的措施来消除干扰信号对保护装置的影响。
保护装置应定期进行测试和校验，确保其性能和功能正常。
保护装置的定值应经过计算和校核，符合系统的实际情况和运行要求。
保护装置的二次回路应保持完好，定期进行检查和维护，确保其正常运行。
保护装置的操作应符合相关规定和标准，操作人员应经过培训和授权。
保护装置的故障处理应遵循快速、准确的原则，采取有效的措施来缩小故障范围并尽快恢复供电。
保护装置的维护和管理应建立完善的档案和记录，及时发现和处理问题，提高运行水平。
总之，220kV继电保护的运行标准是确保其正常运行的基础，也是保障电力系统安全稳定运行的重要措施之一。
5第五篇220KV系统运行规程
5第五篇220KV系统运行规程1概述本厂220KV系统为双母线不带旁路结线方式，母线上连接有两台发变组，一台启备变，三回出线。
出线均为联络线。
断路器选择可靠性高的SF6断路器，配电装置采用断路器双列布置形式。
2设备规范3220KV系统运行方式3.1运行方式的编制原则3.1.1保证厂用电的可靠性和经济性。
3.1.2保证用户的供电可靠性。
3.1.3潮流分布要合理。
3.1.4便于事故处理。
3.1.5满足继电保护和自动装置的有关规定。
3.1.6保证电气设备的短路容量在允许范围。
-52-3.2运行方式规定3.2.1220KV系统运行方式调整和改变必须按中调调度命令执行。
3.2.2220KV系统正常运行方式为双母线并列运行，且以220KVⅢ段母线与220KVⅣ段母线交换功率最少为原则（即：流过母联断路器的电流最少为原则）。
3.2.3220KVⅢ段母线接带负荷暂定为：（以中调下达的运行方式为准）a.#5发变组出口205开关；b.贵月Ⅰ线215开关；c.贵雄线（待定）217开关。
3.2.3220KVⅣ段母线接带负荷暂定为：（以中调下达的运行方式为准）a.#5发变组出口206开关；b.贵月Ⅱ线216开关；c.#03高备变210开关。
3.2.4正常运行时我厂220KV系统中性点有三个接地点，分布在220KVⅢ、Ⅳ组母线上。
运行方式暂定为：（以中调下达的运行方式为准）a.正常接地方式：1)220KVⅢ段母线：#5主变中性点接地（即：合上#5主变高压侧中性点接地刀闸2050）；2)220KVⅣ段母线：#03高备变中性点接地（即：合上#03高备变高压侧开关210）。
b.特殊运行方式220KVⅢ段母线（或Ⅳ段母线）单母线运行时，#5主变中性点接地、#03高备变中性点接地。
3.3.1系统频率应经常保持在50Hz，变动范围不得超过±0.2Hz。
3.3.2220KV母线电压应根据调度下达的电压曲线来控制。
3.3.3并列运行的变压器倒换中性点接地刀闸时，应先合上待投中性点接地刀闸，后拉开待退出中性点接地刀闸。
220kV变电站运行规程(2020版)
某公司热电厂变电站运行规程编制：XXX预审：XXX审核：XXX批准：XXX文件编号：XXX-XXX-XXXX-001版本号：0/版受控状态：分发号：2020-10-10 发布 2020-10-10实施某公司热电厂发布文件修改控制页前言一、根据某公司热电厂220kV220kV变电站电站（以下简称“变电站”）安全生产工作实际需要，为规范变电站生产技术管理工作标准化，为运行值班人员提供准确、可执行的运行维护依据，确保人身和设备安全，根据变电站实际，特制定本规程。
二、本规程依据电气设备制造厂家提供的产品说明书、昌吉电力设计院设计图纸、《电业安全工作规程》（变电所和发电厂电气部分）、《变电站运行导则》（国家发改委2005年发布）等相关资料并结合现场实际情况进行编制。
三、本规程适用于：发电车间单元长、电气运行人员、变电站运行人员、电气专业技术人员以及管理人员；各职能部室电气专业技术人员以及管理人员；热电厂生产副总以及运行副总工。
目录第一章总则 ................................................................................................................................................................ - 1 -一、适用范围、引用标准 ............................................................................................................................................. - 1 -二、一般规定 ................................................................................................................................................................. - 1 - 第二章概述 .................................................................................................................................................................. - 6 -一、系统接线 ................................................................................................................................................................. - 6 -二、直流系统 ................................................................................................................................................................. - 6 -三、系统运行方式 ......................................................................................................................................................... - 7 - 第三章变压器运行规定 ............................................................................................................................................. - 10 -一、变压器及冷却装置规范 ....................................................................................................................................... - 10 -二、变压器送电前的检查 ........................................................................................................................................... - 14 -三、变压器操作规定 ................................................................................................................................................... - 17 -四、变压器运行规定 ................................................................................................................................................... - 20 -五、变压器运行中检查维护 ....................................................................................................................................... - 23 -六、变压器异常运行及事故处理................................................................................................................................ - 25 - 第三章配电装置运行规程 ......................................................................................................................................... - 32 -一、220KV系统ZF1-252GIS ..................................................................................................................................... - 32 -二、110KV系统ZF1-252GIS ..................................................................................................................................... - 36 -三、35KV系统开关柜及断路器................................................................................................................................. - 39 -四、母线和隔离开关 ................................................................................................................................................... - 41 -五、电压互感器和电流互感器.................................................................................................................................... - 45 -六、电力电缆 ............................................................................................................................................................... - 51 -七、避雷器 ................................................................................................................................................................... - 52 -八、高压并联电容器装置 ........................................................................................................................................... - 54 - 第四章一体化电源运行规程 ...................................................................................................................................... - 58 -一、一体化电源直流系统设备规范及技术性能........................................................................................................ - 58 -二、一体化电源直流电源系统组成............................................................................................................................ - 61 -三、一体化电源直流系统的运行方式及运行规定.................................................................................................... - 62 -四、一体化电源直流系统的检查................................................................................................................................ - 63 -五、一体化电源直流系统的操作................................................................................................................................ - 66 -六、一体化电源直流系统的异常及事故处理............................................................................................................ - 67 -七、一体化电源UPS系统运行规定 .......................................................................................................................... - 71 -一、继电保护装置运行规定 ....................................................................................................................................... - 77 -二、稳控装置运行 ....................................................................................................................................................... - 80 - 第六章事故处理规程 ................................................................................................................................................. - 85 -一、事故处理原则 ....................................................................................................................................................... - 85 -二、变压器事故处理 ................................................................................................................................................... - 87 -三、线路和开关事故处理 ........................................................................................................................................... - 89 -四、电容器事故处理 ................................................................................................................................................... - 90 -五、互感器、避雷器事故处理.................................................................................................................................... - 90 -六、母线失压及全站失电事故处理............................................................................................................................ - 91 -七、系统周率不正常处理 ........................................................................................................................................... - 94 -八、系统电压不正常的处理 ....................................................................................................................................... - 95 -九、系统振荡事故处理 ............................................................................................................................................... - 95 -十、系统谐振过电压事故处理.................................................................................................................................... - 96 - 十一、35KV系统接地故障处理................................................................................................................................. - 98 - 十二、误操作后的事故处理 ....................................................................................................................................... - 99 - 十三、异常情况处理 ................................................................................................................................................... - 99 -五、主系统倒闸操作 ................................................................................................................................................. - 103 -六、系统功率、周波、电压的运行监视与调整...................................................................................................... - 104 - 第七章变电站自动化部分及通讯部分 ................................................................................................................. - 106 -一、自动化部分 ......................................................................................................................................................... - 106 -二、通信部分 ............................................................................................................................................................. - 108 - 第八章操作岗位职业卫生相关规定 ........................................................................................................................ - 115 -一、概述 ..................................................................................................................................................................... - 115 -二、职业卫生操作规程 ............................................................................................................................................. - 115 -第一章总则一、适用范围、引用标准(一)适用范围1、本规程系某公司热电厂2×330MW机组附属的与电力系统并网和电石厂供电的220kv变电站电气系统及电气设备的调度管理、运行方式、运行检查、维护、倒闸操作及事故处理的基本原则。
风电场220KV运行方式
风电场220KV运行方式第一节220kV系统运行的一般规定1、正常运行时，不经过值长同意，不得任意改变系统的运行方式，紧急情况下，可先改变运行方式，但事后必须向值长汇报。
2、当系统运行方式改变时，按调度令改变继电保护及自动装置的运行方式。
3、改变系统运行方式时，按倒闸操作的规定填写操作票并做好记录。
4、设备检修完毕后，检修人员向运行人员做出书面交待，并明确结论。
投入运行前，运行人员必须做必要的检查和试验。
5、继电保护和自动装置整定值的改变，必须有上级批准的通知单，由继保人员执行，运行人员配合，做好记录。
6、二次回路有作业，必须有防止保护误动的措施，严禁电流互感器二次回路开路、电压互感器二次回路短路及一组电压互感器二次回路向另一组电压互感器反充电。
7、任何电气设备不允许无保护投入运行。
8、线路停送电操作时，要检查功率表及电流表指示；母线停送电时，要检查母线电压指示。
9、220kV母线电压、周波应保持在额定值运行。
母线电压应按规定值±5％监视，最大变化不得超过±10％；周波正常允许值为50±0.2Hz，最大变化不得超过50±0.5Hz。
第二节正常运行方式风电场升压变电站，安装一台100MVA主变，220kv架空出线一回，接入220kv 系统电网。
本期220kv侧采用单母接线方式。
主变中性点接地刀闸及中性点零序保护的使用方式按调度令执行，35kv侧采用单母接线方式；采用的2MW风力发电机组出口电压为690V，经35/0.69kv箱式变压器升压至35kv,24台风机分成3组，每组风机出线组成一个联合单元经集电线路送至升压变电站。
场内集电线路采用35kv电缆线路，开关柜采用3.6kV～40.5kV交流金属封闭开关设备和控制设备。
1.倒闸操作1.1倒闸操作原则1、220kV系统的所有操作必须按调度命令执行。
操作应执行操作监护制，填写操作票并做好记录。
2、220kV开关、刀闸的操作应在220kV网络监控计算机上进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第八章220kV系统运行第八章 220kV系统运行8.1设备规范8.1.1六氟化硫开关第八章220kV系统运行8.2220kV系统运行方式及事故处理8.2.1系统主结线8.2.1.1我公司220kV系统主结线为双母线结线方式，设专用母联2630开关。
8.2.1.2220kVⅠ、Ⅱ母线正常环网并列运行。
8.2.2运行方式8.2.2.1220kV系统正常采用双母线固定连接运行方式，Ⅰ母线：#15主变2615开关、海芦线4917开关；Ⅱ母线：#16主变2616开关、海芦线4918开关。
8.2.2.2正常情况下我公司海芦线4917、海芦线4918作为联络线经伊芦变220kV母线与系统并网。
8.2.3线路开关跳闸、母线及系统故障的处理8.2.3.1符合下列情况的操作，可以一面自行处理一面作简要报告，事后再作详细汇报。
1)将直接对人员生命有威胁的设备停电。
2)确知无来电可能性，将已损坏的设备隔离。
3)整个发电厂或部分机组因故与系统解列，在具备同期并列条件时与系统同期并列。
4)线路开关由于误碰跳闸，立即恢复供电或检定同期并列（合环）。
8.2.4220kV系统联络线、环网线路事故跳闸时的处理：8.2.4.1投单相重合闸的开关，单跳单重成功，值班人员应立即将动作情况汇报省调值班调度员。
8.2.4.2投单相重合闸的开关，单重未动作或单重不成功而三相跳闸时，现场值班人员立即将事故情况报告值长，由值长请示省调值班调度员，由省调值班调度员下达处理命令。
8.2.4.3投单相重合闸的线路发生相间故障或未投重合闸的线路故障三相跳闸，处理同投单相重合闸的开关，单重未动作或单重不成功而三相跳闸时处理。
8.2.5线路（馈线）事故跳闸处理原则。
运行中的馈线根据省调要求重合闸不投入，如果运行中跳闸应禁止强送，立即向省调汇报，待命处理。
8.2.6当220kV母线失电后，现场值班人员应立即自行将失电母线上可能来电的断路器全部拉开，对失电母线进行外部检查，并把检查结果迅速报告值长汇报省调，根据值长命令按下述原则进行处理。
8.2.6.1不允许对故障母线不经检查即强行送电，以防止事故扩大。
8.2.6.2找到故障点但不能迅速隔离的，若系双母线中的一组母线故障，应迅速对故障母线上的各元件检查，确无故障后，倒换至运行母线并恢复送电。
联络线要防止非同期合闸。
8.2.6.3找到故障点并能迅速隔离的，在隔离故障点后对停电母线恢复送电，有条件时应考虑用外来电源对停电母线送电。
联络线要防止非同期合闸。
8.2.6.4经过检查找不到故障点时，应用外来电源对无明显故障母线进行试送电，条件许可时亦可用无明显故障母线上的发电机对母线进行零起升压，不允许发电厂用本厂电源对无明显故障母线试送电。
第八章220kV系统运行8.2.6.5双母线中的一组母线故障，用发电机对故障母线进行零起升压；或用外来电源对故障母线试送电；或用外来电源对已隔离故障点的母线先受电时，外来电源母差电流端子及用作零起升压的发电机母差电流端子应短接，并注意母差保护的运行方式，必要时应停用母差保护。
8.2.6.6母线故障消除后恢复送电，或一组母线上元件倒向另一组母线供电时，注意应避免非同期合闸，同时要考虑输变电元件（线路、变压器）的潮流以及电压水平等情况。
8.2.7通讯失去联系时，若系统发生事故，值班人员进行处理的规定。
8.2.7.1线路作为馈线运行，跳闸时禁止强送，向省调汇报待命处理。
8.2.7.2220kV系统联络线环网线路故障三相跳闸后，当线路侧有电，可立即检定同期并列合环；若线路侧无电，应等待来电，现场值班人员不得自行向线路强送电。
8.2.7.3若同期装置故障或工作不正常时，联络线开关跳闸，开关两侧有电，值班人员不得自行合闸。
8.2.8系统频率不正常时处理。
8.2.8.1系统频率超出50±0.2Hz为事故频率。
事故频率允许的持续时间为：超过50±0.2Hz，总持续时间不得超过30分钟；超出50±0.5Hz，总持续时间不得超过15分钟。
8.2.8.2当系统频率降至49.8Hz以下时，应立即汇报值长，待值长令增加机组出力（包括与调度联系起动备用机组）直至达到允许过负荷值。
8.2.8.3当系统故障期间，频率下降至危急发电厂安全运行时，必须根据值长令进行事故处理，确保发电厂安全运行。
8.2.9系统电压不正常时处理。
8.2.9.1电压监视和控制点电压偏差超出电网调度规定的电压值±5％，且延续时间超过2小时；或者偏差超出电网调度规定的电压值±10％，且延续时间超过1小时。
为一般电网事故。
8.2.9.2当系统电压超出规定的电压值±5％时，应立即汇报值长，待值长令调整机组无功出力，必要时申请进相运行或者降有功出力。
8.3220kV系统配电装置的运行和检查8.3.1六氟化硫开关液压机构的运行和检查8.3.1.1六氟化硫开关正常运行时的巡视每班至少一次，此外每旬夜间巡视一次，检查有无放电、电晕、接头过热现象，故障跳闸后进行额外检查。
8.3.1.2对发电机变压器组开关和母联开关，在并网后和解列后应到运行现场核实其机械位置，并根据电压、电流或其它显示装置确认断路器触头位置，防止发生非全相并网和非全相解列事故。
8.3.1.3六氟化硫开关运行中检查项目：1)六氟化硫气体压力指示值在绿色区域内。
2)六氟化硫开关配电箱内加热器工作应正常。
3)六氟化硫开关机构无漏气现象。
4)传动机构无卡涩、松动现象。
5)弹簧操作机构完好，开关储能正常。
8.3.1.4六氟化硫开关检修后或投运前，除按一般巡检项目外，还应检查下列项目。
1)接地线拆除，开关上无其他杂物。
2)引线接头紧固良好。
3)开关各项试验包括继电保护整组试验合格良好。
第八章220kV系统运行4)根据质量验收标准逐项验收，确认合格后方可投入运行。
8.3.1.5六氟化硫开关合闸后检查项目。
1)开关三相指示变位，六氟化硫开关三相机械指示均应在“|”位置。
2)电压、电流表三相均指示正常，电度表转动正常。
3)检查开关三相储能均指示正常，六氟化硫开关气压指示正常。
8.3.1.6当六氟化硫开关从运行转为检修时，先拉开六氟化硫开关两侧闸刀，断开储能电机电源，然后手动对开关合、分闸一次，使储能机构能量释放。
8.3.2六氟化硫开关及操作机构的异常处理8.3.2.1开关合闸送电时，操作人和监护人必须认真监视表计指示，合闸后立即检查开关变位情况，如果开关合上后立即跳开，应立即查明保护动作情况及设备情况；如果只合上一相或两相，应立即拉开，汇报值长，听候处理，在未查明情况前不得试合。
8.3.2.2六氟化硫开关禁止手动就地合闸送电，而手动就地掉闸只能在如下情况下方可使用。
1)远方操作开关拒绝动作。
2)发生人身或设备事故需要就地紧急切断电源。
8.3.2.3六氟化硫开关拒绝合闸的检查与处理。
1)控制检查NCS监控系统通讯有无异常，检查D25测控装置控制方式和有无异常信号，微机防误装置是否在闭锁状态，微机防误装置与NCS监控系统之间通讯是否中断。
2)检查控制回路有无故障，直流母线电压是否过低，若是因为直流母线电压过低造成开关拒绝合闸时应设法调整直流母线电压至正常值。
3)控制回路继电器及六氟化硫开关的辅助接点是否接触不良，经运行人员处理后仍不能合闸时，通知检修处理。
4)是否机构故障，如合闸线圈断线或匝间短路，六氟化硫气体压力异常造成电气回路闭锁，弹簧机构未储能，通知检修处理。
5)保护未动作，开关合不上时，可将开关两侧闸刀拉开，查明原因并通知检修处理。
6)若开关合上又跳开，应检查继电保护及自动装置是否在动作状态，检查开关操作机构及传动机构有无松脱或卡住，若是开关操作机构及传动机构故障时通知检修处理。
7)因有线路故障，开关合不上时应汇报值长，待线路故障消除后，根据值长令进行操作。
8.3.2.4六氟化硫开关拒绝分闸时检查与处理：1)检查NCS监控系统通讯有无异常，检查D25测控装置控制方式和有无异常信号，微机防误装置是否在闭锁状态，微机防误装置与NCS监控系统之间通讯是否中断。
2)检查控制回路有无故障，直流母线电压是否过低，若是直流母线电压过低造成开关拒绝分闸时因设法调整直流母线电压至正常。
3)控制回路继电器及开关的辅助接点接触不良时经运行人员处理后仍不能消除时，通知检修处理。
4)是否机构故障，如分闸线圈断线或匝间短路，六氟化硫气体压力异常造成电气回路闭锁，通知检修处理。
5)开关拒绝分跳闸时为了防止可能引起事故扩大，运行人员立即则应汇报通知值长，将其改为非自动状态，但不得影响其失灵保护的启用。
并尽快采用措施，将拒绝分闸的开关退出运行做好安全措施交检修处理，在未消除开关拒绝分闸的故障之前禁止将该开关投入运行。
8.3.2.5六氟化硫开关事故跳闸后，应检查下列各项：第八章220kV系统运行1)检查电压、电流指示仪表是否三相无指示，开关变位指示正常，确认开关三相分闸。
2)检查保护动作情况，开关变位及现场三相指示是否正确，外部有无其它不正常现象。
六氟化硫气体压力应正常。
8.3.3闸刀和母线的运行检查8.3.3.1闸刀操作的规定：1)操作前应检查开关三相确在断开位置后方可进行。
2)闸刀操作过程中，应严格监视闸刀动作情况，如发现卡涩应停止操作并进行处理，严禁强行操作。
操作完成后应检查闸刀分合闸情况及辅助开关切换情况。
3)对于手动操作机构拉合必须联结稳妥，终了时不得冲击过猛。
4)严禁带负荷拉闸刀，在正常情况下，允许用闸刀进行下列操作。
①拉、合电压互感器、避雷器。
②拉、合变压器中性点接地闸刀。
③拉、合空载母线。
5)当误拉闸刀并已完全拉开时，不准再合上，如触头刚分即发现误拉应迅速再合上；误合闸刀时，在任何情况下，不得将误合的闸刀再拉开。
6)正常时闸刀应通过集控NCS系统远方遥控操作，升压站闸刀现场应有人监视；若集控NCS系统异常可以通过D25测控屏操作；禁止闸刀就地手动或电动操作。
7)闸刀操作时不得任意解除防误闭锁装置，特殊情况下解除防误闭锁须经值长许可。
8.3.3.2闸刀正常巡查项目：1)闸刀的支持瓷瓶应清洁、无裂纹、无破损、无放电痕迹。
2)闸刀触头接触良好，导电回路无发热现象，并检查辅助开关接点接触良好。
3)各部导电桩头连接良好，无松动、无发热，无卡涩现象。
4)电动操作机构，电气回路良好，接触器线圈、电动机无过热，各接头及端子无接触不良等现象。
5)闸刀与相应的断路器，接地闸刀与母线闸刀应有电气回路闭锁，并装有机械闭锁和就地电动操作的电磁闭锁，应检查闭锁装置良好、可靠，并按防止误操作闭锁装置的操作规定执行，不得违反。
8.3.3.3新安装或检修的闸刀投入运行前应检查下列内容：1)设备上应无遗留接地线及工具物件。
2)瓷瓶应清洁、无裂纹、无破损。
