水泵基础必学知识点
水泵基础必学知识点
1. 水泵的工作原理：水泵通过旋转叶轮产生离心力，将液体引入泵体，并通过压力差将液体推出泵体，实现液体的输送。
2. 水泵的分类：常见的水泵有离心泵、柱塞泵、螺杆泵、自吸泵等。
根据用途和工作原理的不同，水泵还可分为给水泵、排水泵、清洁水泵、污水泵等。
3. 水泵的选型：在选择水泵时需要考虑液体的性质、流量需求、扬程
要求等因素。
根据这些需求来确定合适的水泵类型和规格。
4. 水泵的性能参数：常见的水泵性能参数有流量、扬程、功率、效率等。
这些参数反映了水泵的工作能力和效果。
5. 水泵的安装与维护：水泵的安装要求水平稳固，进出口管道连接牢固，且有足够的密封。
在使用过程中需要定期检查维护，如清理进出口、更换密封件、检修电机等。
6. 水泵的故障排除：水泵可能出现各种故障，如启动困难、流量减小、压力下降等。
故障排除需要根据具体情况进行检查，在检查时需要注
意安全措施。
7. 水泵的节能措施：水泵的运行主要消耗电能，因此节能对于降低运
行成本和保护环境都非常重要。
可以采取的节能措施包括选择高效水泵、优化系统设计、合理调整运行参数等。
8. 水泵的应用领域：水泵广泛应用于工农业生产和生活领域，例如给水、供暖、农田灌溉、污水处理、工业生产等。
不同应用领域需要不
同类型的水泵。
这些是水泵基础必学的知识点，希望对你有所帮助！。
水泵运行基础知识..
叶轮结构改进图
前置诱导轮
②采用前置诱导轮，如图所示，使液流在前 置诱导轮中提前接受诱导叶片做功，以提高 液流的压力。
吸入装置
倒罐装置
5 离心泵的性能及调节
5.1 离心泵的工作原理 5.2离心泵的运行特性 5.3 离心泵运行工况的调节 5.4 离心泵的启动及运行
5.5其它泵的性能
5.1离心泵的工作原理
3.2 离心泵的工作过程
3.3 基本方程式
旋转叶轮传递给单位重量液体的能量，
亦称理论扬程。考虑有限叶片数在
离心泵中常使用如下的两个半经验公式计算 Ht。
斯托道拉公式 普夫莱德公式
c2 r 2 ctg 2 A u2 1 u2 Ht g
2 离心泵的典型结构与工作原理 2.2.1 离心泵的典型结构 2.2.2 离心泵的分类 2.2.3 离心泵的命名方式
2.1 离心泵的典型结构
2.2 离心泵的分类 可按使用目的、介质种类、结构型式等进行
分类。这里主要介绍按结构型式作如下分类：
(1)按流体吸入叶轮的方式：单吸式泵 双吸式泵 (2)按级数分类：单级泵 多级泵 (3)按泵体形式分类：蜗壳泵 筒形泵
m
式中 为液体的密度，常温清水
1000kg / m
3
泵流量的测定：涡轮流量计、电磁流量计、超声波流量
计、水堰、文吐里管。
3.1 离心泵的性能参数 扬程 H:指泵能提升液体的高度,常用单位是米。 转速 n: 指泵在每分钟内泵轴的旋转次数 , 常用单位是转/分( r/min)。
转速测定用红外测量仪转矩转速传感器
典型轴流泵结构图
1-叶轮
2-导流器
3-泵壳
混流式水泵：这种水泵结合了离心式水泵 和轴流式水泵的特点，流体是沿介于轴 向和径向之间的圆锥面方向流出叶轮， 工作原理是部分利用了叶片推力和惯性 离心力的作用。其特点是流量大、压头 较高，本厂的循环水泵就是典型的混流 式水泵。
你不知道的电机水泵知识
你不知道的电机水泵知识1、离心泵的主要工作原理是什么？电动机带动叶轮高速旋转，使液体产生离心力，由于离心力的作用，液体被甩入侧流道排出泵外，或进入下一级叶轮，从而使叶轮进口处压力降低，与作用在吸入液体的压力形成压差，压差作用在液体吸入泵内，由于离心泵不停的旋转，液体就源源不断的被吸入或排出。
2、润滑油(脂)有哪些作用？润滑冷却作用、冲洗作用、密封作用、减振作用、保护作用、卸荷作用。
3、润滑油使用前要经过哪三级过滤？第一级：润滑油原装桶与固定桶之间；第二级：固定油桶与油壶之间；第三级：油壶与加油点之间。
4、什么是设备润滑“五定”？定点：按规定点加油；定时：按规定时间给润滑部位加油，并定期换油；定量：按消耗定量加油；定质：根据不同的机型选择不同的润滑油，并保持油品质量合格；定人：每一个加油部位必须有专人负责。
5、机泵润滑油中含水有何危害？水分可使润滑油粘度降低，减弱油膜的强度，降低润滑效果。
水低于0℃要结冰，严重地影响润滑油的低温流动性。
水分能加速润滑油的氧化和促进低分子有机酸对金属的腐蚀。
水分会增加润滑油的泡沫性，使润滑油易于产生泡沫。
水分会使金属部件生锈。
6、机泵维护保养内容有哪些？认真执行岗位责任制及设备维护保养等规章制度。
设备润滑做到“五定”、“三级过滤”，润滑器具完整、清洁。
维护工具、安全设施、消防器材等齐全完好，置放齐整。
7、常见轴封泄漏的标准？填料密封：轻质油小于20滴/分重质油小于10滴/分机械密封：轻质油小于10滴/分重质油小于5滴/分8、启动离心泵前应做哪些工作？(1)检查泵体及出口管线、阀门、法兰是否已把紧，地角螺栓有无松动，联轴节(对轮)是否接好，压力表、温度计是否灵敏好用。
(2)盘车2~3圈，检查转动是否灵活，有无不正常声音。
(3)检查润滑油质量是否合格，油量是否保持在看窗的1/3～1/2之间。
(4)打开入口阀关闭出口阀，打开压力表手阀及各个冷却水阀、冲洗油阀等。
(5)输送热油的泵启动前必须预热到与运转温度差40～60℃之间，升温速度不得超过50℃/时，最高温度不得超过运转温度的40℃。

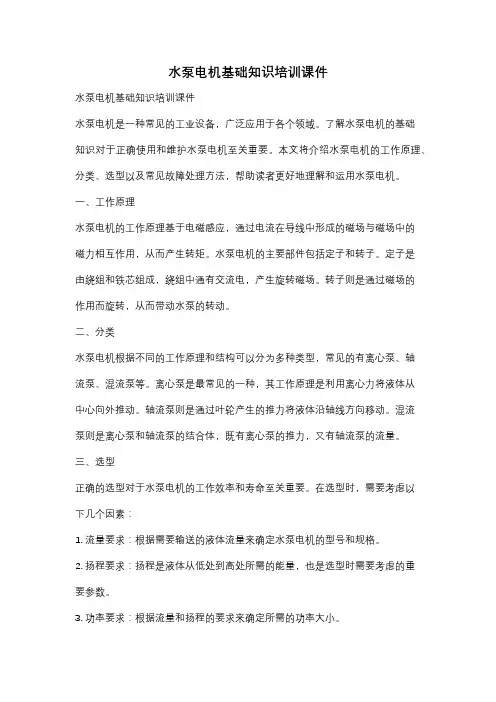

水泵电机基础知识培训课件
水泵电机基础知识培训课件水泵电机基础知识培训课件水泵电机是一种常见的工业设备，广泛应用于各个领域。
了解水泵电机的基础知识对于正确使用和维护水泵电机至关重要。
本文将介绍水泵电机的工作原理、分类、选型以及常见故障处理方法，帮助读者更好地理解和运用水泵电机。
一、工作原理水泵电机的工作原理基于电磁感应，通过电流在导线中形成的磁场与磁场中的磁力相互作用，从而产生转矩。
水泵电机的主要部件包括定子和转子。
定子是由绕组和铁芯组成，绕组中通有交流电，产生旋转磁场。
转子则是通过磁场的作用而旋转，从而带动水泵的转动。
二、分类水泵电机根据不同的工作原理和结构可以分为多种类型，常见的有离心泵、轴流泵、混流泵等。
离心泵是最常见的一种，其工作原理是利用离心力将液体从中心向外推动。
轴流泵则是通过叶轮产生的推力将液体沿轴线方向移动。
混流泵则是离心泵和轴流泵的结合体，既有离心泵的推力，又有轴流泵的流量。
三、选型正确的选型对于水泵电机的工作效率和寿命至关重要。
在选型时，需要考虑以下几个因素：1. 流量要求：根据需要输送的液体流量来确定水泵电机的型号和规格。
2. 扬程要求：扬程是液体从低处到高处所需的能量，也是选型时需要考虑的重要参数。
3. 功率要求：根据流量和扬程的要求来确定所需的功率大小。
4. 环境条件：水泵电机往往需要在特定的环境条件下工作，如温度、湿度等。
5. 维护和保养：选型时还需要考虑水泵电机的维护和保养要求，以确保设备的正常运行。
四、常见故障处理方法水泵电机在使用过程中可能会遇到一些故障，下面介绍几种常见的故障和处理方法：1. 漏水：漏水是常见的故障之一，可能是密封件损坏或安装不当导致的。
处理方法是更换密封件或重新安装。
2. 噪音大：噪音大可能是由于轴承损坏或轴心不平衡导致的。
处理方法是更换轴承或进行动平衡。
3. 过热：水泵电机过热可能是由于电压过高或过载运行导致的。
处理方法是检查电压是否正常，减少负载或增加散热措施。
4. 无法启动：无法启动可能是由于电源故障或电机内部故障导致的。
水泵基础知识概论
• 在确定水泵扬程时，这一点必须重视，否则，如果只按实际 扬程去确定水泵的扬程，订购来的水泵扬程显然会偏低，就 可能降低水泵的效率，减小流量，严重时可能抽不出水来。
3、吸水扬程
• 吸水扬程包括实际的吸水扬程（用符号H实吸表示 ）和吸水损失扬程（用符号H实损表示）两部分。 出水扬程也包括实际出水扬程（用符号H实出表示 ）和出水损失扬程（用符号h压损表示）两部分， 它们之间的相互关系为：
二扬程扬程又叫水头是指被抽送的单位重量的液体从水泵进口到出口所增加的能量通常用符号对一台水泵而言扬程并不是一个常数当转速不变时扬程一般随过泵流量的增大而减小即泵的扬程大小只和过泵流量有关而和管路系统水池水位变化等外界条件无直接关系
水泵基础知识概论
商务通用Powerpoint模板
1、叶轮
• Q2、H2、N2—分别是转速为n2时的流量、扬程、功率。 • 可见，水泵的出水量与转速成正比；扬程与转速的平方成正
比；功率与转速的立方成正比。
• 在条件允许的情况下，也可用改变转速的方法来调节水量。
四、功率
• 功率是指水泵在单位时间 （秒）内做功的大小，用 符号“N”表示，单位为KW; 过去也用符号“HP”(马力） 表示。它们的换算关系是
250S39单级双吸中开离心清水泵_长沙三昌泵业
250S39单级双吸中开离心清水泵-长沙三昌泵业概 述250S39单级双吸中开离心清水泵更新换代的高效节能新产品，其适用范围比SA、SH更加广泛。
它采用国家标准规范设计，其系列化、标准化、通用化程度高，该型泵性能先进、运行平稳、安全可靠，在设计中采用新结构、新材质，可适用多种介质的输送。
250S39单级双吸中开离心清水泵供输送清水或物理化学性质类似于水的液体。
250S39单级双吸中开离心清水泵，广泛用于城市给排水、电站、工业流程系统的取水、加压、农田排灌及各种水利工程、石化工程。
250S39单级双吸中开离心清水泵结构说明250S39单级双吸中开离心清水泵的吸入口与吐出口均在水泵轴心线的下方，与轴线垂直成水平方向。
检修时无需拆卸进出口水管及电动机。
从传动方向看去，水泵为顺时针方向旋转（根据用户需要亦可改为逆时针方向旋转）。
250S39单级双吸中开离心清水泵的主要零件有；泵体、泵盖、叶轮、轴、双吸密封环、轴套等。
除轴的材料为优质碳钢外，其余主零件由铸铁、铸钢、不锈钢制成。
泵体与泵盖构成叶轮的工作室，在进出法兰上，装有安装真空表和压力表的管螺孔。
进出水法兰的下部，装有放水的管螺纹孔。
经过静平衡检验的叶轮，用轴套和两边的轴套螺母固定在轴上，其轴向位置可通过轴套螺母进行调整。
叶轮的轴向力利用其叶片对称布置、两面进水达到平衡。
泵轴承为向心球轴承。
轴承装在轴承体内、安装在泵体两端，用黄油润滑。
双吸密封环用以减少水泵压力室的水漏回吸水室。
泵通过弹性联轴器由电动机直接传动，必要时亦可用内燃机传动。
轴封为软填料密封（根据需要也可装机密封）。
为了防止空气进入泵内和冷却润滑密封腔，在填料之间装填料环，水泵工作时少量高压水，通过泵盖中开面上的梯形凹槽流入填料腔，起水封作用。
250S39单级双吸中开离心清水泵材质说明250S39单级双吸中开离心清水泵的材料可为铜、铸铁、球铁、316不锈钢、416；7锈钢、双向钢、哈氏合金、蒙耐合金，钛合金及20号合金等材料。
ISL立式离心泵型号参数及工作原理,三昌泵业
ISL立式离心泵型号参数及工作原理,三昌泵业
ISL型单级单吸离心泵概述：
ISL型单级单吸立式离心清水泵（长沙三昌泵业），适用于工业和城市给排水以及高层建筑中央空调、消防系统，亦可用于农业排灌。
用于输送清水或物理以及化学性质类似于水的其他液体，被输送液体温度不高与80℃。
允许最大进口压力0.6MPa。
ISL型单级单吸离心泵旋转方向：
从电机端看，泵为顺时针方向旋转。
ISL型单级单吸离心泵参数范围：
流量Q 25~400m3/s
扬程H 4~125m
以上范围的泵均可在我厂的测试中心（全国最大）进行实型泵实验。
ISL型单级单吸离心泵成套范围：
成套供应泵，电动机，还提供止回阀、闸阀。
ISL型单级单吸离心泵型号说明：
ISL125－100J－200A－Z
ISL－单级单吸离心清水泵，立式安装
125－吸入口直径（mm）
100－吐出口直径（mm）
J－表示降速使用
200－叶轮的名义直径（mm）
A－A、B、C分别表示叶轮外径经第一、二、三次切割
Z－表示泵吸入口垂直向下（不带Z表示泵吸入口水平布置）
ISL型单级单吸离心泵结构型式：
泵为立式安装水平或轴向吸入，水平吐出，泵吸入口能以0o，90o，180o，270o 四个方向任意安装，大大缩小占地面积，适合更狭小空间使用。
泵与电机直联，叶轮安装在电机轴上，泵的轴封采用机械密封，外接水冲洗。
三昌各种水泵技术参数的汇总
三昌各种水泵技术参数的汇总长沙三昌泵业有限公司整合各种水泵知识的技术参数资源，汇集而成的各种水泵技术参数大全！其中包括自平衡多级泵、不锈钢多级离心泵、自吸排污泵、砂浆泵、单级双吸离心泵、热水循环泵、无堵塞潜水排污泵、冷凝泵、化工泵、锅炉给水泵、多级离心泵等各种水泵的技术参数。
其中三昌主营自平衡多级泵，不锈钢多级泵。
各种水泵技术参数的汇总 (1)自平衡多级离心泵 (3)性能范围： (3)ZPD型泵： (3)A Y型卧式离心油泵 (3)性能范围： (3)A Y型系列离心油泵型号说明： (3)COS型单级双吸离心泵 (3)性能范围： (3)COS型单级双吸离心泵型号说明： (3)DF多级离心泵 (4)性能范围： (4)DF型不锈钢耐腐蚀泵： (4)型号说明： (4)DG次高压锅炉给水泵 (4)性能范围： (4)DG次高压锅炉给水泵型号说明： (4)DG锅炉给水多级离心泵 (4)性能范围： (4)DL（R）型立式多级离心泵 (5)性能范围： (5)DL型泵型号说明： (5)DM多级离心泵 (5)性能范围： (5)DM/MD矿用多级离心水泵： (5)型号说明： (5)DY多级离心泵 (5)性能范围： (5)型号说明： (6)D型多级离心泵 (6)性能范围： (6)型号说明： (6)IHF型氟塑料化工泵 (6)性能范围： (6)IHF型氟塑料化工泵型号说明： (6)IH型化工单级单吸离心泵 (7)性能范围： (7)IH型化工离心泵型号说明： (7)IR型单级单吸离心泵 (7)性能范围： (7)IS,IN,IW型单级单吸离心泵： (7)性能范围： (7)ISG,IRG,IHG型立式单级管道离心泵： (8)性能范围： (8)ISG立式单级管道离心泵型号说明： (8)N/NB冷凝泵 (8)性能范围： (8)N/NB冷凝泵型号说明： (8)QW型无堵塞潜水排污泵 (8)性能范围： (8)QW型无堵塞潜水排污泵型号说明： (8)R型热水循环泵 (9)性能范围： (9)R型热水循环泵型号说明： (9)S,SM,SF,SY,SH型单级双吸离心泵 (9)性能范围： (9)UHB型砂浆泵 (9)性能范围： (9)YW液下式LW(直立）GW管道式系列无堵塞排污泵： (10)性能范围： (10)50YW15—10—1.1型号说明： (10)ZW型卧式自吸排污泵 (10)性能范围： (10)ZW型卧式自吸排污泵应用于： (10)65zw40-25型号介绍： (10)自平衡多级离心泵性能范围：流量Q：3.75-1100m3/h 扬程H：17-1800ZPD型泵：用于汲送清水及无腐蚀性的液体，改变过流部件的材料，可供矿山排送酸性水。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国的工业用电(民用也是50Hz)频率是50Hz，产生的旋转磁场也是50Hz，相当于50/秒=3000/分，这就决定了电机的转速是1500(4极2对)。
电动机转速的计算公式是n=60f/t
n表示电机转速，f表示电源频率,我国为50赫兹，t表示电机磁极对数。
异步电机转子的转速总是低于或高于其旋转磁场的转速，异步之名由此而来。
异步电机转子转速与旋转磁场转速之差（称为转差）通常在10%以内。
由此可知，交流电机（不管是同步还是异步）的转速都受电源频率的制约。
因此,交流电机的调速比较困难,最好的办法是改变电源的频率，而以往要改变电源频率是比较复杂的。
由于转差率的存在，电机.实际转速略低于旋转磁场的转速
变频电机的工作原理与三相交流异步电动机工作原理一样，变频电机是通过改变输入三相交流电的频率改变电机的转速，一句话，变频是用来调速的。
普通的三相交流异步电动机也可以作变频电机使用，没有本质区别，只是变频电机在频率的影响上作了优化，变频电机的工作频率一般5Hz~100Hz.
变频就是改变频率，变频的设备叫变频器，西门子叫矢量控制器。
最初的变频器只简单改变变频，现在的变频器可对电压，电流，频率重新调制就是矢量控制。
把电压和频率固定不变的交流电变换为电压或频率可变的交流电的装置称作“变频器”。
该设备首先要把三相或单相交流电变换为直流电（DC）。
然后再把直流电（DC）变换为三相或单相交流电（AC）。
变频器同时改变输出频率与电压，也就是改变了电机运行曲线上的n0，使电机运行曲线平行下移。
因此变频器可以使电机以较小的启动电流，获得较大的启动转矩，即变频器可以启动重载负荷。
