逆变器的转换效率

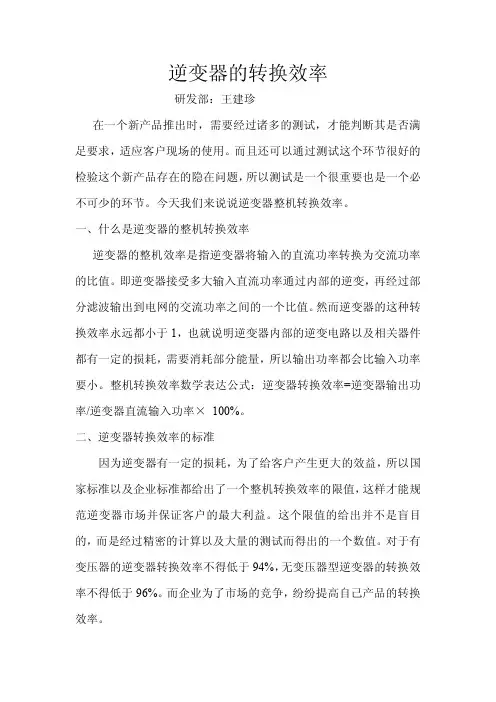

逆变器的转换效率研发部：王建珍在一个新产品推出时，需要经过诸多的测试，才能判断其是否满足要求，适应客户现场的使用。

而且还可以通过测试这个环节很好的检验这个新产品存在的隐在问题，所以测试是一个很重要也是一个必不可少的环节。

今天我们来说说逆变器整机转换效率。

一、什么是逆变器的整机转换效率逆变器的整机效率是指逆变器将输入的直流功率转换为交流功率的比值。

即逆变器接受多大输入直流功率通过内部的逆变，再经过部分滤波输出到电网的交流功率之间的一个比值。

然而逆变器的这种转换效率永远都小于1，也就说明逆变器内部的逆变电路以及相关器件都有一定的损耗，需要消耗部分能量，所以输出功率都会比输入功率要小。

整机转换效率数学表达公式：逆变器转换效率=逆变器输出功率/逆变器直流输入功率×100%。

二、逆变器转换效率的标准因为逆变器有一定的损耗，为了给客户产生更大的效益，所以国家标准以及企业标准都给出了一个整机转换效率的限值，这样才能规范逆变器市场并保证客户的最大利益。

这个限值的给出并不是盲目的，而是经过精密的计算以及大量的测试而得出的一个数值。

对于有变压器的逆变器转换效率不得低于94%，无变压器型逆变器的转换效率不得低于96%。

而企业为了市场的竞争，纷纷提高自己产品的转换效率。

纵观逆变器的主电路，对于有变压器逆变器来说，主电路上主要有直流滤波器（或者直流滤波电路）、IGBT（或者其他逆变模块）、电抗器、变压器、交流滤波器（或者自制滤波电路）以及导线。

所以我们为了提高逆变器的转换效率，可以从这些方面入手。

比如：1.IGBT，我们可以降低IGBT的损耗，降低IGBT的开关频率，但是也不能无限制的降低，因为当降低开关频率时，逆变出的波形会变差，电能质量就会降低，并且会提高机器的噪音，所以只能适当的降低IGBT的开关频率；2.变压器的损耗，而变压器的损耗只有其自身的铜损和铁损，我们将这两个损耗降低时，逆变器的转换效率会有所提高；3.电抗器的损耗，提高电抗器的Q值，也就是降低电抗器的感抗。

纯手工制作迷你逆变器(全图解)

纯手工制作迷你逆变器(全图解)本人是新手，不过接触电子已经很多年了，做家电维修，就是那种任何家电都修的那种家电维修，最近迷上逆变了，希望高手指教。

直接上图。

虽然不是最小的，但是也算是非常小了，什么保护都没有，如果出问题，那就是直接烧机。

EI33的变压器。

功率我也不知道说是多少好，反正最高上到了60安。

前级是最简单的3525了，什么保护都没做，直接驱动场管，两只1404。

话说这1404可真是好用，单边30安发热量也不大，如果一只上10安共200w的话连散热片也省了，基本不发热，频率30K，变压器自己做的，EI33的小变压器，初级3(0.8*7)+3。

次级也是0.8我也忘记是多少圈了，倍压空载最高750，前级滤波电容两个1000UF，有点小，可没地方装了，就为了一个(小)字，后级滤波400V47UF，也是很小啊，没办法，没空间了，整流两只8120，再加555和4只1225。

输出4.7UF，非常简单的电路。

效果我就不知道了。

没地方试，现在也只能点着灯玩。

还有我那200W的灯泡质量也非常不错啊，烧了一次，就是只断了灯丝，使劲摇啊摇给接上了，现在上到600W也不烧，雪亮雪亮的。

对了，点灯的相片没照到。

上前级D极波形图，自己感觉很自豪，看很多人都说做的波形不好尖峰高，不知道为什么我做的波形这么漂亮，我不是炫耀，比我做的好的人大把多，可能时变压器的问题吧，看不到一点尖峰，要不1404也不是那么好惹的，耐压太低了，尖峰稍高就挂了。

看波形好，我也没加吸收了。

图片上看得出来继续上图。

下面是多图欣赏。

有很多其它东西。

#p#副标题#e#这个东西被EG10001给害了，所有东西装完了，驱动板上的2110却坏了一个，那个郁闷啊，被迫无法完工，也没法试机了。

少说也有个800W以上(是纯正弦波的)前级非常不错。

ETD49的变压器，后面还少个铁铝硅。

ETD49变压器，自己做的，初级0.4*48 3+3共饶了六层，次级我也忘记是多少了。

逆变器与变压器

首先确认一下，是隔离变压器还是升压变压器还是隔离升压变压器，三种变压器的作用是不一样的。

隔离变压器的主要作用有三点，一是电气隔离的作用，第二是接地保护，三是低压并网的时候升压作用。

但同样，变压器是会导致一定程度的损耗的，所以隔离变压器的存在就需要根据现实组网情况来决定了。

如果说是低压并网方案，有变压器对后端的负载有较好的保护作用，其他作用不大，尤其是采用非晶硅电池，前端电池有接地的要求，后端逆变器的输出就必须要求带输出隔离变压器了。

如果说是中压或者高压并网方案，那么自带变压器就一点意义都没有，而且还会产生不必要的损耗，所以这种组网方式，除非是钱多的烧的不行，一般是要取消内置隔离变压器的。

光伏逆变器的设计原理并网光伏逆变器的基本设计无论采用何种技术，逆变器的基本设计都很明确，且非常相似。

其核心就是将直流电压(光伏组件)转换成交流电压(可并网)的过程。

在转变的过程中，不停地转换直流电的正负极连接，从而形成方向变化的交流电。

所以，逆变器的关键部件是桥接开关(晶体管元件，见图1：a))，这个开关桥的一侧连接输入的直流电源，在另一侧连接交流电网。

在工作过程中，只有两个相对的开关可以同时关闭。

如果将此开关桥的开关速度设置成与电网频率相同，则在理论上可以将桥的输出侧与电网连接。

但是，由于这样输出的电流是方波，且强度没有变化，因此需要在输出端安装一个具有铁芯的电感器，用以将输出电流控制成为正弦波形状。

桥的断开采用脉冲过程进行，从而形成与脉冲相关的较小电流分量。

这样的电流分量可以对电感器的电流进行控制。

脉冲的频率一般为20KHz ，这样就完全可以形成50Hz的电流，见图1：b)。

对于光伏逆变器来说，还有一个非常重要的设备不能遗漏：输入端的电容器，见图1：c ) 。

电容器的作用是储存电能，确保来自发电侧的电流持续一致供给桥接开关，并通过与电网频率同步变化的桥进入电网。

只有在输入电容器的容量足够大的情况下，才能够保证光伏发电系统的持续、正常运行。

国外光伏逆变器知名品牌一览表

国外光伏逆变器知名品牌一览德国SMASMASolarTechnologyAG艾思玛太阳能技术股份公司是全球领先的专业逆变器生产供应商，成立于1981年，总部位于德国卡塞尔市的Niestetal。

SMA是光伏逆变器的全球市场领导者，产品应用遍及全球，已经在全球四大洲的十三个国家，包括美国、中国、意大利、西班牙、法国、澳大利亚、希腊、捷克等设立了分支机构。

经过32年的创新发展，SMA目前拥有员工人数超过4000人。

于32年建成占地18500平方米的全球最大光伏逆变器生产基地，能够将SMA的年生产能力提高至约5GW，并继续扩大，可以满足全球光伏市场快速发展的需求。

2008年6月27日，SMA在德国法兰克福股票交易所上市（s92），并在2008年9月22日列入TecSMA.在过去的数年中，SMA公司本身，以及其创新生产的众多产品，创造了更多成绩，也获得了多项殊荣。

SMA的主要业务领域是开发和生产各种型号的光伏逆变器，功率从1kW 到1.25MW不等，能够满足不同类型光伏组件、所有电站规模和不同电网类型的需要。

SMA研发生产的光伏系列设备主要包括并网逆变器Sunny Boy/Sunny Mini Central/Sunny Tripower/ Sunny Central、双向独立运行逆变器SunnyIsland、风力并网逆变器WindyBoy、并网备用发电设备Sunny Backup、燃料电池逆变器Hydro Boy，以及用于电站全面监测及控制的通讯设备。

其中光伏并网和双向独立运行逆变器为其主要产品。

SMA推出的光伏逆变器系列相关产品达到近百种，是名副其实的全球光伏逆变器第一大生产供应商。

美国Power-OnePower-One是全球最大的电能转换和电能管理解决方案提供商。

其产品范围足以支持将民用交流电转化成不同电压的直流电的各个环节，用以驱动高电能需求的工作场所、系统和不同半导体层面上的基础设施系统。

其也是全世界规模第二的光伏逆变器生产商，在过去的几年中，可再生能源解决方案领域增长迅速。
