高压配电房点检表
完整无缺，元器件完好，安 目视 装规范，计量柜铅封完整。 压 开 真空开关 合闸指示到位。 目视 关 柜 柜内卫生 柜内清洁，门锁完好。 目视、清扫 瓷件 连接处 瓷件良好、清洁，无裂纹、破损及放电现象。 螺丝连接处无烧红及腐蚀现象。 目视 目视 目视、清扫 目视 目视、操作 目视 目视 目视 鼻嗅 目视
高压配电房日常点检表
设备编号 类别 点检内容 相/线电压是否平衡 电 网 电压质量 是否波动 电 压 是否在标准范围内 声音振动 无异常声响和异常振动。 保护装置 仪表和继电器盖子紧固，触点无烧坏现象 —— 保养项目 设备名称 保养方法 目视 目视 目视 目视、耳听 目视 保养周期 天 天 天 天 天 天 天 半年 年 年 半年 周 周 天 天 天 天 周 10KV高压配电房 1 2 3 4 5 设备型号 6 7 8 9 —— 10 11 12 13 使用部门 14 15 16 17 18 运维部 19 20 21 22 23 24 25 26 年 27 月 28 29 30 31
柜内卫生 柜内清洁，门锁完好。 电 容 补 偿 柜 电容器 接触器 风机 仪表 高 压 电 缆 电缆头 味道 封堵 无鼓包、漏液 无粘连 正常运行 正常显示 无明显变形、鼓包、放电现象，接线端无变色 无异味 无破损、进水
注：点检人员日检、周检后记录、签名，如有异常及时记录处理并 点检电工签 检查人签 上报站长。 名 名
特别事项/异常问题记录
注：1.检查过程中如发现需要新增的点检及重点关注项目，在表格空白处填写。 2.记录符号—正常划“√”、异常划“○”、维修后正常划“●”、未生产在日期上划“△”； 3.本记录保存期限：三年
高压配电房日常点检表
设备编号 类别 点检内容 相/线电压是否平衡 电 网 电压质量 是否波动 电 压 是否在标准范围内 声音振动 无异常声响和异常振动。 保护装置 仪表和继电器盖子紧固，触点无烧坏现象 —— 保养项目 设备名称 保养方法 目视 目视 目视 目视、耳听 目视 保养周期 天 天 天 天 天 天 天 半年 年 年 半年 周 周 天 天 天 天 周 10KV高压配电房 1 2 3 4 5 设备型号 6 7 8 9 —— 10 11 12 13 使用部门 14 15 16 17 18 运维部 19 20 21 22 23 24 25 26 年 27 月 28 29 30 31
柜内卫生 柜内清洁，门锁完好。 电 容 补 偿 柜 电容器 接触器 风机 仪表 高 压 电 缆 电缆头 味道 封堵 无鼓包、漏液 无粘连 正常运行 正常显示 无明显变形、鼓包、放电现象，接线端无变色 无异味 无破损、进水
注：点检人员日检、周检后记录、签名，如有异常及时记录处理并 点检电工签 检查人签 上报站长。 名 名
特别事项/异常问题记录
注：1.检查过程中如发现需要新增的点检及重点关注项目，在表格空白处填写。 2.记录符号—正常划“√”、异常划“○”、维修后正常划“●”、未生产在日期上划“△”； 3.本记录保存期限：三年
承接查验表格
EPS应急电源现场查验记录表
变配电房现场查验记录表
低压无功功率补偿柜查验记录表
UPS不间断电源现场查验记录表
电动机现场查验记录表
室内排水管道与附件现场查验记录表位置: 查验人: 日期
记录人：时间：审核人：
室外排水管道与附件现场查验记录表
位置: 查验人: 日期
火灾自动报警系统查验记录表
水处理设备检查表
位置：日期年月
查验人：日期：
水泵设备检查表
集水井/泵设备检查表
位置: 查验人：日期：
步行梯装修检查表
( )楼梯查验人：日期：
防火卷帘门检查表
层查验人：日期：年月日
卫生间装修检查表
层查验人：日期：年月日
日期：年月日
航空障碍灯电施检查表
位置: 查验人: 日期：年月日。
高压配电系统查验记录表
接地体焊接应牢固、防腐处理应均匀
工具：
高压验电器、直接式放电棒、便携式接地线
高压绝缘手套、高压绝缘靴子、标识牌、红白带
有效的检验合格证。
交流屏
直流屏
直流屏交流电源互投正常、标志正确、清晰、与交流回路有明显的区别。
模拟屏
功能正常、显示清晰、无闪烁。
双电源切换箱
自切灵活正常。
电力能源管理系统
3ห้องสมุดไป่ตู้
竣工资料文件
消防梯、客梯具双电源
排烟、正压送风机具双电源
消控中心具双路电源
1#--8#变压器
无不正常响声。
0.4KV联络开关
三开关、二钥匙互锁正常。
电容补偿柜
自动、手动补偿正常。
母线排跨接线
连接紧密。
EPS
市电断电EPS能立即正常供电。
2
35
KV
高
压
配
电
室
辅
助
设
施
防雷接地装置：
接地线应平直，牢固，不应有高低起伏、弯曲现象
查验意见（可另附页）：
查验人：日期：
审核意见：
审核人：日期：

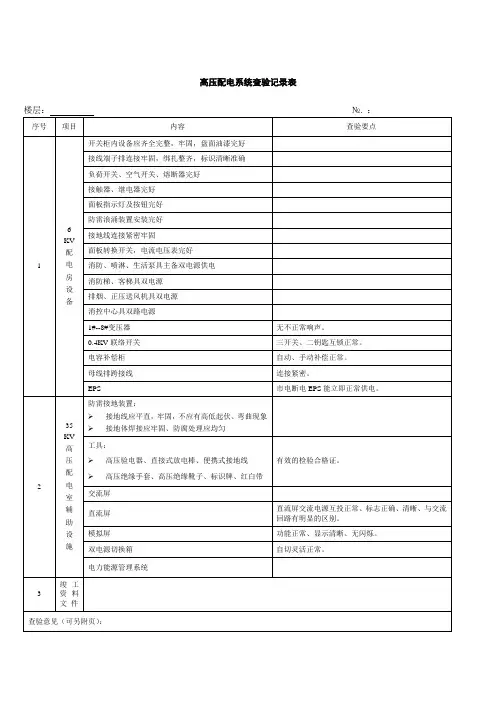

高压配电系统查验记录表
楼层：№.：
序号
项目
内容
查验要点
1
6
KV
配
电
房
设
备
开关柜内设备应齐全完整，牢固，盘面油漆完好
接线端子排连接牢固，绑扎整齐，标识清晰准确
负荷开关、空气开关、熔断器完好
接触器、继电器完好
面板指示灯及按钮完好
防雷浪涌装置安装完好
接地线连接紧密牢固
面板转换开关，电流电压表完好
消防、喷淋、生活泵具主备双电源供电
工具：
高压验电器、直接式放电棒、便携式接地线
高压绝缘手套、高压绝缘靴子、标识牌、红白带
有效的检验合格证。
交流屏
直流屏
直流屏交流电源互投正常、标志正确、清晰、与交流回路有明显的区别。
模拟屏
功能正常、显示清晰、无闪烁。
双电源切换箱
自切灵活正常。
电力能源管理系统
3ห้องสมุดไป่ตู้
竣工资料文件
消防梯、客梯具双电源
排烟、正压送风机具双电源
消控中心具双路电源
1#--8#变压器
无不正常响声。
0.4KV联络开关
三开关、二钥匙互锁正常。
电容补偿柜
自动、手动补偿正常。
母线排跨接线
连接紧密。
EPS
市电断电EPS能立即正常供电。
2
35
KV
高
压
配
电
室
辅
助
设
施
防雷接地装置：
接地线应平直，牢固，不应有高低起伏、弯曲现象
查验意见（可另附页）：
查验人：日期：
审核意见：
审核人：日期：
高压配电系统查验记录表
楼层：№.：
序号
项目
内容
查验要点
1
6
KV
配
电
房
设
备
开关柜内设备应齐全完整，牢固，盘面油漆完好
接线端子排连接牢固，绑扎整齐，标识清晰准确
负荷开关、空气开关、熔断器完好
接触器、继电器完好
面板指示灯及按钮完好
防雷浪涌装置安装完好
接地线连接紧密牢固
面板转换开关，电流电压表完好
消防、喷淋、生活泵具主备双电源供电
供配电工程承接查验记录表
直流屏
柜体型号规格
符合设计要求
现场查看
直流屏性能测试
可靠
1.能够可靠供电给高压柜操作机构供电。2.电池续航能力达到设计要求。3.充电、切电模块能可靠动作
计量柜
柜体型号规格
符合设计要求
现场检查
计量表计
标识明确、计量准确
1.检查表计标识
2.抽检表计精度
事故信号报警箱
箱体规格型号、安装
符合设计要求
现场检查
警铃警笛
可靠灵敏
试验警铃警笛可靠灵敏启动
监测报警范围
符合设计要求
现场抽测报警信号进行测试
配电室模拟屏
屏体规格型号
符合设计要求
现场检查
屏上显示
准确、明确
1.屏上线路图符合设计要求和现场布局2.各进出线标识准确、明确
接地装置
接地铜牌、接地极型号规格
符合设计要求
现场检查
接地线和接地方式
可靠
1.接地线连接牢固，端子无松动2.接地方式符合设计要求
发电机电池
其他
记录人：
接收人：
承接查验日期：
供配电工程承接查验记录表
附件四：
承接查验整改单
整改内容：（包含资料、现场及设备数量三部分）
签名：
整改建议：
签收人
签收日期
年月日
复检情况：
复检人：
日期：年月日
供配电工程承接查验记录表
附件五：
物业承接查验移交表
项目名称
工程名称
建设单位
施工单位
移交时间
参加人员
移 交 内 容
承接查验日期：
供配电系统承接查验记录表
附件二：现场承接查验内容、标准及结果
柜体型号规格
符合设计要求
现场查看
直流屏性能测试
可靠
1.能够可靠供电给高压柜操作机构供电。2.电池续航能力达到设计要求。3.充电、切电模块能可靠动作
计量柜
柜体型号规格
符合设计要求
现场检查
计量表计
标识明确、计量准确
1.检查表计标识
2.抽检表计精度
事故信号报警箱
箱体规格型号、安装
符合设计要求
现场检查
警铃警笛
可靠灵敏
试验警铃警笛可靠灵敏启动
监测报警范围
符合设计要求
现场抽测报警信号进行测试
配电室模拟屏
屏体规格型号
符合设计要求
现场检查
屏上显示
准确、明确
1.屏上线路图符合设计要求和现场布局2.各进出线标识准确、明确
接地装置
接地铜牌、接地极型号规格
符合设计要求
现场检查
接地线和接地方式
可靠
1.接地线连接牢固，端子无松动2.接地方式符合设计要求
发电机电池
其他
记录人：
接收人：
承接查验日期：
供配电工程承接查验记录表
附件四：
承接查验整改单
整改内容：（包含资料、现场及设备数量三部分）
签名：
整改建议：
签收人
签收日期
年月日
复检情况：
复检人：
日期：年月日
供配电工程承接查验记录表
附件五：
物业承接查验移交表
项目名称
工程名称
建设单位
施工单位
移交时间
参加人员
移 交 内 容
承接查验日期：
供配电系统承接查验记录表
附件二：现场承接查验内容、标准及结果

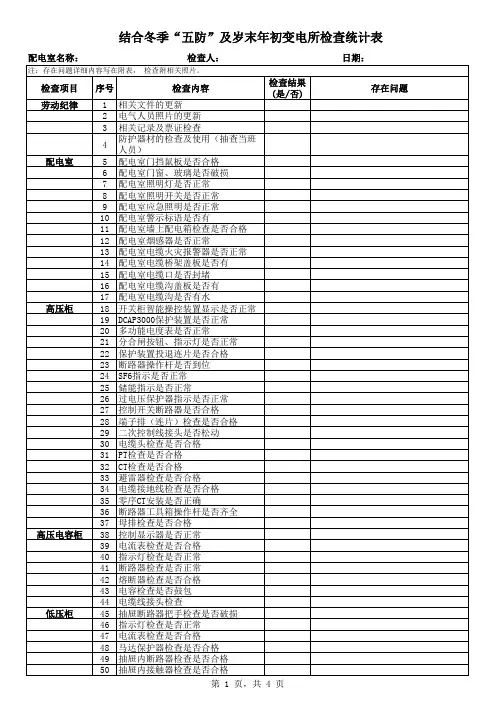

配电室检查项目表
40 指示灯检查是否正常
41 断路器检查是否正常
42 熔断器检查是否合格
43 电容检查是否鼓包
44 电缆线接头检查
45 抽屉断路器把手检查是否破损
46 指示灯检查是否正常
47 电流表检查是否合格
48 马达保护器检查是否合格
49 抽屉内断路器检查是否合格
50 抽屉内接触器检查是否合格
检查结果 (是/否)
28 端子排（连片）检查是否合格
29 二次控制线接头是否松动
30 电缆头检查是否合格
31 PT检查是否合格
32 CT检查是否合格
33 避雷器检查是否合格
34 电缆接地线检查是否合格
35 零序CT安装是否正确
36 断路器工具箱操作杆是否齐全
37 母排检查是否合格
38 控制显示器是否正常
39 电流表检查是否合格
117 油温表检查是否合格
118 直流电流、电压表检查是否合格 119 按钮、指示灯检查是否合格 120 触摸控制器显示屏检查是否合格 121 接触器、继电器检查是否合格 122 端子排接线松动检查是否合格 123 变送器接线检查是否合格 124 PLC显示检查是否合格 125 变压器（380/23/6）接线检查 126 是否合格 127 是否合格
70 接地线松动检查是否合格
71 母排检查是否合格
72 变频器本体检查是否合格
73 断路器检查是否合格
74 刀式熔断器检查是否合格
75 接触器检查是否合格
76 电抗器检查是否合格
77 负载线检查是否合格
78 二次控制线检查是否合格
79 二次控制线保险检查是否合格
80 继电器检查变频器手操器检查
81 按钮、指示灯检查是否合格
配电室承接查验记录
隔离开关
隔离开关与机构的联动正常，无卡阻现象□；隔离开关转动部分灵活无卡阻现象，传动杆应无变形；隔离开关触头接触良好，表面应涂有凡士林油□。
接地开关
接地开关“机构的联动正常，无卡阻现象□；接地开关转动部分灵活无卡阻现象，传动杆应无变形□；接地开关触头接触良好，表面应涂有凡士林油□。
干式变压器
外观质量
联锁功能试验
通电检查操作机构与门的联锁，功能单元与门的联锁。在合闸时，柜门不应打开□；双电源之间的机械或电气联锁必须安全可靠，正常电源正常供电时，备用电源的断路器不能合闸，反之也一样□。
无功功率补偿柜
外观及结构
柜体的外表面喷涂均匀，不应有起泡、裂纹或流痕等缺陷；柜体能承受一定的机械、电气和热应力，其具有良好的防腐蚀性能□；柜内主保护接地端子的导电能力应和主进线导电能力相同，并标有明显和耐久的接地符号□；柜内中性线应能传导电路可能需要的最大电流，并应充分考虑分相补偿时，因三相电容量不同而可能流过中性线的电流□；柜内母线的相序排列从柜正面观察，相序标识及排列一般应符合有关规定，接地线为黄绿双色□。
自动控制器
控制器应具有自动投切和手动投切两种工作模式□；控制器采用等容量投切的工作顺序为先投先切，后投后切，并具有防止反复投切的功能□；电容投人时间可以在0~lOS之间进行调整，切除后再投人延时时间为0~300S，但不得小于切开和投人最小间隔时间□。
间隙与距离
在正常使用的条件下，应保持其电气间隙和爬电距离，不同极性的裸露带电体之间以及它们与地之间的电气间隙不小于14mm，爬电距离不小于16mm□。
所有紧固件紧固，绝缘件完好□；金属部件无锈蚀、无损伤，铁芯无多点接地；绕组完好、无变形、无位移、无损伤，内部无杂物，表面光滑无裂纹□；引线、连接导体间和地的距离符合国家有关标准，裸导体表面无损伤、毛刺和尖角，焊接良好□；接地部位有明显的标志，并配有符合标准的螺帽、螺栓□。
隔离开关与机构的联动正常，无卡阻现象□；隔离开关转动部分灵活无卡阻现象，传动杆应无变形；隔离开关触头接触良好，表面应涂有凡士林油□。
接地开关
接地开关“机构的联动正常，无卡阻现象□；接地开关转动部分灵活无卡阻现象，传动杆应无变形□；接地开关触头接触良好，表面应涂有凡士林油□。
干式变压器
外观质量
联锁功能试验
通电检查操作机构与门的联锁，功能单元与门的联锁。在合闸时，柜门不应打开□；双电源之间的机械或电气联锁必须安全可靠，正常电源正常供电时，备用电源的断路器不能合闸，反之也一样□。
无功功率补偿柜
外观及结构
柜体的外表面喷涂均匀，不应有起泡、裂纹或流痕等缺陷；柜体能承受一定的机械、电气和热应力，其具有良好的防腐蚀性能□；柜内主保护接地端子的导电能力应和主进线导电能力相同，并标有明显和耐久的接地符号□；柜内中性线应能传导电路可能需要的最大电流，并应充分考虑分相补偿时，因三相电容量不同而可能流过中性线的电流□；柜内母线的相序排列从柜正面观察，相序标识及排列一般应符合有关规定，接地线为黄绿双色□。
自动控制器
控制器应具有自动投切和手动投切两种工作模式□；控制器采用等容量投切的工作顺序为先投先切，后投后切，并具有防止反复投切的功能□；电容投人时间可以在0~lOS之间进行调整，切除后再投人延时时间为0~300S，但不得小于切开和投人最小间隔时间□。
间隙与距离
在正常使用的条件下，应保持其电气间隙和爬电距离，不同极性的裸露带电体之间以及它们与地之间的电气间隙不小于14mm，爬电距离不小于16mm□。
所有紧固件紧固，绝缘件完好□；金属部件无锈蚀、无损伤，铁芯无多点接地；绕组完好、无变形、无位移、无损伤，内部无杂物，表面光滑无裂纹□；引线、连接导体间和地的距离符合国家有关标准，裸导体表面无损伤、毛刺和尖角，焊接良好□；接地部位有明显的标志，并配有符合标准的螺帽、螺栓□。
高压配电房细部隐蔽工程质量验收记录(Excel表格)
细部隐蔽工程质量验收记录 GB 50201－2001
单位(子单位)工程名称
广州市海珠区昌岗中路小学综合改造工程 施工专业承包
分部(子分部)工程名称
总承包施工单位
广东华鑫建建设有限公司
项目负责人 黄赞忠
验收部位
专业承包施工单位
/
项目负责人
/
施工图名称及图号
检查项目
施工单位自检记录
监理(建设)单位验收意见
施工班组长(签名) 年月日
监理 符合规范与设计要求，同意验收
(建设)
单位 总监理工程师(签名):
验收 专业监理工程师(签名):
结论 (建设单位项目专业技术负责人签名):
年Байду номын сангаас日
注 设计要求
年月日
1. 预埋件(或后置埋件)
√
同意验收
2. 护栏与预埋件的连接节点
√
同意验收
GD2301111 0 1 /
高压配电房 2013-建施-01
备注
符合规范与设计要求
专业 承包 施工 单位 检查 评定 结果
专业工长(施工员)(签名) 符合规范与设计要求，同意验收
项目专业质量员(签名): 项目负责人(签名):
单位(子单位)工程名称
广州市海珠区昌岗中路小学综合改造工程 施工专业承包
分部(子分部)工程名称
总承包施工单位
广东华鑫建建设有限公司
项目负责人 黄赞忠
验收部位
专业承包施工单位
/
项目负责人
/
施工图名称及图号
检查项目
施工单位自检记录
监理(建设)单位验收意见
施工班组长(签名) 年月日
监理 符合规范与设计要求，同意验收
(建设)
单位 总监理工程师(签名):
验收 专业监理工程师(签名):
结论 (建设单位项目专业技术负责人签名):
年Байду номын сангаас日
注 设计要求
年月日
1. 预埋件(或后置埋件)
√
同意验收
2. 护栏与预埋件的连接节点
√
同意验收
GD2301111 0 1 /
高压配电房 2013-建施-01
备注
符合规范与设计要求
专业 承包 施工 单位 检查 评定 结果
专业工长(施工员)(签名) 符合规范与设计要求，同意验收
项目专业质量员(签名): 项目负责人(签名):
