汽油在线自动优化调合系统
乙醇汽油在线调和及计量的解决方案
乙醇汽油在线调和及计量的解决方案摘要油品储运过程中，在线调和及计量是生产及交付的关键环节，采用进口专用设备aliii控制器所作的方案，费用高，不能自由扩展，控制器在现场安全风险高。
本方案采用pc+plc模式，利用普通的plc控制器做控制机，以pc作为管理机，控制机和管理机处于非防爆区的解决方案，较好地解决了上述问题。
关键词乙醇汽油；在线调和；计量精度；控制精度；混匀度中图分类号u472 文献标识码a 文章编号 1674-6708（2013）85-0177-020 引言随着石油的日益减少、且我国对石油的需求越来越多以及油品燃烧对环境所产生的污染也引起关注。
生产乙醇汽油能减少汽油的消耗、汽油燃烧更充分、提高汽油的利用率，能有效降低石油消耗、保护环境、降低用户的成本。
乙醇热值为汽油的61%、但含氧量高于汽油达35%，燃烧产生的co、hc化合物的排放低于汽油，比直接用汽油环保。
乙醇的辛烷值为111，蒸发量大，其混合氧热值接近于汽油，在汽油中添加不大于10%的乙醇，现所用的发动机不需改造，且不减少动力也不腐蚀金属，对发动机寿命无影响。
制造乙醇为有糖作物、含淀粉作物及纤维类燃料，为可再生资源且在我国此类资源丰富，现每年我国石油需求量过亿吨，因此使用乙醇汽油可减少对石油资源的依赖，有利于能源安全。
乙醇汽油易分层，静态储存不可超过4天，现制现用是最好的选择。
以前调和乙醇汽油主要使用的进口设备费用高，自由扩展受限，要扩大生产，施工难度大。
现场单路故障要维护aliii时，其他回路需停止作业。
不利于连续生产。
控制器在调和现场，为防爆区域，安全风险高。
以pc+plc 模式所作的调和及计量系统，控制器位于非防爆区，调和比例、计量精度、控制精度等指标符合标准，安全风险在已有的调和系统中较低。
已推广使用。
1 系统配置1.1 控制部分s7300plc主机—接受开关量输入模块、模拟量输入模块和高数计数模块的信息，按照程序流程处理接受到的信息后启动相应的输出模块。
基于DCS的汽油在线调合系统的设计与实现
调 合 服务 器 的 给定 自动 完 成 ， 合 服 务 器 与 Ｄ Ｓ通 过 开 放 的 调 Ｃ Ｏ Ｃ接 口实 现 数 据 传输 通讯 。 析 仪 器 工 作 站 通 过 ＭＯ Ｂ Ｓ Ｐ 分 Ｄ Ｕ
通 讯 方 式 给 Ｄ Ｓ传 输 数 据 。 系统 构 成 如 图 １ 示 。 Ｃ 所
ＡＰＮＢＥＤ Ｓ Ｅ Ｌ Ｎ 在线调合控制系统 近红外分析仪 — ＤＳ Ｅ 控制系统
来 达 到 卡 边 控 制 各 个 质 量 指 标 的 目 的 。Ｄ ｌｓ根 据 预 测 ＭＣ Ｐ ｕ
跟踪 和优化 ． 用 Ａ Ｍ 利 Ｂ Ｌ提 供 的调 合 规 则 对 各 个 质 量 指 标 进
行 计 算 ， 用 多 变 量 预 估 控 制 技 术 同 时 对 各 个 质 量 指 标 进 行 采 实 时 控 制 。完 成 对 不 同 质 量 指 标 的 不 同 方 向 的 卡 边 生 产 。 Ａ Ｐ Ｎ Ｂ Ｅ Ｄ调 合 软 件 系 统 具 备 很 好 的 集 成 能 力 ，方 便 实 ＳＥ Ｌ Ｎ
时所 需 要 完 成 的泵 、 等 的 启 动 和停 止 动 作 由 Ｄ Ｓ系 统 根 据 阀 Ｃ
１ 项 目实施 的必 要性
在 实 施 调 合 项 目之 前 条 件 比较 落 后 ， 采 用 的 是 手 动 罐 调 ， 经 过 人 工 运 算 或 查 表 得 出 调 合 配 方 后 ． 不 同 的 组 分 即 把
调合头 添加剂系统
直 接 输 送 到 指 定 的成 品罐 。 装 在 成 品 罐 里 的 搅 拌 器 进 行 搅 安 拌 均 匀 ， 验 室 化 验 后 如 果 不 合 格 则 再 加 入 相 关 组 分 ， 后 实 然 继 续 搅 拌 均 匀 。 此 循 环 直 到 成 品合 格 。 这 种 原 始 的调 合 方 如
BOSS 成品油调和优化及监控系统
BOSS 成品油调和优化及监控系统Invensys公司的调和优化及监控系统(BOSS)是一套用于炼油厂成品油或进料原油调和优化的先进技术。
其应用范围包括RFG，成品汽油，成品柴油，燃料油，和原油。
BOSS具有悠久的历史，为世界各地炼油厂提高效益作出了巨大的贡献。
BOSS的效益在于成功降低成本，减低质量过剩，减低库存需求量，并且最大限度增加高值产品的产率。
BOSS通过利用独特的经济指标和对操作员的指导来保证持续的效益结果。
它通过最大限度地利用最低价值的调和组分把调和成本降到最低。
BOSS对操作员提供实时在线专家指导，减低或消除了重复调和。
BOSS的操作界面和工程组态简单直观，避免了用户在使用和维护上对厂商专家工程师的依赖。
该系统既可处理线性的混合参数，也可处理复杂的非线性混合现象。
BOSS可以同时优化多个调和头，每个调和头可多达24个回路和50个质量参数。
这一多头平行优化的功能使得炼油厂可以采用更高级的调和策略，统筹考虑多种油品的调和方案，从整厂优化的角度提高炼厂的经济效益。
BOSS系统建立于标准的关系数据库上，具有方便的通讯接口和报表功能。
BOSS可以方便的与各种罐区液位系统，化验室信息管理系统，计划调度系统，以及不同的DCS控制系统相联接。
调和控制方法BOSS系统可以用于现代炼厂中所能遇到的所有调和操作工况，包括：•静止组分油罐•浮动组分油罐•流通组分油罐•组分油无中间罐-组分物流直接来自于生产装置•摆动组分油或产品油罐•单一组分油罐连接到多个控制回路，并自动确定流量比的分配。
BOSS对所有相关的组分油和设备情况进行详细的检验，并提供严格完善的调和模型来完成高标准的优化操作。
BOSS 在调和操作开始前，首先计算出一个优化的初始调和配方，该配方的优化是基于下列参数计算的：•调和组分油的质量指标•调和组分油流量比的限制条件•最终产品油的质量指标范围• RFG的质量指标规范•调和组分油的成本•调和操作与计划调度指令不完全符合的代价•产品油质量过剩的浪费与代价•油罐中残留液的体积和重量在调和过程中，BOSS将根据在线分析仪的测试结果对每一个控制回路的调和比重新进行优化计算。

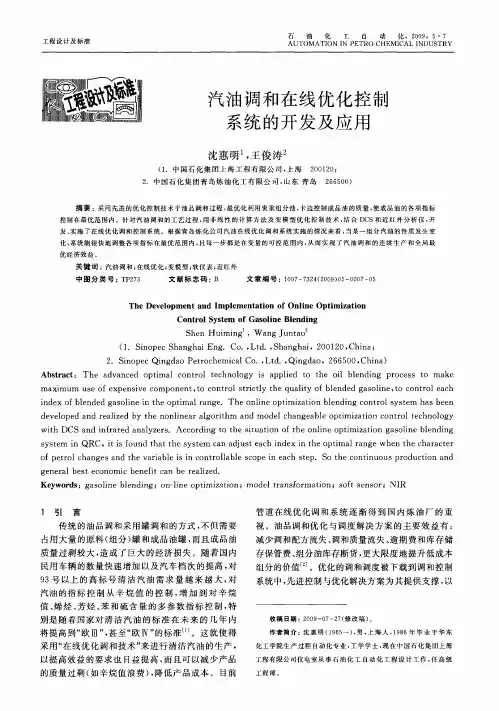

汽油调和在线优化控制系统的开发及应用
