考点30 交变电流的综合问题分析
例如图1甲是小型交流发电机的示意图，两极M、N间的磁场可视为水平方向的匀强磁场，A为理想交流电流表，V为理想交流电压表．内阻不计的矩形线圈绕垂直于磁场方向的水平轴OO′沿逆时针方向匀速转动，矩形线圈通过滑环接一理想变压器，滑动触头P上下移动时可改变变压器副线圈的输出电压，副线圈接有可调电阻R，从图示位置开始计时，发电机线圈中产生的交变电动势随时间变化的图像如图乙所示，以下判断正确的是( )
图1
A．电压表的示数为10 V
B．0.01 s时发电机线圈平面与磁场方向平行
C．若P的位置向上移动、R的大小不变时，电流表读数将减小
D．若P的位置不变、R的大小不变，而把发电机线圈的转速增大一倍，则变压器的输入功率将增大到原来的4倍
审题突破由题图乙可知交流电电流的最大值、周期，电流表的示数为有效值，感应电动势最大，则穿过线圈的磁通量变化最快，由动态分析判断电流表的读数变化．
解析电压表显示的为有效值，示数为10 V，A正确；0.01 s时感应电动势最大，故线圈平面与磁场方向平行，故B正确；若P的位置向上移动，匝数比减小，副线圈电压增大，R的大小不变时，电流表读数将增大，故C错误；若P的位置不变、R的大小不变，而把发电机线圈的转速增大一倍，电压增大为原来的2倍，则变压器的输入功率将增大到原来的4倍，故D 正确．
答案ABD
2．如图2所示，边长为L、匝数为N，电阻不计的正方形线圈abcd在磁感应强度为B的匀强磁场中绕转轴OO′转动，轴OO′垂直于磁感线，在线圈外接一含有理想变压器的电路，变压
器原、副线圈的匝数分别为n1和n2.保持线圈以恒定角速度ω转动，下列判断正确的是( )
图2
A．在图示位置时线框中磁通量为零，感应电动势最大
B．当可变电阻R的滑片P向上滑动时，电压表V2的示数变大
C．电压表V1示数等于NBωL2
D．变压器的输入与输出功率之比为1∶1
答案AD
解析当线框转到如图所示位置，穿过线框的磁通量为0，但线框中产生的感应电动势最大，故选项A正确；电压表V2测量的是副线圈的电压，副线圈电压由原线圈电压决定，与负载电
阻变化无关，故选项B错误；电压表V1示数为有效值，等于u1＝u1m
2
＝
NBωL2
2
，故选项C错误；
理想变压器输入功率等于输出功率，则选项D正确．
3．图3甲为远距离输电示意图，升压变压器原、副线圈匝数比为1∶100，降压变压器原副线圈匝数比为100∶1，远距离输电线的总电阻为100 Ω.若升压变压器的输入电压如图乙所示，输入功率为750 kW.下列说法中正确的有( )
图3
A．用户端交流电的频率为50 Hz
B．用户端电压为250 V
C．输电线中的电流为30 A
D．输电线路损耗功率为180 kW
答案AC
解析由题图乙知交流电的周期为0.02 s，故频率为50 Hz，所以A正确；升压变压器原线圈电压U1＝250 V，根据变压规律得副线圈电压U2＝25 000 V，又输入功率为750 kW，输电线
中电流I＝P
U2
＝30 A，故C正确；输电线上损耗电压U＝IR＝3 000 V，降压变压器原线圈电压U3＝U2－U＝22 000 V，根据变压规律可得：用户端电压U4＝220 V，故B错误；输电线损耗的功率P′＝I2R＝90 kW，故D错误．
交变电流的综合问题，涉及交流电路最大值、有效值、平均值、瞬时值的计算，与电磁感应、安培力、闭合电路欧姆定律的综合应用等，解答时应注意以下几点：
(1)分清交流电路“四值”的不同计算方法和物理意义．
(2)学会将直流电路、闭合电路欧姆定律的知识应用在交流电路中．
强化练习
1．图1甲中的变压器为理想变压器，原线圈匝数n1与副线圈匝数n2之比为10∶1，变压器的原线圈接如图乙所示的正弦式交流电，电阻R1＝R2＝R3＝20 Ω和电容器连接成如图甲所示的电路，其
中电容器的击穿电压为8 V，电表为理想交流电表，开关S处于断开状态，则( )
图1
A．电压表V的读数约为7.07 V
B．电流表A的读数为0.05 A
C．变压器的输入功率约为7.07 W
D．若闭合开关S，电容器不会被击穿
答案AD
解析 由图像可得U 1m ＝200 V ，有效值U 1＝2002
V ＝100 2 V ，根据变压器的原理U 1U 2＝n 1
n 2，解得
U 2＝10 2 V ．S 断开：电阻R 2两端的电压＝5 2 V≈7.07 V，电流I 2＝U 2R 1＋R 2＝2
4
A ，再由根
据变压器的原理I 2I 1＝n 1n 2解得I 1＝2
40
A ，所以A 正确，
B 错误；变压器的输入功率P ＝I 1U 1＝5 W ，
故C 选项错误；若闭合开关S ，R 1、R 3并联，并联电阻为10 Ω，电容器上分压为13U 2＝102
3
V ，
电容器的两端的最大电压值为20
3
V ，，小于8 V ，电容器不会被击穿，故D 选项正确．。
高考物理真题专题汇总专题《交变电流》(含解析)
高考物理真题专题汇总专题《交变电流》（含解析）1．L2 M1[2016·全国卷Ⅲ] 如图所示，M 为半圆形导线框，圆心为O M ；N 是圆心角为直角的扇形导线框，圆心为O N ；两导线框在同一竖直面(纸面)内；两圆弧半径相等；过直线O M O N 的水平面上方有一匀强磁场，磁场方向垂直于纸面．现使线框M 、N 在t ＝0时从图示位置开始，分别绕垂直于纸面、且过O M 和O N 的轴，以相同的周期T 逆时针匀速转动，则( )图1-A ．两导线框中均会产生正弦交流电B ．两导线框中感应电流的周期都等于TC ．在t ＝T 8时，两导线框中产生的感应电动势相等 D ．两导线框的电阻相等时，两导线框中感应电流的有效值也相等BC [解析] 设导线圈半径为l ，角速度为ω，两导线框切割磁感线的等效长度始终等于圆弧半径，因此在产生感应电动势时其瞬时感应电动势大小始终为E ＝12B ωl 2，但进磁场和出磁场时电流方向相反，所以线框中应该产生方波交流式电，如图所示，A 错误；由T ＝2πω可知，两导线框中感应电流的周期相同，均为T ，B 正确；在t ＝T 8时，两导线框均在切割磁感线，故两导线框中产生的感应电动势均为12B ωl 2，C 正确；对于线框M ，有E 2R ·T 2＋E 2R ·T 2＝U 2有M R ·T ，解得U 有M ＝E ；对于线框N ，有E 2R ·T 4＋0＋E 2R ·T 4＋0＝U 2有N R·T ，解得U 有N ＝22E ，故两导线框中感应电流的有效值并不相等，D 错误．M2 变压器 远距离输电2．M2[2016·全国卷Ⅰ] 一含有理想变压器的电路如图1-所示，图中电阻R 1、R 2和R 3的阻值分别为3Ω、1 Ω 和4 ΩU 为正弦交流电压源，输出电压的有效值恒定．当开关S 断开时，电流表的示数为I ；当S 闭合时，电流表的示数为4I .该变压器原、副线圈匝数比为( )图1-A ．2B ．3C ．4D ．5[解析] B 开关断开时，原、副线圈的电流比I I 2＝n 2n 1，通过R 2的电流I 2＝In 1n 2，副线圈的输出电压U 2＝I 2(R 2＋R 3)＝5In 1n 2，由U 1U 2＝n 1n 2可得原线圈两端的电压U 1＝5I ⎝⎛⎭⎫n 1n 22，则U ＝U 1＋IR 1＝5I ⎝⎛⎭⎫n 1n 22＋3I ；开关闭合时，原、副线圈的电流比4I I ′2＝n 2n 1，通过R 2的电流I ′2＝4In 1n 2，副线圈的输出电压U ′2＝I ′2R 2＝4In 1n 2，由U ′1U ′2＝n 1n 2可得原线圈两端的电压U ′1＝4I ⎝⎛⎭⎫n 1n 22，则U ＝U ′1＋4IR 1＝4I ⎝⎛⎭⎫n 1n 22＋12I ，解得n 1n 2＝3，选项B 正确． 3．M2[2016·全国卷Ⅲ] 如图1-所示，理想变压器原、副线圈分别接有额定电压相同的灯泡a 和b.当输入电压U 为灯泡额定电压的10倍时，两灯泡均能正常发光．下列说法正确的是( )图1-A ．原、副线圈匝数比为9∶1B ．原、副线圈匝数比为1∶9C ．此时a 和b 的电功率之比为9∶1D ．此时a 和b 的电功率之比为1∶9．AD [解析] 设灯泡的额定电压为U 0，则输入电压U ＝10U 0，由于两灯泡均正常发光，故原线圈两端的电压U 1＝U －U 0＝9U 0，副线圈两端的电压U 2＝U 0，所以原、副线圈的匝数比n 1∶n 2＝U 1∶U 2＝9∶1，A 正确，B 错误；原、副线圈的电流之比I 1∶I 2＝n 2∶n 1＝1∶9，由电功率P ＝UI 可知，a 和b 的电功率之比为1∶9，C 错误，D 正确．4．M2 J3[2016·天津卷] 如图1-所示，理想变压器原线圈接在交流电源上，图中各电表均为理想电表．下列说法正确的是( )图1-A ．当滑动变阻器的滑动触头P 向上滑动时，R 1消耗的功率变大B ．当滑动变阻器的滑动触头P 向上滑动时，电压表V 示数变大C ．当滑动变阻器的滑动触头P 向上滑动时，电流表A 1示数变大D ．若闭合开关S ，则电流表A 1示数变大，A 2示数变大B [解析] 滑动变阻器的滑动触头P 向上滑动时，滑动变阻器接入电路的阻值变大，总电阻也变大，而副线圈两端的电压没有变化，所以干路中的电流减小，R 1消耗的功率变小，A 错误；干路中的电流变小，R 1两端的电压变小，并联电路的电压变大，即电压表V 示数变大，B 正确；由于变压器副线圈干路中的电流变小，所以原线圈中的电流变小，即电流表A 1的示数变小，C 错误；闭合开关S 后，并联电路的阻值变小，总电阻也变小，干路中的电流变大，R 1两端的电压变大，并联电路的电压变小，通过R 2的电流变小，即电流表A 2示数变小，因变压器的功率变大，故电流表A 1示数变大，D 错误．5．M2[2016·江苏卷] 一自耦变压器如图1-所示，环形铁芯上只绕有一个线圈，将其接在a 、b 间作为原线圈．通过滑动触头取该线圈的一部分，接在c 、d 间作为副线圈．在a 、b 间输入电压为U 1的交变电流时，c 、d 间的输出电压为U 2，在将滑动触头从M 点顺时针旋转到N 点的过程中( )图1-A ．U 2>U 1，U 2降低B ．U 2>U 1，U 2升高C ．U 2<U 1，U 2降低D ．U 2<U 1，U 2升高C [解析] 根据变压器原、副线圈两端电压和原、副线圈匝数的关系式有U 1U 2＝n 1n 2，这里n 2< n 1，所以U 2 <U 1.在将滑动触头从M 点顺时针旋转到N 点的过程中，n 2变小，n 1不变，而原线圈两端电压U 1也不变，因此U 2降低，选项C 正确．6．M2、J2[2016·四川卷] 如图1-所示，接在家庭电路上的理想降压变压器给小灯泡L 供电，如果将原、副线圈减少相同匝数，其他条件不变，则( )图1-A ．小灯泡变亮B ．小灯泡变暗C ．原、副线圈两端电压的比值不变D ．通过原、副线圈电流的比值不变B [解析] 由变压器相关知识得：U 1U 2＝n 1n 2，原、副线圈减去相同的匝数n 后：U 1U ′2＝n ′1n ′2＝n 1－n n 2－n ，n 1n 2－n ′1n ′2＝－n （n 1－n 2）n 2（n 2－n ）<0，则说明变压器原、副线圈的匝数比变大，则可得出C 、D 错误．由于原线圈电压恒定不变，则副线圈电压减小，小灯泡实际功率减小，小灯泡变暗，A 错误，B 正确．。

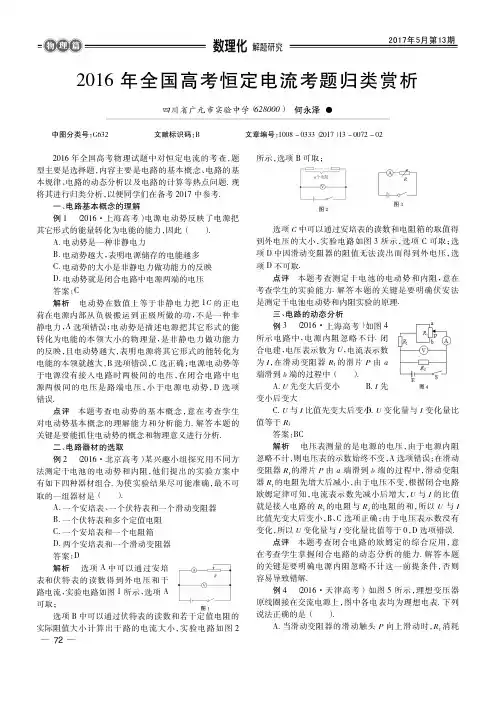

2016年全国高考恒定电流考题归类赏析
