沪粤版物理九年级上册第十一章练习题

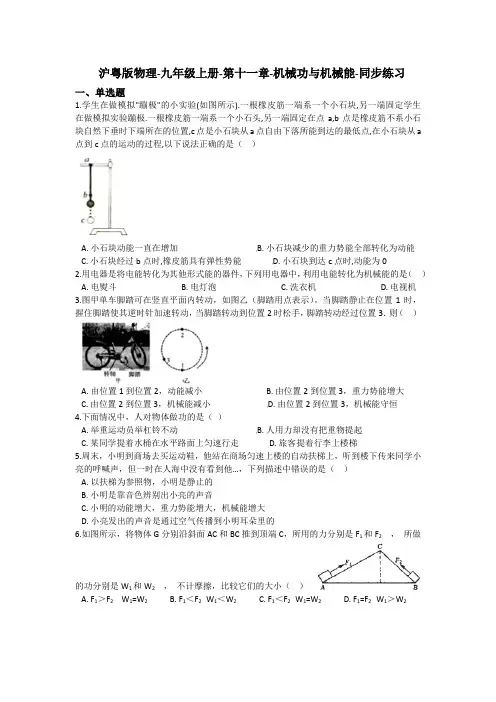

沪粤版物理-九年级上册-第十一章-机械功与机械能-同步练习(含答案)
沪粤版物理-九年级上册-第十一章-机械功与机械能-同步练习一、单选题1.学生在做模拟"蹦极"的小实验(如图所示).一根橡皮筋一端系一个小石块,另一端固定学生在做模拟实验蹦极.一根橡皮筋一端系一个小石头,另一端固定在点a,b点是橡皮筋不系小石块自然下垂时下端所在的位置,c点是小石块从a点自由下落所能到达的最低点,在小石块从a 点到c点的运动的过程,以下说法正确的是（）A.小石块动能一直在增加B.小石块减少的重力势能全部转化为动能C.小石块经过b点时,橡皮筋具有弹性势能D.小石块到达c点时,动能为02.用电器是将电能转化为其他形式能的器件，下列用电器中，利用电能转化为机械能的是（）A.电熨斗B.电灯泡C.洗衣机D.电视机3.图甲单车脚踏可在竖直平面内转动，如图乙（脚踏用点表示）。
当脚踏静止在位置1时，握住脚踏使其逆时针加速转动，当脚踏转动到位置2时松手，脚踏转动经过位置3．则（）A.由位置1到位置2，动能减小B.由位置2到位置3，重力势能增大C.由位置2到位置3，机械能减小D.由位置2到位置3，机械能守恒4.下面情况中，人对物体做功的是（）A.举重运动员举杠铃不动B.人用力却没有把重物提起C.某同学提着水桶在水平路面上匀速行走D.旅客提着行李上楼梯5.周末，小明到商场去买运动鞋，他站在商场匀速上楼的自动扶梯上，听到楼下传来同学小亮的呼喊声，但一时在人海中没有看到他…，下列描述中错误的是（）A.以扶梯为参照物，小明是静止的B.小明是靠音色辨别出小亮的声音C.小明的动能增大，重力势能增大，机械能增大D.小亮发出的声音是通过空气传播到小明耳朵里的6.如图所示，将物体G分别沿斜面AC和BC推到顶端C，所用的力分别是F1和F2，所做的功分别是W1和W2，不计摩擦，比较它们的大小（）A.F1＞F2W1=W2B.F1＜F2 W1＜W2C.F1＜F2 W1=W2D.F1=F2 W1＞W27.留心体育比赛中的情景，你会时刻从中感受到物理知识的无穷魅力．请判断如图所示四个情景中哪个说法是正确的（）A.滑冰运动员的冰鞋下面装有冰刀是为了减小运动员对冰面的压力B.赛艇时，运动员有节奏地向后划水，赛艇就快速前进，说明力的作用是相互的C.跳水运动员在空中下落过程中，动能转化为重力势能D.举重运动员举着杠铃在空中不动时，运动员对杠铃向上的支持力大于杠铃的重力8.关于功、功率和机械效率，下列说法正确的是（）A.机械效率越高，机械做功一定越快B.做功越多的机械，机械效率一定越高C.功率越大的机械，做功一定越多D.做功越快的机械，功率一定越大9.骑着自行车在平直公路上以正常速度匀速行驶时的功率约为70W，则他骑车时所受的阻力约为（）A.2000NB.200NC.20ND.2N二、多选题10.名城遵义吸引了很多外地游客，下列数据是游客获取的与遵义相关的信息，其中错误的是（）A.红军山纪念碑底座外围直径为20cmB.夜晚沿着美丽的湘江河畔走3km需要40minC.一瓶500mL五十三度茅台酒净含量大于0.5kgD.游客沿红军山石梯拾级而上走了20级，游客克服自身重力做了2000J的功11.（双选）如图所示，水平木板上有甲、乙两个木块，甲的质量大于乙的质量。

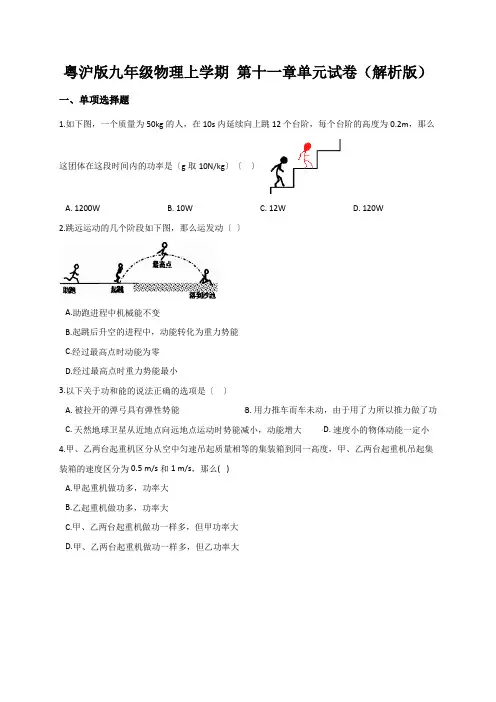

粤沪版九年级物理上学期 第十一章单元试卷(解析版)
粤沪版九年级物理上学期第十一章单元试卷（解析版）一、单项选择题1.如下图，一个质量为50kg的人，在10s内延续向上跳12个台阶，每个台阶的高度为0.2m，那么这团体在这段时间内的功率是〔g取10N/kg〕〔〕A. 1200WB. 10WC. 12WD. 120W2.跳远运动的几个阶段如下图，那么运发动〔〕A.助跑进程中机械能不变B.起跳后升空的进程中，动能转化为重力势能C.经过最高点时动能为零D.经过最高点时重力势能最小3.以下关于功和能的说法正确的选项是〔〕A. 被拉开的弹弓具有弹性势能B. 用力推车而车未动，由于用了力所以推力做了功C. 天然地球卫星从近地点向远地点运动时势能减小，动能增大D. 速度小的物体动能一定小4.甲、乙两台起重机区分从空中匀速吊起质量相等的集装箱到同一高度，甲、乙两台起重机吊起集装箱的速度区分为0.5 m/s和1 m/s，那么( )A.甲起重机做功多，功率大B.乙起重机做功多，功率大C.甲、乙两台起重机做功一样多，但甲功率大D.甲、乙两台起重机做功一样多，但乙功率大5.用如下图滑轮组提起重300 N的货物，人所用的拉力为200 N，绳子的自在端被拉下1 m，在此进程中，以下说法不正确的选项是( )A.拉力所做的总功为200 JB.滑轮组提升货物所做的有用功为100 JC.额外功为50 JD.滑轮组的机械效率为75%6.甲、乙两辆汽车在水平公路下行驶，它们的牵引力F甲∶F乙＝3∶1，速度v甲∶v乙＝4∶1，车重G∶G乙＝2∶1，那么在相等时间内牵引力做的功W甲∶W乙为( )甲A.3∶1B.6∶1C.12∶1D.24∶17.一个斜面高为h，长为l，该斜面的机械效率为η.现把重为G的物体沿斜面匀速向上移动，那么物体遭到的滑动摩擦力的大小为( )A.＋GB.－GC.D.8.如图甲所示,木块放在水平面上,用弹簧测力计沿水平方向拉木块使其做直线运动,两次拉动木块失掉的s-t关系图象如图乙所示。
沪粤版九年级上册物理《第十一章 机械功和机械能》单元测试题及详细答案
第十一章机械功和机械能单元测试一、单选题1.下列关于机械效率说法正确的是（）A. 机械效率可以大于1B. 有用功占总功的比例越大，机械效率越高C. 功率大的机械，机械效率高D. 做有用功越多，机械效率越高2.第16届亚运会于2010年11月12日至27日在中国广州顺利举行，期间我们欣赏到许多精彩的体育赛事；体育运动中有许多地方涉及到物理知识，下列分析错误的是（）A. 举重运动员举起杠铃后应保持1s不动等待裁判确认，这1s内运动员仍对杠铃做功B. 游泳时用手脚向后划水，人就能前进，这是因为力的作用是相互的C. 掷出去的铅球总是沿曲线落到地面上，是由于受到重力的作用D. 在接力赛中，为保证交接棒顺利进行，交接棒时两运动员应尽可能做到相对静止3.（2017•重庆）工人师傅利用如图所示的两种方式，将重均为300N的货物从图示位置向上缓慢提升一段距离．F1、F2始终沿竖直方向；图甲中OB=2OA，图乙中动滑轮重为60N，重物上升速度为0.01m/s．不计杠杆重、绳重和摩擦，则下列说法正确的是（）A. 甲乙两种方式都省一半的力B. 甲方式F1由150N逐渐变大C. 乙方式机械效率约为83.3%D. 乙方式F2的功率为3W4.下列四种情境中，人对物体做功的是（）A. 搬石头但没有搬动B. 物体在绳子拉力作用下升高C. 手提滑板在水平路面匀速前进D. 踢出去的足球在空中飞行5.如图所示的实验是把相同的小车放在相同的斜面上自由滚下。
撞击静止于水平面上的木块，其中能说明物体的动能与物体的速度有关的是（）A. 甲、丙B. 甲、乙C. 乙、丙D. 甲、乙、丙6.某校举行爬楼梯比赛．若要比较参赛者的功率大小，需测出的物理量是（）A. 登楼所用的时间B. 参赛者的体重，所登楼层的高度C. 参赛者的体重，所登楼层的高度以及登楼所用的时间D. 参赛者的体重，所登楼层的高度，登楼所用的时间以及参赛者通过的路程7.小华为帮助爸爸搬运装修材料设计了如图所示的甲、乙两种方案，小华采用相同的滑轮组按不同的搬运方案，分别将地面上质量相同的材料匀速运送到二楼，所用拉力分别为F甲、F乙，它们的机械效率分别为η甲、η乙，则下列关系正确的是（不计绳重与摩擦）（）A. F甲＞F乙、η甲=η乙B. F甲＜F乙、η甲＜η乙C. F甲＞F乙、η甲＞η乙D. F甲＜F乙、η甲=η乙8.如图所示中的三种情形里，作用力均为F，且在力F作用下沿力的方向移动了相同的距离．设力F所做的功分别为W1、W2、W3，则（）A. W1＞W2＞W3B. W2＞W1＞W3C. W1=W2=W3D. W3＞W2＞W19.中考体育考试测跳绳的项目中，某同学在1min内跳了200次，每次跳的高度大约5cm．他跳绳的功率大约为（）A. 10WB. 50WC. 100WD. 500W10.一架在空中沿水平匀速飞行的飞机，正在向灾区空投物品，则它的（）A. 动能不变，重力势能不变B. 动能不变，重力势能减小C. 动能减小，重力势能不变D. 动能减小，重力势能减小11.工人师傅利用如图所示的装置匀速提升重物，不计绳重和摩擦，下列说法正确的是（）A. 增大提升重物的速度，可以增大有用功B. 减小定滑轮的重力，可以减小额外功C. 增大提升重物的高度，可以提高机械效率D. 减小动滑轮的重力，可以提高机械效率12.如图所示的四种情景中，属于重力势能转化为动能的是（）A. 运动员把弯弓拉开将箭射出B. 跳水运动员从空中下落C. 运动员骑自行车冲向坡顶D. 跳伞运动员匀速下落13.如图所示，小球由静止从轨道最高处的A点由静止滚下到最低处B点时，下列说法中正确的是（）A. 小球在A点时只有动能，没有重力势能B. 小球在A点时只有重力势能，没有动能C. 小球从A点到B点的过程中，动能转化为重力势能D. 小球从A点到B点的过程中，机械能增加14.如图所示，小明在做模拟“蹦极”的小实验，一根橡皮筋一端系一个小石块，另一端固定在A点，B点是橡皮筋不系小石块自然下垂时下端所在的位置，C点是小石块从A点自由释放后所能达到的最低点，关于小石块从A点到C点运动过程的说法，正确的是（）A. 小石块减少的重力势能全部转化为动能B. 从A点下落到B点的过程中，小石块受到重力和弹力的作用C. 从B点下落到C点的过程中，小石块的速度先增大后减小D. 小石块在C点时，受到平衡力的作用15.一个人用同样大小的水平力拉着木箱，分别在光滑和粗糙两种水平地面上前进了相同的距离，关于拉力所做的功下列说法中正确的是（）A. 在粗糙地面上做功较多B. 在光滑地面上做功较多C. 两次做功一样多D. 条件不足，无法比较二、填空题16.如图是皮球落地后弹跳过程中，每隔相等时间曝光一次所拍摄的照片．A、B是同一高度的两点，则A 点的重力势能________B点的重力势能（选填“大于”“小于”或“等于”）；此过程中皮球的机械能________（选填“增大”“减小”或“不变”）．17.飞机、轮船运动时受到的阻力大小与运动速度有关，阻力的大小与速度的平方成正比．若飞机、轮船以速度v匀速运动时，发动机的输出功率为P0，此时牵引力F1＝________ ，当飞机、轮船以2v的速度匀速行驶时，发动机的输出功率P＝________ P0，此时的牵引力F2＝________ 。
沪粤版九年级物理上册第11章达标检测卷附答案
沪粤版九年级物理上册第11章达标检测卷一、选择题(每题3分，共30分)1．水平地面上有一个重为5 N的球，小明用20 N的力踢球，球离开脚后在地面上滚动了4 m，那么小明对球做的功为()A．不能确定B．20 J C．80 J D．0 J 2．小张同学在20 s内完成10次引体向上标准动作，每次的高度约为50 cm，则在完成这10次的过程中，该同学克服重力做功的平均功率约为()A．15 W B．150 W C．1 500 W D．3 000 W 3．如图甲所示，木块放在水平面上，用弹簧测力计沿水平方向拉木块使其做直线运动，两次拉动木块得到的s -t关系图象如图乙所示，两次对应的弹簧测力计示数分别为F1、F2，两次拉力的功率分别为P1、P2，下列判断正确的是()A．F1＞F2、P1＞P2B．F1＝F2、P1＜P2C．F1＝F2、P1＞P2D．F1＜F2、P1＜P24．如图所示，用一个重为8 N的动滑轮来提升物体，在实际工作中竖直向上的拉力为20 N，则动滑轮的机械效率()A．一定等于80% B．一定大于80%C．一定小于80% D．以上情况都有可能5．小明利用如图所示装置沿水平方向匀速拉动一个重300 N的物体A，物体A受到的摩擦力是120 N，如果该装置的机械效率为80%，则作用在绳端的拉力F的大小是()A．100 N B．75 N C．50 N D．125 N6．图示为游乐场中在竖直面内转动的摩天轮，小红乘坐该摩天轮时速度大小不变，则她从最低点上升到最高点的过程中()A．动能减小B．重力势能不变C．机械能增大D．机械能不变7．体育课上小明同学进行传接篮球训练，他将球斜向上抛出，球的运动轨迹如图所示，a、b、c、d为轨迹上的点，其中a、c两点高度相同，不计空气阻力，则篮球在()A．a、c两点的动能相等B．a点的机械能比d点机械能大C．a点动能比d点动能大D．b点的动能最大8．如图所示，用F＝10 N的拉力使重物匀速上升0.1 m，已知物体的重力为27 N(忽略绳子与滑轮的摩擦及绳子的重力)，下列说法正确的是()A．绳子末端移动的距离是0.2 mB．拉力做的功是2.7 JC．滑轮组的机械效率是90%D．动滑轮的重力是1 N9．一辆汽车在平直公路上沿直线向前行驶，途中经过一段泥泞路面，如果汽车发动机的功率始终保持不变，则汽车行驶路程s随时间t 的变化关系可能是()10. 如图所示，在相同时间内，用大小相同的拉力F把等质量的甲、乙两物体沿斜面AB、AC从底端拉到斜面顶端。
沪粤版九年级物理全一册《第十一章机械功与机械能》章节检测卷(附答案)
沪粤版九年级物理全一册《第十一章机械功与机械能》章节检测卷(附答案）学校:___________班级：___________姓名：___________考号：___________一、单选题1．周末小明去图书馆看书，他站在自动扶梯上从一楼匀速上到二楼的过程中，他的（）A．动能不变，重力势能不变B．动能增大，重力势能减小C．动能减小，重力势能不变D．动能不变，重力势能增大2．质量为60kg的工人用如图甲所示的滑轮组运送货物上楼．已知工人在1min内将货物匀速提高6m，作用在钢绳的拉力为400N，滑轮组的机械效率随货物重力的变化如图乙所示（机械中摩擦和绳重均不计）．下列说法正确的是A．作用在钢绳上的拉力的功率为400WB．动滑轮的重力为200NC．人对绳子的最大拉力为1000ND．该滑轮组的最大机械效率为83.3%3．如图所示，质量分别为m、2m的两个物体在大小F的恒力作用下，沿水平方向前进了相同的距离，两图中恒力F做的功W甲和W乙的关系是A．W甲>W乙B．W甲<W乙C．W甲=W乙D．无法比较4．下图是长沙市的地标建筑——“星城之眼”摩天轮，星期天小明和朋友一起去体验了这个亚洲最大的巨型摩天轮的惊险和刺激。
当小明所在的座舱匀速上升时，小明的（）A．动能增大，势能减小，机械能不变B．动能不变，势能增大，机械能增大C．动能减小，势能增大，机械能不变D．动能不变，势能减小，机械能减小5．如图所示，用F1的力将物体B匀速提升高度h，F1做功为300J，若借助滑轮组用F2的力把物体B匀速提升相同高度h，F2做功为500J，下列说法正确的是（）A．滑轮组的机械效率为60%B．F2做功的功率比F1做功的功率大C．两个过程物体B都匀速运动，机械能不变D．使用滑轮组过程中，绳子移动距离是物体的上升高度的两倍6．将小球水平抛出，其部分运动轨迹如图1所示，位置①和①离地高度相等。
小球在运动过程中经过M、N 两点，其动能和重力势能的参数如图2所示，且M、N两点分别为图1中“①”、“①”或“①”点中的某一点。
综合解析沪粤版九年级物理上册第十一章机械功与机械能章节测评练习题(含答案详解)
九年级物理上册第十一章机械功与机械能章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 20分）一、单选题（10小题，每小题2分，共计20分）1、东京奥运会上，14岁的全红婵获得女子10米跳台跳水冠军。
如图所示，正在比赛中的全红婵（）A．起跳过程中运动状态保持不变B．上升过程中重力势能转化为动能C．下落过程中动能保持不变D．入水过程中所受水的浮力逐渐增大2、下面四幅图中所描述的力，对物体做了功的是（）A．使小车向前运动了一段距离的推力B．搬石头但没有搬动，手对石头的力C．托着货物停在水平地面上，叉车对货物的力D．提着滑板在水平路面上前行，手提滑板的力3、如图所示，摆球由A点静止释放，经过最低点O到达B点，A、B两点等高。
关于摆球，下列说法中正确的是（）A．从A点到B点的过程中机械能守恒B．在B点时处于平衡状态C．在O点时重力势能最大D．从A点到O点动能转化为重力势能4、2022年2月15日，中国选手苏翊鸣夺得北京2022年东奥会单板滑雪男子大跳台冠军，实现了中国单板滑雪在东奥会上金牌“零的突破”。
如图，苏翊鸣在助滑区从起点A由静止开始加速下滑到最低点的过程中，他的（）A．重力势能增大，动能减小B．重力势能减小，动能增大C．重力势能减小，动能减小D．重力势能增大，动能增大5、如图所示，小华用滑轮组水平向左匀速拉动A物体，A物体5s内移动了100cm，且A物体与水平地面的摩擦力大小为12N，已知滑轮组的机械效率为80%，则下列说法错误的是（）A．拉力F大小为4N B．绳子自由端移动的速度为0.6m/sC．拉力F做功的功率为3W D．拉力F在5s内对滑轮组做的额外功为3J6、“嫦娥一号”返回舱在距离地面一定高度时，需要打开降落伞减速，以便安全着陆，在返回舱减速下降的过程中（）A．动能减小，势能减小，机械能减小B．动能不变，势能减小，机械能减小C．动能不变，势能减小，机械能不变D．动能增大，势能减小，机械能不变7、2022年2月，我国成功举办了第24届冬奥会。
2024年沪粤版九年级物理第十一章综合检测试卷及答案
第十一章综合素质评价一、选择题(每小题3分，共21分)1．下列现象中，力对物体做功的是()A．图甲中人提着箱子静止不动B．图乙中人用力推木块但没有推动木块C．图丙中人提着水桶沿水平地面匀速运动D．图丁中人将箱子从地面抬到车上2．关于功、功率和机械效率，下列说法正确的是()A．作用在物体上的力越大，该力对物体做的功越多B．机械做功越多，机械的功率越大C．机械的功率越大，机械效率越高D．机械做功越快，机械的功率越大3．如图是某初三男生在做标准的引体向上动作。
已知该男生完成一次引体向上平均耗时2 s，则他做引体向上的功率约为()A．0.1 WB．1.5 WC．150 WD．1 000 W4．汽车是现代生活中不可缺少的代步工具，关于汽车，下列说法正确的是() A．静止在水平地面上的汽车，汽车对地面的压力与汽车受到的重力是一对平衡力B．高速行驶的汽车很难停下，是因为汽车的动能越大，惯性也越大C．汽车匀速上坡时机械能越来越大D．汽车在水平地面上行驶的速度越快，具有的重力势能越大5．如图是足球比赛时的一个场景，关于比赛中的一些现象，下列说法正确的是() A．踢出去的足球继续运动是受到惯性的作用B．足球在空中飞行时受平衡力的作用C．足球在空中下落的过程中，重力势能转化为动能D．足球在飞行过程中，动能一直减小6．两次水平拉动同一物体在同一水平面上做匀速直线运动，两次物体运动的s-t图像如图所示，根据图像可知，下列判断正确的是()A．两次物体运动的速度：v1<v2B．两次物体所受的拉力：F1>F2C．0～8 s两次拉力对物体做功的功率：P1>P2D．0～8 s两次拉力对物体所做的功：W1＝W27．如图甲所示，用大小相同的水平拉力F分别拉着物体M、N在不同的水平地面上以v M、v N 做直线运动，此过程中M、N的动能大小随时间变化的关系，如图乙所示。
用f M、f N分别表示M、N所受地面的摩擦力，W M和W N分别表示在相同时间内拉力F对物体M、N做的功，P M和P N分别表示拉力F拉动物体M、N的功率大小。
沪粤版九年级物理上册第11章达标测试卷附答案
沪粤版九年级物理上册第十一章达标测试卷一、选择题(每题3分，共27分)1.用大小相同的力F，作用在质量不同的物体上，使它们分别在同一水平面上沿力的方向移动相同的距离s(如图所示)，F所做的功分别为W1和W2，则()A．W1＝12W2B．W1＝W2C．W1＝2W2D．W1＝4W22．跳伞运动员在空中匀速下落的过程中()A．动能一定增大B．机械能一定不变C．重力势能一定减小D．机械能一定增加3．对物理概念的理解是学好物理的关键。
关于功、功率和机械效率，下列说法正确的是()A．通过改进机械的性能可以使机械效率达到100%B．做功多的机械，功率一定大C．功率大的机械，做功一定快D．做功快的机械，机械效率一定高4．如图所示，在粗糙的轨道内，小球从a点静止释放，小球沿轨道运动到达c 点时速度为0，b点为轨道的最低点。
下列说法正确的是()A．小球从a点运动到b点的过程，重力势能逐渐减小B．小球从b点运动到c点的过程，动能逐渐增大C．小球从a点运动到c点的过程，机械能守恒D．小球运动到c点后，小球一定沿原路径返回到达a点(第4题)(第5题) (第7题)5．如图所示，一个质量为45 kg的人，在10 s内连续5次跳上每级高度为0.2 m 的台阶，则此人在这段时间内的功率是(g取10 N/kg)()A．450 W B．45 W C．5 W D．4 500 W6．司机采取换挡的方法使汽车爬坡。
下列说法正确的是()A．使汽车的速度增大，牵引力增大B．使汽车的速度减小，牵引力减小C．使汽车的速度增大，牵引力减小D．使汽车的速度减小，牵引力增大7．如图所示，斜面长20 m、高10 m，固定在水平地面上。
一位同学用平行于斜面向上40 N的拉力在20 s内把重60 N的物体沿斜面向上匀速拉动了10 m。
在此过程中()A．斜面的机械效率是66.7%B．斜面的机械效率是75%C．该同学对物体做功的功率是10 WD．该同学对物体做功的功率是30 W8．利用如图所示的滑轮组，在20 s时间内将重为20 N的物体匀速提升了2 m，所用拉力F为12.5 N。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
练习：
1、下列说法中正确是（ ）
A.电路两端有电压，电路中就一定有持续的电流
B.导体中有大量的自由电荷，只要构成通路，导体中就会有电流
C.电压是电路中形成电流的原因
D.电路中有电流不一定有电压
2、关于电压表的使用，正确的是（ ）
A.电压表不能直接测量电源电压，否则会烧坏
B.尽可能选大的量程，以免损坏电压表
C.经试触后，被测电压不超过小量程时，应选用较小量程
D.电压表接入电路时，不用考虑“+”“-”接线柱的接法
3、如下左图，小琦用电压表测量灯泡L 1两端的电压，为了继续测量灯泡
L 2两端的电压，她
把电压表的A 点接线拆开，直接接到了C 点处，这种做法正确吗？为什么？
4、在上右图所示电路中，开关闭合后，会出现的后果是（ ）
A.电流表与电压表被烧坏
B.电流表与电压表都不会被烧坏
C.只有电压表会被烧坏
D.只有电流表会被烧坏
5
、如图所示，要使电压表测灯L 2两端的电压，正确的电路图是（ ）
6、如图所示，已知两只灯泡L 1和L 2是串联的，则在①、②和③三个电表中（电流表或电压
表）判断正确的是 ( )
A. ①是电流表，②和③是电压表；
B. ①和③是电压表，②是电流表；
C. ①和②是电流表，③是电压表；
D. ①②和③都是电流表
7、如图所示，当接通开关S 后，发现电流表指针偏转，电压表指针不动，则故障可能是（ ）
A ．L 1的灯丝断了
B ．L 2的灯丝断了
C．L1的接线短路D．L2的接线短路
9、以下说法正确的是（）
A、水压是指水的压强，电压是指电的压强
B、电压是形成电流的原因，只要有电压就一定有电流
C、电路中要有持续的电流，在电路两端有电压，且整个电路还必须是闭合的
D、电源电压越高，电路中的电流一定越大
10、电源的作用是: 不断地使正极，负极，保持电路两端有一定的, 使电路中有持续的, 电源是提供的装置。
11、25毫伏= 伏=微伏=
千伏。
12、一台小电风扇工作时, 电压为12伏, 若用铅蓄电池来提供, 则需要只串联,若用干电池来提供, 则需节串联。
