008管道井砌筑技术交底
管道安装检查井砌筑安全技术交底
管道安装检查井砌筑安全技术交底管道安装检查井砌筑安全技术交底管道安装检查井砌筑是地下管道系统中非常重要的一个环节，其建设质量良好与否直接影响着这个地下系统能否正常运行，同时，对于城市的建设和发展也有着重要的意义。
由于检查井是受力点，而管道的连接点和弯头也在这里，因此其砌筑质量的影响非常大。
为了保证管道系统的稳定和安全运行，需要对管道安装和检查井砌筑进行安全技术交底，下面就详细介绍一下这个过程。
一、基础施工1、检测地下是否有干扰物或脆弱地层状况。
在进行管道安装和检查井砌筑施工前，需要先检测地下是否有各种干扰物或脆弱地层状况，以便后续施工中能够相应地采取措施，确保施工的顺利进行。
2、地面处理管道系统安装需要准备的工作通常包括准备管道，挖掘沟槽，拓宽设备授权，用清水冲洗沟槽，对管道成品进行检测，进行布管和防腐涂层。
为了保证管道的稳定性和承载能力，在地面的处理工作中需要注意以下几个问题：1.要清除沟槽中的杂物，沟槽的深度也要根据地面情况进行调整，以确保路面得到充分保护且管道稳固。
2.在进行挖掘工作时，要判断地面材料，如果是软土或其他可塑材料，就要采取措施确保挖掘的深度达到要求。
二、管道安装1、播放螺旋机播放螺旋机是管道安装中的一个重要工具，其基本原理就是依靠机器把地下的土壤完全挖出，然后将管道安装在其中。
2、布管在播放螺旋机进行挖掘的同时，需要对空隙进行管道布置。
在布置管道的时候，要注意两个方面。
一方面是不能与其他管道混淆，另一个方面是要保证管道的连续性。
3、伸展铺平筒子伸展铺平筒子是管道施工中的辅助设备，用于使管道在伸展的同时得到铺平。
这个工作非常关键，如果不得当的话，将会对管道的运行产生严重的影响。
三、检查井砌筑1、基础施工在进行检查井砌筑前，需要做好基础施工工作，在地下打好基础钢筋和建立标线之后，再进行检查井的正式砌筑。
2、养护在检查井砌筑完成后，需要进行养护。
在养护过程中，要注意以下几点：1.在初期养护过程中，应保持检查井砌体充满水，以便将水管及余料清洗干净，也可以帮助养护。
管道安装检查井砌筑安全技术交底
管道安装检查井砌筑安全技术交底管道安装检查井砌筑是管道工程中非常重要的一个环节，其质量直接影响到管道安全运行和维护的效果。
为了确保检查井的砌筑安全，需要进行详细的技术交底，并采取适当的措施保障施工过程的安全。
首先，施工单位应严格按照设计图纸和相关标准规范进行施工，对检查井的型号、尺寸、材料等进行核对，确保其与设计要求一致。
同时，要对施工人员进行专业培训，熟悉检查井砌筑的施工工艺和要求，做到熟练操作、安全施工。
其次，在进行检查井砌筑之前，需要对施工现场进行仔细检查和清理，确保没有杂物和障碍物妨碍施工。
同时，要对使用的砖块、水泥等进行质量检验，杜绝使用劣质材料。
在搅拌混凝土时，要严格控制水灰比，保证混凝土的强度和稳定性。
在进行检查井砌筑时，施工人员必须戴好安全帽、防护鞋等个人防护装备，并严格按照现场安全操作规程进行施工。
在砌筑检查井的过程中，要注意控制砌筑高度和墙体厚度，保证检查井的结构牢固、坚实。
同时，要对砌筑过程进行定期检查和验收，确保合格，杜绝施工质量问题。
在检查井砌筑过程中，还要注意加强现场管理，确保施工人员的安全。
施工现场应设有合理的安全防护设施，如围挡、警示标志等，防止人员误入施工区域。
同时，要对施工人员进行安全教育和培训，加强施工安全意识，严禁违章操作和擅自改变施工程序。
在检查井砌筑完成后，应及时进行验收。
验收时，应对检查井的尺寸、平整度、墙体连接等进行检查，并进行强度试验，确保达到设计要求。
验收合格后，应进行记录和整理，形成相应的施工档案，为日后的维护和运行提供依据。
总之，管道安装检查井砌筑的安全技术交底是管道工程中非常重要的一环。
施工单位应熟悉相关标准规范和施工要求，严格按照设计图纸进行施工，加强现场管理，确保施工人员的安全，保证检查井的质量和安全性。
只有做到这些，才能保证管道工程的顺利运行和维护。
其次，在管道安装检查井砌筑过程中，还需要重点关注以下几个方面的安全技术要求。
1. 土建施工安全：在砌筑检查井之前，需要对现场进行土方开挖工程，施工单位应确保施工现场坚实、平整，并进行周边地质勘察，了解地下土层情况，避免因为土壤松软、坍塌而导致事故。

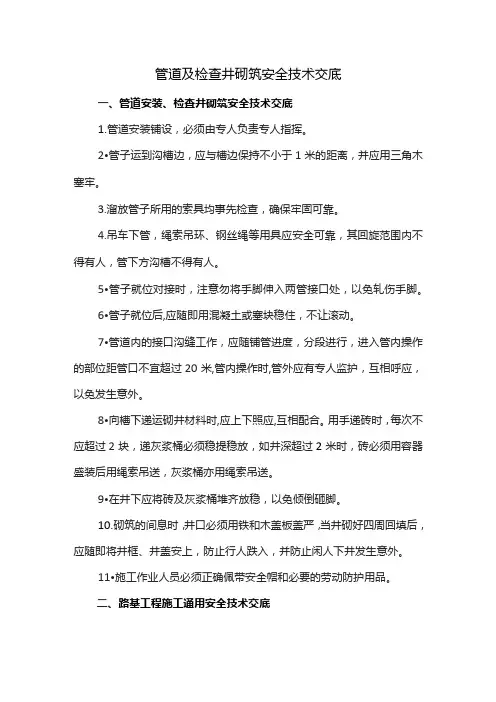

管道及检查井砌筑安全技术交底
管道及检查井砌筑安全技术交底一、管道安装、检查井砌筑安全技术交底1.管道安装铺设，必须由专人负责专人指挥。
2•管子运到沟槽边，应与槽边保持不小于1米的距离，并应用三角木塞牢。
3.溜放管子所用的索具均事先检查，确保牢固可靠。
4.吊车下管，绳索吊环、钢丝绳等用具应安全可靠，其回旋范围内不得有人，管下方沟槽不得有人。
5•管子就位对接时，注意勿将手脚伸入两管接口处，以免轧伤手脚。
6•管子就位后,应随即用混凝土或塞块稳住，不让滚动。
7•管道内的接口沟缝工作，应随铺管进度，分段进行，进入管内操作的部位距管口不宜超过20米,管内操作时,管外应有专人监护，互相呼应，以免发生意外。
8•向槽下递运砌井材料时,应上下照应,互相配合。
用手递砖时，每次不应超过2块，递灰浆桶必须稳提稳放，如井深超过2米时，砖必须用容器盛装后用绳索吊送，灰浆桶亦用绳索吊送。
9•在井下应将砖及灰浆桶堆齐放稳，以免倾倒砸脚。
10.砌筑的间息时，井口必须用铁和木盖板盖严，当井砌好四周回填后，应随即将井框、井盖安上，防止行人跌入，并防止闲人下井发生意外。
11•施工作业人员必须正确佩带安全帽和必要的劳动防护用品。
二、路基工程施工通用安全技术交底1.施工前，应邀请道路施工占地范围内有关现况管线等地下设施的管理单位召开施工配合会，了解各种设施的状况，核实位置,必要时应采取详探措施，并研究、确认加固或迁移方案，详探作业中，应采取措施使被探地下管线保持安全的状态。
2.施工前应清理现场，清除各种障碍物，平整地面，满足施工需要；施工现场使用的机具设备，使用前应检查、试运转，确认合格后方可使用，施工中应定期检查，保持正常运行。
3.对于路基下的坟坑和废弃的水井、人防设施、地下管道等应在路基外封堵，并按技术规定及时处理，确认合格。
4.使用汽车，机动翻斗车运输工具、材料时，应严格按照运输车辆相关安全技术交底要求操作。
5.施工中，应对道路范围内的地下管线做周密计划，合理安排,道路结构以下的管线应先行施工，不得互相干扰；施工中由于设计变更等原因，使路基范围内的原地下管线等构筑物埋深较浅，作业中可能受到损坏时，应向监理工程师、设计单位和建设单位提出采取加固或迁移措施的要求，并办理手续。
井室砌筑技术交底
参加单位（部门、班组） 会 签 栏
2
参加人员
参加单位（部门、班组）
参加人员
会 签 栏
1
编号: 工程名称
市政基础设施工程
施工技术交底记录
***农村生活污水处理工程
承包单位
***市政工程有限公司有限公司
交底日期
交底范围
井室砌筑
交底人
交底内容:
（8） 检查井允许偏差见表：
市政施管-10
/ 2019年11月20日
叶**
编号: 工程名称
市政基础设施工程
施工技术交底记录
***农村生活污水处理工程
市政施管-10
承包单位
***市政工程有限公司
分包单位
/
交底单位
***市政工程有限公司
交底日期
2019年11月20日
交底范围
井室砌筑
交底人
叶**
交底内容:
一、排水管检查井基础应与管道基础同时浇筑。 二、施工工艺 1、 井室内墙面由下游管底至井室顶面以下全部使用1：2.5水泥砂浆抹面厚20mm，其余用 1：2水泥砂 浆勾缝。如位于地下水位以下，则外墙用1：2.5水泥砂浆抹面厚20mm，至地下水位以上500mm，槽 底铺卵石厚100mm。 2、 接入支管管底超挖部分用级配砂石混凝土或三七灰土填严。 三、排水管检查井砌筑应符合下列要求： 1、 排水检查井内的流槽，宜与井壁同时进行砌筑，有预留支管的检查井砌井时，表面应用 砂浆分层 压实抹光，流槽应与上下游管道接顺。对接入的支管应随砌随安，管口宜伸入井内3cm。 2、 砌筑圆井应随时掌握直径尺寸，进行收口时，四面收口每层砖不应超过3cm。三面收口 每层不应 超过4-5cm。圆井筒的楔形缝应以适宜的砖块填塞，砌筑砂浆应饱满。 3、 检查井内的踏步，安装前应刷防锈剂，在砌筑时用砂浆埋固。 4、 砌筑检查井的内壁应用原浆勾缝，有抹面要求时，内壁抹面分层压实，外壁用砂浆搓缝 应密实。 5、 砌筑井室质量应符合： （1） 井壁砌筑应位置准确，灰浆饱满，灰缝平整，不得有通缝、瞎缝，抹面应压光，不 得有空鼓、 裂缝等现象。 （2） 井内流槽应平顺圆滑，不得有建筑垃圾等杂物。 （3） 砂浆标号符合设计要求，配比准确。 （4） 井室盖板尺寸及预留孔位置应正确，勾缝整齐。 （5） 踏步安装牢固，位置正确。 （6） 井室地基不得扰动。混凝土垫层厚度应符合设计规定。垫层长宽尺寸应比井室尺寸 大20cm。 （7） 柔性接口的管体安装时，承、插口工作面应清扫干净，承口内应均匀涂抹非油质的 润滑剂，套 在插口上的橡胶圈应顺直、无扭曲。
管道井施工安全技术交底模板
一、工程概况1. 工程名称：____________________2. 施工地点：____________________3. 施工单位：____________________4. 施工项目经理：________________5. 施工时间：____________________二、安全注意事项1. 施工现场必须严格遵守“安全第一，预防为主”的方针，确保施工安全。
2. 施工人员必须经过专业培训，取得相应资格证书后上岗。
3. 施工现场必须设置安全警示标志，非作业人员不得进入危险区域。
4. 施工人员进入施工现场必须佩戴安全帽、安全带等个人防护用品。
5. 施工现场应配备必要的应急救援设施，如急救箱、消防器材等。
三、施工准备1. 施工前，对施工现场进行清理，确保无障碍物。
2. 对施工人员进行安全教育和技术交底，使施工人员充分了解施工过程中的安全注意事项。
3. 检查施工设备、工具是否完好，确保其符合安全要求。
4. 检查施工图纸、施工方案，确保施工内容符合设计要求。
四、施工过程安全措施1. 沟槽开挖（1）开挖前，对地下管线进行调查，并予以保护。
（2）开挖过程中，应保持沟槽边坡稳定，防止坍塌。
（3）施工人员进入沟槽作业时，必须使用安全梯或土坡道、斜道。
2. 管道安装（1）管道安装前，检查管道、管件是否符合质量要求。
（2）安装过程中，确保管道连接牢固，防止泄漏。
（3）焊接作业时，遵守焊接操作规程，防止火灾、爆炸事故发生。
3. 检查井施工（1）检查井施工前，确保井室基础稳定。
（2）施工过程中，防止井室变形、开裂。
（3）检查井施工完成后，及时回填，确保井室稳固。
五、安全防护措施1. 施工现场应设置安全防护设施，如安全网、防护栏杆等。
2. 施工人员必须遵守操作规程，严禁违规操作。
3. 施工过程中，发现安全隐患，立即停止作业，整改后方可继续施工。
4. 施工结束后，对施工现场进行清理，确保无安全隐患。
六、应急救援措施1. 发生安全事故时，立即启动应急救援预案。

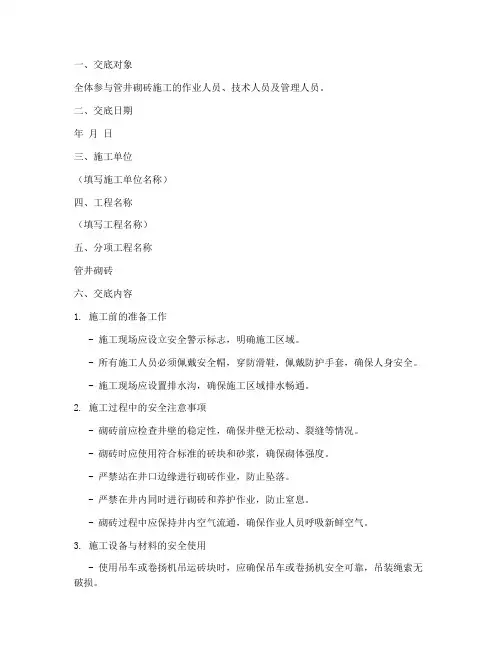

管井砌砖安全技术交底模板
一、交底对象全体参与管井砌砖施工的作业人员、技术人员及管理人员。
二、交底日期年月日三、施工单位（填写施工单位名称）四、工程名称（填写工程名称）五、分项工程名称管井砌砖六、交底内容1. 施工前的准备工作- 施工现场应设立安全警示标志，明确施工区域。
- 所有施工人员必须佩戴安全帽，穿防滑鞋，佩戴防护手套，确保人身安全。
- 施工现场应设置排水沟，确保施工区域排水畅通。
2. 施工过程中的安全注意事项- 砌砖前应检查井壁的稳定性，确保井壁无松动、裂缝等情况。
- 砌砖时应使用符合标准的砖块和砂浆，确保砌体强度。
- 严禁站在井口边缘进行砌砖作业，防止坠落。
- 严禁在井内同时进行砌砖和养护作业，防止窒息。
- 砌砖过程中应保持井内空气流通，确保作业人员呼吸新鲜空气。
3. 施工设备与材料的安全使用- 使用吊车或卷扬机吊运砖块时，应确保吊车或卷扬机安全可靠，吊装绳索无破损。
- 砌砖过程中使用的砂浆应搅拌均匀，防止砂浆凝固后影响砌体质量。
- 砌砖工具应保持完好，定期进行检查和维护。
4. 施工环境与作业人员的安全管理- 施工现场应设置安全通道，确保人员疏散通道畅通。
- 施工现场应配备急救箱，并确保急救箱内的药品齐全。
- 施工过程中应定期进行安全检查，发现安全隐患及时整改。
- 作业人员应遵守施工现场的安全规定，不得擅自改变施工方案。
5. 施工结束后的安全注意事项- 砌砖完成后，应对砌体进行检查，确保砌体强度符合要求。
- 施工现场应清理干净，防止安全事故发生。
- 施工结束后，应对施工人员进行安全教育，提高安全意识。
七、验收标准1. 砌体强度应符合设计要求。
2. 砌体表面应平整，无裂缝、空鼓等现象。
3. 施工现场应保持整洁，无安全隐患。
八、交底人（填写交底人姓名及职务）九、接受人（填写接受人姓名及职务）十、备注本安全技术交底内容仅供参考，具体施工过程中应结合实际情况进行调整。
施工过程中，如遇特殊情况，应及时向相关负责人汇报，确保施工安全。
管道安装、检查井砌筑安全技术交底
管道安装、检查井砌筑安全技术交底一、前言为了确保管道安装和检查井砌筑工作的质量和安全，本文档旨在提供相关技术交底，详细介绍了管道安装和检查井砌筑的工作流程、安全要求、注意事项等内容。
通过仔细阅读本文档并遵守其中的规定，可以确保安全高效地完成相关工作。
二、管道安装2.1 施工准备在进行管道安装之前，必须进行充分的施工准备工作。
具体步骤包括但不限于： - 确认设计图纸和管道材料的规格要求； - 准备所需的施工设备和工具，并进行检查和维护； - 查明工地现场的地质情况，并采取相应的安全防护措施； - 制定施工计划，并安排好施工队伍。
2.2 安全注意事项在管道安装过程中，应特别注意以下几个安全事项： - 确保工地现场的安全，设置警示标志，划定施工区域； - 管道和连接件要经过严格检查，杜绝使用不合格材料； - 在开挖和安装过程中，注意保护周围的其他设施和管道，避免损坏；- 在安装过程中，严禁使用明火，必要时采取防火措施； - 工作人员必须佩戴个人防护装备，并遵守相关施工操作规程。
2.3 施工流程管道安装的工作流程通常包括以下几个主要步骤： 1. 开挖工作：按照设计要求，采用适当的方法进行地面开挖，确保开挖范围和深度符合要求。
2. 管道敷设：先安装支承设备，再根据设计要求进行管道的敷设，在敷设过程中注意保持管道的坡度和弯曲要求。
3. 接头连接：对管道进行切割和修整，然后采用适当的连接方式进行接头连接，确保连接牢固、密封可靠。
4. 防腐处理：对已安装好的管道进行防腐处理，采用合适的防腐材料和工艺。
5. 视觉检查：对管道的安装质量进行视觉检查，确保安装完全符合设计要求。
三、检查井砌筑3.1 施工准备在进行检查井砌筑工作之前，必须进行充分的施工准备工作。
具体步骤包括但不限于： - 确认设计图纸和砌筑材料的规格要求； - 准备所需的砌筑设备和工具，并进行检查和维护； - 查明工地现场的地质情况，并采取相应的安全防护措施； - 为检查井的位置和大小进行测量和标志。
管道井施工技术交底
管道井施工技术交底一、认真熟悉图纸在根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。
二、施工条件：1）、施工图纸及其它技术文件齐全，且已进行图纸交底，满足施工要求。
2）、施工方案、施工技术，材料机具供应等能保证正常施工；3）、施工人员经过技术培训。
4）、管道的接口严禁在套管内和在楼层的地板处，焊接管道的挖眼三通距离主管的焊接要符合规范。
5）立管安装要保证垂直度，上下偏差符合规范。
水平管要保证水平，6）支管安装要牢靠紧固，在高位要安装支架，避免支管左右摇晃7）焊接管道必须先进行除锈和刷油后方可进行安装，刷防锈漆二遍，应保持漆膜厚度均匀，色泽一致，无流坠及漏涂现象。
焊接管道的接缝，要饱满，无夹渣，无挂瘤，表面成型要好看。
试压合格后焊接处才能刷油。
8）焊接管道要按规范打坡口和让缝焊接，严禁管道没有缝对焊。
9）丝接管道的接口，螺纹松紧合适，紧完后外露2-3丝。
不能有绝丝的现象。
试压后丝接处要做防腐处理。
10）丝接立管的三通预留口要方向正确，避免安装后再调整，造成接口的漏水。
11）管井内根据图纸设排气阀和泄水阀，安装要正确。
三、支吊架安装：管道安装时必须按不同管径和要求设置管卡或吊架，位置应准确，管卡与管道接触应紧密，但不得损伤管道表面，排列整齐。
支架与管道接触紧密。
支架要除锈刷油漆后才能安装。
抱箍眼要用钻头钻孔，严禁用电焊和气割冲眼。
支架要牢固可靠。
管井的一层设一个承重支架。
间隔5层再设一个承重支架，其余的做导向支架。
四、阀门安装：型号、规格、耐压和严密性试验符合设计要求和施工规范规定。
位置、进出口方向正确，连接牢固、紧密，启闭灵活，朝向合理，表面洁净五、试压：各种管道的试压应满足设计要求。
六、安全施工；1、管道连接使用热熔工具时，应遵守电器工具安全操作规程注意防潮和脏物污染。
2、操作现场不得有明火，严禁对给水聚丙烯管材进行明火烧烘弯。
3、给水聚丙烯管道不得作为拉攀，吊架等使用。
4、管道的吊装，吊具要牢靠，经常检查，有问题的及时更换。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表C2-1编号工程来自称用友软件园1号研发中心工程
交底日期
2005年10月15日
施工单位
中铁建设第四十项目部
分项工程名称
交底提要
风道井、管道井砌筑
交底内容：
A、B、C座风道井、管道井处墙体砌筑采用100厚陶粒混凝土砌块砌筑，（1）在转角处和丁字墙处设置构造柱，墙体中间设两道200mm高圈梁，下皮标高分别为1.8m和3.0m。具体配筋如下所示：
（4）构造柱、圈梁、过梁、抱框均采用C20混凝土浇筑。
审核人
交底人
接受交底人
1．本表由施工单位填写，交底单位与接受交底单位各存一份。
2．当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
（2）砌块墙体与框架柱相接处，沿墙高度每600mm设2Φ6的拉结筋与柱拉结，拉结钢筋与框架柱连接采用打4根Φ8膨胀螺栓加100*150*6mm厚的钢板的方式，另一边伸入砌墙内1000mm。
（3）检修门上部为过梁（具体尺寸及配筋见下图），两侧设置混凝土抱框，抱框截面尺寸为100*200mm，设置212、连系筋φ6＠200，抱框钢筋锚入过梁内，抱框钢筋与结构楼板连接采用打4根Φ8膨胀螺栓加200*120*6mm厚的钢板的方式，混凝土强度等级为C20。过梁尺寸及配筋如下图所示：
