螺丝规格定义与认识

合集下载

螺丝规格型号知识大全

螺丝规格型号知识大全螺丝作为一种常见的紧固件，在工业生产和日常生活中都起着非常重要的作用。

不同种类的螺丝具有不同的规格和型号，因此了解螺丝的规格型号知识对于正确选择和使用螺丝至关重要。

本文将全面介绍螺丝的规格型号知识，帮助读者更好地了解螺丝的分类、规格和型号。

一、螺丝的分类。

螺丝根据用途和形状可以分为许多种类，常见的有螺纹螺丝、自攻螺丝、机器螺丝、螺钉等。

不同种类的螺丝在形状、用途和规格上都有所不同，因此在选择和使用时需要根据实际情况进行区分。

二、螺丝的规格。

螺丝的规格通常由直径、螺距、长度等参数来表示。

其中，直径是指螺丝的主径，通常用英寸或毫米来表示；螺距是指螺纹的间距，也是用英寸或毫米来表示；长度则是指螺丝的整体长度，同样用英寸或毫米来表示。

了解螺丝的规格对于正确选择和安装螺丝至关重要，可以有效避免因规格不匹配而导致的安装困难或安全隐患。

三、螺丝的型号。

螺丝的型号通常由标准号、材质、表面处理等参数来表示。

标准号是指螺丝符合的国家标准或行业标准，不同国家和行业有不同的标准号；材质则是指螺丝的材料，常见的材质有碳钢、不锈钢、合金钢等；表面处理是指螺丝表面的防腐蚀处理，常见的处理方式有镀锌、镀镍、氧化等。

了解螺丝的型号可以帮助用户正确选择适合自己需求的螺丝，提高使用效果和安全性。

四、螺丝的应用。

螺丝作为紧固件，在机械制造、建筑施工、家具装配等领域都有广泛的应用。

不同种类和规格的螺丝适用于不同的场合，因此在选择和使用螺丝时需要根据具体的使用要求进行合理的选择。

同时，在安装和使用螺丝时，也需要注意螺丝的规格型号，确保螺丝能够正确、牢固地起到紧固作用。

五、螺丝的维护。

螺丝在使用过程中需要定期进行检查和维护，以确保螺丝的使用效果和安全性。

特别是在高温、潮湿、腐蚀性环境下使用的螺丝，更需要定期进行维护，防止螺丝因受到外界环境的影响而出现损坏或松动现象。

六、结语。

螺丝作为一种常见的紧固件，在工业生产和日常生活中都起着非常重要的作用。

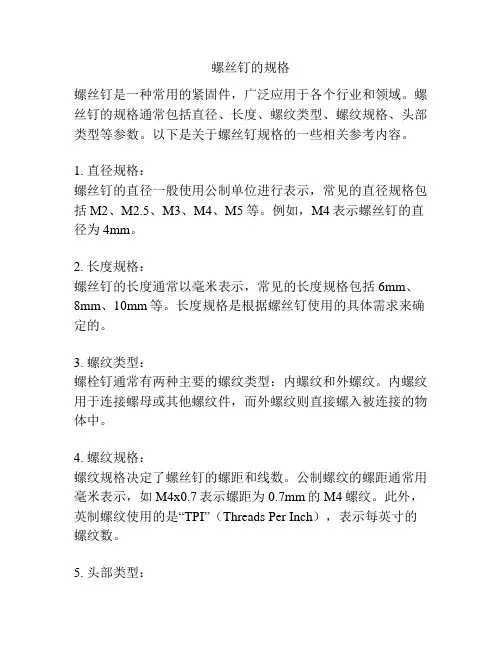

螺丝钉的规格

螺丝钉的规格螺丝钉是一种常用的紧固件，广泛应用于各个行业和领域。

螺丝钉的规格通常包括直径、长度、螺纹类型、螺纹规格、头部类型等参数。

以下是关于螺丝钉规格的一些相关参考内容。

1. 直径规格：螺丝钉的直径一般使用公制单位进行表示，常见的直径规格包括M2、M2.5、M3、M4、M5等。

例如，M4表示螺丝钉的直径为4mm。

2. 长度规格：螺丝钉的长度通常以毫米表示，常见的长度规格包括6mm、8mm、10mm等。

长度规格是根据螺丝钉使用的具体需求来确定的。

3. 螺纹类型：螺栓钉通常有两种主要的螺纹类型：内螺纹和外螺纹。

内螺纹用于连接螺母或其他螺纹件，而外螺纹则直接螺入被连接的物体中。

4. 螺纹规格：螺纹规格决定了螺丝钉的螺距和线数。

公制螺纹的螺距通常用毫米表示，如M4x0.7表示螺距为0.7mm的M4螺纹。

此外，英制螺纹使用的是“TPI”（Threads Per Inch），表示每英寸的螺纹数。

5. 头部类型：螺丝钉的头部类型根据需要进行选择，常见的头部类型包括截头、圆头、六角头、凹头等。

不同的头部类型适用于不同的连接方式。

6. 材质：螺丝钉的材质一般选择适合特定工况的材料，常见的材质包括碳钢、不锈钢、铜、铝等。

材料的选择需要考虑到螺丝钉使用的环境和要求。

7. 表面处理：螺丝钉通常需要进行表面处理以保护其不受腐蚀或磨损。

常见的表面处理方式包括镀锌、镀镍、电镀、喷漆等，以增加螺丝钉的耐用性和美观度。

8. 标准规范：螺丝钉的规格通常遵循国际或行业标准，如ISO标准、GB标准、ANSI标准等。

这些标准规范了螺丝钉的尺寸、强度等参数，确保螺丝钉的互换性和可靠性。

螺丝钉的规格是根据不同领域和应用需求来确定的，因此在选择和使用螺丝钉时，需要根据具体情况进行合理选型。

以上是关于螺丝钉规格的相关参考内容，希望对您有所帮助。

螺丝的规格怎么看？怎么写，都代表什么意思？

螺丝的规格怎么看？怎么写，都代表什么意思？螺丝的规格怎么看？怎么写，都代表什么意思？螺纹标记的标注格式为：螺纹代号——螺纹公差带代号（中径、顶径）——旋合长度l）公差带代号由数字加字母表示（内螺纹用大写字母，外螺纹用小写字母），如 7H、6g等，应特别指出，7H，6g等代表螺纹公差，而H7，g6代表圆柱体公差代号。

2）旋合长度规定为短（用S表示）、中（用N表示）、长（用L 表示）三种。

一般情况下，不标注螺纹旋合长度，其螺纹公差带按中等旋合长度（N）确定。

必要时，可加注旋合长度代号S或L，如“ M20-5g6g－L”。

特殊需要时，可注明旋合长度的数值，如“M20-5g6g－30”。

普通螺纹普通粗牙螺纹：特征代号M+ 公称直径+旋向+螺纹公差带代号（中径、顶径）——旋合长度普通细牙螺纹：特征代号M+ 公称直径*螺距+旋向+螺纹公差带代号（中径、顶径）——旋合长度右旋螺纹省略不注，左旋用“ LH”表示。

M 16－5g6g表示粗牙普通螺纹，公称直径16，右旋，螺纹公差带中径 5g，大径 6g，旋合长度按中等长度考虑。

M16×1 LH－6G表示细牙普通螺纹，公称直径16，螺距1，左旋，螺纹公差带中径、大径均为6G，旋合长度按中等长度考虑。

管螺纹的标注格式为：特征代号（圆柱管螺纹用G表示，圆锥管螺纹用NPT表示）+ 尺寸代号+公差等级代号+旋向G1A--LH表示英制非螺纹密封管螺纹，尺寸代号1in，右旋，公差等级为A级。

Rcl／2表示英制螺纹密封锥管螺纹，尺寸代号1／2in，右旋。

膨胀螺丝的规格怎么看？膨胀螺丝，国内使用的比较多的是套管型的。

套管型的正规的表示规格是M1XM2XL，M1表示牙径，M2表示套管外径，L表示长度。

比如M6X8X40。

但L的表示方法又有不同，以法兰螺母套管壁虎为例，是螺母抿到与牙纹平行处，然后再用卡尺测量法兰面到锥头螺杆的总长；而六角螺杆套管壁虎，长度L的表示则是螺纹的总长度，它就不包含了六角头的厚度。

螺丝分类型号及尺寸螺丝分类和规格

螺丝分类型号及尺寸螺丝分类和规格
介绍
螺丝在我们日常生活和工作中扮演着重要的角色。

因此，它们的分类和规格至关重要。

在这份文档中，我们将讨论螺丝的分类和规格。

螺丝的分类
螺丝可以分为以下几类：
- 头部形状：六角头、圆头、扁平头、半圆头等。

- 螺纹（牙）的形状：米字纹牙、三角牙、圆牙等。

- 材质：碳钢、合金钢、不锈钢等。

- 牙距：以不同的国家标准和公制/英制等规格来衡量。

螺丝的规格
以下是螺丝的常见规格：
- 直径（或尺寸）：通常以英寸或毫米为单位来标记。

- 长度：指螺丝的可用长度，通常也以英寸或毫米为单位来标记。

- 牙距：用于表示每英寸(或每毫米)上的螺纹数。

螺丝的规格通常以“直径-长度-牙距”的形式标记，例如M8-30-1.25。

在这个例子中，M8表示直径为8毫米，30表示长度为30毫米，1.25表示牙距为每毫米1.25条螺纹。

总结
了解螺丝的分类和规格对选择和使用适当的螺丝至关重要。

根据不同的需求和应用场景，选择合适的螺丝类型和规格可以提供最佳的固定和连接效果。

常用螺丝规格表全

常用螺丝规格表全常用螺丝规格表是螺丝行业中非常重要的一项知识，包含了各种不同类型、长度、直径和螺纹规格的螺丝。

以下是一份常用的螺丝规格表：一、螺丝类型1.外螺纹螺丝：通常以“公称直径×螺距”的形式表示，例如M3×0.5。

2.内螺纹螺丝：以内螺纹形式表示，例如G1/2。

3.机器螺丝：通常以“公称直径×螺距×旋合长度”的形式表示，例如M6×1×10。

4.木螺丝：通常以“公称直径×螺距”的形式表示，例如2×6。

5.自攻螺丝：通常以“公称直径×螺距”的形式表示，例如S3.5×1.5。

二、螺丝长度螺丝长度通常以毫米为单位，常用的长度范围从2到30毫米不等。

根据不同的使用场合和需要，可以选择合适的长度。

三、螺丝直径螺丝直径通常以毫米为单位，常用的直径范围从0.8到30毫米不等。

根据不同的使用场合和需要，可以选择合适的直径。

四、螺纹规格1.粗牙螺纹：适用于需要承受较大载荷的场合，如固定螺钉、螺母等。

2.细牙螺纹：适用于需要承受较小载荷的场合，如自攻螺丝、木螺丝等。

3.管螺纹：适用于管路连接和密封场合，如G1/2、3/4等。

五、其他参数1.材质：螺丝的材质通常有碳钢、不锈钢、铜等，根据不同的使用场合和需要选择合适的材质。

2.表面处理：为了增加螺丝的防腐蚀性能和美观度，通常会对螺丝进行表面处理，如镀锌、镀铬等。

3.精度等级：对于一些高精度的机械部件，需要使用精度等级较高的螺丝，如精密级螺丝。

4.特殊要求：根据不同的使用场合和需要，有时会对螺丝提出一些特殊要求，如耐高温、耐腐蚀等。

总之，在选择和使用螺丝时，需要根据具体情况选择合适的类型、长度、直径和螺纹规格等参数，同时还要考虑材质、表面处理、精度等级和特殊要求等因素。

建议在购买前仔细阅读产品说明书或咨询专业人士的建议。

螺丝的型号叫法简称

螺丝的型号叫法简称PA:? 圆头自攻KA:? 沉头自攻PWA: 圆头带介自攻PM:? 圆头机丝PWM: 圆头带介机丝KM:? 沉头机丝PT:? 圆头冼尾自攻（平嘴）BT:? 冼尾大头自攻（平嘴）长度：（毫米单位）沉头的为总长度计算，圆头的不加头部位置。

直径：直接测量。

工艺：黑色、镀锌、镀铬。

要另外注明。

螺丝型号及尺寸规格表

螺丝型号及尺寸规格表螺丝是我们日常生活中经常使用的紧固件，用途广泛，但是螺丝的型号及尺寸规格却是千差万别。

下面我们就来一一介绍常见的螺丝型号及尺寸规格，方便大家选择使用时的参考。

一、栓栓是较长螺纹的机械零件，通常用于连接较厚的零部件。

栓的型号是以直径×长的形式表示，如M8×50表示直径为8mm，长度为50mm的栓。

二、螺栓螺栓是一种带有外六角的紧固件，头部可以通过扳手或扳手套筒驱动。

螺栓的型号为M×L，其中M表示直径，L表示长度。

例如M8×20表示直径为8mm，长度为20mm的螺栓。

三、螺母螺母是与螺栓配合使用的零件，用于固定连接的紧固件。

螺母的型号为M，后面加上数字，例如M8表示直径为8mm的螺母。

四、螺钉螺钉是一种紧固件，通常用于连接薄板或塑料件。

螺钉的型号为M×L，其中M表示直径，L表示长度。

例如M3×8表示直径为3mm，长度为8mm的螺钉。

五、墙钉墙钉是一种用于固定物品于墙上的小型紧固件，通常用于家居装修。

墙钉的型号通常以L×D的形式表示，其中L表示长度，D表示直径。

例如3×30表示长度为3cm，直径为3mm的墙钉。

六、自攻螺钉自攻螺钉是一种尖端钻孔的紧固件，通常用于连接金属板或塑料件。

自攻螺钉的型号为M×L，其中M表示直径，L表示长度。

例如M3×8表示直径为3mm，长度为8mm的自攻螺钉。

七、内六角螺丝内六角螺丝是一种带有内六角孔的螺丝，通常用于连接较小的零部件。

内六角螺丝的型号为M×L，其中M表示直径，L表示长度。

例如M4×20表示直径为4mm，长度为20mm的内六角螺丝。

八、铆钉铆钉是一种通过铆接方式连接物品的紧固件，通常用于金属板的连接。

铆钉的型号通常以杆径×长度的形式表示，例如3×8表示杆径为3mm，长度为8mm的铆钉。

以上就是常见的螺丝型号及尺寸规格表，希望能对大家的使用选购有所帮助。

常用螺丝规格定义与认识

螺丝规格定义与认识一. 螺纹种类:A: 三角螺纹 ( 60 度 ) : 结合/ 锁紧B: 管用三角螺纹 ( 55 度 ): 结合/ 锁紧C: 梯形螺纹 ( 30 or 29 度) : 动力传动D: 方螺纹 ( 90 度) : 动力传动二. 常用螺丝种类:A: Machine Screw: 机械螺丝B: Tapping Screw: 自攻螺丝 (分使用于金属与使用于塑料二种) B-1: Sheet Metal Tapping Screw. (铁板牙自攻螺丝)B-2: Plastic Tapping Screw. ( 塑料用, 自攻螺丝)C: Wooden Screw : 木工螺丝D: Drywall Screw : 水泥墙螺丝三. 常见螺丝材质:a.Low Carbon Steel :低碳钢b. SS-304 : Stainless Steel 304c. SS-302: Stainless Steel 302 :结构韧性较好d. Aluminum 5052 :铝合金 5052d. Brass: 黄铜e. Bronze: 青铜f. UNS C11000 Copper: 锑铜四. 常见螺丝规格与标示:A: 公制螺丝B: 美规螺丝C: 英制螺丝A: 公制机械螺丝: MetricEx: M3 x 6 – P P B : M3 机械螺丝, 6mm 长, 十字, 圆扁头, 镀黑. Finish Code: 外观处理规格Head Code: 头部外型Thread Code螺丝型号 Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度 (mm)A-1: Thread Code: 螺丝型号公制螺丝直接以螺丝外径标示螺丝型号,如M3 即螺丝外径为3.00mm.; M4 即螺丝外径为4.00mm.Metric Thread Size x Pitch:Note: 公制螺丝于螺丝型号后方,有时会注明螺丝牙距.如M3x0.5 , M4x0.70, M5x0.8 , M6x1.但因为标准规范, 通常不提.A-2: Length Code: 螺丝长度:公制螺丝, 直接标示螺丝长度, 单位为mm.螺丝之总长度标示, 只计算头部以下之长度, 不含头部高度.但平头螺丝例外, 其螺丝之总长度标示含头部高度.A-3: Drive Code/ 头部剖沟,特征.一般常用规格如下:a. Slotted: 一字 ( Minus )b. Phillips: 十字 ( Plus )c. Phil-Slot: 一字/十字d. Hex Scoket: 内六角e. One Way: 单向 (只可锁入,不可退出)A-4: Head Code/ 头部外型.一般常用规格如下:a. Flat: 平头 (锁入后,顶部与工作件齐平)b. Oval: 色拉头c. Round: 圆头d. Pan: 圆扁头e. Truss: 大圆扁头f. Hex : 六角头.A-5: Finish Code/ 外观处理.一般常用规格如下:a. Z: Zine-Plated: 镀锌b. Ni: Ni-Plated: 镀镍c. Tin-Plated: 镀锡d. Zine Plated / Green Iridite: 镀锌绿膜处理.e. Radiant Plated: 镀五彩f. Passivate: 抗氧化处理.g. Alodial Finish: 无外观处理公制自攻螺丝 :于品名后方直接标示 Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑.一般以产品别或标示, 再判断为Sheet Metal 或塑料部品使用. B: 美规螺丝.a.一般以番号标示, 如 #2-56, #4-40, #6-32, #8-32, #10-24…etc.b.或以英制外径表示,如0.086-56, 0.112-40 , 0.138-32 , 0.164-32 , 0.190-24…etc.Ex: 632 – 8 – P P B:Finish Code: 外观处理规格Head Code: 头部外型Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度Thread Code: 螺丝型号B-1: Thread Code: 螺丝型号一般常用规格如下:a. #2-56 (0.086-56): 2 番 56 牙b #4-40 (0.112-40) : 4 番40 牙c. #6-32 (0.138-32) : 6 番32 牙d. #8-32 (0.164-32) : 8 番 32 牙e. #10-24 (0.190-24): 10 番 24 牙***牙为每吋之牙数.***B-2: Length Code: 螺丝长度美规螺丝长度须经换算, 才是公制mm 尺寸.换算公式: (Length Code / 32) x 25.40 = 公制长度mmB-3, B-4,B-5 : 标示方式与公制相同.C: 英制螺丝:C-1: Thread Code:标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝 x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝 x 0.50”长, PPB Ex: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50”长, PPB Ex: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝 x 0.50”长, PPB 注: 有时会标示粗牙或细牙.UNF: 细牙 :电子业较常用.UNC:粗牙 : 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝 x 0.50”长, PPB.C-2: Length Code:为英吋标示, 须乘以25.40 换算为mm.螺丝规格表(附图)经常见到的螺丝规格与标识A: 公制螺丝B: 美规螺丝C: 英制螺丝A: 公制机械螺丝: MetricEx: M3 x 6 – P P B : M3 机械螺丝, 6mm 长, 十字, 圆扁头, 镀黑. Finish Code: 外观处理规格Head Code: 头部外型Thread Code螺丝型号 Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度 (mm)A-1: Thread Code: 螺丝型号公制螺丝直接以螺丝外径标示螺丝型号,如M3 即螺丝外径为3.00mm.; M4 即螺丝外径为4.00mm. Metric Thread Size x Pitch:Note: 公制螺丝于螺丝型号后方,有时会注明螺丝牙距.如M3x0.5 , M4x0.70, M5x0.8 , M6x1.但因为标准规范, 通常不提.A-2: Length Code: 螺丝长度:公制螺丝, 直接标示螺丝长度, 单位为mm.螺丝之总长度标示, 只计算头部以下之长度, 不含头部高度.但平头螺丝例外, 其螺丝之总长度标示含头部高度.A-3: Drive Code/ 头部剖沟,特征.一般常用规格如下:a. Slotted: 一字 ( Minus )b. Phillips: 十字 ( Plus )c. Phil-Slot: 一字/十字d. Hex Scoket: 内六角e. One Way: 单向 (只可锁入,不可退出)A-4: Head Code/ 头部外型.一般常用规格如下:a. Flat: 平头 (锁入后,顶部与工作件齐平)b. Oval: 色拉头c. Round: 圆头d. Pan: 圆扁头e. Truss: 大圆扁头f. Hex : 六角头.A-5: Finish Code/ 外观处理.一般常用规格如下:a. Z: Zine-Plated: 镀锌b. Ni: Ni-Plated: 镀镍c. Tin-Plated: 镀锡d. Zine Plated / Green Iridite: 镀锌绿膜处理.e. Radiant Plated: 镀五彩f. Passivate: 抗氧化处理.g. Alodial Finish: 无外观处理公制自攻螺丝 :于品名后方直接标示 Tapping Type.Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑.一般以产品别或标示, 再判断为Sheet Metal 或塑料部品使用.B: 美规螺丝.a.一般以番号标示, 如 #2-56, #4-40, #6-32, #8-32, #10-24…etc.b.或以英制外径表示,如0.086-56, 0.112-40 , 0.138-32 , 0.164-32 , 0.190-24…etc.Ex: 632 – 8 – P P B:Finish Code: 外观处理规格Head Code: 头部外型Drive Code: 头部剖沟,特征型号Length Code: 螺丝长度Thread Code: 螺丝型号B-1: Thread Code: 螺丝型号一般常用规格如下:a. #2-56 (0.086-56): 2 番 56 牙b #4-40 (0.112-40) : 4 番40 牙c. #6-32 (0.138-32) : 6 番32 牙d. #8-32 (0.164-32) : 8 番 32 牙e. #10-24 (0.190-24): 10 番 24 牙***牙为每吋之牙数.***B-2: Length Code: 螺丝长度美规螺丝长度须经换算, 才是公制mm 尺寸.换算公式: (Length Code / 32) x 25.40 = 公制长度mmB-3, B-4,B-5 : 标示方式与公制相同.C: 英制螺丝:C-1: Thread Code:标示皆将分母为8, 再直接称分子之番号.Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝 x 0.50”长, PPBEx: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝 x 0.50”长, PPBEx: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50”长, PPBEx: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝 x 0.50”长, PPB注: 有时会标示粗牙或细牙.UNF: 细牙 :电子业较常用.UNC:粗牙 : 重机械结构较常用.Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝 x 0.50”长, PPB.C-2: Length Code:为英吋标示, 须乘以25.40 换算为mm.膨胀螺栓的原理是把膨胀螺栓打到地面或墙面上的孔中后，用扳手拧紧膨胀螺栓上的螺母,螺栓往外走，而外面的金属套却不动，于是，螺栓底下的大头就把金属套涨开，使其涨满整个孔，此时，膨胀螺栓就抽不出来了。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

螺丝规格定义与认识（包含英制美制）
螺丝规格定义与认识一. (塑料螺丝在部分标准可参照此标准) 螺纹种类:
A: 三角螺纹( 60 度) : 结合/ 锁紧
B: 管用三角螺纹( 55 度): 结合/ 锁紧
C: 梯形螺纹( 30 or 29 度) : 动力传动
D: 方螺纹( 90 度) : 动力传动二.
常用螺丝种类:
A: Machine Screw: 机械螺丝
B: Plastic Tapping Screw. ( 塑料用, 自攻螺丝)
C: Wooden Screw : 木工螺丝
D: Drywall Screw : 水泥墙螺丝
三. 常见螺丝材质:
a.Low Carbon Steel :低碳钢
b. SS-304 : Stainless Steel 304
c. SS-302: Stainless Steel 302 :结构韧性较好
d. Aluminum 5052 :铝合金5052d. Brass: 黄铜
e. Bronze: 青铜
f. UNS C11000 Copper: 锑铜四.
常见螺丝规格与标示:
A: 公制螺丝
B: 美规螺丝
C: 英制螺丝
A: 公制机械螺丝: Metric
Ex: M3 x 6 – P P B : M3 机械螺丝, 6mm 长, 十字, 圆扁头, 镀黑.
Finish Code: 外观处理规格
Head Code: 头部外型
Thread Code螺丝型号
Drive Code: 头部剖沟,特征型号
Length Code: 螺丝长度(mm)
A-1: Thread Code: 螺丝型号
公制螺丝直接以螺丝外径标示螺丝型号,如M3 即螺丝外径为3.00mm.; M4 即螺丝外径为4.00mm.
Metric Thread Size x Pitch:
Note: 公制螺丝于螺丝型号后方,有时会注明螺丝牙距.如M3x0.5 , M4x0.70, M5x0.8 , M6x1.但因为标准规范, 通常不提.
A-2: Length Code: 螺丝长度:
公制螺丝, 直接标示螺丝长度, 单位为mm. 螺丝之总长度标示, 只计算头部以下之长度, 不含头部高度. 但平头螺丝例外, 其螺丝之总长度标示含头部高度.
A-3: Drive Code/ 头部剖沟,特征.
一般常用规格如下:
a. Slotted: 一字( Minus )
b. Phillips: 十字( Plus )
c. Phil-Slot: 一字/十字
d. Hex Scoket: 内六角
e. One Way: 单向 (只可锁入,不可退出)
A-4: Head Code/ 头部外型.
一般常用规格如下:
a. Flat: 平头 (锁入后,顶部与工作件齐平)
b. Oval: 色拉头
c. Round: 圆头
d. Pan: 圆扁头
e. Truss: 大圆扁头
f. Hex : 六角头.
头型同样适用于塑料螺钉
A-5: Finish Code/ 外观处理.
一般常用规格如下:
a. Z: Zine-Plated: 镀锌
b. Ni: Ni-Plated: 镀镍
c. Tin-Plated: 镀锡
d. Zine Plated / Green Iridite: 镀锌绿膜处理.
e. Radiant Plated: 镀五彩
f. Passivate: 抗氧化处理.
g. Alodial Finish: 无外观处理
公制自攻螺丝 :于品名后方直接标示Tapping Type.
Ex: M3 x 6 –PPB, Tapping Type:M3 自攻螺丝, 6mm 长, 十字, 圆扁头, 镀黑. 一般以产品别或标示, 再判断为Sheet Metal 或塑料部品使用.
B: 美规螺丝.
a.一般以番号标示, 如#2-56, #4-40, #6-32, #8-32, #10-24…etc.
b.或以英制外径表示,如0.086-56, 0.112-40 , 0.138-32 , 0.164-32 , 0.190-24…et
c. Ex: 632 – 8 – P P B:
Finish Code: 外观处理规格
Head Code: 头部外型
Drive Code: 头部剖沟,特征型号
Length Code: 螺丝长度
Thread Code: 螺丝型号
B-1: Thread Code: 螺丝型号
一般常用规格如下:
a. #2-56 (0.086-56): 2 番56 牙
b #4-40 (0.112-40) : 4 番40 牙
c. #6-32 (0.138-32) : 6 番32 牙
d. #8-32 (0.164-32) : 8 番32 牙
e. #10-24 (0.190-24): 10 番24 牙
***牙为每吋之牙数.***
B-2: Length Code: 螺丝长度
美规螺丝长度须经换算, 才是公制mm 尺寸.换算公式: (Length Code / 32) x 25.40 = 公制长度mm
B-3, B-4,B-5 : 标示方式与公制相同.
C: 英制螺丝:
C-1: Thread Code:
标示皆将分母为8, 再直接称分子之番号.
Ex: 1/8 x 0.50 –PPB: 1 分牙螺丝x 0.50”长, PPB
Ex: 5/16 x 0.50 –PPB = 2.5/8 x 0.50-PPB : 2 分半牙螺丝x 0.50”长, PPB
Ex: 5/32 x 0.50 –PPB =1.25/8 x 0.50-PPB: 1 分2 厘半螺丝x 0.50”长, PPB
Ex: 1/4 x 0.50-PPB= 2/8 x 0.50-PPB: 2 分牙螺丝x 0.50”长, PPB
注: 有时会标示粗牙或细牙.
UNF: 细牙 :电子业较常用.
UNC:粗牙: 重机械结构较常用
Ex: 3/8 x 0.50 ,UNF –PPB: 3 分细牙螺丝x 0.50”长, PPB.
C-2: Length Code:
为英寸标示, 须乘以25.40 换算为mm.用扣规量，与公制牙型吻合是公制螺纹，与英
制螺纹吻合是英制螺纹。

也可以用卡尺量螺纹的外径，和螺距。

公制螺纹外径是以毫米为单位，如6，8，10，12，18，20毫米等等螺距也是以毫米
为单位，如0.5,0.75,1,1.5,2,3,等等。

英制螺纹外径是以英寸为单位，（每英寸等于25.4 毫米）如3/16,5/8,1/4,1/2,等等所以用公制卡尺量外径。

读数常带不规则的小数。

英制螺距是用每英寸含多少个牙表示。

把卡尺定在25.4毫米，把一个尺尖对齐螺纹牙尖，另一个尺尖如对齐螺纹牙尖就是英制螺纹，如对不齐螺纹牙尖应该是公制螺纹。

测量螺距时最好把螺纹的牙尖倒印在白粉笔上，粉笔上的印比较清晰，便于测量。

测
公制螺距应该测量一段长度，如10，15，20，毫米等等，数一下含多少牙，算出螺距用英寸为单位规定螺纹规格的为英制螺纹，如：G1"。

用公制单位毫米规定螺纹规格的为公制螺纹。

如：M30。

英制是一英寸(24.5厘米)内有多少牙来定的,一般是55 度角.公制是两牙尖的间距是多
少MM来定的螺距, 一般是60度角。
