关于SATWE参数输入中两个角度的计算
SATWE参数设置
总信息1、水平力与整体坐标夹角（度）：采用隐含值0，经计算后，当大于15度时，填入计算值重算。
2、混凝土容重：隐含值25。
构件自重计算梁板、梁柱重叠部分都未扣除，框架结构可行，剪力墙、板柱结构偏小。
3、钢材容重：隐含值78。
可行。
4、裙房层数：指地上的周边都有的群房。
当主体一面或多面无裙房时，风荷载需个案处理。
5、转换层所在层号：按自然层号填输，含地下室的层数。
6、地下室层数：按地下层数填输，当一面或多面临空时，填土侧压力需个案处理。
7、墙元细分控制最大控制长度：墙元长度太大则计算精度无法保证，可采用隐含值。
8、对所有楼层采用刚性楼板假定：位移计算时，不论是否开大洞或不规则，必须是刚性板假定。
内力计算时，则在任何情况下均不能设为刚性板。
9、墙元侧向节点信息：一般工程选“出口”，剪力墙数量多的高层结构宜选“内部”。
选“内部”时，计算精度会有一点点降低，但速度要快很多。
10、结构材料信息：共5个选项：钢筋砼结构；钢与砼混合结构；有填充墙钢结构；无填充墙钢结构；砌体结构。
按含义选取，砌体结构用于底框结构。
11、结构体系：按结构布置的实际状况确定。
共分：框架结构、框剪结构、框筒结构、筒中筒结构、板柱剪力墙结构、剪力墙结构、短肢剪力墙结构、复杂高层结构、砖混底框结构、共9种类型。
确定结构类型即确定与其对应的有关设计参数。
12、恒、活载计算信息：“不计算恒、活荷载”即计算竖向力。
“一次性加载”可用于多层。
“模拟施工荷载1” 用于高层结构计算，“模拟2”仅用于高层基础计算。
13、地震作用计算信息：共3个选项：不计算地震作用，很少出现；计算水平地震作用，用于6-8度区；计算水平和竖向地震作用，用于九度区。
风荷载信息1、地面粗糙度类别：分为A、B、C、D类。
C类是指有密集建筑群的城市市区；D类为有密集建筑群,且房屋较高的城市市区。
见《荷规》7.2.1条。
2、基本风压:风荷载基本值的重现期为50年一遇，《高规》3.2.2条规定：对于B级高度的高层建筑或特别重要的高层建筑,应采用100年一遇的风压值。
Satwe中的地震作用最大方向
Satwe中的地震作用最大方向在计算某工程时，得到的地震作用最大方向大于15度，照理在“分析与设计参数补充定义”中应当输入这个角度进行计算，可有两个地方可以输入这个角度值，一个是在“总信息”中的“水平力与整体坐标夹角（度）”中输入，一个是在“地震信息”中的“斜交抗测力构件方向附加地震数”输入，不知道这两种输入方法有什么不同？各自的适用条件是否有严格的界定？因为我用两种方法计算同一结构发现，两者输出的底层剪重比不一样，也就是说，当我按照第一种情况输入时，得到的层间位移是最大的，也就是地震力最大的方向，但底部剪重比只有一层需要调整，而采用第二种方法计算时，层间位移小了一点，但底部有两层的剪重比需要调整，那俺在配筋的时候到底应当按照那种方法为准呢？还是说选择两种情况的较大值进行配筋？既然角度不同，底部剪重比的调整就有所不同，那岂不是360度每个方向都要验算一遍，然后取较大值？而我们平常计算规则结构的时候大多数情况只计算一个方向，那是不是说Satwe在计算不规则结构时存在一定的隐患呢？后来想了想，觉得这可能跟Satwe按照“地震力与地震层间位移比”的方法计算层间刚度比有关系，不过也没找到确定的依据，呵呵附件84.JPG(65.07 KB)2007-1-12 00:17举报使用道具TOP建造师结构师监理师无忧挂靠，请找助建信息→wg01列兵帖子89精华2#大中小发表于 2007-1-12 00:18 只看该作者111111附件13.JPG(45.88 KB)25土木币294在线时间9 小时注册时间2005-11-3•发短消息•加为好友2007-1-12 00:18举报使用道具 TOP通用建筑结构软件Stratwg01列兵帖子89 3#大中小发表于 2007-1-12 00:18 只看该作者222222附件43.JPG(48.58 KB)威望25土木币294在线时间9 小时注册时间2005-11-3•发短消息•加为好友2007-1-12 00:18举报使用道具 TOP携手老庄结构成就结构精英--之路从老庄结构设计培训学院开始wg01列兵帖子89 4#大中小发表于 2007-1-12 00:20 只看该作者333333附件26.JPG(38.47 KB)威望25土木币294在线时间9 小时注册时间2005-11-3•发短消息•加为好友2007-1-12 00:20举报使用道具 TOP网易结构2010年版主大招聘,欢迎任何有热情的网友申请afei_pal下士帖子553 精华0威望5#大中小发表于 2007-1-19 10:20 只看该作者引用:以下是引用wg01在2007-01-12 00:18:17.0发表的容：222222这不是吧100土木币354在线时间1 小时注册时间2005-7-6•发短消息•加为好友举报使用道具 TOP列兵帖子32精华威望25土木币83在线时间1 小时注册时间2006-10-8•发短消息6#大中小发表于 2007-1-19 11:09 只看该作者1。
SATWE设计参数设置要点
SATWE设计参数设置分析与设计参数补充定义（必须执行）一、总信息1、水平力与整体坐标夹角：设计人员事先很难估算结构的最不利地震作用方向角，因此可以先取初始值0º，SATWE计算后在计算书WZQ.OUT中输出结构最不利方向角，如果这个角度与主轴夹角大于±15º，应将该角度输入重新计算，以考虑最不利地震作用。
2、混凝土容重：26-28KN/M3，钢材容重：78 KN/M3。
3、裙房层数：无裙房填0，有裙房是含地下室。
4、转换层所在层号：从地下室算起。
对于高位转换的判断，转换层位置以嵌固端算起，即以（转换层所在层号-嵌固端所在层号+1）5、地下室层数：无地下室填0.6、嵌固端所在层号：在基础顶面嵌固时填1，在地下室顶板嵌固时填（地下室层数+1）。
7、墙元细分最大控制长度：一般工程可取初始值。
新版控制在1m以内，而早版缺省值为2m，如读入旧版数据时，注意将该尺寸修改成1m或更小。
8、转换层指定为薄弱层：如需指定，则打勾。
9、对所有楼层强制采用刚性楼板假定：（1）如果设定了弹性楼板或楼板开大洞，在计算位移、周期等控制参数时，应选择该项，将弹性楼板强制为刚性楼板参与计算，以满足规范要求的计算条件；计算完成后应去掉此项选择，以弹性楼板方式进行配筋和其他计算分析。
（2）如果没有定义弹性楼板或楼板开大洞，一般不选择此项。
10、强制刚性楼板假定时保留弹性版面外刚度：针对板柱体系的地下室。
11、墙元侧向节点信息：新版程序强制为“出口”。
12、恒活荷载计算信息：（1）不计算恒活荷载：仅用于研究分析；（2）一次性加载：主要用于多层结构、钢结构、和有上传荷载（例如吊柱）的结构。
（3）模拟施工加载1：适用于多高层结构；（4）模拟施工加载2：仅适用于框筒结构向基础软件传递荷载（不要传递刚度）；（5）模拟施工加载3：适用于多高层无吊车结构，更复合工程实际情况，推荐使用。
13、施工次序：见《PKPM结构软件入门到精通》P67页。

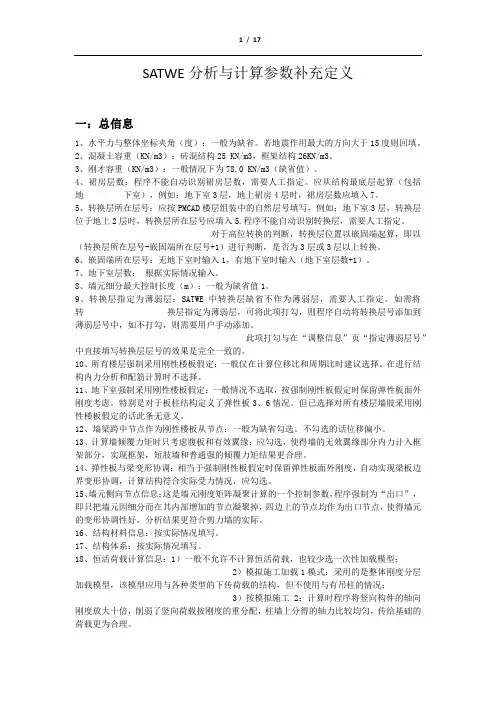

SATWE分析与计算参数补充定义
SATWE分析与计算参数补充定义一：总信息1、水平力与整体坐标夹角（度）：一般为缺省。
若地震作用最大的方向大于15度则回填。
2、混凝土容重（KN/m3）：砖混结构25 KN/m3，框架结构26KN/m3。
3、刚才容重（KN/m3）：一般情况下为78.0 KN/m3（缺省值）。
4、裙房层数：程序不能自动识别裙房层数，需要人工指定。
应从结构最底层起算（包括地下室），例如：地下室3层，地上裙房4层时，裙房层数应填入7。
5、转换层所在层号：应按PMCAD楼层组装中的自然层号填写，例如：地下室3层，转换层位于地上2层时，转换层所在层号应填入5.程序不能自动识别转换层，需要人工指定。
对于高位转换的判断，转换层位置以嵌固端起算，即以（转换层所在层号-嵌固端所在层号+1）进行判断，是否为3层或3层以上转换。
6、嵌固端所在层号：无地下室时输入1，有地下室时输入（地下室层数+1）。
7、地下室层数：根据实际情况输入。
8、墙元细分最大控制长度（m）：一般为缺省值1。
9、转换层指定为薄弱层：SATWE中转换层缺省不作为薄弱层，需要人工指定。
如需将转换层指定为薄弱层，可将此项打勾，则程序自动将转换层号添加到薄弱层号中，如不打勾，则需要用户手动添加。
此项打勾与在“调整信息”页“指定薄弱层号”中直接填写转换层层号的效果是完全一致的。
10、所有楼层强制采用刚性楼板假定：一般仅在计算位移比和周期比时建议选择。
在进行结构内力分析和配筋计算时不选择。
11、地下室强制采用刚性楼板假定：一般情况不选取，按强制刚性板假定时保留弹性板面外刚度考虑。
特别是对于板柱结构定义了弹性板3、6情况。
但已选择对所有楼层墙肢采用刚性楼板假定的话此条无意义。
12、墙梁跨中节点作为刚性楼板从节点：一般为缺省勾选。
不勾选的话位移偏小。
13、计算墙倾覆力矩时只考虑腹板和有效翼缘：应勾选，使得墙的无效翼缘部分内力计入框架部分，实现框架，短肢墙和普通强的倾覆力矩结果更合理。
SATWE模型参数解析
是否对全楼强制采用刚性楼板假定：
是（否）
地下室是否强制采用刚性楼板假定： 是（否）
5、地下室层数和嵌固层所在层号
地下室层数指与上部结构同时进行整体分析的地下室部 分的层数。
地下室层数影响风荷载、地震作用计算，内力调整、底 部加强区判断等内容。
有时结构地下室层数与建筑地下室层数有所不同。这就 要先确定结构嵌固层位置。
SATWE模型部分参数 合理选取与应用
质量与科技中心 2013年11月13日
第一部分：设计输入，共21个； 第二部分：设计输出，共4个； 第三部分：注意软件版本号，共5个； 第四部分：SATWE(V1.3)版本改进内容，
共7+2个。
第一部分 设计输入
1、水平力与整体坐标夹角
《抗规》5.1.1-2：有斜交抗侧力构件的结构，当相交角 度大于15°时，应分别计算各抗侧力构件的水平地震作 用。
3.分析竖向荷载1和2在有梁的情况下，两者有差别，主 要原因是由于程序将梁上部板厚范围内的自重计算了两 遍。根据梁截面尺寸和板厚不同比实际多算了5～11%。
4.若有吊顶，此时梁一般不粉刷，建议取小值。 5.计算地下室抗浮，采用PMCAD竖向导荷计算结构自重时
，因结构自重增加对结构不利，应注意PMCAD在梁板重叠 区域有重复计算自重。
3、对所有楼层强制采用刚性楼板假定
“强制刚性楼板假定”则不区分刚性板、弹性板或独立 的弹性节点，只要位于该层楼面标高处的所有节点，在 计算时都将强制从属同一刚性板。
“强制刚性楼板假定”可能改变结构初始的分析模型， 因此其适用范围是有限的，一般仅在计算位移比和周期 比时建议选择。在进行结构内力分析和配筋计算时，仍 要遵循结构的真实模型，才能获得正确的分析和设计结 果，此时不能再选择“强制刚性楼板假定”。
(整理)SATWE计算参数.
PKPM设计SATWE 计算参数一、总信息1．水平力与整体坐标夹角：一般情况下取0度，平面复杂（如L型、三角型）或抗侧力结构非正交时，理应分别按各抗侧力构件方向角算一次，但实际上按0、45度各算一次即可；当程序给出最大地震力作用方向时，可按该方向角输入计算，配筋取三者的大值。
根据抗震规范5.1.1-2规定，当结构存在相交角大于15度的抗侧力构件时，应分别计算各抗侧力构件方向的水平地震作用。
当计算出来的角度大于15度时，应返填入此项。
2．砼容重：25结构类型框架结构框剪结构剪力墙结构重度25 26 273．钢材容重：一般取78，如果考虑饰面设计者可以适量增加。
4．裙房层数：高规第4.8.6条规定：与主楼连为整体的裙楼的抗震等级不应低于主楼的抗震等级，主楼结构在裙房顶部上下各一层应适当加强抗震措施，因此该层数必须给定。
层数是计算层数，等同于裙房屋面层层号。
5．转换层所在层号：该指定只为程序决定底部加强部位及转换层上下刚度比的计算和内力调整提供信息，同时，当转换层号大于等于三层时，程序自动对落地剪力墙、框支柱抗震等级增加一级，对转换层梁、柱及该层的弹性板定义仍要人工指定。
（层号为计算层号）6．地下室层数：程序据此信息决定底部加强区范围和内力调整。
当地下室局部层数不同时，以主楼地下室层数输入。
地下室一般与上部共同作用分析；地下室刚度大于上部层刚度的2倍，可不采用共同分析；地下室与上部共同分析时，程序中相对刚度一般为3，模拟约束作用。
当相对刚度为0，地下室考虑水平地震作用，不考虑风作用。
当相对刚度为负值，地下室完全嵌固。
7．墙元细分最大控制长度：可取1~5之间的数值，一般取2就可满足计算要求，框支剪力墙可取1或1.5。
8．墙元侧向节点信息：内部节点：一般选择内部节点，当有转换层时，需提高计算精度是时，可以选取外部节点。
对于多层结构，应选此项。
外部节点：按外部节点处理时，耗机时和内存资源较多。
对于高层结构，可选此项。
SATWE计算参数选用详解(2010版pkpm)
2010版SATWE计算参数选用(内部参考资料)2010版计算参数的选用(PKPM及SATWE)1、总信息：A、“水平力与整体坐标夹角”，该参数为地震力、风荷载作用方向与整体坐标的夹角。
此参数一般情况下不需要修改，水平力与整体坐标夹角不仅改变地震作用的方向而且同时改变风荷载作用的方向，如果平面是十字形、L形等不规则平面建议输入水平力夹角，对比计算结果取最不利者，其它情况可以将周期计算结果中输出的“地震作用最大的方向角”填到“斜交抗侧力构件方向附加地震数，相应角度”。
B、PM里的“混凝土容重”一般考虑取25kN/m3，主要是现浇板重自动计算，进行现浇板配筋采用，而SATWE的“混凝土容重”一般考虑取26.5kN/m3，主要是用来计算结构中的梁、柱、墙等构件自重荷载，考虑抹灰荷载用的(现在版本软件PM与SATWE的“混凝土容重”是联动)。
C、“裙房层数”“转换层所在层号”均包含地下室层数。
“裙房层数”仅用作底部加强区高度的判断。
通过“转换层所在层号”和“结构体系”两项参数来区分不同类型的带转换层结构；部分框支剪力墙结构需要同时填上述两项，否则程序不执行高规的针对部分框支剪力墙结构的规定。
“嵌固端所在层号”注意嵌固端和嵌固端所在层号的区别，举例说明：假如嵌固端为地下室顶板，则嵌固端所在层号为地上一层。
理论上讲嵌固端以下不参与计算。
D、“墙元细分最大控制长度”一般控制在1米以内，软件隐含值即为1米，设计上部结构时不允许采用2米，2米只能用在计算位移等参数时采用，配筋及内力只能用1米，尽量细分网格。
很长剪力墙无法计算，剪力墙开洞不能盲目，开洞不能留小墙垛，因为墙需剖分，太短墙无法剖分。
墙长与厚度之比大于4时，按照墙输入。
跨高比大于5的连梁按框架梁输入，不用开洞处理。
关于网格剖分对斜板影响，板必须角点共面，如果不共面无法计算，不共面的斜板程序自动去掉，对梁配筋影响较大，注意观察结构轴侧简图，可以加虚梁解决多点不共面问题。
SATWE软件参数详解
7框支剪力墙结构：设计应注意的问题：1） 结构体系为复杂高层结构。2） 墙元细分最大控制长度1.5m或1m。3） 定义转换梁所在的楼层为转换层。4） 定义薄弱层。5） 设置托墙梁刚度放大系数。6） 定义转换层的楼板为弹性膜7） 框支梁、柱分别定义。8） 可采用FEQ软件复核。
39
起拱作用框支转换梁一般应考虑轴拉力 ， 应按偏拉构件设计 。楼板应定义为弹性模22
框支梁上部墙体内力的
23
1多塔结构必 须进行多塔 定义 ， 否则 程序按单塔 分析 ， 结构 错误。2多塔定义应 注意 ， 不能 某个构件属 于两个塔。3多塔编号应 由高到底。4各塔可单独 设定层高及 材料属性。5带缝多塔应 定义风荷载 遮挡24
中轴线定义 宽转换梁
梁交点
的交点
34
3短柱：1） SATWE软件计算短柱时是按Hn/2h0不准确 ， 按广 义剪跨比M/Vh0计算时 ， 荷载组合太多 ， 有的计算为短柱 ， 有的不是 ， 不好判断。2） 如果都是短柱问题也不大 ， 基本同时破坏。3） 是否是短柱只能人为判断。
35
4越层柱：1） 软件可以正确搜索和计算越层柱的长度系数值。2） 越层柱配筋时应按最大一层配筋。3） 地下室越层柱计算不准确。
9
周期折减系数并不改变结构的基本振动特征 ， 即输出表达的 结构周期是不变的。周期折减系数是放大地震作用的方法之一。周期折减系数是根据结构早期弹性刚度较大（因为有大量的 填充墙） 而在地震作用时破坏这种特性 ， 而设置的放大地震 作用的系数。
周期折减后的反应谱曲线周期折减前的反应谱曲线
0 . 1 Tg 5Tg 6 .0
弹性板6 ， 可以 考虑楼板平面 内核平面外的 刚度 ， 主要用 于板柱结构。弹性板3 ， 假定 平面内无限刚 ， 考虑平面外的 刚度 ， 主要用 于厚板转换结 构 ， 建模时应 注意 ， 厚板厚 度分在上下楼 层内。弹性模 ， 假定 平面外刚度为0， 考虑楼板平面 内的刚度 ， 主 要用于楼板开 大洞形成的狭 长板带 ， 连体 多塔结构的连 接楼板 ， 框支 剪力墙结构的 转换层楼板。21
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
在PKPM软件的SA TWE模块中“水平力与整体坐标夹角”与“斜交抗侧力构件方向附加地震数相应角度”两个参数。
1、“水平力与整体坐标夹角”参数
《抗》3.4.2规定对于不规则的建筑结构，要求进行水平地震作用计算和内力调整。
该参数为地震力、风力作用方向与结构整体坐标的夹角，逆时针方向为正，单位为度。
地震力、风力总是沿着坐标轴方向作用的，所有当设计者认为在所设坐标希下的地震力、风力不能控制结构的最大受力状态时，则可以改变坐标系，使得地震力、风力沿新的坐标系作用。
地震沿着不同的方向作用，结构地震反应的大小一般也不同，结构地震反应是地震作用方向角的函数，那么必然存在某个角度使得结构地震反应值最大值，这个方向我们就称为最不利地震作用方向。
输出结构中的地震作用最大方向大于15度时，应将此方向输入重新计算。
需要注意的是，对于输入的两个不同的角度所得到的结果，程序不能自动取不利情况。
设计者需在两个不同的工作目录下分别计算，然后对计算结果对比。
2、“斜交抗侧力构件方向附加地震数相应角度”参数
《抗》5.1.1规定，有斜交抗侧力构件的结构，当相交角度大于15度时，应分别计算各抗侧力构件方向的水平地震作用。
最多可允许附加5组地震。
附加地震数可在0～5之间取值。
在“相应角度”输入框填入各角度值。
该角度是与X轴正方向的夹角，逆时针方向为正，各角度之间以逗号或空格格开。
需要注意的是：多方向地震作用造成配筋增加，但对于规则结构考虑多方向地震输入时，构件配筋不会增加或增加不多。
多方向地震输入角度的选择尽可能沿着平面布置中局部柱网的主轴方向。
建议多方向地震作用的角度按对称输入。
3、区别
“水平力与整体坐标夹角”不仅改变地震力而且同时改变风荷载的作用方向，而“斜交抗侧力构件附加地震角度”仅仅改变地震力方向。
对于计算结果，“水平力与整体坐标夹角”需要设计者根据输入的角度不同分两个计算工程目录，人为去比较两个不同的结果，取不利情况进行配筋设计等，而“斜交抗侧力构件附加地震角度”程序可自动考虑每一方向地震作用下构件内力的组合，可直接用于配筋计算，不需要人为判断。
