手台中继知识普及扫盲贴
什么是中继、频率、频差、亚音、直频、倒频
什么是中继、频率、频差、亚音、直频、倒频什么是中继、频率、频差、亚音、直频、倒频1、什么是中继？由于建筑物/地形等的遮挡，在地面上的2个电台之间的信号可能无法互相传送到。
通常5W手台，在市区，2公里以外就无法通连了。
为此，人们在高处建立一个天线并设置一台大功率的特殊的收发电台，负责把一个频点上收来的信号（比如434.460）转发到另外一个频点上（比如439.460），于是在它覆盖范围内的电台都可以和它联系，也就是通过它和其他人联系，于是大家就通过中继台达到覆盖更广的通连范围，帮助小功率设备扩大信号的目的。
通常的中继台需要使用一对频点，一个频点用来接收来自使用者手台或车台的信号（上行信号，如434.460），当收到时，在另一个频点上广播出去（下行信号，如439.460）。
由于中继台占有比较好的地理位置，同时有比较大的发射功率，所以通过中继台能够联络到更多的人。
使用中继的人的手台或车台的收发频率要和中继的收发频率相反，才可以打开中继。
2、什么是频率？通常我们说的频率就是指下行频率。
所谓“上行”频率是指电台的发射频率，而对应的“下行”频率，就是中继台发射的频率，也就是电台的接收频率（即守听频率）。
因为一般用“下行”频率来标示一个中继的频率，一般也称下行频率为面频，相应的上行频率就称为“底频”。
3、什么是频差？“下差”，一般使用中继设备通讯的时候，都是是用不同的发射和接受频率，接受频率和发射频率之间的频差称之为“差频”，差频又分为上差和下差，一般我们都使用下差，也就是发射频率低于接收频率，以460中继为例：发射频率是434.460，接受频率是439.460，两者相差5MHz，我们称之为下差5MHz，这是一般业余电台的设置方法，因为有些业余电台差频是被固定的，就是5MHz，当然也有一些地方将差频设置的比较特殊，比如香港有些中继就是设定成9.850MHz。
4、什么是亚音？哑音是用于在同一频率上有多个电台通讯时，防止与自己不相干的电台干扰的一种方法。
泉盛TGUV2使用简易手册
最近泉盛TGUV2很火，特收集以下内容，方便新手操作一、简介频率范围：FM 88-108MHZ(接收，无发射)VHF 136-173.995MHZ(接收、发射)UHF1 350-389.995MHZ(接收、发射)——无论是否有操作证，请禁止使用此频段UHF2 400-469.995MHZ(接收、发射)UHF3 470-519.995mhz(接收、无发射)输出功率：高≥5W 中≥2.5W 低≥1W二、泉盛TG-UV2对讲机快捷操作指南1．发射输出功率F+12．发送信令(亚音)设置，F+2+BAND信令模式；接收信令(亚音)设置F+3+BAND信令3．差频 F+44．信令(亚音)快速搜索 F+65．步进频率设置 F+0+16．差频频率 F+0+27．信道显示模式 F+0+5 按↑↓键 CH FR NA8．信道删除 F+0+8 按↑↓键9．初始化设置 F+0+910．主副信道切换 F+MAIN11．信道名称编辑 F+BAND键按↑↓键12．信道存储 F+MR/VFO 按↑↓键13．频率信道模式切换 MR/VFO键14．键盘锁定F+2 2秒以上15．收音机功能在频率状态下直接输入收音机频率16．恢复出厂设置 F+0+9 按两下VFO确认即可三、部分秘籍1．按BAND键开机可以开关 350 MHZ发射禁止(此时按发射PTT屏幕提示：“DIS”，禁止发射)，密码350390。
2．关机，同时按住发射键和MON键开机，3秒后听到“滴滴”两声松开按键。
此时你的手台变成三段机, 频率范围成了原始三段机 (88-108, 144-148,430-439) 。
关机重复操作听到“滴”一声松开按键，可完全回到原来的五段模式。
四、中继频率存储方法（以上行 434.500、下行439.500及亚音 88.5）1．按MR/VFO 转换频道模式为频率模式，然后按BAND转换兆段（本例应转换至F3段），直接输入接收（下行）频率439500，按F+2后再按BAND，用↑↓键选择RC.OFF （关闭接收亚音），然后MR/VFO 保存。
找到一点无线电台的资料
找到一点无线电台的资料什么是中继？如何设置？一、中继台（Repeater)“中继台”是什么？简单来讲，中继台就是一部负责接收并转发无线电信号的电台。
由于建筑物及地形等的遮挡，在地面上的两个电台之间的信号可能无法直接互相传送到，但这两个电台却都能够和这个中继台很好地通联，于是各个电台就通过中继台的转发覆盖到更广的通联范围，帮助小功率设备扩大信号的目的。
中继台的接收与发射半径覆盖面大，可以将其所接收到的信号传输到它所覆盖的每一个角落，通过中继台的转发，就可以解决普通电台与电台之间因距离而不能通联的制约。
二、差频（OFFSET）对于一个中继台的信号接收和发射，通常需要使用不同的频率。
一个是接收来自普通电台在一个频点发射信号，即上行频率。
当它收到该信号时，则同时在另一个频点上发射出去，即下行频率。
上行频率减去下行频率的差值称为“差频”或“频差”。
若差值为负值称为下差，若为负值称为上差。
一般我们都使用下差，也就是对于个人电台而言，发射频率低于接收频率。
以深圳HAM应急台网中继站为例：其上行频率为434.460MHz，下行频率为439.460MHz。
因此它的频差为-5MHz，也称为下差5MHz。
三、亚音（CTCSS）简单来讲，亚音是叠加在普通无线电收发信号中的一个很低频率的音频信号，发射时把这个低频的不可听到的信号（因此叫亚音）连续的叠加到频率上发射，对方只有接到这样的同样频率才接收之，用于抗干扰，或者不听不是给自己的信号。
亚音系统通常是指“连续单音控制静噪系统”（CTCSS －Continuous Tone Coded Squelch System），分编码〔控制〕和解码〔被控制〕两部分，通常在中继台上使用，用来区分、过滤噪音等。
亚音分发射亚音和接收亚音两种。
一般，为了能上中继，都是使用发射亚音，这样才能打开中继。
而中继自己采用的就是“接收亚音”，没有亚音的信号就被排斥了。
中继下来的信号有的不带亚音但也有带亚音的。
关于中继、频率、频差、哑音、直频、倒频
关于中继、频率、频差、哑音、直频、倒频中继由于建筑物/地形等的遮挡，在地面上的2个电台之间的信号可能无法互相传送到。
通常5W手台，在市区，2公里以外就无法通连了。
为此，人们在高处建立一个天线并设置一台大功率的特殊的收发电台，负责把一个频点上收来的信号（比如434.460）转发到另外一个频点上（比如439.460），于是在它覆盖范围内的电台都可以和它联系，也就是通过它和其他人联系，于是大家就通过中继台达到覆盖更广的通连范围，帮助小功率设备扩大信号的目的。
通常的中继台需要使用一对频点，一个频点用来接收来自使用者手台或车台的信号（上行信号，如434.460），当收到时，在另一个频点上广播出去（下行信号，如439.460）。
由于中继台占有比较好的地理位置，同时有比较大的发射功率，所以通过中继台能够联络到更多的人。
使用中继的人的手台或车台的收发频率要和中继的收发频率相反，才可以打开中继。
频率通常我们说的频率就是指下行频率。
所谓“上行”频率是指电台的发射频率，而对应的“下行”频率，就是中继台发射的频率，也就是电台的接收频率（即守听频率）。
因为一般用“下行”频率来标示一个中继的频率，一般也称下行频率为面频，相应的上行频率就称为“底频”。
频差“下差”，一般使用中继设备通讯的时候，都是是用不同的发射和接受频率，接受频率和发射频率之间的频差称之为“差频”，差频又分为上差和下差，一般我们都使用下差，也就是发射频率低于接收频率，以460中继为例：发射频率是434.460，接受频率是439.460，两者相差5MHz，我们称之为下差5MHz，这是一般业余电台的设置方法，因为有些业余电台差频是被固定的，就是5MHz，当然也有一些地方将差频设置的比较特殊，比如香港有些中继就是设定成9.850MHz。
业余中继台的使用原则
业余中继台的使用原则【最新版】目录一、引言二、业余中继台的使用原则1.合法使用，持照操作2.确保中继台技术指标符合要求3.遵循中继台的使用规范和原则三、业余中继台的应用1.单信道常规地面通讯系统2.多台中继台组成的集群系统3.楼宇、酒店等建筑物地下和地面的覆盖通讯四、业余中继台的组成和工作方式1.双工器2.接收机3.发射机五、结论正文一、引言业余无线电中继台是业余无线电爱好者进行通讯的重要设备。
正确使用中继台，遵循一定的使用原则，对于保证通讯质量和维护无线电通讯秩序具有重要意义。
本文将介绍业余中继台的使用原则及相关知识。
二、业余中继台的使用原则1.合法使用，持照操作业余无线电爱好者在使用中继台前，需要获得相应的操作执照，并在规定的频率范围内进行操作。
这是保障无线电通讯秩序的基础。
2.确保中继台技术指标符合要求中继台的技术指标对于保证通讯质量至关重要。
业余无线电爱好者在使用中继台时，需要确保中继台的技术指标符合相关要求，如接收灵敏度、发射功率等。
3.遵循中继台的使用规范和原则在使用中继台时，业余无线电爱好者需要遵循一定的使用规范和原则。
例如，避免使用非法频率、遵守亚音规则、控制发射功率等。
三、业余中继台的应用1.单信道常规地面通讯系统业余中继台可以组成单信道常规地面通讯系统，实现较远距离的通讯。
这种系统简单易用，适合初学者尝试。
2.多台中继台组成的集群系统多台中继台可以组成集群系统，提供更多的通讯信道，提高通讯效率。
这种系统需要较高的技术水平和设备投入。
3.楼宇、酒店等建筑物地下和地面的覆盖通讯通过使用中继台，可以实现楼宇、酒店等建筑物地下和地面的覆盖通讯。
这需要利用多幅分布天线、同轴电缆、功分器等设备，架设多个中继台。
四、业余中继台的组成和工作方式1.双工器双工器用于隔离接收和发射的信号，保证通讯的顺利进行。
它只允许非常窄的频率范围的信号进入中继，抑制其他频率的干扰信号。
2.接收机接收机用于接收信号，通常使用高灵敏度和选择性的电台组成。

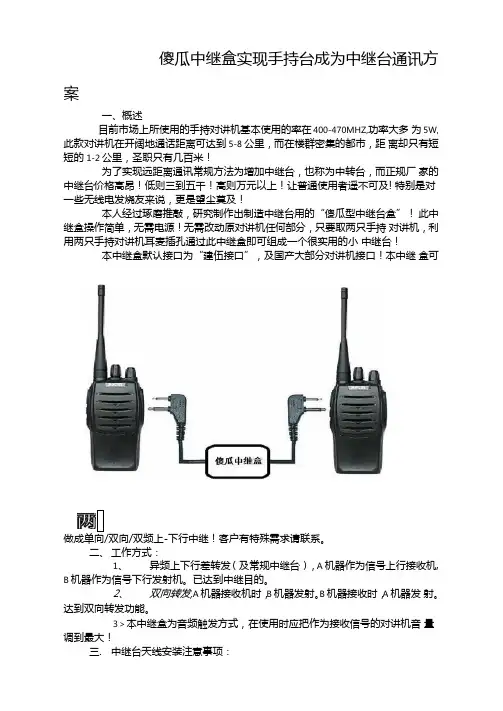

傻瓜中继盒实现手持台成为中继台通讯方案
傻瓜中继盒实现手持台成为中继台通讯方案一、概述目前市场上所使用的手持对讲机基本使用的率在400-470MHZ,功率大多为5W,此款对讲机在开阔地通话距离可达到5-8公里，而在楼群密集的都市，距离却只有短短的1-2公里，圣职只有几百米！为了实现远距离通讯常规方法为增加中继台，也称为中转台，而正规厂家的中继台价格高昂！低则三到五千！高则万元以上！让普通使用者遥不可及! 特别是对一些无线电发烧友来说，更是望尘莫及！本人经过琢磨推敲，研究制作出制造中继台用的“傻瓜型中继台盒”！此中继盒操作简单，无需电源！无需改动原对讲机任何部分，只要取两只手持对讲机，利用两只手持对讲机耳麦插孔通过此中继盒即可组成一个很实用的小中继台！本中继盒默认接口为“建伍接口”，及国产大部分对讲机接口！本中继盒可做成单向/双向/双频上-下行中继！客户有特殊需求请联系。
二、工作方式：1、异频上下行差转发（及常规中继台），A机器作为信号上行接收机, B机器作为信号下行发射机。
已达到中继目的。
2、双向转发,A机器接收机时，B机器发射。
B机器接收时，A机器发射。
达到双向转发功能。
3＞本中继盒为音频触发方式，在使用时应把作为接收信号的对讲机音量调到最大！三.中继台天线安装注意事项：1、无双工器：两只手持台连接成中继台后，如无双丄器，两个手台应分别使用两根天线！两天线应垂直架设！而且两者之间尽量拉开距离！最少不低于5 米！（两个对讲机天线切忌平行架设!）中继盒天线架设图示，收/发两根天线严禁平行架设！否则严重影响通讯距离！天线上下间隔距离最低5米以上。
中继盒有双工器时天线架设图示：只要架设一根天线，方便快捷, 只要高度足够高即可！不会存在收发干扰问顾！2、有双工器：购买相应频率/功率双匸器，用“对接头"把两个手持台天线输出端分别对接到双工器发射与接收端，设置好手持台相对应的频率（频率应与双丄器一致）。
有双工器情况下，中继台只要需要连接一根天线！而且架设天线时也无特殊讲究！只要尽量高就行！3、建议尽量使用双工器，因为有双工器的中继台架设天线时无特别要求！只要高度足够即可。
使用中继台的七个注意事项，你做到了几个
使用中继台的七个注意事项，你做到了几个全国范围内有上千个业余中继台，有大量的爱好者活跃在各地中继台上，中继台是业余无线电爱好者入门的良好平台。
各地的中继台有各自的特点，大多数中继台用于平时的通信，允许闲聊。
而在有的地方，中继台仅作为应急使用。
我们避开一些法律问题不谈，大家应该遵守当地的规则。
但是，使用中继台也有一些共性的问题，我们这里讨论的就是那些在使用中继过程中的普适性要求。
1.找到中继台。
大多数时候，我们使用中继台仅仅是为了交谈。
要想和中继通信，首先你需要把频率和亚音参数设置成当地中继的参数。
如果你不知道当地中继的频率，可以百度搜索或者问当地的爱好者。
网络上的资料存在一个问题，它可能是很多年前的，已经严重过时，有的中继已经关闭多年了。
2.听听听。
一旦你选择了一个中继台，在你利用它进行通话前，你首先应该做的事情是收听一段时间。
通过收听别人的通联，你可以学习本地的其他业余无线电爱好者是如何做的。
但是，并不是所有人做的都是正确的。
你会听到正确的和错误的操作，你要做的是去其糟粕，取其精华。
中继是很多人共用的，在你想用的时候可能别人正在使用，在发射之前收听一段时间是个好习惯。
3.发起呼叫。
当你确定中继台无人使用的时候，如果你想进行通话，就可以开始呼叫了。
在短波波段，我们一般会故意拉长呼叫时间，以引起别人的注意，中继不同于短波波段，不需要那样做，中继需要简洁和高效。
4.开始通话。
如果有人应答了你，那么开始谈话吧。
你可以讨论很多关于业余电台的话题，有一些话题是禁止的，比如宗教，政治，个人隐私等等。
业余无线电禁止用于商业，你不能使用业余电台开展你的工作业务，推销你的产品，但是，你可以谈论你的工作地点和你的工作类型。
5.留出空白时间。
在通话的间隙，我们要留出一点点时间，以便于别人在有需要的时候可以“插入”通话。
6.通话时长。
一个地区的业余无线电爱好者可能有数十个，也可能有数百个，某些联网的中继用户可能有上千人。
业余无线电中继
高效化。
中继器的种类与特点
模拟中继器
模拟中继器采用模拟信号传输方式， 具有电路简单、价格低廉等优点，但
容易受到干扰和信号失真等问题。
时分复用数字中继器
时分复用数字中继器采用时分复用技 术，可以将多个信号合并到一个信道 中进行传输，具有传输容量大、传输
效率高等优点。
数字中继器
数字中继器采用数字信号传输方式， 具有抗干扰能力强、传输质量高等优 点，但电路复杂、价格较高。
随着5G技术的普及，业余无线电中继需要探索如何与5G技术融 合，提供更高效、稳定的通信服务。
安全问题
随着应用领域的拓展，业余无线电中继面临的安全问题也日益突 出，需要加强安全防护措施。
法规监管
业余无线电中继需要遵守相关法规和监管要求，以确保合法、安 全地运营。
THANKS
感谢观看
业余无线电中继
目录
• 业余无线电中继简介 • 业余无线电中继的工作原理 • 业余无线电中继的应用场景 • 业余无线电中继的设备与设置 • 业余无线电中继的法规与操作规范 • 业余无线电中继的发展趋势与展望
01
业余无线电中继简介
中继器的定义
01 中继器
中继器是一种特殊的无线电收发信机，主要用于 将无线电信号从一个地方传输到另一个地方，以 扩展通信距离。
信号的放大与转发
信号的放大
中继器对接收到的信号进行放大，以补偿信号在 传输过程中的衰减，确保接收端能够接收到足够 强度的信号。
信号的转发
中继器将接收到的信号进行转发，以覆盖更广泛 的区域或实现更远距离的通信。
信号的调制与解调
信号的调制
在发送端，信息通过调制过程加载到载波信号上，以便传输。常见的调制方式包括调频（FM） 和调相（PM）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手台
人们对手持电台的简称.手台一般为FM频段,很少也有短波频段（如MOTO的GP328/338，MT1000等）的.根据2001年《中华人民共和国无线电频率划分规定》，业余无线电爱好者的合法频率：
144.000－145.800 业余业务专用频段
430.000－435.000 业余业务作为次要业务和其它业务共用频段
438.000－440.000 业余业务作为次要业务和其它业务共用频段
按照我国规定的0.025MHz的标准步长，144.000－145.800MHz之间一共有73个“专用”的可用频点；430.000－435.000、438.000－440.000MHz之间一共有282个“共用”的可用频点
车台/手台都是电台，大家平常所说的对讲机其实也是电台，在名称方面，通常会有很多误会，比如，很多人都认为“对讲机”是成对儿使用的，或者认为“电台”是个多么深奥的东西，其实很容易理解——包括各位车上装的音响的收音机部分，随身听的收音机，实际上都是一大类东西，翻译成英文，这些都叫 RADIO，只不过我们说的电台通常是兼备了接收和发射功能，可以用来发射无线电信号与其他人联络的常规通信工具。
1，什么是电台？
对于频率/频点/频道，到是可以简单说说
想想大家平常听的97.4 103.9MHz, 就是频率了，说频点可能也对，说频道有点牵强了，但经常就有说“103.9频道，97.4频道”，实在是有点误导的嫌疑。
实际上我们天天听的广播就是无线电，只不过那个是“广播电台”发射的，广播电台功率狂大，发射天线位置狂好，覆盖范围狂广，于是在它覆盖范围内的接收机（就是收音机）都可以接收到它的信号，并转换成声音播放出来。
现在设想一下你和你的朋友车上/手里各有一台收音机（radio receiver) “微型广播电台”（radio transmitter) , 就是大家正在讨论的电台(Radio Tranciver?可能拼错了，反正这个词也是造出来的)了。
同时兼备发射和接收的功能，于是可以互相通话。
2，频率/频点/频段
97.4MHz是音乐台的频点 103.9MHz是交通台的频点 438.500MHz就是北京业余无线电爱好者可以合法使用的发射接收频点了（400MHz频段的，再其他频段也有业余HAM的合法频点，这里先不多说）。
显然大家的调频（FM）收音机是不支持 430多兆赫兹接收的（好象调频部分是86~107MHZ 之间），所以，如果想在438.500MHZ 频率上发射和接收信号，得要有专用的设备，也就是需要大家平常所说的“支持业余频段的车台/手台/基地台” 等等
如果说438.500是频点的话，那么它同时是属于430MHZ频段的，我们大概把430.000-439.999叫做业余400M频段，也叫业余70CM（厘米）波段（是波长的说法），因为这个频段主要是分配给业余无线电爱好者使用的。
初级HAM接触比较多的可能还有大家常说的“2米波段” 或者叫“140兆赫兹业余频段”就是 144.000-145.999MHZ之间，也是HAM可以使用的频率范围。
3，业余电台/专业电台/收音机的区别及简单概念
收音机就不多说了，用来收听其他发射台发射出来的信号，通常的收音机与调频（FB）/调
幅（AM）两个部分，是两种不同的调制方式，相对应的，在电台里，也有这两种调制方式的，大家常用的是支持430MHZ 段的的调频电台，而空管则是使用的 110MHZ-130MHZ之间频率，采用AM调制方式。
再来说“业余电台”“专业电台”之间的一些简单区别
有一层意思是说
业余电台是支持业余频段的电台——支持（包含）430-440这个频段的电台，专业电台是支持某些其他特定频段的电台
另一层意思是业余电台的功能方面注重于“玩儿”，对各个相关参数的调整，包括调整发射功率/搜索有信号的频点/储存多个不同的频点/可以随时手动变更储存的频点/调整不同的静噪值/有信号强度表等
而，专业电台则更加注重使用的稳定性，所以对于操作的复杂性要求相对较低，而对电池的耐久/发射功率的稳定等性能要求高些。
对比起来，专业台通常不能随意调整发射功率/没有搜索频点的功能/能存储少量的频点并只能显示频道号码而不能显示频点值/需要用电脑和专用软件及连线才能调整每个频道内储存的频率及相关功能/通常也没有信号强度表显示
并且，专业电台可能在设计上还会增加一些诸如调频什么的保密措施，或者支持集群什么的功能（我懂得也不多了）
你就想交通JC，武装JC什么的，他们拿个台子，知道哪个是开关音量，按着哪个说话，拧到几频道是中队，几频道是总台就完了，要是拿个花哨的业余电台给JC，保他晕菜。
4，中继台（Repeater) / 差频（OFFSET）与直发
可能有人会问“中继”是什么，
这要是说细了可能会说到波的绕射什么的，我也有点泛晕，早还给物理老师了，咱们就说在高处有那么一个或者一对天线和特殊的收发电台，负责把一个频点上收来的信号转发到另外一个频点上，于是在它覆盖范围内的台子都可以和它联系，也就是通过它和其他人联系。
还晕？
这么说吧，由于建筑物/地形等的遮挡，在地面上的2个电台之间的信号可能无法互相传送到，但2个人和这个很高的，位置很好的中继台都可以很好的通联，于是大家就通过中继台达到覆盖更广的范围，帮助小功率设备扩大信号的目的。
通常的中继台需要使用一对频点，一个接收来自使用者手台或车台的信号（上行信号，如北京大家使用的 434.750）, 当收到时，在另一个频点上广播出去（下行信号，如北京的439.750）。
由于中继台必须占有比较好的地理位置，同时可能有比较大的发射功率，所以通过中继台能够联络到更多的人。
差频（OFFSET）
刚才说的 439.750（使用者收听的频点，下行频点）和 434.750（使用者发射的频点，上行频点）之间的差就是差频，我们可以看到，发射的频点是接收频点减去5MHZ （-5MHZ），所以叫做“下差5MHZ”。
对于某些电台，可以直接设置上行频点和下行频点然后保存到一个频道里方便使用，
有些电台的设置方法则是先设接收频率，然后设置差频数值及方向，保存到某个频道内。
设置方法并不重要，只要了解了中继台/差频的概念，剩下的事情可以通过看设备的说明书解决。
在这里就不多说了。
直发
通常电台是在同一个频点上发射和接收的，使用者通过PTT（PUSH TO TALK）键来切换电台
的接收/发射状态，按着钮说话，松开听。
在一个频点上收和发就是所说的“直发”，比如，438.500 438.550MHZ 是北京比较常用的业余无线电直发频点。
当然，同一个频点上，同时只能有一个设备进行发射，其他设备接收，如果同时2个人都在发射，他们的信号就会互相干扰，也就听不见了。
