粗集料含泥量及泥块含量试验
粗集料含泥量及泥块含量试验
1 目的与适用范围
测定碎石或砾石中小于0.075mm的尘屑、淤泥和粘土的总含量及5mm以上泥块颗粒含量。
2 仪具与材料
2.1 台秤：感量不大于称量的0.1%。
2.2 烘箱：能控温105±5摄氏度。
2.3 标准筛：孔径为1.25mm、0.07mm(用于水泥混凝土集料)或1.18mm、0.075mm(用于沥青路面集料)的方孔筛各1只，测泥块含量时，则用2.5mm及5mm的圆孔筛各1只。
2.4 容器：容积约10L的桶或搪瓷盘。
2.5 浅盘、毛刷等。
3 试验准备
按T0301方法取样，将来样用四分法筛分至表1所规定的量(注意防止细粉丢失并防止所含粘土块被压碎)，置于温度为105±5摄氏度的烘箱内烘干至恒重，冷却至室温后分成两份备用。
含泥量及泥块含量试验所需试样最小质量表1
4 试验步骤
4.1 含泥量试验步骤
4.1.1 称取试样1份(m0)装入容器内，加水，浸泡24h，用手在水中淘洗颗粒(或用毛刷洗刷)，使尘屑、粘土与较粗颗粒分开，并使之悬浮于水中，缓缓地将浑浊液倒入1.25mm(或1.18mm)及0.075mm的套筛上，滤去小于0.075mm的颗粒，试验前筛子的两面应先用水湿润，在整个试验过程中，应注意避免大于0.075mm 的颗粒丢失。
4.1.2 再次加水于容器中，重复上述步骤，直至洗出的水清澈为止。
4.1.3 用水冲洗余在筛上的细粒，并将0.075mm筛放在水中(使水面略高于筛内颗粒)来回摇动，以充分洗除小于0.075mm的颗粒，而后将两只筛上余留的颗粒和容器中已经洗净的试样一并装入浅盘，置于温度为105±5摄氏度的烘箱中烘干至恒重，取出冷却至室温后，称取试样的质量(m1)。
4.2 泥块含量试验步骤
4.2.1 取试样1份。
4.2.2 用5mm圆孔筛将试样过筛，称出筛去5mm以下颗粒后的试样质量(m2)。
4.2.3 将试样在容器中摊平，加水使水面高出试样表面，24h后将水放掉，用手捻压泥块，然后将试样放在2.5mm筛上用水冲洗，直至洗出的水清澈为止。
4.2.4 小心地取出2.5mm筛上试样，置于温度为105±5摄氏度的烘箱中烘干至恒重，取出冷却至室温后称量(m3)。
5 计算
5.1 碎石或砾石的含泥量按式(1)计算，准确至0.1%.
Q n=(m0-m1)/m0*100
式中：Q n--碎石或砾石的含泥量，%；
m0--试验前烘干试样质量，g；
m1--试验后烘干试样质量，g.
以两次试验的算术平均值作为测定值，两次结果的差值超过0.2%时，应重新取样进行试验。
对沥青路面用集料，此含泥量记为小于0.075mm颗粒含量。
5.2 碎石或砾石中粘土泥块含量按式(2)计算，准确至0.1%。
Q k=(m2-m3)/m2*100
式中：Q k--碎石或砾石中粘土泥块含量，%；
m2--5mm筛筛余量，g;
m3--试验后烘干试样质量，g。
以两个试样两次试验结果的算术平均值为测定值，两次结果的差值超过0.1%时，应重新取样进行试验。
公路工程集料试验规程
第1章前言原《公路工程集料实验规程》(JTJ058-94)(以下称原规程)，由交通部公路科学研究所和交通部第二公路勘察设计院编制。
当时编制的内容大部分引自原《水泥混凝土实验规程》、《公路工程沥青及沥青混合料实验规程》、《公路路面基层实验规程》中相差的实验方法。
原规程于1994年7月5日发布，12月1日起在全国实施以来，在我国得到了广泛的应用。
对加强公路工程集料的生产与管理、质量检验起到了重要的作用。
但是，由于长期形成的习惯和各方面的原因，国内外对用于水泥混凝土与沥青路面的集料，无论在规格、质量要求还是实验方法方面，都是各成系统、有所不同的：原规程实施几年来，高速公路沥青路面的建设有了较大的发展，其中的一些实验方法，对水泥混凝土集料是适用的，但对沥青路面及基层、底基层集料就不适用，有些在工程中发生了混乱。
另外，矿粉作为沥青混合料的一种主要材料，虽然并不属于集料的定义范围内，却没有比本规程更合适的实验规程可以包括进去。
因此，交通部[1997]731号文下达任务，由交通部公路科学研究所对原规程进行修订，主要是将水泥混凝土和沥青路面不同的部分严格区分开，分别制定出标准的实验方法。
同时把沥青混合料所用的矿粉填料的实验方法也纳入本规程，以便生产上应用。
根据交通部公路司的计划要求，修订组充分参考了“七五”及“八五”国家科技攻关及其他科研、推广工程陆续取得的许多有实用价值的成果，与相关的设计、施工规范协调配套。
1997年开始征求有关部门使用意见，搜集国内外实验方法资料，结合施工生产实践及有关科研成果进行了修订并在西宁、长沙召开两次征求意见会。
交通部公路司于1998年6月组织了对送审稿的审查，经修订组进一步修改后，形成报批稿，公路司设计与技术处会同修订组及人民交通出版社有关人员总校后定稿。
这次修订的重点针对使用于沥青混合料和基层、底基层的集料的实验方法，严格区分了水泥混凝土与沥青混合料对集料的不同测试方法和要求。
集料的筛分试验
谢谢！
目的与适用范围
（1）测定集料的颗粒组成。对水泥混凝土用集料可采用 干筛法，对沥青混合料及基层用集料必须采用水洗法。
（2）本方法也适用于同时含用粗集料、细集料、矿粉的 集料混合料筛分试验。
试验步骤
用四分法取一份烘干至恒重的试样，试样总质 量（m0）准确至0.1%
干
将试样置于套筛内，按顺序进行筛析
筛
(2)金属棒：直径10㎜，长450㎜～600㎜，一端加工成 半球形。
(3)天平：称量2㎏～3㎏，感量不大于1g。 (4)标准筛：筛孔尺寸13.2㎜、9.5㎜、2.36㎜方孔筛 各一个。 (5)压力机：500kN，应能在1Omin内达到400kN。 (6)金属筒：圆柱形，内径112.0㎜，高179.4㎜，容积 1767㎝3。
4.1将试筒安放在底板上。 4.2将要求质量的试样分3次(每次数量大体相同)均匀装入试
模中，每次均将试样表面整平，用金属棒的半球面端从石 料表面上均匀捣实25次。最后用金属棒作为直刮刀将表面 仔细整平。 4.3将装有试样的试模放到压力机上，同时加压头放入试筒 内石料面上，注意使压头摆平，勿楔挤试模侧壁。 4.4开动压力机，均匀地施加荷载，在10min左右的时间内 达到总荷载400kN，稳压5s，然后卸荷。 4.5将试模从压力机上取下，取出试样。 4.6用2.36㎜标准筛筛分经压碎的全部试样，可分几次筛分 ，均需筛到在1min内无明显的筛出物为止。 4.7称取通过2.36㎜筛孔的全部细料质量(m1)，准确至1g 。
三、注意事项： 1.试验前筛子的两面用先用水湿润。 2.在整个试验过程中，应注意避免大于0.075mm的颗粒 丢失。
砂的分类
详细见图:MX -细度模数；A0.15-粒径0.15mm上颗粒累计筛余百分率 (％);其他依次类推。 天然砂又分河砂、海砂和山砂。砂子的粗细按细度模数分为4级。
公路工程集料试验规程
第1章前言原《公路工程集料实验规程》(JTJ058-94)(以下称原规程)，由交通部公路科学研究所和交通部第二公路勘察设计院编制。
当时编制的内容大部分引自原《水泥混凝土实验规程》、《公路工程沥青及沥青混合料实验规程》、《公路路面基层实验规程》中相差的实验方法。
原规程于1994年7月5日发布，12月1日起在全国实施以来，在我国得到了广泛的应用。
对加强公路工程集料的生产与管理、质量检验起到了重要的作用。
但是，由于长期形成的习惯和各方面的原因，国内外对用于水泥混凝土与沥青路面的集料，无论在规格、质量要求还是实验方法方面，都是各成系统、有所不同的：原规程实施几年来，高速公路沥青路面的建设有了较大的发展，其中的一些实验方法，对水泥混凝土集料是适用的，但对沥青路面及基层、底基层集料就不适用，有些在工程中发生了混乱。
另外，矿粉作为沥青混合料的一种主要材料，虽然并不属于集料的定义范围内，却没有比本规程更合适的实验规程可以包括进去。
因此，交通部[1997]731号文下达任务，由交通部公路科学研究所对原规程进行修订，主要是将水泥混凝土和沥青路面不同的部分严格区分开，分别制定出标准的实验方法。
同时把沥青混合料所用的矿粉填料的实验方法也纳入本规程，以便生产上应用。
根据交通部公路司的计划要求，修订组充分参考了“七五”及“八五”国家科技攻关及其他科研、推广工程陆续取得的许多有实用价值的成果，与相关的设计、施工规范协调配套。
1997年开始征求有关部门使用意见，搜集国内外实验方法资料，结合施工生产实践及有关科研成果进行了修订并在西宁、长沙召开两次征求意见会。
交通部公路司于1998年6月组织了对送审稿的审查，经修订组进一步修改后，形成报批稿，公路司设计与技术处会同修订组及人民交通出版社有关人员总校后定稿。
这次修订的重点针对使用于沥青混合料和基层、底基层的集料的实验方法，严格区分了水泥混凝土与沥青混合料对集料的不同测试方法和要求。
(市政试-8-1)粗集料(石子)试验报告
市政试-8-1
%
二、Байду номын сангаас观密度
kg/m3 四、堆积密度
%
六、泥块含量
%
八、压碎指标值
%
十、坚固性(重量损失)
%
十二、磨光值
kg/m3 kg/m3 % % % 。
结论
1.试验规程及评定依据 备注
2.见证人(监督员)
批 准：
试验单位地址：
审核：
声明：未经本
试验：
年月日
联系电话:
书面批准，不得部分复制试验报告（完整复制除外）。
报告编号 委托单位 产地 送样日期 样品编号
一、针片状含量 三、紧密密度 五、含 泥 量 七、吸 水 率 九、碱活性试验 十一、有机物含量
十四、筛分析 筛孔尺寸(mm) 累计筛余百分率 （％） 标准值 （％）
市政基础设施工程
粗集料(石子)试验报告
试验类别 工程名称 工程部位 试验日期
杜鹃二街道路工程 8.1
第
页共
页
试验单位 (盖章)
集料和岩石试验指标、符号、单位和修约
3 3
ρa ρs ρb
w
g
0.001 0.001 ％ ％ 0.1 0.01 0.01
wX
ρ
Vc Qn Qk Qe
Q 'a
t
m3
1 0.1 0.1 0.1 0.1 0.1 0.01 0.001
cm3
％ ％ ％
﹪
％ ％ 无
Ai
MX
ρa ρs ρb
wX
g
g cm3 g cm
3
0.001 0.001 ％ 0.01
cm
3
ρ
g
ρ'
n
g cm
3
0.001 ％ ％ ％ 0.1 0.1 0.1 0.1 0.1 0.01 0.1 0.1 0.01
Qn Qk Rw Rd
KP
L
MPa MPa 无 ％ ％
ห้องสมุดไป่ตู้
w'
sa
Kf
无
集料和岩石试验各项指标信息一览表
试验名称 粗集料及集料混合料筛分试验 指标名称 累计筛余百分率 粗集料的表观密度 粗集料密度及吸水率试验（网篮法） 粗集料的表干密度 粗集料的毛体积密 度 粗集料的含水率试验 粗集料吸水率试验 含水率 吸水率 堆积密度 粗集料堆积密度及空隙率试验 空隙率 含泥量 粗集料含泥量及泥块含量试验 泥块含量 水泥混凝土用粗集料针片状颗粒含 量试验 粗集料压碎值试验 针片状颗粒含量 压碎值 累计筛余百分率 细集料筛分试验 细度模数 表观密度 表干密度 细集料密度及吸水率试验 毛体积密度 吸水率 符号 P 单位 ％ 修约位数 0.1 0.001
集料和岩石试验各项指标信息一览表
试验名称 指标名称 堆积密度 细集料堆积密度及紧装密度试验 紧装密度 空隙率 细集料含泥量试验 细集料泥块含量试验 含泥量 泥块含量 饱和状态下的单轴 抗压强度 岩石单轴抗压强度试验 烘干状态下的单轴 抗压强度 软化系数 质量损失率 岩石抗冻性试验 吸水率 冻融系数 符号 单位 修约位数 0.001

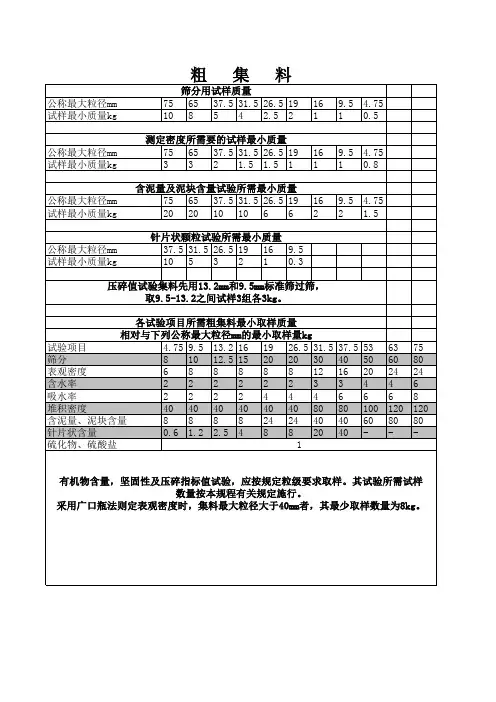

粗集料常用质量表
16 1
9.5 1
4.75 0.8
公称最大粒径mm 试样最小质量kg
16 2
9.5 2
4.75 1.5
公称最大粒径mm 试样最小质量kg
压碎值试验集料先用13.2mm和9.5mm标准筛过筛， 取9.5-13.2之间试样3组各3kg。 各试验项目所需粗集料最小取样质量 相对与下列公称最大粒径mm的最小取样量kg 试验项目 4.75 9.5 13.2 16 19 26.5 31.5 筛分 8 10 12.5 15 20 20 30 表观密度 6 8 8 8 8 8 12 含水率 2 2 2 2 2 2 3 吸水率 2 2 2 2 4 4 4 堆积密度 40 40 40 40 40 40 80 含泥量、泥块含量 8 8 8 8 24 24 40 针片状含量 0.6 1.2 2.5 4 8 8 20 硫化物、硫酸盐 1
粗
公称最大粒径mm 试样最小质量kg
集
料
16 1 9.5 1 4.75 0.5
筛分用试样质量 75 65 37.5 31.5 26.5 19 10 8 5 4 2.5 2 测定密度所需要的试样最小质量 75 65 37.5 31.5 26.5 19 3 3 2 1.5 1.5 1 含泥量及泥块含量试验所需最小质量 75 65 37.5 31.5 26.5 19 20 20 10 10 6 6 针片状颗粒试验所需最小质量 37.5 31.5 26.5 19 16 9.5 10 5 3 2 1 0.3
37.5 40 16 3 6 80 40 40
53 50 20 4 6 100 60 -
63 60 24 4 6 120 80 -
75 80 24 6 8 120 80 -
粗集料筛分析检测方法
粗集料筛分析检测方法发布日期：2011-08-21 浏览次数：280粗集料筛分析检测方法一、概述二、本方法按《普通混凝土用砂、石质量及检验方法标准》（JGJ52－2006）编制。
三、筛分析试验所用--粗集料筛分析检测方法一、概述二、本方法按《普通混凝土用砂、石质量及检验方法标准》（JGJ52－2006）编制。
三、筛分析试验所用设备应符合下列规定1. 试验筛—孔径为31.5、26.5、19.0、16.0、9.5、4.75.0和2.36mm的方孔筛，以及筛的底盘和盖各一只、其规格和质量要求应符合GB/T6003.2《金属穿孔板试验筛》的规定（筛框直径均为300mm）；2. 天平或案称—天平的称量5㎏，感量5g；称的称量20㎏，感量20g；3. 烘箱—能使温度控制在（105±5）℃；4. 浅盘。
四、试样制备应符合下列规定试验前，用四分法将样品缩分至略重于表3-7所规定的试样所需量，烘干或风干后备用。
表3-7 筛分所需试样的最少重量最大公称粒径（mm）10.0 16.0 20.0 25.0 31.5试样重量不少于（kg） 2.0 3.2 4.0 5.0 6.3五、筛分试验应按下列步骤进行1. 按表3-7的规定称取试样；2. 将试样按筛孔大小顺序过筛，当每号筛上筛余层的厚度大于试样的最大粒径值时，应将该号筛上的筛余分成两份，再次进行筛分，直至各筛每分钟的通过量不超过试样总量的0.1%；3. 注：当筛余颗粒的粒径大于20.0mm时，在筛分过程中，允许用手指拨动颗粒。
4. 称取各筛筛余的重量，精确至试样总重量的0.1%。
在筛上的所有分计筛余量和筛底剩余的总和与筛分前测定的试样总量相比，其相差不得超过1%。
六、筛分析试验结果应按下列步骤计算1. 由各筛上的筛余除以试样总量计算得出该号筛的分计筛余百分率（精确至0.1%）；2. 每号筛计算得出的分计筛余百分率与大于该筛筛号各筛的分计筛余百分率相加，计算得出其累计筛余百分率（精确至1%）；3. 根据各筛的累计筛余百分率，评定该试样的颗粒级配。
《公路工程集料试验规程》(JTGE42-2005)
中华人民共和国行业标准公路工程集料试验规程Test Methods of Aggregate for Highωay EngineeringJTG E42—2005主编单位：交通部公路科学研究所批准部门：中华人民共和国交通部施行日期：2005年08月01日人民交通出版社2005·北京中华人民共和国交通部公告第3号关于发布《公路工程水泥及水泥混凝土试验规程》(JTG E30—2005)、《公路工程岩石试验规程》(JTG E41—2005)、《公路工程集料试验规程》(JTG E42—2005)的公告现发布《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)、《公路工程岩石试验规程》(JTG E41-2005)和《公路工程集料试验规程》(JTG E42-2005)、自2005年8月1日起施行。
原《公路工程水泥混凝土试验规程》(JTJ 053-94)《公路工程石料试验规程》(JTJ 054-94)和《公路工程集料试验规程》(JTJ 058-2000)同时废止。
《公路工程水泥及水泥混凝土试验规程》(JTG E30-2005)与《公路工程集料试验规程》(JTG E42-2005)由交通部公路科学研究所主编，《公路工程岩石试验规程》(JTG E41-2005)由中交第二公路勘察设计研究院主编。
规程的管理权和解释权归交通部，日常的具体解释和管理工作由主编单位负责。
请各有关单位在实践中注意积累资料，总结经验.及时将发现的问题和修改意见函告规程主编单位(交通部公路科学研究所，北京市海淀区西土城路8号，邮政编码：100088；中交第二公路勘察设计研究院，武汉市汉阳区鹦鹉大道498号，邮政编码：430052)，以便修订时参考。
特此公告。
中华人民共和国交通部二〇〇五年三月三日前言原《公路工程集料试验规程》(JTJ 058-2000)(以下称原规程)，由交通部公路科学研究所主编，是在1994年版的基础上修订而成的。
粗、细集料、级配碎石作业指导书
粗集料试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心细集料试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心级配碎石试验作业指导书编制：复核：批复：中铁十七局集团第一工程有限公司工程检测中心目录1技术指标及要求 (1)1.1混凝土用粗集料 (1)1.2路面基层用集料（水泥稳定粒料） (3)1.3沥青混合料用粗集料 (4)2主要参数试验细则 (7)2.1粗集料筛分试验 (7)2.2含泥量及泥块含量试验 (10)2.3粗集料密度及吸水率试验(网篮法) (12)2.4粗集料堆积密度及空隙率试验 (15)2.5针片状颗粒含量(规准仪法) (19)2.6针片状颗粒含量试验(游标卡尺法) (20)2.7粗集料压碎值试验 (21)2.8粗集料磨耗试验（洛杉矶法） (22)2.9粗集料对沥青粘附性试验 (24)2.10粗集料含水率快速试验（酒精燃烧法） (25)2.11粗集料有机物含量 (26)2.12粗集料硫化物和硫酸盐含量 (27)2.13粗集料坚固性 (29)2.14粗集料岩石抗压强度 (31)2.15碱集料反应 (32)2.16粗集料冲击值试验 (33)2.17粗集料磨光值试验 (35)2.18粗集料超逊径颗粒含量试验 (38)2.19粗集料抑制碱骨料反应有效性试验 (39)公路工程用粗集料试验1技术指标及要求1.1混凝土用粗集料1．颗粒级配粗集料应按最大公称粒径的不同,采用2～4个粒级的集料进行掺配,并应符合表4-1的要求。
粗集料颗粒级配范围表1-12．主要技术指标(1)桥涵隧道结构混凝土用粗集料技术指标应符合表1-2规定。
碎石或卵石主要技术要求(JTG/T F050—2011)表1-2粗集料主要技术指标(JTG F30—2003)表1-31.2路面基层用集料（水泥稳定粒料）1.颗粒级配用于底基层的碎石最大粒径为37.5mm，用于基层的碎石最大粒径为31.5mm，碎石颗粒应接近立方体；细集料质地应坚硬、耐久、洁净，并具有良好级配，其合成级配应符合设计要求，一般参见表1-4的要求。
粗集料试验检测报告(水泥混凝土用)
附加声明： 检测：
审核：
批准：
日期： 年
月
日
岩石抗压强度（MPa） 火成岩＞80，水成岩＞30
表观密度（kg/m3）
＞2500
松散堆积密度（kg/m3）
＞1350
空隙率（%）
＜47
试验检测结果
13
碱集料反应
无裂缝、酥裂、胶体外溢 等，膨胀率小于0.10%。
14 筛孔尺寸（mm）
颗粒级配（公称粒级： ～ mm）
累计筛余百分率（%）
结果判定
级配范围（%） 检测结论：
压碎指标(%)
＜18 ＜20 ＜30
坚固性(%)
＜5 ＜8 ＜12
吸水率（%）
＜1.0 ＜2.0 ＜2.5
针片状颗粒含量（%）
＜5 ＜15 ＜25
含泥量（%）
＜0.5 ＜1.0 ＜1.5
泥块含量（%）
0 ＜0.5 ＜0.7
有机物含量（比色法） 合格 合格 合格
硫化物及硫酸盐含量（%） ＜0.5 ＜1.0 ＜1.0
xxx检测有限公司
第 页，共 页
粗集料试验检测报告（水泥混凝土用）
委托编号：
报告编号：
施工/委托单位
工程名称
工程部位/用途
样品信息
检测依据
判定依据
主要仪器设备 名称及编号
产地
种类
型号规格
掺配比例（%）
取样地点
代表数量
序号
1 2 3 4 5 6 7 8 9 10 11 12
检测项目
技术指标 Ⅰ类 Ⅱ类 Ⅲ类
