变频器的额定电流选择①变频器的额定电压一般可按电动机的额定电压选择，即Ufe=Ue。
②变频器的额定容量选择，参照变频器生产厂家的使用说明书上的技术参数而定。
③变频器的频率。
对于通用变频器可选用0 ~ 240 Hz或0~400 Hz，对于水泵、风机专用变频器可选用0 ~ 120Hz（赫兹）。
变频器容量选择对于变频器的容量，不同的公司有不同的表示方法，一般有以下三种:一是额定电流(A);二是适配电动机的额定功率(KW); 三是额定视在功率(kVA)，若以视在功率(kVA)表示,应使电动机算出的所需视在功率小于变频器所能提供的视在功率。
使用变频器时,电动机的视在功率按下式计算: S=P/ηcosφ 式中P……电动机额定功率,KW（千瓦）; cosφ……电动机功率因数，此值因高次谐波的影响比工频电压下低一些，可根据各种变频器性能予以修正; η……电动机效率，如上所述，也比工频电压下低一些。
变频器容量的选择由很多因素决定，如电动机容量、电动机额定电流、电动机加/减速时间等,其中最主要的是电动机额定电流。
变频器容量的选择应遵照以下的要求和计算方法。
>。
用变频器作软起动器有哪些优点？怎么样选择软起动用变频器？
用变频器作软起动器有哪些优点？怎么样选择软起动用变频器？变频器具有软起动功能，所以可以用软起动。
当然，一般来说，价格要比专用软启动器高数倍。
若采纳软启动器用变频器，则价格降低。
采纳变频器作软启动器具有以下的优点：1、一般的软启动器智能调压而不能调频，因此电动机气隙磁通随电压降低而减弱，电动机转矩M将随电压的平方而下降。
用变频器作软启动器，起动时电动机气隙磁通保持恒定，电动机转矩，基本上取决于电流大小。
不但可以实现无过电流起动，还能供应1.2-2倍额定转矩的起动转矩。
2、起动用变频器中整流器大多采纳二极管整流，因此产生的高次谐波少，削减了电网侧的高次谐波，功率因数高。
3、由于起动用变频器系短时工作制，所以其容量要比一般的变频器小很多，一般为调速用变频器的1/3-1/4.用变频器作软起动器，特殊适合于重载起动或满载起动的机械设备，如大功率高压风机。
大型压缩机，挤压机的起动。
对于风机、泵类负载，变频器作软起动时的容量可由下列各式推导出来。
电动机功率与转速有如下关系：电动机转速与频率的关系为：由上式可知，若时，则，说明用变频器作电动机软起动时，变频器所需的容量可以较电动机额定容量小。
详细数值应依据电动机参数、起动要求及供电容量等确定。
对于高压电动机、当起动转矩大于额定转矩的50%时，如往复式空压机、离心分别机、带负载的输送机、破裂机、风轮冲压机等，可以考虑采纳变频器作软起动用。
假如变频器仅作为软起动用，宜采纳降压变压器——低压变频器——升压变压器组合的方案。
此方案较直接采纳高压变频器的价格低40%左右。
4、软起动用变频器的价格较低。
以负载为高压电动机为例，如如启动器为1，则调整用变频器为2-3.5，起动用变频器为0.6-0.8。
变频器选型原则与方法
变频器选型原则与方法关于通用变频器的选型，是一个很多人关心的话题，也有一些初学者对选型原则不清楚。
在这里，我想先把通用变频器的选型方法跟大家分享一下。
1.最关键的选型因素：工作电流。
根据工作电流来选变频器，在整个选型流程当中，是最后一步了。
之所以把它提到最前面来讲，是要强调一下。
选型时，要根据电机的实际工作电流（不是铭牌电流），来选型变频器，而不是铭牌功率。
原则上要求，在长时工作时：变频器输出电流 > 电机实际工作电流在这里，希望大家首先对电机和变频器的铭牌数据有一个深刻的理解。
这里不多讲。
一般情况下，项目是先选电机，后选变频器。
即变频器的选型都是针对即有电机进行的。
电机的实际工作电流与实际工况有关。
只有熟悉工况，估算出电机的工作电流随时间变化的关系，才能确定相应的变频器的型号。
（1）一般情况下，拖动恒转矩负载的电机，可以以额定电流为依据，选择变频器。
比如10KW电机，20A额定电流。
变频器样本上10KW的变频器，21A输出电流。
可以选这个变频器。
（2）一般情况下，拖动风机泵类负载的电机，也可以以额定电流为依据，选择变频器。
（3）经常短时过载运行的电机，需要计算过载周期。
要求变频器最大输出电流Imax大于电机峰值电流，且变频器的I2t在自身允许范围内。
很可能会放大一档或几档来选变频器。
比如10KW电机，20A额定电流。
间歇工作制，1秒内过载运行2倍（即电流为40A），之后停止运行29秒。
这就需要根据变频器过载曲线来选型。
可以画一下电机电流随时间变化的曲线出来，要求变频器的输出电流曲线能覆盖（超过）电机电流曲线即可。
对于重载变频器的选型，往往有一些经验数据可以参考。
比如同类项目。
这方面，西门子变频器做得比较好，过载能力强，一般允许1.6倍短时过载（详细数据，请参考样本）。
（4）电机大，而工作负载轻时，可以根据实际情况选小变频器。
2.变频器选型的其他因素海拔。
环境温度。
运输和存储温度。
保护等级。
施耐德变频器选型手册
ATS22
软起动器
...........................................................................................4-5
p
ATS48
软起动器
...........................................................................................6-7
ATS 22D88S6U
尺寸
B12.000
30
40751009611073
ATS 22C11S6U
尺寸
C18.000
40
5010012512414082
ATS 22C14S6U
尺寸
C18.000
50
6012515015617091
ATS 22C17S6U
尺寸
150300350361410177
ATS 22C41S6U
尺寸
D33.000
150
–350400414480218
ATS 22C48S6U
尺寸
E50.000
–
200400500477590251
ATS 22C59S6U
尺寸
E50.000
========================================第10页========================================
(In) (1)
A
出厂设置电流
(IcL)(1)(2)
睿能自动化变频器 软起动器综合样本说明书
400-0898-188变频器/软起动器综合样本Raynen Gaoqi Automation Co., Ltd.V1.0上海睿能高齐自动化有限公司股票代码：603933上海市普陀区真南路822弄129号5号楼客服热线产品持续升级，如有变更，恕不另行通知【睿能高齐自动化】【睿能针纺智控】目 录01010508091113141516睿能产品型号命名规则RV31系列开环通用型变频器RV32系列高性能双显变频器RV12系列迷你型变频器RV71系列高性能闭环矢量变频器RDS 系列智能中文显示软起动器RV1000系列高压变频控制系统RVS 系列高压软起控制系统睿能工业自动化产品服务网络睿能科技（股票代码：603933）成立于2007年，是专业从事HMI、PLC、运动控制器、伺服系统、变频器、针纺设备电控系统、缝制设备电控系统、工业物联网等工业电气自动化产品的研发、生产、销售及系统集成的高新技术企业。
公司利用自身在高精度自动化控制技术、高效驱动技术的技术积累，加强应用研发，坚持专业化方向，为纺织服装、化纤、3C、锂电、印刷包装、激光、木工、机器人、起重、机床、塑胶、冶金、石化等行业市场提供优质的自动化产品和整体解决方案，并为合作伙伴提供全方位、客制化服务。
公司秉承“诚信合作、开放创新、成就客户、共同成长”的经营理念，把握“智能制造”的发展趋势，坚持以客户需求为导向，持续为客户创造价值，与客户携手创新、共同成长。
关于我们 >>>福建睿能科技股份有限公司睿能产品型号命名规则 >>>RV31系列开环型矢量变频器 >>>▲ 塑壳产品顶部带有可拆卸防护标贴，支持并排安装▲ 采用磁链及速度估算技术实现高性能矢量控制▲ 宽电压范围设计，确保产品对电网波动的适应性▲ 使变频器在达到软件过流前，能以硬件限定的电流值运行，减少变频器出现过流故障的几率▲ 在减速过程中，当直流母线电压超过设定值时，会根据你选择的过压保护模式保护变频器▲ 先进的独立风道设计，适应各种复杂、恶劣的现场环境▲ Rv31在研发设计阶段，根据各行业对通用型变频器的应用需求，将全面优势的系统配置集于一身，造就了其广泛的应用范围。

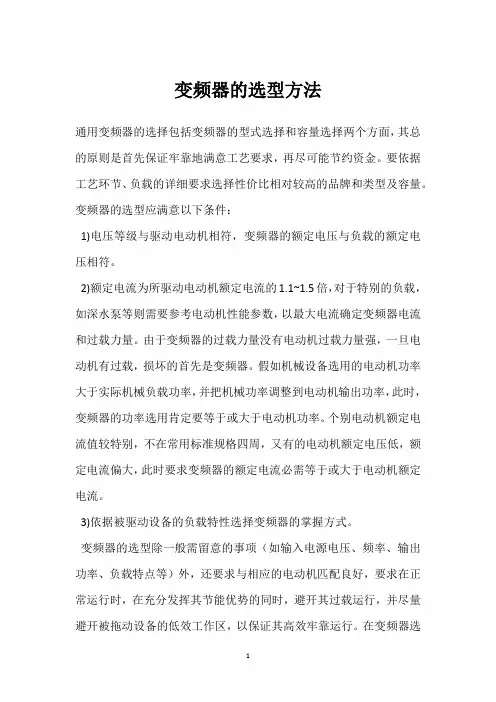

变频器的选型方法
变频器的选型方法
通用变频器的选择包括变频器的型式选择和容量选择两个方面，其总的原则是首先保证牢靠地满意工艺要求，再尽可能节约资金。
要依据工艺环节、负载的详细要求选择性价比相对较高的品牌和类型及容量。
变频器的选型应满意以下条件：
1)电压等级与驱动电动机相符，变频器的额定电压与负载的额定电压相符。
2)额定电流为所驱动电动机额定电流的1.1~1.5倍，对于特别的负载，如深水泵等则需要参考电动机性能参数，以最大电流确定变频器电流和过载力量。
由于变频器的过载力量没有电动机过载力量强，一旦电动机有过载，损坏的首先是变频器。
假如机械设备选用的电动机功率大于实际机械负载功率，并把机械功率调整到电动机输出功率，此时，变频器的功率选用肯定要等于或大于电动机功率。
个别电动机额定电流值较特别，不在常用标准规格四周，又有的电动机额定电压低，额定电流偏大，此时要求变频器的额定电流必需等于或大于电动机额定电流。
3)依据被驱动设备的负载特性选择变频器的掌握方式。
变频器的选型除一般需留意的事项（如输入电源电压、频率、输出功率、负载特点等）外，还要求与相应的电动机匹配良好，要求在正常运行时，在充分发挥其节能优势的同时，避开其过载运行，并尽量避开被拖动设备的低效工作区，以保证其高效牢靠运行。
在变频器选
型时，对于相同设备配用的变频器规格应尽可能统一，便于备品备件的预备，便于修理管理，选用时还要考虑生产厂家售后服务质量状况。
软启动器选型
软启动器选型
软启动的作用是转变电机的工作方式，因此了解软启动的选型就要对电机的使用电压、电机的功率、电机的种类进行了解。
内置旁路型软启动器的适用性最强，优点最多，缺点最少。
在实际工作当中还要考虑详细产品品牌的功能和技术参数以及产品的可考性，依据实际使用状况进行选择。
在此有必要区分的是频繁启动和不频繁启动，对于软启动器来讲，一般状况下假如启动间隔时间不超过2分钟每小时不超过30次，即可定为不频繁启动。
小于此数应按频繁启动考虑。
风机泵类负荷一般都属于不频繁启动。
机械传动有频繁启动的也有不频繁启动的，象皮带机、球磨机等可按不频繁启动考虑，假如是起动机或大型机械设备所配的电动机需要可逆功能的多属于频繁启动。
在频繁工作的场所选取软启动器要按电动机的起动电流选取，由于软启动器生产厂家一般选取的可控硅电流是电动机额电流的2.5倍。
限制最大电动机启动电流是额定电流的4.5倍，在不频繁操作下充分利用可控硅短时过载力量，所以在频繁启动的条件下，应加大选取软启动器的容量，依据频繁度的不同取在1.2~1.5倍即可。
同时由于可控硅频繁工作，为了排解可控硅散发的大量的热量，软启动器必需带有机械风冷。
对于机械风冷的软启动装置，一台开关柜最好放一台软启动装置，而且开关柜也要设置机械通风。
软起动器的选型ABB西门子施耐德
2023年6月8日
鼠笼电机-电机端子旳不同接法
星形连接
三角形连接
U1 V1 W1
U1 V1 W1
W2 U2 V2
=绕组
W2 U2 V2
3KW下列电机和690V电机常用
较大旳电机常用
不同旳起动方式-市场趋势
直接起动 星-三角起动 自耦变压器起动 绕线转子电机起动 双绕组电机起动 变频起动 软开启器起动
M 主回路不带接触器 有内置旁路接触器一次结线图
Softstart
迅速熔断器保护
• 迅速熔断器保护软开启器旳问题
推荐使用迅速熔断器保护软开启器旳可控硅 空气断路器旳I2t比迅速熔断器旳I2t有数量级差 根据安全和操作要求可加隔离开关或接触器 推荐国产迅速熔断器
Softstart 主回路接触器与旁路接触器
No No No No
No No 最佳方案 No
No No
减弱 No
各品牌软起动器 旳型号规格
ABB软起型号定义
PSS 30/52 - 500L
系列号 外接额定电流
内接额定电流(外接旳√3倍)
主回路电压500 or 690 V
控制回路电压 F=110-120V, L=220240V
由型号拟定产品一目了然
• 软开启器主回路接触器旳主要功能是隔离作用。
例如，需紧急停车旳时候，一般在主回路串接一种主接触器。
• 应按何种使用类别选择主接触器和旁路接触器？
主接触器： 总是按 AC-3类别选用
旁路接触器： a. 有主接触器，按 AC-1类别选用 b. 没有主接触器，按AC-3类别选用
• 使用旁路接触器旳优点是什么？
tart
合用类型
一般负载起动
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
– 150% 变频器额定电流 60S
40 8 1 4 1 1 1 Modbus –
–
IEC/EN 60947-4-2 EMC A 类与 B 类, DNV, C-TICK, GOST, CCIB, NOM, UL, CE, CCC, CSA
IEC/EN 61800-5-1，
IEC/EN 61800-3 (环境1与2，C1至C3类) e，UL，CSA，C-Tick， NOM，GOST
2
电梯专用变频器
C 应用：
纺织机械、陶瓷机械、木工机 械、机床、包装和印刷机械、 物料输送设备、其它通用机械...
C 应用：
简单工业机械 (物料输送、包装、纺织机械、 特殊机械、泵和风机等)
ATV303 变频器
p 0.37 至 11 kW
风机泵用变频器 通用型变频器
ATV312 变频器
p 0.18 至 15 kW
ATV32 书本型变频器 p 0.18 至 15 kW
电梯专用变频器
ATV212 变频器
p 0.75 至 75 kW
ATV61 变频器
p 0.37 至 800 kW
ATV61F
0.18...15 kW 0.1...599 Hz
标准(电压/频率比) 无传感器磁通矢量控制 泵/风机(kn2二次比) 节能模式 同步电机开环控制 150% 变频器额定电流 60S
单相 200...240 V 三相 380...480 V
4...22 kW 0...599 Hz 带/不带传感器的磁通矢量控制,电压/频率比
ATV71
ATV- Lift
变频器
变频器
电梯专用变频器
p 0.75 至 250 kW p 0.37 至 630 kW p 4 至 22 kW
复杂、大功率变频器
ATV61 Plus, ATV71 Plus 柜式变频器
p 90 至 2400 kW
AFE
ATV 1200
有源前端四象限运行选件 中压变频器
p 120 至 860 kW
4...900 kW –
TCS (转矩控制系统)
– –
36 – 1 PTC 探头 4 1 2 3 Modbus DeviceNet, Ethernet TCP/IP, Fipio, Profibus DP –
单相100...120V 单相200...240V 三相200...240V
0.18...4kW 0.5...400 Hz
p 200至18000kW
目录
变频器与软起动器
项目型变频器/软起动器选型指导 ..................................................................2-5
p ATS22 软起动器 ........................................................................................... 6-7 p ATS48 软起动器 ...........................................................................................8-9 p ATV12 变频器 .................................................................................................. 10 p ATV303 变频器 ............................................................................................... 11 p ATV312 变频器 ............................................................................................... 12 p ATV32 变频器 ................................................................................................. 13 p ATV- Lift 电梯专用变频器 ........................................................................... 14 p ATV212 变频器 ............................................................................................... 15 p ATV61 变频器 ............................................................................................16-23 p ATV61F 变频器........................................................................................ 24-27 p ATV71 变频器 ........................................................................................... 28-35 p ATV61 Plus 柜式变频器 ........................................................................ 36-37 p ATV71 Plus 柜式变频器 ........................................................................38-39 p AFE 有源前端四象限运行选件........................................................... 40-43 p ATV1200 中压变频器............................................................................ 44-68 p 对话工具与通讯 ...................................................................................... 69-71
同步电机 –
过电流能力
–
功能
功能数量
预置多段速度的数目
I/O 的数目 模拟输入
逻辑输入
模拟输出
逻辑输出
继电器输出
通讯
集成通讯协议
可选配件
36 – 1 PTC 探头 3 – – 2 Modbus –
卡 (可选配件)
–
标准与认证
IEC/EN 60947-4-2, EMC A 类, CE,UL,CSA, C-Tick,GOST, CCC
明、节能、高效的 营成本。
能效管理平台，为企业客户节省高达30％的投资成本和运
电机控制
软起动器
ATV、ATS 变频器和软起动器
ATS22 软起动器 p 4 至 400 kW p 17至590A
小型机械用变频器
ATS48 软起动器
p 4 至 900 kW p 17至1200A
ATV12 变频器
p 0.18 至 4 kW
1
选型指导
产品类型
软起动器
小型机械用变频器
C 应用：
压缩机、泵、风机等
C 应用：
压缩机、泵、风机、 大惯性机械、传送装置。
C 应用：
用于简单工业机械 (小型输送机、包装、泵、 风机 等) 简单民用设备 (出入口栏杆、 旋转广告牌、 医用床、跑步机、和面机等等) 其它类型应用：
- 移动式机器及带有电源插座的小型设备 - 传统上使用其它解决方案的应用 (双速电机、 机械传动等)
软起动/软停止单元
简单小型机械用变频器
ATS48
b 转矩控制系统 抑制管网压力波动和 限制电机温升 b 简便性：起动简单 b 保护电机和机器：热保护、缺相检测、 堵转检测
ATV12
b 紧凑
b 易于安装
(即插即用) b 为紧凑型机器提供可靠，高性价比的解决方案
三相 230...415 V 三相 208...690 V
高端书本型变频器
ATV32
b 紧凑：“书本”形式 b 集成安全功能 b 开放: 有通讯卡做为选件 b 集成可编程逻辑功能 b 设置简单
电梯专用变频器
ATV- Lift
b 快速起动：用多国语言图形显示终端可轻 松诊断 b 针对电梯应用的特殊设计：提供更好的舒 适性和安全性 b 在开环和闭环控制时提供更优的电机控制 特性
C 应用：
工业机械: 提升、包装、物料输送、纺织机械、 特殊机械(木工机械、冶金过程设备等)
C 应用：
电梯
小型机械用变频器
ATV303
b 紧凑性：体积小巧，并可并排安装 b 即插即用，快速起动，鲁棒性极好 b 加强涂层、创新风路保证高可靠性
三相 380...500 V
0.37...11 kW 0.5...400 Hz
目前，施耐德电气在中国共建立了53个办事处，30家工厂，8个物流中心，1个研修学院，3 个主要研发中心，1000多名研发工程师，1个实验室，1所能源大学，700多家分销商和遍 布全国的销售网络。施耐德电气中国目前员工数近28,000人。通过与合作伙伴以及大量经销
商的合作，施耐德电气为中国创造了成千上万个就业机会。
