视频编解码模块说明书
视频解码器用户手册
RUN：设备运行指示灯 绿色，闪烁，表示设备运行正常
ACT：系统联机灯
亮：注册平台 灭：未注册平台
图 1 视频解码器前面板
视频输出接口
BNC，连接显示设备
音频输入接口
RCA，连接调音台或线 路设备等
10/100M 自适应以太网口
绿灯亮：接入以太网；黄灯 闪烁：以太网口有数据传输
电源输入口
请使用设备自带的电 源适配器
功能概述
实时视频输出 支持解码采用 H.264、MPEG-4 视频压缩标准的视频，根据编码器采用的标准自动调整。支 持接收无图像时，显示蓝屏、彩条、冻结屏幕或显示字幕等。
音频输入输出 连接有源音箱和调音台后，可提供现场拾音、广播喊话以及语音对讲等功能。
点对点传输 支持不经过平台，直接关联视频编码器进行解码，并输出视频。支持点对点时双向语音通话、 远端读串口等功能。
RS485 串口控制 提供 RS485 串口进行现场控制，可连接键盘或进行信令传输等。
画面合成输出 支持画面合成输出功能，将四路视频解码后合成输出到显示设备。
平台接入 KDM2501 支持接入运营级平台。 KDM2561 支持接入行业级平台，如 KDM2801、KDM2801E 等。
技术指标
视频制式 解码格式 以太网接口 网络特征 视频输出 音频输入 音频输出 电源输入
视频解码器用户手册
苏州科达科技有限公司
声明
苏州科达科技有限公司 版权所有，保留一切权利 未经本公司明确书面许可，不得以任何形式或通过任何电子或机械方式，复制或传播本文档 的任何部分用于任何用途。在法律上，复制包括翻译为其它语言或转换为其它格式。 我们尽最大努力来保证本手册信息的正确性。KEDACOM 不对其中的印刷或书写错误负责。 本文信息如有更改，恕不另行通知。获取最新信息请录

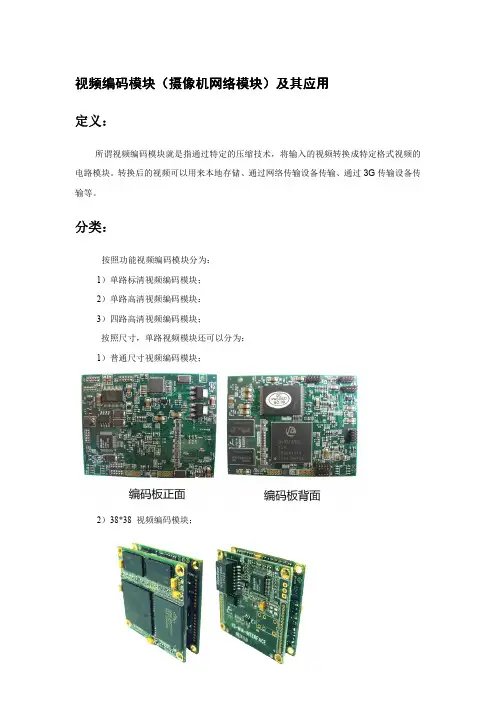

视频编码模块(网络模块)原理及应用
UART：两路、全双工、LVTTL、Max230kbps
I2C：1 路
扩展接口 SD / MMC CARD：1 路
USB：2 路
I/O：最多 6 路 LVTTL
电源
电源电压：3.3V DC 或 5VDC 最大功率：4W
用途：
可作为核心模块应用于网络摄像机，高清网络摄像机，高清网络球机，3G 视频服务器， 视频服务器，视频编码器等。因为该模块的集成度很高，所以只需要简单改进就可以衍生出
2）38*38 视频编码模块；
功能：
实现视音频信号的编码，将输入的视频按照特定的视频格式输出。有恒斯康（ccom） 的视频编码器模块支持 H.264 的视频标准，可以将输入的视频转换成 CIF、2CIF 或 D1 格式。 支持双码流，高分辨率码流用于本地存储和有线传输，低分辨率码流用于无线视频传输。
实现原理：单路视频编码模块 加上 3G 通讯模块、WIFI 模块，及外围电源管理电路即 可实现单兵视频服务器功能。（如下图）
有恒斯康 可提供同类产品以及相关软件平台
案例二：3G 车载硬盘录像机
产品名称：3G 车载硬盘录像机（四路）
产品功能：将摄像机传输过来的视频信号，经过处理，存储在机器内部的硬盘中，也可 以将视频流打包成 IP 数据，通过 3G 信号（或有线网络）传输到指定的服务器。通过装有 客户端的终端（电脑、平板、手机等），实时观察现场的情况。支持本地存储、服务器存储， 内嵌电池，支持断电报警。支持 GIS 平台扩充，记录行车轨迹。（如下图）
生产厂家：
深圳市有恒斯康科技有限公司， 北京有恒斯康通讯有限公司； 参考网站：
实用案例： 案例一：单兵视频服务器
产品名称：单兵视频服务器
产品功能：将摄像机传输过来的视频信号，转换格式，打包成 IP 数据，通过 3G 信号 传输到指定的服务器。通过装有客户端的终端（电脑、平板、手机等），实时观察现场的情 况。支持本地存储、服务器存储，并支持双向语音对讲。（如下图）
视频编解码技术使用教程(系列九)
视频编解码技术使用教程随着科技的不断发展，视频在我们的生活中扮演着越来越重要的角色。
从电影到短视频，从在线会议到远程教育，我们都离不开视频。
而视频编解码技术则是视频的核心，它负责将原始视频信号进行压缩编码和解码还原，实现视频的传输和播放。
在本文中，我们将探讨视频编解码技术的使用方法，帮助读者更好地了解和应用这一技术。
第一部分：视频编码技术首先，我们来介绍一下视频编码技术。
视频编码是指将原始视频信号进行压缩编码，以减小视频文件的大小和传输带宽，同时保持较高的视觉质量。
常用的视频编码算法有、等。
以下是视频编码的基本步骤：1. 帧内编码（I帧）：在视频序列的每一个关键帧（I帧）中，所有的像素都被完整地编码。
关键帧通常是视频中的某个时间点，它是其他帧的参考点，用于进行后续帧的预测和差异编码。
2. 预测编码（P帧）：在关键帧之后的帧称为预测帧（P帧），它通过与关键帧的差异进行编码。
P帧根据之前的帧进行预测，并记录路径、尺寸和运动矢量等信息。
3. 差异编码（B帧）：与P帧不同，B帧不只是与前一帧进行差异编码，而是可以与前后各两帧进行比较和差异编码。
这有助于进一步提高压缩率和图像质量。
视频编码技术的一个重要应用领域是在线视频传输。
在传输过程中，我们可以使用一些流行的编码器软件，如FFmpeg、x264等，进行视频编码。
这些编码器提供了各种参数供用户调整，以达到不同的编码要求。
第二部分：视频解码技术视频解码是视频编码的逆过程，它将压缩编码后的视频信号还原为原始视频信号。
常用的视频解码算法有MPEG-2、MPEG-4等。
以下是视频解码的基本步骤：1. 熵解码：这是视频解码的第一步，它将编码器中使用的熵编码技术进行解码，还原出经过编码的数据。
2. 运动补偿：视频解码中的一个关键步骤是通过运动估计和补偿算法，对帧间预测进行解码。
这一步骤能够准确地还原出原始视频帧。
3. 采样和重构：这一步骤将解码出的视频信号进行采样和重构，使其与原始视频信号一致。
视频编码器用户手册
苏州科达科技有限公司
声明
苏州科达科技有限公司
版权所有，保留一切权利
未经本公司明确书面许可，不得以任何形式或通过任何电子或机械方式， 复制或传播本文档的任何部分用于任何用途。在法律上，复制包括翻译为 其它语言或转换为其它格式。
我们尽最大努力来保证本手册信息的正确性。KEDACOM 不对其中的印刷或书 写错误负责。本文信息如有更改，恕不另行通知。获取最新信息请联系产 品供应商。
字幕叠加 在实时视频中叠加系统时间、视频源别名和告警字幕。字幕内容和风格可修改。
客户端录像及抓拍 支持 WEB 客户端录像及抓拍功能，可将录像及抓拍文件存储到本地 PC 机，存储路径可设置。
前端录像
.1.
视频编码器用户手册 产品简介
带存储的视频编码器支持前端录像，可进行手动录像、定时录像、周期录像和告警录像等， 支持历史录像记录回放和下载。
图像遮挡 支持图像遮挡功能，将视频图像中包含有敏感信息的部分以马赛克方式进行遮挡，防止敏感 信息泄漏。 可设置 4 个或 16 个图像遮挡区域，每款视频编码器支持的图像遮挡区域数请参考附录“H： ห้องสมุดไป่ตู้备能力一览表”。
告警输入输出 支持接入告警输入输出设备，如：烟感、温感、喷淋头等，可实现对防区进行视音频以外的 监控。
功能概述
实时视频浏览 采用 H.264、MPEG-4 视频压缩标准，可实时进行视频浏览。支持在视频浏览时，对画面的 亮度、对比度、饱和度和色度进行调节。
音频输入输出 连接有源音箱和调音台后，可提供现场拾音、广播喊话以及语音对讲等功能。
移动侦测 支持移动侦测告警功能，在移动侦测区域内，当物体运动导致图像变化超过设置的灵敏度阈 值时，系统即开始告警。 每款视频编码器单个编码通道最多可设置 16 个移动侦测区域。
视频解码器 用户手册说明书
视频解码器用户手册资料版本：V1.04感谢您购买我们的产品。
使用时若遇到任何问题，请您及时和经销商联系。
声明注意：本产品的默认密码仅供首次登录使用，为保证安全，请您确保在首次登录后修改默认密码。
强烈建议您将密码设置为强密码，字符不小于9位。
•本手册中的产品外观图仅供参考，请以实物为准。
•截取的界面图仅当说明示例，各版本界面存在差异，请以实际界面为准。
•本手册能作为多个型号产品的使用指导，但不一一列举每个产品的使用情况，请您根据实际产品自行对照。
•本公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利，但并不确保手册内容完全没有错误。
•由于物理环境等不确定因素，部分数据的实际值可能与手册中提供的参考值存在偏差，如有任何疑问或争议，请以本公司最终解释为准。
•您使用产品过程中，请遵守本手册操作说明。
对于未按说明而引起的问题，我司恕不负责，感谢您的配合。
安全须知负责安装和日常维护本设备的人员必须具备安全操作基本技能。
在操作本设备前，请务必认真阅读和执行产品手册规定的安全规范。
•此为A级产品，在生活环境中，该产品可能会造成无线电干扰。
在这种情况下，可能需要用户对其干扰采取切实可行的措施。
•请确保设备安装平稳可靠，周围通风良好，设备在工作时必须确保通风口的畅通。
•使设备工作在允许的温度及湿度范围内，避免置于潮湿，多尘，极热，极冷，强电磁辐射、震动等场所。
•请确保环境电压稳定并符合设备供电要求，设备仅可在额定输入输出范围内使用，满足防雷要求，并良好接地。
•请保护电源软线免受踩踏或挤压，特别是在插头、电源插座和从装置引出的接点处。
•安装完成后请检查正确性，以免通电时由于连接错误造成人体伤害和设备部件损坏！•请勿自行拆开设备机箱盖上的防拆封条。
若您要拆封，请先与本公司当地代理商联系；否则，若擅自操作导致设备无法维护，本公司将不承担由此引起的所有后果，感谢您的配合！•异常断电会造成设备硬盘损坏或功能异常，若需对设备关机，请严格按手册说明进行操作。
网络视频(编解码)器使用说明
网络视频编解码器使用说明书目录第一章产品介绍 (2)1.1 编码器接口说明 (2)第二章基本安装 (4)2.1开机 (4)2.2关机 (4)2.3 重启 (4)2.4 视频输入的连接 (4)2.5 视频输出设备的选择和连接 (4)2.6音频信号的输入 (4)2.7音频输出 (5)2.8网络连接 (5)第三章基本操作 (6)3.1 IP设置 (6)3.2内网登录 (6)3.2.1 CMS登录 (6)3.2.2 IE登录 (9)3.3外网登录 (12)3.3.1 CMS云登录 (12)3.3.2 IE云登录 (14)3.3.3 通过智能手机访问 (17)3.4 系统设置 (20)3.4.1 普通设置 (20)3.4.2 编码设置 (21)3.4.3 通道管理 (22)3.4.4网络设置 (26)3.4.5 网络服务 (27)3.5. 输出模式 (29)附录1.鼠标操作 (31)附录2.技术参数 (32)第一章产品介绍注意事项：请勿将重物至于本设备上；请勿让任何固体或液体，掉入或渗入设备内；请定期用刷子对电路板、接插件、机箱风机、机箱等进行除尘，在进行机体清洁工作前，请关闭电源并拔掉电源；请勿自行对本设备进行拆卸、维修或更换零件。
使用环境：请在0℃~40℃的温度下放置和使用本产品，避免阳光直射，或靠近热源；请勿将本设备安装在潮湿的环境；请勿将本设备暴露在多烟、多尘的环境；避免强烈的碰撞，请勿摔落机器；请保持本产品的水平安装，安装在稳定的场所，注意防止本产品坠落；请安装在通风良好的场所，切勿堵塞本产品的通风口；仅可在额定输入输出范围内使用。
1.1 编码器接口说明(1) 模拟输入接口（2）BNC输出接口（3）音频输出接口（4）VGA接口（5）HDMI接口（6）音频输入接口（7）网络接口（8）USB接口（9）状态指示（10）电源（DC12V）接口（11）开关第二章基本安装2.1开机接上电源，电源指示灯亮。
2.2关机关闭设备，进入【主菜单】>【关闭系统】中选择【关闭】。
视频网络高清编码器产品使用说明书
H.265/H.264 HDMI编码器产品使用说明书目录一、产品概述1．产品概述2．应用场景3．产品参数二、浏览器使用说明1．系统登录2．预览界面3．编码器设置3.1 系统设置3.2 网络设置3.3 音视频设置3.4 安全设置三、VLC播放器设置前言感谢您使用本公司网络高清编码器产品，该产品是针对安防视频监控、IPTV网络直播、远程教学、远程医疗、庆典典礼、远程视频会议、自媒体直播应用的HDMI网络高清编码器。
采用高性能、单片SOC 芯片实现集音视频采集、压缩、传输于一体的媒体处理器，标准的H.265和H.264 Baseline 以及 Mainprofile 编码算法确保了更清晰、更流畅的视频传输效果。
内嵌 Web Server 允许用户通过 IE 浏览器方便地实现对前端视频的实时监看和远程控制。
该产品实际测试乐视云、百度云、目睹、Youtube和Wowza等服务媒体服务器，兼容海康威视H.265的NVR产品，支持TS流、RTMP、HTTP、RTSP和ONVIF等视频协议；支持AAC、G.711U和G.711A等音频编码。
以及需要运用到远程网络视频传输及直播的各种场合，本产品易于安装，操作简便。
声明：我们保留随时更改产品和规格，恕不另行通知。
这些信息不会被任何暗示或其他任何专利或其它权利转让任何许可。
读者对象：本手册主要适用于以下工程师：系统规化人员现场技术支持与维护人员负责系统安装、配置和维护的管理员进行产品功能业务操作的用户型号：TS-H264-B一、产品概述1．产品概述，该产品采用华为最先进的H.265网络高清数字音视频芯片压缩技术，具有稳定可靠、高清晰、低码率、低延时等技术特点。
该产品输入为高清HDMI视频信号，经过主芯片视频压缩编码处理，通过网络输出标准的TS流和RTMP视频流。
该产品的推出填补了行业内空白，直接取代了传统的视频采集卡，使用嵌入式操作系统保证产品更加稳定。
采用工业级铝合金外壳设计，体积小，方便安装。
网络视频解码器 解码卡硬件说明说明书
目录一、硬件说明 (4)1.1硬件参数介绍 (4)1.1.1网络视频解码器/解码卡参数介绍 (4)1.2、硬件接口介绍 (4)1.2.1接口板硬件接口介绍 (4)1.2.2解码板硬件接口介绍 (6)二、软件说明 (7)2.1内置web网页使用说明 (7)2.1.1 IE设置 (7)2.1.2系统登录 (8)2.1.3功能介绍 (9)三、键盘控制说明 (23)3.1 485键盘 (23)3.1.1透明通道 (23)3.1.2 PelcoP协议 (23)3.2网络键盘 (24)3.2.1键盘设置 (24)3.2.2设置键盘的IP地址 (24)3.2.3使用键盘控制解码器 (25)3.2.2按键说明 (26)免责声明●本手册可能包含不准确的地方、产品功能操作方面的不符情况、或印刷错误。
我司将根据产品功能的增强和变化而更新本手册内容，并定期改进更新本手册描述的软硬件产品。
更新的信息会在本手册的最新版本中体现，恕不另行通知●由于我司不断采用新技术，产品参数变化恕不另行通知。
●本手册仅为客户提供参考指导作用，并不保证和实物完全一致，实际应用以实物为准。
●本手册提到的部件、组件和附件不代表设备的标准配置，详细配置以装箱单为准。
●本手册的所有文字、表格及图片信息均受国家相关法律保护，未经许可不得私自转用。
●本手册的版权和最终解释权归本公司所有。
一、硬件说明1.1硬件参数介绍1.1.1网络视频解码器/解码卡参数介绍1.2、硬件接口介绍1.2.1接口板硬件接口介绍1~161.2.2解码板硬件接口介绍二、软件说明2.1内置web网页使用说明2.1.1 IE设置如果是第一次使用S系列网络视频产品，则需要下载ActiveX控件，下载前需要对IE浏览器做适当设置以确保成功下载控件。
注意：使用Windows操作系统自带的IE浏览器，确保版本在6.0以上，请不要使用任何第三方浏览器如Maxthon、FireFox等，我们不确保使用此类软件可以正常登录网络视频服务器。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
视频编解码模块说明书
一、工作原理：
常见的电视信号制式是PAL和NTSC，另外还有SECAM等。
NTSC即正交平衡调幅制。
PAL为逐行倒像正交平衡调幅制。
PAL电视标准，每秒25帧，电视扫描线为625线，奇场在前，偶场在后，标准的数字化PAL电视标准分辨率为720*576, 24比特的色彩位深，画面的宽高比为4：3, PAL电视标准用于中国、欧洲等国家和地区。
NTSC电视标准，每秒29.97帧（简化为30帧），电视扫描线为525线，偶场在前，奇场在后，标准的数字化NTSC电视标准分辨率为720*486, 24比特的色彩位深，画面的宽高比为4：3。
NTSC电视标准用于美、日等国家和地区。
NTSC制属于同时制，是美国在1953年12月首先研制成功的，并以美国国家电视系统委员会（National Television System Committee）的缩写命名。
这种制式的色度信号调制特点为平衡正交调幅制，即包括了平衡调制和正交调制两种，虽然解决了彩色电视和黑白电视广播相互兼容的问题，但是存在相位容易失真、色彩不太稳定的缺点。
NTSC制电视的供电频率为60Hz，场频为每秒60场，帧频为每秒30帧，扫描线为525行，图像信号带宽为6.2MHz。
采用NTSC制的国家美国、日本等国家。
PAL制是为了克服NTSC制对相位失真的敏感性，在1962年，由前联邦德国在综合NTSC制的技术成就基础上研制出来的一种改进方案。
PAL是英文Phase Alteration Line的缩写，意思是逐行倒相，也属于同时制。
它对同时传送的两个色差信号中的一个色差信号采用逐行倒相，另一个色差信号进行正交调制方式。
这样，如果在信号传输过程中发生相位失真，则会由于相邻两行信号的相位相反起到互相补尝作用，从而有效地克服了因相位失真而起的色彩变化。
因此，PAL制对相位失真不敏感，图像彩色误差较小，与黑白电视的兼容也好，但PAL制的编码器和解码器都比NTSC制的复杂，信号处理也较麻烦，接收机的造价也高。
由于世界各国在开办彩色电视广播时，都要考虑到与黑白电视兼容的问题，因此，采用PAL制的国家较多，如我国、德国、新加坡、澳大利来等。
不过，仍须注意一个问题，由于各国采用的黑白电视标准并不相同，即使同样提PAL制，但在某些技术特性上还会有差别。
PAL制电视的供电频率为50Hz、场频为每秒50场、帧频为每秒25帧、扫描线为625行、图像信号带宽分别为4.2MHz、5.5MHz、和5.6MHz等。
视频编解码模块所使用的视频解码芯片是TVP5150，它是TI公司生产的一款低功耗视频解码芯片，它可以将NTSC、PAL或SECAM制式的视频信号转换成8位ITU－R BT.656
格式的数字信号，并可以输出独立的行同步和场同步以及数据时钟信号等。
TVP5150解码器可以把输入的模拟视频信号按照YCbCr4:2:2的格式进行转换，它同时还支持复合视频和S 端子视频输入。
在TVP5150内部，有一个9位2倍采样的ADC；有一个4线自适应梳状滤波器，可以同时对亮度和色度信号进行滤波，以削弱这两个信号之间的相互影响。
总体来说，TVP5150具有如下特性：
支持NTSC、PAL和SECAM视频制式输入
支持标准ITU-R BT.601采样
拥有一个高速9位ADC
支持两路复合视频或一路S视频输入
具有嵌位和自动增益控制的全差分CMOS模拟预处理通道，可以获取最好的信噪比
超低功耗，仅115mW
通过IIC接口，可以控制亮度、对比度、饱和度、色度和锐度
辅助的4线自适应梳状滤波器可以削弱亮度和色度信号之间的影响
视频输出模式可以是ITU-R BT.656，8位4:2:2模式或8位4:2:2行场同步分离模式
基于上述特性，该芯片在数字电视、PDA、笔记本电脑、手机、视频录像/播放器、手持游戏机等领域得到了广泛地应用。
下图是其功能框图。
视频解码芯片功能框图
有关TVP5150的更多资料及其内部相关寄存器的配置等请参阅相关的数据手册。
视频编解码模块所使用的视频编码芯片是ADI公司生产的ADV7171，它可以将CCIR-601 4:2:2的8位或16位数据转换成标准的模拟电视信号，即可以输出PAL制式，也可以输出NTSC制式。
它既可以作为从模式，接收外部的时钟信号、行同步信号和场同步信号，也可以作为主模式，输出时钟、行场同步等时序信号。
该芯片的工作仅需要一个27MHz 的晶振便可（如果要输出正象素，则需要29.5MHz的时钟）。
ADV7171的配置也是通过IIC 接口完成的，通过该接口，CPU可以设置其工作在不同的模式、不同的载频方式下。
对于PAL 制式和NTSC制式，只需要在27MHz的时钟下，输入满足CCIR-656标准的YCbCr 4:2:2的数据便可。
当然，除了可以输出标准制式的视频模拟信号外，ADV7171还可以输出RGB信号，满足标准的VGA显示器显示。
在ADV7171内部有4个10位的高速DAC，可以输出复合视频+RGB视频、复合视频+YUV视频以及两路复合视频+色度和亮度信号，当然，每一个DAC都可以将其设置为掉电模式，以降低芯片功耗。
总而言之，该芯片具有如下特性： 支持ITU-R BT601/656 YCbCr格式的数据转换
内部集成有高性能的10位DAC
可以输出NTSC、PAL等制式
仅需一个27MHz的晶振便可实现整个视频编码
高达80dB的视频信噪比
内部32位寄存器直接控制色彩载波频率
多标准视频输出：复合视频、S端子视频、YUV、RGB等
视频输入数据支持CCIR-656 4:2:2 8位并行输入或4:2:2 16位并行输入
基于上述特性，该芯片在高性能DVD回放系统、便携式视频播放器、数码相机、数码摄像机、电脑、机顶盒等领率得到了广泛地应用。
下图是其功能框图。
在视频编解码模块上，位于模块右边的J1接口为CLK选择接口，用跳线来进行选择，当跳线位于上方时，CLK为FPGA产生的时钟信号，跳线跳到下方时为模块27M晶体产生的时钟信号。
在模块的左方有三个跳线用来选择VGA输出信号。
当三个跳线放至ENCODE 端时，VGA输入的信号来自ADV7171芯片的DAC输出信号。
当三个跳线放至FPGA端时，VGA输入信号来自FPGA。
三、模块接口定义：
码模块的控制接口的电源和地必须与其一致，以免烧坏视频编解码模块和其它控制模块。
