常用治具材料分类
常用治具材料性能及应用
详细描述
工程塑料治具材料如聚碳酸酯、尼龙、聚甲醛等，广 泛应用于电子、电器、汽车等行业的治具制造。它们 具有优良的绝缘性能，能够满足电子产品的绝缘要求 ；同时具有耐腐蚀、耐高温的特性，可在恶劣环境下 长期使用；此外，工程塑料治具材料质量轻，便于携 带和操作；并且易于加工，可以通过注塑、挤出、吹 塑等方式加工成各种形状和尺寸的治具。
其他非金属治具材料
总结词
其他非金属治具材料包括玻璃、石墨烯、纸制品等，具有各自独特的性能和应用场景。
详细描述
玻璃治具材料具有透明度高、化学稳定性好等特点，广泛用于实验室、医疗等领域；石 墨烯治具材料具有高导热性、高导电性等特点，适用于电子器件散热和导电治具的制造； 纸制品治具材料轻便、可降解，适用于简易模型和一次性使用的治具制造。这些非金属
治具材料的选择原则
根据治具的使用环境和要求选择 合适的材料，如耐高温、耐腐蚀、
高强度等。
考虑材料的加工性能和经济性， 如加工难易程度、成本高低等。
考虑材料的环保性能和可持续性， 选择可回收和环保的材料。
THANKS FOR WATCHING
感谢您的观看
治具材料的发展趋势
高性能化
随着制造业的不断发展， 对治具材料的性能要求越 来越高，需要不断开发高 性能的治具材料。
轻量化
为了满足制造业节能减排 的需求，治具材料需要向 轻量化方向发展。
智能化
治具材料需要与传感器、 控制器等智能器件结合， 实现治具的智能化控制和 管理。
02 金属治具材料
钢铁治具材料
常用治具材料性能及应用
contents
目录
• 治具材料概述 • 金属治具材料 • 非金属治具材料 • 复合治具材料 • 治具材料的性能与选择
治具专业知识培训
2、 ICT测试治具 ：元器件开短路在线测试
3、FCT：PCBA功能测试 4、工装夹具（治具）
手动 自动
5、 载具
三、治具成品图片分享
治具专业知识培训
什么是治具 ？
一、治具常用原材料介绍
治具常用原材料-非金属1
电木：
颜色：黑色、橘红色 材质：不防静电、防静电
玻纤板/FR4
颜色：黑色、浅绿色、黄色 材质：不防静电、表防、全防
治具常用原材料-非金属2
亚克力：
颜色：透明 材质：不防静电、防静电
合成石：
颜色：黑色、浅绿色、黄色 材质：不防静电、防静电
治具常用原材料-非金属3
赛钢/POM：
颜色：黑色、白色 材质：不防静电、防静电
铁氟龙：
颜色：白色、黑色 材质：不防静电、防静电
治具常用原材料-非金属3
PEEK：
颜色：黑色、白色 材质：防静电
特龙：
颜色：黑色、白色 材质：防静电
治具常用原材料-金属
铝板： 钢板：
二、治具分类介绍
治具分类
1、 ATE测试治具：元器件开短路在线真空测试
常用治具材料性能及应用教材
金属热处理小常识
概念：热处理是将材料放在一定的介质内加热、保温、冷却，通过 改变材料表面或内部的组织结构，来控制其性能的一种综合工艺 过程. 工艺：热处理工艺一般包括加热、保温、冷却三个过程，有时只有 加热和冷却两个过程。这些过程互相衔接，不可间断. 分类：一般包括退火；正火；淬火；回火. 退火：退火是将工件加热到适当温度，根据材料和工件尺寸采用不 同的保温时间，然后进行缓慢冷却，目的是使金属内部组织达到 或接近平衡状态，获得良好的工艺性能和使用性能，或者为进一 步淬火作组织准备. 正火：正火是将工件加热到适宜的温度后在空气中冷却，正火的效 果同退火相似，只是得到的组织更细，常用于改善材料的切削性 能，也有时用于对一些要求不高的零件作为最终热处理. 淬火：淬火是将工件加热保温后，在水、油或其它无机盐、有机水 溶液等淬冷介质中快速冷却。淬火后钢件变硬，但同时变脆. 回火：为了降低钢件的脆性，将淬火后的钢件在高于室温而低于 650摄氏度的某一适当温度进行长时间的保温，再进行冷却，这 种工艺称为回火
发黑处理小常识
概述：钢制件的表面发黑处理，也 有被称之为发蓝的. 发黑处理现 在常用的方法有传统的碱性加 温发黑和出现较晚的常温发黑 两种. 但常温发黑工艺对于低碳 钢的效果不太好. A3钢用碱性 发黑好一些. 碱性发黑细分出来， 又有一次发黑和两次发黑的区 别. 发黑液的主要成分是氢氧化 钠和亚硝酸钠。.发黑时所需温 度的宽容度较大，大概在135摄 氏度到155摄氏度之间都可以得 到不错的表面，只是所需时间 有些长短而已.实际操作中，需 要注意的是工件发黑前除锈和 除油的质量，以及发黑后的钝 化浸油.发黑质量的好坏往往因 这些工序而变化 .
碳素结构钢（二） 45#钢
性能参数：含碳量万分之42~50；屈服强度≥355MPa；抗拉 强度≥600MPa；伸长率≥17％；材料硬度HBS≤241；退 火后硬度HBS≤197；淬火后表面硬度45~52HRC；密度 7.85g/立方厘米. 应用：45#钢因其加工性能良好，价格低而广泛应用于治具轴 类；重要连接类；支承类及结构类零件. 热处理：45#钢淬火性能并不好，通常采用调质处理.推荐处 理温度为正火850℃；淬火840℃；回火600℃.一般处理后 表面硬度为HRC42~46，特殊要求可表面渗碳淬火，可达 成表面硬度HRC58~62. 表面防锈处理：通常有表面发黑及表面电镀两种.

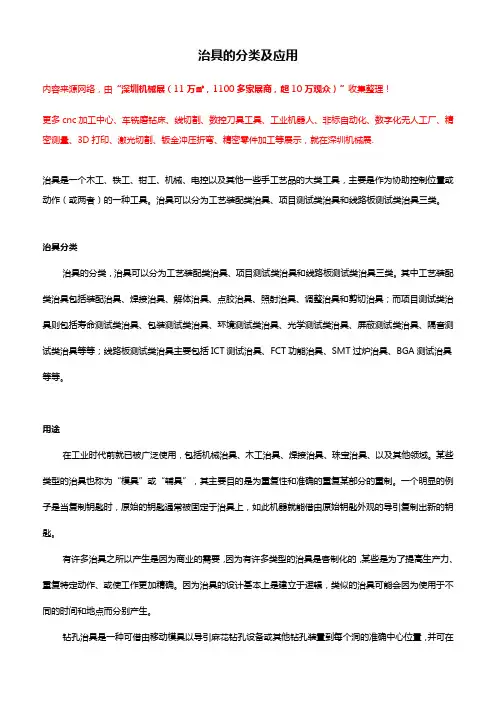

治具的分类及应用【大解析】
治具的分类及应用内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.治具是一个木工、铁工、钳工、机械、电控以及其他一些手工艺品的大类工具，主要是作为协助控制位置或动作（或两者）的一种工具。
治具可以分为工艺装配类治具、项目测试类治具和线路板测试类治具三类。
治具分类治具的分类，治具可以分为工艺装配类治具、项目测试类治具和线路板测试类治具三类。
其中工艺装配类治具包括装配治具、焊接治具、解体治具、点胶治具、照射治具、调整治具和剪切治具；而项目测试类治具则包括寿命测试类治具、包装测试类治具、环境测试类治具、光学测试类治具、屏蔽测试类治具、隔音测试类治具等等；线路板测试类治具主要包括ICT测试治具、FCT功能治具、SMT过炉治具、BGA测试治具等等。
用途在工业时代前就已被广泛使用，包括机械治具、木工治具、焊接治具、珠宝治具、以及其他领域。
某些类型的治具也称为“模具”或“辅具”，其主要目的是为重复性和准确的重复某部分的重制。
一个明显的例子是当复制钥匙时，原始的钥匙通常被固定于治具上，如此机器就能借由原始钥匙外观的导引复制出新的钥匙。
有许多治具之所以产生是因为商业的需要，因为有许多类型的治具是客制化的，某些是为了提高生产力、重复特定动作、或使工作更加精确。
因为治具的设计基本上是建立于逻辑，类似的治具可能会因为使用于不同的时间和地点而分别产生。
钻孔治具是一种可借由移动模具以导引麻花钻孔设备或其他钻孔装置到每个洞的准确中心位置，并可在发展要求使用治具的好处是如果是相同的制品，就算工人没有非常纯熟的技术，也可以迅速地借由治具生产大量瑕疵少、变异性低的良品。
但是，对于多样少量的生产模式，使许多个治具的结果，反而造成生产成本提高的缺点。
治具常用材料
CR發泡橡膠
學名﹕氯丁橡胶 縮 寫﹕CR
特性﹕作为一种通用型特种 橡胶，除具有一般橡胶的良 好物性外，还具有耐候、耐 燃、耐油、耐化学腐蚀等优 异特性，因此使之在各种合 成橡胶中占有特殊的地位。 防震、减震、耐候性、耐酸 碱、阻燃性好,广泛应用于家 用电器、汽车、包装、船舶 等行业。
鋁合金
特性﹕鋁的加工特性佳﹑可被加工成棒、線、擠型、片、 板、塑型材，供各種用途使用。鋁合金，可做精密車、 銑，鋁具有優良之表面處理性，包括陽極處理、塗覆、 電鍍….尤其陽極處理可利用不同之化學染劑產生各種色 彩及及高硬度之皮膜。 用途﹕廣泛用於航太、電子、機械零組件、自動化生產 及高科技設備等。
玻璃纖維
學名﹕玻璃纖維強化聚酯 縮寫 FRP 特性：具有較高的機械性能和介電性能﹐具有强度高、硬性好、表面
光滑、耐磨、耐腐蚀、耐老化、洁净度高、不易滋生细菌等特点和良 好的機械加工性。 。 用途：電器設備中作絕緣結構零部件及機械零部件。
亞克力
學名﹕聚甲基丙烯酸甲酯 縮寫﹕PMMA
特性﹕具有高透明度，透光 率达92％，有“塑胶水晶” 之美誉。且有极佳的耐候性， 尤其应用于室外，居其他塑 胶之冠，并兼具良好的表面 硬度与光泽，加工可塑性大， 可制成各种所需要的形状与 产品。另板材的种类繁多色 彩丰富。
優力膠
學名﹕聚氨基甲酸乙酯 (聚胺酯) 縮寫PU 特性: 耐衝擊 吸震佳 抗 油脂 耐重壓 富彈性 耐 摩擦
硅橡膠
學名﹕硅橡膠 縮寫﹕SR 特性﹕是一种分子键兼具无机和有机性质的高分子弹性材料, 此
外，还具有优良的耐高低温性能（-100～350oC） 、电绝缘性、 耐候性、耐臭氧性、透气性、很高的透明度、撕裂强度，优良 的散热性以及优异的粘接性、流动性和脱模性，耐油、耐溶剂、 耐辐射。 用途：电子元件﹑电视机、计算机、复印机等，还用作要求耐 候性和耐久性的成型垫片、电子零件的封装材料、汽车电气零 件的保护材料。可用于房屋的建筑与修复，高速公路接缝密封 及水库、桥梁的嵌缝密封。此外，还有特殊用途的硅橡胶，如 导电硅橡胶、医用硅橡胶、泡沫硅橡胶、制模硅橡胶、热收缩 硅橡胶等。
常用治具材料性能及应用
常用治具材料性能及应用治具是用于固定、夹持、支撑、定位、测试、检测等操作的装置或工具。
它们在各种制造和加工过程中起着重要作用，因此选择合适的治具材料至关重要。
下面将介绍常用治具材料的性能及应用。
1.铸铝合金铸铝合金是一种轻质、高强度、良好切削加工性能的材料。
具有优良的导热性和导电性，能够有效分散热量，防止热变形。
铸铝合金还具有良好的耐腐蚀性和机械性能，在高温下稳定性较好。
因此，铸铝合金常用于制造光学、电子和汽车行业的治具，如夹具、支架和定位装置等。
2.不锈钢不锈钢是一种耐腐蚀、高强度的金属材料，具有良好的机械性能和热处理性能。
它具有较高的硬度和耐磨性，能够承受较大的载荷和冲击力。
不锈钢还具有良好的导电性和磁性，适用于各种精密测试、检测和装配的治具制造。
此外，不锈钢还具有良好的耐热性和耐腐蚀性，适用于高温环境下的治具制造。
3.聚合物材料聚合物材料包括塑料和复合材料，具有良好的绝缘性能和低导热性。
它们具有较低的密度和良好的可塑性，能够满足各种形状和尺寸的需求。
聚合物材料还具有良好的耐腐蚀性和磨损性能，能够长时间使用而不影响精度和稳定性。
因此，聚合物材料广泛应用于电子、通讯、医疗和汽车制造等领域的检测、测试和组装治具。
4.钛合金钛合金具有优良的力学性能、耐腐蚀性和低密度。
它具有较高的强度和硬度，能够承受较大的载荷和冲击力。
钛合金还具有良好的耐热性和耐腐蚀性，能够在高温和腐蚀环境中长时间稳定使用。
由于钛合金的良好力学性能和耐腐蚀性能，常用于航空航天、化工和医疗器械等领域的高精度和高强度治具制造。
综上所述，常用的治具材料包括铸铝合金、不锈钢、聚合物材料和钛合金等。
它们各具特点，在不同的应用场景中有着广泛的应用。
如铸铝合金适用于光学、电子和汽车行业的治具制造，不锈钢适用于精密测试、检测和装配的治具制造，聚合物材料适用于电子、通讯、医疗和汽车制造等领域的治具制造，钛合金适用于航空航天、化工和医疗器械等领域的高精度和高强度治具制造。
治具制作材料选用
-------华科胜电子转载
治具的制作与材料选用
一.测试治具材料选用
1.目前采用的制作材料主要有：
2.测试针:
由于ICT要求测试精准，所以对治具要求高，实际就是对测试针要求高，通常ICT治具上采用的一般为INGUN或QA两个品牌的进口针居多，其它如IDI、喜多、ECT也采用，国产针由于其性能较差一般不用于ICT治具上，
测试针比较表：
由于市场上INGUN针销量最大，需求最多，所以出现INGUN仿冒针较多，其辨别方式：
2.1在安静处，将测试针放在指甲上，上下压，贴在耳边听其声音，杂音多且不纯的为假
冒针.
2.2反复压，看其弹力是否均匀，进出是否顺畅予以辨别.
2.3丝印是否清晰，包装是否完整，有无开封等.
2.4尽量从代理处或从信得过的供应商购买，不要单看价格，以防买到仿冒品.
3.其它材料：导杆(Φ8、80L、120L)、轴承、培林、压棒(Φ6，Φ8,长度不一)、支撑棒(Φ8、Φ
10，长度不一)、弹簧、弹簧螺丝、档块(档片，10T、15T、20T)、牛角(64PIN、34PIN)、OK 线(双色、9色)、定位柱(规格不一)
4.制作治具所需设备：
CNC或精雕机、钻床、铣床、抛光机、切割机、攻丝机、绕线枪、电批、倒角机、电钻、车床、空压机、过塑机、ICT一台、电脑、短路测试仪等.
二.治具软件：Febmaster、宇博林、CAD
三.、治具制作流程：---点击连接见电子档
-------华科胜电子转载。
常用五金工具的材质和应用.
常用五金工具的材质和应用
日常生活中五金工具常用材质主要有钢、铜、橡胶。
绝大多数的五金工具的材质是钢材,有些防暴工具使用铜作为材质,小部分防暴工具使用橡胶作为材质。
如按化学成分来分,则可概括为碳素钢和合金钢两大类。
按用途来划分,为结构钢、工具钢和特殊性能钢三大类。
按质量来划分,为普通钢、优质钢和高级优质钢三类。
在一般生产制造过程中S2 合金钢用于制作旋具头、螺丝批、铬钼钢用于制作螺丝批、铬钒钢用于制作套筒、扳手、钳子;碳钢用于制作低档次的工具。
由于合金工具钢具有特殊的机械性能所以通常中高档的五金工具采用合金工具钢材质。
主要是适用于工具使用率高和对工具要求比高的汽修厂、汽车厂、电厂和工矿企业等。
低档次的五金工具通常采用碳素工具钢,它具有价格低廉的优势。
主要是适用于使用率不高的家庭用户和对工具要求不高的行业。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.铝合金材料 种类 Al-Cu类合金 Al-Cu类合金 Al-Mg类合金 Al-Mg类合金 Al-Mg-Si类合金 Al-Mg-Si类合金 Al-Zn-Mg类合金
材料符号 A2011 A2017 A5052 A5056 A6061 A6063 A7075
用途 用于一般强力材料 用于一般强力材料 一般机械零件外罩、外壳等 一般机械零件 一般机械零件 一般机械零件结构材料 夹具、模具
65 锰（弹簧钢） SKS3 /SKD11/VIKING/SLD SKH9 SCM435 SCM415 SCM420 SUM21 SUM22L SUM24L SUJ2 SPCC/Q235 SPHC
用途 一般机械零件 一般机械零件 一般机械零件
轴、销等
硬质合金广泛用作刀具材 料，如车刀、铣刀、刨刀、 钻头、镗刀等
4.铜及铜合金材料
种类
材料符号
黄铜板
C2801P
快削黄铜(挤压棒) C3604BD
纯铜（紫铜）
铜锌合金（黄铜）
铜锡合金（青铜）
铜镍合金（白铜）
用途
用于钣金加工。铭牌、测量仪器板。
用于一般拉手用的螺栓、螺丝、螺母等
铜合金具有色泽美观；导电导热性能 优异；耐磨耐蚀性良好；易于机械加 工常用于.治具轴套类；接线端子类； 导热器件类；外观装饰类及重要防锈 防蚀零件
PEEK具有优秀的综合性能， 机械性能好，耐高温，耐化 学性能优越，使之成为最通 用的高级塑料。
保鲜膜、背心式塑料袋、塑 料食品袋、奶瓶、提桶、水 壶等。
PVC塑料（聚氯乙烯）
常用来制作皂盒、梳子、洗 衣板、文具盒、各种管材
尼龙（PA）
PP塑料（聚丙烯） 优力胶（PU 聚氨脂弹性体 ） 铁氟龙Teflon（塑料王）
淬火零件
有强度要求的一般机械零件 螺丝等
一般机械零件(快削用钢材)
滚子轴承等 外罩、外壳等 一般机械结构用零件
材料符号
用途
电木（PF-ESD/酚醛树脂）
针载板，轻载的运动连接部 件均可采用
玻纤（FR4环氧玻璃布层压板）
短玻纤( SFT ) 长玻纤( LFT) 玻璃纤维毡( GMT )
亚克力（PMMA）
1.一般钢铁材料 种类 一般结构用轧制钢 研磨条钢(冷轧、拉拔) 机械结构用碳素钢
碳素工具钢
硬质合金/钨钢 合金钢 合金工具钢 高速工具钢
铬钼钢
硫磺及硫磺复合快削钢
高碳素铬轴承钢 冷轧钢板 热轧钢板
5.非金属材料 种类
常用治具材料分类
材料符号 SS400/SS41 SS400D S45C（45#钢） S50C SKS93 SK4 SK5 高硬度高耐磨钨钢KD20
PA6+ 油（绿色）
PA6+ 二硫化钼（灰黑色）
PA6+ 固体润滑剂（灰色）
PPH聚丙烯 PPC聚丙烯 CPP膜-聚丙烯
文化、娱乐、食品、医疗、 材料、居室装饰等各个方面
是一种介于塑料和橡胶之间 的弹性体，各种机械专用 (PU):耐腐蚀、耐水解、耐 磨的聚氨酯密封件
PTFE（聚四氟乙烯）
广泛用作耐高低温、耐腐蚀
FEP（氟化乙烯丙烯共聚物） 材料，绝缘材料，防粘涂层
PFA（过氟烷基化物）
等
处理 可发黑/镀硬Cr/
镀黑锌/镀镍
可喷粉/镀锌 备注
2.不锈钢铁材料 种类 奥氏体类 奥氏体类 奥氏体类 马氏体类 马氏体类
材料符号 SUS303 SUS304 SUS316 SUS440C SUS410
用途 用于需要防锈的机械零件 用于需要防锈的机械零件 用于需要防锈的机械零件 用于需要防锈的机械零件 用于需要防锈的机械零件
治具结构件，针载需透明的 结构板；支撑棒等
亚克力（PMMA） 赛钢（POM）
治具天板；针板；需透明的 结构板；支撑棒等
常用于治具压棒；载板；轴 套以及免润滑运动副等零组 件
合成石
耐高溫、不易變形
PEEK（聚醚醚酮） 聚乙烯(PE)
线性低密度聚乙烯(LLDPE ) 低密度聚乙烯(LDPE ) 高密度聚乙烯(HDPE )
尼龙6（白色）
尼龙66 （奶油色）
尼龙4.6 （红棕色）
尼龙66+GF30 （黑色） 尼龙66+MOS2 （灰黑色） 浇铸尼龙棒又称MC 尼龙 MC 尼龙（象牙白） MC901 （蓝色）
广泛用于化工机械，防腐设 备的制齿轮及零件坏料。耐 磨零件，传动结构件，家用 电器零件，汽车制造零件， 丝杆防止机械零件，化工机 械零件，化工设备等
有无磁性 无 无 无 有 有
处理 可表面抛光
处理
备注
一般采用 硬铝合金 阳极化处 理成黑； 白；金等 防氧化表
面
超硬铝合金
处理
备注
