现代混凝土配合比全计算法设计软件使用说明
混凝土配合比计算方法
混凝土配合比计算方法混凝土配合比是指混凝土中水泥、砂、骨料和水的配合比例。
合理的混凝土配合比可以保证混凝土的强度、耐久性和工作性能。
因此，正确计算混凝土配合比是混凝土工程中非常重要的一步。
首先，我们需要确定混凝土的设计强度等级。
混凝土的设计强度等级是根据工程要求和使用环境来确定的，常见的设计强度等级有C15、C20、C25等。
确定了设计强度等级后，我们就可以根据国家标准中的配合比设计原则来确定水灰比和砂率。
其次，根据混凝土中水泥、砂、骨料和水的比例关系，可以利用配合比设计原则来计算混凝土中水泥、砂、骨料和水的用量。
一般来说，混凝土的配合比可以通过实验室试验来确定，也可以根据经验公式来计算。
在计算混凝土配合比时，需要注意以下几点：1. 水灰比的确定，水灰比是指混凝土中水和水泥的比例，它直接影响混凝土的强度和耐久性。
一般来说，水灰比越小，混凝土的强度和耐久性就越好。
根据国家标准中的规定，不同强度等级的混凝土有相应的最小水灰比限制。
在确定水灰比时，需要考虑混凝土的工作性能和抗渗性能。
2. 砂率的确定，砂率是指混凝土中砂和骨料的比例，它直接影响混凝土的工作性能和成本。
一般来说，砂率越大，混凝土的工作性能就越好，但成本也会相应增加。
在确定砂率时，需要考虑混凝土的工作性能和成本。
3. 骨料的确定，骨料是混凝土中的主要材料之一，它直接影响混凝土的强度和耐久性。
在确定骨料用量时，需要根据设计强度等级和骨料的质量特性来确定。
综上所述，混凝土配合比的计算方法是根据设计强度等级，确定水灰比和砂率，然后根据配合比设计原则计算水泥、砂、骨料和水的用量。
在计算配合比时，需要考虑混凝土的强度、耐久性、工作性能和成本等因素，以确保混凝土的质量和工程的安全可靠性。
(最新整理)C30混凝土配合比设计说明
C30 混凝土配合比设计说明
编辑整理：
尊敬的读者朋友们： 这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对 文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（C30 混凝土配合比设计说明） 的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步 的源泉，前进的动力。 本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快 业绩进步，以 下为 C30 混凝土配合比设计说明的全部内容。
mc0:ms0 :mg0:mao:mwo= 395:702：1145：3。95：158 2.水胶比为 0。45、砂率为 39。0%，各材料用量为（kg/m3）:
mc0：ms0 ：mg0：mao：mwo= 351：737：1154:3。51：158 3.水胶比为 0.50、砂率为 40。0%，各材料用量为（kg/m3）：
C30 混凝土配合比设计说明
C30 普通混凝土配合比设计说明
一、设计所依据的试验规程及规范： 《普通混凝土配合比设计规程》JGJ 55—2011 《公路工程水泥及水泥混凝土试验规程》JTG E30—2005 《公路工程集料试验规程》JTG E42—2005 《公路工程岩石试验规程》JTG E41—2005 《通用硅酸盐水泥》GB 175-2007 《混凝土外加剂》GB 8076-2008 《公路桥涵施工技术规范》JTG/T F50—2011
mc0：ms0 :mg0：mao:mwo= 351：737：1154：3。51：158 五．计算平行配合比：
保持用水量不变，以基准配合比 W/B=0.45±0.05 进行计算，砂率可分别增加 和减少 1％，进行调整计算平行配合比.根据基准配合比计算方法，可得各平行 配合比。 1.水胶比为 0。40、砂率为 38.0％，各材料用量为（kg/m3）:
多组分混凝土配比设计与强度计算软件说明
多组分混凝土配比设计软件说明一、软件功能多组分混凝土配比设计计算软件包括多组分混凝土配合比设计和强度预测两部分。
配合比设计部分主要用来进行已知原材料参数和混凝体配制技术要求时混凝土配合比的设计，设计的强度等级由C10～C100；强度预测部分主要用来预测已知原材料参数和配合比的混凝土强度的预测，预测强度等级范围由C10～C100。
二、软件计算技术参数基础原材料参数包括水泥的品种、强度等级、实际强度值、比表面积、密度和初终凝时间；粉煤灰、矿渣粉及硅灰的分级、活性系数、比表面积和密度；砂石的含泥量、泥块含量、密度、堆积密度及碱含量；外加剂的减水率、掺量及碱含量。
三、软件计算技术依据混凝土配合比设计的计算以多组分混凝土理论理论和配合比设计要求的强度、坍落度、抗渗等级及抗冻等级为依据。
强度预测的技术依据为多组分混凝土理论。
四、软件的使用1随书赠送的软件为免注册版本。
2计算机上启动软件，软件计算界面（图1）上方出现原材料技术参数、配合比设计、强度推定三个方框。
图1软件主界面（1）原材料技术参数输入：点击原材料技术参数按钮，在软件计算界面（图2～图8）下方出现水泥、矿渣粉、粉煤灰、硅灰、砂子、石子、外加剂活动小方框，依次输入对应参数，在下方的“√”处点击表示保存，在“×”处点击表示不保存。
当所有原材料参数输入完成，即可进行配合比设计和强度推定计算。
图2水泥技术参数输入界面图3矿渣粉技术参数输入界面图4粉煤灰技术参数输入界面图5硅灰技术参数输入界面图6外加剂技术参数输入界面图7石子技术参数输入界面图8砂子技术参数输入界面（2）配合比设计：点击配合比设计按钮（图9），输入设计强度等级、坍落度、抗渗等级、抗冻等级，在下方的“√”处点击表示保存，在“×”处点击表示不保存，然后点击计算按钮，配合比设计结果表格就会自动生成（图10），如需要保存数据就点击配合比设计结果左上角保存报表（图11）按钮既可保存计算结果，如需要打印计算结果则点击配合比设计结果左上角打印（图12）计算结果直接打印计算结果；如果要查看已经保存的数据则点击配合比设计结果左上角打开报表（图13）按钮既可打开已保存计算结果记录。
xxxxxx软件使用方法

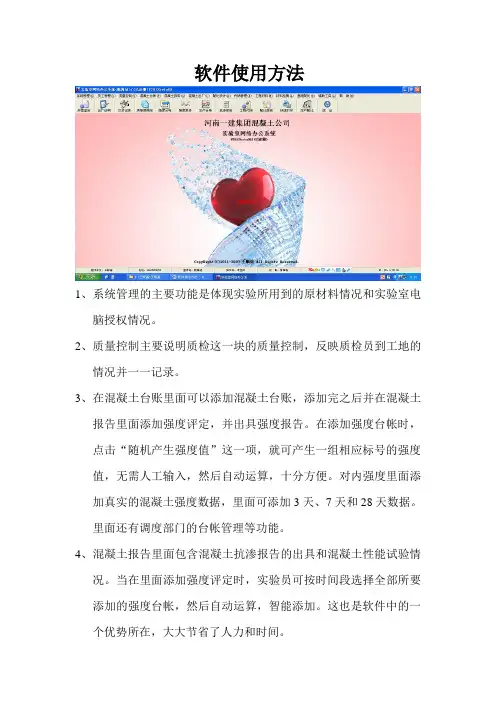

软件使用方法1、系统管理的主要功能是体现实验所用到的原材料情况和实验室电脑授权情况。
2、质量控制主要说明质检这一块的质量控制，反映质检员到工地的情况并一一记录。
3、在混凝土台账里面可以添加混凝土台账，添加完之后并在混凝土报告里面添加强度评定，并出具强度报告。
在添加强度台帐时，点击“随机产生强度值”这一项，就可产生一组相应标号的强度值，无需人工输入，然后自动运算，十分方便。
对内强度里面添加真实的混凝土强度数据，里面可添加3天、7天和28天数据。
里面还有调度部门的台帐管理等功能。
4、混凝土报告里面包含混凝土抗渗报告的出具和混凝土性能试验情况。
当在里面添加强度评定时，实验员可按时间段选择全部所要添加的强度台帐，然后自动运算，智能添加。
这也是软件中的一个优势所在，大大节省了人力和时间。
5、混凝土出厂里面是实验室开盘资料的全部报告所在，一共分5个步骤，第一个是配合比的选择，里面有各年份的夏季以及冬季配比。
第二是开盘鉴定，里面包含施工单位的添加，砂石含水率的引用。
第三步是出厂合格证明，里面包含施工方量的添加和配比中各原材料的引用。
第四步是出厂塌落度的测定。
第五步是交货检验记录，里面包含交货的场地和运送机械种类。
这样下来之后一套资料就完成了，然后点开快速打印，里面可选择各份资料的份数、各项原材料的份数、各原材料合格证的份数以及是否打印强度报告、强度评定、抗渗报告等。
里面均可人性化选择，可按施工方的要求出具各种相应的开盘资料。
6、配比设计，里面有多种配合比的设计方法，可根据所需要的条件进行各标号的混凝土配比设计。
7、代码管理，里面包含各施工单位的代码、工程名称代码以及各工程的主要信息。
出具工程资料的第一步配合比选择中会引用工地的工程代码。
8、工程材料，里面包含各项工程材料的添加。
可查询任意一份工程资料中所用到的原材信息。
9、材料检测，里面包含试验员所做的各项原材试验的试验记录。
试验员做完试验后，打开相应的原材料界面，点添加即可增添各项实验数据。
现代混凝土配合比全计算法设计软件使用说明
现代混凝土配合比全计算法设计软件使用说明混凝土配合比设计是混凝土材料科学和工程应用的基础。
现代混凝土应包括高性能混凝土、高强混凝土、流态混凝土、泵送混凝土、自密实自流平混凝土和商品混凝土等。
以强度(水灰比定则)为基础的传统配合比设计方法不能满足现代混凝土的要求。
作者提出的"全计算法"是以强度、工作性和耐久性为基础建立了体积相关数学模型，通过严格的推导得到用水量和砂率的计算公式。
并且将其二式与水胶比定则相结合计算出混凝土各组分的配比和用量。
因此称谓全计算法。
全计算法的研究、应用和推广工作己近十年，广泛用于各种大型混凝土工程和近100个混凝土预拌站，取得了良好的技术经济效益。
为了便于广泛应用现制作成计算机软件。
国家版权局计算机软件著作权登记号2005SR005291.现代混凝土配合比全计算法设计模板(1) .2.HPC混凝土配合比设计模板(2)3..固定用水量法混凝土配合比设计模板(3)4.卵石流态混凝土配合比设计模板(4)一. 模板使用说明1..模板适用范围：现代混凝土配合比全计算法设计模版(表1)适用于高性能混凝土(HPC)、高强混凝土(HSC)、流态混凝土(FLC)、泵送混凝土、引气混凝土和商品混凝土、自密实自流平混凝土，防渗抗裂混凝土、细砂混凝土、以及其他现代混凝土。
2.有关参数的变化范围：模板(1)中红色的数值是使用者根据混凝土施工工程的设计要求和混凝土原材料的性能指标应输入的设计参数(共12项)。
相关参数输入后，模板中自动生成混凝土系列配合比。
(1)..混凝土配制强度fcu.p≥fcu.0+1.645σ或 fco.p=fcu.0+10 (Mpa)(2)水泥强度等级(Mpa)配制HPC、HSC时：42.5、52.5;配制FLC、商品混凝土时：42.5、32,5。
(3)浆体体积VeVe=Vw+Vc+Vf+Va式中：Vw、Vc、Vf、 Va－分别表示水、水泥、矿物细掺料、空气的体积用量(l/m3)。
配合比设计配合比设计软件使用说明书

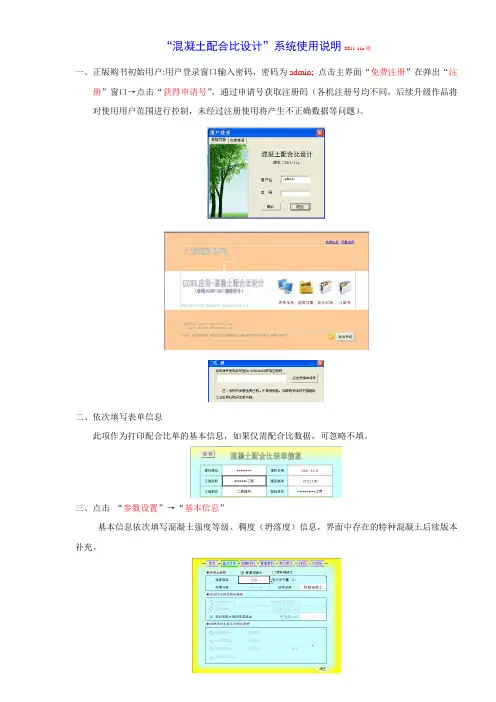

“混凝土配合比设计”系统使用说明2011-11a版一、正版购书初始用户:用户登录窗口输入密码，密码为admin; 点击主界面“免费注册”在弹出“注册”窗口→点击“获得申请号”，通过申请号获取注册码（各机注册号均不同，后续升级作品将对使用用户范围进行控制，未经过注册使用将产生不正确数据等问题）。
二、依次填写表单信息此项作为打印配合比单的基本信息，如果仅需配合比数据，可忽略不填。
三、点击“参数设置”→“基本信息”基本信息依次填写混凝土强度等级、稠度（坍落度）信息，界面中存在的特种混凝土后续版本补充。
四、点击→“胶凝材料”依次填写“胶凝材料”、“水泥”、“矿物掺合料”信息，自定义输值须对设计有比较深的了解。
如果用户对配合比设计不太了解，请采用系统默认的操作方式。
矿物掺合料填写时，须注意总掺量及单项掺量必须符合要求，程序中系统性地给予了一定的提示。
五、点击“粗细骨料”：依次填写粗细骨料相关信息，混合砂采用了“细度模数计算法”，当采用混合砂时必须填写两种砂的比例，注：比例总和为100%，粗骨料采用混合骨料的，在套取砂率和用水量时套用了两者对应的均值进行计算，套取回归系数时均按“骨料Ⅰ”的型号规格套取，是否合理仍待探讨。
由于系统采用了质量法计算配合比，在此界面中必须填写混凝土的假定密度，一般混凝土假定质量取值宜取2350~2450之间，砂率在点击系统计算取值时，对粗骨料采用单粒级石子时，须填写单次调整幅度，填写范围宜为：2%~3%，坍落度>60mm情况下的调整系统已在计算时默认取值，此处无需再次填写。
砂率经验取值对技术性要求较高，因此不建议使用，尽量有用系统默认取值。
六、点击“拌合用水”采用了经验取值与系统默认两种输入方式，自动计算中的单次用水量调整幅度项为中砂时的取值，填项后系统根据填写的幅度对细砂或粗砂（5~10kg）自动套取计算用水量。
七、点击“水胶比”采用了经验取值与系统默认两种输入方式，依用户需要逐一填写，对计算方法不太了解用户采用系统默认方式相对合适。
混凝土配合比设计全计算法2024
引言概述：混凝土是一种常用的建筑材料，它由水泥、骨料、砂和水按照一定比例混合而成。
混凝土配合比设计是为了确定混凝土中各种原材料的比例，从而使得混凝土具备所需的强度、密实性和耐久性等基本性能。
本文将介绍混凝土配合比设计的全计算法，并分析其具体步骤和注意事项。
正文内容：一、确定需要满足的基本性能要求1.耐久性要求：根据混凝土将被使用的环境和暴露条件，确定所需的抗渗性、抗冻性和耐久性等性能要求。
2.强度要求：根据混凝土所承受的荷载和使用要求，确定所需的抗压强度、抗折强度和抗拉强度等性能要求。
3.密实性要求：根据混凝土的应用目的和要求，确定所需的紧密程度和孔隙率等性能要求。
二、选定合适的骨料和砂质比例1.骨料的选择：根据混凝土的用途和性能要求，选定适宜的骨料种类和粒径分布，确保骨料能够提供足够的强度、稳定性和工作性。
2.砂质比例的确定：根据混凝土的用途和性能要求，确定砂的用量和粒径分布，保证混凝土的流动性、工作性和强度。
三、计算水灰比1.确定水灰比的基本原则：根据混凝土的要求和性能要求，确定适当的水灰比，以保证混凝土的强度、流动性和工作性。
2.计算水灰比的具体步骤：通过考虑水泥的水化反应和孔隙率的控制等因素，采用试掺试验或经验公式计算出合适的水灰比。
四、确定黏土含量1.黏土含量的意义：黏土可以改善混凝土的流动性和工作性，但过高的黏土含量会减低混凝土的强度和耐久性。
2.确定黏土含量的方法：通过试验或经验公式，确定适宜的黏土含量，以满足混凝土的流动性和工作性要求，同时不影响混凝土的强度和耐久性。
五、调整配合比1.混凝土配合比的调整：根据实际施工条件和试验结果，对配合比进行调整，以确保混凝土的工作性和强度满足要求。
2.配合比调整的注意事项：应考虑原材料的变化、施工条件的改变和混凝土性能的测试结果，合理地调整配合比。
总结：混凝土配合比设计全计算法是为了确定混凝土中各种原材料的比例，以满足混凝土的强度、密实性和耐久性等基本性能要求。
C25混凝土配合比设计说明书
C25混凝土配合比设计说明书一、设计依据1、图纸设计2、《普通混凝土配合比设计规程》JGJ55-20113、《铁路混凝土工程施工质量验收标准》TB10424-20104、《普通混凝土拌合物性能试验方法标准》GB／T50080-20025、《普通混凝土力学性能试验方法》GB/T50081-20026、《普通混凝土长期性能与耐久性能试验方法标准》GB/T50082-20097、《铁路混凝土工程施工技术指南》铁建设【2010】241号8、《铁路混凝土结构耐久性设计规范》TB10005-20109、《铁路隧道工程施工质量验收标准》TB 10417-200310、《铁路桥涵工程施工质量验收标准》TB 10415-2003二、设计说明1、工程概况：新建和顺至邢台铁路工程HXZQ-1标，全长43.128km，正线起始里程为D1K0+000～D2K45+508，阳涉联络线起始里程为LDK0+000～DK010+300。
本标段主要结构物：跨董榆公路特大桥、蔡家庄特大桥、三泉沟特大桥、清漳东源1号特大桥、清漳东源2号特大桥、清漳东源3号特大桥、清漳东源4号特大桥、七里滩沟大桥、许村特大桥、骆驼村大桥、白泉隧道、平松隧道、新村隧道、天河山隧道等。
主体结构物设计使用年限级别为一级，设计使用年限为100年。
2、环境类别和作用等级：无3、技术要求：设计强度等级25.0MPa，混凝土坍落度为140~180mm，胶凝材料330~360kg/m3。
4、耐久性要求：混凝土碱总含量不大于3.0kg/m3，氯离子含量不超过胶凝材料总量的0.10%，三氧化硫含量不超过胶凝材料总量的4.0%，56d电通量小于1500C。
5、使用部位：涵洞、桥梁、隧道、路基附属，（排水沟、沟槽身、混凝土块、道路、套拱、衬砌、仰拱、端墙墙身、顶帽、挡墙等）。
三、原材料选用水泥：石家庄曲寨水泥有限公司，P.O 42.5。
外掺料：国电河北龙山发电有限责任公司，F类II级粉煤灰。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
现代混凝土配合比全计算法设计软件使用说明
混凝土配合比设计是混凝土材料科学和工程应用的基础。
现代混凝土应包括高性能混凝土、高强混凝土、流态混凝土、泵送混凝土、自密实自流平混凝土和商品混凝土等。
以强度(水灰比定则)为基础的传统配合比设计方法不能满足现代混凝土的要求。
作者提出的"全计算法"是以强度、工作性和耐久性为基础建立了体积相关数学模型，通过严格的推导得到用水量和砂率的计算公式。
并且将其二式与水胶比定则相结合计算出混凝土各组分的配比和用量。
因此称谓全计算法。
全计算法的研究、应用和推广工作己近十年，广泛用于各种大型混凝土工程和近100个混凝土预拌站，取得了良好的技术经济效益。
为了便于广泛应用现制作成计算机软件。
国家版权局计算机软件著作权登记号2005SR00529
1.现代混凝土配合比全计算法设计模板(1) .
2.HPC混凝土配合比设计模板(2)
3..固定用水量法混凝土配合比设计模板(3)
4.卵石流态混凝土配合比设计模板(4)
一. 模板使用说明
1..模板适用范围：
现代混凝土配合比全计算法设计模版(表1)适用于高性能混凝土(HPC)、高强混凝土(HSC)、流态混凝土(FLC)、泵送混凝土、引气混凝土和商品混凝土、自密实自流平混凝土，防渗抗裂混凝土、细砂混凝土、以及其他现代混凝土。
2.有关参数的变化范围：
模板(1)中红色的数值是使用者根据混凝土施工工程的设计要求和混凝土原材料的性能指标应输入的设计参数(共12项)。
相关参数输入后，模板中自动生成混凝土系列配合比。
(1)..混凝土配制强度
fcu.p≥fcu.0+1.645σ
或 fco.p=fcu.0+10 (Mpa)
(2)水泥强度等级(Mpa)
配制HPC、HSC时：42.5、52.5;
配制FLC、商品混凝土时：42.5、32,5。
(3)浆体体积Ve
Ve=Vw+Vc+Vf+Va
式中：Vw、Vc、Vf、 Va－分别表示水、水泥、矿物细掺料、空气的体积用量(l/m3)。
配制HPC时：Ve=350 l/m3
配制FLC或其它混凝土时：Ve=305～335(l/m3)。
(4)干砂浆体积Ves
Ves=Vc+Vf+Va+Vs
式中：Vc、Vf、Va、Vs－分别表示水泥、细掺料、空气、砂子的体积(l/m3)。
Ves的大小取决于石子最大粒径(见6)。
(5)引气量和空气体积Va
非引气混凝土引气量为1.5%,Va=15 (l/m3);
引气混凝土引气量为3%～5%, Va=30～50(l/m3)。
(6)FA掺量(%)
矿物细掺料粉煤灰(FA)和矿渣(BSF)掺量10%～35%，超过35%需慎重考虑。
配制强度fcu.p＞100Mpa时掺硅粉5%～10%。
(7).UEA掺量(%)
在配制防渗抗裂混凝土和自密实混凝土时，膨胀剂掺量8%～12%。
但同时非限制强度下降10%～15%，因此在设计配合比时配制强度应提高3个级次(15Mpa)。
(8)混凝土容重
2360～2440kg/m3。
(9)配制强度差值
HPC: 10Mpa;FLC:5Mpa.
(10)初始坍落度(SLo)
泵送混凝土：16～18cm;
HPC、FLC： 18～22cm;
自密实自流平混凝土：22～24cm。
(11)基准用水量Wo
Wo－坍落度7～9cm的不掺外加剂的混凝土用水量，与石子最大粒径有关：
碎石最大粒径(mm) 20 25 31.5 40
Wo(kg/m3) 215 210 205 195
(12)砂子细度模数
采用中砂(Mx=2.60～2.80时可直接计算，若Mx变化较大应输入测定的Mx值。
如用特细砂配制流态混凝土。
砂率与细度模数的关系：SP=7.5×Mx+22.1 (%)
(13)石子最大粒径
石子最大粒径决定基准混凝土用水量(Wo)和干砂浆体积(Ves)：
碎石最大粒径(mm) 20 25 31.5 40
Wo (kg/m3) 215 210 205 195
Ves (l/m3) 450 430 420 405
(14)CSP的减水率η(%)
η=(Wo－W)/Wo+0.005×SLo－0.04 (×100%)
三.现代混凝土配合比全计算法设计步骤
1.配制强度
fcu.p≥fcu.0+1.645σ
或 fco.p=fcu.0+10 (Mpa)
2.水胶比
W/B=1/(fcu.p/Afce+B)
3.用水量
W=(Ve－Va)/(1+0.335/WB) (kg/m3)
4.胶凝材料用量
C+F=W/W/B=Q
C=(1－α)Q
F=ΑQ
式中：C、F、Q－分别为水泥、细掺料、胶凝材料的用量(kg/m3);
α－细掺料的掺量(%)。
5.砂率及集料用量
SP=(Ves－Ve＋W)/(1000－Ve)×100% (中砂Mx=2.60～2.80)
或SP=[(Ves－Ve＋W)/(1000－Ve)＋7.5×(Mx－2.80)]×100% (粗砂或特细砂)
S=(D－W－C－F)×SP (kg/m3)
G=D－W－C－F－S (kg/m3)
式中：SP－砂率(%); Mx－砂子细度模数
D－混凝土容重(kg/m3)
S、G－砂、石用量(kg/m3)
6.CSP掺量(%)
μ=((Wo－W)/Wo+0.005×SLo－0.04)×9.17% (浓度40%)
式中Slo－初始坍落度(cm)
7.混凝土配合比调整
四.其它混凝土配合比设计模板
HPC混凝土配合比设计模板(2)、固定用水量法混凝土配合比设计模板(3)和卵石流态混凝土配合比设计模板(4)是由模板(1)演变而成。
主要是为了便于操作。
固定用水量法适用于强度等级变化范围不大的混凝土配合比设计。
其优点是CSP掺量不变，便于计量和使用。
