南京市26号文实体检验用表
结构实体检测方案(五项检测方案)
银湖时代4#楼（1～15层）结构实体检测方案2019年2月26日金拓·银湖时代4#楼（1～15层）结构实体检测方案一、结构现场检测工程概况一览表二、检测项目、方法及确定原则结构实体检测内容主要包括：混凝土强度、钢筋保护层厚度、混凝土楼板厚度、剪力墙、楼板的钢筋间距和填充墙砌体植筋锚固力等。
（1）混凝土强度检测应涵盖所有设计强度等级。
混凝土设计强度等级C50及以上的所有竖向构件采用钻芯法检测，混凝土设计强度等级C45及以下的所有竖向构件和横向构件采用回弹法检测，地下室、首层和顶层必须检测。
回弹法检测时要求测区表面为混凝土原浆面，并应清洁、平整，不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面。
（2）钢筋保护层厚度可采用电磁感应法或剔凿法检测，对非悬挑梁板类构件应各抽取构件数量的2％且不少于5个构件进行检验；对悬挑梁应抽取构件数量的5％且不少于10个构件进行检验，当悬挑梁数量少于10个时，应全数检验；对悬挑板应抽取构件数量的10％且不少于20个构件进行检验，当悬挑板数量少于20个时，应全数检验；对选定的梁构件应对全部纵向受力钢筋的保护层厚度进行检验；对选定的板类构件应抽取不少于6根纵向受力钢筋的保护层厚度进行检验。
对每根钢筋应选择有代表性的不同部位量测3点取平均值。
（3）混凝土楼板厚度可采用电磁感应法或钻芯法检测，检测楼板应按有代表性的自然间抽取1％且不应少于3间，每块板检测三个点，悬挑板取距离支座0.1m处，沿宽度方向取包括中心位置在内的随机3点取平均值；其他楼板，在同一对角线上量测中间及距离两端各0.1m处，取3点平均值。
（4）钢筋间距检测采用电磁感应法，楼板X向、Y向钢筋间距及剪力墙水平分布钢筋和竖向分布钢筋间距。
检测楼层数量不少于建筑总楼层的30％，每楼层检测构件数量不少于该层构件总数的10%，且不少于三个；（5）填充墙砌体植筋锚固力检测采用非破坏性检验方法,按检验批抽检锚固钢筋样本最小容量进行检测。
宁建质字〔2016〕142号关于印发《房屋建筑结构工程施工质量实体检验管理办法(试行)》的通知
附件3：注：本样表为通用参考表，现场根据具体检验项目及数量可适当调整。
本表实际规格为400×300㎜。
附件4：- 1 -表1 混凝土碳化深度施工自检记录工程名称：江宁区汽车综合性能检测站东善分站3#综合厂房、地下室编号：注：1.施工单位宜在混凝土浇筑28天后及时进行碳化深度检验，并将检验结果及时报监理单位。
2.各测区碳化深度检验读数应精确至0.25mm，测区碳化深度值d i及平均碳化深度值d m应精确至0.5mm。
- 2 -表2 混凝土强度、碳化深度监理平行检验记录注：1.监理人员应在相关混凝土同条件养护试件达到等效养护龄期后，按照《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2011要求及时进行混凝土强度和碳化深度的平行检验。
2.如采用具备自动分析处理功能的回弹仪，应将仪器数据分析的打印件粘贴于本记录表反面，测点回弹值R i和测区平均回弹值R m可不在表中填写。
- 3 -表3 受力钢筋保护层厚度检验记录注：1.保护层厚度设计值一列填自受力钢筋外边缘起算的保护层厚度，当受力钢筋外侧有箍筋或构造分布筋时，其值应为设计要求的保护层厚度加外侧钢筋直径。
2、保护层厚度检验栏中，阴影格为测点检验数填写处，每根钢筋应测三处，取三处检验值的平均值作为该钢筋保护层厚度的检验值，填于阴影格下方的空白格中。
2.本表施工单位和监理单位应分开填写，检验结论中最后两条施工单位不勾选。
- 4 -表4 混凝土构件尺寸检验记录注：1.设计值一列中，h w为梁腹板高度，即梁高减去板厚的值。
板厚检验栏中，阴影格为测点检验读数填写处，每个板厚测点应检验三次，取三次检验读数平均值作为该测点的检验值，填于阴影格下方的空白格中。
2.本表施工单位和监理单位应分开填写，检验结论中最后两条施工单位不勾选。
表5 层高（净高）、轴线（轴距）检验记录工程名称：江宁区汽车综合性能检测站东善分站3#综合厂房、地下室注：1.设计值一列，净高检验时填结构层高减去结构板厚的值，轴距检验时分别填两个方向的轴线间距离减去构件边与轴线偏差的值。
工程实体质量检测实施细则
工程实体质量检测实施细则第一章总则第一条为全面落实总公司《铁路建设项目质量安全红线管理规定》（铁总建设〔2017〕310号）、《关于进一步做好质量安全红线管理有关工作的通知》（质监督察函〔2018〕1号）和公司《关于加强工程实体质量管理的通知》（司工函〔2018〕409号）等有关文件要求，准确掌握工程实体质量，及时发现质量隐患，结合公司实际，特制定本实施细则。
第二条本实施细则适用于公司在建铁路工程项目，其他工程项目可参照执行。
第二章机构设置第三条集团公司成立两个实体检测组，负责公司实体质量检测抽检与管理工作，检测人员主要由测试公司派员组成，每一检测组至少3人，实体检测组由公司工程部部长直接领导。
第四条各子公司根据实际情况成立实体检测组, 负责本单位实体质量检测的管理与检测工作，检测组的数量由各子公司根据项目数量、检测范围自行设置,但需满足公司对实体质量检测频率的相关要求，实体检测组由各子公司试验机构统一管理。
第五条各级实体检测组的检测人员应由熟悉隧道、桥涵、路基检测的试验人员组成，应具有工程类相关专业，且至少应有三年及以上工作经历。
第三章设备配置第六条公司实体检测组应配置隧道、桥涵、路基检测常用检测设备，其规格、型号及数量应满足表1中相关要求。
表1 公司检测组检测设备配置表第七条子公司实体检测组应配置隧道、桥涵、路基检测常用检测设备，其规格、型号及数量应满足子公司实体质量检测及表2中相关要求。
表2 子公司检测组检测设备配置表第四章工作内容第八条检测范围（一）公司实体检测组对公司范围内在建铁路工程项目每半年检测一次，其余项目视需要可另行安排检测。
（二）子公司实体检测组对子公司范围内所有在建铁路工程项目每半年全覆盖检测一次，其余项目视需要每年检测一次。
第九条检测内容、方法及频率（一）公司实体检测组抽检频率为本期已完实体工程量的20%进行抽检，检测内容与方法应符合下列要求。
1．隧道工程（1）初期支护（未施作二衬）①喷射混凝土强度采用钻芯法检测，每个作业面至少抽检1组。
工程实体质量情况检查表
工程实体质量情况检查表（表4）下面是赠送的广告宣传方案不需要的朋友可以下载后编辑删除！！！！！广告宣传方案每个人在日常生活中都有意、无意的接受着广告的洗礼，继而有意或无意的购买、使用广告中的产品和服务。
这是每个厂家所希望的，也是他们做广告的初衷。
当今社会的广告媒体大致分为：电视媒体、、电台媒体、报纸报刊媒体、网站媒体、户外广告媒体，以及最新的网吧桌面媒体。
那么，到底哪种媒体的宣传效果性价比最高呢，我们来做个分析；首先我们大概了解下各个媒体的宣传方式：电视媒体：优势：将广告直接插播在电视剧当中，是强迫式使受众接受，受众为了能够完整的看完自己所喜欢的节目，不得不浏览其中插播的广告，其二，由于小孩在懵懂的成长时期，易于接受颜色绚丽，变换节奏快的事物，电视广告更容易被小孩子所接受，这是电视广告的高明之处，也是其客户多，利润大的主要原因。
劣势：随着网络的发展，以及年轻人的生活方式的改变，电视广告的优势在日益削减。
当今月来越多的年轻人开始接受速食文化，篇幅过长的电视连续剧的受众逐渐衰减，由于年轻人的思维快捷，逐渐掌握了电视广告的播出时间，往往在广告播出的时间转换频道，避开广告的冲击。
电台媒体和户外广告就不用多做分析，大家想想你记住了几个电台的广告，记住了几个路边的广告就清楚了。
对于报纸报刊的广告，相信只有那些闲了没事的或者找工作的才会刻意去浏览广告。
宣传效果可以想象。
至于网站的广告，相信很多人会在电脑上设置软件直接将其屏蔽掉。
网站的广告过多也会直接影响到受众的心理，进而降低其网站的竞争力。
其次我们大致由高到低排列一下以上媒体的广告费用的名次（受众派名基本和费用排名一致）：电视媒体——户外广告——网站媒体——报纸报刊媒体——电台媒体最后来了解一下最新的网吧桌面媒体。
桌面广告的优势1、目标受众群体针对性强网吧媒体的受众主要是年轻一代，接受其信息的多为在校学生（大学生居多）和有一定经济收入的白领阶层，其主要特征是消费观和价值观趋于统一，追求时尚，消费能力集中，且具有很强的消费欲望，界定在感性消费，而非理性消费群体范畴。
工程实体质量检查记录表
当 钢筋的品种级别或规格需作变更 时，应办理设计变更文件 作业面上的受力钢筋间距、固定措 5 施，节点部位的箍筋间距，混凝土
保护层厚度
6 预应力钢筋 混凝土强度和试块留
7置
预 应力筋张拉锚固，锚固端处理及 锚具封闭
检查现场混凝土配合比实施情况， 计 量器具设置应用；预拌混凝土的 坍落度；混凝土试块取样部位、频 率、留置数量、养护环境、标识等
评价 基本 符合
不符 合
备注
项； 不符合
项
项； 不符合
项
项； 不符合
项
项； 不符合
项
项； 不符合
项
施工缝、温度缝、止 8 水带设置及处理
检 查施工缝、温度缝、止水带的位 置及细部处理情况
备注
9 预埋件 10 混凝土外观质量 11 穿墙螺栓的处理
对 照施工图，检查预埋件的位置、 标高、细部处理情况
检 查混凝土外观质量、抽查混凝土 构件尺寸偏差
检查穿墙螺栓是否焊接止水环，螺 栓 两端是否安装锥型槽预埋件；穿 墙螺栓处理完毕后混凝土孔洞是否 封闭完整

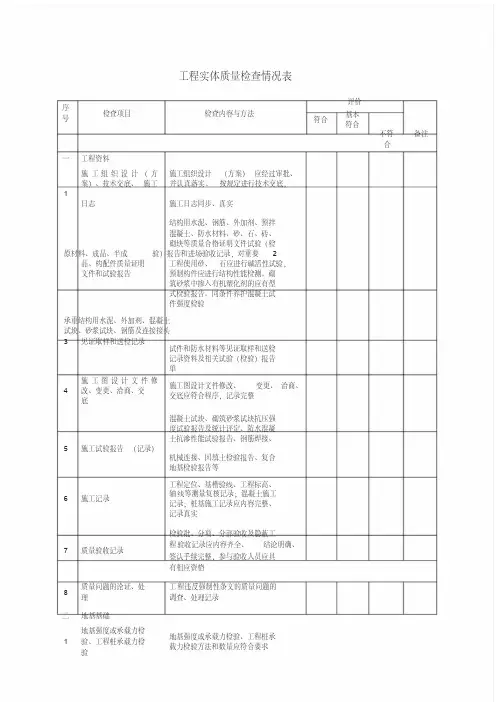

工程实体质量检查情况表
