铁合金安全防范措施三十条参考文本
铁合金安全防范措施三十条
铁合金安全防范措施三十条铁合金是一种用于冶金、钢铁等行业的合金材料，它具有增强硬度、强度和耐磨性能，因此广泛应用于各个领域。
然而，在生产和使用过程中，铁合金也会产生一定的安全隐患，因此需要采取一系列的安全防范措施来降低风险。
本文将介绍铁合金的安全防范措施，希望能对相关从业人员提供参考与帮助。
1. 加强员工培训对从业人员进行铁合金生产安全知识的培训和日常应急处理能力的提高，能有效降低事故发生的风险。
2. 严格执行操作规程对每项生产环节进行规范化，制定相应的操作规程，并确保从业人员严格遵守，避免疏忽大意导致事故的发生。
3. 建立严格的安全责任制明确责任分工、工作职责、事故处理程序等，确保生产过程中责任落实到位，事故责任明确。
4. 做好日常安全检查对铁合金生产过程中各个环节、各种设备进行日常安全检查，及时排除可能导致事故的隐患。
5. 排除静电环境由于铁合金的传输过程中会产生静电，容易引发火灾、爆炸等事故，因此，要排除静电环境，对输送管道进行接地处理。
6. 保持工作场所干燥铁合金的制备和运输过程中，要保持工作场所的干燥，避免水分对铁合金产生影响，引起化学反应，导致安全事故的发生。
7. 建立警示标志铁合金生产过程中，对生产区域和设备进行标识，以便管理人员对危险环境和危险设备进行有效管控和隔离。
8. 常备应急救援设备生产环节中预先配置应急救援设备，包括灭火器、呼吸器、急救药品等，能够在事故发生时保障及时救援。
9. 确保材料供应安全铁合金生产过程中，所使用的原材料和燃料必须经过质量检验和认证，确保材料供应安全，避免安全事故的发生。
10. 加强设备检查与维护对产品生产设备，定期进行维修、保养和更新，避免因设备故障而引起的事故风险。
11. 加强对铁合金爆炸、火灾等事故的预防和处置针对可能出现的火灾、爆炸等事故，进行全面的预防措施和应急处理准备。
12. 加强对铁合金储存的安全管理储存时严格按照规定分区存放，通过分类、避免混淆等方式，保证储存安全。

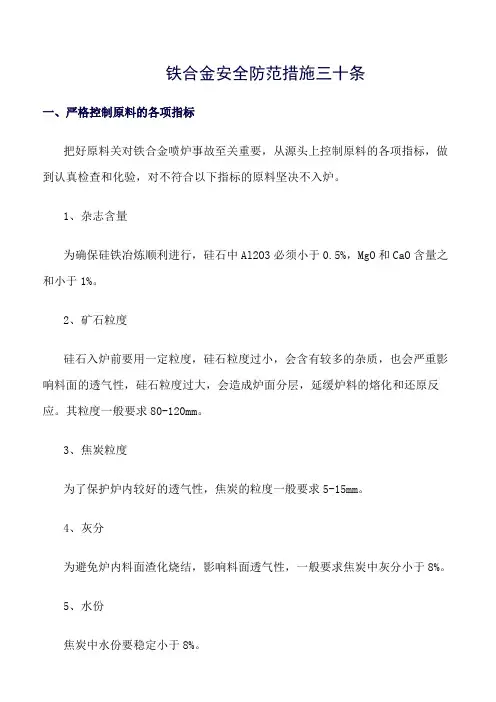

精选范文--铁合金安全防范措施三十条
铁合金安全防范措施三十条一、严格控制原料的各项指标把好原料关对铁合金喷炉事故至关重要，从源头上控制原料的各项指标，做到认真检查和化验，对不符合以下指标的原料坚决不入炉。
1、杂志含量为确保硅铁冶炼顺利进行，硅石中Al2O3必须小于0.5%，MgO和CaO含量之和小于1%。
2、矿石粒度硅石入炉前要用一定粒度，硅石粒度过小，会含有较多的杂质，也会严重影响料面的透气性，硅石粒度过大，会造成炉面分层，延缓炉料的熔化和还原反应。
其粒度一般要求80-120mm。
3、焦炭粒度为了保护炉内较好的透气性，焦炭的粒度一般要求5-15mm。
4、灰分为避免炉内料面渣化烧结，影响料面透气性，一般要求焦炭中灰分小于8%。
5、水份焦炭中水份要稳定小于8%。
6、电极糊在换季阶段，应及时调整电极糊的软化点、挥发份等指标，否则会影响电极焙烧质量，造成电极软断或硬断。
二、加强设备安全管理在生产过程中，设备设施的功能失效、设计安装的不合理、操作不当都是导致事故发生的直接原因。
7、电极筒加工制作规范要求，使用2mm以上厚度冷轧板，企业要根据不同炉型选择筋片数量、宽度以及导电面积，且电极筒连接处，应采用搭焊结构，电极筒要保持平整、光滑、无凹凸现象。
8、电极压放系统，淘汰弹簧式抱紧系统，必须采用液压式或气囊式上、下抱紧装置，并加装限位装置。
9、加装电极糊时必须保证电极糊干净、表面无污物（粉尘、灰尘），并要在电极筒上部加带有透气孔的防尘盖，否则将会影响电极焙烧质量。
10、上炉盖、圈梁冷却水进出水路宜单独设置，必须确保随时可以关闭。
圈梁制作要做应力消除处理，防止应受热导致焊缝拉开。
11、循环水进水槽应安装在作业人员便于操作的安全区域，且高度不宜超过1.5米。
12、矿热炉循环水加装释压报警装置，对水循环系统压力进行实时监测。
13、淘汰使用卷扬机拉运铁水包，尽可能使用自动行走牵引车拉运铁水包，铁水包要装有防倾倒设施，以防止牵引车因受力不均匀或轨道遇有障碍物，导致铁水包倾倒，导致现场作业人员被烫伤，甚至发生爆炸事故。

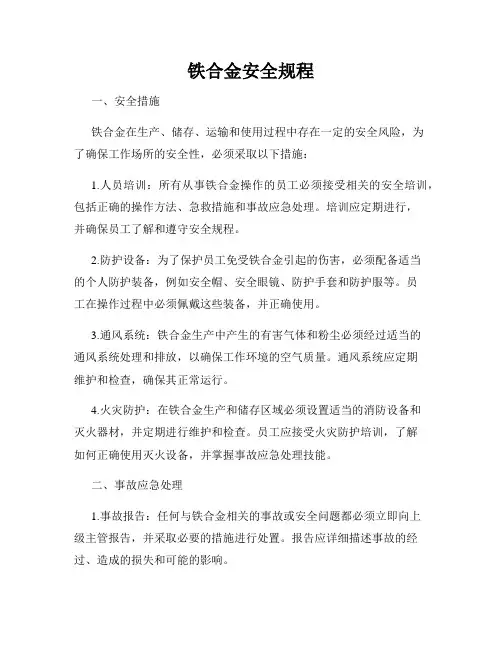

铁合金安全规程
铁合金安全规程一、安全措施铁合金在生产、储存、运输和使用过程中存在一定的安全风险，为了确保工作场所的安全性，必须采取以下措施：1.人员培训：所有从事铁合金操作的员工必须接受相关的安全培训，包括正确的操作方法、急救措施和事故应急处理。
培训应定期进行，并确保员工了解和遵守安全规程。
2.防护设备：为了保护员工免受铁合金引起的伤害，必须配备适当的个人防护装备，例如安全帽、安全眼镜、防护手套和防护服等。
员工在操作过程中必须佩戴这些装备，并正确使用。
3.通风系统：铁合金生产中产生的有害气体和粉尘必须经过适当的通风系统处理和排放，以确保工作环境的空气质量。
通风系统应定期维护和检查，确保其正常运行。
4.火灾防护：在铁合金生产和储存区域必须设置适当的消防设备和灭火器材，并定期进行维护和检查。
员工应接受火灾防护培训，了解如何正确使用灭火设备，并掌握事故应急处理技能。
二、事故应急处理1.事故报告：任何与铁合金相关的事故或安全问题都必须立即向上级主管报告，并采取必要的措施进行处置。
报告应详细描述事故的经过、造成的损失和可能的影响。
2.事故现场处理：在处理事故现场时，必须确保人员安全，并采取适当的应急措施。
例如，切断电源、隔离危险区域、提供急救等。
同时，记录现场情况、采取的措施和处理结果。
3.调查与分析：事故发生后，必须进行调查和分析，确定事故的原因和责任。
根据分析结果，采取相应的纠正措施，以防止类似事故再次发生。
三、运输安全1.包装和标识：铁合金在运输过程中必须进行适当的包装，以防止泄露和损坏。
包装应符合相关的法规和标准，并标明名称、成分、危害性和应急处理信息等。
2.运输工具：选择适合的运输工具和设备，确保其状态良好，并定期进行维护和检查。
运输过程中必须注意货物的固定和防护，以防止事故发生。
3.应急预案：在铁合金运输过程中，必须制定应急预案，并提供相应的应急设备和人员培训。
预案应包括事故应急处理程序、联系方式和相关当局的指导。
铁合金炉安全防范措施三十条
铁合金炉安全防范措施三十条一、严格控制原料的各项指标把好原料关对铁合金喷炉事故至关重要，从源头上控制原料的各项指标，做到认真检查和化验，对不符合以下指标的原料坚决不入炉。
1、杂志含量为确保硅铁冶炼顺利进行，硅石中Al2O3必须小于0.5%，MgO和CaO含量之和小于1%。
2、矿石粒度硅石入炉前要用一定粒度，硅石粒度过小，会含有较多的杂质，也会严重影响料面的透气性，硅石粒度过大，会造成炉面分层，延缓炉料的熔化和还原反应。
其粒度一般要求80—120mm。
3、焦炭粒度为了保护炉内较好的透气性，焦炭的粒度一般要求5—15mm。
4、灰分为避免炉内料面渣化烧结，影响料面透气性，一般要求焦炭中灰分小于8%。
5、水份焦炭中水份要稳定小于8%。
6、电极糊在换季阶段，应及时调整电极糊的软化点、挥发份等指标，否则会影响电极焙烧质量，造成电极软断或硬断。
二、加强设备安全管理在生产过程中，设备设施的功能失效、设计安装的不合理、操作不当都是导致事故发生的直接原因。
7、电极筒加工制作规范要求，使用2mm以上厚度冷轧板，企业要根据不同炉型选择筋片数量、宽度以及导电面积，且电极筒连接处，应采用搭焊结构，电极筒要保持平整、光滑、无凹凸现象。
8、电极压放系统，淘汰弹簧式抱紧系统，必须采用液压式或气囊式上、下抱紧装置，并加装限位装置。
9、加装电极糊时必须保证电极糊干净、表面无污物（粉尘、灰尘），并要在电极筒上部加带有透气孔的防尘盖，否则将会影响电极焙烧质量。
10、上炉盖、圈梁冷却水进出水路宜单独设置，必须确保随时可以关闭。
圈梁制作要做应力消除处理，防止应受热导致焊缝拉开。
11、循环水进水槽应安装在作业人员便于操作的安全区域，且高度不宜超过1.5米。
12、矿热炉循环水加装释压报警装置，对水循环系统压力进行实时监测。
13、淘汰使用卷扬机拉运铁水包，尽可能使用自动行走牵引车拉运铁水包，铁水包要装有防倾倒设施，以防止牵引车因受力不均匀或轨道遇有障碍物，导致铁水包倾倒，导致现场作业人员被烫伤，甚至发生爆炸事故。
铁合金冶炼安全生产范本（2篇）
铁合金冶炼安全生产范本铁合金冶炼是一项高温、高压、高风险的工艺过程，安全生产是保障企业员工生命安全和财产安全的首要任务。
为了规范冶炼安全生产工作，提高生产效率和工作质量，下面将介绍一份铁合金冶炼安全生产范本。
【一、生产设备的安全保障】1. 生产设备的完善与维护：确保冶炼设备及其相关设施的安全运行，严格按照设备操作手册和使用规程进行操作和维护。
2. 焊接与切割作业安全：在进行焊接和切割作业时，严格遵守焊接与切割安全操作规程，确保作业人员的人身安全和设备的完整性。
3. 机械设备的保养检修：定期对机械设备进行保养检修，排查设备存在的隐患，并及时采取相应的修复和维护措施。
4. 电气设备的安全维护：定期进行电气设备的巡检和维护，确保设备正常运行，杜绝电气事故的发生。
【二、制度和管理的安全保障】1. 安全生产责任制：建立完善的安全责任制度，明确各级管理人员、班组长和员工的安全责任，落实岗位责任，并定期对责任制度进行评估和改进。
2. 应急预案与演练：制定科学合理的应急预案，明确不同情况下的应急措施和责任分工。
定期开展应急演练，提高员工应急处理能力。
3. 安全培训教育：定期开展安全生产培训教育，包括安全操作规程、事故案例分析、安全意识培养等内容，提高员工的安全意识和技能。
4. 安全隐患排查与整改：定期对生产现场和设备进行隐患排查，并及时整改存在的安全隐患，确保生产安全。
【三、防火与防爆措施】1. 储存与使用易燃易爆物品的控制：建立物品储存登记与管理制度，对易燃易爆物品进行分类储存和规范使用，严禁乱堆乱放和违规使用。
2. 防火设施建设与维护：确保厂区内消防设施齐全、完好，并进行定期检查和维护，保证其正常运行。
3. 防火通道与疏散路线的畅通：保持生产区域、通道和疏散路线的畅通性，杜绝堆放杂物和阻碍安全疏散的行为。
4. 电气防爆与静电防护：采取有效的电气防爆和静电防护措施，减少电气和静电引发的火灾和爆炸事故风险。
【四、个人防护与岗位安全】1. 个人防护用品的配备：为每位员工配备符合国家标准的个人防护用品，并进行培训教育，确保正确佩戴和使用。
铁合金炉安全防范措施
铁合金炉安全防范措施为预防铁合金企业在生产过程中发生喷炉等生产安全事故，根据硅铁炉生产工艺、设备、原材料、辅助材料的危险性及生产操作岗位的特点，特制定《铁合金炉防范措施》，请各员工严格遵照执行。
一、严格控制原料的各项指标把好原料关对预防铁合金喷炉事故至关重要，从源头上控制好原料的各项指标，做到认真检查和化验，对不符合以下指标的原料坚决不入炉。
1、杂质含量为确保硅铁冶炼顺利进行，硅石中Al2O3必须小于0.5%、MgO和CaO含量之和小于1%。
2、硅石粒度硅石入炉前要用一定的粒度。
硅石粒度过小，会含有较多杂质，，也会严重影响料面的透气性，硅石粒度过大，会造成炉料分层，延缓炉料的熔化和还原反应，其粒度一般要求80-120mm。
3、焦炭粒度为了保护炉内较好的透气性，焦炭的粒度一般要求5-15mm。
4、灰分为避免炉内料面渣化烧结，影响料面透气性，一般要求焦炭中灰分小于8%。
5、水份焦炭中水份含量要稳定，且小于8%。
6、电极糊在换季阶段，应及时调整电极糊的软化点、挥发份等指标，否则将会影响电极焙烧质量，造成电极软断或硬断。
二、加强设备安全管理在生产过程中，设备设施的功能失效、设计安装的不合理、操作不当都是导致发生事故的直接原因。
7、电极筒加工制作要规范，使用2mm以上厚度冷轧板，企业要根据不同炉型选择筋片数量、宽度以及导电面积，且电极筒联结处，应采用搭焊结构，电极筒要保持平整、光滑、无凸凹现象。
8、电极压放系统，淘汰弹簧式抱紧系统，必须采用液压式或气囊式上、下抱紧装置，并加装限位装置。
9、加装电极糊时必须保证电极糊干净，表面无污物（粉尘、灰尘），并要在电极筒上部加带有透气孔的防尘盖，否则将会影响电极焙烧质量。
10、上炉盖、圈梁冷却水进出水路宜单独设置，必须确保随时可以关闭。
圈梁制作要做应力消除处理，防止因受热导致焊缝拉开。
11、循环水系统进水槽阀门应安装在作业人员便于操作的安全区域，且高度不宜超过1.5m。
铁合金炉安全防范措施三十条
铁合金炉安全防范措施三十条铁合金炉是一种用于冶炼合金的设备，它的作用是将原材料加热至高温，进行熔炼。
由于铁合金炉操作时存在比较大的危险性，所以在使用时需要高度重视安全问题。
本文将介绍铁合金炉安全防范措施三十条，以保障工作人员的安全。
1. 操作前要熟悉设备的构造和操作规程在进行铁合金炉的操作之前，必须了解设备的构造和操作规程，并按照规定进行操作，否则可能会导致严重的安全事故。
2. 检查设备是否完好无损在操作铁合金炉之前，需要仔细检查设备是否完好无损，如有问题需要及时处理。
3. 冷却水要保持畅通在冶炼过程中，炉体需要不断用冷却水进行冷却，所以冷却水的流通要保持畅通，避免水流不畅导致炉体过热。
4. 进料量要适当在进行熔炼时，要控制进料量适当，不能过量或过少，过量会导致炉体过热，导致爆炸，过少会导致炉体不足，影响熔炼效果。
5. 炉体中不能存在火种和易燃物品在进行铁合金炉操作时，要保证炉体中不存在火种和易燃物品，否则可能会引起爆炸等严重事故。
6. 不得立于炉体上方操作在进行铁合金炉操作时，不得立于炉体上方操作，以免发生炉杆等物品从高处坠落，伤及工作人员。
7. 经常对仪表进行检查在进行铁合金炉操作时，要经常检查仪表的使用情况，如有问题及时处理，并定期进行维护。
8. 操作人员要经过培训和考核在操作铁合金炉前，需要进行专业的培训和考核，以确保操作人员掌握必要的操作技能和安全知识。
9. 保持炉体周边的环境整洁在进行铁合金炉操作时，要保持炉体周边的环境整洁，避免杂物和容器影响操作。
10. 炉前要设置防护设备在进行铁合金炉操作时，必须设置防护设备，保障工作人员的安全。
11. 定期对电气设备进行维护在进行铁合金炉操作时，需要定期对电气设备进行维护，以确保设备的正常运转。
12. 炉体内必须坚持不停放料原则在进行铁合金炉操作时，要坚持不停放料原则，避免死料或卡料，引起严重事故。
13. 保持操作区域的通风良好在进行铁合金炉操作时，必须保持操作区域的通风良好，以避免烟尘等致癌物质对工作人员的影响。
电石铁合金安全防范措施
电石铁合金安全防范措施为预防电石企业在生产过程中发生喷炉、爆炸等生产安全事故，我局组织有关专家根据电石炉生产工艺、设备、原材料、辅助材料、产品的危险性及生产操作岗位的特点，特制定《电石炉技术防范措施30条》，请各企业严格遵照执行。
一、严格控制原料的各项指标把好原料关对预防喷炉事故至关重要，各企业从源头上控制好原料的各项指标，做到认真检查和化验，对不符合以下指标的原料坚决不入炉。
1、碳素材料中的水份含量半密闭电石炉采用自动上料系统的，碳素材料中的水份含量≤5%,采用人工上料的，碳素材料中的水份含量≤8%；密闭电石炉碳素材料中的水份含量≤2%。
企业没有原料烘干设备的，应构建能够储存2-3天的原料的库房或者罩棚，防止因雨季导致原料水份过高。
2、电极糊的选用电石生产企业使用电极糊要确保质量合格，在使用前应查看电极糊的化验单，合格后方可使用。
应选择具备一定规模的电极糊企业生产的产品。
电极糊粒度≤100㎜，严禁将整块电极糊直接加入电极筒内。
在换季阶段，应及时调整电极糊的软化点、挥发份等指标。
3、白灰中MgO的含量应尽量控制白灰中MgO的含量，尤其密闭炉应在1.6%以下。
4、白灰中粉末的含量要严格控制白灰中粉末的含量，对粉末含量高的白灰，必须经过筛分后方可进行投料，白灰中粉末的含量，必须控制在3%以下。
二、加强设备安全管理在生产过程中，设备设施的功能失效、设计安装的不合理、操作不当都是导致发生事故的直接原因。
4、循环水系统进水槽阀门应安装在作业人员便于操作的安全区域，且高度不宜超过1.5m。
5、电极筒上部应加装有防尘盖，并开设透气孔，以防止杂物进入电极筒，影响电极焙烧质量。
6、淘汰使用卷扬机拉运电石锅，尽可能使用自动行走牵引车拉运电石锅，牵引车要装有防倾倒设施，前后应设配重车。
7、电极压放系统，淘汰弹簧式抱紧系统，必须采用液压或气囊上、下抱紧装置，并加装限位装置，实现自动带电压放。
8、电石炉大修完毕送电前，应编制《开炉方案》，进行炉体、液压及压放系统、绝缘系统、冷却水循环系统、短网导电系统、出炉系统的验收，并且填写《验收确认表》备查；日常检修必须确保质量；把持器电极的检修必须注意导电接触元件的安装，必须确保与筋板自由平行，蝶形弹簧预紧力符合要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁合金安全防范措施三十
条参考文本
In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each
Link To Achieve Risk Control And Planning
某某管理中心
XX年XX月
铁合金安全防范措施三十条参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
一、严格控制原料的各项指标
把好原料关对铁合金喷炉事故至关重要，从源头上控
制原料的各项指标，做到认真检查和化验，对不符合以下
指标的原料坚决不入炉。
1、杂志含量
为确保硅铁冶炼顺利进行，硅石中Al2O3必须小于
0.5%，MgO和CaO含量之和小于1%。
2、矿石粒度
硅石入炉前要用一定粒度，硅石粒度过小，会含有较
多的杂质，也会严重影响料面的透气性，硅石粒度过大，
会造成炉面分层，延缓炉料的熔化和还原反应。
其粒度一
般要求80-120mm。
3、焦炭粒度
为了保护炉内较好的透气性，焦炭的粒度一般要求5-15mm。
4、灰分
为避免炉内料面渣化烧结，影响料面透气性，一般要求焦炭中灰分小于8%。
5、水份
焦炭中水份要稳定小于8%。
6、电极糊
在换季阶段，应及时调整电极糊的软化点、挥发份等指标，否则会影响电极焙烧质量，造成电极软断或硬断。
二、加强设备安全管理
在生产过程中，设备设施的功能失效、设计安装的不合理、操作不当都是导致事故发生的直接原因。
7、电极筒加工制作规范要求，使用2mm以上厚度
冷轧板，企业要根据不同炉型选择筋片数量、宽度以及导电面积，且电极筒连接处，应采用搭焊结构，电极筒要保持平整、光滑、无凹凸现象。
8、电极压放系统，淘汰弹簧式抱紧系统，必须采用液压式或气囊式上、下抱紧装置，并加装限位装置。
9、加装电极糊时必须保证电极糊干净、表面无污物（粉尘、灰尘），并要在电极筒上部加带有透气孔的防尘盖，否则将会影响电极焙烧质量。
10、上炉盖、圈梁冷却水进出水路宜单独设置，必须确保随时可以关闭。
圈梁制作要做应力消除处理，防止应受热导致焊缝拉开。
11、循环水进水槽应安装在作业人员便于操作的安全区域，且高度不宜超过1.5米。
12、矿热炉循环水加装释压报警装置，对水循环系统压力进行实时监测。
13、淘汰使用卷扬机拉运铁水包，尽可能使用自动行走牵引车拉运铁水包，铁水包要装有防倾倒设施，以防止牵引车因受力不均匀或轨道遇有障碍物，导致铁水包倾倒，导致现场作业人员被烫伤，甚至发生爆炸事故。
三严格执行操作技术要求
严格执行技术操作规程对预防事故具有重要作用。
14、新筑炉要严格执行砌炉规范，制定砌炉方案，底层炭砖至少3层，并要增设排气孔，待水份排完后及时对透气孔进行封堵。
15、炉体底部通风道建议采用工字钢。
16、炉壁砌筑要留有透气孔，开炉前严禁直接送电烘炉，应用木柴、焦炭烘炉24小时后，方可送电进行烘炉，以防止水汽无法排出，造成炉体变形，铁水烧穿炉底事故发生。
17、炉底耐火砖须采用干式砌法，以避免烘炉所产生
的水汽造成炭砖炭缝被撑开。
18、当需要利用拆炉用耐火砖时，应清除砖上的泥浆炉渣，并对旧砖进行晾晒，或烘干处理，经检验合格后，方可砌在矿热炉炉衬的次要部位。
19、电极筒压力环出现打火现象，必须要停电检修，并做技术处理，以防止发生刺火现象而损坏电极筒，导致流糊事故发生。
20、电极压放时间不得少于2小时，电极下放长度，每次不能超过100mm，以防止因电极焙烧不合格，造成电极硬断。
21、在出炉时严禁采用“防水炮”方式进行打通炉眼，建议企业使用开堵眼机。
22、出炉时应对定模、铁水包以新砌炉的出炉口进行烘干加温，严禁直接将铁水倒进冷模，以防止发生爆炸事故。
23、出炉口出完铁水后，堵炉眼使用的泥球，必须干湿适中，不能使用含水量过高的泥球，冬天要做好防冻处理严禁使用冻泥球，以防止发生爆炸事故。
四、其他技术防范措施
24、要根据所生产的产品不同，选择投入原料的颗粒度，硅铁、硅锰、镍铁等铁合金生产企业严禁将大量原料粉末投入炉中，以防止料面结壳，产生膨料或塌料现象。
25、车间各操作平台必须保持干净、绝缘、无积水、一楼工作面高处室外路10cm以上，厂房房顶无孔洞，防止大量雨水流到定模或铁水包上。
26、天禁止加装电极糊，平台应增设防雨设施。
27、对变压器的漏油要及时进行处理，并做好隔热防火措施，油压的压力表应设置在仪表操作室。
28、天车工必须持证上岗，起重机械应有超载限制器，行程限制器、缓冲器以及响铃联锁保护装置。
吊运高
温液体时，指挥、挂钩人员应距吊物5m以外，现场其他作业人员应远离危险区域。
29、企业配备的个人防护用品，必须防火隔热，炉前工和出炉工要佩戴有防护面罩的安全帽。
30、企业必须设置专职安全管理机构，并配备相应的专职安全生产管理人员，且管理人员应不少于企业员工总数的2%（不足50人的企业至少配备1人）。
请在此位置输入品牌名/标语/slogan
Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion。
