弱电综合布线时必须注意的问题
弱电综合布线施工技术交底
弱电综合布线施工技术交底一、引言弱电综合布线是现代化建筑中不可或缺的重要组成部分。
在建筑项目中，弱电布线的质量直接关系到建筑物通信、安全监控、网络传输等系统的正常运行。
因此，对弱电综合布线施工技术的交底显得尤为重要，只有掌握了正确的施工技术，才能保证工程的质量。
二、弱电综合布线施工技术概述1. 弱电综合布线的定义弱电综合布线是指在建筑物中对各类弱电系统进行布线，包括但不限于电视传输、电话线、室内网络、安防监控等系统。
2. 弱电综合布线的分类弱电综合布线可以根据其功能和应用进行分类，主要可以分为以下几类：电视传输系统、电话线布线系统、室内网络布线系统、安防监控布线系统、音频传输系统等。
3. 弱电综合布线的施工要求在进行弱电综合布线施工时，需要严格遵循以下要求：- 符合相关国家规范和标准；- 尽量避免强电干扰；- 根据需求进行合理布线，考虑布线路径和布线长度；- 采用合适的布线材料和设备；- 进行必要的测试和验收。
三、弱电综合布线施工技术交底的内容1. 弱电综合布线的工程方案在交底过程中，需要详细介绍弱电综合布线的工程方案，包括布线路径、布线长度、布线材料选用等内容。
同时，还需说明和解释针对不同系统的布线方案和特殊要求。
2. 弱电综合布线的施工流程交底中，需要详细讲解弱电综合布线的施工流程，包括准备工作、布线路径规划、布线材料准备、布线设备安装等内容。
同时，还需指导施工人员如何进行现场布线、接线、标识等操作步骤。
3. 弱电综合布线的质量控制弱电综合布线的质量控制是施工的重要环节。
在交底中，需要说明施工中的质量控制要点，包括合格材料的选用、正确的接线操作、测量和测试的方法等。
4. 弱电综合布线的安全措施施工过程中，需要特别强调安全措施。
交底时，要详细交代施工人员在弱电综合布线过程中应遵守的安全规定，如佩戴安全帽、穿戴防护手套等。
5. 弱电综合布线的验收标准在交底中，还需说明弱电综合布线的验收标准和方法，包括对布线质量、设备运行状态和接线连接等的验收方法和要求。

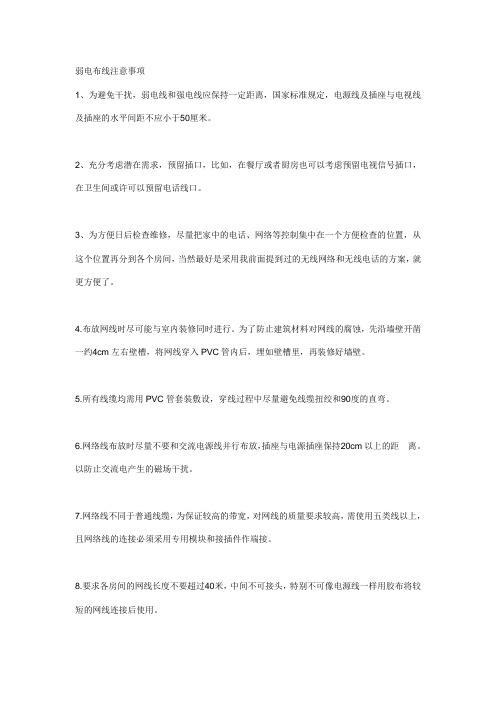

弱电布线注意事项
弱电布线注意事项1、为避免干扰，弱电线和强电线应保持一定距离，国家标准规定，电源线及插座与电视线及插座的水平间距不应小于50厘米。
2、充分考虑潜在需求，预留插口，比如，在餐厅或者厨房也可以考虑预留电视信号插口，在卫生间或许可以预留电话线口。
3、为方便日后检查维修，尽量把家中的电话、网络等控制集中在一个方便检查的位置，从这个位置再分到各个房间，当然最好是采用我前面提到过的无线网络和无线电话的方案，就更方便了。
4.布放网线时尽可能与室内装修同时进行。
为了防止建筑材料对网线的腐蚀，先沿墙壁开凿一约4cm左右壁槽，将网线穿入PVC管内后，埋如壁槽里，再装修好墙壁。
5.所有线缆均需用PVC管套装敷设，穿线过程中尽量避免线缆扭绞和90度的直弯。
6.网络线布放时尽量不要和交流电源线并行布放，插座与电源插座保持20cm以上的距离。
以防止交流电产生的磁场干扰。
7.网络线不同于普通线缆，为保证较高的带宽，对网线的质量要求较高，需使用五类线以上，且网络线的连接必须采用专用模块和接插件作端接。
8.要求各房间的网线长度不要超过40米，中间不可接头，特别不可像电源线一样用胶布将较短的网线连接后使用。
9.进户网络线可同进户电话线一起集中布放在大厅进门入口处预埋的弱电箱内。
各位DX在装修之前对电器的摆放设计到布线的设计，可一定要看准了否则。
嘿嘿，所以，我们首先需要做的就是画一个居室的平面图，然后将所有计划好的信息点标识在图上，之后将需要连通的线画到图中，并粗略计算出各种线缆的长度（宁长一丈不短一寸）。
物料的购买以PVC管材和各种线材为主，线材的要求：结实、质量好。
网线，这个当然不用说，不管以后是否需要1000M的速度，最好购买超5类双绞线，电话线就直接用双绞线代替了。
因为各种线缆要预埋在地下或墙体内长期使用，无法随意更换，因此，线缆的质量就显得尤为重要，切勿贪图一时省钱，而应从正规渠道购买线缆。
切记！切记！再来一个施工是应该注意的东东...好让大家能够按照这个标准来看DX门请的是否是准业人士了.这可是施工的细节哦....1.布线前应在每根导线两端贴上写有信息点标号的标签，且必须书写端正，清晰，标签牢固，不易脱落和退迹。
综合布线施工方案要点
综合布线施工方案要点
在进行综合布线工程时，一个完善的施工方案至关重要，它直接影响到整个布
线系统的性能和稳定性。
以下是一些关键要点，有助于确保综合布线施工的顺利进行和最终实现预期效果。
1. 网络拓扑规划
合理的网络拓扑规划是一个成功的综合布线工程的基础。
在开始施工前，应仔
细评估场地布局、用户需求等因素，设计出适合的网络拓扑结构，包括主干、分支、末端等各部分的布局。
确保布线路径清晰、合理，避免冗余和混乱。
2. 线缆选择
在选择线缆时，应根据实际需求和使用环境选择适合的类型。
考虑网络速度、
传输距离、抗干扰能力等因素，选择合适的线缆规格和材质，确保信号传输的稳定性和可靠性。
3. 综合布线设备
在布线过程中，需要使用各种综合布线设备，如连接器、配线架、标签等。
选
择高质量的设备，按照规范进行安装和连接，确保设备的性能和可靠性。
4. 安全考虑
在进行综合布线施工时，安全始终是首要考虑因素。
施工人员应遵守相关安全
规范，佩戴必要的个人防护装备，确保施工过程中不会发生意外或造成人员伤害。
5. 施工质量检验
完成综合布线施工后，应对整个系统进行全面的质量检验。
检查线缆连接是否
牢固、设备是否正常运行等，确保整个系统符合设计要求，并且能够正常工作。
结语
综合布线施工是一个关键的工程环节，它直接影响到整个网络系统的性能和稳
定性。
通过合理规划、精选材料、安全施工和质量检验，可以确保综合布线工程的顺利进行和最终取得成功。
在实施综合布线工程时，务必严格按照施工方案要点进行操作，以确保工程质量和效果的达标。
弱电系统综合布线十大规定
弱电系统综合布线十大规定
1、配线时，相线与零线的颜色应不同；同一机房或设备间相线（L）颜色应统一，零线（N）宜用蓝色，保护线（PE）必须用黄绿双色线。
过流一般铜芯线为6A/平方,铝芯线为：3A/平方,计算电源供电线缆的粗细可以此标准计算。
2、导线间和导线对地间电阻必须大于0.5MΩ。
3、所有线路必须全程穿管或走线槽，不便于管或走线槽的部位应给采取适当的保护措施，并且布线要美观大方、横平坚直、劳固结实。
4、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。
5、所布线路上存在局部干扰源，且不能满足较小净距离要求时，应采用钢管。
6、暗管直线敷设长度超过30米时，中间应加装过线盒。
7、暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。
连续弯曲超过2次时，应加装过线盒。
所有转弯处均用弯管器完成，为标准的转弯半径。
不得采用国家明令禁止的三通四通等。
8、暗管弯曲半径不得小于该管外径的6~10倍。
光缆一般不得小于管径的10-15倍并且缆尾必须缠上电胶布。
9、在暗管孔内不得有各种线缆接头。
10、电源线配线时，所用导线截面积应满足用电设备较
大输出功率。
弱电系统综合布线的十大规定是根据弱电系统来规范地，十分的严谨有效，希望大家在弱电系统综合布线时能够遵守规定，这样才能做到尽善尽美。
智能家居弱电布线设计注意事项,避免踩雷!
智能家居弱电布线设计注意事项，避免踩雷！近两年来，智能家居犹如“一夜成名”般，迎来一个火爆的智能家居潮流。
因此，每天需要施工的智能家居综合布线项目只多不会少，那么在我们进行智能家居弱电布线设计环节时，有什么需要注意的的呢？以下几个方面尤为重要：智能家居（英文：smart home，home automation）是以住宅为平台，利用综合布线技术、网络通信技术、安全防范技术、自动控制技术、音视频技术将家居生活有关的设施集成，构建高效的住宅设施与家庭日程事务的管理系统，提升家居安全性、便利性、舒适性、艺术性，并实现环保节能的居住环境。
1、局域网系统众所周知，网络信息时代对家居生活产生了重要的影响，我们应跟上时代的脚步为新居组建小型局域网络，以应对家人上网、信息家电接入网络、远程网络监控等需求。
在家里组建小型局域网络，只需申请一根上网宽带线路，让每个房间都能够用电脑同时上网。
另外，随着家电网络化的趋势，网络影音中心、网络冰箱、网络微波炉、网络视频监控会陆续出现，这些设备都可以找就近网络接口接入网络。
布线关键所在：我们要建的局域网是一个星形拓朴结构，任何一个节点或连接电缆发生故障，只会影响一个节点，在信息接入箱安装起总控作用的RJ45配线面板模块，所有网络插座来的线路接入配线面板的后面，信息接入箱中还应装有小型网络交换机，通过RJ45跳线接到配线面板的正面接口。
为现在上网和以后大量面世的网络信息家电预留网络信息接口，需要每间房都至少有两个网络接口：一是可用作网络、二是可用作电话，这是基于网络和电话复用和互相线路备份的要求。
包括RJ45配线面板、双绞线、RJ45信息模块，都要选择当前流行的传输介质，可以应对现在和将来的需要。
2、家庭影院系统家庭影院系统是现代家居娱乐的首选，组建家庭影院系统应是众多家庭的选择。
家庭影院是指在家中能够享受到与电影院相同或相近的清晰而绚丽多彩的图像，充满动感和如同现场的声音效果。

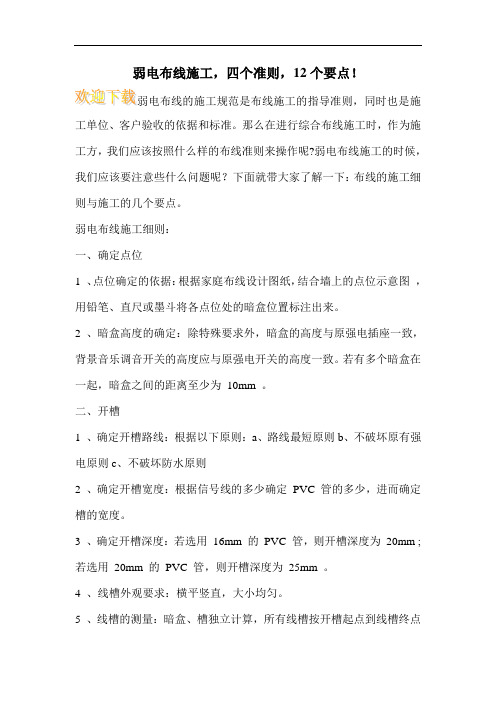

弱电布线施工,四个准则,12个要点!
弱电布线施工，四个准则，12个要点！工单位、客户验收的依据和标准。
那么在进行综合布线施工时，作为施工方，我们应该按照什么样的布线准则来操作呢?弱电布线施工的时候，我们应该要注意些什么问题呢？下面就带大家了解一下：布线的施工细则与施工的几个要点。
弱电布线施工细则：一、确定点位1 、点位确定的依据：根据家庭布线设计图纸，结合墙上的点位示意图，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
2 、暗盒高度的确定：除特殊要求外，暗盒的高度与原强电插座一致，背景音乐调音开关的高度应与原强电开关的高度一致。
若有多个暗盒在一起，暗盒之间的距离至少为10mm 。
二、开槽1 、确定开槽路线：根据以下原则：a、路线最短原则b、不破坏原有强电原则c、不破坏防水原则2 、确定开槽宽度：根据信号线的多少确定PVC 管的多少，进而确定槽的宽度。
3 、确定开槽深度：若选用16mm 的PVC 管，则开槽深度为20mm ;若选用20mm 的PVC 管，则开槽深度为25mm 。
4 、线槽外观要求：横平竖直，大小均匀。
5 、线槽的测量：暗盒、槽独立计算，所有线槽按开槽起点到线槽终点测量，线槽宽度如果放两根以上的管，应按两倍以上来计算长度。
三、综合布线1 、确定线缆通畅：a、网线、电话线的测试：分别做水晶头，用网络测试仪测试通断b、有线电视线、音视频线、音响线的测试：分别用万用表测试通断c、其他线缆：用相应专业仪表测试通断2 、确定各点位用线长度：a、测量出配线箱槽到各点位端的长度b、加上各点位及配线箱槽处的冗余线长度：各点位出口处线的长度为200mm - 300mm 。
3 、确定标签：将各类线缆按一定长度剪断后在线的两端分别贴上标签，并注明：弱电种类-房间-序号4 、确定管内线数：管内线的横截面积不得超过管横截面积的80%。
四、封槽1 、固定暗盒：除厨房、卫生间暗盒要凸出墙面20mm 外，其他暗盒与墙面要求齐平。
几个暗盒在一起时要求在同一水平线上。
住宅弱电 注意事项
住宅弱电注意事项
在进行住宅弱电施工时，有一些重要的注意事项：
施工场地和技术移交：弱电施工单位办理装修标高线交接需要和土建单位确认，所有室内墙面必须弹出1m线。
弱电施工单位安装电线管预埋需和机电预埋单位进行排查是否有错漏。
材料管控：专业材料进场时，项目主管工程师应按设计阶段对确定密封的材料样品进行核对，核对材料的型号、规格、色号、环保指标，符合要求后方可进场。
布线中要注意导线的敷设：按装饰设计规定进行施工，线路的短路保护、过负荷保护、导线截面的选择，低压电气的安装应按国家现行标准进行。
信号电缆与电力电缆交叉时，宜成直角；当平行敷设时，其相互间的距离应符合设计规定。
在同一线槽内的不同信号、不同电压等级的电缆，应分类布置；对于交流电源线路和连锁线路，应用隔板与无屏蔽的信号线路隔开敷设。
明敷配管不应采用熔焊跨接，应采用设计指定的专用接下来线卡子跨接。
弱电防雷接地施工注意事项：弱电系统的接地，按用途分有保护性接地和功能性接地。
保护性接地分为：防电击接地、防雷接地、防静电接地和防电蚀接地；功能性接地分为：工作接地、逻辑接地、屏蔽接地和信号接地。
弱电布线要求
综合布线要求1:布局要合理,尽量减少交叉走线,容易造成电缆短路,但是交叉步线是必须要遇到的,能少则少2:根据电脑的多少预先判断电缆长度,如果每台机器间隔一米.请不要用超长的线连接,那样不便清洁,也不方便管理3:做好防火,防水漏电措施,这是必须的.网线如果有条件的话,可以埋在墙里穿线要求一、穿线准备1.检查管槽穿线前要严格进行穿线检查，具体要求参见相应的管槽检查要求，下面罗列的是严重影响穿线质量和进度的几个管槽质量问题：Ø 管槽规格小。
Ø 接口处有毛刺。
Ø 埋地安装管槽阻塞、有水等。
埋地管槽穿线前必须全面试穿。
2. 文档准备Ø 布线系统系统图Ø 布线系统平面图Ø 穿线技术要求Ø 空白穿线报告3.穿线组织策划Ø 理解布线系统总体结构，不要穿错路线。
Ø 能明确区分要敷设的各种电缆，不要用错电缆。
Ø 熟悉电缆要经过的管路。
Ø 有丰富的穿线经验，懂得预防典型的影响穿线质量和进度的问题。
Ø 理解并牢记我们对于综合布线系统电缆敷设的特殊要求。
Ø 思路清晰，把信息点分组，一组一组地敷设，不多穿，不漏穿。
每组应不超过20个信息点，否则同时穿放的电缆量大，穿放费力容易导致电缆损伤，也容易缠绕、打结，非常影响进度。
Ø 忠实严谨地做标号，并记录长度刻度。
Ø 严格地组织测试，用万用表逐条电缆测通断。
4.穿线技术要求所有的钢管口都要安放塑料护口。
穿线人员应携带护口，穿线时随时安放。
余长：电缆在计算机出线盒外余长30cm，余线应仔细缠绕好收在出线盒内。
在配线箱处从配线柜入口算起余长为配线柜的（长+宽+深）。
分组绑扎：余线应按分组表分组，从线槽出口捋直绑扎好，绑扎点间距不大于50cm。
不可用铁丝或硬电源线绑扎。
转弯半径：50芯电缆转弯半径应不小于162mm。
垂直电缆通过过渡箱转入垂直钢管往下一层走时要在过渡箱中要绑扎悬挂，避免电缆重量全压在弯角的里侧电缆上，这样会影响电缆的传输特性。
综合布线工程常见问题与解决方法2016-12-20
ĦU W：综合布线工程一些常见问题及解决方法，本文出现的问题大家一般都会遇到，仔细看看吧！正文：一、常见问题1.1设计方面的问题智能化建筑弱电综合布线方案在设计过程中,所暴露出的问题主要有以下几点。
其一，弱电设计和土建设计的尺寸没有实现统一,影响了消防监控室安装位置的科学性，致使弱电设备的安装、维护距离不符合国家相关规定，后期还需要按规定进行改进，增加了二次施工的费用。
其二，弱电设备布线方案在设计过程中，平面图与信息图中传递的信息没有维持一直，导致电视系统、电话系统弱电系统的信息点、传感点、用户面板等指标的数量上存在差异。
其三，在智能建筑弱电综合布线设计过程中，设计人员遗漏了个别控制、信号的连接点。
例如，基于设计人员的失误，建筑的保安监控系统与机电设备之间的连接点没有设置，如果该连接点遗漏，在保安系统的使用过程中，就会出现远程无法启动、远程监测无法进行、远程数据无法及时传输等相关问题，使得小区保安监控系统的实际功能大打折扣。
1.2材料设备方面的问题(I)采购人员在采购材料和设备时，没有查看产品的合格证和出厂证明，购买了质量不合格的材料;(2)批量采购材料时，没有进行采购材料测试，材料的质量不合格；(3)进口材料没有查看合格证明和复试证明；(4)材料、设备的上市证明确实；(5)材料的投放、保养、储存没有按照相应的规定执行；(6)在施工过程中，所使用的材料、设备十分落后；(7)施工过程中所使用的设备、结构组网没有达标；(8)个别设备的检验结果不合格,个别组网测试结果不合格。
13各个子系统之间的接口问题智能建筑弱电设备之间存在着受控设备与控制器之间的接口问题。
但是在实际的工程实施过程中，接口问题也是很难解决的问题。
主要存在各个承包商之间相互推脱责任、接口技术不成熟、缺乏统一质量要求标准等突出问题。
如果接口处不能妥善处理，最直接的影响就是接口不良,影响信息传递和信号输出。
二、解决方法2.1设计审查为了确保只能建筑弱电综合布线工程的施工质量,必须提高弱电综合布线工程的设计方案的科学性。
弱电综合管网及综合布线工程施工要求
弱电综合管网及综合布线工程施工要求一、一般规定1.1 本章适用于弱电综合管网及综合布线工程的工程实施、调试、检测、质量控制。
1.2 弱电综合管网及布线工程范围包括：区域综合外网、室内综合管网和综合布线工程。
区域综合外网工程由管道、电缆隧道、电缆沟、人（手）孔、引入与引出配管、室外交接箱等组成；室内综合管网由弱电间、线槽、配管、配线箱、接线盒、智能配线箱、管网支架等组成；综合布线工程主要包括用于建筑弱电系统及综合布线的主干线缆、水平线缆、用户配线、各类配线模块、机柜等。
1.3 本章规定依据现行国家规范与标准《综合布线系统工程设计规范》GB50311-2016、《综合布线系统工程验收规范》GB50312-2016、《民用建筑电气设计规范》JGJ16-2008、《建筑电气工程实施质量验收规范》GB50303-2015、《通信管道与通信工程设计规范》GB50373-2006的要求编制，并与其配套使用。
二、施工准备2.1 区域综合外网工程施工前检查应符合以下要求：1. 施工前进行图纸会审、技术交底。
2. 编制施工方案，明确施工方法及质量标准。
3. 所有材料规格、型号应满足设计文件和技术规范的要求，并有产品合格证及检测报告，使用前由施工单位会同建设单位或监理单位组织进场检验。
4. 施工工具齐备、完好。
5. 室外管道应按通信管道工程验收的相关规定进行检验。
2.2 室内综合管网工程施工前检查应符合以下要求：1. 施工前应依据施工图并结合施工现场实际条件将弱电各系统的线槽、线管进行综合布置、合理安排。
完成与建筑结构、建筑装饰装修、通风与空调，建筑电气和弱电等专业的接口确认。
2. 所有材料规格、型号应符合设计要求，并有产品合格证及检测报告。
3. 根据支架、吊架所承荷载，确定支架、吊架的规格，在线槽订货时应向厂家作技术交底，支架、吊架和线槽宜由厂家统一加工并供货，应做防腐处理。
4. 线槽内外表面光滑无毛刺，无扭曲、翘边等变形现象，保护层完整，无锈蚀、脱落等现象。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
工程设计将对布线全过程产生决定性的影响，故设计者应认真审慎，做充分地调查研究，收集相关资料（包括建筑物的一些图纸资料、装修的图纸资料以及其它工程的资料，还有布线方面的资料等等），并应该充分考虑到经济条件、应用需求、施工进度要求等各个方面。
工程布线时须注意以下几点：
一、线材选购
一般情况下我们建议音视频传输选择使用75欧姆（64线屏蔽网）同轴电缆，网络数据传输选择超五类双绞屏蔽线，BNC接头选用75欧姆（可焊接）或50欧姆（可用螺丝固定）两种。
二、音视频线路铺设
三、基带同轴电缆
同轴电缆以硬铜线为芯，外包一层绝缘材料。
这层绝缘材料用密织的网状导体环绕，网外又覆盖一层保护性材料。
有两种广泛使用的同轴电缆。
一种是50欧姆电缆，用于数字传输，由于多用于基带传输，也叫基带同轴电缆；另一种是75欧姆电缆，用于模拟传输。
我们通常选用75欧姆电缆是因为目前多数摄像机输出信号为模拟信号，这样抗干扰能力强。
与BNC 接头相连接的时候必须要保持接头与线头连接紧密，绝对不允许线头有裸露在外面部分，否则可能烧毁摄像机或NVS主板。
四、网络线路铺设
接线图：它验证正确的线对连接。
必须遵照EIA 568A或568B的定义。
长度：长度指连接的物理长度。
在包括了电缆厂商所规定的NVP值最大误差和用来进行长度测量的TDR技术所带来的误差后，测量长度的误差极限是：
Channel：100m＋15％×100m=115m
Basic Link：94m＋15％×94m=108.1m
注：TIA（通讯工业协会）制定了EIA/TIA568A TSB－67标准，它适用于已安装好的双绞线连接网络。
TSB－67中定义的“连接”模型标准定义了两种连接模型Channel和基本连接(Basic Link)。
Channel定义了标准对端到端（含用户末端电缆）传输的要求
例：机房地板走线方案
走线方案1：开启式插座
采用开启式插座，插座大小相当于主板的九分之一(即一个子板大小)，插座的一边有和主板边角相同的凹槽，盖板可以直接搭在插座边角上，从而将插座和地板固定在一起。
优点：操作简单，只需简单的手工锯、螺丝刀即可轻松完成布线进度快，一般300－500点/天/人开启式插座容量大于普通插座，布线单位成本大大降低
适用范围：建议所有强电采用开启式插座，部分重要弱电信息点采用开启式插座。
走线方案2：走线口
在主板或盖板任意位置，开?50mm圆孔，并搭配塑料走线口。
弱电可以直接穿出使用，强电可以在引出后接插线板，或者引到隔断底部另接塑料面板。
优点：成本低，2－3元/个穿线量大，一个孔可出5－10根线缆施工简单，普通开孔工具即可完成,进度达800-1000点/天/人
适用范围：所有弱电信息点都可以采用此方式，部分强电视情况也可使用走线口
走线方案3：普通弹起式地插座
在房间内任意位置根据需要将弹起式地插座固定在地面上，铺装地板过程中遇到插座时即切割地板。
优点：
1、能够使用市场上所有的弹起式地插座，容易采购，成本低。
2、根据需要任意布线，不局限于地板的位置和形状。
适用范围：所有强弱电信息点（只用于50mm高度地板）。
