【物理】天津市益中学校九年级上册期末精选试卷检测题
天津市初中物理九年级全册期末检测题(答案解析)
一、选择题1．能源、信息和材料是现代社会发展的三大支柱，下列有关说法中正确的是（）A．核电站利用的核能与太阳能的产生方式相同B．光纤通信是激光利用光的折射原理来传递信息的C．煤、石油和天然气是一次能源，也是不可再生能源D．我国自主研发的北斗卫星定位系统，主要是用超声波来传递信息的2．关于核电站，下列说法正确的是（）A．使用的燃料是煤和石油B．反应堆中发生的是可以控制的核裂变C．反应堆中发生的是可以控制的核聚变D．产生的核废料可以当作生活垃圾来处理3．下列说法正确的是（）A．图甲，“倒车雷达”、“手机接打电话”都是利用了蝙蝠回声定位原理B．图乙，盆景自动供水装置是根据液体流速越大的位置压强越小的原理，使得水不会全部流掉而保留在瓶中C．图丙，发生双线触电事故时，漏电保护器会自动断开开关切断电源，对人体进行保护D．图丁，当带有磁条的卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，读出磁条上的信息4．以下说法中正确的是（）A．“倒车雷达”是利用了红外线B．“声呐”是利用了电磁波在水中传播的距离较远制成的C．“移动电话”是利用了超声波D．医院中利用紫外线灯杀菌消毒，其产生的紫外线是电磁波5．对下列四幅图的表述正确的是()A．图甲中，闭合开关，小磁针静止时N极指向右侧B．图乙中，闭合开关，滑动变阻器滑片P向右侧滑动时，弹簧测力计的示数变小C．如图丙是发电机的工作原理图D．如图丁是电动机的工作原理图6．如图所示，小磁针静止在螺线管附近，闭合开关后，下列判断正确的是（）A．通电螺线管的右端为N B．通电螺线管外S点磁场的方向向左C．小磁针顺时针旋转90°D．小磁针逆时针旋转90°7．如图是物理课本部分插图，关于这些插图的说法，正确的是（）A．图中，是汽油机的做功冲程，表示内能转化为机械能B．图中，电源短路，容易烧坏电源，应该避免C．图中，比起白炽灯，节能灯耗电要多得多D．图中，人没有接触高压电线不会触电8．如图所示的家庭电路中，正常发光的两盏灯突全部熄灭，用测电笔分别插入三线插座的左右两孔，氖管均发光，造成这一现象的原因可能是（）A．两灯的灯丝都烧断了B．三线插座的接地线断了C．进户的火线熔丝断了D．进户的零线熔丝断了9．如图所示的电路中，电源电压保持不变。
天津市九年级(上)期末物理卷(解析版)(初三)期末考试.doc
天津市九年级（上）期末物理卷（解析版）（初三）期末考试姓名:_____________ 年级:____________ 学号:______________题型选择题填空题简答题xx题xx题xx题总分得分一、xx题（每空xx 分，共xx分）lA．电饭煲 B．微波炉 C．电热水器 D．节能台灯【答案】D【解析】解：A、电饭煲的额定功率约为1000W，不符合题意；B、微波炉的额定功率约为2000W，不符合题意；C、电热水器的额定功率大约为2000W，不符合题意；D、节能灯的电功率约为10W，符合题意．故选D．【点评】本题除对额定功率理解外，还必须要对常见电器的功率有一定了解才能做出解答．熟悉常见家用电器的额定功率，注意平时在学习和生活中的知识积累．【题文】如图所示，塑料梳子与头发摩擦后能吸引碎纸屑，经检验梳子所带的电荷为负电荷，则下列说法正确的是（）A．梳子失去了一些电子 B．梳子得到了一些电子C．头发得到了一些电子 D．头发和梳子间没有电子转移【答案】B【解析】解：头发与塑料梳子摩擦，塑料梳子的原子核对核外电子的束缚能力比头发的原子核对核外电子的束缚能力强．两者摩擦时，塑料梳子的原子核将头发的核外电子夺了过来，从而塑料梳子由于带了多余的电子，而带负电．头发的正电荷并没有增加，只是由于负电荷的减少，导致l由于异名磁极相互吸引，同名磁极相互排斥，所以小磁针的N极将远离螺线管的N极，小磁针的S极将靠近螺线管的N极，故是逆时针转动．故选A．【点评】安培定则共涉及三个方向：电流方向、磁场方向、线圈绕向，告诉其中的两个方向可以确定其中的另一个方向．【题文】城市下水道井盖丢失导致行人坠入下水道的悲剧时有发生，令人痛心．为此，某同学设计了一种警示电路：在井口安装一环形灯L，井盖相当于开关S；正常情况下（S闭合），灯L不亮；一旦井盖丢失（S断开），灯L即亮起，以警示行人．图中电路符合要求的是（）评卷人得分A． B．C． D．【答案】B【解析】解：A、由图可知S闭合时，电磁铁有磁性，被控制电路也闭合灯泡发光，S断开时电磁铁无磁性，被控制电路断路灯泡不发光，故A不符合题意；B、由图可知S闭合时，电磁铁有磁性，被控制电路断路灯泡不发光，S断开时电磁铁无磁性，被控制电路闭合灯泡发光，故B符合题意；C、由图可知S闭合时，电磁铁有磁性，被控制电路也闭合灯泡发光，S断开时电磁铁无磁性，被控制电路断路灯泡不发光，故C不符合题意；D、由图可知S闭合还是断开时，被控制电路的灯泡始终发光，故D不符合题意．故选B．【点评】明白控制电路和被控制电路的工作原理是解决本题的关键．【题文】沈倩同学将L1和L2串联在电路中，如图所示，两盏灯分别标有“36V，P1W”和“36V，P2W”，他闭合开关后，发现灯L1亮了而灯L2不亮，当他用一根导线并联接在灯L1的两端时，发现灯L2亮了而灯L1却不亮了，下列分析正确的是（）A．L1灯丝一定断路了B．L2灯丝一定短路了C．L1灯电阻一定比L2灯电阻大得多D．L1灯的额定功率一定比L2灯的额定功率大得多【答案】C【解析】解：用一根导线并接在灯L1的两端时，发现灯L2亮了而灯L1不亮，说明L2没有被短路，因此导致L2不亮的原因只能是实际功率太小；串联电路中处处电流相等，并且L2的实际功率太小，由P=I2R可得，串联电路中的用电器的功率之比等于电阻之比，因此灯L1的电阻一定比灯L2的电阻大得多．故选C．【点评】本题考查实际功率以及电路故障问题，关键是能根据灯泡的发光情况判断电路问题所在，然后根据串联电路特点以及功率的计算公式分析出根源所在，注意影响灯泡亮度的依据是灯泡的实际功率，当实际功率远远小于额定功率时，灯泡不会发光．【题文】李明同学做电学实验，通过改变滑动变阻器接入电路的电阻大小，测量并记录了多组电压表和电流表的示数，如表所示，根据数据分析，图中所示的电路图可能是（）U/A0.30.60.91.21.51.8I/A0.450.400.350.300.250.20A． B． C． D．【答案】C【解析】解：A、根据电路图可知，电压表测量定值电阻两端电压，当电压表示数变大时，电流表示数也变大，且比值不变，故A不符合题意；BD、根据电路图可知，电压表测电源的电压，示数不变，故B、D不符合题意；C、根据电路图可知，电压表测量滑动变阻器两端电压，电流表测量电路中的电流，当电压表示数变大时，说明变阻器接入电路的阻值增大，则电流表示数减小，且比值改变，故C符合题意．故选C．【点评】题考查了串联电路的特点和欧姆定律的应用，关键是会分析表格中的数据得出电表所测的电路元件，并能正确的分析选项中电路图的特点．【题文】如图所示电路中，电源电压稳定，闭合开关后，使滑动变阻器的滑片P从b端逐渐滑动到a端，当滑动到a端时，小灯泡恰好正常发光，小灯泡的I﹣U关系图象如图所示，下列说法正确的是（）A．电源电压为15VB．小灯泡正常发光时的电阻为3ΩC．小灯泡的额定功率为3WD．滑动变阻器的最大阻值为9Ω【答案】D【解析】解：（1）当滑片位于左端时，电路中只有灯L；此时电压表的示数最大，为电源的电压，电流表的示数也最大；由图乙可知，电源的电压和灯泡两端的电压相等，即U=UL=12V，此时通过灯泡的电流IL=2.0A；故A错误；（2）根据欧姆定律可得，此时灯泡的电阻：RL==6Ω，故B错误；（3）灯泡的额定功率：PL=ULIL=12V×2.0A=24W；故C错误；（4）由图乙可得：UL=3V，电路中的电流I=1.0A；因为串联电路中总电压等于各分电压之和，所以滑动lD．用锯条锯木板时锯条发热，锯条的内能增加，木板的内能减少【答案】AB【解析】解：A、比热容是物质的一种属性，和物体的质量大小无关．故A正确；B、摩托车用的是汽油机，它的工作原理是：汽油在气缸内燃烧产生高温高压的燃气，推动活塞做功，为汽油机提供动力．它发生在做功冲程．故B正确；C、在房间内看到尘土飞扬，是固体小颗粒在运动，不能说明是分子在做无规则运动．故C错误；D、用锯条锯木板时，是外力克服摩擦做功，锯条和木板的内能都会增加．故D错误．故选A、B【点评】此题涉及到的知识点比较多，有①比热容是物质的一种属性；②汽油机的工作原理；③分子动理论的有关内容；④物体内能的改变有两种方式：做功和热传递．【题文】如图所示，关于电与磁的知识，下列说法正确的是（）A．图（甲）：司南能指明方向是因为受到地磁场的作用B．图（乙）：磁感线是磁场中真实存在的一些曲线C．图（丙）：奥斯特实验说明电流周围存在磁场D．图（丁）：该装置揭示的原理可制成电动机【答案】AC【解析】解：A、司南能指明方向是因为受到地磁场的作用，故A说法正确；B、磁感线是人们假想出来的，故B说法错误；C、奥斯特实验，通电后小磁针偏转，说明了通电导线周围存在磁场，故C说法正确；D、电磁感应实验，根据此原理可以制成发电机，故D说法错误．故选AC．【点评】本题综合考查地磁场的作用、奥斯特实验、电磁感应的应用以及磁感线的特点等，考查内容较多，但都属于必须掌握的内容．【题文】如图所示，电源电压恒为18V，小灯泡的铭牌为“6V 3W”，滑动变阻器的规格为“100Ω 1A”，闭合开关后，在变阻器滑片P移动过程中，要求两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值的情况下，下列说法中正确的是（不考虑温度对灯丝电阻的影响）（）A．电流表示数允许的变化范围为0.3A﹣0.5AB．滑动变阻器接入电路的阻值允许变化范围为24Ω﹣60ΩC．灯泡L的电功率允许的变化范围为0.75W﹣3WD．电路中总功率允许的变化范围为4.5W﹣6W【答案】BC【解析】解：电路的等效电路图如下图所示：（1）灯丝的电阻为：RL===12Ω，灯正常发光时的电流为：IL===0.5A，所以由题知可知电路中的最大电流应为I最大=0.5A，即：I最大===0.5A，解得，滑动变阻器连入电路的最小值R最小=24Ω，电路中电功率最大：P最大=UI最大=18V×0.5A=9W；（2）为保护电压表，滑动变阻器两端的最大电压为15V，此时滑动变阻器连入的电阻最大，电路中的电流最小，因串联电路中总电压等于各分电压之和，即U=UL′+UR，所以，UL′=U﹣UR=18V﹣15V=3V，此时电路中最小的电流为：I′===0.25A，则电流表示数允许的变化范围为0.25A～0.5A，故A不正确；滑动变阻器连入的最大电阻为：R最大===60Ω，则滑动变阻器允许调节的范围为24Ω～60Ω，故B正确；此时小灯泡的电功率最小为：P小=ULI′=3V×0.25A=0.75W，则灯泡L的电功率允许的变化范围为0.75W～3W，故C正确；电路消耗的最小总功率：P最小=UI′=18V×0.25A=4.5W，则电路中总功率允许的变化范围为4.5W～9W，故D不正确；故选BC．【点评】本题关键：一是根据灯的铭牌求出允许通过的最大电流、确定滑动变阻器连入的最小阻值；二是根据电压表的量程求出滑动变阻器两端的最大电压、确定滑动变阻器连入的最大阻值．【题文】如图，开关闭合后，输电线因电流过大造成电线燃烧起来，图1、2产生电流过大的原因分别是．【答案】短路；用电器总功率过大【解析】解：家庭电流中电流过大总共有2个原因：短路和总功率过大．图1：金属线将火线和零线接通，造成短路，电流直接通过导线，由于导线电阻很小，导致电流过大．图2：用电器总功率等于各个用电器功率之和，并联的用电器越多，总功率越大，根据公式P=UI，电流会非常大．故答案为：短路；用电器总功率过大．【点评】本题考查电流过大原因，要熟练掌握物理基础知识．【题文】如图所示，当导体ab水平向右运动时，电流表指针向左偏转，如果将磁体两极的位置对调，同时导体ab变为水平向左运动时，电流表指针将向（选填“左”或“右”）偏转，此过程将能转化为电能．【答案】左；机械【解析】解：对调磁体的磁极，ab向左运动；导体的运动方向和磁场的方向都发生了改变，所以感应电流的方向不变，故电流表的指针仍向左偏转．电磁感应现象中，将机械能转化为电能．故答案为：左；机械．【点评】本题通过产生感应电流的条件和感应电流的方向的影响因素来推导出实验现象，是学以致用的典型题目．【题文】甲灯、乙灯分别标有“8V 2W”和”8V 4W”字样，（选填“甲”或“乙”）灯的电阻大一些，若将两灯并联接在8V的电路中，电路消耗的总功率为 W．【答案】甲；6【解析】解：（1）由P=得：甲灯的电阻为R甲===32Ω，乙灯的电阻为R乙===16Ω；则甲灯的电阻大一些；（2）若将两灯并联接在8V的电路中，则灯泡额定电压与电源电压相等，所以灯泡实际功率等于额定功率灯泡并联消耗的总功率为P=P1+P2=2W+4W=6W．故答案为：甲；6．【点评】本题考查功率公式的应用，利用R=可以即可判断灯丝电阻．【题文】人们使用测电笔可辨别火线、零线，若氖管发光，则测电笔接触的是线．如图所示是测电笔的结构示意图，里面有一个阻值为8.8×105Ω的大电阻，不计氖管和人体的电阻，此时通过人体的电流为 mA，这个电流的大小对人体是安全的．【答案】火；0.25【解析】解：（1）当测电笔的氖管发光，则说明接触的是火线；（2）通过人体的电流：I===2.5×10﹣4A=0.25mA．故答案为：火；0.25．【点评】本题考查了火线和零线的辨别以及欧姆定律的应用，是一道基础题目．【题文】物理兴趣小组的同学“探究电流通过导体产生的热量与哪些因素有关”的实验，如图所示，将电阻丝R1，R2装在透明、密闭的容器中，橡胶管将密闭容器和装有红色液体的U行玻璃管相连，容器内的电阻R1，R2均为5Ω，另有一个5Ω电阻在容器外部，与R2电阻并联，实验探究的是电流通过导体产生的热量与的关系，当通过R1的电流是2A时，10s内电流通过R1产生的热量是 J．【答案】电流；200【解析】解：两容器中的导体电阻相同，通电时间相同，导体产生热量不同是由于电流大小不同造成的；通过R1的电流I=2A，R1的阻值R1=5Ω，通电时间t=10s，10s内电流通过R1产生的热量：Q=I2Rt=（2A）2×5Ω×10s=200J．故答案为：电流；200．【点评】本实验应用了控制变量法，这种方法在物理实验中经常使用，注意总结物理方法及其应用．【题文】已知灯L1的额定电压为U0，额定功率为P1，灯L2的额定电压为2U0，额定功率为P2，已知P1＞P2，现将两灯串联接入某电源上，若保证一盏灯正常工作，而另一盏灯没超过其额定值，则此时通过灯L1的电流为 A，电源电压为 V．【答案】；【解析】解：由P=UI得：灯泡正常工作时的电流分别为I1=，I2=，已知P1＞P2，则I1＞I2，现将两灯串联接入某电源上，若保证一盏灯正常工作，而另一盏灯没超过其额定值，则正常工作的灯泡为灯L2，所以串联电路中的电流应为I=I2=；（2）由P=得：R1=，则由I=得灯L1两端的电压：U1实=IR1=×=；则根据串联电路的总电压等于各电阻两端的电压之和可知：电源电压U=U1实+U2额=+2U0=．故答案为：；．【点评】本题考查了串联电路的特点和并联电路的特点以及欧姆定律和电功率公式的应用，关键是知道对于额定电压和额定电流不同的两个电阻来说，串联时比较电流取小的，并联时比较电压取小的．【题文】在如图所示的电路中，电源电压为4.5V且保持不变，当同时闭合开关S1，S2时，通过电阻R1的电流为0.3A，当闭合开关S1，断开开关S2时，通过电阻R1的电流为0.1A，求：（1）电阻R1的阻值；（2）电阻R2的阻值．【答案】（1）电阻R1的阻值为15Ω；（2）电阻R2的阻值为30Ω．【解析】解：（1）当同时闭合开关S1，S2时，电路为R1的简单电路，电流表测电路中的电流，由I=可得，电阻R1的阻值：R1===15Ω；（2）闭合开关S1，断开开关S2时，两电阻串联，电流表测电路中的电流，则电路中的总电阻：R===45Ω，因串联电路中总电阻等于各分电阻之和，所以，电阻R2的阻值：R2=R﹣R1=45Ω﹣15Ω=30Ω．答：（1）电阻R1的阻值为15Ω；（2）电阻R2的阻值为30Ω．【点评】本题考查了串联电路的特点和欧姆定律的应用，是一道较为简单的应用题．【题文】小华家额定功率为2000W的电热淋浴器，装满30kg水后连续正常加热35min．水的温度由20℃升高到50℃．已知c水=4.2×103J/（kg•℃），求：（1）加热过程中水吸收的热量；（2）此过程电热淋浴器的热效率．【答案】（1）加热过程中水吸收的热量为3.78×106J；（2）此过程电热淋浴器的热效率为90%．【解析】解：（1）水吸收的热量：Q吸=cm（t﹣t0）=4.2×103J/（kg•℃）×30kg×（50℃﹣20℃）=3.78×106J；（2）消耗的电能：W=Pt=2000W×35×60s=4.2×106J，此过程电热淋浴器的热效率：η=×100%=×100%=90%．答：（1）加热过程中水吸收的热量为3.78×106J；（2）此过程电热淋浴器的热效率为90%．【点评】本题是一道电学与热学的综合计算题，考查了热量的计算、电功的计算、电热淋浴器的效率的计算，要注意区分哪些是有用能量（被水吸收的）、哪些是总能量（消耗的电能）．【题文】谭索同学做“测量小灯泡额定功率”的实验，电路图如图1所示，所用电源电压恒为6V，小灯泡的额定电压为2.5V，正常发光时的电阻约为10Ω，滑动变阻器的规格分别为“10Ω 1.5A”和“100Ω 2.0A”，请你完成下列内容．（1）连接电路的过程中开关应；实验前，调节滑动变阻器的滑片P位于端．（选填“a”或“b”）（2）为了保证实验的顺利进行，他选用的滑动变阻器规格应为．（3）实验中，正确连接电路，且操作正确，闭合开关后，发现电流表示数均为0.06A，但小灯泡不发光，电压表有较小偏转，那么接下来的最恰当的实验操作是（填写字母）A．移动滑动变阻器的滑片，继续实验B．检查电路是否短路，替换同一规格的小灯泡C．检查电路是否断路，替换同一规格的小灯泡（4）实验中，当滑动变阻器调到某一位置时，电流表和电压表的实数如图2、3所示，电流表的示数为 A，小灯泡的额定功率为 W．【答案】（1）断开；b；（2）“100Ω 2.0A”；（3）A；（4）0.3；0.75．【解析】解：（1）为保护电路，连接电路的过程中开关应断开，实验前调节滑动变阻器的滑片P位于最大阻值处的b端；（2）灯泡正常发光时的电压UL=2.5V，电阻约为RL=10Ω，因串联电路中各处的电流相等，所以，灯泡正常发光时电路中的电流：I===0.25A，则电路中的总电阻：R===24Ω，因串联电路中总电阻等于各分电阻之和，所以，滑动变阻器接入电路中的电阻：R滑=R﹣RL=24Ω﹣10Ω=14Ω＞10Ω，所以，选用的滑动变阻器规格应为“100Ω 2.0A”；（3）电流表示数较小，说明电路不存在断路，电路电流太小；灯泡不亮的原因可能是灯泡断路或断路或流过灯泡的电流太小，发现电流表示数小，灯泡不亮，首先考虑是不是电流太小而造成的灯泡不亮，接下来的操作是，减小滑动变阻器接入电路的电阻阻值，即A的操作；（4）灯泡的额定电流约为0.25A，则电流表的量程为0～0.6A，分度值为0.02A，示数为0.3A，则灯泡的额定功率P额=U额I额=2.5V×0.3A=0.75W．故答案为：（1）断开；b；（2）“100Ω 2.0A”；（3）A；（4）0.3；0.75．【点评】本题考查了实验的注意事项和滑动变阻器规格的判断、实验的操作、电表的读数、电功率的计算，要注意灯泡正常发光时的电压和额定电压相等．【题文】沈仔细同学在探究“影响电磁铁磁性强弱的因素”的实验时，做了如下猜想：猜想一：电磁铁磁性强弱跟通过电磁铁的电流大小有关；猜想二：电磁铁磁性强弱跟电磁铁的线圈匝数有关；猜想三：电磁铁磁性强弱跟铁芯的大小有关．为验证自己的猜想是否正确，他选用的器材有：电源一个，开关一个，滑动变阻器一个，电流表一个块，曲别针一盒，大小不同的铁钉若干，长导线若干，请你帮他完成下列任务．（1）写出探究“猜想一”的实验方案（2）设计出探究“猜想二”的记录数据表格．【答案】（1）①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开关，调节滑动变阻器，观察电磁铁吸引曲别针的数量，并记下电流表的示数；③继续调节滑动变阻器，增大电路中的电流，观察电磁铁吸引曲别针的数量，并记下电流表的示数；④采取同样的实验方法，多做几次；⑤分析电磁铁吸引曲别针的数量多少，可知电磁铁的磁性强弱，比较电流表的示数大小，得出结论．；（2）见表．【解析】解：（1）探究电磁铁磁性强弱跟通过电磁铁的电流大小关系时，运用控制变量法，要控制电磁铁的匝数不变，改变电流的大小．实验方案如下：①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开l故答案为：（1）①将长导线绕在大铁钉上，制成电磁铁；将电磁铁、电流表、滑动变阻器、开关组成串联电路，接在电源上；②闭合开关，调节滑动变阻器，观察电磁铁吸引曲别针的数量，并记下电流表的示数；③继续调节滑动变阻器，增大电路中的电流，观察电磁铁吸引曲别针的数量，并记下电流表的示数；④采取同样的实验方法，多做几次；⑤分析电磁铁吸引曲别针的数量多少，可知电磁铁的磁性强弱，比较电流表的示数大小，得出结论．；（2）见上表．【点评】此题主要考查探究“影响电磁铁磁性强弱的因素”的实验，此题属于开放性题目，有一定的难度．【题文】沈明家有一款有高、低温两档的家用蒸汽电熨斗，图1为其原理示意图，R1、R2为电热丝，其额定电压均为220V．为了知道两档的功率值，他用自家的电能表进行测量，电能表铭牌如图2所示，当电路中只有这个电熨斗的高温档连续工作时，测得在3min内电能表的转盘转了300转，他又通过同样的方法测得低温档的电功率为800W，请你分析，计算回答下列问题：（1）根据图分析可知，当开关S1闭合，S2（选填“闭合”或“断开”）时，电熨斗处于低温档工作状态；（2）电熨斗高温档的电功率为多少瓦？（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是多少安？（结果保留小数点后两位）【答案】（1）断开；（2）电熨斗高温档的电功率为2000W；（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是5.45A．【解析】解：（1）由电路图知，当S1、S2都闭合时，两电热丝并联，电路电阻最小，电源电压U一定，由P=可知，此时电路功率最大，电熨斗处于高温挡，当S1闭合，S2断开时，只有电阻R1接入电路，电路电阻最大，电源电压U一定，由P=可知，此时电路功率最小，电熨斗处于低温挡；（2）因为电路中每消耗1kW•h的电能，电能表的转盘转了3000转；所以当电能表转盘转了300转时，消耗的电能为W==0.1kW•h=3.6×105J；t=3min=180s；高温档的电功率P高===2000W；（3）电熨斗在高温档状态下工作时，两电热丝并联，则电热丝R2的功率P2=P高﹣P低=2000W﹣800W=1200W ，由P=UI得：I2==≈5.45A．故答案为：（1）断开；（2）电熨斗高温档的电功率为2000W；（3）电熨斗在高温档状态下工作时，通过电热丝R2的电流是5.45A．【点评】本题考查功率的计算和电熨斗的工作原理、求电熨斗的电阻丝电阻，分析电路结构，知道什么状态下电熨斗处于高温挡、什么条件下处于低温档是本题的难点．【题文】物理课上，老师拿来一电热毯，铭牌上标有“220V XXW”的字样，其中额定功率值不清，估计在40W﹣60W之间，老师请同学们通过实验测出电热毯的额定功率值，老师准备的材料有：一个蓄电池（电压为6V），三个开关，导线若干，另外，老师还提供选择的以下器材．A．电流表（量程：0～0.6A，0～3A）．B．电压表V（量程：0～3V，0～15V档已损坏）．C．定值电阻R1（阻值：20Ω）．D．定值电阻R2（阻值：500Ω）．E．滑动变阻器RP1（阻值：0～50Ω）．F．滑动变阻器RP2（阻值：0～3000Ω）．请你帮助同学们设计一个实验方案，测出电热毯的额定功率值（电路不可重组，不计温度对电阻的影响），要求：（1）为测出电热毯的额定功率，除了选择蓄电池、开关及导线外，还应选择的实验器材有（填写器材前面的字母序号）（2）请在虚线框内画出你所设计的实验电路图．（3）根据你所设计的电路，写出主要实验步骤和需测量的物理量．（4）写出额定功率P的数学表达式．（用已知量和测量量表示）【答案】（1）B、D、F；（2）实验电路图如图所示；（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）电热毯的额定功率的表达式：P=．【解析】解：（1）由铭牌上标有“220V，XXW”的字样，其中额定功率值不清，在40W～60W之间，根据R=可计算出电热毯的电阻在1210Ω左右，把电热丝接在6V的电源上，电路中的最大电流I===0.005A＜0.02A，因此无法用伏安法测电阻，为了准确测量被测电阻的阻值，根据串联电路的分压关系可知：滑动变阻器、定值电阻与电热毯的电阻相差不能太大，则利用与被测电阻接近的R2与被测电阻串联，电压表分别测量已知电阻和电热毯两端的电压，已知电阻两端电压，根据电压表示数和定值电阻的阻值即可求出电路中电流，再利用串联电路的特点和R=即可求出被测电阻，故选择的器材有：B．电压表（量程：0～3V，0～15V档已损坏），D．定值电阻R2（阻值：500Ω），由于电压表0～15V档已损坏，故应串联一个F．滑动变阻器RP2（阻值：0～3000Ω）；（2）设计电路：将滑动变阻器、定值电阻和电热毯串联，根据开关的闭合和断开用电压表分别测量电热毯和电热毯与定值电阻的电压U1和U2，如图：（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）因串联电路中总电压等于各分电压之和，所以，R2两端的电压：UR2=U2﹣U1，因串联电路中各处的电流相等，所以，由I=可得：=，即=，解得：Rx=，则电热毯的额定功率：P===．答：（1）B、D、F；（2）实验电路图如上图所示；（3）实验步骤：①按照电路图连接好实物图，调节滑动变阻器的滑片使其接入电路中的电阻最大时，闭合开关S、S1，断开S2，调节滑片适当的位置，读出并记录电压表的示数U1；②保持滑动变阻器的滑片不动，断开开关S1，闭合开关S2，读出并记录电压表的示数U2；（4）电热毯的额定功率的表达式：P=．【点评】本题考查测量电阻的原理和方法，根据欧姆定律可估测电阻值和电路中电流、电压，据此选择器材，知道测量电阻的步骤和熟练的应用串联电路的特点、电功率公式、欧姆定律．。
天津市初中物理九年级全册期末检测卷(含答案解析)
一、选择题1．下列说法正确的是（）A．现代工业的发展加剧了温室效应B．地球上的水循环可以消除水资源危机C．地球上的淡水占总水量的80%D．陆地上90%的淡水以液体的形态存在2．关于能源，下列说法不正确的是（）A．垃圾分类有利于环保和节约能源B．太阳能和天然气都属于可再生能源C．光电池板将光能转化为电能D．核反应堆中发生的是可控制的核裂变3．下列说法错误的是A．手机通信是靠电磁波传递信息的B．水在水管中流动时，流速越快，水管受到水的压强越大C．冰熔化成水时，吸收了热量，内能增大了，但是温度不变D．在弹性限度内，弹簧的伸长量与所受的拉力成正比4．2020年11月24日4时30分，中国在文昌航天发射场，用长征五号运载火箭成功发射探月工程嫦娥五号探测器，随着“发射”命令的发出，我们听到了震耳欲聋的轰鸣声，声音的强度达到了150分贝，下列说法正确的是（）A．听到的轰鸣声属于超声波B．近距离观看火箭发射佩戴耳机是为了在传播过程中减弱噪声C．嫦娥五号探测器是通过电磁波接受地面信号D．声音的强度达到150分贝指的是音调很高5．我国高铁在节能技术上采用了再生制动方式：动车到站前先停止供电，由于惯性，动车继续向前运行，电机线圈随车轮转动并在磁场中切割磁感线产生感应电流，将机械能转化为电能，自动输入电网。
如图所示，与我国高铁在节能技术上运用的工作原理是（）A．B．C．D．6．下列有关电和磁的说法正确的是（）A．磁体周围的磁场既看不见也摸不着，所以是不存在的B．奥斯特发现了电流的磁效应C．电动机是根据电磁感应原理制成的D．电磁铁磁性的强弱只与线圈中电流的大小有关7．有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1200W，乙的额定功率为1800W。
两个电热水壶都正常工作时，下列说法中正确的是（）A．甲、乙两电热水壶是串联关系B．乙电热水壶两端的电压较高C．乙电热水壶消耗的实际功率一定比甲电水壶的实际功率大D．乙电热水壶消耗的电能一定比甲电水壶消耗的电能多8．下列关于安全用电原则中，说法不正确的是A．不接触低压带电体，不靠近高压带电体B．更换灯泡、搬动电器前应断开电源开关C．保险装置、插座、导线、家用电器等，发现故障时再进行更换D．不弄湿用电器，不损坏绝缘层9．“节能减排，从我做起”。
2022-2023学年天津市九年级物理第一学期期末考试试题含解析
2022-2023学年九上物理期末模拟试卷请考生注意：1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。
写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、单选题1．夏日晴朗的白天，在太阳光照射下，某海边城市陆地与海面之间空气流动示意图（图中箭头表示空气流动方向）合理的是（）A． B．C．D．2．把热水壶放在煤气灶上烧水至沸腾后继续加热的过程中，下列说法不正确的是A．煤气的燃烧是将化学能转化为内能B．壶中水的温度越高，水分子运动越剧烈C．煤气燃烧得越充分，它的热值越大D．烧水的过程中是通过热传递改变水的内能的3．如图，甲、乙、丙三图的装置完全相同，燃料的质量相同，烧杯内液体的初温与质量也相同，不考虑热量损失，下列说法正确的是（）A．对比甲、乙两图，如果燃料2的热值较高，最终图乙液体内能较小B．对比乙、丙两图液体最终升高的温度，可以比较两种液体的比热容C．对比乙、丙两图，如果液体b最终升温较高，说明燃料1的热值较大D．对比甲、丙两图，如果液体b比热容比液体a大，那么要升高相同温度，图甲装置需要时间较短4．如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（）A．通过两灯泡的电流I1：I2=3：5B．灯泡两端的电压U1：U2=3：5C．灯泡的电功率P1：P2=5：3D．灯泡L1比L2暗5．关于热机，说法正确的是（）A．在汽油机的压缩冲程中，内能转化为机械能B．柴油机在吸气冲程中，将油和空气的混合物吸入汽缸C．四冲程汽油机在工作时，进、排气门同时关闭的是压缩和做功冲程D．柴油机的效率一般比汽油机的高，这是因为柴油的热值比汽油的大6．有一测量人体重量的电子秤，其原理如右图所示，其主要由三部分构成：踏板、压力传感器R（是一个阻值可随压力大小而变化的电阻器）、显示体重的仪表A（实质是电流表）．若踏板的质量可忽略不计，已知电流表的量程为0﹣3A，电源电压为12V，R0阻值为2Ω，电阻R（压力传感器）随压力变化的数学表达式为R＝30﹣0.02F（F和R的单位分别是N和Ω）．则下列说法中正确是A．该秤能测量的最大体重是1400NB．踏板所受压力越大，电流表A读数越小C．体重为600N应标在电流表刻度盘1A刻度处D．该秤零刻度线（即踏板空载时的刻度线）应标在电流表A刻度盘0刻度处7．下列估测值最接近实际的是（）A．电冰箱的额定电流约5A B．一支粉笔的长度约为40cmC．正常人的体温38℃D．一个鸡蛋的质量约为50g8．下面是某同学“物理学习笔记”中的摘录，其中错误的是A．分子间相互作用的引力和斥力是同时存在的B．热量总是自发地从温度低的物体向温度高的物体传递C．做功和热传递在改变物体的内能上是等效的D．燃料的热值与燃料的总质量没有关系二、多选题图象如下，则：（）9．有两个电路元件R1和R2，根据测量数据绘制出它们各自的I UA．通过R1的电流与它两端所加电压不成正比B．通过R2的电流与它两端所加电压不成正比C．将它们串联接到同一电路中时，通过R1的电流较小D．将它们并联连接到两端电压为2.5V的电路中，通过干路的电流是0.7A10．如图(1)所示是电阻甲和乙的I﹣U图象，下列说法正确的是（）A．电阻乙为定值电阻B．当电阻甲两端电压为2V时，R甲=10ΩC．如图(2)所示，当开关闭合，电路电流为0.2A时，电路总电阻是15ΩD．如图(3)所示，当开关闭合，电源电压为2V时，电路总电流为0.6 A三、填空题11．如图是一种手摇发电的手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光。
天津市九年级(上)期末物理试题 (含解析)
①应将开关与接线柱______（“2”/“3”）接通，______（电磁起重机/电动机）是利用此原理工作的；
②为使导体ab运动加快，可将滑动变阻器的滑片向______（左/右）移或改用磁场更_______的磁体；
（2）将开关反方向闭合，利用该装置探究“产生感应电流的条件”：
20．在做“决定电阻大小的因素”实验时，采取控制变量法，即每次挑选两根合适的导线，测出通过它们的电流，比较其大小，最后得出结论。
(1)为了研究电阻与导体横截面积的关系，应选用的两根导线是A和D；
(2)为了研究电阻与导体材料的关系，应选用的两根导线是_______和_______；
(3)为了研究电阻与导体长度的关系，应选用的两根导线是_______和_______。
A．电压表测量的是小灯泡的电压，因此，要使电压表的示数增大1V，小灯泡L两端的电压就会增大1V，故A错误；
B．小灯泡的电阻为
当滑动变阻器阻值最大时电流最小，小灯泡的功率最小，则最小电流为
灯泡的功率为
故B正确；
C．当滑片P移到变阻器的中点时，灯泡的电压为
灯泡的额定电压为6V，因此灯泡不能正常发光，故C错误
A．地理北极附近B．地理南极附近C．赤道附近D．无法确定
7．如图所示的电路中，两个规格不同的灯泡
A．闭合开关 和 ，灯泡 亮， 不亮B．只闭合开关 ，流过灯泡 和 的电流不等
C．闭合开关 和 ，电压表测电源电压D．只闭合开关 ，灯泡 和 两端的电压相等
8．下列关于电功和电功率的说法正确的是（）
A．电流对电动机做了多少电功，就有多少电能转化为机械能
绝密★启用前
九年级上册期末考试物理试题
考试范围：xxx；考试时间：100分钟；命题人：xxx

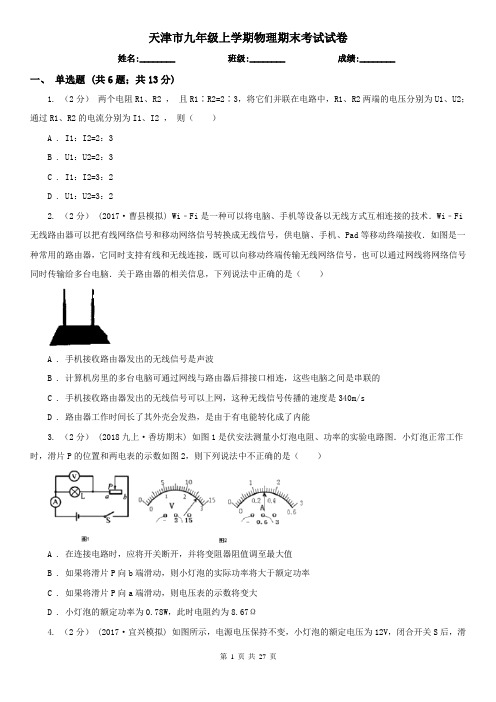

天津市九年级上学期物理期末考试试卷
天津市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共6题；共13分)1. （2分）两个电阻R1、R2 ，且R1∶R2=2∶3，将它们并联在电路中，R1、R2两端的电压分别为U1、U2；通过R1、R2的电流分别为I1、I2 ，则（）A . I1：I2=2：3B . U1：U2=2：3C . I1：I2=3：2D . U1：U2=3：22. （2分）(2017·曹县模拟) Wi﹣Fi是一种可以将电脑、手机等设备以无线方式互相连接的技术．Wi﹣Fi 无线路由器可以把有线网络信号和移动网络信号转换成无线信号，供电脑、手机、Pad等移动终端接收．如图是一种常用的路由器，它同时支持有线和无线连接，既可以向移动终端传输无线网络信号，也可以通过网线将网络信号同时传输给多台电脑．关于路由器的相关信息，下列说法中正确的是（）A . 手机接收路由器发出的无线信号是声波B . 计算机房里的多台电脑可通过网线与路由器后排接口相连，这些电脑之间是串联的C . 手机接收路由器发出的无线信号可以上网，这种无线信号传播的速度是340m/sD . 路由器工作时间长了其外壳会发热，是由于有电能转化成了内能3. （2分） (2018九上·香坊期末) 如图1是伏安法测量小灯泡电阻、功率的实验电路图．小灯泡正常工作时，滑片P的位置和两电表的示数如图2，则下列说法中不正确的是（）A . 在连接电路时，应将开关断开，并将变阻器阻值调至最大值B . 如果将滑片P向b端滑动，则小灯泡的实际功率将大于额定功率C . 如果将滑片P向a端滑动，则电压表的示数将变大D . 小灯泡的额定功率为0.78W，此时电阻约为8.67Ω4. （2分）(2017·宜兴模拟) 如图所示，电源电压保持不变，小灯泡的额定电压为12V，闭合开关S后，滑片P从最右端滑动最左端的过程中，小灯泡I﹣U关系图象如图乙所示，下列说法中错误的是（）A . 电源电压为12VB . 滑动变阻器的最大阻值为9ΩC . 该电路总功率变化范围为12W∽24WD . 小灯泡的额定功率为12W5. （2分） (2017九上·黄冈期中) 在如图所示的电路中，灯泡L1和L2完全相同，当S、S1、S2都闭合时，电流表的读数是0.54安，下面的说法中你认为错误的是（）A . 两个灯泡中的电流相同，都等于0.27安B . 无论断开S1或S2 ，电流表的读数都是0.54安C . 无论断开S1或S2 ，电流表的读数都是0.27安D . 电流表的读数是干路电流，大小等于L1、L2电流之和6. （3分） (2017九上·天门期末) 定值电阻R1和R2的阻值之比为5：2，将它们以某种方式连接在电源两端，若定值电阻的阻值不随温度，下列说法中正确的是（）A . 若电阻R1和R2串联，则它们的电功率之比为5：2B . 若电阻R1和R2串联，则它们两端的电压之比为2：5C . 若电阻R1和R2并联，则它们的电功率之比为2：5D . 若电阻R1和R2并联，则通过它们的电流之比为5：2二、多项选择题 (共3题；共9分)7. （3分） (2019九上·来宾期末) 如图所示，甲、乙装置中的透明容器内密封有等量的空气，所连接的U 形管内的液柱可以显示空气温度的变化。
天津市九年级上学期物理期末考试试卷
天津市九年级上学期物理期末考试试卷姓名:________ 班级:________ 成绩:________一、单选题 (共6题；共12分)1. （2分）下列物体中，通常情况下属于绝缘体的是（）A . 塑料尺B . 人体C . 铅笔芯D . 铁丝2. （2分）(2017·兴化模拟) 下列说法正确的是（）A . 液体凝固过程中都要放热，且温度保持不变B . 热传递的实质是温度从高温物体传递到低温物体C . 物体的温度越高，说明它所含有的热量越多D . 物体温度为0℃时，其内能不为零3. （2分） (2018九上·成都期中) 下列四个电路图中与左边实物图相对应的是（）A .B .C .D .4. （2分）(2014·贺州) 汽车油箱的汽油用掉一半后，关于油箱内汽油的说法正确的是（）A . 它的质量变为原来的一半B . 它的密度变为原来的一半C . 它的热值变为原来的一半D . 它的比热容变为原来的一半5. （2分） (2016九上·天津期末) 如图所示电路中，电源电压稳定，闭合开关后，使滑动变阻器的滑片P 从b端逐渐滑动到a端，当滑动到a端时，小灯泡恰好正常发光，小灯泡的I﹣U关系图象如图所示，下列说法正确的是（）A . 电源电压为15VB . 小灯泡正常发光时的电阻为3ΩC . 小灯泡的额定功率为3WD . 滑动变阻器的最大阻值为9Ω6. （2分） (2015九上·重庆期末) 如图所示电路中，电源电压保持不变，灯泡L1、L2的额定功率相同，它们的额定电压U1＜U2 ，灯丝电阻的变化忽略不计，当S1闭合，S2断开，滑片P在滑动变阻器R的中点时，灯泡L1恰好正常发光，下列判断正确的是（）A . 灯泡L1的电阻大于L2的电阻B . S1闭合S2断开时，若滑片P向右端滑动，电流表示数将变大，电压表示数将变小C . S1闭合S2断开时，若滑片P移到最右端，则此时L1的额定电功率将变小D . 若保存滑片不动，断开S1闭合S2 ，则L2也可能正常发光二、填空题 (共6题；共14分)7. （3分）(2018·湛江模拟) 蒸海鲜的吃法在湛江非常流行。
【物理】天津益中学校九年级上册期末精选试卷检测题
【物理】天津益中学校九年级上册期末精选试卷检测题一、初三物理电流和电路易错压轴题（难）1．小红同学对串联电路的电压规律进行了探究。
（猜想与假设）串联电路总电压等于各用电器两端的电压之和。
（设计与进行实验）（1）按如图所示的电路图连接电路。
（2）闭合开关，排除故障，用电压表在AB间测出L1两端的电压。
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
（4）测出AC间的电压，得出结论。
（交流与评估）（1）在拆接电路时，开关必须________。
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。
【答案】断开短路不能，电压表的正负接线柱接反了【解析】【详解】（1）为了保护电路，在拆接电路时，开关必须断开。
（2）闭合开关，发现电压表示数为零，若为L1的故障，只能是短路，此时电压表也被短路，故示数为零，若断路时，电压表串联在电路中，电压表会有示数，且接近电源电压；所以小灯泡的故障可能是L1短路。
（3）电压表所接的B接点不动，只断开A接点，并改接到C接点上，此时电流由负接线柱注入，正接线柱流出，即电流方向是反的，指针会反偏，所以不能测出L2两端的电压。
【点睛】重点是研究串联电路电压的实验，注意电压表的使用，在连接电压表时，电流方向不能接错，选择量程可用试触的方法。
2．小明有一个电路盒，面板上有L1、L2灯各一只，两个开关S1、S2，一个电流表。
在不打开盒子的情况下，他探究盒内的电路结构。
做了如下实验：只闭合开关S1S2S1和S2L1亮不亮亮灯的发光情况L2不亮不亮亮电流表示数I1＝0.2A I2＝0I3＝0.5A(1)据实验情况，请你在方框内画出盒内电路的电路图______；(2)若所设计电路开关都闭合时电流表示数与只闭合S1时示数相同，且L2不发光，电路出现的故障可能是_____。
(人教版)天津市初中物理九年级全册期末测试(答案解析)
一、选择题1．下列说法正确的是（）A．现代工业的发展加剧了温室效应B．地球上的水循环可以消除水资源危机C．地球上的淡水占总水量的80%D．陆地上90%的淡水以液体的形态存在2．人类利用太阳能的实质，是将太阳能转化为其他形式的能量供人们使用。
使用太阳能热水器时，将太阳能转化为（）A．内能B．机械能C．电能D．化学能3．如图下列说法正确的是（）A．甲图利用水流的形成说明电流的形成，利用了转换的物理方法B．乙图夏季白天沿海地区在阳光照射下形成陆海风C．丙图通电螺线管右端是S极D．丁图电磁波不会污染周围环境4．随着我国科技的进步，5G网络通信在不断应用到生活中，下列有关5G网络技术的说法正确的是（）A．5G网络通信在传递信息时通过光导纤维传输B．5G技术和4G技术都是采用数字信号传递信息C．5G信号不是由迅速变化的电流产生的D．5G信号在真空中的传播速度比4G信号快5．电让我们的生生活丰富多彩，关于图所示情景说法正确的是（）A．甲图中的通电电螺线管，它的B端是螺线管的S极B．乙图中的手摇发电机，工作时把电能转化好机械能C．丙图中的插座，孔1没有连接火线或零线，完全无用D．丁图中的测电笔，在使用时手应接触测电笔尾部的金属体6．如图所示，用水平恒力F拉着一块磁性物体在水平面上做匀速直线运动，当磁性物体到达电磁铁AB的正下方时，立即闭合开关S，则磁性物体经过电磁铁正下方时，对其运动状态的判断正确的是（）A．仍保持匀速B．立即加速C．立即减速D．立即停止7．如图是小明新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。
小明断开闸刀开关，取出一根保险丝，在保险丝处接入一个“220V 40W”的灯泡L。
当只闭合S、S1时，L正常发光；当只闭合S、S2时L呈暗红色。
由此可以确定（）A．L1灯头短路B．L1灯头断路C．L2灯头短路D．L2灯头断路8．有关家庭电路和安全用电，下列说法正确的是（）A．使用试电笔时，手不能接触笔尾的金属体B．经验证明，人体安全电压为36VC．控制用电器的开关串联在用电器和火线之间D．接在同一个插线板上的各用电器是串联的9．R1与R2并联在电路中，消耗的功率之比为4：3，如果把R1与R2串联起来，仍接到同一电路中，则R1、R2消耗的功率之比是（）A．9：16B．16：9C．3：4D．4：310．创新实验小组的同学设计了一个室内温度测量仪，其简化电路如图甲所示，电源电压R ，热敏电阻保持6V不变，温度表由量程为0~3V的电压表改装而成，定值电阻40ΩR的阻值随温度t变化的关系图像如图乙所示。
2020-2021学年天津市九年级(上)期末物理试卷及答案解析
2020-2021学年天津市九年级（上）期末物理试卷一、单项选择题1．（3分）家用电冰箱正常工作时的电功率最接近（）A．1W B．10W C．300W D．1000W2．（3分）如图所示实例中，通过做功的方式改变物体内能的是（）A．用炉灶烧水水温度升高B．互相摩擦的手温度升高C．发烧时用冷毛巾给头部降温D．寒冷冬天用暖水袋取暖3．（3分）四冲程柴油机在工作过程中，将机械能转化为内能的冲程是（）A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程4．（3分）小利同学观察到学校楼道里的消防应急灯，平时灯是熄的，一旦停电，两盏标有“36V”灯泡就会正常发光。
图所示是小利设计的四个电路，其中可以起到消防应急灯作用的电路是（）A．B．C．D．5．（3分）要使一根镍铬合金线接入电路的电阻变大，可采用的方法是（）A．减小导线中的电流B．增大导线两端的电压C．将导线对折后接入电路D．将导线拉长后接入电路6．（3分）如图所示，对下列甲、乙、丙、丁四幅图的解释中不合理的是（）A．甲：电流能产生磁场B．乙：闭合开关，小磁针N极向左偏转C．丙：电流相同时，线圈的匝数越多，电磁铁磁性越强D．丁：电动机的工作原理图7．（3分）小红同学在做“探究串联电路电压的规律”的实验时，连好了如图所示的电路，闭合开关S后发现L2正常发光，L1只能微弱发光，对产生这一现象的原因分析，你认为合理的是（）A．灯L1的电阻大于灯L2的电阻B．灯L1的电压等于灯L2的电压C．通过灯L1的电流小于灯L2的电流D．灯L1实际功率小于灯L2实际功率8．（3分）如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线，此时丁站在地面上用手去拉丙。
则（）A．甲、乙都不会触电B．甲、丙都会触电C．乙、丁都会触电D．丙、丁都不会触电9．（3分）如图是拍摄机动车闯红灯的工作原理示意图。
光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
【物理】天津市益中学校九年级上册期末精选试卷检测题一、初三物理电流和电路易错压轴题（难）1．归纳式探究——研究电子在电场中的偏转：如图1，给两块等大、正对、靠近的平行金属加上电压，两板之间就有了电场。
若将电子沿着平行于两板的中线方向入射到电场中，电子就会发生偏转。
若两板间距为d，板长为L，所加的电压为U，电子入射初速度为v0，离开电场时偏移的距离为y，则经研究得到如下数据：次数d/m L/m U/V v0/（m·s-1）y/m14×10-20.2401×107 3.6×10-228×10-20.2401×107 1.8×10-234×10-20.1401×1070.9×10-248×10-20.21601×1077.2×10-258×10-20.22402×107 2.7×10-2(1)y＝k__________，其中k＝_________（填上数值和单位）。
本实验在探究影响电子离开电场时偏移的距离时，运用了_________法；(2)相同情况下，电子的入射速度越大，偏移距离越________。
它们间的关系可以用图像2中的图线________表示；(3)现有两块平行相对的长度为5cm，间距为1cm的金属板，为了让初始速度为3×107m/s 的电子从一端沿两板间中线方向入射后，刚好能从另一端的金属板边缘处射出，需要加_____V的电压。
【答案】220UL dv ()1022910m /V s ⨯⋅ 控制变量 小 b 200 【解析】【分析】【详解】(1)[1]分析表中数据可知，1与2相比L 、U 、0v 均相同，而d 增大一倍，y 减小为原来的12，可知y 与d 成反比；同理，1与3相比，y 与2L 成正比；2与4相比，y 与U 成正比；将第2次实验电压U 增大至6倍，则y 增大至6倍，此时240V U =210.810m y -=⨯将此时的数据与第5次实验相比，y 与20v 成反比，综上所述可得 220UL y k dv = [2]将表格中第3次数据（其他组数据也可）代入220UL y k dv =计算可得 ()1022910m /V s k =⨯⋅[3]本实验在探究影响电子离开电场时偏移的距离时，运用了控制变量法。
(2)[4]在其他情况相同时，y 与20v 成反比，所以电子入射的初速度越大，偏移距离越小。
[5]它们之间的关系可以用图乙中的图线b 来表示。
(3)[6]将已知数据中的y 、d 、L 、0v 和前面算出的k 分别代入220UL y k dv =并计算可得 200V U =2．小红同学对串联电路的电压规律进行了探究。
（猜想与假设）串联电路总电压等于各用电器两端的电压之和。
（设计与进行实验）（1）按如图所示的电路图连接电路。
（2）闭合开关，排除故障，用电压表在AB 间测出L 1两端的电压。
（3）在测L2两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。
（4）测出AC间的电压，得出结论。
（交流与评估）（1）在拆接电路时，开关必须________。
（2）闭合开关，发现电压表示数为零，则小灯泡的故障可能是L1________（填“短路”或“断路”）（3）小明用步骤3的方法能否测出L2两端的电压？为什么？________。
【答案】断开短路不能，电压表的正负接线柱接反了【解析】【详解】（1）为了保护电路，在拆接电路时，开关必须断开。
（2）闭合开关，发现电压表示数为零，若为L1的故障，只能是短路，此时电压表也被短路，故示数为零，若断路时，电压表串联在电路中，电压表会有示数，且接近电源电压；所以小灯泡的故障可能是L1短路。
（3）电压表所接的B接点不动，只断开A接点，并改接到C接点上，此时电流由负接线柱注入，正接线柱流出，即电流方向是反的，指针会反偏，所以不能测出L2两端的电压。
【点睛】重点是研究串联电路电压的实验，注意电压表的使用，在连接电压表时，电流方向不能接错，选择量程可用试触的方法。
3．在“用伏安法测电阻”的实验中：（1）实验原理是_______________________。
（2）在下左图中将滑动变阻器正确连入电路（未知电阻大于5Ω）（_______）（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干。
测待测电阻R X的值，请用给定的器材（可不用完）按下列要求完成实验：①、在上右图的虚线框内画出你设计的电路图（____）②、扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a___________________________________________________.b___________________________________________________.③、R X的数学表达式为：R X=_________________（用所测量的物理量及相应的符号表示）。
【答案】U R I =闭合S 1断开S 2，读出电流表A 的示数I 0 闭合S 2断开S 1，读出电流表A 的示数I X 00x x xR I R U I I == 【解析】【详解】 第一空．在“用伏安法测电阻”的实验中，用到的实验原理是U R I= ； 第二空．本题主要确定电流表的量程和滑动变阻器的接线柱：电源由2节干电池组成，电压为3V ，未知电阻大于5Ω，根据欧姆定律求出电流为3V =0.6A 5ΩU I R == ，确定电流表的量程为0~0.6A 。
滑动变阻器有四个接线柱，应遵循一上一下接入电路，如下图；第三空． R 0与R x 并联，电流表在干路上，各支路上各有一个开关控制。
首先闭合R x 支路开关，测电流I x ，断开R x 支路开关，再闭合R 0支路开关，测电流I 0如图：；第四空．闭合S 1断开S 2，读出电流表A 的示数I 0，则可得电源电压为00U I R = ； 第五空．闭合S 2断开S 1，读出电流表A 的示数I X ，则可得x x R U I =； 第六空．由操作步骤a ，b 可得00x x xR I R U I I ==。
4．.离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相等，于是进行了如下实验：选一段流速稳定、宽为2m 的水平水渠为实验场地，如图甲所示，在A 1A 2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t =5s 时测得实验数据如下表： 离渠中心线距离r /m0．1 0．20 0．40 0．60 0．80 1．00 乒乓球移动距离S /m 1．00 0．96 0．84 0．64 0．38 几乎为0水流速度／m·s-10．2000．1920．1680．1280．076几乎为0（1）分析数据可以得出：离渠中心线距离r越大，水流速度v____________．（2）为了得出v与r的定量关系，小科根据上表数据绘制v一r2图线如图乙，据此图可得到v与r的关系式是v=____________．（3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B、C两点处的压强大小关系为P8__________P C．（4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A，若通过导线ab电流为0.6A，请分析通过导线cd的电流大小及方向．【答案】（1）越小；（2）22220.20.20.21/r rm sm m⎛⎫-⨯=-⎪⎝⎭()01r m≤≤；（3）<；（4）0.46；若①当ab中的电流是从a到b时，电路图如图所示：此时，I cd=0.6A+0.46A=1.04A，电流方向是从d到c；②当ab中的电流是从b到a时，电路图如图所示：此时，I cd=0.6A-0.46A=0.14A，电流方向是从c到d.【解析】试题分析：（1）观察实验记录数据可知，离渠中心线距离r 越大，水流速度v 越小；（2）观察乙表可知，速度22220.20.20.21/r r v m s m m ⎛⎫=-⨯=- ⎪⎝⎭； （3）因为水在流动，流体压强的特点是：流速大的地方压强小，流速小的地方压强大，可知：因为B A v v >，所以B A p p <；（4）电流表使用的是0-0.6A 的量程，分度值是0.02A ，因此电流表的示数为0.46A ；若Iab=0.6A 时，电路分为两种情况，因为电流表的正确接法是电流从正接线柱流入，负接线柱流出，因此，若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ；②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.考点：流体压强与流速的关系；电流和电流表；并联电路中电流的规律.5．酸甜多汁的水果不仅可以为我们的身体提供营养，还可以发电呢！小梦将接有导线的铜片和铝片插入橙子中，一个水果电池就做成了，如图所示。
那么水果电池的正极是哪个金属片呢？给你电流表、电压表、发光二极管和导线若干，请选择其中合适的器材设计一个实验方案进行探究。
（1）选用的器材：______________________________________________；（2）探究的方法：______________________________________________________。
【答案】电压表、导线若干 将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极【解析】【分析】【详解】由电流表、电压表和二极管的连接方法知，电流必须从正接线柱流入，从负接线柱流出，故可把电压表、电流表或发光二极管接在水果电池两极，观察指针的偏转方向或发光二极管是否发光，从而确定出电池的正负极。
(1)[1]选用的器材：电压表和导线若干。
(2)[2]探究的方法：将电压表的正接线柱与铜片相连，再把与锌片相连的导线与电压表的负接线柱进行试触，若电压表指针正向偏转，说明与电压表正接线柱连接的铜片是水果电池的正极；若电压表反向偏转，锌片是电池的正极。
