配电箱警示标识
配电箱铭牌的内容
配电箱铭牌的内容
配电箱铭牌是用于标识配电箱相关信息的一种标牌，通常安装在配电箱的明显位置。
以下是一些常见的配电箱铭牌应包含的内容：
产品名称和型号：标明配电箱的产品名称和型号，以便了解其功能和用途。
额定电流和电压：标明配电箱的额定电流和电压，以了解其能承受的负载和电源要求。
制造日期和编号：标明配电箱的制造日期和编号，以便跟踪其生产和使用情况。
厂家信息：标明配电箱的厂家名称、地址和联系方式等信息，以便联系售后服务和维修保养。
安全警示：标明配电箱在使用过程中的安全注意事项，如禁止带电操作、禁止随意拆解等。
操作说明：对于一些需要特殊操作或维护的配电箱，应提供操作说明或维护指南。
环保信息：标明配电箱是否符合环保要求，如是否含有有害物质等。
其他信息：根据具体需要，还可以在铭牌上标明其他相关信息，如保修期限、维修
保养周期等。
除了配电箱铭牌上应包含的内容外，还需要注意以下几点：
铭牌的文字和符号应清晰、简洁易懂，以便相关人员快速了解配电箱的信息。
铭牌的材料应具有耐候性和耐久性，以便长期保持清晰可见。
铭牌的安装位置应显眼且不易被遮挡，以便相关人员能够方便地查看。
对于一些需要特殊操作或维护的配电箱，应提供相应的操作说明或维护指南，以便相关人员能够正确地使用和维护配电箱。
XX电工设备厂配电箱内标识规定(2023年)
XX电工设备厂
配电箱内标识规定
1、配电箱内电气断路器下方设标志牌，标明出线断路器所控支路的名称或编号，并注明电器的规格。
箱内电器元件的上方标志该元件的文字符号，各电器的导线端头也标志相应的文字符号。
所有的文字符号与提供的线路图、系统图上的文字符号一致。
线号管、各种标识使用专用打印机进行打印或印刷。
2、所使用的图形和符号符合相应的国家标准。
箱、柜内元件质量、认证标志准确、安装固定可靠、接线正确、牢固；外接端子质量、外接导线预留空间、箱柜内配线规格与颜色、电气间隙及爬电距离符合规范要求。
3、箱内贴有本箱系统图（包括原理图、安装图、主电路图、系统图、二次控制图、接线图），设备编号、铭牌内容齐全。
配电箱安全检查标准
配电箱安全检查标准配电箱安全检查标准包括以下方面：1.配电箱门上应张贴“当心触电”安全警示标识。
2.配电箱周围应有足够的防护通道和工作空间，不得堆放易燃、易爆、腐蚀性物品。
3.配电箱进出口应密封严密，缝隙应用防火胶泥和防火隔板封堵。
4.配电箱内应安装阻燃材料的屏蔽罩，打开配电箱时只能看到电源开关，线路和接线点不应漏出。
5.配电箱柜门和柜体应接地，并用编织软铜线桥接，不得缠住它们，以防出现故障时对电箱外壳充电。
6.配电箱进出线应有绝缘垫或引入50mm~80mm的导管，以防损坏电线绝缘层。
7.配电箱内的零线和接地线应与专用端子或接线铜排连接。
8.配电箱内不得有超负载接电的情况，导线截面积相同情况下，同一端子上导线连接不能超过两根。
9.配电箱内相线连接端子之间应安装隔弧片，以防止大电流断开时引起弧光短路，同时也防止金属异物进入造成相间短路。
10.配电箱和开关箱内不应放置杂物，电气元件不应安装在可燃木板上。
11.配电箱内配线应整齐，不应有绞线现象。
12.配电箱内控制回路的标识应齐全清晰。
13.配电箱内不应使用安全性能极差的、已被淘汰的闸刀开关。
14.配电箱内导线颜色应按规定做明显区分，如相线L1（A）、L2（B）、L3（C）的颜色应依次为黄、绿、红色，N线的颜色应为淡蓝色，PE线的颜色应为绿黄双色。
15.配电箱、开关箱应装设在干燥、通风及常温场所，不应安装在室内，特别是在木粉尘场所应安装在非防爆分区外的上风方向，以防止配电箱、开关箱积尘而留下隐患。
16.楼层总开关配电箱应安装二级漏电断路保护器，并与末端漏电保护开关动作时间、电流相匹配。
17.车间和仓库里的插座如果变黑，应立即更换，因为这可能同时引发“起火”和“触电”的双重危险。
以上标准仅供参考，实际操作中可能还需考虑其他因素。
在进行配电箱安全检查时，请务必遵循相关安全规定和操作流程，确保人员和设备的安全。
配电箱标识牌
1、配电箱管理信息标识牌（100套）
尺寸长（160）*宽（100）mm,材质最好选用不干胶，周边距为10mm,颜色选用白底，字体选用黑粗体，字色选用红色，字号为：标题小一，内容小二。
悬挂于配电箱防护上的标识牌尺寸与安全警示标志牌尺寸一致。
样式见下图。
配电箱管理信息
单位
电箱编号
责任人
联系电话
值班电工
联系电话
2、电气验收合格标志牌（100套）
尺寸长（160）*宽（80）mm,材质最好选用不干胶，周边距为10mm,颜色选用白底，字体选用黑粗体，字色选用红色，字号为：标题小一，内容小二。
样式见下图。
电气验收合格标识
设备名称合格证编号
使用单位验收人
设备单位验收日期
验收单位：中铁建工XXX项目经理部
3、安全用电警示标志标识（30套）
包括：“禁止烟火”、“当心触电”、“禁止堆放”、“禁止攀登”、“禁止触摸”等。
尺寸250*300mm,材质最好选用铝制或不干胶，厚度0.5mm,周边距为20mm,颜色选用白底，字体选用黑粗体，字色选用红色，字号为26。
配电箱防护制作（*套）
1、电焊机-配电箱标准化防护制作图
2、配电箱防护棚（*套）。

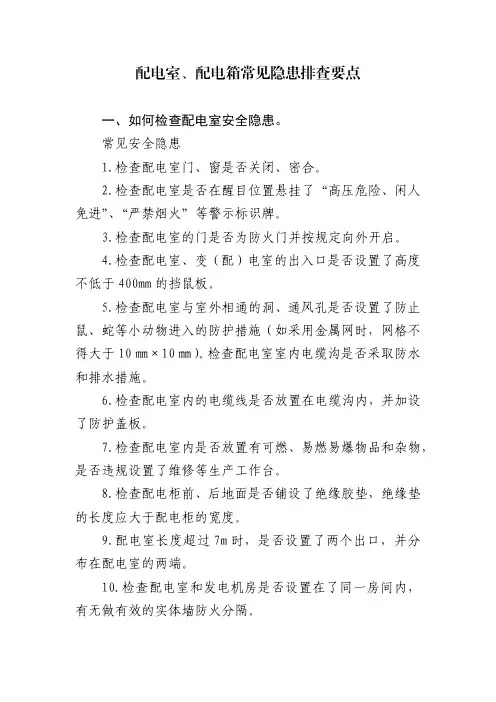

配电室、配电箱安全检查要点
配电室、配电箱常见隐患排查要点一、如何检查配电室安全隐患。
常见安全隐患1.检查配电室门、窗是否关闭、密合。
2.检查配电室是否在醒目位置悬挂了“高压危险、闲人免进”、“严禁烟火”等警示标识牌。
3.检查配电室的门是否为防火门并按规定向外开启。
4.检查配电室、变（配）电室的出入口是否设置了高度不低于400mm的挡鼠板。
5.检查配电室与室外相通的洞、通风孔是否设置了防止鼠、蛇等小动物进入的防护措施（如采用金属网时，网格不得大于10㎜×10㎜）。
检查配电室室内电缆沟是否采取防水和排水措施。
6.检查配电室内的电缆线是否放置在电缆沟内，并加设了防护盖板。
7.检查配电室内是否放置有可燃、易燃易爆物品和杂物，是否违规设置了维修等生产工作台。
8.检查配电柜前、后地面是否铺设了绝缘胶垫，绝缘垫的长度应大于配电柜的宽度。
9.配电室长度超过7m时，是否设置了两个出口，并分布在配电室的两端。
10.检查配电室和发电机房是否设置在了同一房间内，有无做有效的实体墙防火分隔。
11.检查配电室是否配备了绝缘棒、绝缘手套、绝缘鞋等防护用品，以及是否配备了应急照明灯具和灭火器材、备有“禁止合闸，有人工作”的标识牌。
12.检查电气操作工具及防护用品是否完好可靠，有无定期检测记录和标识。
（1）电气绝缘安全用具中的绝缘拉杆、绝缘挡板、绝缘罩、绝缘夹钳的绝缘试验周期为每年一次；（2）高压验电器、绝缘手套、绝缘靴、绝缘绳的绝缘试验周期为每半年一次。
二、如何检查电箱是否存在隐患？1.检查配电箱门上有没有张贴“当心触电”安全警示标识2.检查配电箱周围有没有留有足够的安全通道和工作空间，有没有堆放可燃、易燃易爆和腐蚀性物品。
3.检查配电箱进出线口是不是密封严密，缝隙是不是用防火胶泥、耐火隔板封堵。
4.检查配电箱内有没有使用阻燃材质安装的屏护挡板，打开配电箱时，应该只能看到电源开关，线路及接线点不能外漏。
5.检查配电箱金属箱门与金属箱体有没有采用编织软铜线做接地及跨接，有没有采用焊接、压接、螺栓连接，绝不能缠绕或挂钩，防止故障时电箱外壳带电。
供配电设备的标识
编订：__________________审核：__________________单位：__________________供配电设备的标识Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-2453-23供配电设备的标识使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。
下载后就可自由编辑。
为了方便设备的管理，在验收完供配电设备后，应对供配电设备进行统一的标识，标识应准确、完整。
1、母排的标识的标在供电系统中，三相供电相序的标识。
我们分别把三相供电中的排列，如上、中、下或左、中、右以英文字母中A、B、C予以标识，零线以N、地线用E标识。
在颜色标识里，根据规定，供电排列中的A、B、C三相交流电对应的颜色分别是黄、绿、红色，中性线颜色采用淡蓝色，接地线以黄／绿双色标识。
因此，可以在母排上标上相应的A、B、C、N、E字母的标识。
2、高压回路的标识在高层楼宇供电中，一般采用引进市电高压电缆至楼宇变配电所，经所内高压开关柜或环网柜后，由降压变压器转换成低压供给用户，所以在变配电所的高压开关柜或环网柜中，高压回路的标识可采取下面的方式：高压进线总回路以市电供电回路命名标识。
如XX变电站、XX线F24。
高压出线回路以分柜排列所供变压器位置进行标识。
紧靠总柜的分柜为第一分柜；依次为第二、第三分柜……所以对高压出线回路可以这样标识：KMAN、PMAN其中K、P代表回路号，M 代表分柜所处位置，AN代表该柜所供变压器号。
配电箱使用安全注意事项
配电箱使用安全注意事项配电箱是电气工程中重要的部件之一，具有电力分配、电气保护和电能计量等功能，使用时需要注意以下安全事项：1. 定期检查：配电箱的安全关系到电气系统的正常运行和人身安全。
使用者应定期检查配电箱的外观、内部连接以及各电器元件的运行状况。
如发现破损或异常情况，应及时通知专业人员进行修理或更换。
2. 维护干燥和清洁：配电箱应设在通风良好、干燥清洁的环境中。
避免长时间暴露在潮湿和多灰尘的环境中，以免影响配电箱的正常工作。
定期清理配电箱周围的灰尘和杂物，保持周围的整洁卫生，防止灰尘或杂物进入配电箱。
3. 严禁非专业人员动手操作：安装和维修配电箱均应由合格的电工或专业人员进行。
任何非专业人员在没有相应的培训和指导下，不得随意动手操作配电箱。
当出现故障或需要进行操作时，应及时联系专业人员，并切断相应的电源。
4. 配电箱的电缆连接：在进行电缆连接时，应确保电缆的截面积、材质和长度符合要求，并使用合适的接线端子和连接器。
接线时要确保电缆导线暴露的长度符合要求、电缆护套完好无损、导线间没有交叉短路等现象。
5. 配电箱的通风和散热：配电箱在正常运行过程中会产生一定的热量，为避免过热而影响其正常工作，应保证配电箱有良好的散热通风条件。
应远离易燃物品，避免长时间使用高功率电器，以防过载和过热引起火灾。
6. 防止触电：配电箱是高压设备，使用时必须保持安全距离，并注意防止触电。
使用者应穿戴好绝缘的工作服和绝缘手套，严禁使用潮湿的手进行操作。
禁止在潮湿环境下使用配电箱，以免增加触电的风险。
7. 配电箱的防雷和过电压保护：配电箱应安装过电压保护装置和防雷装置，以防止雷击或突发过电压对配电箱和电器设备造成损坏。
特别是在雷雨天气，应切断电源并做好相应的防雷措施。
8. 配电箱的标识和警示标志：配电箱中的电源线路应设置明显的标识，包括电压等级、相线、接地线等，以便于识别和区分。
应设置相关警示标志，如“高压”、“禁止非专业人员操作”等，提醒操作人员注意安全。
配电箱隐患检查要点
配电箱隐患检查要点
在检查配电箱是否存在安全隐患时，需要重点关注以下几个方面：
1. 首先，要查看配电箱门上是否张贴了“当心触电”或类似的安全警示标识。
这是最直观的判断一个配电箱是否可能存有安全隐患的依据。
2. 其次，观察配电箱周围是否留有足够的安全通道和工作空间。
如果空间过于狭窄，可能会给工作人员带来安全风险。
同时，还需注意查看周围区域是否堆放有可燃、易燃易爆和腐蚀性物品，这些都有可能引发安全事故。
3. 再次，对配电箱的进出线口进行细致检查。
看其是否密封严密，如果有缝隙，应该用防火胶泥等材料封堵好。
这也是防止电火花引发火灾的重要步骤。
以上就是在进行配电箱安全隐患排查时需要重点关注的几个要点。
总的来说，规范的配电箱使用和维护对于保障电气设备的安全运行至关重要。
电缆设施设备标识规范标准
设施设备标识规范标准1. 标签选材及适用范围1.1 总体要求1.2 线缆标签1.3 设施设备标签（平贴方式）1.4 设施设备标签（捆扎方式）2. 标签设计2.1 铁塔、机房标识2.1.1 无机房铁塔标识2.1.2 有机房铁塔及机房标识2.2 设备标识2.2.1 设备标识（粘贴方式）2.2.2 设备标识（捆扎方式）2.3 无源器件标识2.3.1 功分器、耦合器标识2.3.2 天线标识2.4 POI 标识2.4.1 POI标识（粘贴方式）2.4.2 POI标识（捆扎方式）2.5 漏缆标识2.6 馈线标识2.6.1 7/8馈线标识2.6.2 1/2馈线标识2.7 电力电缆标识2.8 光缆标识2.9 尾纤标识3. 空间环境资源标识3.1 禁止类标识（室外）3.2 禁止类标识（室内）3.3 警示类标识3.4 指示类标识4. 其它4.1 标签应用标准色样4.2 打印方式制作标签4.3 非打印方式制作标签5. 标签粘贴1. 标签选材及适用范围1.1 总体要求1.1.1 标签应根据不同的使用环境选择不同材质，应能够经受不同环境的考验。
1.1.2 通信设备线缆标签应通过国家相关质量认证和环保认证。
1.1.3 按应用环境来分，可以分为室内标签和室外标签，其中室内标签包括线缆标签和平面标签。
1.2 线缆标签1.2.1 线缆标签主要适用于对室内线缆进行标识，比如电源线、天馈线、尾纤、2M 线等。
1.2.2 线缆标签应选用耐用基材，具有良好的柔软性和抗撕扯性，建议使用缠绕型旗形标签，对于线径大于10mm的线缆，建议采用吊牌方式。
1.2.3 根据线缆标签应用环境和使用年限要求不同，建议采用以下两种材质，参数如表1-1 。
表1.3.1 平贴方式的设施设备标签主要适用于铁塔和机房，以及安装于机房内的ODF、直流配电柜、开关电源、交流配电箱、蓄电池、综合柜、无线机柜、空调等设备。
铁塔和机房标签平贴于机房（柜）门前后（柜内），设备标签平贴于设备右上角。
安全警示标识语
安全警示标识语（一）定义（二）作用1. 预防危险提前告知人们存在的危险，如“高压危险，请勿靠近”标识，能让人们远离高压区域，避免触电事故。
2. 引导正确行为例如“紧急出口”标识，在火灾或其他紧急情况下引导人们找到安全疏散的通道。
3. 提高安全意识像“注意安全，小心滑倒”标识，时刻提醒人们在行走时要注意脚下安全，从而提高人们的安全防范意识。
（一）按危险类型分类“有电危险，禁止触摸”：常见于配电箱、变电站等电气设备周围，防止人员误触带电部分。
“小心触电，保持安全距离”：用于提醒人们与高压线路或电气设备保持足够的距离。
“火灾报警电话119”：这是一个非常重要的标识，让人们在发现火灾时知道该拨打的紧急救援电话。
“严禁烟火”：在油库、加油站、面粉厂等易燃易爆场所，严禁任何烟火行为，这个标识起到了严格的警示作用。
“注意机械伤害，请勿靠近运转设备”：在工厂车间里，很多运转的机械设备如车床、铣床等可能会对靠近的人员造成伤害，这个标识提醒人们不要靠近正在运转的设备。
“设备检修，禁止合闸”：当设备正在检修时，这个标识能防止他人误操作合闸，从而保障检修人员的安全。
（二）按警示强度分类1. 禁止类标识语“禁止通行”：用于限制人员进入危险区域或者不允许通行的路段。
“禁止攀登”：在一些危险的建筑物、高塔或者未经授权不得攀爬的设施处设置。
2. 警告类标识语“警告：深水区，危险”：在游泳池、水库等水域，提醒人们注意水深危险，防止溺水事故。
“注意：陡坡，减速慢行”：在道路上有陡坡的地方，提醒驾驶员减速，保障行车安全。
3. 提示类标识语“安全通道”：指示人们在紧急情况下可以安全疏散的通道方向。
“急救站，前方100米”：在公共场所提供急救站的位置信息，方便有需要的人及时找到医疗救助点。
（一）简洁性1. 标识语应尽量简短、明了，使用简单易懂的词汇。
例如“小心台阶”，简单的四个字就能让人们迅速理解要注意脚下的台阶。
2. 避免使用复杂的句子结构和生僻的词汇，确保不同文化程度和语言背景的人都能理解。
