CAD快速统计数量种方法
CAD图纸 快速统计数量的方法
CAD 图纸快速统计数量的方法、步骤及注意事项：
1、 打开CAD 图纸
2、 双击要统计项目的图例，弹出如下所示图框，查看并记住“块名称”。
3、 点击下拉菜单“工具”→“快速选择”弹出如下所示图框：
4、
点击“确定” 即可在左下角命令行提示相应的工程量。
注意：1）统计时最好选择一下范围，不要默认为“整个图形”，除非确认该图中没有标准层或图例表在内，以避免漏算或多计的情况；若有标准层则应单独统计，乘以相应层数，不要误按一层来计算；
2）有时会出现同一种器具，用不同块画图的情况，此时注意不要漏算，最好是在操作前复制一份图纸，每统计一种块类型的器具，就将其删掉，直到所有器具全部统计完成删除干净为止，以避免出现漏算。
选择统计范围；
“对象类型”选择“块参照”
“特性”选择“名称”；
“值”选择第2部查看时的“块名称”。
2021年Cad快速统计对象数量的2种方法
Cad统计图块数量的2种方法欧阳光明（2021.03.07）一．对象选择过滤器1.打开需要统计的图纸，找到统计区域。
2.打开“对象选择过滤器”（快捷键：fi）3.不管对象选择过滤器列表里有什么，点“清除列表”（这步为了统计条件的准确性必须做，若列表为空可省略，不过点一下也不费力吧！呵呵）4.点击“添加选定对象”跳到cad图纸页面5.选择要统计的图块，弹回对象选择过滤器。
6.删除不需要统计条件（这里我们一般统计的是一张图纸或者图纸上一个区域的某个图块，如苗木；所以只留下“块名”和“对象”两项即可，如果有特殊约束条件可以视情况选择限定条件）7点击“应用”弹回cad绘图窗口，框选要统计的区域。
8.框选之后在文本信息栏里就会显示找到对象的数量了。
如果再次确认的话就把所有的对象都选择了；至此方法一结束。
二．快速选择1.打开需要统计的图纸，找到统计区域。
2.找到要统计的块对象，查到块对象的名称。
方法推荐2种：①在块上双击鼠标左键，弹出“增强属性编辑器”增强属性编辑器里有对应的块名称。
②打开“修改特性”对话框（快捷键ch），在修改特性内找到对应的块名称。
3.记住要统计的块名称，回到绘图窗口单击“工具”——“快速选择”弹出快速选择对话框。
4．现在区分统计整个图纸和指定区域两种图块数量。
○1整个图纸：直接在步骤3之后弹出的快速选择对话框内的对象类型选择“块参照”——特性选择“名称”——值选择要统计的“块名称”（直接输入也可）——点击确定。
弹回绘图窗口后，在任务提示栏内就会显示“已选择**个项目，块数量统计完毕。
（F2可调出文本窗口方便查看）○2指定区域图块数量统计：在步骤3之前先将要统计的区域框选，然后按步骤3往后进行。
做步骤4时“应用到”下拉菜单内会有两项选择即“当前选择、整个图形”我们要统计的是所选择区域内的块数量，则这步选择“当前选择”。
其他设置同○1整个图形中设置。
确定之后弹回绘图窗口，任务提示栏显示“已选定**个项目”，至此统计完毕。
Cad2016快速统计对象数量的2种方法
Cad统计图块数量的2种方法一．对象选择过滤器1.打开需要统计的图纸，找到统计区域。
2.打开“对象选择过滤器”（快捷键：fi）3.不管对象选择过滤器列表里有什么，点“清除列表”（这步为了统计条件的准确性必须做，若列表为空可省略，不过点一下也不费力吧！呵呵）4.点击“添加选定对象”跳到cad图纸页面5.选择要统计的图块，弹回对象选择过滤器。
6.删除不需要统计条件（这里我们一般统计的是一张图纸或者图纸上一个区域的某个图块，如苗木；所以只留下“块名”和“对象”两项即可，如果有特殊约束条件可以视情况选择限定条件）7点击“应用”弹回cad绘图窗口，框选要统计的区域。
8.框选之后在文本信息栏里就会显示找到对象的数量了。
如果再次确认的话就把所有的对象都选择了；至此方法一结束。
二．快速选择1.打开需要统计的图纸，找到统计区域。
2.找到要统计的块对象，查到块对象的名称。
①在块上双击鼠标左键，弹出“增强属性编辑器”增强属性编辑器里有对应的块名称。
的块名称。
3.记住要统计的块名称，回到绘图窗口单击“工具”——“快速选择”弹出快速选择对话框。
4．现在区分统计整个图纸和指定区域两种图块数量。
○1整个图纸：直接在步骤3之后弹出的快速选择对话框内的对象类型选择“块参照”——特性选择“名称”——值选择要统计的“块名称”（直接输入也可）——点击确定。
弹回绘图窗口后，在任务提示栏内就会显示“已选择**个项目，块数量统计完毕。
（F2可调出文本窗口方便查看）指定区域图块数量统计：在步骤3之前先将要统计的区域框选，○2然后按步骤3往后进行。
做步骤4时“应用到”下拉菜单内会有两项选择即“当前选择、整个图形”我们要统计的是所选择区域内的块数量，则这步选择“当前选择”。
○1其他设置同整个图形中设置。
确定之后弹回绘图窗口，任务提示栏显示“已选定**个项目”，至此统计完毕。
（F2弹出文本窗口，查看统计数量）。
Cad快速统计对象数量的2种方法
Cad统计图块数量的2种方法一．对象选择过滤器1.打开需要统计的图纸，找到统计区域。
2.打开“对象选择过滤器”（快捷键：fi）3.不管对象选择过滤器列表里有什么，点“清除列表”（这步为了统计条件的准确性必须做，若列表为空可省略，不过点一下也不费力吧！呵呵）4.点击“添加选定对象”跳到cad图纸页面5.选择要统计的图块，弹回对象选择过滤器。
6.删除不需要统计条件（这里我们一般统计的是一张图纸或者图纸上一个区域的某个图块，如苗木；所以只留下“块名”和“对象”两项即可，如果有特殊约束条件可以视情况选择限定条件）7点击“应用”弹回cad绘图窗口，框选要统计的区域。
8.框选之后在文本信息栏里就会显示找到对象的数量了。
如果再次确认的话就把所有的对象都选择了；至此方法一结束。
二．快速选择1.打开需要统计的图纸，找到统计区域。
2.找到要统计的块对象，查到块对象的名称。
方法推荐2种：①在块上双击鼠标左键，弹出“增强属性编辑器”增强属性编辑器里有对应的块名称。
②打开“修改特性”对话框（快捷键ch），在修改特性内找到对应的块名称。
3.记住要统计的块名称，回到绘图窗口单击“工具”——“快速选择”弹出快速选择对话框。
4．现在区分统计整个图纸和指定区域两种图块数量。
○1整个图纸：直接在步骤3之后弹出的快速选择对话框内的对象类型选择“块参照”——特性选择“名称”——值选择要统计的“块名称”（直接输入也可）——点击确定。
弹回绘图窗口后，在任务提示栏内就会显示“已选择**个项目，块数量统计完毕。
（F2可调出文本窗口方便查看）○2指定区域图块数量统计：在步骤3之前先将要统计的区域框选，然后按步骤3往后进行。
做步骤4时“应用到”下拉菜单内会有两项选择即“当前选择、整个图形”我们要统计的是所选择区域内的块数量，则这步选择“当前选择”。
其他设置同○1整个图形中设置。
确定之后弹回绘图窗口，任务提示栏显示“已选定**个项目”，至此统计完毕。
cad快速统计多个封闭矩形个数的方法
cad快速统计多个封闭矩形个数的方法在CAD（计算机辅助设计）软件中，统计多个封闭矩形的个数是一项常见的任务。
虽然具体的操作方法可能因不同的CAD软件而异，但以下是一种通用的方法，可以帮助您快速准确地统计多个封闭矩形的个数。
一、准备工作在开始之前，您需要确保已经安装了支持该功能的CAD软件，例如AutoCAD、CadTools等。
这些软件通常提供了一些实用的工具和命令，可以帮助您更高效地完成设计任务。
二、具体步骤1.打开CAD软件并导入您的设计文件。
确保您的设计文件中包含多个封闭矩形。
2.找到CAD软件中的“对象计数”或类似的功能。
这些功能通常以字母或数字的形式出现，例如“OI”（对象计数）或“计数”。
这些命令通常在“查看”菜单或工具栏中找到。
3.执行“对象计数”命令，并选择您想要统计的对象类型（即封闭矩形）。
4.将光标移动到您的设计文件中，并单击以选择要统计的对象（即封闭矩形）。
您可以选择整个文件或仅选择特定的区域。
5.根据提示，输入要统计的对象数量或设置其他参数。
如果您想统计整个文件中的所有封闭矩形，通常只需按“Enter”键即可。
6.执行计数操作后，您将看到一个结果显示对话框，其中包含有关对象计数的信息。
您可以查看计数结果并保存到文件或打印出来。
三、注意事项请注意，以上步骤可能会因不同的CAD软件而略有不同。
如果您使用的软件中没有类似的功能，您可能需要使用其他方法来统计多个封闭矩形的个数。
此外，请确保在使用CAD软件时遵循安全规则和指南，以避免意外删除或修改您的设计文件。
四、其他技巧除了上述方法之外，还有一些技巧可以帮助您更快速地统计多个封闭矩形的个数：1.使用过滤器：在选择封闭矩形时，可以使用过滤器来限制选择的范围。
例如，您可以根据颜色、线宽或其他属性来过滤选择对象。
2.使用快捷键：大多数CAD软件都提供了快捷键来执行常用任务，如对象计数。
熟悉并使用这些快捷键可以提高您的效率。
3.批量操作：如果您需要多次统计多个封闭矩形的个数，可以考虑使用批量操作功能。

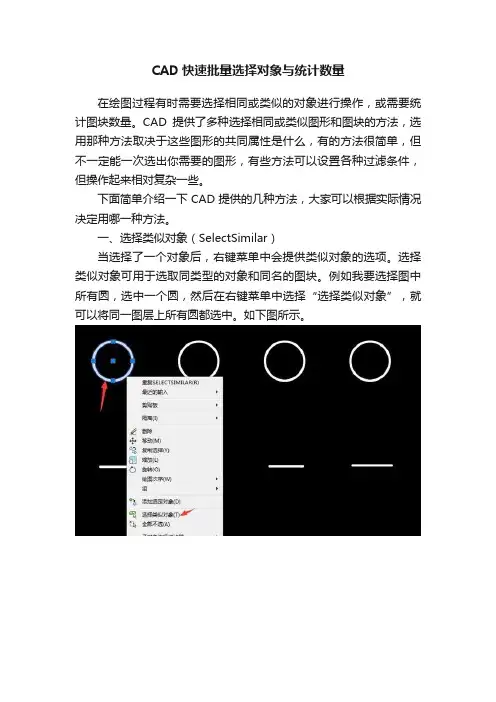

CAD快速批量选择对象与统计数量
CAD快速批量选择对象与统计数量在绘图过程有时需要选择相同或类似的对象进行操作，或需要统计图块数量。
CAD提供了多种选择相同或类似图形和图块的方法，选用那种方法取决于这些图形的共同属性是什么，有的方法很简单，但不一定能一次选出你需要的图形，有些方法可以设置各种过滤条件，但操作起来相对复杂一些。
下面简单介绍一下CAD提供的几种方法，大家可以根据实际情况决定用哪一种方法。
一、选择类似对象（SelectSimilar）当选择了一个对象后，右键菜单中会提供类似对象的选项。
选择类似对象可用于选取同类型的对象和同名的图块。
例如我要选择图中所有圆，选中一个圆，然后在右键菜单中选择“选择类似对象”，就可以将同一图层上所有圆都选中。
如下图所示。
二、快速选择（QSELECT）快速选择可以通过设置一些条件，快速从图中将所有满足对象的图形都选择出来。
输入命令QSELECT或QSE打开快速选择面板。
在面板中可以通过设置应用范围、对象类型、用于过滤的参数和参数值以及应用方式，来选择需要被选定的对象。
如下图所示。
快速选择还可以根据情况多次使用，可以在选择集中进一步利用条件进行过滤，也可以添加或排除一些满足设定条件的对象。
三、对象选择过滤器（Filiter）对象选择过滤可以理解为快速选择的升级版，与快速选择不同的是，FI可以进行区域选择，快速选择会把CAD整个文件里面的图形都选中，而且FI选择过滤器可以选择的类型更多。
使用方式如下图所示，就能选中所有的文字。
四、其他工具网上有一些流行的工具，例如贱人工具箱等会提供一些预设好的过滤器，功能类似于快速选择和选择过滤器。
下面我简单的介绍下贱人工具箱如何进行快速选择，如下图所示。
这里简单介绍下快速选择，可以选择相同面积的圆，同时可以过滤图层，所以最终的选择结果是五个细实线的圆。
如下图所示。
五、统计图形数量上述所讲的四种方式批量选择图形后，在命令行都会显示所选图形的数量。
也有特殊的统计图形数量的方式，比如在贱人工具箱中统计单块和统计多块两个选项，当需要统计的对象是图块的时候，就可以通过这种方式统计数量。
CAD中的计数命令使用指南
CAD中的计数命令使用指南计数命令是在CAD软件中非常实用的工具，它可以帮助我们快速而准确地计算出图纸中的对象数量。
在本文中，我们将分享一些常用的计数命令以及它们的使用技巧，帮助读者更好地掌握这一功能。
一、计数命令的基本使用方法1. 首先，打开CAD软件并加载需要进行计数的图纸。
2. 在CAD命令行中输入“COUNT”命令，或者点击工具栏上的计数工具图标。
这将启动计数命令。
3. 在弹出的计数设置对话框中，选择需要计数的对象类型。
常见的对象类型包括线段、圆、文本等。
4. 点击“确定”按钮，CAD软件将自动计算出图纸中该对象类型的数量，并在命令行中显示出来。
二、计数命令的进阶使用技巧1. 计数命令可以用来计算多个对象类型的数量。
在计数设置对话框中，可以同时选择多个对象类型进行计数。
2. 计数命令还可以根据特定的属性进行计数。
在计数设置对话框的“属性”选项中，我们可以选择需要计数的对象属性，如颜色、图层等。
3. 计数命令还可以进行筛选，只计算符合特定条件的对象数量。
在计数设置对话框的“筛选”选项中，我们可以设置筛选条件，如长度大于一定值的线段、面积大于一定值的面等。
4. 计数命令可以自动标注计数结果。
在计数设置对话框中，勾选“标注”选项，CAD软件将自动在图纸中标注计数结果，方便我们查看和使用。
5. 计数命令还可以应用于不规则图形的计数。
通过使用计数命令中的“外接矩形”选项，我们可以快速而准确地计算出复杂图形的数量。
三、计数命令的注意事项1. 在使用计数命令进行计数之前，我们应该保证图纸中的对象已经正确地绘制和排列。
否则，计数命令可能得出不准确的结果。
2. 在计数命令的设置对话框中，我们应该仔细选择需要计数的对象类型和属性，以避免计算错误。
3. 在进行复杂图形的计数时，我们可以先对图形进行拆分，然后分别进行计数。
这样可以简化计数过程，提高计数的准确性。
4. 如果图纸中的对象类型较多，计数命令可能需要较长的计算时间。
Cad快速统计对象数量地2种方法
Cad统计图块数量的2种方法一．对象选择过滤器1.打开需要统计的图纸，找到统计区域。
2.打开“对象选择过滤器”（快捷键：fi）3.不管对象选择过滤器列表里有什么，点“清除列表”（这步为了统计条件的准确性必须做，若列表为空可省略，不过点一下也不费力吧！呵呵）4.点击“添加选定对象”跳到cad图纸页面5.选择要统计的图块，弹回对象选择过滤器。
6.删除不需要统计条件（这里我们一般统计的是一张图纸或者图纸上一个区域的某个图块，如苗木；所以只留下“块名”和“对象”两项即可，如果有特殊约束条件可以视情况选择限定条件）7点击“应用”弹回cad绘图窗口，框选要统计的区域。
8.框选之后在文本信息栏里就会显示找到对象的数量了。
如果再次确认的话就把所有的对象都选择了；至此方法一结束。
二．快速选择1.打开需要统计的图纸，找到统计区域。
2.找到要统计的块对象，查到块对象的名称。
①在块上双击鼠标左键，弹出“增强属性编辑器”增强属性编辑器里有对应的块名称。
块名称。
3.记住要统计的块名称，回到绘图窗口单击“工具”——“快速选择”弹出快速选择对话框。
4．现在区分统计整个图纸和指定区域两种图块数量。
○1整个图纸：直接在步骤3之后弹出的快速选择对话框内的对象类型选择“块参照”——特性选择“名称”——值选择要统计的“块名称”（直接输入也可）——点击确定。
弹回绘图窗口后，在任务提示栏内就会显示“已选择**个项目，块数量统计完毕。
（F2可调出文本窗口方便查看）○2指定区域图块数量统计：在步骤3之前先将要统计的区域框选，然后按步骤3往后进行。
做步骤4时“应用到”下拉菜单内会有两项选择即“当前选择、整个图形”我们要统计的是所选择区域内的块数量，则这步选择“当前选择”。
其他设置同○1整个图形中设置。
确定之后弹回绘图窗口，任务提示栏显示“已选定**个项目”，至此统计完毕。
（F2弹出文本窗口，查看统计数量）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Cad统计图块数量的2种方法
一．对象选择过滤器
1.打开需要统计的图纸，找到统计区域。
2.打开“对象选择过滤器”（快捷键：fi）
3.不管对象选择过滤器列表里有什么，点“清除列表”（这步为了统计条件的准确性必须做，若列表为空可省略，不过点一下也不费力吧
4.点击“添加选定对象”跳到cad图纸页面
5.选择要统计的图块，弹回对象选择过滤器。
6.删除不需要统计条件（这里我们一般统计的是一张图纸或者图纸上一个区域的某个图块，如苗木；所以只留下“块名”和“对象”两项即可，如果有特殊约束条件可以视情况选择限定条件）
7点击“应用”弹回cad绘图窗口，框选要统计的区域。
8.框选之后在文本信息栏里就会显示找到对象的数量了。
如果再次确认的话就把所有的对象都选择了；至此方法一结束。
二．快速选择
1.打开需要统计的图纸，找到统计区域。
2.找到要统计的块对象，查到块对象的名称。
方法推荐2种：
①在块上双击鼠标左键，弹出“增强属性编辑器”
增强属性编辑器里有对应的块名称。
②打开“修改特性”对话框（快捷键ch），在修改特性内找到对应的块名称。
3.记住要统计的块名称，回到绘图窗口单击“工具”——“快速选择”弹出快速选择对话框。
4．现在区分统计整个图纸和指定区域两种图块数量。
○1整个图纸：直接在步骤3之后弹出的快速选择对话框内的对象类型选择“块参照”——特性选择“名称”——值选择要统计的“块名称”（直接输入也可）——点击确定。
弹回绘图窗口后，在任务提示栏内就会显示“已选择**个项目，块数量统计完毕。
（F2可调出文本窗口方便查看）
○2指定区域图块数量统计：在步骤3之前先将要统计的区域框选，然后按步骤3往后进行。
做步骤4时“应用到”下拉菜单内会有两项选择即“当前选择、整个图形”我们要统计的是所选择区域内的块数量，则这步选择“当前选择”。
其他设置同○1整个图形中设置。
确定之后弹回绘图窗口，任务提示栏显示“已选定**个项目”，至此统计完毕。
（F2弹出文本窗口，查看统计数量）。
