混凝土质量缺陷处理专项方案
砼质量缺陷修补专项施工方案
砼质量缺陷修补专项施工方案一、前言砼质量缺陷是指在砼浇筑或使用过程中出现的砼表面开裂、空鼓、渣浆析出等问题，给工程的性能和可靠性带来严重影响。
为了保证工程质量和使用寿命，必须对砼质量缺陷进行修补。
本文将针对常见的砼质量缺陷，提出适用的修补工艺和施工方法。
二、缺陷类型和修补方案1.砼表面开裂砼表面开裂是砼质量缺陷中最常见的一种，主要原因是混凝土表面起皮、收缩应力及温度变化产生的应力超过混凝土抗拉强度。
对于开裂缺陷，可以采取以下修补方案：（1）清理：先用机械工具将开裂部位的砼表面清理干净，除去松散的砼层和灰尘。
（2）扩缝：将裂缝用锐利的工具扩宽，以便更好地进入修补材料。
（3）修补：用硅酸钠水泥浆料或快凝混凝土修补料将开裂部位填充，使其与周围的砼表面形成良好的粘结。
2.砼表面空鼓砼表面空鼓是指砼表面与基层之间存在空洞或空隙，主要原因是混凝土振捣不均匀或气泡未能完全排除。
修补方案如下：（1）清理：用工具将空鼓部位的砼面清理干净，清除松散的砼块和灰尘。
（2）修补：将高强度水泥浆料或修补砼料注入空鼓部位，确保其与周围砼表面粘结牢固。
3.渣浆析出渣浆析出是指砼表面混凝土与石料之间的分离现象，主要原因是混凝土浇筑后没有及时振捣，或振捣不充分。
对于渣浆析出缺陷，可以采取以下修补方案：（1）清理：将渣浆析出部位的砼表面清理干净，除去松散的砼块和灰尘。
（2）修补：用高强度水泥浆料或修补砼料填补渣浆析出的空隙，并用工具将其与周围砼表面平整。
三、施工要点和注意事项1.施工要点（1）施工条件：确保环境温度适宜，不宜低于5°C或高于35°C；施工过程中保持表面湿润。
（2）修补材料：选择质量好、与原混凝土相容性良好的修补材料。
（3）工具选择：根据不同的修补缺陷选择合适的工具，如扁铲、刷子、拍子等。
（4）施工流程：清理缺陷部位→扩缝（如果有）→修补。
2.注意事项（1）施工过程中要保持修补材料与原混凝土的粘结性和耐久性。
混凝土质量缺陷处理方案
混凝土质量缺陷处理方案混凝土是一种广泛应用于建筑工程中的材料，它具有良好的抗压性能和耐久性。
然而，在施工过程中，有时会出现混凝土质量缺陷，例如裂缝、起砂、空鼓等问题。
这些质量缺陷严重影响了混凝土结构的耐久性和安全性，因此需要及时采取有效的处理措施。
在处理混凝土质量缺陷之前，首先需要对问题进行全面的诊断和评估。
只有了解了具体的缺陷类型、程度和原因，才能针对性地制定处理方案。
以下是常见的混凝土质量缺陷处理方案：一、裂缝处理方案：1. 表面裂缝处理：对于浅表裂缝，可以采用填充或修补的方法。
首先，清理裂缝，并确保其表面干燥。
然后，可以选择合适的填缝材料，如聚胺酯、环氧树脂等，进行填充，最后修整表面使其与周围的混凝土平整一致。
2. 深层裂缝处理：对于较深的裂缝，可能需要采取更复杂的处理方法。
可以考虑使用修复剂和加固材料，如碳纤维条、钢筋等，来增强裂缝周围的钢筋网布，并填充适当的填缝材料。
二、起砂处理方案：1. 表面起砂处理：对于轻微的表面起砂问题，可以采用表面密封和涂覆的方法来修复。
首先，清洁表面并确保其干燥。
然后，使用合适的密封剂或涂料进行涂覆，以提高表面的耐水性和抗磨损性。
2. 深层起砂处理：对于较严重的深层起砂问题，需要进行更彻底的修复。
可以采用重填或重做的方法，即将受影响的区域完全清除，并重新浇筑新的混凝土。
在重新浇筑之前，应考虑加固和修复原有的钢筋。
三、空鼓处理方案：1. 表面空鼓处理：对于浅表空鼓，可以采用填充和修补的方法。
首先，清理空鼓区域，并确保其表面干燥。
然后，使用合适的填料，如聚合物水泥砂浆等，填充空鼓部分，并修整表面以保持平整。
2. 深层空鼓处理：对于深层空鼓问题，可能需要更严重的处理措施。
可以考虑采用钻洞和灌浆的方法，即通过钻孔将灌浆材料注入空鼓部分，以提高其粘结强度和稳定性。
除了以上的具体处理方案，还应注意以下几个方面：1. 提高施工工艺和质量控制，从源头上减少质量缺陷的发生；2. 加强混凝土的养护管理，确保其良好的质量和性能；3. 定期进行检测和维护，及时发现和处理混凝土质量缺陷。
混凝土质量缺陷处理专项技术方案

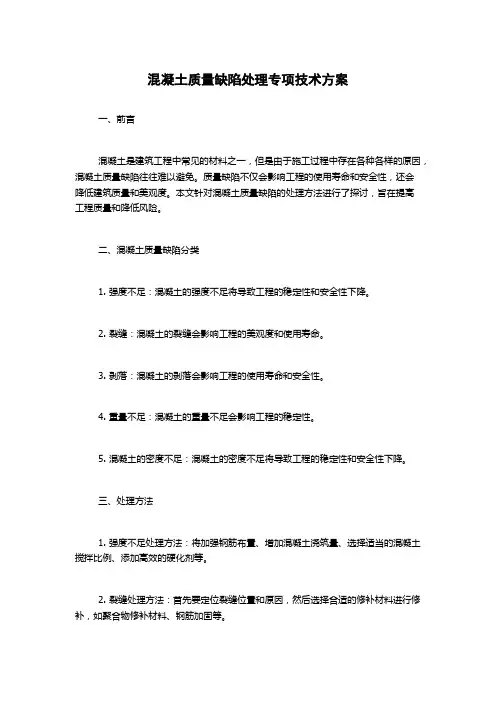

混凝土质量缺陷处理专项技术方案一、前言混凝土是建筑工程中常见的材料之一，但是由于施工过程中存在各种各样的原因，混凝土质量缺陷往往难以避免。
质量缺陷不仅会影响工程的使用寿命和安全性，还会降低建筑质量和美观度。
本文针对混凝土质量缺陷的处理方法进行了探讨，旨在提高工程质量和降低风险。
二、混凝土质量缺陷分类1. 强度不足：混凝土的强度不足将导致工程的稳定性和安全性下降。
2. 裂缝：混凝土的裂缝会影响工程的美观度和使用寿命。
3. 剥落：混凝土的剥落会影响工程的使用寿命和安全性。
4. 重量不足：混凝土的重量不足会影响工程的稳定性。
5. 混凝土的密度不足：混凝土的密度不足将导致工程的稳定性和安全性下降。
三、处理方法1. 强度不足处理方法：将加强钢筋布置、增加混凝土浇筑量、选择适当的混凝土搅拌比例、添加高效的硬化剂等。
2. 裂缝处理方法：首先要定位裂缝位置和原因，然后选择合适的修补材料进行修补，如聚合物修补材料、钢筋加固等。
3. 剥落处理方法：处理方法包括清理剥落部分、用清洁水或蒸汽喷射清洗、修补剥落部分等。
4. 重量不足处理方法：增加混凝土浇筑量、加强混凝土密实度、选择适当的混凝土搅拌比例、优化施工工艺等。
5. 混凝土的密度不足处理方法：采取隔层浇筑、增加混凝土浇筑量、加强混凝土密实度、选择适当的混凝土搅拌比例等。
四、优化施工管理除了采取相应的处理方法外，为了避免混凝土质量缺陷，我们还应该优化施工管理，控制施工过程中的质量和安全。
1. 稳定的施工组织架构：合理安排人员、保证设备和材料的及时供应。
2. 严密的质量管理体系：强化计划和任务分配，材料的检验与备案。
3. 强化施工现场管理：严格执行安全、技术、管理规定，对施工现场进行密切监视和管理。
4. 合理的施工工艺：采用先进的工艺方法，确保施工质量的稳步提高。
五、结语混凝土质量缺陷的处理方法是多种多样的，具体应根据实际情况选取适合的措施。
但从根本上来说，施工前优化设备和管理流程、规范施工过程，才是避免混凝土质量缺陷的关键。
混凝土质量缺陷修补方案(混凝土修复方案)
混凝土质量缺陷修补方案(混凝土修复方案)一、混凝土表面缺陷修补方案1. 缺陷概述混凝土表面缺陷是指混凝土表面浮现的各种破损、裂缝以及颜色不均等问题。
这些缺陷不仅影响建造物的美观性，还可能降低混凝土的强度和耐久性。
本方案旨在修补混凝土表面缺陷，提高混凝土的质量和使用寿命。
2. 缺陷分类根据表面缺陷的性质和原因，将混凝土表面缺陷分为以下几类：2.1 裂缝缺陷2.1.1 小裂缝2.1.2 大裂缝2.2 粉化缺陷2.3 脱皮缺陷2.4 颜色不均缺陷3. 修补方法根据不同的缺陷类型，采取相应的修补方法：3.1 裂缝缺陷修补3.1.1 小裂缝修补方法3.1.2 大裂缝修补方法3.2 粉化缺陷修补3.3 脱皮缺陷修补3.4 颜色不均缺陷修补4. 材料准备根据修补工艺的要求，准备相应的修补材料，包括：4.1 修补胶4.2 涂料4.3 补土5. 施工工艺根据修补方法的不同，采用相应的施工工艺，并确保修补质量达到标准要求。
附件：混凝土缺陷修补施工指导图法律名词及注释：1. 混凝土质量控制标准：指混凝土表面缺陷修补工程必须符合的国家相关标准，确保修补质量。
2. 施工工艺：指修补混凝土表面缺陷时采用的具体施工方法和步骤。
3. 质量验收标准：指对修补后的混凝土表面缺陷进行验收时需要符合的相关标准和要求。
------------------------------------------------------------二、混凝土质量缺陷修补方案1. 修补方案目的本方案旨在解决混凝土质量缺陷，提升混凝土的质量和耐久性，确保建造物的安全和可靠性。
2. 修补方案内容2.1 确定缺陷类型根据混凝土质量缺陷的不同类型（如裂缝、麻面、空鼓等），按照像应的修补方法进行修复。
2.2 缺陷诊断与分析对混凝土质量缺陷进行详细的诊断与分析，确定修补前的缺陷程度和原因，并制定相应的修补方案。
2.3 修补材料准备根据缺陷的具体情况，选择合适的修补材料，如修补胶、补土、填缝剂等，并确保其质量符合相关标准要求。
混凝土质量缺陷防治及修补方案范本
混凝土质量缺陷防治及修补方案一、引言混凝土作为建筑材料之一，在建筑工程中得到广泛应用。
但是，混凝土材料本身具有缺陷，例如热裂缝、钢筋锈蚀、空鼓、开裂等问题，这些问题会影响混凝土结构的承载能力、耐久性和安全性。
因此，混凝土质量的缺陷防治及修补至关重要。
本文将讨论混凝土质量缺陷防治及修补方案，希望对工程施工和管理人员有所启示。
二、混凝土质量缺陷防治2.1 热裂缝热裂缝是由于混凝土内部的热应力和收缩应力超过混凝土的强度而引起的。
为了防止热裂缝的产生，可以采取以下措施：•控制混凝土的水灰比和减少水泥用量；•控制混凝土的温度和湿度；•采取适当的混凝土配合比，添加矿物掺合料。
2.2 钢筋锈蚀钢筋锈蚀是由于钢筋表面钝化层被破坏，进入氧气和水分的作用下，发生腐蚀反应而引起的。
为了防止钢筋锈蚀的产生，可以采取以下措施：•采用耐蚀性好的钢筋；•采用技术合格的施工工艺和工程管理措施；•对钢筋进行防腐处理。
2.3 空鼓空鼓是指混凝土与基础或墙体等构件之间出现脱粘或空隙，这时，混凝土与基础之间的粘结力会降低，导致构件的抗震性能下降。
为了防止空鼓的产生，可以采取以下措施：•彻底清除基础表面的泥土、灰尘和油污；•基础表面应该湿润，防止吸水；•应使用优质的胶黏剂，并正确施工。
2.4 开裂开裂是指混凝土内部的应力超过了混凝土的强度而发生不同类型的开裂。
为了防止开裂，可以采取以下措施：•控制混凝土的水灰比和减少水泥用量；•控制混凝土的温度和湿度；•混凝土内部应力均匀分布。
三、混凝土缺陷修补方案如果混凝土已经出现了缺陷，应该采取及时的修补措施，以保证建筑物的安全。
以下是常见的修补方案：3.1 直接修补法直接修补法是将混凝土缺陷处清理干净后，使用与原材料相同的混凝土填充。
这种方法简单易行，但是混凝土之间的密实度可能不够，因此需要多次施工。
3.2 嵌缝修补法嵌缝修补法是在混凝土缺陷处打胶水孔（孔深不得超过混凝土厚度的1/2），并注入胶水或水泥浆，再将钢筋榫栓勾入缝中，使其与混凝土产生牢固的连接。
混凝土质量缺陷处理施工方案
混凝土质量缺陷处理施工方案一、前言混凝土在建筑行业中被广泛应用，但是在施工过程中常常会出现质量缺陷，如裂缝、变形等问题。
为了保证建筑结构的安全和耐久性，必须对混凝土质量缺陷进行及时有效的处理。
本文将针对混凝土质量缺陷的处理提出相应的施工方案。
二、常见混凝土质量缺陷及原因分析1.裂缝：混凝土裂缝是常见的质量缺陷，可能由于混凝土过早干燥、收缩等原因导致。
2.变形：混凝土变形可能是由于材料不均匀、温度变化等因素引起。
三、混凝土质量缺陷处理施工方案3.1 裂缝处理1.表面裂缝处理：将裂缝清理干净，填充专用修补材料，待固化后进行抛光处理。
2.深层裂缝处理：使用专业胶粘剂进行填充，同时加固周边结构以防裂缝再次出现。
3.预防措施：在混凝土浇筑前，进行加固网格铺设，以降低裂缝的发生概率。
3.2 变形处理1.调整：对于轻微的混凝土变形可以通过调整来解决，如增加支撑等。
2.重建：对于严重的混凝土变形，可能需要进行重建处理，重新浇筑混凝土。
3.预防措施：在浇筑混凝土时，要确保材料的均匀分布，同时进行适当的温度控制。
四、施工注意事项1.安全第一：施工过程中必须严格遵守安全操作规程，确保施工人员和周边环境的安全。
2.质量控制：对于施工材料和施工技术要进行严格把控，确保混凝土质量缺陷得到有效处理。
五、结论混凝土质量缺陷处理对于建筑结构的安全至关重要，只有及时有效地处理，才能确保建筑结构的稳定和持久。
施工方案的制定和执行是处理混凝土质量缺陷的关键，需要施工人员严格按照方案操作，以确保处理效果的达到预期效果。
混凝土质量缺陷处理方案及预防措施
混凝土质量缺陷处理方案及预防措施一、混凝土质量缺陷处理方案1.破损处理对于混凝土的表面破损，如表皮开裂、脱落等，可以采取以下处理方案：-清除破损部分的杂物和松散混凝土。
-修补：选择与原混凝土相似的材料进行修补。
首先涂上粘结剂，然后将修补材料填充到破损部分，并用铁锹或批刀进行抹平。
修补完后，需要按照养护要求进行养护。
2.开裂处理开裂是混凝土常见的缺陷，可分为干缩开裂和温度开裂等。
对于不同类型的开裂，可采取以下处理方案：-干缩开裂：通过增加初始水分含量、合理施工、增加养护时间等方式减少混凝土的干缩，预防开裂。
-温度开裂：通过混凝土配合比的调整、合理的温度控制、使用温度缓和剂等降低温度开裂的风险。
-裂缝修复：对于已经开裂的混凝土，可以使用填缝剂进行修复。
修复时先清洁裂缝，然后填充填缝剂进行修补，并按照养护要求进行养护。
3.强度不达标处理混凝土的强度不达标可以通过以下处理方案进行解决：-检测原因：首先需要找到强度不达标的原因，可能是材料质量问题、配合比设计问题、施工工艺问题等。
-整改措施：根据检测结果，采取相应的整改措施。
可能需要调整配合比、更换材料、优化施工工艺等。
-重浇覆盖：对于强度不达标的混凝土，可以在表层重浇一层达标的混凝土，提高整体强度。
二、混凝土质量缺陷预防措施1.施工前措施-合理设计：在混凝土的配合比设计中，应根据实际情况考虑材料性能、使用要求等，确保混凝土质量达到要求。
-选材严格：选择符合要求的材料，特别是水泥、骨料、矿渣粉等。
要对材料进行质量检测和验收，确保材料质量符合标准要求。
-加强施工管理：严格按照操作规范施工，合理安排施工工艺，减少操作问题导致的质量缺陷。
2.施工中措施-搅拌均匀：在混凝土搅拌过程中，要确保各组分充分混合均匀，避免出现浆液和骨料分层现象。
-控制水灰比：合理控制水灰比，避免混凝土过于稀薄或过于干燥，影响强度和耐久性。
-控制施工温度：合理控制施工温度，避免温度变化过大引起的开裂问题。
混凝土质量缺陷修补方案
混凝土质量缺陷修补方案
一、概述
混凝土质量缺陷是广泛存在于建筑行业的一个现实问题。
它可以是天
然混凝土的性能缺陷，也可以是受到施工环境或施工条件影响而出现的人
为混凝土质量缺陷。
这些缺陷会对混凝土的性能和使用寿命产生不利的影响，严重的时候会影响建筑物的安全性，甚至需要重新进行施工以及投入
大量的经济成本来补救。
因此，如何有效避免混凝土质量缺陷的发生，以
及如何有效修补混凝土质量缺陷，都是建筑行业需要研究解决的关键问题。
二、混凝土质量缺陷的修补方案
1、防止混凝土质量缺陷
（1）施工前对施工环境进行全面检测，尤其要注意温度、湿度、渗
透性及积水等，减少混凝土因环境导致的缺陷发生。
（2）建议采用冷硬混凝土，可根据施工环境选择适当的冷硬混凝土，可有效抑制施工环境对混凝土的影响，提高混凝土的质量。
（3）尽量采用坍落度、粒径大小、含水率分布等数据指导混凝土搅拌，保证混凝土的均匀性，有效降低坍落度引起的混凝土质量损失。
（4）严格控制混凝土施工工艺，确保施工设备和施工条件符合混凝
土工程要求。
2、修补混凝土质量缺陷。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录编制说明 (1)1、编制依据 (1)2、编制单位及人员 (1)3、发放范围 (1)编制说明 (1)1、编制依据 (1)2、编制单位及人员 (1)3、发放范围 (1)第一章工程概况 (2)第二章混凝土质量缺陷分类及产生原因 (3)1、混凝土质量缺陷形成原因 (4)1.1露筋： (4)1.2蜂窝： (4)1.3麻面： (5)1.4孔洞： (5)1.5夹渣： (5)1.6疏松： (6)第三章混凝土质量缺陷的处理 (9)1、混凝土质量缺陷的处理措施 (9)2、混凝土质量缺陷处理的效果检查 (11)1、混凝土质量缺陷的处理措施 (9)2、混凝土质量缺陷处理的效果检查 (11)编制说明1、编制依据1.1 中建芙蓉嘉苑二期项目结构和建筑施工图纸。
1.2 已编制审批的《中建芙蓉嘉苑二期项目施工组织设计》。
1.3 国家相关规范、标准，如：《混凝土质量控制标准》、《混凝土结构工程施工质量验收规范》等等。
2、编制单位及人员本方案由中建五局三公司中建芙蓉嘉苑、芙蓉工社工程项目经理部编制。
——编制人：技术经理技术员——编制日期：2013年6月22日3、发放范围3.1 分公司：中建五局三公司长沙分公司技术部、工程部。
3.2 项目部：项目经理；项目副经理；项目技术负责人；工程技术部；质量安全部；物质设备部；商务合约部及作业施工队。
第一章工程概况本工程紧邻芙蓉嘉苑一期工程。
总建筑面积约为330000㎡，由19#～32#、36#、37#、39#、40#栋共18栋高层建筑及一栋幼儿园（33#栋）组成。
地下室为框剪结构、主楼为框支剪力墙结构。
地下室垫层砼强度为C15，地下室底板（独立基础、基础梁、承台）砼强度为C35，地下室外墙、顶板为C40，过梁、构造柱及圈梁为C20。
地下室底板、顶板和侧壁的抗渗等级为P6。
主楼各栋号混凝土强度等级详见表1：表1 主楼各栋号混凝土强度等级来看，住户对房屋的使用功能、房屋尺寸、层高、质量等都有较高的要求，住户对于所购房屋的质量投诉也是不绝于耳，如何顺利地交付使用，真正达到质量“0”投诉是贯穿整个项目施工的一个课题。
本工程栋数多，工程量大，结构复杂，在钢筋砼结构施工过程中，难免会发生一些质量通病，如蜂窝、麻面、孔洞、裂缝等，如何最大限度的消除质量通病，保证工程结构安全，现编制混凝土质量缺陷处理专项施工方案。
第二章混凝土质量缺陷分类及产生原因根据国家标准GB50204-2011《混凝土结构工程施工质量验收规范》第八进行检查，作出记录。
混凝土外观质量不宜出现一般缺陷和严重缺陷，对于已出现的一般缺陷，应组织监理、业主、设计确认，做好缺陷记录，并及时按本方案对缺陷进行处理；混凝土外观质量不应出现严重缺陷，对已经出现的严重缺陷，应由施工单位提出技术处理方案，并经业主、设计和监理单位认可后方可进行处理。
对经处理的部位，应重新检查验收。
1、混凝土质量缺陷形成原因1.1 露筋：指混凝土内部主筋、架立筋、箍筋局部裸露在结构构件表面。
其产生原因：1）灌筑混凝土时钢筋保护层垫块位移，或垫块太少或漏放，致使钢筋紧贴模板外露；2）结构构件截面小，钢筋过密，石子卡在钢筋上，使水泥砂浆不能充满钢筋周围造成露筋；3）混凝土配合比不当，产生离折，靠模板部位缺浆或模板漏浆；4）混凝土保护层太小或保护处混漏振或振捣不实，或振捣棒撞击钢筋或踩踏钢筋，使钢筋位移造成露筋；5）木模板末浇水湿润，吸水粘结或脱模过早，拆模时缺棱、掉角，导致露筋。
1.2 蜂窝：指混凝土结构局部出现酥松，砂浆少、石子多，石子之间形成空隙类似蜂窝状的窟窿。
其产生原因有：1）混凝土配合比不当，石子、水泥材料加水不准造成砂浆少，石子多；2）混凝土搅拌时间不够，末拌均匀，和易性差振捣不密实；3）下料不当或下料过高，末设串简使石子集中，造成石子、砂浆离析；4）混凝土末分层下料，振捣不实或漏振或振捣时间不够；5）模板缝隙不严密，水泥浆流失；6）钢筋较密，使用石子粒径过大或坍落度过不；7）基础、柱子、墙根部位末稍加间歇就继续灌上层混凝土。
1.3 麻面：指混凝土局部表面出现缺浆和许多小凹坑、麻点形成粗糙面，但无钢筋外露现象。
其产生的原因：1）模板表面粗糙或粘附水泥浆渣等杂物末清理干净拆模板时混凝土表面被粘坏；2）模板末浇水湿润或湿润不够，构件表面混凝土的水分被吸去，使混凝土失水过多出现麻面；3）模板拼缝不严密，局部漏浆；4）模板隔离剂涂刷不匀，或局部漏刷或失效，混凝土表面与模板粘结造成麻面；5）混凝土振捣不实，气泡末排出停在模式板表面形成麻点。
1.4 孔洞：指混凝土结构内部有尺寸较大的空隙局部没有混凝土或蜂窝特别大，钢筋局部或全部裸露。
其产生的原因有：1）在钢筋密集处或预留孔洞和埋件处，砼浇筑不畅通；2）未按施顺序和施工工艺认真操作，产生漏振；3）砼离析，砂浆分离，石子成堆，或严重跑浆；4）砼中有泥块、木块等杂物掺入；5）未按规定下料，一次下料过多、振捣不到。
1.5 夹渣：指混凝土内部夹有杂物且深度超过保护层厚度。
杂物的来源有两种情况，一是原材料中的杂物，另一个是施工现场遗留下来的杂物。
面积较大的夹渣相当于削弱钢筋保护层厚度，深度较深的夹渣与孔洞无异。
施工缝部位（特别是柱头和梯板脚）更易出现夹渣。
其产生的原因有：1）砂、石等原材料中局部含有较多的泥团泥块、砖头、塑料、木块、树根、棉纱、小动物尸体等杂物，并未及时清除；2）模板安装完毕后，现场遗留大量的垃圾杂物如锯末、木屑、小木方木块等，工人用水冲洗时不仔细，大量的垃圾杂物聚积在梁底、柱头、柱跟、梯板脚及变截面等部位，最后未及时清理；3）现场工人掉落工具、火机、烟盒、水杯和矿泉水瓶等杂物及丢弃的小模板等卡在钢筋中未作处理。
1.6 疏松：前述的蜂窝麻面、孔洞、夹渣等质量缺陷都同时不同程度地存在疏松现象，而单独存在的疏松现象，砼外观颜色、光泽度、粘结性能甚至凝结时间等均与正常混凝土差异明显，混凝土结构内部不密实，强度很低，危害性极大。
其产生的原因有：1）混凝土漏振；2）水泥强度很低而又计量不准，或商品混凝土站因设备故障造成矿物掺合料掺量达到65%以上，此时混凝土砂浆粘结性能极差，强度很低；3）严寒天气，新浇混凝土未做保温措施，造成混凝土早期冻害，出现松散，强度极低；4）实际工作中，可能出现泵送混凝土浇筑时，不预拌润泵砂浆，现场工人图省事，直接向泵机料斗内铲两斗车砂子和一包水泥，加水后未充分搅拌就开启泵机。
或在浇注面上未将润泵砂浆分散铲开而堆积在一处，拆模后构件表面起皮掉落，内部疏松。
1.7 裂缝：混凝土出现表面裂缝或贯通性裂缝，影响结构性能和使用功能。
实际中所有混凝土结构不同程度地存在各种裂缝，混凝土原生的微细裂纹有时是允许存在的，对结构和使用影响不大。
但是必须防治产生宽度大于0.5mm 的表面裂缝和大于0.3mm贯通性裂缝。
以下说明工程结构中常见的各种类型的裂缝产生的原因：1）早期塑性收缩裂缝：混凝土在终凝前后由于早期养护不当，水分大量蒸发而产生的表面裂缝，裂缝上宽下窄，纵横交错，一般短而弯曲。
2）干缩裂缝：混凝土由于阳光高温暴晒又缺少水养护，发生干燥而在1～7天内出现的裂缝，板面板底干缩裂缝长而稍直，十字形交叉或机根裂缝放射状交叉。
梁侧干缩裂缝间距1～1.5m平行出现，裂缝中部宽而深，两头细而浅，此时一般梁底部并无裂缝出现。
3）温度裂缝：一般是大体积混凝土快速降温而在侧面出现的长而直、宽而深的裂缝。
4）自收缩裂缝：水泥发生化学反应后，体积有一定量的减小，处理不好（如未留置适当的施工缝、后浇带等）会产生如龟背样的细小弯曲的裂缝。
5）应力裂缝：由于设计上应力过于集中或钢筋（温度筋、分布筋）分布不合理而使混凝土产生裂缝。
裂缝深而宽，可出现贯通性。
6）载荷裂缝：混凝土未产生足够强度即拆除底模，或新浇注楼面承受过大的集中载荷，如钢管、模板、钢筋的集中堆放，使混凝土受到冲击、震动、扰动等破坏而产生的裂缝。
裂缝深而宽，从受破坏部位向外延伸。
7）沉降裂缝：地基（模板）下沉或垂直距离较大的部位与水平结构之间因为混凝土沉降而产生的裂缝。
8）冷缝裂缝：大面积混凝土分区分片浇注（未设施工缝）时，接茬部位老混凝土已凝结硬化，出现冷缝，极易产生裂缝。
1.8 烂根：指钢筋混凝土结构的现浇柱、墙等竖向构件的底部，混凝土出现浇注质量问题如蜂窝、空隙、露筋、新老混凝土接茬不密实等弊病。
其产生的原因有：1）钢筋过密不利振捣和浇注：从竖向钢筋看，该部位处于上下钢筋搭接部位，钢筋数量有所增加，尤其对柱筋而言，钢筋直径较大，钢筋间隙变小，且根据构造要求，该搭接部位窟筋加密，从外观上看变成了钢筋“疙瘩”，显然对混凝土的浇注和振捣增加了难度，易产生混凝土的质量问题；2）楼板混凝土面不平，导致模板底部与混凝土楼板相接处，因较大缝隙而容易跑浆；3）混凝土浇注高度过高，造成模板底部侧力过大，在振捣过程中容易发生跑浆或“跑盒子”（即模板侧向位移）；4）楼层过高振捣棒过长，不易控制棒头振捣（棒头即振捣棒端头部分）；5）新、老混凝土接茬处（模板底部）清理不干净，如浮土，木屑，老混凝土浆皮残渣等。
1.9 松顶：指连续浇筑高度较大的混凝土结构时，随着灌筑高度的上升，砂浆上浮，石子下沉，出现泌水现象。
就是夏天拆模后，混凝土松部表面也岀现跟冬天结过冰一样鱼磷状现象。
尤其是柱顶出现较多。
顶部混凝土较疏松、强度降低。
其产生的原因有：1）砼配合比不当；2）振捣时间过长，造成离析；3）砼的沁水没有排除。
1.10 缺棱掉角：指梁柱板墙和洞口直角处砼局部掉落，不规整，棱角有缺陷。
其产生的原因有：1）砼浇筑前木模板未湿润或湿润不够；2）砼养护不好；3）过早拆除侧面非承重模板；4）拆模时外力作用或重物撞击，或保护不好，棱角被碰掉。
1.11 外形尺寸偏差通病：指成型构筑物本体表面不平整，整体歪斜，凹凸或膨胀，轴线偏移等。
其产生的原因有：1）砼浇筑后没有找平压光；2）砼没有达到强度就上人操作或运料；3）模板支设不牢固，支撑结构差；4）放线误差较大；5）砼浇筑顺序不对，致使模板发生偏移等。
第三章混凝土质量缺陷的处理1、混凝土质量缺陷的处理措施1.1 露筋：表面露筋：刷洗净后，在表面抹1:2或1:2.5水泥砂浆，将充满露筋部位抹平。
露筋较深：凿去薄弱混凝土和突出颗粒，先刷干净后，用比原来高一级的细石混凝土填塞压实。
1.2 蜂窝：小蜂窝：先洗刷干净后，用1:2的水泥砂浆抹平压实较大的蜂窝：先凿去蜂窝处薄弱松散颗粒刷洗净后，支模用高一强度等级的细石混凝土仔细填塞捣实，较深的蜂窝如清除困难，可埋压浆管、排气管，表面抹砂浆或灌筑混凝土封闭后进行水泥压浆处理。
1.3 麻面：在麻面部分充分浇水湿润后，用同混凝土标号的砂浆，将麻面抹平压光，使颜色一致。
修补完后，应用草帘或草袋进行保湿养护。
