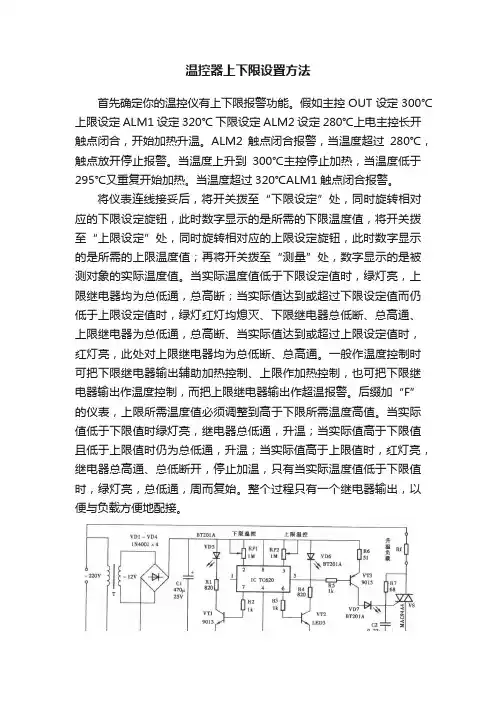

PTB简易手册_温控器通用设置方法

微电脑程序控制器

操作手册

在使用本控制器之前，请先确定控制器的输入输出范围和输入输出种类与您的需求是相符的。

1. 面板说明

1.1 七段显示器

PV：处理值(process value)，红色4位显示

SV：设定值(setting value)，绿色4位显示

1.2LED

OUT1 ：第一组输出(Output1)，绿色灯

OUT2 ：第二组输出(Output2)，绿色灯

AT ：自动演算(Auto Tuning)，黄色灯

PRO ：程式执行中(Program)，黄色灯----- 只适用于PFY系列AL1 ：第一组警报(Alarm 1)，红色灯

AL2 ：第二组警报(Alarm 2)，红色灯

MAN ：输出百分比手动调整(Manual)，黄色灯

※注意：当发生错误(Error)时，MAN灯会亮，并将输出百分

比归零

1.3 按键

SET ：设定键(写入设定值或切换模式)

：移位键(移动设定位数)

：增加键(设定值减1)

：减少键(设定值加1)

A/M ：自动(Auto)/手动(Manual)切换键。

自动：输出百分比由控制器内部演算决定

手动：输出百分比由手动调整OUTL(在User Level中)决定

2 自动演算功能(Auto tuning)

2.2 需先将AT(在User Level中)设定为YES，启动自动演算功能。

2.3 自动演算结束后，控制器内部会自动产生一组新的PID参数取代

原有的PID参数。

＊自动演算适用于控温不准时，由控制器自行调整PID参数。

2.4 ATVL：自动演算偏移量(AutoTuning offset Value)

SV减ATVL为自动演算设定点，设定ATVL可以避免自动演算时，

因PV值震荡而超过设定点(Overshoot)。

例如：SV=200℃，ATVL=5，则自动演算设定点为195℃

当自动演算中，PV值震荡，则是在195℃上下震荡，因此可避免

PV值震荡超过200℃。

※注意：在PFY型号,，ATVL设定值即为自动演算设定点

2.5 自动演算失败可能原因

1：ATVL 设定值太大。(若无法确定ATVL合适值，请设为”0”)

2：演算时间过长。(请手动调整PID值)

3. 错误代码

控制器显示讯息说明

IN1E INPUT 1 ERROR

第一组输入发生错误（开路、极性反接或超出范围）＊ADCF A/D converter failed.

A/D转换失败

＊CJCE Cold junction compensation failed.

常温补偿失败

IN2E INPUT 2 ERROR

第二组输入发生错误（开路、极性反接或超出范围）UUU1 第一组输入信号超过USPL.

NNN1 第一组输入信号低于LSPL.

UUU2 第二组输入信号超过USPL.

NNN2 第二组输入信号低于LSPL.

＊RAMF RAM FAILED

记忆体失败

INTF Interface failed.

通讯错误

AUTF Auto tuning failed.

自动演算失败

注意：当有“＊”标记的错误发生时，请送修

4. 操作流程

4.1

LEVEL 1 (User Level)

處理值(Process Value)設定值(Setting Value)

輸出百分比限制(Output Limit)自動演算

(Auto Tuning)

第一組警報設定值(Alarm 1 Set)材二舱牡厨砞﹚ (Alarm 2 Set)

材三舱牡厨砞﹚ (Alarm 3 Set)

4.1.1

按下

即可进行参数设定。当按下移位键时，设定值第一位数会开始闪烁，您可以按增加键）或）来对此数值作增减的动作。增减完成之后，再按下移位键切换到第二位数，如此循环下去，当您已经将四位数值都设定好之

后，按下设定键(SET)，即可将此设定值写入控制器，完成设定。 4.1.2 按设定键(SET)来切换不同参数设定

4.1.3

在Level 1(User Level)中，按住设定键(SET)5秒，即可进入Level 2 (PID Level)进行参数设定。在Level 2中，按住设定键(SET)5秒，即再可回到Level 1。

4.1.4 如果一分钟内没有任何按键被按下，控制器会自动回到Level 1显示 4.1.5 不管控制器现在显示在哪一个LEVEL ，按下A/M 键即可回到Level 1。 4.1.6 当 OUTL 被设定为0时,控制器没有输出。

4.2 LEVEL 2 (PID Level)

按住设定键(SET)5秒，即可进入Level 2

第一組比例帶範圍：0-200%

當P=0時為 ON/OFF 控制

第一組積分時間

第一組微分時間

Dead-band Time

自動演算偏移量(Auto tuning offset Value)

第一組工作週期(Cycle time 1)

第一組輸出遲滯調整(Hysteresis 1)

第二組比例帶

第二組積分時間

第二組微分時間

第二組工作週期(Cycle time 2)

第二組輸出遲滯調整(Hysteresis 2)

第一組輸出間隙

第二組輸出間隙

參數鎖定範圍：0~3600 秒

當I=0時，積分關閉

範圍：0~900 秒

當D=0時，微分關閉

Dead time compensation Range：0~1000 Sec

範圍：0~USPL

範圍：0~150秒

SSR輸出=1，4 ~ 20mA輸出=0，Relay輸出一般設定在10以上範圍：0~1000(ON/OFF 控制用) PV 大於 SV，OFF

PV 小於等於(SV-HYS1) ，ON 與 P1 相同

與 I1 相同

與 D1 相同

與 CYT1 相同

與 HYS1 相同

第一組輸出提早"OFF"

(雙輸出時才需設定)

第二組輸出提早"ON"

(雙輸出時才需設定)

LCK=0000，可以進入任何Level(不包括SET LEVEL)，並變更其參數LCK=1111，可以進入任何Level(包括SET LEVEL)，並變更其參數值LCK=0100，只可以進入Level 1及Level 2，並變更其參數值

LCK=0110，只可以進入Level 1及Level 2，只能變更Level 1的參數值LCK=0001，只可以進入Level 1，只能變更SV

LCK=0101，除了LCK之外的任何參數都不能變更

4.3 LEVEL 3 (INPUT Level)

当LCK=0000时，按住设定键(SET)及移位键

( )5秒，即可进入LEVEL 3

主輸入類型選擇

(Input 1)

詳見P.12 ~ 13，輸入選擇表

主輸入信號"低點"調整(Analog input Low point 1)

主輸入信號"高點"調整(Analog input High point 1)

小數點位置調整(Decimal point)

設定值最低點限制(Lower set-point limit)

設定值最高點限制(Upper set-point limit)

副輸入信號"低點"調整(Analog input Low point 2)副輸入信號"高點"調整(Analog input High point 2)

第一組輸入警報模式(Alarm mode of AL1)

第一組警報時間調整(Alarm 1 time set)

第二組輸入警報模式(Alarm mode of AL2)

第二組警報時間調整(Alarm 2 time set)

第三組輸入警報模式(Alarm mode of AL3)

第三組警報時間調整(Alarm 3 time set)範圍：LSPL~USPL

與ANL1相同

可選擇0000，000.0，00.00，0.000四種

範圍：LSPL~USPL

與 ANL2 相同

範圍:00~19

(詳見P.14~15，警報模式選擇表)

範圍：0~99.59 分

0：警報閃爍，99.59：警報持續

其它值：警報延遲(delay)動作時間

與 ALD1 相同

與 ALT1 相同

與 ALD1 相同

與 ALT1 相同

警報遲滯調整

(Hystersis of alarm)

範圍：0~1000

第一組輸出低點校正

(Calibrate the low value of

output 1)

範圍：LSPL~USPL

第一組輸出高點校正

(Calibrate the high value of output 1)範圍:0~9999第二組輸出低點校正

(Calibrate the low value of output 2)第二組輸出高點校正

(Calibrate the high value of output 2)Transmitter 輸出低點校正

(Calibrate the low value of output 3)馬達閥門(valve)運轉時間設定程式執行等待溫度(只適用於PFY 型號)馬達控制遲滯調整

(Hystersis for motor control)通訊機號(ID number)通訊鮑率(Baudrate)SV 補償

(SV composation)PV 補償

(PV composation)PV 與 SV 的單位軟體濾波(Soft Filter)don't care

與 CLO1 相同與 CHO1 相同與 CLO1 相同範圍：0~150 秒0=不等待

其它值=等待溫度範圍：0~1000範圍：0 ~ 99

可選擇110，300，1200，2400，4800，9600 bps 範圍：-1000~1000範圍：LSPL~USPL

可選擇：C(℃)，F(℉)，A(Analog)範圍：0.05~1.00

調整PV 反應時間(愈大，PV 反應越快)

加熱/冷卻模式選擇

可選擇heat(加熱)，cool(冷卻)控制方式可選擇：PID ，Fuzzy 電源頻率

可選擇：50，60HZ

Transmitter 輸出高點校正

(Calibrate the high value of output 3)

與 CHO1 相同

4.4 LEVEL 4 (SET Level)

当LCK=1111时，按住设定键(SET)及移位键

( )5秒，即可进入LEVEL 4

4.4.1 面板显示说明：

按SET 鍵來切換 SET 0.* ~ SET 9.*

0：不顯示此參數

1：顯示此參數

4.4.2 SET 所管理的参数

SET 参数SET 参数

1.1 OUTL 5.1 CLO2，CHO2

1.2 AT 5.2 CLO3，CHO3

1.3 AL1 5.3RUCY，WAIT，HYSM

1.4 AL2 5.4IDNO，BAUD

2.1 AL3 6.1SVOS

2.2 ANL1，ANH1，DP 6.2PVOS

2.3 LSPL，USPL 6.3UNIT

2.4 ANL2，ANH2 6.4SOFT

3.1 ALD17.1CASC

3.2 ALT17.2OUD

3.3 ALD27.3OPAD

3.4 ALT27.4HZ

4.1 ALD3

4.2 ALT3

4.3 HYSA

4.4 CLO1，CHO1

SET 参数备注

0=程式不重复执行

8.1

1=程式重复执行

0=没有电源失败处理

8.2

1=有电源失败处理

0=程式重复执行时，从”0”开始

8.3

1=程式重复执行时，从”PV”开始

只适用于”可程式”控制器

9.3 再传送SV 9.4 再传送PV 只适用于有“再传送”功能

的控制器

0=没有Remote SV

0.3

1=有Remote SV

l NOTE：请不要操作SET 8.4，否则可能造成控制器内部错误4.4.3 LCK说明

LCK=0000，可以进入任何Level(不包括SET LEVEL)，并变更其参数LCK=1111，可以进入任何Level(包括SET LEVEL)，并变更其参数值LCK=0100，只可以进入Level 1及Level 2，并变更其参数值

LCK=0110，只可以进入Level 1及Level 2，只能变更Level 1的参数值LCK=0001，只可以进入Level 1，只能变更SV

LCK=0101，除了LCK之外的任何参数都不能变更

4.5 PROGRAM LEVEL (只出现于”可程式”控制器)

程式執行"組"別設定"顯示"目前程式執行至第N組第N段

"顯示"程式執行至結束之倒數計時時間

第一段SV設定值

範圍：LSPL~USPL

第一段時間設定值

範圍：0~99小時59分第一段輸出百分比限制範圍：0~100%

第二段SV設定值

範圍：LSPL~USPL

第二段時間設定值

範圍：0~99小時59分第二段輸出百分比限制範圍：

0~100%

第三段SV設定值

範圍：LSPL~USPL

第三段輸出百分比限制範圍：0~100%

第四段SV設定值

範圍：LSPL~USPL

第四段時間設定值

範圍：0~99小時59分第四段輸出百分比限制範圍：0~100%第五段SV設定值

範圍：LSPL~USPL

第五段時間設定值

範圍：0~99小時59分第五段輸出百分比限制範圍：0~100%

第六段SV設定值

範圍：LSPL~USPL

第六段時間設定值

範圍：0~99小時59分

第六段輸出百分比限制範圍：0~100%

第七段SV設定值

範圍：LSPL~USPL

第七段時間設定值

範圍：0~99小時59分

第七段輸出百分比限制範圍：0~100%

第八段SV設定值

範圍：LSPL~USPL

第八段時間設定值

範圍：0~99小時59分

第八段輸出百分比限制範圍：0~100%

第三段時間設定值範圍：0~99小時59分

4.5.1 共有两组(每组八段)可供选择，每段均可用来产生升温斜率(RAMP)及

持温时间(SOAK)。

4.5.2 操作说明

1. 按键

：启动程式执行，PRO灯会开始闪烁。

：暂停程式执行，PRO灯会停止闪烁，但仍然亮着。

+ SET ：跳跃至下一段。

+ SET ：停止程式执行，PRO灯会熄灭。

2. 警报功能

当ALD1 =07 (※请参考警报模式选择，p.15)，

AL1 =2 (第二段程式结束时产生警报)，

ALT1 =00.10 (警报时间设为10秒).

※Alarm 1 relay 在第二段程式执行结束时，将会ON住10秒钟

3. 程式结束

控制器本身并没有”结束”(END)指令；因此当程式少于8段时，请将其

它未用段数的SV、TM、OUT等参数设定为0，如此程式就会结束在

最后所设定的段数。

当ALD1 =17(※请参考警报模式选择èP.15及SETA.4设定èP.22)，

程式将会在第8或16段结束执行。此时PV和END灯将会闪烁，而

Alarm1 Relay也会动作。

4. 程式连结

PTN=1 只执行第一组(共8段)程式

PTN=2 只执行第二组(共8段)程式

PTN=0 会将第一组及第二组程式(共16段)连结执行

(先将第一组及第二组的程式设定好之后，再将PTN设定

为0，进行连结)

5. 其它(＊refer to LEVEL 4)

SET 8.1=1 程式重复执行

SET 8.2=0 No power fail function.

SET 8.2=1 with power fail function (if power suspend，the controller

will keep memory)

SET 8.3=0 程式重复执行时，从”0”开始

SET 8.3=1 程式重复执行时，从”PV”开始

5. 输入

5.1 输入选择表(INP1)

输入类型代码范围

K1 0.0 ~ 200.0℃/ 0.0 ~392.0℉

K2 0.0 ~ 400.0℃/ 0.0 ~752.0℉

K3 0 ~ 600℃/ 0 ~1112℉

K4 0 ~ 800℃/ 0 ~1472℉

K5 0 ~ 1000℃/ 0 ~1832℉

K6 0 ~ 1200℃/ 0 ~2192℉

J1 0.0 ~ 200.0℃/ 0.0 ~392.0℉

J2 0.0 ~ 400.0℃/ 0.0 ~752.0℉

J3 0 ~ 600℃/ 0 ~1112℉

J4 0 ~ 800℃/ 0 ~1472℉

J5 0 ~ 1000℃/ 0 ~1832℉

J6 0 ~ 1200℃/ 0 ~2192℉

R1 0 ~ 1600℃/ 0 ~2912℉

R2 0 ~ 1796℃/ 0 ~3216℉

S1 0 ~ 1600℃/ 0 ~2912℉

S2 0 ~ 1796℃/ 0 ~3216℉

B B1 0 ~ 1820℃/ 0 ~3308℉

E1 0 ~ 800℃/ 0 ~1472℉

E2 0 ~ 1000℃/ 0 ~1832℉

N1 0 ~ 1200℃/ 0 ~2192℉

N2 0 ~ 1300℃/ 0 ~2372℉

T1 -199.9 ~ 400.0℃/ -199.9 ~752.0℉T

T2 -199.9 ~ 200.0℃/ -199.9 ~392.0℉

T3 0.0 ~ 350.0℃/ 0.0 ~662.0℉

W1 0 ~ 2000℃/ 0 ~3632℉

W1 0 ~ 2320℃/ 0 ~2372℉

PL 1 0 ~ 1300℃/ 0 ~2372℉PLⅡ

PL 2 0 ~ 1390℃/ 0 ~2534℉

U1 -199.9 ~ 600.0℃/ -199.9 ~999.9℉U

U2 -199.9 ~ 200.0℃/ -199.9 ~392.0℉

U3 0.0 ~ 400.0℃/ 0.0 ~752.0℉

输入类型代码

范围

L1 0 ~ 400℃ / 0 ~752℉ L L2 0 ~ 800℃ / 0 ~1472℉

JP 1 -199.9 ~ 600.0℃ / -199.9 ~999.9℉ JP 2 -199.9 ~ 400.0℃ / -199.9 ~752.0℉ JP 3 -199.9 ~ 200.0℃ / -199.9 ~392.0℉ JP 4 0 ~ 200℃ / 0 ~392℉ JP 5 0 ~ 400℃ / 0 ~752℉ JIS PT100

JP 6 0 ~ 600℃ / 0 ~1112℉

DP 1 -199.9 ~ 600.0℃ / -199.9 ~999.9℉ DP 2 -199.9 ~ 400.0℃ / -199.9 ~752.0℉ DP 3 -199.9 ~ 200.0℃ / -199.9 ~392.0℉ DP 4 0 ~ 200℃ / 0 ~392℉ DP 5 0 ~ 400℃ / 0 ~752℉ DIN PT100

DP 6 0 ~ 600℃ / 0 ~1112℉

JP.1 -199.9 ~ 600.0℃ / -199.9 ~999.9℉ JP.2 -199.9 ~ 400.0℃ / -199.9 ~752.0℉ JP.3 -199.9 ~ 200.0℃ / -199.9 ~392.0℉ JP.4 0 ~ 200℃ / 0 ~392℉ JP.5 0 ~ 400℃ / 0 ~752℉ JIS PT50

JP.6

0 ~ 600℃ / 0 ~1112℉ AN1 AN1 -10 ~ 10mV / -1999~9999 AN2 AN2 0 ~ 10mV / -1999~9999 AN3 AN3 0 ~ 20mV / -1999~9999 AN4 AN4 0 ~ 50mV / -1999~9999 AN5

AN5

10 ~ 50mV / 1999~9999

※若客户没有指定输入类型，出厂值预设为”K2” ※其它任意电压电流范围，请来电洽询

6. 警报

6.1 警报模式选择表(ALD)

代码说明第一次不产生警报

00 / 10 没有警报功能

01 偏差高警报是

11 偏差高警报否

02 偏差低警报是

12 偏差低警报否

03 偏差高低警报是

13 偏差高低警报否

04 / 14 区域内警报否

05 绝对值高警报是

15 绝对值高警报否

06 绝对值低警报是

16 绝对值低警报否

07 段结束警报(只适用于”可程式”控制器) -

17 程式结束警报(只适用于”可程式”控制器) -

08 系统失效警报(ON) -

18 系统失效警报(OFF) -

09 -

19 持温计时器-

6.2

警报动作说明

：SV ：警報設定值

温控器的使用方法

温控器的使用方法,温控器怎么调温控器的使用方法 1. 温度控制器应按照本用户手册附带的操作手册使用。首先确定你使用的恒温器的类型，然后按照说明操作。 2. 建议不要随意改变原有的墙体结构、门窗形式和地面装饰。如果需要更改，应事先通知物业，以便相应地改变加热设计。 3. 把恒温器调到高温或适当的设备不会很快使房间温暖，只要把它调到你需要的温度就可以了。 4. 由于电热系统温度适中，所以尽量减少开启门窗造成的冷却空气高速流动造成的热量损失，以免影响加热效果。 5. 当你在无人值守的房间时，你可以把温度调节到12至15摄氏度或相应的齿轮，因为系统重新开启后加热非常慢，频繁的开启和关闭不能达到节能的效果。 6. 请勿使用家具等遮挡温度控制器，温度控制器周围没有热源，以免造成温度控制误差。 7. 恒温器是一种精密电子元件，请不要摇动恒温器，以免对恒温器造成损坏。 8. 如果温度控制器的旋钮因使用不当而脱落，应重新安装温度控制系统。注意，旋钮与温度控制器接口的间隙对齐。切勿强行安装，以免损坏温度控制系统。如何调节恒温器如何调节地板加热恒温器的方法介绍机械恒温器的调节方法比较简单，在恒温器安装完毕后（安装时将地板加热杆安装好），即可使用。我们打开恒温器右侧的开关，设置温度设置（打开恒温器顶部的设置按钮，将你想设置的温度刻度调整到恒温器中间的点，恒温器就设置好了），恒温器就开始根据设置的温度进行控制。当恒温器上方的指示灯亮时，表示加热装置已处于工作状态。当指示灯关闭时，表

示恒温器处于停滞工作状态。如何设置地板供暖恒温器如今，电子恒温器已被引入电子恒温器，电子恒温器通常是液晶显示器，可以通过按钮或触摸屏，但它们的操作方式大致相同，如下图所示，只需要一个触摸屏和一个按钮。如图所示，目前的电子液晶温度控制器一般是5个按键，左边两个是调节高度的高低，左上是正数，左下是负数。右上角是选择模式按钮，一般安装在企业会比较好，通常用户使用不多。中间的键右键是定时键，如果需要休息的时候可以用，一般不要用太多。至于右小角是开关功能。如果我们要开启和调节地暖，我们可以先按下开关，然后根据实际情况调节温度，通常在这个时候，如果需要关闭地暖也可以使用时间按钮控制。

OMRON温控仪参数设定方法

2.按“”键，设定报警1（ 3.按“”或“”键，修改报警输出设定值。 4.按“”键，设定报警2（ 5.按“”或“”键，修改报警输出设定值。 6.按“”键，返回正常控制模式。显示：三．自整定操作：按“”键，进入自整定设置操作。显示：按“”键，将“”改为“”。显示：按“”键，开始自整定，设定温度值闪烁显示。显示：注意：此操作应在参数全部设定完成后，加热到实际温度与设定温度值基本相同后开始，否则，自整定结果不准确，在此过程中，禁止对温控表进行其他操作，实际温度值会有较大波动，属正常现象，待设定值停止闪烁后，自整定即完成，自动恢复正常控制模式。

四．参数功能及设定值：按“”键3秒以上参数功能设定值温度传感器输入型号 0：代表传感器型号pt100 按“”键温度显示单位 C：代表摄式度；F：代表华式度按“”键最高上限温度报警值高于正常设定值20%-25% 此值到达温控器停止输出并报警按“”键最低下限温度报警值按“”键 PID控制*关键参数，禁止随意修改* PID：自动控制方式；ONOFF：开关控制方式按“”键温度控制方式 Stnd：标准控制；H-C：热或冷控制按“”键自整定功能开关 ON：开；OFF：关按“”键控制周期 2：加热周期为2秒钟*关键参数，禁止随意修改*

温控器设置及操作说明-民熔

温控器设置及操作-民熔一。下限偏差报警设置：按set键选择并显示“SLP”，绿色显示该参数的值，选择shift、ENGASE、DERANCE键设置或修改该参数。此参数表示报警点低于主控设定值的差值。 2。上限偏差报警设置：按set键选择“SHP”，绿色显示显示该参数值。选择shift、increase 和reduce键来设置或修改此参数。此参数表示报警点和主控制设定点之间的差异。三。标度范围设置：按set键选择显示“P”，绿色显示该参数的值，选择shift、GANCE、DENCE键设置或修改该参数。“P”值越高，恒温控器主控制继电器输出的灵敏度越低。“P”值越低，恒温器主控制继电器输出的灵敏度越高。四。积分时间设置：按set键选择显示“I”，绿色显示该参数的值，选择shift、INCEASE、decrease键设置或修改该参数。集成时间越短，集成效果越强。 5。差分时间设置：按set键选择显示“d”，绿色显示该参数的值，选择shift、INCRASE、decrease键设置或修改该参数。微分时间越长，校正越强。 6。比例循环设置：按set键选择显示“t”，绿色显示该参数的值，选择shift、GANSE、DENCE 键设置或修改该参数。 7号。自整定：按set键选择并显示“aτ”，绿色显示屏显示该参数的值，选择shift、GANCE、decrease键设置或修改该参数；设置为“00”表示自整定关闭，设置为“01”表示自整定开

8。锁定参数设置：按set键选择并显示“Lok”，绿色显示锁定状态，选择shift、INCEASE、decrease键设置或修改参数；设置为“00”表示不锁定，设置为“01”表示只锁定主控以外的参数，并设置为“02”表示所有参数都已锁定。参数锁定后，其他人不能修改。如果需要修改，则应解锁，即设置为“00”。 9。主控温度上限设定：按set键选择并显示“SOH”，绿色显示该参数值，选择shift、ADVANCE、DEVANCE键设置或修改该参数，该参数表示主控继电器的工作温度不能高于该值，否则主控设置的温度无效 10。温度校正设置：按set键选择并显示“SC”，绿色显示该参数的值，选择shift、GANSE、decrease键设置或修改该参数；当温度控制器长时间运行后出现测量偏差时，此函数可用于更正错误。如果测量值小于2℃，则该参数可设置为02。如果测量值大于2℃，则参数可设为-2。在第二设置区，按下set键5秒以上，系统保存设置参数，退出设置状态，返回正常状态。设置好设置状态后，如果没有按照正确的操作退出设置状态，30秒后，系统将自动退出设置状态，您之前设置的参数将被声明为无效。 1. 手动 / 自动无扰动切换按 A/M 键， MAN 指示灯亮，进入手动状态。当前 SV 显示器数值即为输出百分比， PV 显示器为测量值。用“向左” 、 “向上” 和“向下”键可手动修改输出百分比。再按

温控器说明书

温湿度控制器一、产品概述温湿度控制器，主要应用于需要对被测环境进行自动温湿度调节的场合，用户可通过按键分别调整温湿度的上、下限值来控制加热或排风实现自动控制，显示方式为数码管显示。二、基本功能： 2.1 温度测量范围：-25℃～+80℃±1℃； 2.2 湿度测量范围：相对湿度RH: 0%～99% 精度±3%RH； 2.3 控制方式：温度采用上、下限和回差控制，湿度采用上、下限控制，所有参数均可设置； 2.4 输出控制类型：两组继电器触点，分别为加热和排风，每路最大负载AC250V /3A，均为有源输出。三、技术指标： 3.1电源：AC 220V±20% 3.2 工作环境：温度:-25℃～+55℃，相对湿度：<95%RH 3.3控制设定范围：温度：0℃～80℃，相对湿度：50%RH～99%RH 3.4 本机功耗：<3W 3.5自检功能：若数码管显示“–––”，则为检测到传感器故障；若加热或排风运行过程中相应指示灯熄灭，则检测到加热或排风故障。四、工作原理： 4.1 温度控制：当被测环境温度低于设定温度下限时，本仪器启动电加热设备开始加温，此时加热指示灯亮，温度升至比下限温度设定值高回差值时，即：W测≥W下限+回差，停止加温。当被测环境温度高于设定温度上限时，本仪器启动降温设备（如风机或空调）开始降温，此时排风指示灯亮，温度降至比上限温度设定值低回差值时，即：W测≤W上限－回差，停止降温。 4.2 湿度控制：当被测环境湿度超过设定湿度上限时。如果当前温度较高，即：W测≥W下限＋(W上限－W下限)×3÷4，采用降温（或排风，视具体地区采用不同设备）抽湿，此时排风指示灯亮；抽湿过程中，如果温度低于下限温度+2度后，自动转为加热降湿；当降湿过程中温度高于上限温度-2度后，自动转为降温抽湿，直至湿度低于设定下限值为止。当被测环境湿度超过设定湿度上限时。如果当前温度较低，即：W测＜W下限＋(W上限－W下限)×3÷4，采用加热降湿，此时加热指示灯亮，降湿过程中，如果温度高于上限温度-2度后，自动转为降温抽湿；当温度低于下限温度+2度后，自动转为加热降湿，直至湿度低于设定下限值为止。 4.3 手动/自动控制：当按下“手动/自动”按键后，本控制器无条件执行加热操作；再次按下该按键，控制器切入自动控制状态。 4.4 指示灯：面板上四个指示灯依次为：温度指示灯、湿度指示灯、加热指示灯、排风指示灯；数码管显示哪项值时对应的指示灯会亮起，加热或排风动作时相应的指示灯亮起。 4.5 固定/循环显示：上电后产品默认显示温度值，按“上键”或“下键”切换到显示湿度值，若要自动循环显示温湿度值，

温控器使用说明书

一周编程电子智能室温控器LOGIC 578001使用指南引言感您选择了我们的产品及对我们的信任与支持。本装置是电子式定时恒温器，可设置一星期为周期的运行程序。通过该装置，可对安装环境的温度进行十分精确的调节控制，满足用户对创造一个舒适生活环境的要求。符合标准：符合欧盟法令： EN 60730-1 标准及其修订容欧盟B.T.73/23/EEC号法令EN 60730-2-7 标准欧盟E.M.C.89/336/EEC号法令及93/68/EEC修改法令 EN 60730-2-9 标准产品规格：电源：二节LR6型1.5V碱性电池温度调节围：10至35℃ 显示屏显示之环境温度：0至40℃(分辩率0.1℃）温度修正频率：每分钟一次微分：0.2至0.4K 探针传感器：NTC3% 保护等级：IP20 绝缘等级：热梯度：1K/15分输出：转换继电器

触点容量：8（2.5）A250V~ 作用类型：1BU 绝缘条件：正常环境最大工作温度：50℃ 储存温度：0-60℃ 防冻温度：6℃恒定运行程序：以一星期为周期设置软件等级：A 液晶显示屏夏季/冬季（采暖/空调）切换程序设置中的最小增减允许时间：1小时安装：壁式安装安装及连接：安全预防措施在进行定时恒温器的连接之前，请确认受其控制的设备系统（采暖锅炉、泵和空调系统等）电源已断开，并需检查这些设备的使用电压是否与定时恒温器底座上表明的电压相符（最大250V~).（图4）安装位置定时恒温器须安装在远离热源（暖气装置、、厨房）和门窗之处，安装高度离地面约1.5米。（图5）安装

见图6-7-8 电气连接将受定时恒温器控制的设备系统电线与定时恒温器的1号及2号接线柱连接见接线图10所示U=受定时恒温器控制的设备 1＝共用接线柱 2＝常开接线柱 3＝常闭接线柱重要事项：请务必严格遵照相关现行法律的规定及安全规安装定时恒温器。电池更换：当在显示屏上闪烁显示“”标志时，定时恒温器还可正常工作约一个月左右，然后将会停止工作并固定显示“”。更换电池时，请打开恒温器的前板按照前板上的说明进行操作，电池寿命为一年。（图9）提示：建议在采暖设备开启时更换电池。（一年更换一次）完成电池更换以后，装回电池座的盖子，按RESET键，按照“时钟设置”的说明重新设定时间。

壁挂炉温控器使用说明书

壁挂炉温控器使用说明书１、产品描述２、对码（１）按住温控器取消键5s,温度区显示０值，信号图标闪烁，非正常工作状态图标点亮，其余与正常状态时同，如下所示图案：

（２）按住接收器按键５ｓ，此时温控器与接收器进行对码，对码时温度区显示值由０不断增加，表示温控器接收到的对码信号个数。（３）对码成功时，温控器上温度区数字不再变化，而是闪烁显示对码成功后的通讯通道值，此时按确定键，温控器恢复正常状态。（４）按接收器一次，接收器退出对码。（５）对码成功，温控器与接收器之间可进行通讯。３、按键功能３.１选择编程键，可进入用户编程模式，由用户设置所需各个时间段温度。此状态下编程状态图标及非正常工作状态图标被点亮。按编程键一次，进入编程模式。

进入编程模式后，会显示编程区Ｐ１状态，Ｐ１点亮，时间区和时间段上０处时间点闪烁显示，且时间显示为０点，即当时时间段上闪烁点的时间。温度值不变仍然显示当前温度。（１）进入编程模式后按增加键，会在时间段上顺时针选择移动目标时间点。如图示，如果在时间段上选择3点处时间点时，时间区显示时间也会随之作相应变化，现在为当前选中时间点与时间闪烁显示。（2）按减少键，会在时间段上逆时针选择时间点。（3）同时按设置键和增加键，顺时针点亮目标时间点，点亮一点后自动跳到下一个点，并将此点作为目标时间点。

如图示，按设置键再按增加键将从目标时间点3点处开始设置点亮，停止时，停止点闪烁，此时时间区闪烁显示时间段上当前闪烁时间。（4）同时按设置键和减少键，熄灭目标时间点，熄灭点后自动跳到下一个点，并将此点作目标时间点。如图示，按设置键再按减少键将从目标时间点6点处开始熄灭点亮，停止时，停止点闪烁，此时时间区闪烁显示时间段上当前闪烁处时间。（5）在编程状态下，设置任意时刻按确定键，可保存当前设置，并跳转到另一可编程模式P2。

中央空调温控器操作说明

现在很多小伙伴家里在装修的时候，都安装了中央空调，随之配套的还有中央空调的温控器，很多小伙伴还不知道温控器怎么操作，下面就一起来看看温控器的操作说明吧。中央空调温控器分爲电子式和机器式两种，按显示不同分爲液晶显示和调理式。中央空调温控器是经过顺序编辑，用顺序来控制并向执行器收回各种信号，从而到达控制空调风机盘管以及电动二通阀的目的。机器式机器盘管温控器使用于商业、工业及民用修建物。可对采暖、冷气的中央空调末端风机盘管、水阀停止控制。使所控场所环境温度恒定爲设定温度范围内。温度设定拔盘指针应设定爲所需恒定温度地位。拔动开关功用辨别爲:电源开关(开ON—关OFF);运转形式开关(暖气HEAT—冷气COOL)，FAN风速开关(低速L—中速M—高速H)。可控制设备：三档风机盘管风速，三线电动阀，二线电动阀，也可接电磁阀、开关型风阀或三线型风阀。外型尺寸。

操作办法 1、开关机：把拨动开关拨动到ON地位，温控器开机；把开关拨动到OFF 地位，温控器关机。 2、打工形式设定：把拨动开关拨动到COOL地位，温控器设定爲制冷形式；把拨动开关拨动到HEAF地位，温控器设定爲制热形式。 3、温度设定：机器式温控器，采用旋钮式设定温度，把红点对着面板标明的温度数据即可。 4、风速设定：把开关拨动到LOW地位；温控器设定爲高档风速；把开关拨动到WED地位，温控器设定爲中档风速；把开关拨动到High地位，温控器设定爲高档风速。快益修以家电、家居生活为主营业务方向，提供小家电、热水器、空调、燃气灶、油烟机、冰箱、洗衣机、电视、开锁换锁、管道疏通、化粪池清理、家具维修、房屋维修、水电维修、家电拆装等保养维修服务。

OMRON E5EZ温控器通用手册(试用版)r01

OMRON E5EZ温控器通用手册声明此手册为深圳宇宙P.C.B设备有限公司内部资料，我们保留对此手册的解释权，如有变更，恕不另行通知。此手册的适用范围为我公司机组使用的OMRON温控制器。此手册作为本公司生产技术人员、本公司安装维护人员及客户技术人员的指导手册。一、规格说明技术参数： UCE选用型号说明： E5EZ-R3（48*96）：水平线

E5EZ-Q3（48*96）：焗炉、隧道炉二、显示字符说明下表为温控器显示字符和字母的对应关系表：三、面板说明 1、名称 2、名称说明

3、尺寸

四、接线

五、菜单及参数调整操作 E5EZ型温控器共有6个菜单，其中通讯菜单跟选择的硬件有关系，如硬件选择了则有，否则无。菜单的进入方式如下图：

具体操作如下：（1）首先在运行菜单下同时按和3秒以上进入保护菜单，然后将“OAPT（运行/调整保护）” 和“ICPT（初始/通信保护）”的值改为“0”，再将“WTPT（设置更改保护）”改为“OFF”，这样就解除参数锁定，即所有的参数都可以修改。要恢复参数锁定请将“OAPT”和“ICPT”改为“2”。（2）在运行菜单内每次按下键可以显示不同的参数，通过按或键可以修改菜单内的参数。按键多次后回到PV/SV显示状态（3）在运行菜单按下键进入调整菜单，每次按下可以显示调整菜单内不同的参数，通过或（4）在运行菜单按下键3秒以上进入初始菜单，每次按下可以显示初始菜单内不同的参数，通过或键可以修改初始菜单内参数。在初始菜单按键1秒以上将返回运行菜单（5）在初始菜单内将参数“AMOV”改为“-169”后将进入高级功能菜单，在高级功能菜单内每次按下将显示不同的参数，通过或键可以修改高级功能菜单内参数。在高级功能菜单内按键 1秒以上将返回初始菜单，然后再按键1秒以上将返回运行菜单

温控器使用说明

中央空调温度控制器使用说明屏幕显示图标： ——制冷 ——制热 ——通风 ——风速低速 ——风速中速温控器面板按键：电源开关（）模式转换键（）时钟键（）风速选择键（）温度设置键（▲▼）使用说明 ?开/关机：按“”键一次开机，开机显示为当前工作模式，以及该模式下有效运行时间；再按一次“”键关机，同时关闭风机盘管、电动阀。 ?模式选择：开机状态下，按“”键进行工作模式切换。液晶显示“”表示制冷，显示“”表示制热，显示“”表示通风，5秒钟后自动确认。 ?风速选择：开机状态下，按“”键选择风机风速（高）、（中）、（低）、（自动）档。在“自动”模式下，风速自动换档。即当室温与设置温度相差1℃时，自动选择低风速；当室温与设置温度相差2℃时，自动选择中风速；当室温与设置温度相差3℃时，自动选择高风速。当室温达到设置温度时，关闭电动阀和风机。 ?设定温度：开机状态下，按“?”键降低设置温度，按“?”键升高设置温度，每按键一次设置温度变化1℃。时钟与相关功能设置 ?睡眠功能设置：按“ ”键，直至出现“00”符号，按下“▲”键启用睡眠功能，按下“▼”键取消睡眠功能。 ?调整星期：按“ ”键，直至出现“01”符号，按下“▲”或“▼”键调整星期。 ?调整日历：按“ ”键，直至出现“02”符号和“xx?yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整年份；按“ ”键，直至出现“03”符号和“xx?yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整月份和日期；按“ ”键，直至出现“04”符号和“xx?yy”的“xx”或“yy”闪烁，按“▲”或“▼”键调整小时和分钟。 ?定时开机设置：按“ ”键，直至出现“定时开机”符号，以及“xx?yy”的“xx”闪烁，按“▲”或“▼”键调整定时开机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时开机分钟，按“ ”键确认；若设置“xx?yy”为“00-00”则取消定时开机功能。 ?定时关机设置：按“ ”键，直至出现“定时关机”符号，以及“xx?yy”的“xx”闪烁，按“▲”或“▼”键调整定时关机小时，按“ ”键，“yy”闪烁，按“▲”或“▼”键调整定时关机分钟，按“ ”键确认；若设置“xx?yy”为“00-00”则取消定时关机功能。注意：1、关机状态下，不能长时间按住电源开关键（），否则会改变波特率，导致温控器持续自动关机，而无法使用。 2、同时按住温控器面板上任意两颗按钮会进入相应的设置模式，改变温控器地址、数据等内容设置，导致温控器无法正常启用。非维护人员禁止同时按住两颗以上按钮。

欧姆龙温控器使用说明

5 6 《 2 8 《 1.0 0.5 》 0 OFF 《《》 20 《》 230 《》 6 ON 歐姆龍溫控器使用說明&機器出廠主要設定值一、溫控器原廠初始值與改變值對照表及操作方法项目操作方法原廠初始值改變值目的面板顯示面板顯示 1.輸入類型 a.按○鍵3秒出現溫度精確由1℃到0.1℃ 右1畫面 b.按鍵調到6(右2畫面) c.按○鍵返回 2.報警2的類型 a.按○鍵3秒出現執行超溫報警右1畫面（若爲2時不執行超溫報警） b.按つ鍵8次出現右2畫面 c.按鍵調到8(右3畫面) d.按○鍵返回 3.滯後設定 a.按○鍵少於1秒避免恒溫值上下偏差過大出面右1畫面 b.按つ鍵出現右2畫面 c.按鍵調到0.5(右3畫面) d.按○鍵返回 4.設置修改保護 a.同時按○つ兩鍵3 建議改爲ON 秒出現右1畫面（溫度確定後不能修改） b.按つ鍵兩次出現右2畫面 c.按鍵調ON(右3畫面) d.同時按○つ兩鍵返回 5.第一段溫度設定 a.按鍵調高溫度(不能高於200℃)，按鍵調低溫度(不能低於室溫) 6.第二段溫度設定 a.按つ鍵出現右1畫面 b.再按つ鍵出現右2畫面(表示第二段比第一段高20℃) c.按或鍵來調整第二段溫度，按つ鍵2次返回。 7．超溫保護設定 a.承上出現右1畫面 b.按つ鍵出現右2畫面 c.按或鍵來調整溫度(機器出廠設定爲230℃)，按つ鍵返回。 0.0

圖1 圖 2 圖 3 圖4 二、機器出廠主要設定值 1.超溫保護 a.數位溫控器230℃； b.液漲式溫度開關230℃。 2.恒溫設定 a.第一段120℃； b.第二段140℃。 3.時間設定 a.第一段時間60分鐘； b.第二段時間90分鐘； (第1個時間繼電器) (第2個時間繼電器) 4.冷卻時間 a.15分鐘(第3個時間繼電器) 5.溫度關機 a.60℃(右邊的液漲式溫度開關) 三.限時繼電器調設要領 1.第一段時間設定——左邊 a.通電啓動後，逆時針( )旋轉指針歸零(紅燈停止閃爍轉爲常亮，第二個限時繼電器啓動紅燈閃爍) b.若歸零的位置爲0再兩個刻度的位置(圖1) c.順時針( )旋轉指針到2的位置(圖2) d.逆時針( )旋轉指針到1再兩個刻度的位置(圖3) 即可調到1小時±5分鐘的時間。 2.第二段時間設定——中間(同第一段設定方式) 3.第三段時間設定——右邊 a.若爲30分鐘的限時繼電器，直接調到15分鐘刻度即可（圖4） b.若爲3小時的限時繼電器， ●比照第一段設定方式 ●歸零後回1個刻度的位置即可本表供交機調試維修工程師使用

温控器的使用方法

尊敬的各位业主您好：关于热计量室内温控器的使用方法及常见问题在这里做下介绍。一、功能键介绍 1、“模式”键，模式键用于“手动模式、自动模式、节能模式”的切换。手动模式温度调节区间为10-25度，自动模式为14-22度，节能模式为10度不可调节。 2、“设置”键，用于在自动模式下设置阶段室温自动调节。 3、“上、下三角”键，用于加减温度。 4、“查询”键，可查询温控器ID号码，可查询自动模式设置内容。 5、“退出”键，在任何界面下（设置及查询等状态下）按退出键可恢复到待机主界面。二、使用方法，其实温控器使用很简单，和家里的空调遥控器原理一样。 1、建议用户使用“手动”模式进行调控，屏幕左侧为设定温度，右侧为室内温度（温控器附近局部温度），室内温度低于设定温度后阀门会开启，室内温度高于设定温度后阀门会关闭。三、常见问题 1、室温达到设定温度多久可以关阀降温？答：需要三个过程，时间在10至40分钟暖气开始降温。第一，温控器每整点与半点与系统通讯一次，室温达到设定温度时需要等系统通讯时间才能发送指令这个过程需要1-30分钟。例如：9:01分发送命令则需要半小时。如9:29分发送命令则需要一分钟。第二，阀门接收命令后开始加热关阀(阀门以电加热执行关阀)，加热时间在10分钟以内。第三，阀门关闭后暖气开始降温，这个过程根据楼体保温情况而定。 2、室温低于设定温度多久可以开阀升温？答：需要三个过程，10至40分钟暖气开始升温。第一，温控器每整点与半点与系统通讯一次，室温达到设定温度时需要等系统通讯时间才能发送指令这个过程需要1-30分钟。第二，阀门接收命令后开始冷却开阀(阀门以电加热执行关阀)，冷却时间在10分钟以内。第三，阀门开启后管道热水入户暖气开始升温，这个过程根据供热系统(暖气片、地暖)及楼体保温情况而定。 3、温控器屏幕黑屏或闪烁，此时温控器电池已无电或电量低，请业主及时更换3节7号电池（打个广告，建议使用南孚电池）

温控器使用说明书样本

一周编程电子智能室内温控器LOGIC 578001使用指南引言感谢您选择了我们的产品及对我们的信任与支持。本装置是电子式定时恒温器, 可设置一星期为周期的运行程序。经过该装置, 可对安装环境内的温度进行十分精确的调节控制, 满足用户对创造一个舒适生活环境的要求。符合标准: 符合欧盟法令: EN 60730-1 标准及其修订内容欧盟B.T.73/23/EEC号法令 EN 60730-2-7 标准欧盟E.M.C.89/336/EEC号法令及93/68/EEC修改法令 EN 60730-2-9 标准产品规格: 电源: 二节LR6型1.5V碱性电池温度调节范围: 10至35℃ 显示屏显示之环境温度: 0至40℃(分辩率0.1℃) 温度修正频率: 每分钟一次微分: 0.2至0.4K 探针传感器: NTC3% 保护等级: IP20 绝缘等级: 热梯度: 1K/15分输出: 转换继电器

触点容量: 8( 2.5) A250V~ 作用类型: 1BU 绝缘条件: 正常环境最大工作温度: 50℃ 储存温度: 0-60℃ 防冻温度: 6℃恒定运行程序: 以一星期为周期设置软件等级: A 液晶显示屏夏季/冬季( 采暖/空调) 切换程序设置中的最小增减允许时间: 1小时安装: 壁式安装安装及连接: 安全预防措施在进行定时恒温器的连接之前, 请确认受其控制的设备系统( 采暖锅炉、泵和空调系统等) 电源已断开, 并需检查这些设备的使用电压是否与定时恒温器底座上表明的电压相符( 最大250V~).( 图4) 安装位置定时恒温器须安装在远离热源( 暖气装置、阳光、厨房) 和门窗之处, 安装高度离地面约1.5米。( 图5) 安装

地暖温控器说明书

福瑞达地暖温控器使用说明书 1、概述：福瑞达数字液晶显示温控器，带有一周7天、每天6时段控制功能，主要用于地暖的自动温控。以设定温度为基准，检测地面温度传感器的温度为变量，自动控制地暖的通电或断电，以实现预定的控制目的。显示界面如下图所示： 2、控制功能说明： 2.1手动模式：温控器按手动设定温度目标值控制房间温度，当检测传感器温度≤设定温度减去回差温度值（默认值1℃）时，温控器启动加热；当检测传感器温度≥设定温度加0.5℃时，温控器停止加热。 2.2 自动模式：温控器按分时段编程预先设定的温度目标值，控制房间温度，执行过程与手动模式相同。 3、操作设置说明： 3.1基本操作： ①.接通电源②.按住S1键3秒，打开温控器③. 按S4键，选择控制模式（编程模式／自动模式／手动模式），选择完毕后，按S1键确认。如果处于手动模式，则屏幕上显示图标，此时可按S2键或S3键，设定目标温度，设定完毕后，轻按S1键确认。当液晶屏幕没有任何图标闪烁时，为正常显示状态。如果不是正常显示状态，可以等待10秒让系统自动恢复，或轻按S1键循环直至到正常显示状态。如需关机，按住S1键3秒即可关机。关机后屏幕仍然显示地表温度，此时仅相当于免费的温度计而已，几乎不耗电。关机后显示的是地表自然温度，例如夏季、秋季的自然温度；而温控器开机后显示的温度，属于采暖状态下的地表平均温度；在某些特殊情况下可能由于现场参数合理修正的需要而略有不同，这属正常现象无需顾虑。 3.2 控制模式的切换：在正常显示状态下，按一下菜单键S4，进入切换界面后，会有一个菜单项的图标闪烁，当闪烁的图标为用户所要的模式时，轻按S1键进行确认即可。如还需要选择其它控制模式，可再按S4键，依次循环切换，循环顺序为图二所示。 3.3出厂默认的自动模式参数：（下表出厂默认参数在周1至周7每天均一样，建议根据用户实际情况重新合理编程。）第1时第2时第3时第4时段第5时第6时

温控器的使用说明书

温控器的使用说明书温控器的使用说明书在安装、操作和运行本温控器前，请仔细阅读本说明书，并妥善保管。本温控器有危险电压，并监控电力变压器，如果不按照本说明书的规定操作可能会导致财产损失或人员严重受伤甚至死亡。只有合格的.技术人员才允许操作本温控器，在进行操作之前，要熟悉说明书中所有安全说明、安装、操作和维护规程。本温控器的正常运行取决于正确的运输、安装、操作和维护。 1、温控器是电子计量产品，其使用寿命为五年，每年需进行周期检验。 2、本温控器只能按照本公司规定的目的和方法使用。未经授权的修改和使用非本公司所出售或推荐的零配件都有可能导致本系统出现故障，甚至损坏。 3、使用前请您详细阅读该说明书。设计部门的工作人员请重点参阅性能指标、外形尺寸、机械安装及电气连接；安装人员请重点参阅外形尺寸、机械安装、电气连接及异常现象处理；使用人员请重点参阅基本操作及异常现象处理。 4、每台温控器在使用前应进行功能测试，以保证使用的可靠性及测量、控制的精度。 5、温控器在运输时应采用原包装，以免造成机械损坏。

6、温控器不使用时，请进行防潮处理。 7、温控器使用时应注意电源等级（无特殊说明时，一般为AC220V）。 8、当您准备使用温控器时，请仔细阅读该说明书的电气连接部分，确认连接无误后再给温控器送电！ 9、为保证温控器输入信号质量，温控器正常运行前务必拧紧传感器插头。 10、在干式变压器进行耐压测试前，必须将传感器插头与温控器分离，以避免温控器被损坏。 11、切勿用打火机等明火对传感器探头进行模拟温升试验，否则会损坏Pt100传感器。 12、避免在含有二氧化硫（SO2）或其他腐蚀性气体的环境中使用本温控器，否则会使继电器的触点失效。

CH402型温度控制器使用说明书

附： CH402型温度控制器使用说明书一简介：该温度控制器利用精密的铂电阻来传递温度信号，采用先进的部控制模块，优化了各个控制参数之间的关系，并进一步加强了自适应功能在各种条件的适应调节的功能，使之在温度控制方面表现得更为突出。 CH402的电源输入可选用工频交流电220V，直流24V；输入可以是电阻信号，也可以使用热电偶；继电器输出为24V直流电；另外CH402还具有报警输出端。二CH402的面板 1——PV 实际温度显示（绿色显示）。 2——SV 设定温度显示（桔红显示）。 3——AT 自调节功能显示（绿灯）。 OUT1 输出控制显示（绿灯）。 ALM1 报警输出显示（红灯）。 OUT1 ALM1 未扩展。 4——SET 用来选择设定各个参数的键。 5——R/S 用来改变数据位（参数设定时），控制温控器的开关。 6——用于数字的减少（参数设定时）。 7——用于数字的增加（参数设定时）。

三：CH402显示信息说明在刚接通电源的时候，CH402会显示：然后显示：随后即为正常工作显示，在设定参数时，PV会显示各种功能的代表符号，特列举在下：各符号功能列表

附：表一四：参数设定说明： 1、在使用SET键功能时：按一下，即SV温度可设，R/S为选择所要改动的数据位；按定SET键超过2秒钟，既出现表中所列的功能选项，再按SET键，可选择需要设定的参数项，R/S为选择所要改动的数据位。各位数字的调节则由另外两键来调节。 2、在使用R/S的开关功能时，也需要按住R/S超过1秒后。 3、使用自动调节的功能时，外界环境与正常实验时相同，温度的变化必须是一个完整连续的过程，这样才能获得一系列比较满意的自调参数，任何的中途的关闭，断电，参数的另行设定，都会使自调节

温控仪使用说明书

温控仪使用说明书：设备所采用的温控仪型号为XMT603 外形尺寸：48*96*112mm 电源电压：AC220V （±15%，50Hz ）；功耗：3~4W ；环境温度：0~50℃；相对湿度：≤85%无腐蚀性气体场合；输入信号：PT100分度号热电阻；显示范围：-200.0℃~600.0℃；分辨率：0.1℃；精度：0.2% . 按键定义：功能键：用于选择窗口页面，不同页面用J1、J2、COM 指示灯区别；位选键：循环选定页码内的数码管，选定的数码管呈闪烁状态；增加键：改变闪烁位数码管的数值（第一位从0~9、“-”、-1循环，后三位从0~9循环）。操作方法：用键选择页面窗口，用键和键改变页面内数码管的数值。操作步骤：分为PP89、PP36、PP01三项内容，按下面流程图操作： 1 置出PP89进入A1页（此项已设定A1：0008，B1：0000），可设定符合要求的输入信号和变送输出信号： PP01 PP89 PP36 XXXX 设定输入信号编号、变送输出编号设定量程高低限，变送高地限、小数点设定J1、J2继电器的吸合值、释放值 ― ― ― ― 测量显示结束标志操作流程图

2置出PP36进入A2页（此项已设定A2：0000，B2：0000，C2：0000，D2：0000 ，E2：0001），确定输入信号对应的显示范围和变送输出范围：测量显示结束标志设定显示范围、变送输出、小数点要求如下： 1)通常，A2页，B2页必须为0000，特殊修要修正时，A2页用于量程平移修正，适当填入正数或负数，修正后显示值=修正前显示值+A2页的值。B2页用于量程满值修正，适当填入正数或负数，可使量程变大或变小，0值不变。 2)C2页填入变送低限值，D2页填入变送高限值。 3)E2页用于确定小数点位置，0001；0002；0003对应显示XXX.X、XX.XX、 X.XXX；0004以上无小数点显示。 3 置出PP01进入A3页（此项由用户根据需要自行设定），通过设定继电器吸合、释放值，实现上下限、上上限、下下限报警或二位式、三位式控制，满足现场使用要求。

温度控制器使用说明书

XMT-6000 智能型数字显示温度控制器使用说明书此产品使用前，请仔细阅读说明书，以便正确使用，并妥善保存，以便随时参考。！警告接线警告 —如果仪表失效或发生错误，可能引起系统故障，安装外部保护电路以防止此类事故。 —为防止仪表损坏或失效，选用适当的保险丝保护电源线及输入／输出线以防电流冲击。仪表供电 —为防止触电或仪表失效，所有接线工作完成后方能接通电源。禁止在易燃气体附近使用 —为防火、防爆或仪表损坏，禁止在易燃、易爆气体，排放蒸汽的场所使用。严禁触及仪表内部 —为防止触电或燃烧，严禁触及仪表内部。发生质量问题请与上海亚泰仪表厂营销部联系，只有 “亚泰”服务工程师可以检查内部线路或更换部件，仪表内部有高电压，高温部件，非常危险！严禁改动仪表 —为防止事故或仪表失效，严禁改动仪表。保养 —为防止触电，仪表报废或失效，只有“亚泰”服务工程师可以更换部件。 —为保证仪表长期安全使用，应定期保养。仪表内部某些部件可能随使用时间的延长而损坏。操作注意断电后方可清洗仪表。清除显示器上污渍请用软布或棉纸。显示器易被划伤，禁止用硬物擦拭或触及。禁止用螺丝刀或书写笔等硬物体操作面板按键，否则会损坏或划伤按键。 1．产品确认本产品适用于注塑、挤出、吹瓶、食品、包装、印刷等机械设备；恒温干澡、金属热处理等设备的温度控制。本产品的PID参数可以自动整定，是一种智能化的仪表，使用十分方便，是指针式电子调节器、模拟式数显温控仪的最佳更新换代产品。本产品符合Q/SQG01-1999智能型数字显示调节仪标准的要求。请参照下列代码表确认送达产品是否和您选定的型号完全一致。ＸＭＴ□-□□□□□□□—□ ①②③④⑤⑥⑦⑧⑨ ①面板尺寸mm⑤输入类型 D:96×96 1:热电偶信号 E:72×72 2:热电阻信号 F:96×48(竖式)；F(H):48×96(横式) ⑥输出类型 G:48×48 空:继电器(最大1A) ②显示方式V:逻辑电平输出用于SSR 6:双排显示（经济型）B: 继电器(最大10A) ③控制类型G: 可控硅输出（直接带300W以下负载） 0:位式动作⑦分度号 3:时间比例动作⑧量程下限 4:两位PID动作及自动整定⑨量程上限 7:单相过零脉冲PID及自动整定<附件> ④限位报警安装支架2套，说明书一份 0:无报警 1:上限报警(XMTD、XMTF过零脉冲输出、逻辑

温控仪操作说明

1.手动/自动无扰动切换按A/M键，MAN指示灯亮，进入手动状态。当前SV显示器数值即为输出百分比，PV 显示器为测量值。用“向左”、“向上”和“向下”键可手动修改输出百分比。再按A/M 键，MAN指示灯熄灭，仪表进入自动状态。此时，SV显示原设定值，PV显示仍为测量值。仪表在任何状态下均可进入手动/自动状态。 2.人工修改PID参数在LEVEL1下，按SET键5s进入LEVEL2，按SET键选择P、I和D参数选项即可进行设定。 3.室温显示修正热电偶分度号输入时，若输入端子短接，仪表显示值应近似为室温，若有较大差异，同时按下SET键和“向左”键，进入LEVEL3，然后按SET键数次，找到PVS选项，人工设定修正PVS值。 4.恒温定时报警设定需设定恒温报警时，先选择报警组别（AL1和AL2均可），并设定报警模式为9，然后对该组AL输入定时数值（单位为min）。当PV=PS时，该组别报警灯亮（继电器无动作），并立刻开始计时（预设定时数值递减为0000），定时结束，报警继电器动作。 5.软启动预置斜率控制（选配）当系统需要软启动时（SV预置斜率升温），按如下顺序操作：设定好SV值→在LEVEL1下按SET键找到RAP选项，设定好温度→按SET键找到RTM选项，设定斜率时间（单位为min）。例如要设斜率为10℃/min时，RAP设为10.0，RTM设为001.0即可。设定完毕，软启动将会立即从当前的PV值按斜率升温，直到PV=SV为止。若需暂停斜率升温，同时按下SET键和“向上”，SV数值可任意修改，进行定值控制。若要取消软启动，输入0.0℃/min即可。 6.除湿功能（选配）需除湿时按如下顺序操作：在LEVEL3下，按SET键数次找到SRT选项，预置除湿工作时的输出百分比，可预置V=2.0-5.0（例如，SRT设为40℃，LMO设为2.0，即仪表开机时系统的温度低于40℃时，仪表以2%的功率输出，这样可避免烧坏加热器）。仪表无论处于哪个操作流程，在停止操作1min后，自动退回PV/SV显示状态，即工作界面。在确认温度传感器没有损坏的前提下，查看温度表的参数设置： 1.同时按下“向左”和SET键进入LEVEL3； 2.按“向左”键SV数值开始闪动； 3.按“向上”或“向下”键选择传感器的种类，本设备选择PE1009（显示PE）； 4.按下SET键保存设定值； 5.按SET键改变LSP，使LSP=0，再改变USP，使USP=100或200（视物料需要加热的最高温度而定）。 6.按SET键5s，退回到正常工作状态。

地暖温控开关使用手册

向阳花碳纤维地暖，客户使用手册 1.温控器的调节（1）各类按键的功能 “”开关键：地暖开启与关闭 “Μ”模式键：可调节进入编程模式或手动模式 “F”时钟键：可对时间星期进行调节 “”“”上下调节键：可对时间、温度上下调节。（2）时钟调整按“F ”键，按“”或“”键进行调节重复以上操作可调节时、分以及星期（3）温度的设置在正常开机工作状态下，按“”或“”键可进行温度的设定，每按一次温度变化1度。（4）地温保护 ①同时按“”“”键6秒，可切换到地温的显示状态。 ②按“”或“”可对地面的保护温度进行调节。（5）7天编程 ①按“F”键6秒，进入编程模式。 ②按“F”键，进入星期一的第一个时间段。通过“”“”键对第一个时间段进行设定。再按“F”键可设定该时间段的温度。 ③重复按“F”键可对第二个时间段、第三个时间段一直到第六个时间段进行设定重复以上②③操作对星期二、三、四、五、六、日进行设定。（6）手动模式手动模式也就是实时运行模式（见下图）按M键进行切换，以上几点（除第5点）的方法进行调节。（7）按键锁：长按开机键与Μ键6秒，按键上锁，显示“LOC”，所有按键无效。再次长按开机键与“Μ”键6秒解锁。

2.科学的使用温控器（1）开启温控器。（2）看温控器显示的室温，选择按上调或下调键将设定的温度高于室温2-3度。（3）按模式键选择手动模式。（4）操作完成保持连续工作48小时。（5）以后每隔24小时，温控器上调2-3度，直至室温符合要求（16℃-20℃）（6）地暖系统设计和使用的温控器为双温双控型，除了温控器本体设置有对室内温度传感器外，同时加带了一条地面温度传感器用于控制和保护地面温度。地面保护温度的设定对地面装饰材料的不同而设定不同的温度： ①地面为瓷砖时，瓷砖的热传导快，可把温度设定为40℃-45℃； ②地面为木地板时，木地板的热传导性能较差，可把温度设定为50℃-55℃。如有特殊情况，室内设定温度上不去，而导致用电量的增加，如果出现这样的情况可按如下方法操作： (1)查看设定温度是否过高，可适当调低设定温度。（最佳设定温度16℃-20℃） (2)同时按“”键进入地面保护温度设置界面，把地面保护温度调高至60度即可。 (3)设置完成后，重新启动，系统恢复正常。 3、地暖使用的注意事项（1）温控器上的按键操作时不要用力过大以免机械性能损坏，禁止遇水以免电器元件短路。

OMRON温控仪参数设定方法

OMRON E5CN 温控表参数设定方法温控仪面板（E5CN ）如图：一．参数设置等级操作： 1. 按“”键3秒以上，进入参数设置等级。显示： 2. 按“”键，切换参数代码，可循环显示。显示： 3. 按“ ”或“ ”键，修改参数设定值。 4. 按“”键3秒以上，返回正常控制模式。显示：二．报警值设置操作： 1. 按“”键，进报警值设定，可循环显示。显示： 2. 按“”键，设定报警1（）温度值。显示： 3. 按“ ”或“ ”键，修改报警输出设定值。温度单位实际值（红色）设定值（绿色）向上键向下键模式切换键等级切换键状态指示灯

4.按“”键，设定报警2（）温度值。显示： 5.按“”或“”键，修改报警输出设定值。 6.按“”键，返回正常控制模式。显示：三．自整定操作：按“”键，进入自整定设置操作。显示：按“”键，将“”改为“”。显示：按“”键，开始自整定，设定温度值闪烁显示。显示：注意：此操作应在参数全部设定完成后，加热到实际温度与设定温度值基本相同后开始，否则，自整定结果不准确，在此过程中，禁止对温控表进行其他操作，实际温度值会有较大波动，属正常现象，待设定值停止闪烁后，自整定即完成，自动恢复正常控制模式。四．参数功能及设定值：按“”键3秒以上参数功能设定值温度传感器输入型号 0：代表传感器型号pt100 按“”键温度显示单位 C：代表摄式度；F：代表华式度

按“”键最高上限温度报警值高于正常设定值20%-25% 此值到达温控器停止输出并报警按“”键最低下限温度报警值按“”键 PID控制*关键参数，禁止随意修改* PID：自动控制方式；ONOFF：开关控制方式按“”键温度控制方式 Stnd：标准控制；H-C：热或冷控制按“”键自整定功能开关 ON：开；OFF：关按“”键控制周期 2：加热周期为2秒钟*关键参数，禁止随意修改* 按“”键控制方向 OR-r:加热；OR-d:冷却按“”键报警方式1类型 8：温度上限值报警*除杀菌温度外，其他可不设定* 按“”键报警方式2类型 8：温度上限值报警*关键参数，禁止随意修改* 按“”键3秒以上，返回正常控制模式。
