DG型次高压锅炉给水泵的基本常识.
DG280-65X3型锅炉给水泵
DG280-65X3型锅炉给水泵概述：DG280-65型锅炉给水泵适用可供输送清水或类似于清水的液体，适用于中、低压锅炉或次高压锅炉给水，也适用于工厂或城市高压给排水。
介质温度t–20℃～150℃，允许进口压力0.6MPa。
DG型锅炉给水泵利用离心的原理，采用了国家推荐使用的高效节能产品的水力模型，在行业内居于技术领先地位。
该类产品格中也适中，是一种性价比很高的产品。
DG280-65X3型锅炉给水泵参数范围：流量Q：280m3/s；扬程H：195m；DG280-65X3型锅炉给水泵型号说明：例：DG280－65×3；DG－单吸、多级锅炉给水泵；280－流量(m3/h)；65－泵单级扬程（m）；3－泵级数。
DG280-65X3型锅炉给水泵产品特点：1、水力设计：采用先进的设计理论进行低比转数水力模型优化设计，叶轮流道采用特殊的工艺手段，使其流道表面光洁，减少损失，提高效率。
2、结构：在结构上采用卧式、多级分段形式，因而运转安全、平稳、噪音低、寿命长、安装维修方便。
3、泵效率高，性能范围厂，更好地满足使用要求。
DG280-65X3型锅炉给水泵材质选择表:材料类别I II III使用温度-20°C～+80°C-20°C～+150°C-20°C～+150°C 吸入段HT200ZG230-450ZG1Cr13中段HT200ZG230-450ZG1Cr13吐出段HT200ZG230-450ZG1Cr13叶轮HT200或Cu ZG230-450或Cu ZG1Cr13或Cu导叶HT200ZG230-450ZG1Cr13轴45或40Cr35CrMo3Cr13填料轴套HT200453Cr13机械密封轴套25HT250453Cr13泵体密封环HT25040Cr3Cr13叶轮密封环HT25040Cr3Cr13平衡板ZQAl9-4453Cr13平衡盘45HT25040Cr3Cr13*除以上三类材质外,用户采用其它耐酸、耐碱材质，需与厂方洽商。
DG系列锅炉给水泵使用说明书
DG25-30 DG46-30 DG12-25
02
View from the motor side
View from the opposite side of motor
Outlet of cooling water Inlet of cooling water
Outlet of cooling water Inlet of cooling water
similar to those of pure water.
DG model middle and low pressure boiler watersupply pump
is applicab le to transport medium with temperature of not high er
DG
06
Structural drawing of DG model hypo-high-pressure boiler water supply pump
DG
07
Performance table of DG model middle and low pressure boiler water supply pump
and suitable for transporting pure water (with the contained
foreign matters' content less than 1% and graininess less than
0.1mm) and other liquids of both physical and chemical natures
Stator portion Consists of suck-in section, middle-section, spitting section, guide vane, packing etc., which are linked together with a t ake-u p bolt, with both suck-in and spitting mouths vertically upward. Rotor portion Consists of a shaft, impeller, balancing disk, muff etc. parts.
DG型给水泵安装使用说明书
3、测量仪表 为了监督泵的安全，运行，安装适量仪表，具体详见测点图。 4、过滤器 1）给水泵若采用机械密封且有过滤器时，要经常进行清洗，特别投入 初期，切换清洗间隔可根据滤网堵塞情况由两个小时而逐渐加长。要注意清 洗（轴封装软填料的结构不设此系统）。 2）给水泵入口前滤网，也应定期清理，特别在运投初期，显得更为重 要。必要时可装差压传感器监测。 四、泵的拆卸 1、拆前准备工作 （1）准备为拆卸泵所必须的场地和工具如千分表（有磁力座）、千分尺、 卡尺……。 （2）当没有起吊设备时，需准备为起吊大型零部件用的滑车组。 （3）拆去冷却水系统管路。 （4）拆去润滑油系统管路，放掉冷油器内存油。 （5）拆去暖泵门，入口放水门，再循环门，出口逆止门。 （6）拆去压力表管、平衡管、入口滤网、泵罩。 质量要求为： （1）油管管口要封好，以免咋质掉入。 （2）垫片、螺母、螺栓、拆下管路及附件应妥善保管。 2、联轴器解体及复检中心
（2）轴对两轴颈处的跳动应小于 0.03mm。
（3）检查叶轮密封环的磨损情况，如磨损深度不大，可在车床上用专
用胎具胀住叶轮内孔，把磨损的部位修好。使叶轮密封环处对内孔的不同心
（跳动）允差 0.025mm，两端面平行度允差 0.016mm，修复后密封副间隙不
得大于给出间隙的 1.3 倍。
（4）叶轮静平衡
3、测量推力间隙
测量推力间隙，做好记录。
质量要求：
（1）做好记录，便于计算轴向分配。
（2）推力间隙。向后（自由侧约 0.4mm）。
4、轴瓦解体、抬轴试验
（1）拆下轴承盖，在两个轴颈处用千分表复查轴颈抬量。
（2）抬轴试验，检查转子与静子的同心性。

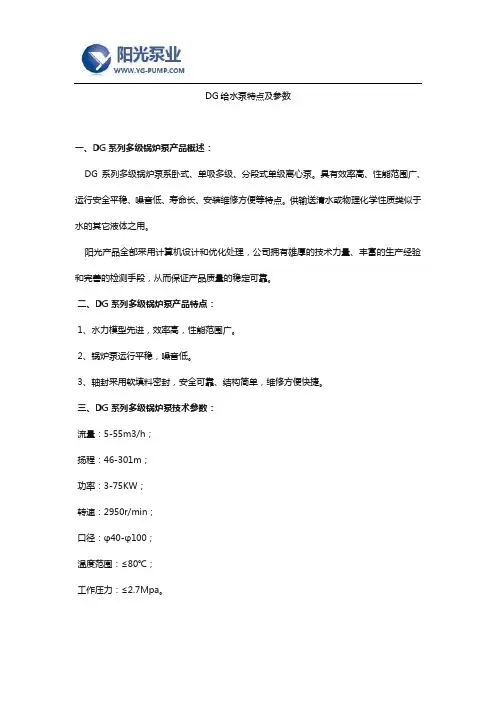

DG给水泵特点及参数
DG给水泵特点及参数
一、DG系列多级锅炉泵产品概述：
DG系列多级锅炉泵系卧式、单吸多级、分段式单级离心泵。
具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。
供输送清水或物理化学性质类似于水的其它液体之用。
阳光产品全部采用计算机设计和优化处理，公司拥有雄厚的技术力量、丰富的生产经验和完善的检测手段，从而保证产品质量的稳定可靠。
二、DG系列多级锅炉泵产品特点：
1、水力模型先进，效率高，性能范围广。
2、锅炉泵运行平稳，噪音低。
3、轴封采用软填料密封，安全可靠、结构简单，维修方便快捷。
三、DG系列多级锅炉泵技术参数：
流量：5-55m3/h；
扬程：46-301m；
功率：3-75KW；
转速：2950r/min；
口径：φ40-φ100；
温度范围：≤80℃；
工作压力：≤2.7Mpa。
四、DG系列多级锅炉泵性能参数：。
DG锅炉给水泵使用说明书解读
DG型卧式多级锅炉给水泵产品用途：本泵标准采纳，GB5659-85?多级离心泵技术条件?。
DG 型卧式多级锅炉给水泵是我厂依据工业锅炉给排水相关标准开发的新产品。
因为采纳了国家介绍使用的高效节能产品的水力模型，所以DG 型泵效率高、性能范围广、更好地满足使用要求。
用于代替老型号 GC 型离心泵，在构造上采纳了卧式、多级泵分段形式，因此运行安全、安稳、噪音低、寿命长、安装维修方便。
此型泵特别合用于工业锅炉供排水、冷却水输送等。
也能够经过改变材质、密封形式和增添冷却系统用于输送热水、油品、腐化介质等，宽泛合用于石油化工、热水循环、环保家产、贞洁水输送等行业。
输送介质温度为：-20°C～150°C。
同意进口压力为。
参数范围：3流量： 4～750m /h扬程： 84～1536m〔扬程由泵的级数决定并经过切割叶轮直径进行调理〕产品特色：1、水力设计：采纳先进的设计理论进行低比转数水力模型优化设计，叶轮番道采纳特别的工艺手段，使其流道表面光洁，减少损失，提升效率。
2、构造：在构造上采纳卧式、多级分段形式，因此运行安全、安稳、噪音低、寿命长、安装维修方便。
3、泵效率高，性能范围厂，更好地知足使用要求。
构造：泵壳体局部主要由轴承体、吸入段、中段、吐出段、导叶等用拉杆螺栓联接成整体。
转子局部主要由轴及安装在轴上的叶轮、轴套、均衡盘等零件构成。
轴上零件用平键和轴套螺母紧固使之与轴成为一体。
整个转子由两头轴承支承在泵壳体上，转子局部中叶轮个数是依据泵的级数而定。
本型泵轴承局部采纳转动轴承，局部采纳滑动轴承，均不蒙受轴向力，泵轴向力由均衡盘蒙受，泵在运行中同意转子局部在泵壳体中轴向游动。
轴承采纳 32 号轴承油〔汽轮机油〕或性能近似的其余油品润滑，以获取更好的润滑性能及蒙受更高的温度。
泵的吸入段、中段、吐出段之间密封均采纳二硫化钼润滑密封，转子局部与固定局部之间靠密封环、导叶套、填料等密封，当密封环和导叶套的磨损程度己影响泵的工作和性能时应予实时改换。
DG12-50X2型锅炉给水泵
DG12-50X2型锅炉给水泵概述：DG12-50型锅炉给水泵具有效率高、性能范围广、运行安全平稳、噪音低、寿命长、安装维修方便等特点。
供输送清水或物理化学性质类似于水的其它液体。
也可以通过改变泵过流部件材质、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨粒的介质。
产品执行JB/T1051-93《多级清水离心泵型式与基本参数》标准。
DG12-50X2型锅炉给水泵参数范围：流量Q12.5m3/s扬程H100mDG12-50X2型锅炉给水泵型号说明：例：DG12－50×2DG－单吸、多级锅炉给水泵12－流量(m3/h)50－泵单级扬程（m）2－泵级数DG12-50X2型锅炉给水泵旋转方向：从电机端向泵看为顺时针方向旋转。
DG12-50X2型锅炉给水泵过流部件材质：泵的过流部件材质均为铸铁，轴的材质为45号钢。
DG12-50X2型锅炉给水泵结构特点：本型泵是单壳体、单吸、多级臣式节段式离心泵结构，泵的进口垂直，出口垂直向上具体结构如下：1、定子部分主要由前段、中段、导叶、后段、轴承架和平衡室盖等零件用穿杠和螺母联成一体、前段、后段两侧膀用螺栓和螺母固定在泵座上2、转子部件主要由叶轮、叶轮挡套、平衡挡套、平衡盘及轴套零件用小圆螺母把紧，固定在轴上采用平键防转。
整个转子支承在两端的轴承上。
转子用弹性柱销联轴器与电动机直接联接。
为了补偿膨胀在后一级和平衡挡套之间装了齿形垫，泵检修时应更换此件。
3、平衡机构本泵采用能完全且自动平衡轴向力的平衡盘水力平衡装置，该装置由平衡板、平衡盘、平衡套和平衡挡套四个零件组成。
DG25-50x8型锅炉给水泵技术说明、厂家、价格
/DG25-50x8型锅炉给水泵技术说明、厂家、价格一、DG25-50x8型锅炉给水泵概述：该系列泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类、腐蚀性和含磨料的介质等。
DG型泵供输送不含固体颗粒、温度不高于105℃的清水或物理化学性质类似于清水的液体，用于锅炉给水或输送热水或类似热水的介质。
泵的进口允许压力均不超过0.6MPa。
二、DG25-50x8型锅炉给水泵参数范围：流量：15-30m³/h扬程：144-618m三、DG25-50x8型锅炉给水泵型号说明25 -- 泵设计点流量为25m³/h50 -- 泵单级设计点扬程为50m8 -- 泵的级数为8级/四、DG25-50x8型锅炉给水泵结构说明：卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。
吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。
2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。
轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。
3、轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。
4、轴封：一般采用机械密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。
密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。
泵内水封水一般来自泵内的压力水或外部供水。
5、传动：泵通过联轴器由原动力直接驱动。
从原动机端看泵，泵为顺时针方向旋转。
/五、DG25-50x8型锅炉给水泵选型说明：1、泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。
输送油类等粘度大的介质时，需进行性能换算。
DG360-40X6型高温高压锅炉给水泵
DG360-40X6型高温高压锅炉给水泵概述：DG360-40型锅炉给水泵系节段式多级离心泵，采用了国家推荐使用的高效节能水力模型，具有高效节能、性能范围广、运行平稳、低噪音、长寿命、安装维修方便等优点；通过改变泵的材质（或过流部件的材质）、密封形式和增加冷却系统，可输送热水、油类和含磨料的介质等。
DG型锅炉给水泵供输送不含固体颗粒、温度不高于105℃的清水或类似于清水的液体，用于锅炉给水或输送热水或类似热水的介质，泵的进口允许压力均不超过0.6MPa。
DG360-40X6型高温高压锅炉给水泵参数范围：流量Q：360m3/s；扬程H：240m；DG360-40X6型高温高压锅炉给水泵型号说明：例：DG360－40×6；DG－单吸、多级锅炉给水泵；360－流量(m3/h)；40－泵单级扬程（m）；6－泵级数。
DG360-40X6型高温高压锅炉给水泵结构说明：卧式多级离心泵主要由固定部分、转子部分、轴承和轴封四大部分组成；1、固定部分：主要由吸入段、中段、吐出段和导叶等组成，用穿杠将各段拉紧，构成工作室。
吸入口为水平方向，出口垂直向上；根据需要也可生产出入口垂直向上方向。
2、转子部分：主要由轴、叶轮、平衡盘、和轴套等组成。
轴将动力传递给叶轮使其工作；平衡盘用来平衡轴向力；轴上装有可更换的轴套以保护轴。
3、轴承部分：主要由轴承体、轴承和轴承压盖等组成，采用滚动轴承、干油润滑。
4、轴封：一般采用机械密封，主要由进水段和尾盖上的密封函体、填料、挡水圈等组成。
密封腔内通入有一定压力的水，起水封、水冷和水润滑作用。
泵内水封水一般来自泵内的压力水或外部供水。
5、传动：泵通过联轴器由原动力直接驱动。
从原动机端看泵，泵为顺时针方向旋转。
DG360-40X6型高温高压锅炉给水泵选型说明：1、泵的性能参见泵的性能表，表中所列参数为一个大气压下常温清水的试验性能。
输送油类等粘度大的介质时，需进行性能换算。
2、订货时需注明泵的型号、参数，以及输送介质的密度、温度、粘度、腐蚀性等。
