火灾自动报警系统会审图纸实例

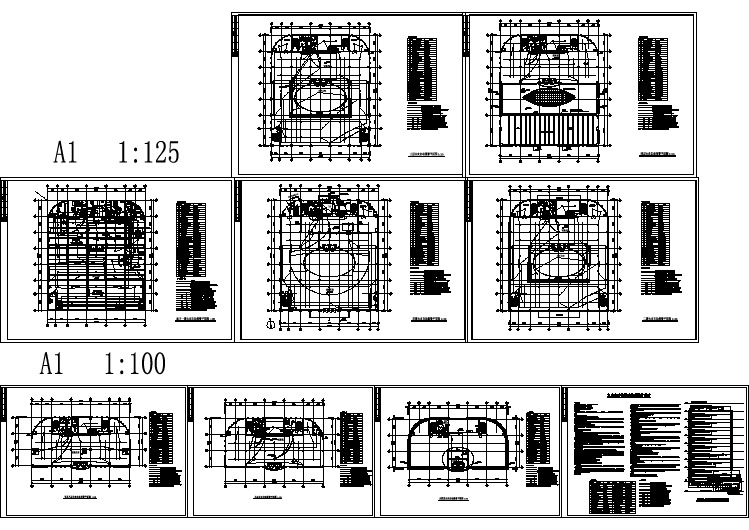

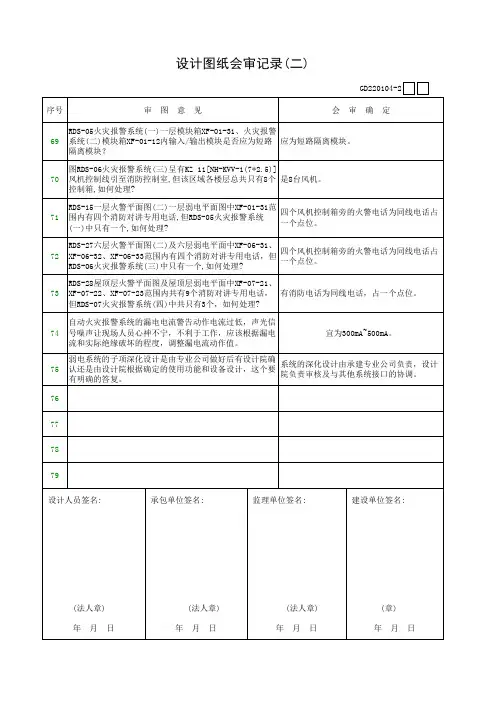

设计图纸会审记录(二)弱电
GD220104-2 序号 审 图 意 见 会 审 确 定
69
RDS-05火灾报警系统(一)一层模块箱XF-01-31、火灾报警 系统(二)模块箱XF-01-12内输入/输出模块是否应为短路 应为短路隔离模块。 隔离模块？ 图RDS-06火灾报警系统(三)呈有KZ 11[NH-KVV-1(7*2.5)] 风机控制线引至消防控制室,但该区域各楼层总共只有8个 是8台风机。 控制箱,如何处理? RDS-15一层火警平面图(二)一层弱电平面图中XF-01-31范 四个风机控制箱旁的火警电话为同线电话占 围内有四个消防对讲专用电话,但RDS-05火灾报警系统 一个点位。 (一)中只有一个,如何处理? RDS-27六层火警平面图(二)及六层弱电平面中XF-06-31、 四个风机控制箱旁的火警电话为同线电话占 XF-06-32、XF-06-33范围内有四个消防对讲专用电话，但 一个点位。 RDS-06火灾报警系统(三)中只有一个,如何处理? RDS-28屋顶层火警平面图及屋顶层弱电平面中XF-07-21、 XF-07-22、XF-07-23范围内共有9个消防对讲专用电话， 有消防电话为同线电话，占一个点位。 但RDS-07火灾报警系统(四)中共只有3个，如何处理? 自动火灾报警系统的漏电电流警告动作电流过低，声光信 号噪声让现场人员心神不宁，不利于工作，应该根据漏电 流和实际绝缘破坏的程度，调整漏电流动作值。 宜为300mA~500mA。
70
71
72
73
74
75 76 77 78 79
弱电系统的子项深化设计是由专业公司做好后有设计院确 系统的深化设计由承建专业公司负责，设计 认还是由设计院根据确定的使用功能和设备设计，这个要 院负责审核及与其他系统接口的协调。 有明确的答复。
消防部分图纸会审纪要(一)
康德·时代风云图纸（消防部分）交底纪要（第一次）一、电气方面1、在原设计车库正常照明分配电箱内主开关断路器配有远程（分励脱扣）控制装置，建议取消断路器的分励脱扣装置。
2、电气施工图：16、19、22、25、28中电井至屋顶机房采用防火金属桥架：200×100敷设，机房平面图中显示电梯、风机控制箱电源引入采用焊接钢管。
由顶层至机房相关配电箱段，是否可统一为防火金属桥架200×100敷设。
答：可统一为防火金属桥架200×100敷设至机房相关配电箱。
3、3#、4#楼1层平面图中，混流式正压送风机配电采用焊接钢管暗敷设，由于施工过程中可能出现变动更改等因素，预埋管路可能不够准确，是否可以把焊接钢管暗敷设，改为KBG管，刷防火漆明敷设。
答：可改为明装，采用SC钢管刷防火漆。
4、原设计1号楼---5号楼标准层强电弱电线槽（阻燃PVC线槽100nn×50mm）为贴梁敷设。
答：接甲方要求，现弱电线缆穿梁处，预留PVC75穿梁套管，阻燃PVC线槽100nn×50mm在楼板下10mm敷设。
5、电施图中，可视对讲分机，原设计有距地1.5米、1.3米，具体以何值为标准。
答：底边距地1.3米。
6、电施图中，消防控制中心设置在负一层，还是负二层。
请设计明确。
答：负二层。
7、消防火灾报警控制系统的负二层未设计火灾报警控制线缆水平桥架，是否需要设置该用途桥架，若需要该用途桥架，桥架的型号规格。
请设计明确。
答：未设置水平桥架，采用穿钢管预埋方式。
8、电施图中，在电井内，未设计火灾报警控制线缆和可视对讲等弱电电缆竖向桥架，请设计明确该用途线缆桥架的规格型号，以便于施工。
答：设计补充。
二、给排水方面1、地下车库图号8，3号楼筒体集水坑压力排水管道走向不明确。
答：由电梯井直接进入集水坑。
2、电梯井道水井底排管道走向是否可以采用就近排入集水坑？答：可以就近排入集水坑。
3、接甲方要求，电梯井排水原设计采用DN150的PVC管敷设，现改为DN150的焊接钢管敷设。
