《水泵与水泵站》试题A参考答案
水泵与水泵站试题参考答案
《水泵与水泵站》试题A参考答案姓名专业班级学号一、名词解释（4小题，每小题分，共计10分）：1.水泵站由抽水机（水泵、动力机、传动设备）、机房、管道、进出水构筑物、电力系统等所组成的多功能、多目标的综合水利枢纽。
2.扬程单位重量水体从水泵的进口到出口所获得的能量。
3.轴功率水泵泵轴的输入功率。
4.水锤由于某种原因，使水力机械或管道内的运动要素发生急剧变化的现象。
二、空题(本题共 20个空，每空分，共 10分)：1．叶片泵可以分为离心泵、轴流泵、混流泵。
离心泵的工作原理是利用装有叶片的叶轮的高速旋转时所产生的离心力来工作的泵。
2．水泵的功率主要有有效功率、轴功率、配套功率。
3．水泵的汽蚀危害有使水泵的性能变坏、使过流部件损坏、产生噪音和震动，缩短机组的使用寿命。
4 ．轴流泵应采用开阀启动方式，离心泵应采用关阀启动方式。
5．根据其结构型式，泵房可分为分基型、干室型、湿室型、块基型。
6．压力管道的布置形式有平行布置、辐射状布置、并联布置、串联布置。
三、单项选择题（四选一，每小题1分,共10分）1.某台离心泵装置的运行功率为Ｎ,采用变阀调节后流量减小，其功率变由Ｎ为Ｎ'，则调节前后的功率关系为。
【 A】ＡＮ'＜ＮＢＮ'＝ＮＣＮ＞'ＮＤＮ' ≥Ｎ2.离心泵的叶片一般都制成【C】Ａ旋转抛物线Ｂ扭曲面Ｃ柱状Ｄ球形3.叶片泵在一定转数下运行时,所抽升流体的容重越大(流体的其它物理性质相同),其轴功率【 A 】Ａ越大Ｂ越小 C 不变 D 不一定4.水泵调速运行时,调速泵的转速由1n变为2n时,其流量Q、扬程H与转速n之间的关系符合比例律,其关系式为【 C 】Ａ (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2)2=(ｎ１/ｎ2) Ｂ (Ｈ１/Ｈ2)=(Ｑ１/Ｑｎ１/ｎ2)２2)=(Ｃ (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2) 2=(ｎ１/ｎ2)２Ｄ (Ｈ１/Ｈ2) =(Ｑ１/Ｑｎ１/ｎ2)2) =(5. 当水泵站其它吸水条件不变时，随输送水温的增高，水泵的允许安装高度【 B 】Ａ将增大Ｂ将减小Ｃ保持不变Ｄ不一定6.定速运行水泵从水源向高水池供水,当高水池水位不变而水源水位逐渐升高时,水泵的流量【B】Ａ逐渐减小Ｂ逐渐增大Ｃ保持不变Ｄ不一定7．性能参数中的水泵额定功率是指水泵的【C】Ａ有效功率Ｂ配套功率Ｃ轴功率Ｄ动力机的输出功率8．．当起吊设备的最大重量为4吨时，一般采用起吊设备。
《水泵与水泵站》自测题第三期
《水泵与水泵站》自测题第三期1、水泵叶轮相似定律的第二定律(扬程相似定律)，即H～n、D的关系为()(A)Q1 / Q2 = N1 / N2(B)H1/H2 = (N1) x (N1)/ (N2) x (N2)(C)Q1 / Q2 = D1 / D2(D)H1/H2 = (D1) x (D1) / (D2) x (D2)2、已知：某离心泵nl＝960r／min时(H—Q)l曲线上工况点a1(H1＝38．2m、Q1=42L／s)，转速由n１调整到n2后，工况点为a2(H=＝21．5m、Q2＝31．5L／s)，求n2=?(A)680r／min(B)720r／min(C)780r／min(D)820r／min3、某一单级单吸泵，流量Q=45m3／h，扬程H=33．5m，转速n＝2900r／min，试求比转数ns＝?(A)100(B)85(C)80(D)604、已知：某离心泵D2＝290mm时的(H～Q)1曲线，在夏季工作时工况点A(Ha＝38．2m、Qa＝42L／s)，到了冬季将备用叶轮切小后装上使用，静扬程不变，工况点B比A点流量下降12％，扬程为Hb＝35.9m，B点的等效率点为曲线(H～Q)1上的C点(Hc=42m、Qc＝40L ／s)，求该叶轮切削外径百分之几?(A)15．8％(B)11．7％(C)8．8％(D)7．6％5、根据切削律。
知道凡满足切削律的任何工况点，都分布在H＝kQ2这条抛物线上，此线称为切削抛物线。
实践证明在切削跟度内，叶轮切削前后水泵效率变化不大，因此切削抛物线也称为( )。
(A)等效率曲线(B)管路特性曲线(C)水泵效率曲线(D)叶轮变径曲线6、在产品试验中，一台模型离心泵尺寸为实际泵的1／4倍，并在转速n=730r／min时进行试验，此时量出模型泵的设计工况出水量Qn=llL／s，扬程H=0.8m，如果模型泵与实际泵的效率相等。
试求：实际水泵在n＝960r／min时的设计工况流量和扬程。

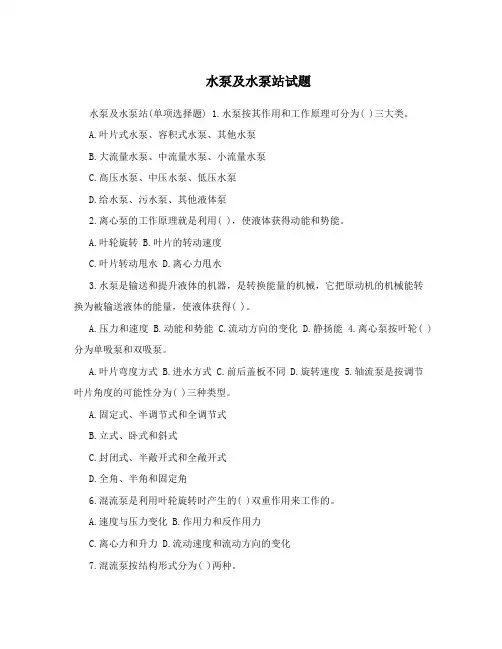

水泵及水泵站试题
水泵及水泵站试题水泵及水泵站(单项选择题) 1.水泵按其作用和工作原理可分为( )三大类。
A.叶片式水泵、容积式水泵、其他水泵B.大流量水泵、中流量水泵、小流量水泵C.高压水泵、中压水泵、低压水泵D.给水泵、污水泵、其他液体泵2.离心泵的工作原理就是利用( )，使液体获得动能和势能。
A.叶轮旋转B.叶片的转动速度C.叶片转动甩水D.离心力甩水3.水泵是输送和提升液体的机器，是转换能量的机械，它把原动机的机械能转换为被输送液体的能量，使液体获得( )。
A.压力和速度B.动能和势能C.流动方向的变化D.静扬能 4.离心泵按叶轮( )分为单吸泵和双吸泵。
A.叶片弯度方式B.进水方式C.前后盖板不同D.旋转速度 5.轴流泵是按调节叶片角度的可能性分为( )三种类型。
A.固定式、半调节式和全调节式B.立式、卧式和斜式C.封闭式、半敞开式和全敞开式D.全角、半角和固定角6.混流泵是利用叶轮旋转时产生的( )双重作用来工作的。
A.速度与压力变化B.作用力和反作用力C.离心力和升力D.流动速度和流动方向的变化7.混流泵按结构形式分为( )两种。
A.立式与卧式B.正向进水与侧向进水C.全调节与半调节D.涡壳式与导叶式8.从对离心泵特性曲线的理论分析中，可以看出:每一台水泵都有它固定的特性曲线，这种曲线反映了该水泵本身的( )。
A.潜在工作能力B.基本构造C.基本特点D.基本工作原理210.反映流量与管路中水头损失之间的关系的曲线方程 H,H，SQ，称为( )方程。
stA.流量与水头损失B.阻力系数与流量C.管路特性曲线D.流量与管道局部阻力11.离心泵装置的工况就是工作装置的概况。
工况点就是水泵装置在( )瞬时的扬程、流量、轴功率和效率以及吸上真空度等。
它表示水泵装置的工作能力，从而来检验所选泵是否经济合理。
A.出厂销售时B.实际运行时C.启动时D.检测时12.反映流量与管路中水头损失之间的关系的曲线称为管路特性曲线，即( )。
泵与泵站题库(含答案)可打印版
1 、叶轮是离心泵中的主要转动零件之一。 ( √ ) 2 、一般而言，一台水泵单独工作时的出水量大于其参加并联工作时的出水量。 ( √ ) 3 、比转数相同的水泵，其相对特性曲线相同，特性曲线也相同。 ( × ) 4 、离心泵启动时应首先打开出水闸阀，然后合上电源开关启动电机。 ( × ) 5 、工程中防止气蚀的根本方法是在使用中，使实际气蚀余量小于必要气蚀余量。 ( × ) 6 、离心泵的理论扬程与液体容量无关。 ( √ ) 7 、离心泵由吸水管端到叶轮叶片背水面近吸水口处，绝对压力和相对压力均逐渐减小至最 低。 ( × ) 8 、在选择串联工作的水泵时，应特别注意各泵的扬程应接近。 ( × ) 9 、离心泵的相似定律是比例律的一种特例。 ( × ) 10 、轴流泵的特点是高扬程、小流量。 ( × )
／ 102 η（ kw ）＝γ QH ／ 75 η（ HP ）式中 Q ： m ３／ s ； H ： mH2O 。
25 、吸水管上不装底阀的水泵常用 __ 真空泵 ___ 和 ___ 水射器 __ 引水方法。
26 、排水泵站按集水池与机器间的组合情况 , 可分为 __ 合建 ___ 式泵站、 __ 分建 ___ 式泵站。
47、 流量叠加原理是指 参与并联工作的各台水泵总出水量等于在相同扬程下，各台水泵出 水量之和 。
48 、给排水工程常用的叶片泵有
IS 系列单级单吸式离心泵、
JD （ J ）系列深井泵、
SH （ SA ）系列单级双吸式离心泵、
轴流泵、
D （ DA ）系列分段多级式离心泵、 等类型（至少答出四种）。
混流泵
22、 电力负荷等级 , 是根据用电设备对供电 _可靠性 的要求决定的 , 它分为 三 级。
23、 交流电动机调速 , 较好的方案是 __ 变极 _ __ 调速和 __ 变频 ___ 调速。
水泵与水泵站课后习题答案
水泵与水泵站课后习题答案水泵与水泵站课后习题答案水泵与水泵站是现代工业生产中不可或缺的设备，它们在各个领域都起着重要的作用。
水泵主要用于将液体从低处抽升到高处，而水泵站则是由多个水泵组成的系统，用于更高效地输送液体。
在学习水泵与水泵站的过程中，我们经常会遇到一些习题，下面是一些常见的水泵与水泵站课后习题及其答案。
1. 水泵的工作原理是什么？水泵的工作原理是利用电动机或其他动力源的动力，将机械能转化为液体的动能，从而使液体具有一定的压力，从低压区域输送到高压区域。
具体而言，水泵通过旋转叶轮，产生离心力，使液体被抽入泵体，然后通过管道输送到需要的地方。
2. 水泵的分类有哪些？水泵可以根据不同的分类标准进行分类。
按照工作原理，水泵可以分为离心泵、容积泵和轴流泵等。
按照用途，水泵可以分为给水泵、排水泵、化工泵等。
按照结构形式，水泵可以分为单级泵和多级泵等。
3. 水泵的效率如何计算？水泵的效率是指泵的输出功率与输入功率之间的比值。
通常情况下，水泵的效率可以通过以下公式计算：效率 = (实际输出功率 / 输入功率) × 100%其中，实际输出功率是指水泵输出的液体功率，输入功率是指水泵所需的电力或其他动力源的功率。
4. 水泵站的作用是什么？水泵站是由多个水泵组成的系统，它的作用是更高效地输送液体。
水泵站可以根据实际需要，通过控制水泵的数量和运行方式，调节液体的流量和压力，以满足不同场合的需求。
5. 水泵站的分类有哪些？水泵站可以根据不同的分类标准进行分类。
按照水泵的数量，水泵站可以分为单泵站和多泵站。
按照水泵的运行方式，水泵站可以分为并联运行和串联运行。
按照水泵的控制方式，水泵站可以分为手动控制和自动控制。
6. 水泵站的运行原理是什么？水泵站的运行原理是通过控制水泵的启停和运行方式，调节液体的流量和压力。
在水泵站中，通常会设置一个主泵和若干备用泵。
当液体需求量较小时，只需启动主泵；当液体需求量增加或主泵出现故障时，备用泵会自动启动，以保证液体的正常供应。
泵与泵站试题(复习材料A)
部分 1一、选择题1、下列泵中那些属于叶片式水泵：（ ）Ａ 离心泵 Ｂ 轴流泵 Ｃ 齿轮泵 Ｄ 射流泵 Ｅ 混流泵 F 活塞泵2、两台相同型号的水泵对称并联工作时每台泵的扬程H Ⅰ（=H Ⅱ）,当一台停车，只剩一台泵运行时的扬程为H ，若管路性能曲线近似不变，则有( ）。
Ａ H Ⅰ〉H B H Ⅰ<H C H Ⅰ=H3、当水泵站其它吸水条件不变时,Ａ 将增大 Ｂ 将减小 Ｃ4、下列哪一项不属于水泵内的水力损失？( Ａ。
冲击损失; Ｂ. 摩阻损失; Ｃ. 局部损失；5、叶片式水泵在一定转速下运行时， Ａ 越大 Ｂ 越小 C 不变6、图示为三种不同叶片弯曲形式离心式水泵的ＱＴＡ a 是后弯式叶片；b 是径向式叶片；c Ｂ a 是前弯式叶片;b 是径向式叶片；c Ｃ a 是前弯式叶片;b 是后弯式叶片；c Ｄ a 是径向式叶片；b 是前弯式叶片;c7、离心泵装置管路特性曲线方程为Ｈ=ＨST +ＳＱ２ Ａ 流量 Ｂ 管径 Ｃ 管长Ｅ 管道局部阻力系数 Ｆ 水泵型号8、离心泵装置工况点的常见调节方法主要是（Ａ 节流调节 Ｂ 变速调节 Ｃ 变径调节9Ａ 逐渐减小 Ｂ 保持不变 Ｃ 10、 与高比转数水泵相比，低比转数水泵具有（Ａ 较高扬程、较小流量 Ｂ 二、填空题11、离心泵的工作点是 曲线与 曲线的交点.12、离心泵的总效率η反映 、 和 三项能量损失的影响。
13、同一水泵输送两种不同重度的液体,且γ1＞γ2 ,则水泵的轴功率的关系为N 1 N 214、离心式水泵应采用 启动方式，其目的是 。
15、两台同型号水泵对称并联工作时，若总流量为Q M ，每台水泵的流量为Q Ⅰ（=Q Ⅱ），那么Q M 2Q Ⅰ ;若两台水泵中只有一台运行时的流量为Q ，则Q M 与Q 的关系为Q M Q ,Q Ⅰ与Q 的关系为Q Ⅰ Q 。
16、离心泵的主要特性参数有 、 、 、 、 和 。
17、叶轮的理论扬程是由 扬程和 扬程组成,后弯式叶轮具有较大的 扬程。
(完整版)泵与泵站-配套习题答案.doc
《水泵及水泵站》配套习题答案一、填空题1.离心泵、混流泵、轴流泵2.效率3.流量4.有效、轴5.真空表、压力表6.几何、运动7.效率8.叶轮、特性曲线9.流量、扬程、变化规律10.不漏气、不积气、不吸气11.叶轮、泵轴；泵壳、泵座；轴封装置、减漏环、轴承座12.外径、转速13.几何、运动14.取水、送水、加压、循环15.吸音、消音、隔音、隔振16.叶轮、旋转17.高、低18.单吸、对称19.最大吸上20.闭、开21.开、有22.可靠性、三23.变极调速、变频调速；24.kgf ·m/s、 kw、 HP25.真空泵、水射器；26.合建、分建；27.n s、共性28.正比、半径、转速29.径向、轴流泵、轴向与径向合成30.离心泵、轴流泵、混流泵31.单级双吸卧式离心泵、水泵吸水口直径（ in）、比转速为 28032.改变电动机的转速；电机转速不变，通过中间偶合器变速33.运动部分、固定部分、交接部分；34.调速、削切叶轮、串并联水泵；35. 3.65nQ1/2/H 3/436.Q1/Q2=n1/n2； H1/H2=（n1/n2）2；N1 /N2=（n1/n2）3；Q1/Q2=D1/D2；H1/H2=（D1/D2）2；N1/N2=（D1/D2）3；37.叶片式、容积式、其他；38.扬程、流量、轴功率、效率、转速、允许吸上真空高度或气蚀余量；39.过流、一定比例40.局部泵站、中途泵站、终点泵站；41.轴承座、减漏环、轴封装置；42.叶片形状、质量力、方向；43.减漏、承磨；44.泵壳、泵轴、泵座、叶轮、填料盒、减漏环、联轴器、轴承座、轴向力平衡措施45.H T=(u2c2cos α2-u1c1cos α1)/g，牵连速度 u2与绝对速度 c2的46.hη（水力效率）、ηv（容积效率）、ηm（机械效率）47.参与并联工作的各台水泵总出水量等于在相同扬程下，各台水泵出水量之和。
48.IS 系列单级单吸式离心泵、 SH（SA）系列单级双吸式离心泵、 D（ DA ）系列分段多级式离心泵、 JD（J）系列深井泵、轴流泵、混流泵等49.流量；管路系统的压力、电动机的功率和泵缸本身的机械强度50.独立、附设、室内51.吸水管路、压水管路52.真空泵引水、水射器引水、水泵压水管引水、人工引水53.轴流泵、流量大扬程小54.自来水制水成本、合理降低泵站电耗55.容积、往复、旋转56.水头损失、流量57.转速、特性曲线58.径向、能量59.20、一个标准、吸上真空度60.电动机、管路及附件61.静扬程、水头损失二、名词解释1. 水泵在标况下运行时，所允许的最大吸上真空高度mH 2O 。
水泵与水泵站考试计算题
六、计算题 (4小题，共50分)：1.已知某12SH 型离心泵的额定参数为Q=730 m 3/h ，H=10m ，n=1450 r/min 。
试计算其比转数。
（本小题10分）解：30010360012731145065.365.34343=⨯==HQ n n s 答：（略）解v 1=h f 1h f 2H ST H KW QH N u 16.10500.6716.081.9=⨯⨯==γ （2分）KW N N u23.1507.016.105===η（2分）答：（略）4.性曲线2350030Q H +=mm D 3002=时的(Q ～H )试图解计算：(1).1Q 与1H 值，(2).下降%10时其直径2D '应降为多少? 的曲线，计算结果不修正）（15分）[解]: (1)图解得交点Ａ（40.2，38.28）即ＱＡ (2)、流量下降33.3%ＱＢ=（1-0.333），Ｑ=26.93L/s相似功况抛物线方程为22222203129.093.2669.22Q Q Q Q H KQ H B B ==== ………（2分）(3)、绘制H=KQ 2曲线：H=KQ 2曲线与（Q —H ）曲线的交点为A 1（35.75，39.99）即ＱＡ１=35.75L/s ，ＨＡ１=39.99m ………（2分） 则根据比例律有r/min 71695075.3593.26112112=⨯===n Q Q n Q Q n n A B A B则 ………（4分）答：（略）水泵及水泵站（计算题）1.如图所示为岸边式取水泵房，已知下列数据，求该水泵扬程。
水泵流量Q=120L/S ，吸水管路长度l 1=20m ，吸水管i=0.0065，管径D=400mm ，压水管路长度l 2=300m ，i=0.0148。
管径为D=300mm 。
吸水井水面标高为58.00m ，水泵泵轴高度为60.00m ，水厂混合水面标高为90.00m 。
吸水进口采用无底阀的滤水网（2=ζ），90°弯头一个（59.0090=ζ），DN350×300渐缩管一个（17.0=渐缩ζ）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《水泵与水泵站》试题A参考答案
姓名专业班级学号
一、名词解释（4小题，每小题2.5分，共计10分）：
1.水泵站
由抽水机（水泵、动力机、传动设备）、机房、管道、进出水构筑物、电力系统等所组成的多功能、多目标的综合水利枢纽。
2.扬程
单位重量水体从水泵的进口到出口所获得的能量。
3.轴功率
水泵泵轴的输入功率。
4.水锤
由于某种原因，使水力机械或管道内的运动要素发生急剧变化的现象。
二、空题(本题共20个空，每空0.5分，共10分)：
1．叶片泵可以分为离心泵、轴流泵、混流泵。
离心泵的工作原理是利用装有叶片的叶轮的高速旋转时所产生的离心力来工作的泵。
2．水泵的功率主要有有效功率、轴功率、配套功率。
3．水泵的汽蚀危害有使水泵的性能变坏、使过流部件损坏、产生噪音和震动，缩短机组的使用寿命。
4 ．轴流泵应采用开阀启动方式，离心泵应采用关阀启动方式。
5．根据其结构型式，泵房可分为分基型、干室型、湿室型、块基型。
6．压力管道的布置形式有平行布置、辐射状布置、并联布置、串联布置。
三、 单项选择题（四选一，每小题1分,共10分）
1. 某台离心泵装置的运行功率为Ｎ,采用变阀调节后流量减小，其功率变由Ｎ为Ｎ'，则调节前后的功率关系为 。
【 A 】 Ａ Ｎ'＜Ｎ Ｂ Ｎ'＝Ｎ Ｃ Ｎ＞'Ｎ Ｄ Ｎ' ≥Ｎ
2. 离心泵的叶片一般都制成 【 C 】Ａ 旋转抛物线 Ｂ 扭曲面 Ｃ柱状 Ｄ 球形
3. 叶片泵在一定转数下运行时,所抽升流体的容重越大(流体的其它物理性质相同),其轴功率 【 A 】 Ａ 越大 Ｂ 越小 C 不变 D 不一定
4. 水泵调速运行时,调速泵的转速由1n 变为2n 时,其流量Q 、扬程H 与转速n 之间的关系符合比例律,其关系式为 【 C 】 Ａ (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2)2
=(ｎ１/ｎ2) Ｂ (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2)=(ｎ１/ｎ2)２
Ｃ (Ｈ１/Ｈ2)=(Ｑ１/Ｑ2) 2
=(ｎ１/ｎ2) ２
Ｄ (Ｈ１/Ｈ2) =(Ｑ１/Ｑ2) =(ｎ１/ｎ2) 5. 当水泵站其它吸水条件不变时，随输送水温的增高，水泵的允许安装高度 【 B 】 Ａ 将增大 Ｂ 将减小 Ｃ 保持不变 Ｄ 不一定
6.定速运行水泵从水源向高水池供水,当高水池水位不变而水源水位逐渐升高时,水泵的流量 【 B 】 Ａ 逐渐减小 Ｂ 逐渐增大 Ｃ 保持不变 Ｄ 不一定
7．性能参数中的水泵额定功率是指水泵的 【 C 】 Ａ 有效功率 Ｂ 配套功率 Ｃ 轴功率 Ｄ 动力机的输出功率
8．．当起吊设备的最大重量为4吨时，一般采用 起吊设备。
【 C 】 A 桥式吊车 B 双轨电动吊车 C 单轨手动吊车 D 三角架配手动葫芦
9．上凹管处危害最大的水击是 【 B 】 A 负水击 B 正水击 C 启动水击 D 关阀水击
10．离心泵的叶轮一般安装在水面 【 B 】 A 以下 B 以 C 位置 D 不一定
四、问答题(4小题，每题5分，共20分)：
1. 给出下列水泵型号中各符号的意义：
①10Sh —A 19 ② ZLQ 1400—70
答：① 10——水泵的进口直径，单位英寸；Sh ——卧式双吸式离心泵；19——比转速为190；A ——叶轮已被车削一次。
② 1400——水泵的出口直径，单位mm ；Z ——轴流泵；L ——立式安装；
Q ——全调节；70——比转速为700。
2. 水泵选型的原则是什么？
答：① 满足用水部门的设计要求，也就是设计流量和设计扬程的要求；
② 水泵在高效区运行，在长期运行中的平均效率最高； ③ 一次性投资最省，年运行费用最低； ④ 尽量选择标准化、系列化、规格化的新产品； ⑤ 便于安装、检修、运行和管理，利于今后的发展等。
3. 用图解法确定一台水泵向高低出水构筑物供水时的工作点。
答：把高低出水构筑物的抽水装置特性曲线R 1、R 2 横向叠加，得到总的抽水装置特性曲线R ，它与水泵的扬程性能曲线Q ～H 曲线的交点A ，就是一台水泵向高低出水构筑物供水时的工作点，过该点作水平线，与R 1、R 2的交点A 1、A 2，分别是高低出水构筑物的工作点。
其关系是：
⎩
⎨
⎧==+=212
1H H H Q Q Q
六、计算题 (4小题，共50分)：
1. 已知某多级式离心泵的额定参数为流量h m Q /81.253
= ，扬程m H 480= ，级数为10级，转速rpm n 2950= 。
试计算其比转数S n 。
（本小题10分）
解：4
/31
165
.3H
Q n n S =4
/3104803600
/81.25295065.3⎪⎭
⎫ ⎝⎛⨯⨯
=50=
答：其比转数为50。
2.已知水泵供水系统的设计净扬程m H ST 13= ，设计流量s L Q /360=，配用电机功率KW N p 75=，电机效率%92=η，水泵与电机采用直接传动，传动效率为
%100=C η，吸水管路总的阻抗521/02.7m S S =，压水管道总的阻抗
522/98.17m S S =，试求水泵的扬程H 、轴功率N 和效率η 。
（本小题10分）
解：()2
21Q S S H h H H ST w ST ++=+=()2
360.098.1702.713⨯++=m 24.16=
D M M N N ηη=00.1*92.075⨯=KW 50.67=
N QH
γη=
=
3. 锅炉给水泵将除氧器设除氧器内压力为p 0度（C t 0
104=），吸用给水泵为六级[]m NPSH 5=atm p 10=，t 090=m 14.7水柱）
，设p 1则Hg 又为多少？（[解]: 列除氧器水面∑++=+s g h g v p p H 2211
γγ，∑+-+=-+s v
v g h p g v p p p H γ
γγγ22110
因为g v p 2211γ-=，所以[][]∑++-=s v
g h NPSH p p H γ
0 （1）当v p p =0时， []
[]∑+=s
g h
NPSH H m 5.65.15=+=
（2）当v p p ≠0时
4.
mm D 3002=时的(Q ～H )曲线如图。
试图解计算：(1).该抽水装置工况点的
1Q 与1H 值，(2).若保持静扬程不变，流量
下降%10时其直径2
D '应降为多少? （要求 详细写出图解步骤，列出计算表，画出相应 的曲线，计算结果不修正）（15分）
解：(1)、根据所给管道系统特性曲线及水泵特性曲线 得交点Ａ（44，36）即ＱＡ=44L/s ＨＡ=36m （2分） (2)、流量下降10%时，功况点移动到B 点，
()A B Q Q 1.01-='()s L /6.39441.01=⨯-= 由图中查得m H B 49.35='，则通过B 点的
相似功况抛物线方程为2
22222
226310396
.049.35Q Q Q Q H Q K H B B B ===
=''' （3分） （3分）
(3)、绘制2Q K H B =曲线：2
Q K H B =曲线与Q ～H 曲线的交点为
()49.35,6.39B 即s L Q B /6.39=，m H B 49.35= （5分）
则根据车削定律得：
r/min 8613006
.396
.3922
22
=⨯=='='''D Q Q D Q Q D D B B B B 则 （5分）。
