态势感知技术栈-概述说明以及解释1.引言1.1 概述概述随着信息技术的快速发展，各种智能设备和系统在我们生活和工作中扮演着越来越重要的角色。
在这一背景下，态势感知技术作为一种基于数据分析和机器学习的前沿技术，具有非常重要的意义。
通过对大数据的实时监测、分析和预测，态势感知技术可以帮助我们更好地理解和应对复杂的环境变化，提高智能化系统的效率和安全性。
本文将深入探讨态势感知技术栈在实际应用中的原理、方法和应用场景，旨在帮助读者更好地了解该技术的核心概念和技术要点，为读者提供一个全面的视角来理解和运用态势感知技术。
"1.2 文章结构": {"本文将首先介绍态势感知技术栈的概念及其在现实生活中的应用场景，然后深入探讨其技术原理，包括数据收集、处理和分析等方面。
接着，我们将详细分析该技术在不同领域的应用场景，如安全监控、智能交通等。
最后，通过总结要点，展望未来发展趋势，并探讨态势感知技术栈在实践中的重要意义。
通过全面深入的论述，读者将能够全面了解和掌握这一前沿技术。
"}1.3 目的本文旨在探讨态势感知技术栈在现代社会中的应用和发展前景。
通过对态势感知技术的概念、原理和应用场景进行解析，我们希望读者能够深入了解该技术在实际生活和工作中的重要性。
同时，文章还将总结该技术的关键要点，展望未来的发展方向，并探讨其实践意义，希望能激发读者对态势感知技术的兴趣，并促进该领域的进一步研究和应用。
通过本文的阐述，希望读者能够对态势感知技术有个更全面的了解，为其在各个领域的应用提供参考和启发。
2.正文2.1 概念解析在当前信息时代，大数据、人工智能、物联网等技术的快速发展，使得我们生活和工作中的数据量呈现爆炸式增长，如何从这海量的数据中挖掘出有价值的信息成为了一个重要的问题。
而态势感知技术正是应运而生的一种解决方案。
所谓态势感知，是指通过对环境中各种信息的采集、分析和处理，实时地监测和识别出环境中的状态、趋势和发展方向。
态势感知研究的方法论
文/中国科技大学网络态势感知研究中心 王砚方态势感知研究的方法论“态势感知”是网络安全文献中使用频度相当高的一个术语，态势感知已成为研究网络安全所必需解决的问题，但业内的专家对此可能有不同的理解。
本文企望通过相关的介绍和分析提出一己的看法。
“态势感知”概念的来源由于人的因素在动态系统（如飞机驾驶、空中交通管制、电力网管理等）中彰显出越来越大的重要性，M.R.Endsley在1995年提出人类决策模型，总结出包括采集、理解和预测三个层次的态势感知模型。
此模型基于各元素间的确定关系，例如由飞机的航速、方位角及风速判断它的落地点和落地时间，机场的空中交通管理人员就可以按事先确定的方案引导飞机安全降落。
再如战斗机驾驶员根据空中环境的动态变化，按规定的程序作战场上的各种相应的战术动作。
在自动控制设备运行时，遇到异常时操作员如何介入，也可按专家事先制定的方案进行。
总之，Endsley模型是指导人——机器的互动的原则：如果用较多的人工，可以得到对机器设备状态的较多的感知，因而可使设备接近最佳的状态；而如果自动程度较高，可以节省人工，但操作员的感知较少，遇到不理想的情况就难以作出抉择，在这个问题上，Endsley模型就是要解决人工同自动化之间最好的折中。
这种模型适用于处理简单的系统，专家的先验的成分较多。
显然，它不适用于复杂网络。
事实上自这个模型提出的十五年来，在许多方面开拓了研究，如人员培训、设计、工作团队协调等方法有不少成果。
国内有学者把它作为通用的理论模型，提出基于流量和局域网的单机日志的数据融合，建立大规模网络安全的态势评估模型。
到上世纪末，已经有人意识到仅靠在单个计算机上的防入侵设备已不能解决网络的安全问题，出现了把网络上安全传感器和计算机上的防入侵等设备同网络流控和管理结合起来的需求。
1999年T.Bass提出了多台安全传感器和入侵检测设备的数据融合的原理和流程，称为Bass模型。
Bass模型没有从网络本身的特点出发，而只是在数据融合技术方面就事论事。
华为云计算介绍
IaaS-4.安全-2
态势感知 SA= 检测DDoS攻击、暴力破解、Web攻击、后门木马、僵尸主 机、异常行为、漏洞攻击、命令与控制并聚合呈现 云堡垒机 CBH= 1提供主机、管理员账号、运维人员账号及权限变更的管理； 2提供单点登录、多因素认证、访问控制、授权管理；3提供SSH、TELNET、 RDP、VNC、SFTP和FTP等多种协议登录远程主机进行运维操作。 4提供 Linux命令审计和Windows操作录像来识别风险。 SSL证书管理 SCM=内部和外部SSL证书的统一管理（HTTPS服务所需加密 证书） 容器安全服务 CGS=扫描Docker节点容器镜像中漏洞扫描，安全策略实施和 异常事件收集 智能验证码服务 ICS=用户端设备信息采集和行为轨迹智能验证、拖动滑块和 设备信息验证、点选验证（12306验证）
02 IaaS-3.网络
虚拟私有云 VPC =虚拟局域网（隔离的、私密的虚拟网络环境） 弹性负载均衡 ELB =负载均衡器（Nginx） NAT网关 NAT =虚拟局域网网关（访问外网） 云专线 DC =本地到华为云私网的专线 虚拟专用网络 VPN =远程连接虚拟局域网的VPN 云解析服务 DNS = 域名转IP 云连接 CC = VPC之间以及云上多VPC与云下多数据中心之间 VPC终端节点 VPCES =通过专属网关，将VPC中的服务方便的提供给其它 VPC中的资源使用
03 PaaS-3.应用服务-2
API网关 APIG =API开放、购买和调用 应用编排服务 AOS =使用应用编排服务，通过模板对应用及应用所需资源进 行统一描述，一键式自动完成部署或销毁操作（docker-compose） 容器镜像服务 SWR =Docker镜像仓库 基因容器 GCS =支持DNA、RNA、液态活检等主流生物基因测序场景 （GATK4） 应用服务网格 ASM =Istio（服务治理）是基于Kubernetes（部署运维）构 建的开放平台提供熔断、限流降级、调用链治理等能力。 容器交付流水线 ContainerOps =Jenkins以DevOps理念为基础，面向从 源代码到生产上线全流程，提供代码编译、镜像构建、灰度发布、容器化部 署等一系列服务
关键信息基础设施安全保护技术体系
doi：10.3969/j.issn.1671-1122.2020.11.001关键信息基础设施安全保护技术体系郭启全1，张海霞2（1.公安部网络安全保卫局，北京 100741；2.中国科学院软件研究所，北京 100190）摘 要：关键信息基础设施安全保护是当前网络空间安全的核心任务。
文章阐述了开展关键信息基础设施安全保护的指导思想，提出了涵盖采集汇聚层、数据治理层、智慧大脑层、业务应用层的技术体系架构，引入大数据分析、人工智能、知识图谱等新型技术，构建网络空间安全地图，利用智慧大脑实现智能化、精准化的情报挖掘、目标画像、行为推理和预测预警，支撑“实战化、体系化、常态化”安全能力建设，为国家网络安全监管部门和重要行业开展关键信息基础设施安全保护工作提供借鉴。
关键词：关键信息基础设施；网络安全；智慧大脑；人工智能；网络空间地图中图分类号：TP309 文献标志码： A 文章编号：1671-1122（2020）11-0001-09中文引用格式：郭启全，张海霞. 关键信息基础设施安全保护技术体系[J].信息网络安全，2020，20（11）：1-9.英文引用格式：GUO Qiquan, ZHANG Haixia. Technology System for Security Protection of Critical Information Infrastructures[J]. Netinfo Security, 2020, 20(11): 1-9.Technology System for Security Protection of CriticalInformation InfrastructuresGUO Qiquan1, ZHANG Haixia2(1. Cyber Security Department, The Ministry of Public Security, Beijing 100741, China;2. Institute of Software, Chinese Academy of Sciences, Beijing 100190, China)Abstract: Security assurance of critical information infrastructure is the core work of cyber security. This paper describes the guiding ideology of security assurance of criticalinformation infrastructure. Afterwards, it proposes the technical architecture including thecollection and aggregation layer, data governance layer, intelligent brain layer and businessapplication layer. Technologies such as big data analysis, artificial intelligence and knowledgemap are applied to construct cyber security geographic map, realize intelligent datamining,perform accurate portrait of critical targets, conduct behavior reasoning, provide threatearly-warning, and finally support the construction of practical, systematic and normalizedsecurity abilities. This paper aims to provide the basis for the national cyber securityregulatory authorities and important industries to carry out the security assurance work ofcritical information infrastructures.Key words: critical information infrastructure; cyber security; intelligent brain; artificial intelligence; cyberspace map基金项目：国家重点研发计划[2020YFB1806504]作者简介：郭启全（1962—），男，河北，研究员，硕士，主要研究方向为网络空间安全、网络空间地理学和人工智能；张海霞（1981—），女，河北，高级工程师，博士，主要研究方向为网络空间安全。

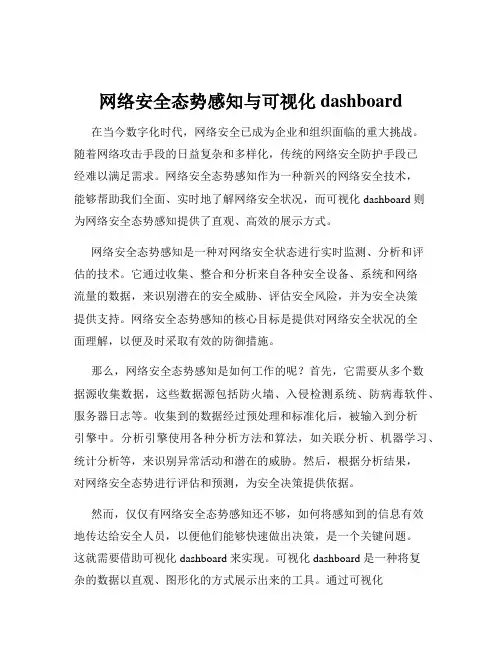

网络安全态势感知与可视化dashboard
