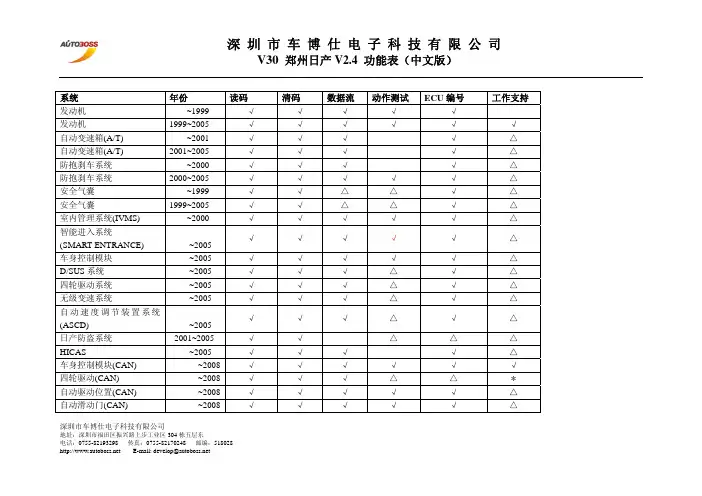

汽车诊断仪_车博仕V-30产品功能详述

剪式汽车举升机设计

第1章绪论 1.1 选择背景、研究目的及意义 近年来，我国汽车业蓬勃发展,尤其是轿车行业，多年来轿车进入普通家庭的梦想已经成为现实，汽车维修行业也随之得到大力发展，汽车举升机是现代汽车维修作业中必不可少的设备，无论整车大修，还是小修保养，都离不开它。在规模各异的维修养护企业中，无论是维修多种车型的综合类修理厂，还是经营范围单一的街边店（如轮胎店），几乎都配备有举升机。它的主要作用就是为发动机、底盘、变速器等养护和维修提供方便。举升机的重要性和普及性，决定了它是一种备受专业人士和经营管理者重视的设备。 举升机一般有柱式、剪式的，其驱动方式有链条传动，液压传动，气压传动等。目前，使用的汽车剪刀式举升机可能发生汽车坠落的原因较多，有安装基础不牢、自锁装置失效、举升臂变形、两侧举升臂上升速度不等、液压油路爆裂、汽车拖垫打滑等，经过对失效的剪刀式举升机进行检测分析发现,这些事故的主要原因往往是设计上存在着缺陷，如果做工不好或者设计不好就容易导致台面不平、导致单边升降等危险发生，因此，进一步提高剪刀式举升机产品的性能与可靠性，是国内举升机任重道远且亟需改进的地方。 本设计采用计算机CAD/CAE对剪刀式举升机进行结构设计，提高产品的综合性能和安全可靠性。计算机CAD/CAE技术是一种崭新的产品开发技术，是国际上20世纪80年代随着计算机技术的发展而迅速发展的一项计算机辅助工程技术。该技术一出现，立即受到了工业发达国家的有关科研机构和企业公司的极大重视，许多著名的制造厂商纷纷将计算机仿真技术引入各自的产品开发，取得了良好的经济效益。 计算机CAD/CAE技术在一些发达国家,如美国、德国、日本等已得到广泛应用,应用领域极广，如汽车制造业、工程机械、航空航天业、造船业、机械电子工业、国防工业、医学及工程咨询等多方面。目前,计算机CAD/CAE技术已在我国得到了应用与推广,主要在汽车、航天航空、武器制造、机械工程等方面。而从我国目前的情况来看,计算机CAD/CAE技术主要在汽车制造业和武器装备制造业中应用较为广泛,但只停留在初步应用阶段。现今，在我国利用CAD/CAE技术对汽车举升机进行设计研究还尚未见成果发表。只有将汽车举升机的工程实践和计算机CAD/CAE技术结合起来，才能真正加快汽车举升机产品的发展历程，为此，本课题基于计算机CAD/CAE技术平台，利用当前

利勃海尔500吨吊车性能表-使用说明书

Liebherr LTM1500 500 吨吊车额定起重量表

目 录 1． 500吨吊车 外形尺寸图-------------------------------------------- 1 2． 500吨吊车 84米主臂工况额定起重量表（配重135吨）------------ 2，3 3． 500吨吊车 84米主臂工况起升高度图------------------------------- 4 -------------5 （配重165吨） 4． 500吨吊车 84米主臂+超起工况额定起重量表 5． 500吨吊车 84米主臂+超起工况起升高度图-------------------------- 6 6． 500吨吊车 50米主臂工况额定起重量表（配重135吨）---------------- 7 7． 500吨吊车 50米主臂+超起工况额定起重量表（配重165吨）----------- 8 8． 500吨吊车 50米主臂+超起工况起升高度图-------------------------- 9 ------------------ 10 9． 500吨吊车 0°副臂工况额定起重量表 （配重135吨） ---------------- 11 10． 500吨吊车 20°副臂工况额定起重量表 （配重135吨） （配重135吨） ---------------- 12 11． 500吨吊车 40°副臂工况额定起重量表 12． 500吨吊车 副臂工况起升高度图---------------------------------- 13 13． 500吨吊车 0°副臂+超起工况额定起重量表（配重165吨）------ 14，15 ----------- 16 14． 500吨吊车 20°副臂+超起工况额定起重量表 （配重165吨） ----------- 17 （配重165吨） 15． 500吨吊车 40°副臂+超起工况额定起重量表 16． 500吨吊车 副臂+超起工况起升高度图----------------------------- 18 500 吨吊车额定起重量表

双柱举升机使用说明书

举升机使用指导

书 汽修121 一、操作步骤 （一）大剪举升机操纵步骤 1、打开举升机电源旋钮； 2、按大剪上升键，操纵大剪举升机平台升高到适合作业高度； 3、按保险锁键，让大剪举升机平台落锁； 4、按大剪上升键，操纵大剪举升机平台升高解锁； 5、按大剪下降键，让大剪举升机平台降落回到最低高度。 6、关闭举升机电源旋钮。 （二）小剪举升机操纵步骤 1、打开举升机电源旋钮； 2、按小剪上升键，操纵小剪举升机平台升高到适合作业的高度；

3、按小剪下降键，操纵小剪举升机平台降落回到最低高度； 4、关闭举升机电源旋钮。 双柱举升机安全操作 一、开机前准备工作： 1、检查设备是否处于校验合格期内。 2、检查设备是否处于良好状态，气压是否正常。 3、检查设备电源是否接地，电压或电流是否达到正常值。 4、检查操纵按键是否正常，清理好工作区域内的工具杂物。 5、检查链条和钢丝绳是否正常，是否保持足够的润滑。 6、检查底座上的膨胀螺栓或地脚螺栓是否松动，及时加固调整以确保设备运行平稳。 7、检查油箱内机油体积是否达到设备正常工作的允许值（三分之二）。 二、开机步骤： 1、打开设备电源。 2、在举升机每日第一次使用前，进行空载运行检查。 3、先将举升机托臂降落在最低位置，方可将车驶入，车位朝向走道。 4、调整托盘使其高度一致，将托臂调整移动到被托车辆的适合位置，再分别转动四只橡胶托盘，使其均距车身位置相等，再按上升按钮。 5、车离地10-15cm时，停止升起，检查各支点是否牢固，车辆是否稳定。确定安全后，方可继续工作。 6、汽车随着托臂上升时，随时观察保险钩的工作情况不得有卡滞现象。 7、当汽车升至所需求的高度时，松开上升按钮即可停止上升。 三、关机步骤： 1、清理好臂桥下的工具杂物，确保人员都处于安全状态。 2、拉开两端的降压阀门，按下降按钮将汽车缓慢降落至地面。 3、将控制盒电源切断。 四、注意事项： 1、经常保持机身及周围环境清洁。

汽车式起重机安全使用技术要点示范文本

汽车式起重机安全使用技术要点示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月

汽车式起重机安全使用技术要点示范文 本 使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 汽车式起重机由于使用广泛而发展很快。常见的汽车 式起重机为8—50t的较多。汽车式起重机是在专用汽车底 盘的基础上，再增加起重机构以及支腿、电气系统、液压 系统等机构组成。 汽车式起重机最大的特点是机动性好，转移方便，支 腿及起重臂都采用液压式，可大大减轻工人的劳动强度。 但是超载性能差，越野性能也不如履带式，对道路的要求 比履带式起重机更严格。所以在使用时应特别注意安全。 安全要求： 汽车式起重机因超载或支腿陷落造成翻车事故约占汽 车式起重机事故的70％以上，因此，在使用汽车起重机时

应特别重视： (1)必须按照额定的起重量工作，不能超载和违反该车使用说明书所规定的要求条款。 (2)汽车式起重机的支腿处必须坚实，铺垫道木，加大承压面积，在起吊重物前，应对支腿进行检查，查看有无陷落现象，以保证使用安全。 (3)支腿支完．应将车身调平并锁住，才能工作；工作时还应注意风力大小，六级风时应停止工作。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion

举升机的说明书

设备的安装 6.1总体定位 举升机只可安装在室内。 举升机前部（汽车驶入方）应能保证汽车正常驶入。举升机的后部距墙壁等障碍物的距离不得小于3.5m。举升机立柱二侧应有约1m左右的空间。举升机顶部应有足够的空间，以保证举起的车辆不至顶到碍物。 举升机在地面上的总体定位如图6所示。 图6 QJY235举升机地基轮廓图 提示： ——安装调试前应仔细阅读本说明书，并按说明书的说明进行安装。 ——安装调试人员必须具备一定的机械、电气知识。 ——举升机周围应具有足够的空间，以使操作不受限制，并且具备安全距离。 ——举升机必须安装在足够强度的地平上。 ——举升机不可安装在暧气、冷气、水龙头、火炉、空气加湿器等设施旁。 ——举升机不可安装在有大量灰尘、化学品和其它腐蚀性介质的环境中。 ——安装前应检查电源是否与本说明书及举升机铭牌上的标识相符合。 6.2地基 举升机地基的尺寸按图6所示。 举升机只可安装有混凝土地面上。混凝土的厚度不得小于250mm，固化时间不得少于7天，表面平面度应在10mm以内。凝土的强度不得小于3000PSI（2.1kg/mm2）。 如果举升机电源需从地下引入，在打地基时需预埋穿线管。 警告： ▼不得在沥青、磁砖等松、脆的地面上安装举升机。 ▼不得在有较大缺陷的混凝土上安装举升机。 ▼未经建筑部门许可，不得在楼上或有地下室的地面上安装举升机。 ▼穿线管的预埋和其它形式连接电源线，必须遵守有关电线安装规定。 6.3安装前的准备工作 QJY3.5-2举升机的安装需准备表1所列的常用工具。 表1 安装举升机常用工具 工具名称规格型号工具名称规格型号 水平仪开口搬手组件11mm—23mm 钢板尺1m 棘轮搬手 钢圈尺5m 平头螺丝刀150mm 手锤1.5kg 冲击钻20mm 活动搬手40mm 冲击钻头19mm 打开举升机包装，对照装箱单检查零部件是否齐全及有无受损情况。如有以上情况发生，请当即与生产厂、经销商或运输部门取得联系。 6.4安装 6.4.1划线 按图2所示尺寸在地基平面上划线。划线后的总体误差应控制在5mm以内。 提示： ——划线之前应检查并确认地基尺寸、深度、强度、平面度符合要求。

活动2(Tech汽车专用诊断仪的使用)教案

【课题】活动2 Tech 2汽车专用诊断仪的使用 【情景描述】 Tech 2汽车专用诊断仪是美国通用（GM）汽车公司为了车辆电控系统的诊断而设计的，它能够检索和阅览诊断咨询，执行车辆诊断和执行功能自检。 Tech 2汽车专用诊断仪不仅可以读取、清除故障代码和读取数据流信息，还有对电控系统元件进行匹配设定（学习设定）等于汽车电控系统ECU进行交流功能，并具有静态和动态检测的记录功能，以便汽车维修时进行分析和判断，并且还具有示波器、万用表等常规检测仪器的基本作用。 通过本实训项目，介绍Tech 2汽车专用诊断仪的功能，了解Tech 2汽车专用诊断仪主要功用，掌握Tech 2汽车专用诊断仪的基本操作。 【教材版本】 吕坚.汽车运用与维修专业课程改革试验教材——汽车故障诊断.北京：高等教育出版社，2009 【教学目标】 知识目标：通过讲解与演示，知道Tech 2汽车专用诊断仪的用途和使用方法。 能力目标：通过演示与实训，使学生会正确操作Tech 2汽车专用诊断仪。 情感目标：渗透专业学习与实际相结合的思想，从而激发学生学习专业课的兴趣。 【教学重点、难点】 教学重点：Tech 2汽车专用诊断仪的使用方法。 教学难点：Tech 2汽车专用诊断仪的操作。 【教学媒体及教学方法】 本节课通过使用理论—-实操一体化的教学方法，调动学生的学习积极性，注

重培养学生观察分析、实践动手能力，针对不同的学生采用因材施教的方法，使全体学生在任务引领下的学习中都能有所收获。 使用教材项目三活动2，使用Tech 2汽车专用诊断仪实物和投影仪播放的多媒体演示素材。 本节内容可大体分为三部分，对每一部分内容结合采用讲授法、演示法、实习操作等不同的教学方法。一是通过演示，讲授Tech 2汽车专用诊断仪的主要功用和使用方法；二是通过演示法、实习操作使学生进一步熟悉、理解和掌握Tech 2汽车专用诊断仪的操作。 【课时安排】 6课时（270分钟） 【教学建议】 教学采用理实一体化方法，在教学过程中应交替使用诊断仪实物、多媒体和教材。根据学生基本情况及学习中的总体反应，加强和学生的互动，使学生积极地参与到教学活动中来。 【教学过程】 一、导入（15分钟） 汽车上的电控系统的故障的诊断与检测，须用电控系统专用检测仪检测。因此，汽车电控系统的专用诊断仪是现代汽车不可或缺的诊断仪器，能够正确地使用汽车专用诊断仪是汽车故障诊断与检测的基本技能。 Tech 2汽车专用诊断仪不仅可以读取、清除故障代码和读取数据流信息，还有对电控系统元件进行匹配设定（学习设定）等于汽车电控系统ECU进行交流功能，并具有静态和动态检测的记录功能，以便汽车维修时进行分析和判断，并且还具有示波器、万用表等常规检测仪器的基本作用。

汽车吊起重吊装解决方法

新建蒙西至华中地区铁路煤运通道 拌和站吊装方案 编制： 复核： 审批： 中铁七局新建蒙西至华中地区铁路运煤通道

MHTJ-14标段项目经理部二工区 2016年4月 目录 一、工程概况 (1) 1、工程简述 (1) 2、吊装工序流程图 (1) 二、吊装作业平面布置 (1) 四、吊装工艺流程 (3) 1、变幅操作 (3) 2、臂架伸缩操作 (3) 3、起升操作 (3) 4、回转操作 (5) 五、安全技术措施 (5)

一、工程概况 1、工程简述 本工程拌和站粉罐设计高20m，重8t；搅拌楼高13.6m，单个配件重约1~2t。拟采用1台50t吊车进行吊装作业，吊车最大起重荷载14t，实际起重荷载8t。 2、吊装工序流程图 二、吊装作业平面布置 吊车最大起吊高度21m，最大起重量为8t，根据现场情况吊装作业时大臂距罐体水平距离为8m左右，平面示意图见下页

吊装角度a=arctan(S/H）=arccos(10/21)=77° 吊臂长度L=H/sina=21/0.97=21.6m 要求本吊车吊臂最小长度21.6m、起重量大于8t，实际该吊车吊臂长度43m、起重量14t，满足吊装要求。 三、吊装前准备工作 吊装前对吊装区域设立立警戒区和警戒人员维持吊装秩序，并对吊装人员进行工序交底，统一吊装信号，通过信号以保证各操作岗位动作协调一致，达到安全施工。指挥信号应贯彻执行《起重吊运指挥信号》（GB5082-85）的规定。 1、起重司机登机后要检查作业条件是否符合要求，查看影响起重作业的障碍因素，检查配重状态，确定起重机各工作装置的状态； 2、查看吊钩、钢丝绳及滑轮组的倍率与被吊物体是否匹配； 3、检查起重机技术状况，特别应检查安全防护装置的工作台状态，装有电子力矩限制或安全负荷指示器的应对其功能进行检查。只有确认各操作杆在中立位置（或离合器已被解除）以后，才能进行起

地沟举升机说明书分析

安全注意事项 1. 设备使用前请仔细阅读此说明书，严禁未阅读 过本说明书人员操作该机。 2. 工作前必须排除平台周围的障碍。 3. 所举升的汽车内也不得座人。 4. 被举升车辆的总质量不得超过本机的额定举升 重量。 5. 举车时应将车的手动刹车拉好，垫好防滑三角 木等防滑装置（用户自备）。 6. 举升机不使用时应切断电源。 7. 严格按本说明书对机器进行保养，对主要部位 应经常仔细检查和维护。 8. 设备使用现场应配备放火装置（用户自备）。

特别说明 1．顾客收到设备后，请仔细检查设备外包装，如装运过程中造成设备的损坏及零件缺失，须由购买者向承运单位索赔。 2．设计和制造时已经考虑到安全性能。然而，适当的培训和周密地操作也能增加安全性。未阅读说明书，不得操作或修理该设备。 3．查明电机铭牌上的电源和电压状态等要求，须由专业合格的电工接电。 4．本公司对产品的局部结构改进恕不通知。对先前销售产品的更新没有任何义务通知客户。 5．请仔细阅读和填写本说明书的《保修卡》，回馈给经销商和本公司备案。作为提供售后服务的依据之一。否则视为自动放弃享受相应服务的权利，责任自负。 6．不得提升超过设备额定提升重量。 7．请认真阅读设备上的警示标志。

目录 1.特点简介----------------------------------------------------------------------- 2.主要技术参数----------------------------------------------------------------- 3.举升机外型尺寸-------------------------------------------------------------- 4.设备的安装与调试----------------------------------------------------------- 5.举升机液压系统-------------------------------------------------------------- 6.维护与保养-------------------------------------------------------------------- 7.故障及其排除方法----------------------------------------------------------- 8.保修卡-------------------------------------------------------------------------- 9.装箱单--------------------------------------------------------------------------- 10.合格证明书--------------------------------------------------------------------

汽车起重机安全操作规程

汽车起重机安全操作规程 1、起重机应在乎坦坚实的地面上作业、行走和停放。在正常作业时，坡度不得大于3°，并应与沟渠、基坑保持安全距离。 2、起重机在公路或城市道路上行驶时，应执行交通管理部门的有关规定。 起重机作业前的注意事项。 1、检查各安全保护装置和指示仪表应齐全。 2、燃油、润滑油、液压油及冷却水应添加充足。 3、开动油泵前，先使发动机低速运转一段时间。 4、检查钢丝绳及连接部位应符合规定。 5、检查液压是否正常。 6、检查轮胎气压及各连接件应无松动。 7、调节支腿，务必按规定顺序打好守全伸出的支腿，使起重呈水状态，调整机体使回转支承面的倾斜度在无载荷时不大于1/1000（水准泡居中）。 8、充分检查工作地点的地面条件。工作地点地面必须具备能将起重机呈水平状态，并能充分承受作用于支腿的力矩条件。 9、注意地基是否松软，如较松软，必须给支腿垫好能承载的木板或土块。 10、支腿不应靠近地基按方地段。

11、应预先进进行调查地下埋设物，在埋设物附近放置安全标牌，以引起注意。 12、确认所吊重物的重量和重心位置，以防超载/ 13、根据起重作业曲线，确定工作台半径和额定总起重量即调整臂杆长度和臂杆的角度，使之安全作业。 14、应确认提升高度。根据起重机的机型，能把吊钩提升的高度都有具体规定。 应预先估计绑绳套用钢丝绳的高度和起吊货物的高度所需的余量，否则不能把货物提升到所需的高度。应留出臂杆底面与叫货之间的空隙。 3、起重机起吊作业注意事项 1、起升或下降 （1）严格按载荷表的规定，禁止超载，禁止超过额定力矩。 在起重机作业中绝不能断开全自超重防止装置（ACS系统），禁止从臂杆前方或侧面拖曳载荷，禁止从驾驶室前方吊货。 （2）操纵中不准猛力推拉操纵杆，开始起升前，检查离合器杆必须处于断开位置上。 （3）自由降落作业只能在下降吊钩时或所吊载荷小于许用荷的30%时使用，禁止在自由下落中紧急制动。

汽车空调维修细则及评分标准

附件5 2016年浙江省中等职业学校职业能力大赛(学生技术技能类）汽车运用与维修赛项汽车空调维修细则及 评分标准 一、比赛内容 (一)理论考试（满分100分，占总成绩的20%） 1.考试内容主要为法律法规、职业道德、安全规范，相关机电和汽车空调专业基础知识。 2.考试题型40题判断题（每题1分）、30题单项选择题（每题1分）、10题多项选择题（每题3分） 3.考试方式采用计算机考试（选手每人一台计算机，直接在计算机上，用键盘或鼠标进行判断和选择）；与机电比赛统一进行。 4.考试时间60分钟。 5.注意事项 （1）参加团体赛、个人赛机电维修和汽车空调维修的选手均参加统一的理论考试。 （2）参赛选手不得夹带任何参考资料进入理论考场。 (二)实操比赛（满分100分，占总成绩的80%；其中汽车空调制冷剂回收、净化、加注操作流程60分,故障诊断与排除40分） 1.比赛内容 （1）汽车空调制冷剂回收、净化、加注操作流程，主要包括：基本车况检查，制冷剂纯度鉴别，制冷剂泄漏检查、制冷剂回收、净化、抽真空，冷冻机油和制冷剂加注，空调系统性能检验等；

（2）空调系统故障诊断与排除； （3）记录相关数据和结果，并填写《空调维修项目作业表》。 2.比赛用车 采用具有自诊断功能手动空调系统的雪佛兰科鲁兹AT轿车。 3.比赛要求 在60分钟的规定时间内，按照《汽车空调制冷剂回收、净化、加注工艺规范》（JT/T774—2010）和雪佛兰科鲁兹AT手动空调轿车维修手册的相关要求，对指定车辆进行空调系统维修和保养作业，并填写《空调维修项目作业表》；项目作业顺序合理、作业规范、安全，设备、工具；仪器、设备、工具使用正确。 4.比赛时间 共60分钟。 二、名次排列规则 按总成绩由高到低排序，总成绩相同则以实操成绩分数高的名次在前；总成绩相同且实操成绩也相同的，则以实操项目总用时短的名次在前。 三、实操比赛分值分配及评分标准 1、汽车空调制冷剂回收、净化、加注操作流程作业（占实操分值60%）

双柱式机械式举升机设计说明书

.. .. 摘要 双柱机械式汽车举升机，它包括两个框形举升柱，两个垂直滑动在该框形举升柱上的升降滑架，两个托臂和两个轨道式托板，其特征在于所述框形举升柱是由结构在下部的底板升底梁升矩形齿轮箱及矩齿轮箱两侧短边向上延伸的方形导柱连接上部的横梁构成的整体；所述框形举升柱下面的矩形齿轮箱其中一个是安装电动机的驱动箱；而所述升降滑架是由两个平行固定在其上的托臂穿过所述轨道式托板上滑套的孔位相互连接。 关键词滑动螺旋副导轨丝杠制动器组合开关

.. .. Abstract Shuangzhu mechanical vehicle lift, which includes two box-shaped Jusheng pillar, two vertical sliding in the box-shaped piece of Jusheng-piece aircraft, two up and two track-holding arm, their identity is in Jusheng pillar box-shaped structure in part by the end of Liang-bed or carpenter's square or rectangle gear boxes and gear boxes on both sides of a square-short margin upward extension of the upper beam connecting a pillar overall; Jusheng pillar box is described below rectangle gear boxes installed electric motors is one of the driving boxes; and the piece-by-two parallel fixed in its orbit above the occasional arm-supporting, through the Hua Tao Kong spaces interlinked. Key words Glide the spiral pair and lead the track, silk to carry on the shoulder, make to move the machine and combine the switch

汽车起重机操作规程

汽车式起重机安全操作规程 1、操作手必须了解该机结构、原理及性能，做到“四懂”、“三会”，持证上 岗。 2、起重机行驶时的注意事项： （1）起重机必须处于行驶姿态。有关行驶姿态的说明如下： ——起重机吊臂完全缩回并完全收放于吊臂支架上； ——起重钩必须安放在底架上的固定器内，并用固定装置将其紧固。副钩安放在副钩固定器内。 ——副臂安装在基本臂右侧时，须用插销将其副臂与前后支架固定锁住。 ——转台防转插销必须插入底架上的固定套内。 ——必须锁住上车操作室的门。 ——支脚盘必须锁固在支脚盘架上。 ——支腿完全收回并插上固定销。 ——随车工具等附件应装锁在工具箱内，垫木吊索等应紧固在底架上。 ——驾驶室内的油泵取力操纵开关手柄必须推至脱档位置。 ——轮胎气压必须符合本设备标准规定。 （2）严格执行《运输车辆安全操作规程》。 3、起重机短距离移动的注意事项： （1）起重机进行短距离移动时，起重机应处于行驶姿态。 （2）在起重机必须在非行驶姿态移动的场合，除要执行本设备《使用和维护说明书》的规定之外，还要有严格的安全措施和专人指挥。 （3）起重机短距离移动时，起重机所经过的路面必须平整结实。 4、起吊重物前的注意事项： （1）起动发动机前应将发动机和液压油预热5-10分钟，严寒季节可适当延长。 （2）检查起重索具的可靠性及施工现场周围有无障碍，确定吊装措施，选择摆放位置，以保证起吊重物时臂杆变幅和回转安全。 （3）认真检查起重机停放工作地面情况，对于松软不平的地面，应先进行处理，然后伸出支腿（有支腿固定销子的要插好固定销），垫好垫木， 保持机身平衡，倾斜度不准超过±3° (4) 检查支腿伸出状况、滑轮倍率及配重选用是否合适，上机各机构制动器 功能等是否正常。

汽车起重机说明书

QY40汽车起重机液压系统设计 摘要 QY40型汽车起重机液压系统的设计是该型起重机设计过程中比较典型的一种。 为了设计出符合汽车起重机性能要求的液压系统，主要做了以下四项工作。第一，通过阅读大量国内外相关资料和调研市场上已存在产品，本文对QY40T型汽车起重机的功能和工作原理进行了深入的了解和分析；具体分析了汽车起重机液压系统的功能、组成、工作特点以及系统类型；总结出液压传动在汽车起重机应用中的优缺点。第二，根据QY40T型汽车起重机的工作特点，确定了系统的起升回路、回转回路、变幅回路、伸缩回路和支腿回路的基本结构，并针对各单元回路的特点进行了具体的分析，进而对液压系统进行了整体设计。第三，根据汽车起重机的技术参数对液压系统进行了设计计算，并确定了液压系统元件；通过对系统压力损失的验算和发热校核，检验液压系统设计的合理性。第四，根据汽车起重机的工作特点，确定了液压装置的形式，并进行了集成块的设计。 在设计过程中，本文参考一些同类产品的液压系统设计。结合工程实际，最终设计出了功能完善、性能良好，适合我国生产制造的汽车起重机液压系统。 关键词：汽车起重机，液压系统，性能参数，集成块

THE DESIGN OF QY40 TYPE AUTOMOBILE CRANE HYDRAULIC SYSTEM ABSTRACT The design of the QY40 type automobile crane hydraulic system is the typical crane designing process. In order to scheme out the hydraulic system that meets the performance requirements of automobile crane, this article mainly do the following four tasks. First, through reading a large number of domestic and foreign information and researching about existing products on the market, this article makes in-depth understanding and analysis of the functions and working principle of the QY40 type automobile crane; having concretely analyzed the automobile crane hydraulic system of its function, composition, work characteristics and the type of system; summarized the advantages and disadvantages of hydraulic transmission in automobile crane applications. Second, according to the working characteristics of the QY40 type automobile crane, determines the basic structure of the hoisting loop, rotary loop, bluffing loop, telescopic loop and leg loop, and in the light of the characteristics of each unit circuit, make a concrete analysis. And then makes overall design for the hydraulic system. Third, according to the technical parameters of automobile crane, the calculation on design of the hydraulic system is made to determine the hydraulic system components. By calculating of system pressure loss and heat checking, tests the rationality of the design of hydraulic system. Fourth, according to the working characteristics of automobile crane, determines the form of hydraulic equipment, and makes the design of integrated block.

大剪汽车举升机说明书(1)(1)

大剪汽车举升机 说明书 大剪汽车举升机 1.介绍 剪式举升机是用于汽车维修行业的汽车修理机械。靠液压系统驱动升降，也叫 液压举升机，在汽车维修养护中发挥着至关重要的作用，整车大修及保养，都 离不开液压举升机。随着我国汽车销售量的增加，举升机作为汽车维修的重要 工具，需求量也大大增加。我司的大剪汽车举升机1.机型优美，双层隐藏式结构， 同步性能优越。2.水平精确可调，适合各种高精密四轮定位。3.便于轮胎拆卸和底盘检修。 4.前轮转角盘（选配件）位置可调，加长后轮滑板。 5.气动双齿自锁保险及防管爆装置,下 降自动开启，免加油超耐磨材料滑动块。6.进口液压、气动及电器元器件，设备运行平稳 可靠。

2.技术信息 1. 举升重量lifting capacity：4000kg 2. 举升高度lifting height：1800mm 3. 举臂最低高度Arm height( Min)：120mm 4. 两柱间距width between posts：2794mm 5. 总体宽度overall width：3420mm 6. 上升时间rising time：40s 7. 下降时间dropping time：30s 8. 工作电压power：110v/220v/380v,1ph/3ph 9. 噪音noise：<70db 10. 净重net weight：600kg(1350lbs) 11. 毛重gross weight：650kg 12. 包装尺寸package size：2900mm*560mm*720mm 13、动力单元包装尺寸power unit package size： 770mm*280mm*340mm 3. 安全准则 使用举升机时应遵守以下准则 以下准则非常重要: ?举升机举升重量不得超过额定重量4000公斤 ?在驶上汽车前，举升机必须完全的降到最低点。 ?遵照操作说明操作举升机。 ?一些特殊的车型（如跑车或带有其他部件的车辆），在举升前应做测试是否有危险存在。 ?操作人员必须年满18周岁。 ?在举升起车辆后检查脚垫位置是否正确。 ?除操作人员外，其他人不得逗留在举升车辆的下部。 ?如果移除了一些大的部件，应检查车的中心。 ?举升机不得用来运载乘客。 ?不允许攀爬举升机或举升车辆。 ?在更改安装位置后或维修承重臂后，必须由专业人员检查通过。 ?在关闭主开关前，不允许对举升机进行操作。 ?操作者应密切注意举升过程。 ?举升机不应安装在有危险的地方或是清洗区 4. 操作说明 举升机的操作必须遵守安全准则 在操作前详读第三章安全准则！

汽车专用诊断仪的使用1

课题 11汽车专用诊断仪的 使用 课型新课 教学 目的要求1掌握使用培养学生的分析能力和理解能力2培养学生的分析能力和理解能力 教学重点 V.A.G1552汽车专用诊断 仪的使用 电子白 板是否 使用 使用 教学难点V.A.G1552汽车专用诊断仪的 使用 教学方 法 实物教学 法 教学环节教学内容 教师调 控 学生活 动 组织教学 复习提问Tech 2汽车专用诊断仪是美国通用（GM）汽车公司为了协助带有电子控制器和接口（界面）装置的车辆系统的诊断和修理而设计的，它能够检索和阅览诊断咨询，执行车辆诊断和执行功能自检。

导入新课 讲授新课 Tech 2汽车专用诊断仪 不仅可以读取、清除故障代码 和读取数据流信息，还有对电 控系统元件进行匹配设定（学 习设定）等于汽车电控系统 ECU进行交流功能，并具有静 态和动态检测的记录功能，以 便汽车维修时进行分析和判 断，并且还具有示波器、万用 表等常规检测仪器的基本作 用。 Tech 2的键盘布置如图所示。 ①软键。这四个键对应于显示 在屏幕底部的四个选择图框。 当一个软键可用于某一功能 时，会显示命名该功能的图 框； ②选择键（方向键）。上下方 向键控制突出显示条的滚动， 左右箭头键将屏幕显示向前 后“翻页”。屏幕右侧顶部和 底部的小箭头显示是否有后 实操演 示

巡回指导续屏幕显示 ③作用键（YES、NO、ENTER 和EXIT）。这些键用于启用某 一动作、回答特定问题或是通 过各种清单向前和向后运行； ④功能键（F0—F9）。这些键 用于其用特定的选项。通过突 出显示选项并按“ENTER” 键，该选项被选择。用“F” 键则可一键激活选项； ⑤控制键（PWR和SHIFT）。 按电源键（PWR）可打开和关 闭Tech 2 3）连接TECH 2诊断仪 将TECH 2的16 PIN诊断 插头插入车上的诊断座内， 1）发动机系统诊断 1）按下“PWR”键，接通电源， 屏幕显示主菜单； 若进行系统诊断，选择 [F0：诊断]； 若查看已获取的数据，选择 学生按要 求进行实 践训练

汽车举升机安全操作规程示范文本

汽车举升机安全操作规程 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月

汽车举升机安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、使用前应清除举升机附近妨碍作业的器具及杂 物，并检查操作手柄是否正常。 二、操作机构灵敏有效，液压系统不允许有爬行现 象。 三、支车时，四个支角应在同一平面上，调整支角胶 垫高度使其接触车辆底盘支撑部位。 四、支车时，车辆不可支的过高，支起后四个托架要 锁紧。 五、待举升车辆驶入后，应将举升机支撑块调整移动 对正该车型规定的举升点。 六、举升时人员应离开车辆，举升到需要高度时，必 须插入保险锁销，并确保安全可靠才可开始车底作业。

七、除低保及小修项目外，其他繁琐笨重作业，不得在举升器上操作修理。 八、举升器不得频繁起落。 九、支车时举升要稳，降落要慢。 十、有人作业时严禁升降举升机。 十一、发现操作机构不灵，电机不同步，托架不平或液压部分漏油，应及时报修，不得带病操作。十二、作业完毕应清除杂物，打扫举升机周围以保持场地整洁。 十三、定期（半年）排除举升机油缸积水，并检查油量，油量不足应及时加注相同牌号的压力油。同时应检查润滑、举升机传动齿轮及缝条。汽车举升机的用途按照功能可分为四轮定位型和平板式；按照占用的空间不同可分为地上式和地藏式；地上式无需挖槽，适用于任何修理厂，有一些楼板上不适合安装二柱举升机以及普通四柱举升机，而本机器与楼板接触面广，这样可以安装在任何可

双梁桥式起重机说明书

5—100/20吨电动吊钩桥式起重机 安装架设交工验收与使用维护说明书SHIYONGWEIHUSHUOMINGSHU 山东青云起重机械有限公司 起重机械厂 SHANDONGQINGYUNQIZHONGJIXIEYOUXIANGONGSI

目录 一、概述 (1) ㈠结构形式 ㈡保证使用期限 二、安装与与调整 (3) ㈠注意事项 ㈡起重机安装 1、小车 2、起重机金属结构 3、大车运行机构 三、电气控制原理和安装 (7) ㈠电气控制原理 ㈡电气设备的安装与调整 一、架设 (24) ㈠注意事项 ㈡架设示例 二、起重机使用须知 (27) ㈠安全技术规则 ㈡司机职责 三、维护与故障处理 (30)

㈠桥架及其主要构件 ㈡大、小车运行机构 ㈢起升机构 ㈣电气设备 1、电气检修制度 2、故障处理 四、机构的润滑 (39) ㈠起重设备各润滑点的分布 ㈡润滑条件与润滑材料 五、运转试 (41) ㈠试车前的准备和检查 ㈡无负荷试车 ㈢负荷试车 1、负荷试车的检验内容 2、静负荷试车 3、动负荷试车 4、电气部件试验规定与检查项目 六、起重机的交工验收 (43) 七、附录 (44) ㈠大车跨度测量法 ㈡主梁上拱度测量法

一、概述 5-100/20吨电动吊钩桥式起重机适用于工矿业内部或露天场地。在固定跨间内装卸、运搬物料和物品。 起重机采用380伏50赫兹，主要性能参数可参阅起重机的附加图中总图所载有关数据。本说明书用于起重机的安装、架设、交工、验收、使用和维修。 （一）结构形式 5-100/20吨电动桥式起重机（请参阅起重机附加图）主要由桥架、大车运行机构和装有起升、运行机构的小车组成。主梁上铺设了小车运行的钢轨。两主梁的外侧装有走台。一侧为安装及检修大车运行机构而设。另一侧为安装小车导电装置而设。在主梁下面悬挂着全视野的操纵室，操纵室内装有联动控制台或单个控制器，操纵室与走台装有斜梯，主梁连接在中间带有接头的两端梁上。 大车运行机构采用分别驱动形式（图1-1）。起重机大车车轮为四个，50吨以上至100吨车轮为八个，有滚动轴承的角形轴承箱组装以后安装在端梁的两端。 起重机的小车由起升机构（图1—2）和小车运行机构（图1—3）所组成。起升机构有双保护（装有两套起升安全）和单保护两种，可供用户选择。 小车的供电有悬挂式电缆导电（电缆滑车所使用的轨道为异型内卷边槽钢）和圆钢、角钢导电两种形式，可供用户选择。根据用户要求大车导电处可设有导电维修平台。根据用户要求在操纵室附设的电热器、冷风机、空调的使用请参阅配套厂的说明书。 ·1·

起重机通常使用使用说明

电动葫芦门式起重机 使用 维护 说明 书

目录 一．主要用途和工作环境 2 二．结构简介2 三．主要技术参数 5 四．起重机安装 5 五．起重机的使用、维护和润滑8

一．主要用途和工作环境 电动葫芦门式起重机是沿起重机轨道方向和主梁上工钢轨道方向移动以及吊钩的 升降运动来进行工作的。可与CD1、MD1、HC等类型葫芦配合使用。 本起重机按GB3811-2008《起重机设计规范》、JB/T5663-2008 《电动葫芦门式起重机技术条件》和GB/T6067-1985《起重机械安全规程》等标准设计制造。 本起重机是以吊钩作取物装置，适用于一般企业、工厂的车间、仓库、料场上作装卸吊运工作。 本电动葫芦门式起重机的工作条件：起重机的电源为三相交流，额定频率为50Hz，额定电压为380V。电动机和电器上允许电压波动的上限为额定电压的 +10%，下限（尖峰电流时）为额定电压的-15%。起重机的安装使用地点的海拔高度不超过2000m。工作环境中不得有易燃、易爆及腐蚀性气体。 不得吊运熔化金属、高于300℃的灼热物品和危险物品。起重机正常工作气温为-20℃～40℃。 起重机在内陆地区的工作风压不大于150Pa，在沿海地区的工作风压不大于250Pa。用户对起重机有不同或特性要求时，可另行协商，单独设计解决。二．结构简介 电动葫芦门式起重机主要由金属结构、起重机运行机构、电动葫芦以及电气控制 系统等组成，结构组成见随机图样。现按不同特点简介如下: 1．金属结构 a. 司机室操作的金属结构主要由主梁、支腿、下横梁、司机室、梯子等组成。其

中主梁由板材和工字钢组合而成。支腿和下横梁主要由用槽钢或板材组合而成。主梁、支腿、下横梁均采用法兰螺栓连接，安装方便。司机室固定在主梁下方靠近支腿一侧的安装架上，视野开阔。梯子方便人进入司机室。 b. 地操的金属结构主要由主梁、支腿、下横梁等组成。其中主梁由板材和工字钢组合而成。支腿和下横梁主要由用槽钢或板材组合而成。主梁、支腿、下横梁均采用法兰螺栓连接，安装方便。 2．起重机运行机构 起重机运行机构采用电机直接与减速器连接后再与主动车轮连接，控制电动机的正反转就能实现起重机的前后移动。 3．电动葫芦 电动葫芦是实现起升和运行的机构，电动葫芦的使用详见电动葫芦使用说明书。 4．电气控制系统电气控制系统设有总接触器、各机构接触器、空气开关、断火限位开关、门限位开关、起重机运行限位开关等，具有限位保护、短路保护, 超载保护等功能。 4.1地操电气系统构成： 1). 主要控制设备有：按钮盒、大车、起升控制箱等。控制电压36V。 2). 大车、起升控制箱 大车、起升控制箱用来对起重机整机电气设备进行短路保护和对各机构电气设备进行电源分配。大车、起升控制箱上装有总电源断路器、总电源接触器等。 3). 升降机构 升降机构采用起升控制箱，起升限位用断火开关。 4). 限位开关和安全开关
