STM32-内部温度传感器-串口显示-完整程序

合集下载

单片机基于stm32的数字温度计设计

单片机基于stm32的数字温度计设计

单片机基于stm32的数字温度计设计
数字温度计是一种用于测量环境温度的设备。

在这个问题中,我们将使用基于STM32的单片机来设计一个数字温度计。

为了设计这个温度计,我们需要以下组件和步骤:
1. STM32单片机:STM32是一种基于ARM架构的单片机,它具有强大的计算能力和丰富的外设接口,适用于各种应用。

2. 温度传感器:我们需要选择一种适合的温度传感器,常用的有数字式温度传感器,如DS18B20。

3. 连接电路:将温度传感器连接到STM32单片机。

这通常需要使用一些电子元件,如电阻、电容和连接线等来建立电路连接。

4. 编程:使用适合STM32单片机的编程语言,如C语言,来编写程序。

程序将读取温度传感器的数据,并将其转换为数字值。

5. 温度显示:将温度数据显示在合适的显示设备上,如LCD显示屏或七段数码管。

可以使用STM32单片机的GPIO口控制这些显示设备。

6. 数据处理:可以对温度数据进行进一步处理,如计算平均温度、设定警报阈值等。

以上是一个基本的数字温度计设计的流程。

具体的实现细节和代码编写可能需要根据具体的硬件和软件平台进行调整。

基于STM32单片机的温度控制系统设计

基于STM32单片机的温度控制系统设计

基于STM32单片机的温度控制系统设计一、本文概述本文旨在探讨基于STM32单片机的温度控制系统的设计。

我们将从系统需求分析、硬件设计、软件编程以及系统测试等多个方面进行全面而详细的介绍。

STM32单片机作为一款高性能、低功耗的微控制器,广泛应用于各类嵌入式系统中。

通过STM32单片机实现温度控制,不仅可以精确控制目标温度,而且能够实现系统的智能化和自动化。

本文将介绍如何通过STM32单片机,结合传感器、执行器等硬件设备,构建一套高效、稳定的温度控制系统,以满足不同应用场景的需求。

在本文中,我们将首先分析温度控制系统的基本需求,包括温度范围、精度、稳定性等关键指标。

随后,我们将详细介绍系统的硬件设计,包括STM32单片机的选型、传感器和执行器的选择、电路设计等。

在软件编程方面,我们将介绍如何使用STM32的开发环境进行程序编写,包括温度数据的采集、处理、显示以及控制策略的实现等。

我们将对系统进行测试,以验证其性能和稳定性。

通过本文的阐述,读者可以深入了解基于STM32单片机的温度控制系统的设计过程,掌握相关硬件和软件技术,为实际应用提供有力支持。

本文也为从事嵌入式系统设计和开发的工程师提供了一定的参考和借鉴。

二、系统总体设计基于STM32单片机的温度控制系统设计,主要围绕实现精确的温度监测与控制展开。

系统的总体设计目标是构建一个稳定、可靠且高效的环境温度控制平台,能够实时采集环境温度,并根据预设的温度阈值进行智能调节,以实现对环境温度的精确控制。

在系统总体设计中,我们采用了模块化设计的思想,将整个系统划分为多个功能模块,包括温度采集模块、控制算法模块、执行机构模块以及人机交互模块等。

这样的设计方式不仅提高了系统的可维护性和可扩展性,同时也便于后续的调试与优化。

温度采集模块是系统的感知层,负责实时采集环境温度数据。

我们选用高精度温度传感器作为采集元件,将其与STM32单片机相连,通过ADC(模数转换器)将模拟信号转换为数字信号,供后续处理使用。

单片机STM32实验报告

单片机STM32实验报告

实验报告课程名称:单片微机原理与车载系统学生姓名蒋昭立班级电科1601学号***********指导教师易吉良成绩2018年12 月17 日实验1 GPIO实验1.1 实验目的1)熟悉MDK开发环境;2)掌握STM32单片机的GPIO使用方法。

1.2 实验设备1)一台装有Keil和串口调试软件的计算机;2)一套STM32F103开发板;3)STlink硬件仿真器。

1.3 基本实验内容1)熟悉MDK开发环境,参考《STM32F1开发指南(精英版)-寄存器版本_V1.0》第3章,安装MDK 并新建test工程,运行例程,在串口窗宽观察结果,并记录如下:从图片可以看出,例程运行成功,没有错误。

2)按键输入实验,《STM32F1开发指南(精英版)-寄存器版本_V1.0》第8章。

实现功能:3 个按钮(KEY_UP、KEY0和KEY1),来控制板上的2 个LED(DS0 和DS1)和蜂鸣器,其中KEY_UP 控制蜂鸣器,按一次叫,再按一次停;KEY1 控制DS1,按一次亮,再按一次灭;KEY0 则同时控制DS0 和DS1,按一次,他们的状态就翻转一次。

理解连续按概念及其实现代码。

参数mode 为0 的时候,KEY_Scan 函数将不支持连续按,扫描某个按键,该按键按下之后必须要松开,才能第二次触发,否则不会再响应这个按键,这样的好处就是可以防止按一次多次触发,而坏处就是在需要长按的时候比较不合适。

当mode 为1 的时候,KEY_Scan 函数将支持连续按,如果某个按键一直按下,则会一直返回这个按键的键值,这样可以方便的实现长按检测。

寄存器方法实现不支持连续按的关键代码,以及程序运行后的效果。

由程序可知,给KEY_Scan函数输入的值为0,为不支持连按模式。

寄存器方法实现支持连续按的关键代码,以及程序运行后的效果。

由程序可知,给KEY_Scan函数输入的值为1,为支持连按模式。

3)采用库函数方法实现按键输入实验,参考《STM32F1开发指南(精英版)-库函数版本_V1.0》第8章。

Stm32F407IG内部温度传感器测试(CORTEX-M4+ADC+DMA)

Stm32F407IG内部温度传感器测试(CORTEX-M4+ADC+DMA)

Stm32F407IG内部温度传感器测试(CORTEX-M4+ADC+DMA)刚才发了ADC的一般用法,得知stm32内部内置了一个温度传感器,于是趁热调试了一下内部温度传感器。

没有软件滤波,正如手册里所说的,该温度传感器起到一个检测温度变化的作用,如果你想要精确的温度测量,请你外置测温元件...呵呵,测试结果如图:代码如下:/************************************************************Copyright (C), 2012-2022, yin.FileName: main.cAuthor: 小枣年糕Date: 2012\05\01Description: ADC1 DMA tempersensor printfVersion: V3.0IDE: MDK 4.22aHardWare: stm32F407IG HSE = 25M PLL = 168MHistory: V1.0Function: 利用ADC读取芯片内部温度传感器的值***********************************************************/#include<stm32f4xx.h>#include<stdio.h>/*定义ADC1的数据寄存器地址,DMA功能要用到外设的数据地址*ADC1的数据地址为外设基地址+偏移地址,基地址在RM0090 Reference*manual(参考手册)的地址映射表里,为0x40012000,ADC_DR*偏移地址为0x4C,故实际地址为0x40012000+0x4C = 0x4001204C */#define ADC1_DR_Addr ((uint32_t)0x4001204C)__IO uint16_t ADCoverValue;__IO float Temper;void GPIO_Config(void);void ADC_Config(void);void USART_Config(void);void DMA_Config(void);void NVIC_Config(void);void Delay(uint32_t nCount);/* printf函数重定向*/int fputc(int ch, FILE *f);main(){/*在主函数main之前通过调用启动代码运行了SystemInit函数,而这个函数位于system_stm32f4xx.c”。

STM32开发板使用说明

STM32开发板使用说明

STM32开发板使用说明1、开发板使用到的软件及安装说明在开始学习开发板之前需要安装的软件有:1、KEIL3.80A,2、PL-2303HX驱动,3、串口调试助手,4、下载器MCUISP。

这些软件在课件文件下面的软件文件里。

具体安装步骤如下:1.KEIL3.80A的安装,打开路径:课件\软件\KEIL3.80A\MDK3.80A安装手册,根据上面的步骤安装软件。

2.PL-2303HX驱动的安装,打开路径:课件\软件\PL-2303HX新版驱动,可根据使用电脑的操作系统来选择安装的软件,如选择安装XP驱动,可打开XP驱动,根据里面的安装说明来安装软件。

一般只要运行PL-2303 Driver Installer。

exe就可以了。

3.串口调试助手的安装,打开路径:课件\软件\串口调试助手,点击sscom33。

exe即可,也可以创建快捷方式在桌面。

4.下载器MCUISP的安装,打开路径:课件\软件\下载器MCUISP,点击mcuisp。

exe 即可,也可以创建快捷方式在桌面。

2、开发环境介绍及使用说明首先是我们之前安装的keil3.80a。

再点击Project->New uVision Project如下图所示:弹出create new project 对话框,新建一个文件夹TEST,然后把工程名字设为test。

点击保存。

弹出选择器件的对话框,因为我们的开发板使用的是STM32F103RBT6 ,所以在这里我们选择STMicroelectronics 下面的STM32F103RB( 如果使用的是其他系列的芯片,选择相应的型号就可以了)。

如下图所示:点击OK,MDK会弹出一个对话框,问你是否加载启动代码到当前工程下面,这里我们选择是。

启动代码是一段和硬件相关的汇编代码。

是必不可少的!在上面点击了是以后,MDK 就把启动代码STM32F10x。

s 加入到了我们的工程下面。

如下图所示:到这里,我们就可以开始编写自己的代码了。

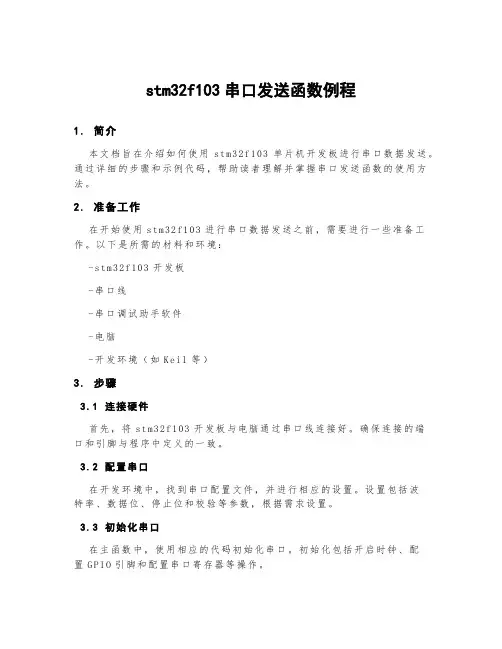

stm32f103串口发送函数例程

stm32f103串口发送函数例程

stm32f103串口发送函数例程1.简介本文档旨在介绍如何使用s tm32f103单片机开发板进行串口数据发送。

通过详细的步骤和示例代码,帮助读者理解并掌握串口发送函数的使用方法。

2.准备工作在开始使用s tm32f103进行串口数据发送之前,需要进行一些准备工作。

以下是所需的材料和环境:-s tm32f103开发板-串口线-串口调试助手软件-电脑-开发环境(如K eil等)3.步骤3.1连接硬件首先,将st m32f103开发板与电脑通过串口线连接好。

确保连接的端口和引脚与程序中定义的一致。

3.2配置串口在开发环境中,找到串口配置文件,并进行相应的设置。

设置包括波特率、数据位、停止位和校验等参数,根据需求设置。

3.3初始化串口在主函数中,使用相应的代码初始化串口。

初始化包括开启时钟、配置G PI O引脚和配置串口寄存器等操作。

3.4编写发送函数编写串口发送函数,用于向外部设备发送数据。

发送函数应包含以下步骤:-判断是否可以发送数据(如发送缓冲区是否为空)-将数据写入发送缓冲区-等待数据发送完成以下是一个简单的串口发送函数例程:v o id UA RT_S en dD ata(ui nt8_td at a){//判断发送缓冲区是否为空w h il e(!(US AR T1->S R&U SA RT_S R_TX E));//将数据写入发送缓冲区U S AR T1->DR=(da ta&0xF F);//等待数据发送完成w h il e(!(US AR T1->S R&U SA RT_S R_TC));}3.5调用发送函数在主函数中,调用编写的发送函数,向外部设备发送数据。

4.示例代码下面是完整的示例代码,供参考:#i nc lu de"s tm32f10x.h"v o id UA RT_I ni t(){//开启US AR T1时钟R C C->A PB2E NR|=RCC_AP B2EN R_US AR T1E N;//配置GP IO引脚R C C->A PB2E NR|=RCC_AP B2EN R_IO PA EN;G P IO A->C RH&=~(GPI O_C RH_C NF9|GP IO_C RH_M OD E9);//清除原有配置G P IO A->C RH|=GP IO_C RH_C NF9_1|GP IO_C RH_M OD E9_1;//设置为复用推挽输出//配置US AR T1寄存器U S AR T1->BR R=0x1D4C;//波特率设置为9600U S AR T1->CR1|=U SAR T_C R1_T E;//使能发送//使能US AR T1U S AR T1->CR1|=U SAR T_C R1_U E;}v o id UA RT_S en dD ata(ui nt8_td at a){//判断发送缓冲区是否为空w h il e(!(US AR T1->S R&U SA RT_S R_TX E));//将数据写入发送缓冲区U S AR T1->DR=(da ta&0xF F);//等待数据发送完成w h il e(!(US AR T1->S R&U SA RT_S R_TC));}i n tm ai n(){U A RT_I ni t();w h il e(1){U A RT_S en dD at a('H');U A RT_S en dD at a('e');U A RT_S en dD at a('l');U A RT_S en dD at a('l');U A RT_S en dD at a('o');}}5.运行与调试将编写的代码烧录到s tm32f103开发板上,然后接上电源。

STM32串口接收、发送数据实验-程序代码分析

STM32串口接收、发送数据实验-程序代码分析

STM32串⼝接收、发送数据实验-程序代码分析串⼝通信实验Printf⽀持printf向串⼝发送⼀些字符串数据。

如果使⽤串⼝2,可以修改while((USART1->SR&0X40)==0);和USART1->DR = (u8) ch; 中的USART1为USART2.//加⼊以下代码,⽀持printf函数,⽽不需要选择use MicroLIB#if 1#pragma import(__use_no_semihosting)//解决HAL库使⽤时,某些情况可能报错的bugint _ttywrch(int ch){ch=ch;return ch;}//标准库需要的⽀持函数struct __FILE{int handle;/* Whatever you require here. If the only file you are using is *//* standard output using printf() for debugging, no file handling *//* is required. */};/* FILE is typedef’ d in stdio.h. */FILE __stdout;//定义_sys_exit()以避免使⽤半主机模式void _sys_exit(int x){x = x;}//重定义fputc函数int fputc(int ch, FILE *f){while((USART1->SR&0X40)==0);//循环发送,直到发送完毕USART1->DR = (u8) ch;return ch;}#endif实验现象从电脑串⼝助⼿发送长度为200以内任意长度的字符串给STM32串⼝1(字符串以回车换⾏标识结束),STM32接收到字符串之后,⼀次性通过串⼝1把所有数据返回给电脑。

实现过程把每个接收到的数据保存在⼀个程序定义的Buffer数组中(数组长度为200),同时把接收到的数据个数保存在定义的变量中。

单片机STM32实验报告

单片机STM32实验报告

实验报告课程名称:单片微机原理与车载系统学生姓名蒋昭立班级电科1601学号16401700119指导教师易吉良成绩2018年12 月17 日实验1 GPIO实验1.1 实验目的1)熟悉MDK开发环境;2)掌握STM32单片机的GPIO使用方法。

1.2 实验设备1)一台装有Keil和串口调试软件的计算机;2)一套STM32F103开发板;3)STlink硬件仿真器。

1.3 基本实验内容1)熟悉MDK开发环境,参考《STM32F1开发指南(精英版)-寄存器版本_V1.0》第3章,安装MDK 并新建test工程,运行例程,在串口窗宽观察结果,并记录如下:从图片可以看出,例程运行成功,没有错误。

2)按键输入实验,《STM32F1开发指南(精英版)-寄存器版本_V1.0》第8章。

实现功能:3 个按钮(KEY_UP、KEY0和KEY1),来控制板上的2 个LED(DS0 和DS1)和蜂鸣器,其中KEY_UP 控制蜂鸣器,按一次叫,再按一次停;KEY1 控制DS1,按一次亮,再按一次灭;KEY0 则同时控制DS0 和DS1,按一次,他们的状态就翻转一次。

理解连续按概念及其实现代码。

参数mode 为0 的时候,KEY_Scan 函数将不支持连续按,扫描某个按键,该按键按下之后必须要松开,才能第二次触发,否则不会再响应这个按键,这样的好处就是可以防止按一次多次触发,而坏处就是在需要长按的时候比较不合适。

当mode 为1 的时候,KEY_Scan 函数将支持连续按,如果某个按键一直按下,则会一直返回这个按键的键值,这样可以方便的实现长按检测。

寄存器方法实现不支持连续按的关键代码,以及程序运行后的效果。

由程序可知,给KEY_Scan函数输入的值为0,为不支持连按模式。

寄存器方法实现支持连续按的关键代码,以及程序运行后的效果。

由程序可知,给KEY_Scan函数输入的值为1,为支持连按模式。

3)采用库函数方法实现按键输入实验,参考《STM32F1开发指南(精英版)-库函数版本_V1.0》第8章。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

STM32F103 内部温度传感器用串口传递到PC上显示程序如下:#include "stm32f10x.h"#include "stm32_eval.h"#include "stm32f10x_conf.h"#include <stdio.h>#define DR_ADDRESS ((uint32_t)0x4001244C) //ADC1 DR寄存器基地址USART_InitTypeDef USART_InitStructure; //串口初始化结构体声明ADC_InitTypeDef ADC_InitStructure; //ADC初始化结构体声明DMA_InitTypeDef DMA_InitStructure; //DMA初始化结构体声明__IO uint16_t ADCConvertedValue; // 在内存中声明一个可读可写变量用来存放AD的转换结果,低12 位有效void ADC_GPIO_Configuration(void);static void Delay_ARMJISHU(__IO uint32_t nCount){ for (; nCount != 0; nCount--);}int main(void){u16 ADCConvertedValueLocal;USART_ART_BaudRate = 115200;USART_ART_WordLength = USART_WordLength_8b;USART_ART_StopBits = USART_StopBits_1; USART_ART_Parity = USART_Parity_No;USART_ART_HardwareFlowControl = USART_HardwareFlowControl_None;USART_ART_Mode = USART_Mode_Rx | USART_Mode_Tx;STM_EV AL_COMInit(COM1, &USART_InitStructure);/* Enable DMA1 clock */RCC_AHBPeriphClockCmd(RCC_AHBPeriph_DMA1, ENABLE); DMA_DeInit(DMA1_Channel1); //开启DMA1的第一通道DMA_InitStructure.DMA_PeripheralBaseAddr = DR_ADDRESS; DMA_InitStructure.DMA_MemoryBaseAddr=(uint32_t)&ADCConve rtedValue;DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralSRC;//DMA的转换模式为SRC模式,由外设搬移到内存DMA_InitStructure.DMA_BufferSize = 1; //DMA缓存大小,1个DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable; //接收一次数据后,设备地址禁止后移DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Disable;//关闭接收一次数据后,目标内存地址后移DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord; //定义外设数据宽度为16位DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord; //DMA搬移数据尺寸,HalfWord 就是为16位DMA_InitStructure.DMA_Mode = DMA_Mode_Circular; //转换模式,循环缓存模式。

DMA_InitStructure.DMA_Priority = DMA_Priority_High; //DMA优先级高DMA_InitStructure.DMA_M2M = DMA_M2M_Disable;//M2M模式禁用DMA_Init(DMA1_Channel1, &DMA_InitStructure);/* Enable DMA1 channel1 */DMA_Cmd(DMA1_Channel1, ENABLE);/* Enable ADC1 and GPIOC clock */RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1 | RCC_APB2Periph_GPIOC, ENABLE); //使能ADC和GPIOC时钟/* ADC1 configuration ------------------------------------------------------*/ ADC_InitStructure.ADC_Mode = ADC_Mode_Independent; //独立的转换模式ADC_InitStructure.ADC_ScanConvMode = ENABLE; //开启扫描模式ADC_InitStructure.ADC_ContinuousConvMode = ENABLE; //开启连续转换模式ADC_InitStructure.ADC_ExternalTrigConv = ADC_ExternalTrigConv_None; //ADC外部开关,关闭状态ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right; //对齐方式,ADC为12位中,右对齐方式ADC_InitStructure.ADC_NbrOfChannel = 1; //开启通道数,1个ADC_Init(ADC1, &ADC_InitStructure);/* ADC1 regular channel13 configuration */ADC_RegularChannelConfig(ADC1, ADC_Channel_16, 1, ADC_SampleTime_55Cycles5);//ADC通道组,第11个通道采样顺序1,转换时间/* Enable ADC1 DMA */ADC_DMACmd(ADC1, ENABLE); //ADC命令,使能/* Enable ADC1 */ADC_TempSensorVrefintCmd(ENABLE); //使能温度传感器和内部参考电压通道ADC_Cmd(ADC1, ENABLE); //开启ADC1/* Enable ADC1 reset calibaration register */ADC_ResetCalibration(ADC1); //重新校准/* Check the end of ADC1 reset calibration register */while(ADC_GetResetCalibrationStatus(ADC1)); //等待重新校准完/* Start ADC1 calibaration */ADC_StartCalibration(ADC1); //开始校准/* Check the end of ADC1 calibration */while(ADC_GetCalibrationStatus(ADC1)); //等待校准完成/* Start ADC1 Software Conversion */ADC_SoftwareStartConvCmd(ADC1, ENABLE); //连续转换开始,ADC通过DMA方式不断的更新RAM区。

while (1){vu16 Temperature,a,b,c,d;ADCConvertedValueLocal = ADCConvertedValue;Temperature=(1.43-ADCConvertedValueLocal*3.3/4096)*1000/4.35 + 25;ADCConvertedValueLocal= Temperature;a =ADCConvertedValueLocal /1000;b = (ADCConvertedValueLocal - a*1000)/100;c = (ADCConvertedV alueLocal - a*1000 - b*100)/10;d = ADCConvertedValueLocal - a*1000 - b*100 - c*10;printf("\r\n 当前STM32芯片内部温度为:%d%d%d%d% ℃.\n\r", a, b, c, d);Delay_ARMJISHU(8000000);}void ADC_GPIO_Configuration(void) //ADC配置函数{GPIO_InitTypeDef GPIO_InitStructure;//PC0 作为模拟通道10输入引脚GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0; //管脚1GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AIN;//输入模式GPIO_Init(GPIOC, &GPIO_InitStructure); //GPIO组}超级终端显示如下:关于一些数据格式的定义解释:#ifndef __STM32F10x_TYPE_H#define __STM32F10x_TYPE_Htypedef signed long??s32;typedef signed short s16;typedef signed char??s8;typedef signed long??const sc32;? typedef signed short const sc16;?typedef signed char??const sc8;?? typedef volatile signed long??vs32; typedef volatile signed short vs16;typedef volatile signed char??vs8;typedef volatile signed long??const vsc32;? typedef volatile signed short const vsc16;? typedef volatile signed char??const vsc8;?? typedef unsigned long??u32;typedef unsigned short u16;typedef unsigned char??u8;typedef unsigned long??const uc32;? typedef unsigned short const uc16;?typedef unsigned char??const uc8;??typedef volatile unsigned long??vu32;typedef volatile unsigned short vu16;typedef volatile unsigned char??vu8;typedef volatile unsigned long??const vuc32;?typedef volatile unsigned short const vuc16;?typedef volatile unsigned char??const vuc8;??typedef enum {FALSE = 0, TRUE = !FALSE} bool;typedef enum {RESET = 0, SET = !RESET} FlagStatus, ITStatus;typedef enum {DISABLE = 0, ENABLE = !DISABLE} FunctionalState;#define IS_FUNCTIONAL_STATE(STATE) (((STATE) == DISABLE) || ((STATE) == ENABLE))typedef enum {ERROR = 0, SUCCESS = !ERROR} ErrorStatus;#define U8_MAX?????((u8)255)#define S8_MAX?????((s8)127)#define S8_MIN?????((s8)-128)#define U16_MAX????((u16)65535u)#define S16_MAX????((s16)32767)#define S16_MIN????((s16)-32768)#define U32_MAX????#define S32_MAX????#define S32_MIN???? #endif。
