35kV断路器
35KV真空断路器技术要求
35KV真空断路器技术要求技术要求编号：2014-06一、设备名称：35KV断路器二、设备型号、数量：ZW7-40.5 /2000-31.5 7台三、遵循的主要技术标准规范供方须执行现行国家标准和行业标准。
按现行的技术要求较高的标准执行。
GB/T 11022 《高压开关设备和控制设备标准的共用技术条件》GB 311.1 《高压输变电设备的绝缘配合》SD/T318 《高压开关柜闭锁装置技术条件》GB 7351 《局部放电测量》GB2706 《交流高压电器动热稳定试验方法》GB 4473 《交流高压断路器的合成试验》DL/T 593 《高压开关设备的共用订货技术条件》DL/T 402 《交流高压断路器订货技术条件》DL/T 615 《交流高压断路器参数选用导则》GB/T 5582 《高压电力设备外绝缘污秽等级》GB/T13540 《高压开关设备抗地震性能试验》GB763 《交流高压电器在长期工作时的发热》GB11604 《高压电器设备无线电干扰测试方法》GB8287.1 《高压支柱瓷绝缘子技术条件》GB8287.2 《高压支柱瓷绝缘子尺寸和特征》GH3309 《高压开关设备常温下的机械试验》四、配套设备情况：2组（6个）三相过电压保护器五、使用环境条件：1、海拔高度达到2000m；2、环境温度：最高+40℃，最低-40℃；3、风压达到700Pa以上（相当于风速34m/s）；4、地震强度达到8级以上；5、污秽等级：Ⅲ级以上；6、无火灾、无爆炸危险，有尘埃、烟、腐蚀性气体蒸汽的污染场所。
7、户外8、使用环境湿度小于90%六、技术参数和要求：（一）基本（关键）技术参数和要求1、额定电压：40.5 kV2 、额定频率：50 Hz3 、额定电流：2000A4 、额定绝缘水平：1min工频耐压干式95kV，湿式80 kV，雷电冲击耐压（峰值）185 kV。
5、额定短路开断电流：31.5kA6 、额定短路关合电流：80kA7 、额定短时耐受电流：31.5kA8、额定峰值耐受电流：80kA9、额定短路持续时间：4s10、额定短路开断电流开断次数：20次11 、额定电容器组开断电流：400A12 、机械寿命：10000次13 、动静触头允许磨损厚度3 mm14、重量1100 kg15、真空灭弧室真空度低于1.33×10-5Pa16、全开断时间小于等于80ms（1）触头开距20±2 mm（2）触头超行程4±1 mm（3）平均分闸速度1.4±0.2 m/s（4）平均合闸速度0.4±0.2 m/s（5）触头合闸弹跳时间≤3 ms（6）三相分闸同期性时差≤2ms（7）相合闸同期性时差≤2ms（8）合闸时间45≤t≤90 ms（9）分闸时间33≤t≤65 ms（额定操作顺序：分-0.3S-合分—180S-合分）（10）每相回路电阻≤40μΩ（11）相间中心距：710mm（12）分合闸电压：DC220V（二）一般技术参数和要求1、断路器要求为瓷瓶支柱式结构，瓷瓶喷涂RTV防污涂料，上瓷瓶内装真空灭弧室（采用宝光产品），下瓷瓶内装电流互感器的进、出线端。

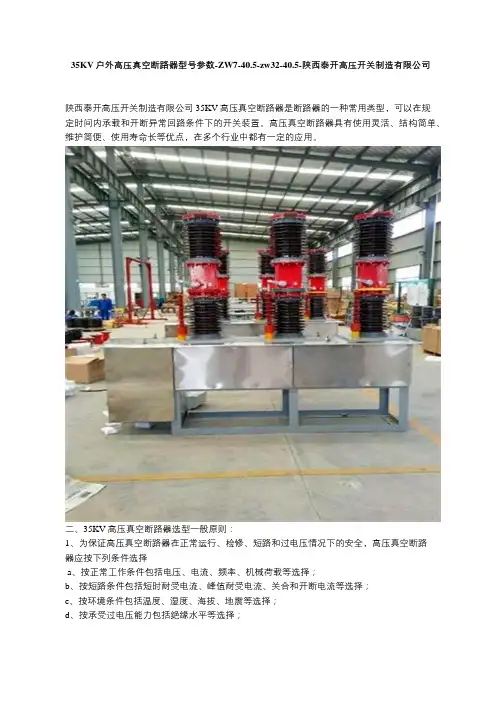

35KV户外高压真空断路器型号参数-ZW7-40.5-zw32-40.5
35KV户外高压真空断路器型号参数-ZW7-40.5-zw32-40.5-陕西泰开高压开关制造有限公司
陕西泰开高压开关制造有限公司35KV高压真空断路器是断路器的一种常用类型，可以在规
定时间内承载和开断异常回路条件下的开关装置。
高压真空断路器具有使用灵活、结构简单、维护简便、使用寿命长等优点，在多个行业中都有一定的应用。
二、35KV高压真空断路器选型一般原则：
1、为保证高压真空断路器在正常运行、检修、短路和过电压情况下的安全，高压真空断路
器应按下列条件选择
a、按正常工作条件包括电压、电流、频率、机械荷载等选择；
b、按短路条件包括短时耐受电流、峰值耐受电流、关合和开断电流等选择；
c、按环境条件包括温度、湿度、海拔、地震等选择；
d、按承受过电压能力包括绝缘水平等选择；
e、按各类高压电器的不同特点包括开关的操作性能、熔断器的保护特性配合、互感器的负荷及准确等级等选择。
2.按正常工作条件选择高压真空断路器
a、按工作电压选择选用的高压真空断路器，其额定电压应符合所在回路的系统标称电压，其允许工作电压Umax不应小于所在回路的运行电压Uy，即Um ax≥Uy；
b、按工作电流选择高压真空断路器的额定电流In不应小于该回路在各种可能运行方式下的持续工作电流Ig，即In≥Ig。
3.按短路稳定条件选择高压真空断路器；
a、短路稳定性校验的一般要求；
b、短路电流的热效应；
c、短路稳定性校验。
4.按环境条件选择高压真空断路器：
a、选择电器的环境温度；
b、选择电器的环境湿度；
c、高海拔对高压电器的影响；
d、地震对高压电器的影响。
三、产品实物图：
四、产品现场图：。
35KV电磁断路器试验报告
35KV电磁断路器试验报告
1. 摘要
本试验报告旨在对35KV电磁断路器进行试验，并分析试验结果。
试验包括：性能试验、电气性能试验和机械性能试验。
2. 试验目的
试验的主要目的是验证35KV电磁断路器的性能、电气性能和机械性能是否符合规定的标准，以保证其正常运行和安全使用。
3. 试验过程
3.1 性能试验
在试验过程中，我们对35KV电磁断路器进行了不同工作条件下的性能测试，包括额定开断电流、额定关合电流、闭锁电流等指标的测试。
3.2 电气性能试验
我们对35KV电磁断路器的电气性能进行了测试，包括额定电流、额定断开时间、额定重合时间等指标的测量和记录。
3.3 机械性能试验
我们对35KV电磁断路器的机械性能进行了试验，包括额定振动频率、松紧度、动作力等指标的检测和评估。
4. 试验结果
根据试验数据分析，35KV电磁断路器的性能、电气性能和机械性能均符合规定的标准要求。
试验结果表明该断路器能够正常工作，具备良好的工作可靠性和安全性。
5. 结论
本次试验结果表明35KV电磁断路器的性能、电气性能和机械性能达到了预期的要求，能够满足实际的使用需求。
该断路器具备较高的品质和可靠性，具备广泛的应用前景。
6. 建议
建议在实际装置中继续对35KV电磁断路器进行长期稳定性试验，以进一步验证其可靠性和持久性能。
7. 参考资料
- 35KV电磁断路器产品说明书
- 35KV电磁断路器相关技术标准
以上是35KV电磁断路器试验报告的主要内容。
35KV真空断路器技术要求
35KV真空断路器技术要求技术要求编号：2014-06一、设备名称：35KV断路器二、设备型号、数量：/ 7台三、遵循的主要技术标准规范供方须执行现行国家标准和行业标准。
按现行的技术要求较高的标准执行。
GB/T 11022 《高压开关设备和控制设备标准的共用技术条件》GB 《高压输变电设备的绝缘配合》SD/T318 《高压开关柜闭锁装置技术条件》GB 7351 《局部放电测量》GB2706 《交流高压电器动热稳定试验方法》GB 4473 《交流高压断路器的合成试验》DL/T 593 《高压开关设备的共用订货技术条件》DL/T 402 《交流高压断路器订货技术条件》DL/T 615 《交流高压断路器参数选用导则》GB/T 5582 《高压电力设备外绝缘污秽等级》GB/T13540 《高压开关设备抗地震性能试验》GB763 《交流高压电器在长期工作时的发热》GB11604 《高压电器设备无线电干扰测试方法》《高压支柱瓷绝缘子技术条件》《高压支柱瓷绝缘子尺寸和特征》GH3309 《高压开关设备常温下的机械试验》四、配套设备情况：2组（6个）三相过电压保护器五、使用环境条件：1、海拔高度达到2000m；2、环境温度：最高+40℃，最低-40℃；3、风压达到700Pa以上（相当于风速34m/s）；4、地震强度达到8级以上；5、污秽等级：Ⅲ级以上；6、无火灾、无爆炸危险，有尘埃、烟、腐蚀性气体蒸汽的污染场所。
7、户外8、使用环境湿度小于90%六、技术参数和要求：（一）基本（关键）技术参数和要求1、额定电压：kV2 、额定频率：50 Hz3 、额定电流：2000A4 、额定绝缘水平：1min工频耐压干式95kV，湿式80 kV，雷电冲击耐压（峰值）185 kV。
5、额定短路开断电流：6 、额定短路关合电流：80kA7 、额定短时耐受电流：8、额定峰值耐受电流：80kA9、额定短路持续时间：4s10、额定短路开断电流开断次数：20次11 、额定电容器组开断电流：400A12 、机械寿命：10000次13 、动静触头允许磨损厚度3 mm14、重量1100 kg15、真空灭弧室真空度低于×10-5Pa16、全开断时间小于等于80ms（1）触头开距20±2 mm（2）触头超行程4±1 mm（3）平均分闸速度±0.2 m/s（4）平均合闸速度±0.2 m/s（5）触头合闸弹跳时间≤3 ms（6）三相分闸同期性时差≤2ms（7）相合闸同期性时差≤2ms（8）合闸时间45≤t≤90 ms（9）分闸时间33≤t≤65 ms（额定操作顺序：分合分—180S-合分）（10）每相回路电阻≤40μΩ（11）相间中心距：710mm（12）分合闸电压：DC220V（二）一般技术参数和要求1、断路器要求为瓷瓶支柱式结构，瓷瓶喷涂RTV防污涂料，上瓷瓶内装真空灭弧室（采用宝光产品），下瓷瓶内装电流互感器的进、出线端。
35kv断路器绝缘电阻标准
35kv断路器绝缘电阻标准
35kv断路器是电力系统中的重要设备，其绝缘电阻标准对于设备的正常运行和安全性具有重要意义。
根据国家或地区的法规和标准，35kv断路器的绝缘电阻标准通常要求不低于1000MΩ。
这个标准是根据电力系统的电压等级、设备的运行环境、设备的使用寿命等因素综合考虑而制定的。
绝缘电阻是电气设备绝缘性能的重要指标之一，它反映了设备在一定电压下的漏电情况。
如果绝缘电阻过低，可能会导致设备漏电、短路等故障，甚至引发事故。
因此，对于35kv断路器来说，其绝缘电阻标准必须严格遵守。
在设备的生产、安装、运行过程中，必须对绝缘电阻进行定期检查和测试，确保其符合标准要求。
同时，对于不符合标准的设备，必须及时进行维修或更换，确保电力系统的安全稳定运行。
总之，35kv断路器的绝缘电阻标准是电力系统中重要的技术指标之一，必须严格遵守。
只有确保设备的绝缘性能符合标准要求，才能保证电力系统的安全稳定运行。
35kV真空断路器分合闸线圈常见故障分析
真 空断路 器 是三 相交 流系 统 中的户 内配 回路是否有断线 的情况 ；同时在定期检修时工 同时 ，还要控制触头行程 ，如 果触头 行程 出现 电装置，是变 电站 等高压 电使用地点用 电器保 作人员要注意检测分 闸线 圈的电阻，并观 察分 距离 问题则会使断路器在合 闸之后 ，导致波 纹 护和控制装置 。因具有 重量轻、体积小 、能够 闸项杆是否有变形的情况， 否则应 该及 时清洗 、 管 出现问题，还会导致外壳中的真空度降低 。 满足频繁操作的要求而被 广泛使用在高压使用
上 高 频 电压 ，维 持 一 段 时 间后 ， 如 果 灭 弧 室 内
２合 闸线 圈出现长时间通电分析
２ ． Ｉ常见故 障 （ １ ）断路器 出现故 障。断路 器的合 闸回 路未 出现问题时，断路器 的传动连杆 和内导 电 杆等有 卡涩 的现象。有可能是断路器 的操作 连 扳 的配合 出现 问题，死点调的超 出合适 位点， 致使 断路器 无法合闸，合 闸内芯 电流过 载，线 圈出现烧毁 的现 象。 （ ２ ）辅 助开 关 出现 问题。断 路器能够 正 常合 闸，合 闸接触 器中线圈回路与辅助开关 的 关 闭能够延 时串联 。合闸后，辅助开关 能够 自 动断开合 闸回路，导致辅助接点无法开启或 出 现拉弧现象 ，合 闸接 触器通过绿灯 回路或者重 合闸 回路保持长时 间通 电， 导致合 闸线 圈烧毁 。 （ ３ ）合 闸 接 触 器 出 现 问 题 。 断 路 合 闸 过 程 中 ， 由于 电流 过 大 ，控 制 回 路 无 法 控 制 合 闸 线圈，只能通过接触器 以间接的方式连接合 闸 线 圈。所 以合 闸接触器 出现 故障时，不能够断
此 ，在 出现 分 闸不 能够 顺利 进 行 的 情 况 下 ，为
３ ５ ｋ Ｖ真 空断路器分合 闸故障分析非常有必要。
非常实用的35kV断路器、变压器系统图_电气设计详图（设计精准）
35kV高压断路器常见故障及解决措施有哪些
35kV高压断路器常见故障及解决措施有哪些高压继电器变配电是变配电的重要电气设备，充分了解和掌握加压轨迹断路器的故障规律和故障原因，就检视能够有针对性地采取相应措施对故障进行处理，及时恢复送电，有效降低事故和故障造成的引致损失。
一、35kV高热断路器在运行中常见的故障分析1.高压断路器不能储能高压断路器储能风险保障是保障设备运行的基础能量，如果断路器不能保存足够多的动能，行程开关的失灵，储能电机一直运作下去，进而引致不能正常分合闸。
断路器储能电机的运行，会根据设备的硬件条件，在行程开关关闭之前，停止储能电机的运转。
如果不能根据行程的运行情形，对储能电子元件进行处理，就会使其不停的开始运行下去，不仅造成了能量的损失，还会引起储能机设备的引来损坏。
2.机械故障引起的不能合闸高压断路器机械故障的出现，断路器将无法做到分、合闸，惹来就地手动死亡事故分闸失灵事故，断路器利用进行远方便携式措施对进行分闸，如果遥控措施存在故障，继电保护动作将无法控制断路器合闸。
分闸线圈断线、分闸回路断线也会引起不合闸的现象，在断路器运行时，要维持设备的平稳电压，所以在电源电压溶剂解，分闸线圈电容器增加，设备的分闸能力也会提高。
管路如果存在在分闸时存在卡涩现象，也会影响合闸，设备无法合闸，可以严重影响断路器断路器的正常使用。
3.合闸线圈烧坏故障分析在高压断路器运行中其，如果弹簧操作长期存在机构存在故障，机会引起储能效率的问题，一旦弹簧失效，合闸储能回路就不能适时的输送能量，储能电机会始终保持在运转状态，甚至造成电机线圈过热损坏。
引发合闸线圈烧坏的原因是因为行程开关安装位置偏低，并使合闸弹簧尚未储能完毕，这时设备会重复使用自身的电能，过大的电流输出，会提高线圈的温度。
当行程开关接点转换完毕触点时，切断电机电源后，弹簧本身的能量不可使线圈进行分闸，如果储能境况电机正处于工作状态，长时间的运行，还可能造成行程开关的损坏。
这种故障的出现，断路器无法完成分闸关键步骤，电网内部的零件也概率存在损坏的几率，所以合闸线圈烧坏之后，断路器将不能实现分合闸。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
35kV真空断路器技术规范书2008年8月太原目录1. 总则2. 工作范围2.1供货范围2.2服务界限2.3技术文件3. 技术要求3.1应遵循的主要现行标准3.2环境条件3.3工程条件3.4基本设计要求3.5 对设备的一般要求3.6 电气要求3.7 机械要求4. 质量保证5. 试验5.1 型式试验5.2 例行试验5.3 现场验收试验6. 包装、运输和储存7. 卖方应填写的断路器规范表8. 备品备件及专用工具附表1 投标差异表（格式）1. 总则1.1 本设备技术规范适用于山西地电股份公司35kV变电站35kv真空断路器,它提出了该断路器本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.2 本设备技术规范提出的是最低限度的技术要求。
凡本技术规范中未规定，但在相关设备的国家标准或IEC标准中有规定的规范条文，卖方应按相应较高标准的条文进行设备设计、制造、试验和安装。
1.3 如果卖方没有以书面形式对本技术规范的条文提出异议, 则买方认为卖方提供的设备完全符合本技术规范的要求。
如有异议, 不管是多么微小, 都应在投标书中以“投标差异表”为标题的专门章节中加以详细描述。
1.4 本技术规范所建议使用的标准如与卖方所执行的标准不一致，卖方应按较高标准的条文执行或按双方商定的标准执行。
1.5 本技术规范经买、卖双方确认后作为订货合同的技术附件, 与合同正文具有同等的法律效力。
1.6 本技术规范未尽事宜, 由买、卖双方协商确定。
2. 工作范围2.1 供货范围本招标文件要求采购的真空断路器规范每台断路器的供货范围包括:a. 断路器本体(包括支架、附件、基础螺栓)；b. 操动机构及其辅助设备；c. 套管CT；d. 备品备件及专用工具等；e. 控制箱与断路器间的连接电缆。
2.2 服务界限2.2.1 从生产厂家至变电站的运输全部由卖方完成。
2.2.2 现场安装和试验在卖方的技术指导和监督下由买方完成, 卖方协助买方按标准检查安装质量, 处理调试投运过程中出现的问题, 卖方应选派有经验的技术人员, 对安装和运行人员免费培训。
2.3 技术文件2.3.1 卖方在订货前应向买方提供一般性资料, 如鉴定证书、典型说明书、总装图和主要技术参数等。
2.3.2 在合同签订10天内, 卖方向买方提供下列图纸资料及拷贝磁盘2份（AutoCAD 2004）。
a. 组装图: 应表示设备总的装配情况, 包括外型尺寸、设备的重心位置与总质量、受风面积、运输尺寸和质量，控制柜位置，电缆入口位置，端子尺寸及其它附件；b. 基础图：应标明设备和其控制柜的尺寸、基础螺栓的位置和尺寸、设备的静态负荷及操作时的动态负荷等;c.电气原理图：应包括设备控制柜及操动机构的内部接线和远方操作用的控制、信号、照明等交流及直流回路;d. 额定铭牌图：应包括主要额定数据等;e. 控制柜与断路器相互连接图：应包括控制柜内全部端子情况，并标明电缆的识别编号及柜内设备的大致位置；f. 控制柜装配图；g. 设备的绝缘气体及压缩空气管路图：应包括管路的尺寸、布置和压力。
h. 提供累计开断电流与开断容量的关系曲线.2.3.3 设备供货时提供下列资料: 设备的开箱资料除了2.3.2条所述图纸资料外, 还应包括安装、运行、维护、修理说明书, 部件清单, 工厂试验报告, 产品合格证等。
3. 技术要求3.1 应遵循的主要现行标准：GB156-93 《额定电压》GB311.1-1997 《高压输变电设备的绝缘配合》GB/T2900.20-94 《电工术语高压开关设备》GB4473-1996 《交流高压断路器的合成试验》GB4585.2-91 《交流系统用高压绝缘子人工污秽试验方法固定层法》GB7354-87 《局部放电测量》DL/T593-1996 《高压开关设备的共用订货技术条件》DL/T615-1997 《交流高压断路器参数选用导则》DL/T403-2000 《高压开关设备和控制设备标准的共同技术要求》以及其它相关标准。
以上标准如有新版本，按最新版本执行。
3.2 环境条件3.2.1 周围空气温度最高平均温度: 40℃最低平均温度: -30℃最大日温差: 25℃日照强度: 0.1W/cm2(风速0.5m/s)3.2.2 海拔高度: ≤1000m3.2.3 最大风速: 35m/s3.2.4 环境相对湿度(在25℃时)日平均值：95%月平均值：90%3.2.5 地震烈度：8度水平加速度：0.25g垂直加速度：0.125g3.2.6 污秽等级： III级3.2.7 覆冰厚度：5 mm(风速不大于15 m/s时)3.3 工程条件3.3.1 系统概况a. 系统额定电压： 35kVb. 系统最高电压：40.5kVc. 系统额定频率：50Hzd. 系统中性点接地方式：非直接接地系统3.3.2 安装地点：室外3.3.3 设备布置尺寸：相间距（中心线计算）：1.2m相间带电体最小间距：0.4m3.4 基本设计要求3.4.1 耐震能力水平分量 0.25g垂直分量 0.125g本设备应能承受用三周正弦波的0.25g水平加速度和0.125g垂直加速度同时施加于支持结构最低部分时, 在共振条件下所发生的动态地震应力, 并且安全系数应大于1.67。
3.4.2 泄漏比距泄漏比距不小于2.5cm/kV(III级) (按40.5kV计)3.4.3 设计寿命全部设备必须是全新的、持久耐用的。
即使在本标书中没有明显地提出,也应满足作为一个完整产品一般所能满足的全部要求。
卖方应保证设备能耐用30年。
3.5 对设备的一般要求3.5.1 一般结构(1) 设备应为防水结构, 以防止水渗进设备的内部。
(2) 设备应设计成防噪音、防电晕式。
(3) 需要检查和更换的设备部件, 必须用螺栓和螺帽加以固定, 不用内装螺栓。
3.5.2 控制和站用电源控制电源由站内DC110 V蓄电池组供应, 其电压变化范围为-20%至+15%。
控制电压低于30%额定电压时不应动作。
变电站的交流电源是三相四线制, 50Hz、AC 400/230V。
辅助设备的端电压分别是380V和220V, 其电压波动范围是±10％, 相应频率波动范围是±5％。
与之联接的所有电气设备和仪器, 应在电压和频率同时按同一方向波动条件下安全运行。
3.6 电气要求3.6.1 电压(1) 额定电压 35千伏(2) 最高运行电压40.5千伏(3) 额定频率 50赫兹(4) 雷电冲击耐受电压(1.2/50微秒)相对地 185千伏(峰值)断口间 215千伏(峰值)(5) 1分钟工频耐受电压相对地 95千伏(有效值)断口间 118千伏(有效值)(6) 无线电干扰试验电压相对地 1.1×40.5/3千伏(有效值)3.6.2 电流（1）额定电流1250安 1600安（2）额定短路开断电流 25KA 31.5kA交流分量有效值 40千安(有效值)直流分量百分数 52%（3）额定短路关合电流100千安(峰值)（4）额定短路时间3秒3.6.3 时间(1) 全开断时间不大于60毫秒(2) 固有分闸时间不大于36毫秒(3) 合闸时间不大于100毫秒(4) 分闸不同期性相间不大于5毫秒(5) 合闸不同期性相间不大于5毫秒3.6.4 额定操作顺序分── 0.3秒──合分── 180秒──合分合分── 15秒──合分对于上述操作循环不应降低额定值。
3.6.5 首相开断系数 1.53.6.6 投切能力(1) 在100％额定短路开断电流时, 不用维修的操作次数不应小于20次。
(2) 在100％额定电流时, 不用维修的操作次数不应小于2000次。
3.6.7 电晕和无线电干扰电压在1.1×40.5/3kV时无线电干扰不应大于500μV，并在晴天夜晚无可见电晕。
3.6.8 开断空载线路的能力断路器应能在不接并联电抗器的35千伏输电线路的开口端上, 分、合140A电容电流。
操作时, 加到断路器的电压为1.3×40.5/3千伏(有效值),不应有重燃发生。
3.6.9 开断小电感电流(空载变压器)的能力断路器应能可靠开、合0.5~15A的空载励磁电流, 过电压不超过2.7×2 40.5/3kV。
3.6.10 近区故障特性对近区故障, 应能开断90％和75％的额定短路开断电流。
3.6.11 失步开断电流断路器失步开断电流为额定短路开断电流的25％，其断口的工频恢复电压为: 2.0×40.5/3kV。
3.7 机械要求3.7.1 断路器的型式断路器为三相户外式真空型。
3.7.2 操动机构断路器的操动机构为弹簧式。
三相联动操作。
为使操作系统互相联接, 卖方应提供合适的阀门, 互联管道以及有关的控制设备。
3.7.3 空载机械寿命断路器的机械寿命不应低于在三相断路器上操作3000次而不用机械调整、维修或更换零件。
3.7.4 接线端允许的机械负荷断路器接线端的允许机械荷载不应小于下列数值, 其安全系数应不小于2.5─3.5。
断路器应配用平板式接线端子板，其耐受弯矩应不小于400N·m。
纵向水平拉力750N横向水平拉力500N垂直力（向上、下）750N4. 质量保证4.1 订购的新型产品除应满足本规范外, 卖方还应提供该产品的鉴定证书。
4.2 卖方应保证制造过程中的所有工艺、材料试验等(包括卖方的外购件在内)均应符合本规范的规定。
若买方根据运行经验指定卖方提供某种外购零部件, 卖方应积极配合。
4.3 附属及配套设备必须满足本规范的有关规定的厂标和行业标准的要求, 并提供试验报告和产品合格证。
4.4 卖方应有遵守本规范中各条款和工作项目的ISO900–GB/T1900–质量保证体系, 该质量保证体系已经通过国家认证和正常运转。
5 试验5.1 型式试验除卖方能够提出五年内在同类产品上根据国家标准或IEC出版物56进行了这些试验的证据外, 否则, 按合同供货的断路器都应进行型式试验, 以证明按合同供货的断路器在各方面都满足招标文件的要求。
5.1.1 机械试验5.1.2 温升试验5.1.3 绝缘试验(1) 雷电冲击耐受电压试验(2) 工频耐受电压试验(3)辅助和控制回路的试验5.1.4 开断短路试验5.1.5 短路关合试验5.1.6 热稳定和动稳定试验5.1.7 失步操作试验5.1.8 开断空载线路试验5.1.9 开断小电感电流(空载变压器)试验5.1.10 近区故障试验5.1.11 切断电流试验的累计总值报价时应提供切断短路电流累计总值的试验报告。
5.1.12 抗震试验:报价时应提交动态试验报告和计算书; 包括安全系数在内。
5.2 例行试验例行试验应按国家标准或IEC标准56中规定的及下列要求进行。
例行试验应有买方代表在场。
