2016年中考物理力学专题复习精品作图题47道

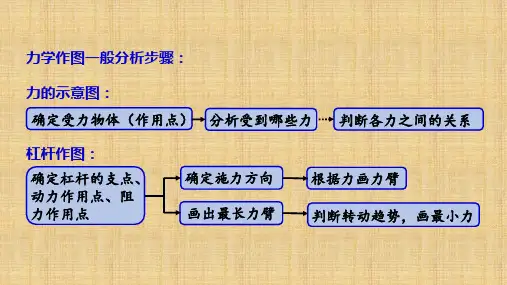

2016年中考物理力学专题复习精品作图题47道作图题（A）26道、作图题（B）5道、作图题（C）16道2016年中考物理力学专题复习精品作图题26道（A）1.画出图中鸡蛋受到的重力G的示意图。

2.请在图中画出苹果所受重力的示意图；
3.如图所示，一小孩拉着木箱在水平地面匀速前进，请画出木箱受力的示意图．
4.如图所示，物体A静止在斜面上，请画出物体A所受力示意图．
5.如图所示是在空气中飞行的足球，请画出足球所受重力的示意图。

F
N
f
G
G
6.如图所示重为3N 的玩具小车沿斜面向上运动，请作出小车所受重力的示意图。

7.如图所示，一个篮球静止在水平地面上，画出它所受支持力的示意图。

8.请画出如图所示中球所受的重力和支持力的示意图。

9.
10.如图，AB 是固定在墙壁上竖直的铁质黑板，C 是一块磁体．C 吸附在AB 表面上静止不动．画出C 受到的所有力并标出力的名称．
11.如图，画出物体在光滑斜面上下滑时的受力示意图。

F 支持力
G F
12.如图所示，实心铅球静止在斜面上，请用力的示意图作出铅球受到的重力和挡板对铅球的支持力．
13.如图所示，一木块静止在斜面上，请画出该木块所受重力以及木块对斜面压力的示意图。

14．如图所示的
A 物体处于静止状态，请画出A 在水平方向的受力示意图。

15.如图所示，有一根粗细均匀的长木棒，斜放在墙角。

画出木棒所受重力G ，木棒对墙面的压力F A 和地面对木棒的支持力F B 的示意图。

16.如图所示，用力把一个物体压在竖直的墙壁上使其静止，请画出物体所受摩擦力的示意图．
17.如图所示，一物体沿粗糙斜面匀速下滑，请你作出该物体所受摩擦力的示意图（要求该力的作用点画在物体的重心上）。

18.如图所示，滑块从斜面顶端滑下后在水平木板表面上滑行。

请画出滑块在木板上滑行时水平方向上受到力的示意图。

19.一装有水的烧杯放在斜面上静止不动，将一实心小木球A 轻轻放入水中，静止时如图所示，画出小木球
A 受力的示意图。

20.如图所示，一个杯子静止在水平桌面上，请在图中画出杯子所受重力G 和支持力F 的示意图。

21.如图所示，B 物体叠放在A 物体上，随A 物体在拉力F 作用下在水平面上匀速运动，请画出B 物体受力的示意图。

f
22.如图乙所示，重为4N 的均匀球体保持静止，画出该球所受力的示意图．
23.如图所示，物体随水平传送带匀速向右移动，作出物体所受力的示意图(不计空气阻力)。

24.在下图中，重为C 的小球静止在水中，请画出小球的受力示意图。

25.如图所示，一辆汽车在水平路面上匀速行驶，请画出汽车在水平方向上受力的示意图．（不计空气阻力）
26.如图所示，用外力F 把一个物体压在竖直的墙壁上使其静止，请画出物体在竖直方向上受力的示意图。

v
G =4N
F =4N
v
2016年物理中考专题复习精品作图题5道（B）
1.如图是物体A静止在斜面上，请作出物体A的重力和斜面受到的压力的示意图。

2.请在图中画出木块受到浮力的示意图，并标注浮力的符号．
3.如图所示，画出浮在水中的静止小球受力示意图；
4.如下图所示，小球悬浮在水中。

请在图中画出小球所受浮力和重力的示意图。

5.图中木球漂浮在水中，请画出该球的受力示意图。

2016年物理中考专题复习精品作图题
16道（C）1.如图所示，用螺丝刀撬钉子，O为支点，画出动力F的力臂
l．
答案：
2.在图中作出物体A 所受重力的示意图和拉力F 的力臂l .
答案：
3.如图所示为钓鱼竿钓鱼的示意图．O 为支点，F 1表示手对钓鱼竿的作用力．F 2表示鱼线对钓鱼竿的拉力，请在图画出F 2的力臂l 2．
答案：
4.请作出图中：①物体A 所受重力G 的示意图；②力F 的力臂l ．
答案：
5.图中，杠杆OBA 在图示位置静止，请画出作用在A 点的力F 的力臂l ．
答案：
6.如图所示的杠杆中，O 为支点，请画出图中力F 的力臂l ．
答案：
7.如图所示，请根据杠杆的平衡条件作出拔钉子时所用最小动力F 的示意图和它的动力臂l 1。

F
A
O
F
答案：
8.图中OA 为轻质杠杆，可绕O 点转动，在点B 处用细绳悬挂一重物，在A 端施加动力F 1，使杠杆在水平位置平衡．请画出杠杆受到的阻力F 2及动力臂l 1．
答案：
9.如图所示，在B 端加一最小的力F B ，使杠杆平衡，画出此力的方向，并画出F A 的力臂。

答案：
10.如图所示，当用指甲剪剪指甲时，指甲剪可以看成多个杠杆的组合，请在图中画出剪指甲时其中一个杠杆DBE 的动力臂L 1和阻力F 2。

答案：
11.杠杆OA 可绕O 点转动，受力情况如图所示．请作出力F 的力臂L ．
甲
乙
答案：
12.如图乙，通过滑轮组向下用力提升物体，请画出滑轮组的绕线．
答案：
13.请在图中用笔画线，画出用滑轮组提升重物最省力的绕法．
答案：
14.如图所示，人站在地面上用滑轮组提升重物，请用笔画线代替绳子画出最省力的绕法．
答案：
15.一位同学站在地面上，要利用如图所示的滑轮组将重物提升到10m高的楼上，请你帮他在图中画出符合要求且省力的绳子绕法．
答案：
16.请在图中画出滑轮组最省力的绕法．
答案：。
