应用star CCM+进行除霜分析
某重型车前挡风玻璃除霜分析及结构优化

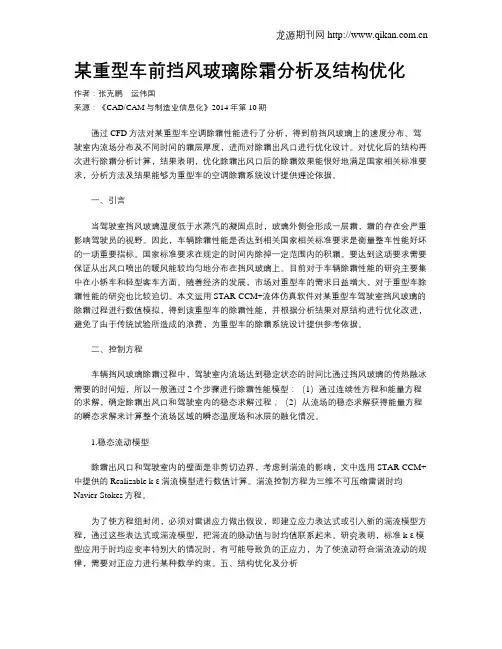

某重型车前挡风玻璃除霜分析及结构优化作者：张克鹏运伟国来源：《CAD/CAM与制造业信息化》2014年第10期通过CFD方法对某重型车空调除霜性能进行了分析，得到前挡风玻璃上的速度分布、驾驶室内流场分布及不同时间的霜层厚度，进而对除霜出风口进行优化设计。
对优化后的结构再次进行除霜分析计算，结果表明，优化除霜出风口后的除霜效果能很好地满足国家相关标准要求，分析方法及结果能够为重型车的空调除霜系统设计提供理论依据。
一、引言当驾驶室挡风玻璃温度低于水蒸汽的凝固点时，玻璃外侧会形成一层霜，霜的存在会严重影响驾驶员的视野。
因此，车辆除霜性能是否达到相关国家相关标准要求是衡量整车性能好坏的一项重要指标。
国家标准要求在规定的时间内除掉一定范围内的积霜。
要达到这项要求需要保证从出风口喷出的暖风能较均匀地分布在挡风玻璃上。
目前对于车辆除霜性能的研究主要集中在小轿车和轻型客车方面。
随着经济的发展，市场对重型车的需求日益增大，对于重型车除霜性能的研究也比较迫切。
本文运用STAR-CCM+流体仿真软件对某重型车驾驶室挡风玻璃的除霜过程进行数值模拟，得到该重型车的除霜性能，并根据分析结果对原结构进行优化改进，避免了由于传统试验所造成的浪费，为重型车的除霜系统设计提供参考依据。
二、控制方程车辆挡风玻璃除霜过程中，驾驶室内流场达到稳定状态的时间比通过挡风玻璃的传热融冰需要的时间短，所以一般通过2个步骤进行除霜性能模型：（1）通过连续性方程和能量方程的求解，确定除霜出风口和驾驶室内的稳态求解过程；（2）从流场的稳态求解获得能量方程的瞬态求解来计算整个流场区域的瞬态温度场和冰层的融化情况。
1.稳态流动模型除霜出风口和驾驶室内的壁面是非剪切边界，考虑到湍流的影响，文中选用STAR-CCM+中提供的Realizable k-ε湍流模型进行数值计算。
湍流控制方程为三维不可压缩雷诺时均Navier-Stokes方程。
为了使方程组封闭，必须对雷诺应力做出假设，即建立应力表达式或引入新的湍流模型方程，通过这些表达式或湍流模型，把湍流的脉动值与时均值联系起来。
基于STAR-CCM+的汽车挡风玻璃除霜性能提升的仿真分析与研究

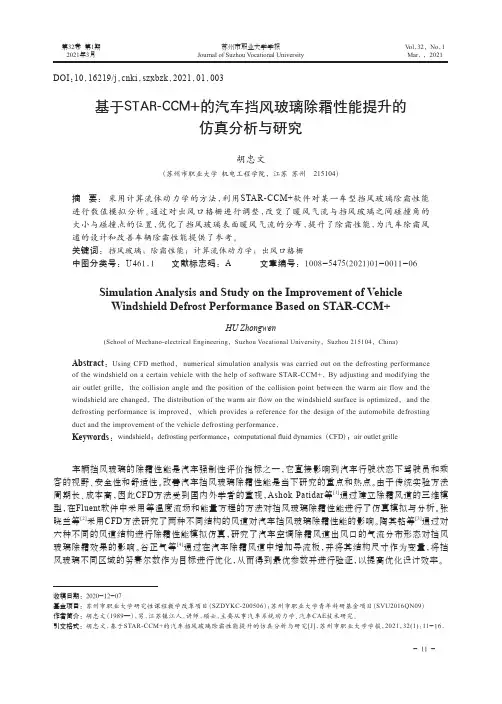

第32卷 第1期 苏州市职业大学学报 V ol .32，No .1 2021年3月 Journal of Suzhou V ocational University Mar . ，2021基于STAR -CCM+的汽车挡风玻璃除霜性能提升的仿真分析与研究胡忠文（苏州市职业大学 机电工程学院，江苏 苏州 215104）Simulation Analysis and Study on the Improvement of Vehicle Windshield Defrost Performance Based on STAR-CCM+HU Zhongwen(School of Mechano-electrical Engineering ，Suzhou Vocational University ，Suzhou 215104，China)Abstract ：Using CFD method ， numerical simulation analysis was carried out on the defrosting performance of the windshield on a certain vehicle with the help of software STAR-CCM+. By adjusting and modifying theair outlet grille ， the collision angle and the position of the collision point between the warm air flow and thewindshield are changed . The distribution of the warm air flow on the windshield surface is optimized ， and thedefrosting performance is improved ， which provides a reference for the design of the automobile defrostingduct and the improvement of the vehicle defrosting performance .Keywords ：windshield ；defrosting performance ；computational fluid dynamics （CFD ）；air outlet grille 车辆挡风玻璃的除霜性能是汽车强制性评价指标之一，它直接影响到汽车行驶状态下驾驶员和乘客的视野、安全性和舒适性。
水道STARCCM分析过程
水道STAR-CCM+分析过程一、前处理1、导入面网格选择面网格文件导入模式，选择创建新零部件，其他保持默认下图为导入的水道的几何视图PRT001在零部件中的上，右键，选择修复表面保持默认设置点击右下方的执行，查找有问题的面下面两幅图是显示的有问题的面或者线，其中的2和3是无关紧要的，取消勾选，并且可以看出第1项（穿刺面）有一个错误，从下面的第三幅图也可以看出。
一定要做但是很基础，有穿刺的面（关于表面的修复是个比较费时且复杂的活，好）通过观察把相应的面删除选中需要删除的面之后，点击删除面，ctrl键，并多选这几条曲线（需要构成一个回路）下图为删除之后的面，按住选择填充孔，就可以把这个面补上。
下图为填上的面，此时穿刺面已经没有了，并且没有自由边了。
2、拆分表面因为建立这个模型的时候，表面分的比较多，所以可以先合并表面，在拆分表面之前，把所有的表面全部选上，右键，点击结合。
有两种方法可以拆分表面方法1 直接在表面选择以角度分割选择根据角度进行分割70（根据模型的形状进行设定，根据经验）点击确定把角度改成下图为根据角度分割出的六个表面（一会还有根据表面的类型和用途，进行合并）下图是把表面按类型进行结合和重新命名之后的图方法2 在修复表面里进行表面拆分右键零部件PRT0001，点击修复表面选择一个面（双击一个面，软件会自动的根据一些规则把这个面全选上）在组织里，按图中的设置勾选，点inlet）点击新建，会出现右边的对话框，输入这个面的名字（在这里命名为击确定。
点击修改，即可储存这个零件表面命名的设置其他几个面和这个方法一样，不再赘述。
．如果有零件没有出现，可能是由于以下几种原因可能是几何场景没有打开，双击即可打开几何场景，并且要检查几何和轮廓的可见性，在几何和轮廓右击，即可切换可见性。
如果看到几何场景已经打开，但是看不到零件拖拽零件到几何场景中，释放鼠标，选择添加到几何（几何是三维表面图，轮。
廓是轮廓线）如果单一表面不出现，也是通过拖拽进行显示的。
基于某长头车除霜风道性能分析与优化

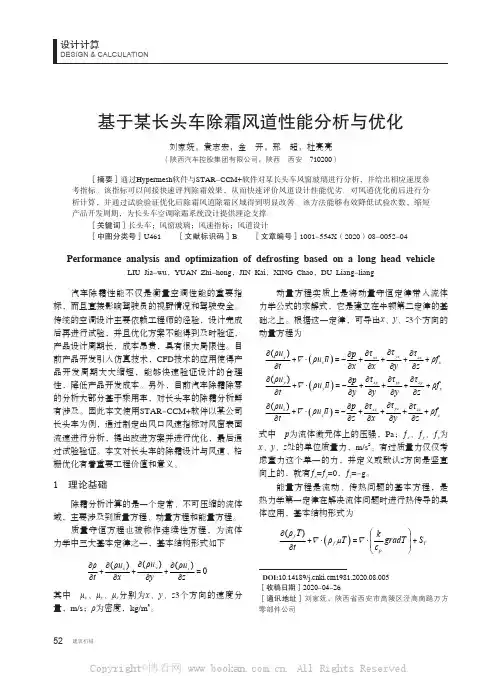

52 建筑机械基于某长头车除霜风道性能分析与优化刘家妩，袁志宏，金 开，邢 超，杜亮亮（陕西汽车控股集团有限公司，陕西 西安 710200）［摘要］通过Hypermesh 软件与STAR -CCM+软件对某长头车风窗玻璃进行分析，并给出相应速度参考指标。
该指标可以间接快速评判除霜效果，从而快速评价风道设计性能优劣。
对风道优化前后进行分析计算，并通过试验验证优化后除霜风道除霜区域得到明显改善。
该方法能够有效降低试验次数，缩短产品开发周期，为长头车空调除霜系统设计提供理论支撑。
［关键词］长头车；风窗玻璃；风速指标；风道设计［中图分类号］U461 ［文献标识码］B ［文章编号］1001-554X （2020）08-0052-04Performance analysis and optimization of defrosting based on a long head vehicleLIU Jia -wu ，YUAN Zhi -hong ，JIN Kai ，XING Chao ，DU Liang -liang汽车除霜性能不仅是衡量空调性能的重要指标，而且直接影响驾驶员的视野情况和驾驶安全。
传统的空调设计主要依赖工程师的经验，设计完成后再进行试验，并且优化方案不能得到及时验证，产品设计周期长，成本昂贵，具有很大局限性。
目前产品开发引入仿真技术，CFD 技术的应用使得产品开发周期大大缩短，能够快速验证设计的合理性，降低产品开发成本。
另外，目前汽车除霜除雾的分析大部分基于乘用车，对长头车的除霜分析鲜有涉及。
因此本文使用STAR -CCM+软件以某公司长头车为例，通过制定出风口风速指标对风窗表面流速进行分析，提出改进方案并进行优化，最后通过试验验证。
本文对长头车的除霜设计与风道、格栅优化有着重要工程价值和意义。
1 理论基础除霜分析计算的是一个定常、不可压缩的流体域，主要涉及到质量方程、动量方程和能量方程。
质量守恒方程也被称作连续性方程，为流体力学中三大基本定律之一，基本结构形式如下()()()0y x z ρu ρu ρu ρt x y z +++=∂∂∂∂∂∂∂∂x xyxy yy zyy yyz xz z zz τρu ττp ρu u ρf t xx y z ρu τττp ρu u ρf t y y y z ττρu τp ÑÑ+×=-+++++×=-++++∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂∂其中 μx 、μy 、μz 分别为x 、y 、z 3个方向的速度分量，m/s ；ρ为密度，kg/m 3。
STAR-CCM+ 除霜教程
A 除霜模型介绍
