景观设计施工图纸要求
最全景观设计施工图审图要点

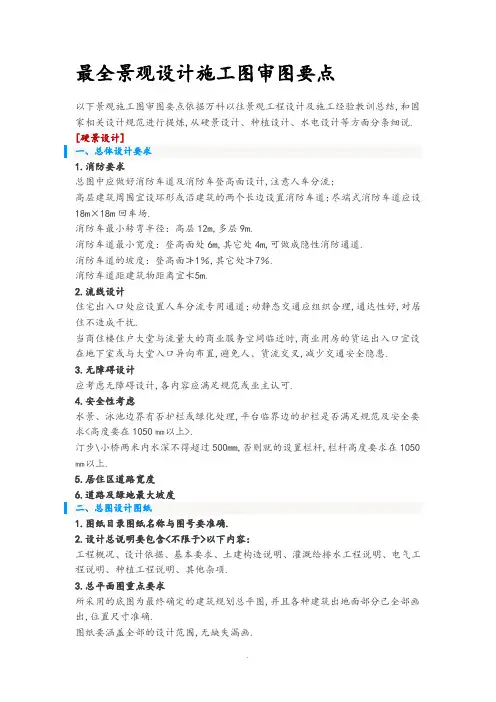

最全景观设计施工图审图要点以下景观施工图审图要点依据万科以往景观工程设计及施工经验教训总结,和国家相关设计规范进行提炼,从硬景设计、种植设计、水电设计等方面分条细说. [硬景设计]一、总体设计要求1.消防要求总图中应做好消防车道及消防车登高面设计,注意人车分流；高层建筑周围宜设环形或沿建筑的两个长边设置消防车道；尽端式消防车道应设18m×18m回车场.消防车最小转弯半径：高层12m,多层9m.消防车道最小宽度：登高面处6m,其它处4m,可做成隐性消防通道.消防车道的坡度：登高面≯1％,其它处≯7％.消防车道距建筑物距离宜≮5m.2.流线设计住宅出入口处应设置人车分流专用通道；动静态交通应组织合理,通达性好,对居住不造成干扰.当商住楼住户大堂与流量大的商业服务空间临近时,商业用房的货运出入口宜设在地下室或与大堂入口异向布置,避免人、货流交叉,减少交通安全隐患.3.无障碍设计应考虑无障碍设计,各内容应满足规范或业主认可.4.安全性考虑水景、泳池边界有否护栏或绿化处理,平台临界边的护栏是否满足规范及安全要求<高度要在1050㎜以上>.汀步\小桥两米内水深不得超过500mm,否则就的设置栏杆,栏杆高度要求在1050㎜以上.5.居住区道路宽度6.道路及绿地最大坡度二、总图设计图纸1.图纸目录图纸名称与图号要准确.2.设计总说明要包含<不限于>以下内容：工程概况、设计依据、基本要求、土建构造说明、灌溉给排水工程说明、电气工程说明、种植工程说明、其他杂项.3.总平面图重点要求所采用的底图为最终确定的建筑规划总平图,并且各种建筑出地面部分已全部画出,位置尺寸准确.图纸要涵盖全部的设计范围,无缺失漏画.图纸中要包含所设计的全部硬质景观,且尺寸与大样图一致,位置准确.正确的指北针与比例尺.道路等要满足规范等的要求.4.索引平面图底图是最终正确的景观平面图.所有的硬质景观均有大样详图索引,没有漏标.硬质景观索引无重复,索引图号与后面对应的索引详图号一致.5.总平面放线网络图<坐标定位图>、总平面放线尺寸图底图是最终正确的景观平面图.各硬质景观与道路广场要给出准确的坐标定位,或图纸给出易找的网络定位原点.各硬质景观与道路广场要给出正确的尺寸标注,圆形、弧形要标明半径<或直径>并且还要给出圆心的坐标点,并且弧形还要标注出弧度.6.铺装总平面底图是最终正确的景观平面图.各道路广场是否均注明了铺装面层所用材料的材质<含尺寸、厚度、色彩>.不能完全注明材料的区域要给出大样索引图号,在大样图中标明所用材料的材质. 各种铺装可采用不同的填充图案加以区分,不同铺装分界处要画出明确的分界线.要给出物料统计表,列出各种铺装的面积及具体材质.7.竖向总平面图底图是最终正确的景观平面图.所标注的标高要统一,绝对禁止相对标高与绝对标高同时出现的情况.场地标高与排水坡度不能有矛盾.不能有标注错误.所有场地不能有漏标.各坡度是否满足无障碍设计规范的要求.水景深度、防护墙体是否满足设计规范要求.8.户外家具平面布置图底图是最终正确的景观平面图.室外标志系统是否满足物业要求.室外休息坐椅、凳布置是否合理.室外垃圾桶等布置是否满足需要,位置安排是否合理,其选址应注意减少混乱且方便易达.三、节点详图1.广场道路铺装道路要一次设计到位,避免纠纷.广场铺装以硬质材料为主,形式及色彩搭配应具有一定的图案感,不宜采用无防滑措施的光面石材、地砖、玻璃等.广场出入口应符合无障碍设计要求.广场等处要给出做法或图案大样,如图案中有异型的面层材料,要给出异型的面层材料的大样图<要标明详细尺寸>.除小园路外,道路应设置路牙,避免草地高于路面,造成雨水泥水流到道路上,路牙高度一般100-150mm为宜.道路、广场的砼板要每隔4-6米留条伸缩缝.间隔60米应留一胀缝.要给出各种不同铺装及道路的剖面做法详图.2.健身、游乐场所健身运动、游乐场应分散在住区、方便居民就近使用又不扰民的区域,不允许有机动车和非机动车穿越运动场地.运动区应保证有良好的日照和通风,地面宜选用平整防滑适于运动的铺装材料,同时满足易清洗、耐磨、耐腐蚀的要求.室外健身器材要考虑老年人的使用特点,要采取防跌倒措施.儿童游乐场应该在景观绿地中划出固定的区域,一般均为开敞式.游乐场地必须阳光充足,空气清洁,能避开强风的袭扰.应与住区的主要交通道路相隔一定距离,减少汽车噪声的影响并保障儿童的安全.游乐场的选址还应充分考虑儿童活动产生的嘈杂声对附近居民的影响,离开居民窗户10m远为宜.儿童游乐场周围不宜种植遮挡视线的树木,保持较好的可通视性,便于成人对儿童进行目光监护.儿童游乐场地面铺装最好用弹性材料,游戏场内避免有坚硬的石头等硬物,避免儿童受到伤害.3.硬质景观小品通常要有平面大样、立面、剖面、及结构剖面图,如比较复杂的还应该有细部做法大样图.<1>便民设施便民设施包括有音响设施、自行车架、饮水器、垃圾容器、座椅<具>,以及书报亭、公用、邮政信报箱等.音响设计外形可结合景物元素设计.音箱高度应在0.4-0.8m之间为宜,保证声源能均匀扩放,无明显强弱变化.音响放置位置一般应相对隐蔽.自行车在露天场所停放,应划分出专用场地并安装车架.自行车架分为槽式单元支架、管状支架和装饰性单元支架,占地紧张的时候可采用双层自行车架,自行车架尺寸要满足要求.饮水器的高度宜在800mm左右,供儿童使用的饮水器高度宜在650mm左右,并应安装在高度100-200mm左右的踏台上.饮水器的结构和高度还应考虑轮椅使用者的方便.垃圾容器分为固定式和移动式两种.普通垃圾箱的规格为高60-2000px,宽50-1500px.放置在公共广场的要求较大,高宜在2250px左右,直径不宜超过1875px.室外座椅<具>的设计应满足人体舒适度要求,普通座面高38-1000px,座面宽40-1125px,标准长度：单人椅1500px左右,双人椅3000px左右,3人椅4500px 左右,靠背座椅的靠背倾角为100-110°为宜.座椅<具>材料多为木材、石材、混凝土、陶瓷、金属、塑料等,应优先采用触感好的木材,木材应作防腐处理,座椅转角处应作磨边倒角处理.<2>信息标志：各种标志应确定统一的格调和背景色调以突出物业管理形象.<3>栏杆、扶手：栏杆大致按高度尺寸分为以下3种：矮栏杆,高度为30-1000px,不妨碍视线,多用于绿地边缘.也用于场地空间领域的划分.高栏杆,高度在2250px左右,有较强的分隔与拦阻作用.防护栏杆,高度在100-3000px以上,超过人的重心,以起防护围挡作用.一般设置在高台的边缘,可使人产生安全感.扶手,设置在坡道、台阶两侧,高度为2250px左右,室外踏步级数超过了3级时必须设置扶手,以方便老人和残障人使用.供轮椅使用的坡道应设高度0.65m与0.85m两道扶手.<4>围栏、栅栏围栏、栅栏具有限入、防护、分界等多种功能,立面构造多为栅状和网状、透空和半透空等几种形式.围栏一般采用铁制、钢制、木制、铝合金制、竹制等.栅栏竖杆的间距不应大于110mm.围栏、栅栏设计高度：<5>挡土墙挡土墙的形式根据建设用地的实际情况经过结构设计确定.挡土墙必须设置排水孔,一般为3m2设一个直径75mm的排水孔,墙内宜敷设渗水管,防止墙体内存水.钢筋混凝土挡土墙必须设伸缩缝,配筋墙体每30m设一道,无筋墙体每10m设一道.<6>坡道居住区道路最大纵坡不应大于8％；园路不应大于4％；自行车专用道路最大纵坡控制在5％以内；轮椅坡道一般为6％；最大不超过8.5％,并采用防滑路面；人行道纵坡不宜大于2.5％.<7>台阶台阶的踏步高度<h>和宽度<b>是决定台阶舒适性的主要参数,两者的关系如下：2h+b=60-150px为宜,一般室外踏步高度设计为300px-400px,踏步宽度750px-875px.低于250px的高差,不宜设置台阶,可以考虑做成坡道.台阶长度超过3米或需改变攀登方向的地方,应在中间设置休息平台,平台宽度应大于1.2m,台阶坡度一般控制在1/4-1/7范围内,踏面应做防滑处理,并保持1％的排水坡度.为了方便晚间人们行走,台阶附近应设照明装置,人员集中的场所可在台阶踏步上暗装地灯.<8>种植容器花盆花草类盆深500px以上,灌木类盆深1000px以上,中木类盆深1125px以上.花盆用材,应具备有一定的吸水保温能力,不易引起盆内过热和干燥.树池深度至少深于树根球以下250mm.4.雕塑雕塑需雕塑厂家进行二次深化设计.雕塑在布局上一定要注意与周围环境的关系,恰如其分地确定雕塑的材质、色彩、体量、尺度、题材、位置等,展示其整体美、协调美.雕塑应具有时代感,要以美化环境保护生态为主题,体现住区人文精神.以贴近人为原则,切忌尺度超长过大.更不宜采用金属光泽的材料制作.5.水景水景设计应结合场地气候、地形及水源条件.根据设计确定适当的防水方式.<1>瀑布跌水瀑布按其跌落形式分为滑落式、阶梯式、幕布式、丝带式等多种,并模仿自然景观,采用天然石材或仿石材设置瀑布的背景和引导水的流向<如景石、分流石、承瀑石等>,考虑到观赏效果,不宜采用平整饰面的白色花岗石作为落水墙体.为了确保瀑布沿墙体、山体平稳滑落,应对落水口处山石作卷边处理,或对墙面作坡面处理.瀑布因其水量不同,会产生不同视觉、听觉效果,因此,落水口的水流量和落水高差的控制成为设计的关键参数,居住区内的人工瀑布落差宜在1m以下.跌水是呈阶梯式的多级跌落瀑布,其梯级宽高比宜3∶2-1∶1之间,梯面宽度宜在0.3-1.0m之间.<2>溪流溪流分可涉入式和不可涉入式两种.可涉入式溪流的水深应小于0.3m,以防止儿童溺水,同时水底应做防滑处理.可供儿童嬉水的溪流,应安装水循环和过滤装置.不可涉入式溪流宜种养适应当地气候条件的水生动植物,增强观赏性和趣味性. 溪流的坡度应根据地理条件及排水要求而定.普通溪流的坡度宜为0.5％,急流处为3％左右,缓流处不超过1％.溪流宽度宜在1-2m,水深一般为0.3-1m左右,超过0.4m时,应在溪流边采取防护措施<如石栏、木栏、矮墙等>.溪流水岸宜采用散石和块石,并与水生或湿地植物的配置相结合,减少人工造景的痕迹.<3>大面积水池一般在水深0.3-1.5m,为了防止陆上动物的侵扰,池边平面与水面需保证有0.15m的高差.不足0.3m的浅水池,池底可做艺术处理,显示水的清澈透明.水深如超过50㎝,岸边必须加防护栏杆.<4>喷泉喷泉所用喷头要适应场所的需要.6.亭廊等景观构架<1>亭亭的形式、尺寸、色彩、题材等应与所在居住区景观风格相适应、协调.亭的高度宜在2.4-3m,宽度宜在2.4-3.6m,立柱间距宜在3m左右<设计有特殊需要的除外>.木制凉亭应选用经过防腐处理的耐久性强的木材.图纸要有完整的平面大样、立面、剖面、结构及细部大样做法图.平面大样图中要注明详细尺寸,通常应该有顶平面图、底平面图,底平面图中还应该注明地面饰面材料.立面、剖面图中应包含详细尺寸,所用材料及做法.结构图应包含柱子的基础做法,如为混凝土结构的亭子,还应该明确柱梁等的配筋.<2>廊廊的宽度和高度设定应按人的尺度比例关系加以控制,避免过宽过高,一般高度宜在2.2-2.5m之间,宽度宜在1.8-2.5m之间.图纸要有完整的平面大样、立面、剖面、结构及细部大样做法图.各图纸应按需要标明准确的尺寸、材料及做法.<3>棚架棚架高宜2.2-2.5m,宽宜2.5-4m,长度宜5-10m,立柱间距2.4-2.7m.棚架下应设置供休息用的椅凳.图纸要有完整的平面大样、立面、剖面、基础做法、整体结构及细部大样做法图,各图纸要标明准确的尺寸、材料及做法.<4>膜结构结构及详细做法要由专业厂家二次设计.居住区内的膜结构设计应适应周围环境空间的要求,不宜做的过于夸张,位置选择需避开消防通道.膜结构的悬索拉线埋点要隐蔽并远离人流活动区.膜结构一般为银白反光色,醒目鲜明,因此要以蓝天、较高的绿树,或颜色偏冷偏暖的建筑物为背景,形成较强烈的对比.[种植设计]一、总体设计要求：1.设计的基本要求植物配置要有足够的层次,除设计特殊要求外,一般都要有大乔木-小乔木-花灌木-修建球类、地被-草坪等五个层次.除销售要求必须设计为欧式风格的几何图案外,一般要设计为自然式种植,以显现生态.绿地率要达到规范要求.充分发挥植物的各种功能和观赏特点,合理配置,常绿与落叶、速生与慢生相结合.要注重种植位置的选择,以免影响室内的采光通风和其他设施的管理维护.植物品种的选择要在统一的基调上力求丰富多样.2.苗木选用要求选用的植物要适应本地气候与土壤.并且多项选择用本地区生长或易找的植物,以控制成本.多数为无需修剪或易修剪的植物.选用不易染病虫害的植物.选用无毒、无难闻气体挥发的植物.如有由刺、落果的植物,其布置要考虑对人体可能造成的伤害,尽量布置在行人不易接近的地方.基地内原有植物尽量留用.3.植物与地下管线的距离要求<指外沿到乔灌木中心距离单位M>4.植物与建筑物、构筑物的最小间距单位M二、具体图纸1.植物材料表图纸中应注明的规格、数量是否全面.乔木规格应注明：高、冠幅、胸径,如果是行道树还要注明最低要求的分枝点. 灌木规格应注明：高、冠幅、地径地被要标明：高、冠幅、每平米种植数量、修剪要求蔓生植物要注明枝长；丛生植物要注明一丛最低要保证多少枝.2.乔灌木种植图底图是最终正确的景观平面图.小环境的各生态特性是否适合所设计植物种类的生长.是否满足消防等规范的要求.要标明植物种类、规格、数量.各种不同品种的植物要用不同的图例,以便于区分.地下车库或人防顶板上回填土是否满足种植要求.3.地被种植图底图是最终正确的景观平面图.小环境的各生态特性是否适合所设计植物种类的生长.要明确各地被种植块的种植范围.要标明地被种类、种植面积.各不同地被植物运用不同的填充图案,以便于区分.4.放线网络图底图是最终正确的景观平面图.图纸给出易找的网络定位原点.规则式群植的乔灌木要标明准确的间距,规则式地被种植要标注详细的尺寸. [水电设计]一、室外排水景观排水施工图是否与原设计室外雨污水施工图就接驳关系协调一致,对景观设计增加的雨水口、检查井等要求纳入室外雨污水施工图.景观排水施工图的管底标高、管段长度、排水方向、排水坡度标注是否规范,管网是否有定位标注.景观排水管道与其它管网是否在标高上存在冲突.路面排水方向与路面标高有无矛盾,道路面层标高设计时应向雨水进水口方向找1-2 ％坡,避免进水口高于路面.设计的雨水口位置是否恰当,数量是否能够满足排水需要.室外工程如雨水管井过多而影响路面美观,可采用雨水盲沟排水方式,上用卵石装饰,雨水或雨水管排入盲沟内,统一排入市政管网<本方法主要适用多层住宅>. 景观排水设计的管井定位是否与道路、路崖、单元出入口、入户庭院、主要道路出入口、残疾人坡道、地下车库入口坡道等冲突,影响美观.是否有详细的施工说明以明确管材选型、管井选型,做法参照的图集.是否有各类管井、雨水口的详图,管道过道路埋深不足时的包固详图,各类管道进出管井的详图或参照图集.景观水池的放空管及溢水管设否设置合理,是否已接入雨水管网.各类管井盖板的详图,是否与景观相匹配.二、绿化灌溉用水不同性质的用水是否分别设置计量水表.各类用水的接驳点是否合理,是否已纳入室外给水施工图中.灌溉取水点分布是否均匀,是否能够满足绿化养护的基本需要.水表井及浇水井的做法详图或引用图集.景观喷水池的补水设计.三、水景动力及景观照明用电计量配电总箱设计需满足**供电习惯性做法要求,定位是否合理,是否有合适的遮阳措施.设计要满足国家有关规范要求.景观照明设计分全夜、半夜两个时段控制,回路设置应便于平时与节日区别控制. 草坪灯、路灯、围墙灯等应分别为不同的多个回路,可单独开关,并应加装定时开关,灯的控制最好引到控制中心,通过BA一起控制.注意通道和踏步的灯应和路灯放在一个回路中,便于行走.在绿化带上的各种灯的基础应降低200,使灯基础的砼不要外露,可被草坪或苗遮挡,灯定做时,灯竿可加长.有灯座的灯,其基础的形状应和灯座形状一样,可考虑预埋钢件固定.大型的活动场所应考虑照明,并应单独控制.避免强光直接照射到住户屋内.避免漏布景观灯具、动力用电的线路.所有回路要标明回路编号,且回路编号不能重复.注意核定超长距离回路的电压损失.景观喷水池、游泳池等是否按规范设置等电位联结,并选定参照图集.水下灯是否采用安全电压.水下灯、潜水泵的电源管路是否要求做好等电位.接地系统是否与小区系统保持一致,相应的接地极做法是否明确.各回路是否进行漏电保护.总配电柜处是否设计了浪涌装置.四、对室外管网的其他要求与其他管网图纸进行叠图,看回填土是否能满足要求、管网间是否有冲突,各种检查井的位置是否会影响景观.所有检查井等最好安排在绿地内,且用下沉式井盖,上面回填土后植草.严禁出现井盖一部分在硬铺地、一部分在绿地内这种现象出现.。
景观施工图规范
景观施工图规范景观施工图是指基于设计方案和施工图纸所进行的一种图纸规划和安排，在进行景观建设时，起到明确施工内容、工艺和流程的作用。
景观施工图的编制需要遵循一定的规范和标准，以确保施工图的准确性和施工质量。
下面将从设计内容、图纸要求和施工安全等方面详细介绍景观施工图的规范。
1. 设计内容景观施工图应包含设计方案的全部内容，包括景观造型、植物配置、材料选择、设备设置等。
施工图要考虑景观元素的位置、数量和比例关系，使其与整体空间协调统一。
同时，施工图要明确景观元素的尺寸、颜色、质地等，以便施工人员正确理解和执行。
施工图还应包含景观工程的分部分项工程和工程量清单，以便进行工程施工和预算。
2. 图纸要求施工图应具备标准化、规范化和易于理解的特点。
图纸要求使用国家规定的图纸标准和符号，并注明比例尺。
图纸要清晰、细致地表达景观设计的各个方面，包括造型、材料、植物、结构等。
图纸要有相关的注释和说明，以便施工人员理解和操作。
图纸要合理布局，题目和图例要清晰可辨，以方便查找和翻阅。
3. 施工安全景观施工图要充分考虑施工安全因素，确保施工人员的安全。
图纸要标明施工过程中可能存在的危险因素和安全措施，比如施工现场的防护措施、作业人员的个人防护用品等。
图纸还要考虑到景观元素的稳定性和抗风压能力，保证在极端天气条件下的安全性。
此外，施工图还要明确施工队伍的组织结构和责任分工，确保施工过程的有序进行。
4. 建筑施工景观施工图还要针对不同的材料和结构进行具体的施工方法和步骤的规划，以便施工人员正确操作。
对于特殊材料和工艺，施工图还要注明施工要求和细节，保证施工质量。
景观施工图还要注明检查和验收的标准和程序，以便监理人员进行检查和验收。
施工图还要考虑到建设期和维护期的变化，设计合理的施工顺序和施工流程，使景观工程能够顺利进行和维护。
综上所述，景观施工图是景观建设的重要文件，具有规范施工、保证质量和安全的作用。
景观施工图的编制需要充分考虑设计内容、图纸要求和施工安全等方面，以确保景观工程的顺利进行和施工质量的保证。
景观施工图规范

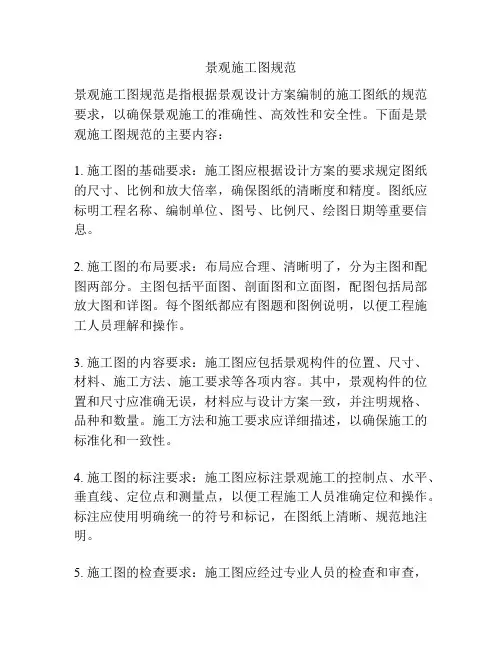

景观施工图规范景观施工图规范是指根据景观设计方案编制的施工图纸的规范要求，以确保景观施工的准确性、高效性和安全性。
下面是景观施工图规范的主要内容：1. 施工图的基础要求：施工图应根据设计方案的要求规定图纸的尺寸、比例和放大倍率，确保图纸的清晰度和精度。
图纸应标明工程名称、编制单位、图号、比例尺、绘图日期等重要信息。
2. 施工图的布局要求：布局应合理、清晰明了，分为主图和配图两部分。
主图包括平面图、剖面图和立面图，配图包括局部放大图和详图。
每个图纸都应有图题和图例说明，以便工程施工人员理解和操作。
3. 施工图的内容要求：施工图应包括景观构件的位置、尺寸、材料、施工方法、施工要求等各项内容。
其中，景观构件的位置和尺寸应准确无误，材料应与设计方案一致，并注明规格、品种和数量。
施工方法和施工要求应详细描述，以确保施工的标准化和一致性。
4. 施工图的标注要求：施工图应标注景观施工的控制点、水平、垂直线、定位点和测量点，以便工程施工人员准确定位和操作。
标注应使用明确统一的符号和标记，在图纸上清晰、规范地注明。
5. 施工图的检查要求：施工图应经过专业人员的检查和审查，确保图纸的正确性和合理性。
检查包括对图纸的工程量、尺寸、材料、施工方法和施工要求等方面的审查，发现问题及时予以解决和修正。
6. 施工图的归档要求：施工图应在施工前进行归档，记录保存至少5年。
归档资料应完整、清晰，并配备图纸目录和索引，以便后续的查阅和管理。
总之，景观施工图规范是确保景观施工过程的顺利进行和质量保证的重要措施。
施工图的准确性和规范性直接影响到施工效果的好坏，同时也能提高施工的效率和安全性。
因此，景观施工图规范的编制和执行是景观工程的重要环节。
景观施工图制图标准
景观施工图制图标准景观施工图是景观设计方案的具体实施图纸，它是景观设计方案的具体表现，是设计师的创意和构思的具体呈现。
景观施工图的制图标准对于保证施工质量、提高工作效率至关重要。
下面将从图纸规格、图幅比例、图样标注、图样内容等方面进行详细介绍景观施工图的制图标准。
首先，景观施工图的图纸规格应当符合国家有关标准规定，一般情况下，图纸规格应为A3或A4，这样便于图纸的存储、传输和查阅。
同时，图纸的纸张应当选择较为坚固的绘图纸，以保证图纸的质量和稳定性。
其次，图幅比例是制图的重要标准之一。
在绘制景观施工图时，应当根据实际情况选择合适的图幅比例，一般情况下，1:100或1:200的比例较为常见。
在选择图幅比例时，需要考虑到图纸的大小、图样的内容和细节等因素，以保证图纸的清晰度和完整性。
再次，图样标注是景观施工图中至关重要的一环。
图样标注应当准确清晰地表达出图纸的内容和意图，包括图纸的名称、图幅比例、图纸编号、绘图日期、设计单位、设计人员等信息。
同时，对于图纸中的各个部分、构件、材料等应当进行详细的标注，以便施工人员能够准确理解和实施设计意图。
最后，图样内容是景观施工图的核心。
图样内容应当包括设计方案的各个部分，如植物配置、景观构件、材料规格、施工要求等。
在绘制图样内容时，需要注重细节的表达和精确的标注，以保证施工的准确性和质量。
综上所述，景观施工图的制图标准是保证景观设计方案顺利实施的重要保障。
在制图过程中，需要严格按照规范要求进行，注重细节，保证图纸的准确性和完整性。
只有如此，才能保证景观设计方案的顺利实施，达到预期的效果。
景观工程施工图技术标
景观工程施工图技术标一、总则1.1 施工图是景观工程施工的依据和指导文件，是工程设计深化的产物，具有一定的设计性和施工性，必须符合国家规范和标准。
1.2 施工图应包括项目现场的地形地貌特征、土质情况、植被状况、地下设施、建筑结构等基本信息，设计师应充分考虑环境因素，注重与自然环境的融合。
1.3 施工图应具备清晰明确、完整规范、便于施工和查看的特点，图纸上的内容必须准确无误，尺寸比例要符合实际情况，并标明单位。
1.4 施工图应配备详细的技术标准说明，包括材料规格、施工工艺、品质标准等内容，以确保施工质量和工程安全。
1.5 施工图应经过专业人员审核签字确认后方可施工，任何修改都需经过设计师和相关部门的同意。
二、编制要求2.1 施工图应按照国家相关规范和标准编制，包括《景观设计规范》、《景观工程施工及验收规范》等。
2.2 施工图必须包括平面图、立面图、剖面图、节点图、栽培图、配套图等内容，对于复杂的地形和植被要有现场调研和勘测。
2.3 施工图要注明图纸编号、图名、图纸比例、编制单位名称、制图日期及设计者和审核者签名，确保施工图的准确性和权威性。
2.4 施工图的样式要统一、协调，符合景观设计的整体风格，提高施工图的可读性和易于理解性。
2.5 编制施工图时应注重材料的选择和使用，合理安排施工顺序，考虑施工安全和施工时间。
三、内容要求3.1 地形图：标明地面高差、坡度、水体位置、地势起伏、自然植被分布等情况，为后续设计和施工提供基础数据。
3.2 植物图：详细标注各种植物的种类、数量、栽植方法、栽植密度等信息，保证植物的生长和成活。
3.3 结构图：包括绿化工程的建筑结构、景观照明、排水设施、护坡设施等内容，确保工程的稳固和安全。
3.4 设备图：标明景观设备的安装位置、型号、规格、接线方式等，保证设备的正常运转和使用。
3.5 配套图：包括围墙栏杆、铺地铺装、雕塑雕刻等配套工程的图纸，确保景观的美观和完整。
四、施工要求4.1 施工单位必须严格按照施工图的要求进行施工，任何更改需经过设计师和业主的同意。
景观施工图绘图规范
.景观工程设计制图规范(施工图分册)1、《总图制图标准》；2、《建筑制图标准》；3、AutoCAD 2004制图标准；4、天正建筑6.0制图标准；5、景观工程施工图设计流程。
一、图纸幅面（简称图幅）：国家标准工程图图纸幅面及图框尺寸：注：表中尺寸单位为毫米（mm）。
加长图幅为标准图框根据图纸内容需要在长向（L边）加长L/4的整数倍，A4图一般无加长图幅。
总工办已制作有A3-A0幅面的标准图框及加长图框，可直接调用。
(标准图框保存位置：T：/ 总工办/ 标准图框。
)考虑到施工过程中翻阅图纸的方便，除总图部分采用A2-A0图幅（视图纸内容需要，同套图纸统一）外，其它详图图纸采用A3图幅。
根据图纸量可分册装订。
二、图纸标题栏（简称图标）：1、图标内容包括：(1).公司名称：为中文公司名称；(2.)业主、工程名称：填写业主名称和工程名称；(3).图纸签发参考：填写图纸签发的序号、说明、日期；(4).版权：中英文注名的版式权归属权；(5).设计阶段：填写本套所秘史的设计阶段；(6).签名区：包括a.项目主持：由项目设计主持人签字，b.设计：由本张图的设计者签字，c.制图：由本张图的绘制者签字，d.校核：由本张图纸的校对者签字；e.审核：由本张图的审核者签字。
2、标准图标示例：三、绘图比例：选定图幅后，根据本张图纸要表达的内容选定绘图比例。
绘图比例：常用比1：1 ，1：2 ，1：5 ，1：10 ，1：20 ，1：50 ，例1：100 ，1：200 ，1：500 ，1：1000 ，1：2000 ，1：5000 ，1：10000 ，1：20000 ，1：50000 ，1：100000 ，1：200000可用比例1：3 ，1：15 ，1：25 ，1：30 ，1：40 ，1：60 ，1：150 ，1：250 ，1：300 ，1：400 ，1：600 ，1：1500 ，1：2500 ，1：3000 ，1：4000 ，1：6000 ，1：15000 ，1：30000四、图形线：根据图纸内容及其复杂程度要选用合适的线型及线宽来区分图纸内容的主次。
园林景观设计施工图绘制标准
园林景观设计施工图绘制标准2014-06-29 最受欢迎设计微刊菲尔设计1、一般制图规范1。
1 图线1。
11线宽的定义1。
12线宽的分类可以通过颜色来分类，如5#蓝色为0.70；1＃红色为0。
55;4＃青色为0.35；3＃绿色（植物）和6＃品红(文字、指引线、标注、标高)为0。
15；8＃灰色为0.10；其余线宽根据各专业设计图纸的要求。
1。
13图线不得与文字、数字或符号重叠、混淆。
不可避免时，应首先保证文字等的清晰。
1.14 图例上所需书写的文字、数字或符号等均应笔画清晰，字体端正，排列整齐，语句完整（如道路名称），标点符号应清楚正确。
1。
2 比例1。
21 绘图所用的比例，应根据图样的用途与被绘对象的复杂程度，从下表中选用,并应优先选用表中的常用比例。
常用比例1:1、1:2、1:5、1:10、1：20、1：50、、1:150、1：100、1：200、1：500、1：1000、1：2000、1:5000可用比例1：3、1：4、1：6、1:15、1:25、1:30、1:40、1：60、1:80、1:250、1:300、1:400、1:600、1：1500、1:25001。
22 常用图纸如下，同一张图纸中,不宜出现三种以上的比例。
1。
23 比例宜写在图名的右侧，字的基准线应取平，字体均为华文细黑（宽高比为0.7）,图文名字字高5mm，比例字高为3mm.如下图(或详制图模板）：1. 1.3 图幅1.31 图纸图幅采用A0、A1、A2、A3四种标准，以A1、A2图纸为主；A4图框主要用于目录。
A4文件用于变更、修改、联系函等。
1。
32 图纸出图需要外挂“-————-—--—有限公司”出图章的，采用该公司的图框；图纸出图盖本公司出图章或不用出图章的,可用本公司图框。
1。
33 A4文件的文件号按顺序命名，如001。
1。
34 加长图框尺寸详见下表：幅面尺寸长边尺寸（mm) 长边加长后尺寸（mm）A0 1189 1486 1635 1783 1932 2080 2230 2378A1 841 1051 1261 1471 1682 1892 2102A2 594 743 891 1041 1189 1338 1486 1635 1783 1932 2080A3 420 630 841 1051 1261 1471 1682 1892注:有特殊要求的图纸，可采用841mm×891mm与1189mm×1261mm1.35 一个专业所用的图纸，不宜多于两种幅面（目录及表格所用A4幅面除外）。
景观施工图设计规范
景观施工图设计规范1. 引言景观设计是一门综合性的学科，它涉及到设计、工程、生态、环境等多个方面。
而景观施工图设计是景观设计的重要环节之一，它直接影响到项目实施的质量和效果。
为了保证景观施工图设计的规范性和准确性，制定本规范。
2. 总则景观施工图设计应符合以下总则： 1. 符合法律法规和相关标准的要求； 2. 充分考虑环境保护和生态平衡的要求； 3. 确保项目可持续发展和综合利益的最大化； 4. 具备工程可实施性和经济性； 5. 结合实际情况，充分考虑项目的可操作性和维护性。
3. 设计文件的内容要求景观施工图设计文件应包括以下内容： 1. 设计说明：包括设计目标、设计原则、设计思路等； 2. 平面布局图：包括植物布局图、硬质材料布局图、道路和路径布局图等； 3. 剖面图：包括植物剖面图、硬质材料剖面图等； 4. 细部图：包括照明细部图、水景细部图等； 5. 施工图：包括平面施工图、标高施工图等； 6. 花园效果图：包括花园全景、局部细节等； 7. 非实景图：包括效果透视图、手绘效果图等。
4. 设计要求景观施工图设计应符合以下要求： 1. 在设计中充分考虑场地的自然条件和环境特点，合理利用自然资源； 2. 结合场地的实际情况，确定合适的植物种类和配置，注重植物的生长习性和适应性； 3. 合理使用硬质材料，确保其品质和可持续性； 4. 考虑道路和路径的合理布局，便于行人和车辆的通行； 5. 设计合理的照明系统和水景系统，提升景观的效果； 6. 符合工程施工和维护的要求，便于后期维护和管理。
5. 设计流程景观施工图设计应包括以下流程： 1. 调研和分析：了解场地情况，进行调研和分析，明确设计目标和要求； 2. 初步设计：根据调研结果进行初步设计，包括平面布局、植物配置、材料选择等； 3. 方案讨论和修改：组织相关人员进行方案讨论，根据意见进行修改和完善； 4. 深化设计：对初步设计方案进行深化和细化，包括剖面设计、细部设计等； 5. 完善施工图纸：制作完整的施工图纸，包括平面施工图、标高施工图等； 6. 编制花园效果图：制作花园效果图，直观展示设计效果； 7. 编制非实景图：制作非实景图，引导客户对设计方案有更好的理解。
