上海市各区2017届中考物理一模试卷按考点分类汇编 动态电路

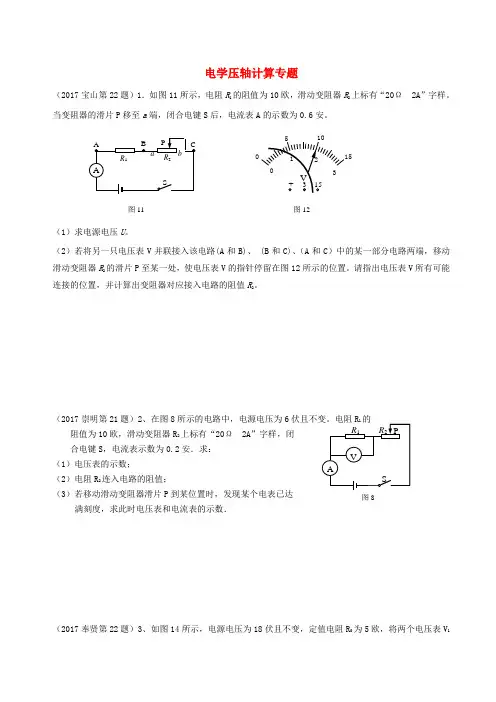

上海市各区2017届中考物理一模试卷按考点分类汇编 电学压轴计算专题【含答案】
电学压轴计算专题（2017宝山第22题）1．如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样。
当变阻器的滑片P 移至a 端，闭合电键S 后，电流表A 的示数为0.6安。
（1）求电源电压U 。
（2）若将另一只电压表V 并联接入该电路(A 和B)、 (B 和C)、（A 和C ）中的某一部分电路两端，移动滑动变阻器R 2的滑片P 至某一处，使电压表V 的指针停留在图12所示的位置。
请指出电压表V 所有可能连接的位置，并计算出变阻器对应接入电路的阻值R 2。
（2017崇明第21题）2、在图8所示的电路中，电源电压为6伏且不变。
电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合电键S ，电流表示数为0.2安．求： （1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某位置时，发现某个电表已达满刻度，求此时电压表和电流表的示数．（2017奉贤第22题）3、如图14所示，电源电压为18伏且不变，定值电阻R 0为5欧，将两个电压表V 1和V 2分别并联接在电路的适当位置。
闭合电键记下此时两表的示数，如下表第2行所示。
然后向左移动变阻器图11R 1R 2 a P SbACB A图12V5 10 0123+ 3 15V AP SR 1 R 2 图8（a ） （b ）P R 2 SAR 1滑片P 且使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、第5行所示。
求： （1）当电压表V 1示数为6.0伏时，通过定值电阻的电流； （2）当电压表V 2示数为13.5伏时，滑动变阻器的电阻值； （3）滑动变阻器每次减少的阻值ΔR P 及第3行两电表的示数。
（2017虹口第22题）4、在图10所示的电路中，电源电压保持不变。
① 若电阻R 1的阻值为15欧，电流表示数为0.2安，求电阻R 1两端的电压U 1和电阻R 1消耗的电功率P 1。

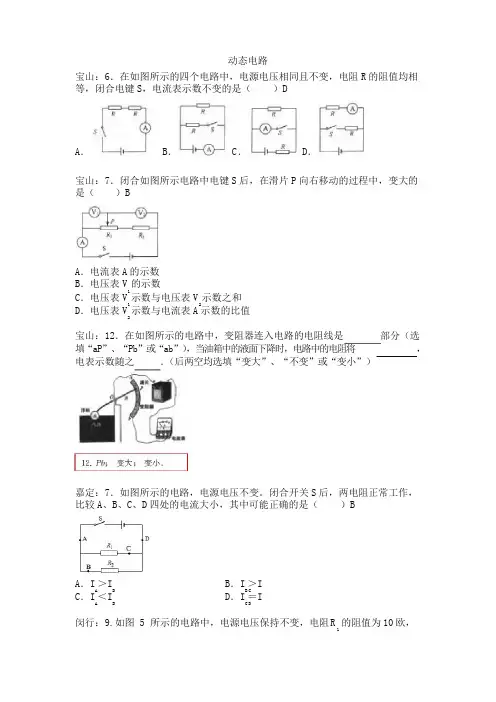

上海市各区2017届中考物理一模试卷考点汇总-动态电路
C ．I ＜ID ．I ＝I动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻 R 的阻值均相 等，闭合电键 S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键 S 后，在滑片 P 向右移动的过程中，变大的 是（ ）BA ．电流表 A 的示数B ．电压表 V 的示数1 C ．电压表 V 示数与电压表 V 示数之和1 2 D ．电压表 V 示数与电流表 A 示数的比值2宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选 填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ， 电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关 S 后，两电阻正常工作， 比较 A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I ＞IA D AB B ．I ＞I BC C D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻 R 的阻值为 10 欧，1变阻器R上标有“20欧1安”的字样，闭合电键S后，在滑动变阻器的滑片2从R的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列2判断中正确的是（）DA.始终变大C.先变大再变小B.始终变小D.先变小再变大闵行：15.在如图8所示的电路中，断开电键S，若a、b两电表都是电流表示数之比为2:5，则电阻R1、R2的连接方式为____________联，电阻之比为____________。
若a、b两个表都是电压表，闭合电键S后，a、b两电表示数之比为____________。
paR2b黄浦：8.在图3所示的电路中，将电压表V正确连入电路，闭合电键s，电路正常工作。
若将滑动变阻器的滑片p从一端移到另一瑞的过程中，电压表V的示数变小，且始终大于零，则正确的判断是（）CSA.电压表V并联在R两端，滑片P由a端向b端移动1B.电压表V并联在R两端，滑片P由b端向a端移动1C.电压表V并联在R两瑞，滑片P由a端向b端移动2D.电压表v并联在R两瑞，滑片P由b端向a端移动2青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比1；若将它们串联在电路中时，通过甲、乙导体的电流之比1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比1．（均选填“大于”、“等于”或“小于”）A（青浦：17．如图所示的电路中，电源电压保持不变，电键S、S均闭合．当电键12S由闭合到断开时，电路中2①电流表A的示数．1②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R的滑片P由中点向右端移动时（）D2A．只有电流表A的示数不发生变化1B．只有电压表V的示数不发生变化C．电压表V示数与电流表A示数的比值变小2D．电流表A示数与电流表A示数的比值变大12浦东：15．在图所示的电路中，将两个电流表A、A分别正确连入电路不同位置，12闭合电键S，两个电流表均有示数，且A的示数大于A的示数．移动滑动变阻器12R的滑片P时，观察到两个电流表的示数随之改变．1（1）电流表A测量的是中的电流，测量的是中的电流．均选填“R121支路”、“R支路”或“干路”）2（2）若电流表A与A示数的比值逐渐变大，则变阻器的滑片P是在向端移12动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S、S，电流表A、A的示数相同；断开电键S、S，两电流表示数仍相同．下121212列关于电阻R、R和R的大小关系正确的是（）C123A．R＞R＞R123B．R＞R＞R312C．R＞R＞R321D．R＞R＞R213崇明：8．在如图所示的电路中，电源电压保持不变，电键S、S同时闭合时，12电路中（）DA．电压表V的示数不变B．电流表A的示数变大1C．电压表V示数与电流表A示数的比值不变1D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA．R＞R，U＜UAB CD ABB．R＜R，U＜UAB CD ABC．R＞R，U＞UAB CD ABD．R＜R，U＞UAB CD ABCDCDCDCD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V示数减小，V示数减小B．V示数增大，V示数增大1212和滑动变阻器 R 的位置互换，并向右移动滑动变阻器的滑片，则以下说法正确C ．V 示数减小，V 示数增大D ．V 示数增大，V 示数减小1 2 1 2徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键 S ，电路正常工 作，下列一些数据中：①电压表 V 的示数；②电压表 V 示数与电流表 A 示数的1 比值；③电压表示数 V 与电流表 A 示数的乘积；④电流表 A 示数与 A 示数的比1 值；⑤电压表示数 V 与电流表 A 示数的比值．当滑动变阻器 R 的滑片 P 向右移1 动时，变大的是 ；变小的是 ．（均选填相关数据的序号）普陀：7.在图 3 所示的电路中，电源电压保持不变，闭合电键 S ，当滑动变阻器 的滑片 P 向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数 不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数 不变VLR P S 图 3杨浦：10. 如图 5 所示的电路中，电源电压保持不变。
上海市各区2017届中考物理一模试卷按考点分类汇编 动态电路(含答案)
动态电路宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）DA ．B ．C ．D ．宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）BA ．电流表A 的示数B ．电压表V 1的示数C ．电压表V 1示数与电压表V 2示数之和D ．电压表V 2示数与电流表A 示数的比值宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）嘉定：7．如图所示的电路，电源电压不变。
闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）BA ．I A ＞I DB ．I B ＞I CC ．I A ＜I BD ．I C ＝I D闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）DA.始终变大B.始终变小C.先变大再变小D.先变小再变大闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________。
若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为____________。
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作。
若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）CR 2b A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到断开时，电路中 ①电流表A 1的示数 ．②电压表V 示数与电流表A 示数的比值 ．（均选填“变大”、“不变”或“变小”）静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）DA．只有电流表A1的示数不发生变化B．只有电压表V的示数不发生变化C．电压表V示数与电流表A2示数的比值变小D．电流表A1示数与电流表A2示数的比值变大浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）CA．R1＞R2＞R3B．R3＞R1＞R2C．R3＞R2＞R1D．R2＞R1＞R3崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）DA．电压表V的示数不变B．电流表A1的示数变大C．电压表V示数与电流表A1示数的比值不变D．电压表V示数与电流表A示数的乘积变大松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）CA．R AB＞R CD，U AB＜U CDB．R AB＜R CD，U AB＜U CDC．R AB＞R CD，U AB＞U CDD．R AB＜R CD，U AB＞U CD松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）DA．V1示数减小，V2示数减小B．V1示数增大，V2示数增大C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向右移动时，下列说法中正确的是（ ）BA.灯泡变暗，电压表示数变大B.电路消耗的总功率变小，电压表示数不变C. 灯泡变亮，电压表示数不变D. 电路消耗的总功率变大，电压表示数不变图3杨浦：10. 如图5所示的电路中，电源电压保持不变。
上海市各区2017届中考物理一模试卷按考点分类汇编 电学压轴计算专题
电学压轴计算专题（2017宝山第22题）1．如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样。
当变阻器的滑片P 移至a 端，闭合电键S 后，电流表A 的示数为0.6安。
（1）求电源电压U 。
（2）若将另一只电压表V 并联接入该电路(A 和B)、 (B 和C)、（A 和C ）中的某一部分电路两端，移动滑动变阻器R 2的滑片P 至某一处，使电压表V 的指针停留在图12所示的位置。
请指出电压表V 所有可能连接的位置，并计算出变阻器对应接入电路的阻值R 2。
（2017崇明第21题）2、在图8所示的电路中，电源电压为6阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合电键S ，电流表示数为0.2安．求： （1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某位置时，发现某个电表已达满刻度，求此时电压表和电流表的示数．（2017奉贤第22题）3、如图14所示，电源电压为18伏且不变，定值电阻R 0为5欧，将两个电压表V 1图11图8图13（a） （b ）P R 2 SAR 1和V 2分别并联接在电路的适当位置。
闭合电键记下此时两表的示数，如下表第2行所示。
然后向左移动变阻器滑片P 且使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、第5行所示。
求： （1）当电压表V 1示数为6.0伏时，通过定值电阻的电流； （2）当电压表V 2示数为13.5伏时，滑动变阻器的电阻值； （3）滑动变阻器每次减少的阻值ΔR P 及第3行两电表的示数。
（2017虹口第22题）4、在图10所示的电路中，电源电压保持不变。
① 若电阻R 1的阻值为15欧，电流表示数为0.2安，求电阻R 1两端的电压U 1和电阻R 1消耗的电功率P 1。
② 若电阻R 1的阻值未知，向右移动滑动变阻器R 2的滑片P ，每次移动时均使变阻器R 2接入电路的阻值增加10欧，电流表A 的示数分别如上表所示，求电源电压U 和R 2为（R 0＋20欧）时电流表A 的示数。

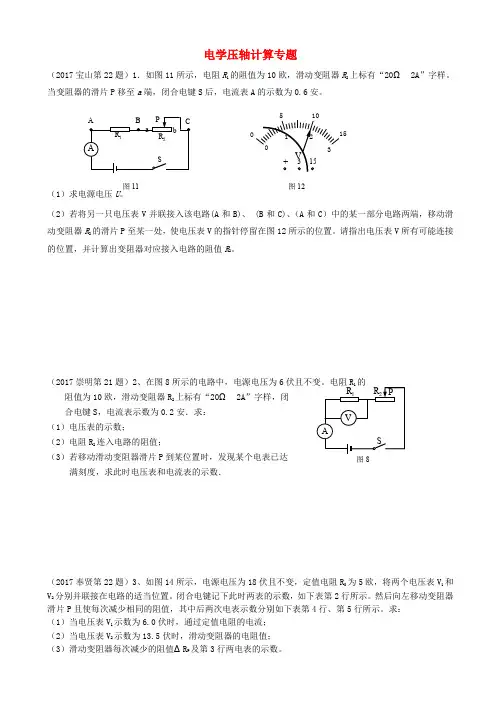

上海市各区2017届中考物理一模试卷按考点分类汇编_电学压轴计算专题-
电学压轴计算专题（2017宝山第22题）1．如图11所示，电阻R 1的阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样。
当变阻器的滑片P 移至a 端，闭合电键S 后，电流表A 的示数为0.6安。
（1）求电源电压U 。
（2）若将另一只电压表V 并联接入该电路(A 和B)、 (B 和C)、（A 和C ）中的某一部分电路两端，移动滑动变阻器R 2的滑片P 至某一处，使电压表V 的指针停留在图12所示的位置。
请指出电压表V 所有可能连接的位置，并计算出变阻器对应接入电路的阻值R 2。
（2017崇明第21题）2、在图8所示的电路中，电源电压为6阻值为10欧，滑动变阻器R 2上标有“20Ω 2A ”字样，闭合电键S ，电流表示数为0.2安．求： （1）电压表的示数；（2）电阻R 2连入电路的阻值；（3）若移动滑动变阻器滑片P 到某位置时，发现某个电表已达满刻度，求此时电压表和电流表的示数．（2017奉贤第22题）3、如图14所示，电源电压为18伏且不变，定值电阻R 0为5欧，将两个电压表V 1和V 2分别并联接在电路的适当位置。
闭合电键记下此时两表的示数，如下表第2行所示。
然后向左移动变阻器滑片P 且使每次减少相同的阻值，其中后两次电表示数分别如下表第4行、第5行所示。
求： （1）当电压表V 1示数为6.0伏时，通过定值电阻的电流； （2）当电压表V 2示数为13.5伏时，滑动变阻器的电阻值； （3）滑动变阻器每次减少的阻值ΔR P 及第3行两电表的示数。
图11图8（a ） （b ）R 1（2017虹口第22题）4、在图10所示的电路中，电源电压保持不变。
① 若电阻R 1的阻值为15欧，电流表示数为0.2安，求电阻R 1两端的电压U 1和电阻R 1消耗的电功率P 1。
② 若电阻R 1的阻值未知，向右移动滑动变阻器R 2的滑片P ，每次移动时均使变阻器R 2接入电路的阻值增加10欧，电流表A 的示数分别如上表所示，求电源电压U 和R 2为（R 0＋20欧）时电流表A 的示数。
上海市各区2017届中考物理一模试卷按考点分类汇编 电学实验
电学实验静安：26．某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：．②为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示．）上述三个方案中，能实现“多次实验，减小误差”的方案有（填序号）案Ⅲ与另两个方案相比，优点有：（写出两点即可）．（b）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电电压为6伏且保持不变，电流表、电压表规格如图所示，滑动变阻器有两种规格（分别标有“5欧3安”和“50欧1.5安”字样）．小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由．．①该实验的目的是要学会用电流表、电压表测电阻；②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时，电路不需要重新连接，操作简便；待测电阻两端的电压及通过的电流，可以在一段范围内连续变化，记录数据简便；（b）应选择标有“50欧1.5安”的滑动变阻器；理由：可使待测电阻两端的电压及通过的电流的变化范围更大，方便读数；电压表的读取取0﹣3伏，读数更准确．浦东：25．甲同学要测定导体R的电阻，乙同学要测定标有“3.5V”字样小灯L的额定电功率．他们选取了电压均为6伏的电、均标有“20Ω2A”字样的滑动变阻器及电键和导线等．但在选取电表时，发现可选择的器材中只有一个电流表和一个电压表，经讨论后两位同学各选取了一个电表．接着，他们分别将所选电表正确接入电路，并按规范步骤进行操作．（1）为了能顺利完成各自的测量任务，选取电压表的是同学．两位同学实验依据的原理（选填“相同”或“不同”）．连接电路时，电键应处于状态．（2）选取电流表的同学闭合电键时，电流表示数0.16安；移动变阻器滑片至中点位置时（即它接入电路的电阻10欧），电流表示数0.22安．选取电压表的同学闭合电键时，电压表示数2.3伏；同样将滑片移至中点位置时，电压表示数3.5伏．综合上述信息，甲同学测得R的电阻是欧，乙同学测得小灯L的额定电功率是瓦．故答案为：（1）乙；不同；断开；（2）17.4；0.875．青浦：30．小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好，所用电的电压为6伏．他先将滑片置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从4伏逐渐变小到0伏、电流表的示数从0.2安逐渐变大到0.58安．小张经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验．闭合电键后，移动变阻器的滑片到某个位置时，两个电表的示数分别如图（a）、（b）所示．根据该同学实验中观察到的现象，请将有关的数据填入表格内，并求出R的阻值．（计算电阻时，精确到0.1欧）松江：25．小王同学做“用电流表、电压表测电阻”实验，所有元件均完好．他将电（电压是1.5伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后，将电压表并联在电路中，他移动变阻器的滑片到某端点．刚闭合电键时，观察到电流表、电压表示数如图（a ）、（b ）所示．当他移动变阻器的滑片时，观察到两电表的指针向相反方向偏转．他经过思考，求出了滑动变阻器的最大阻值．他重新正确连接电路，实验步骤正确．闭合电键时，观察到电压表的示数如图（c ）所示．当他移动变阻器滑片到中点位置时，记录电流表的示数在下表中．他继续移动滑片，发现电流表示数最大为0.28安．①实验所用滑动变阻器的最大阻值为 欧；②请根据上述他重新正确连接电路时的相关信息，将下表填写完整．（电阻精确到0.1欧）徐汇：27．小徐做“用电流表、电压表测电阻”实验，现有电（电压为6伏且保持不变），待测电阻R、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好．他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为0.10～0.28安，电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，请将下表填写完整（计算电阻精确到0.1欧）．杨浦：30．小明在做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电电压不高于6伏。
上海市各区2017届中考物理一模试卷按考点分类汇编 电路计算【含答案】
电路计算宝山：22．如图1所示，电阻R1的阻值为10欧，滑动变阻器R2上标有“20Ω 2A”字样，当变阻器的滑片P 移至a端，闭合电键S后，电流表A的示数为0.6安．（1）求电源电压U．（2）若将另一只电压表V并联接入该电路（A和B）、（B和C）、（A和C）中的某一部分电路两端，移动滑动变阻器R2的滑片P至某一处，使电压表V的指针停留在图2所示的位置，请指出电压表V所有可能连接的位置，并计算出变阻器对应接入电路的阻值R2．嘉定：21．在图13（a）所示的电路中，电源电压为3伏且保持不变，电阻R1的阻值为5欧，滑动变阻器R2上标有“20 1A”字样，所用电流表的表盘如图13（b）所示。
闭合电键后，滑片P移到某一位置时，电流表示数为1安。
求：（1）通过电阻R1的电流I1。
（2）滑动变阻器R2连入电路的阻值。
（3）若电源电压可变，为使电流表A的示数能达到最大，求电源电压的最小值。
闵行：26. 在图16（a ）所示的电路中，电源电压为18伏保持不变，电阻R 2的阻值为10欧，滑动变阻器R 1标有“20 1A”字样，电流表、电压表的表盘如图 16（b ）所示。
闭合电键 S ，求：（1）在移动变阻器滑片 P 的过程中，电压表V 1 示数的最小值。
（2）如果用另一个电阻R 0 和电源 U 分别替换电阻 R 2和原来的电源，并将另一个电压表V 2 并联在电源两端。
要求通过移动滑片 P 能使三个电表偏离零刻度的角度相同。
通过计算确定不同情况下满足要求的R 0的阻值和对应电源电压U 的最大值。
图13（a ） （b ）PR 2 SAR 1黄浦：22、在图12所示的电路中，电源电压为10伏且不变。
定值电阻的阻值为10欧，滑动变阻器上标有“2A”字样。
闭合电键S①求通过的电流。
②通电10秒，求电流通过所做的功。
p③在电路安全工作的情况下，移动变阻器的滑片，电路消耗的最大功率恰为最小功率的2倍，求变阻器的最大阻值。
S青浦：24．在图（a）所示的电路中，电源电压为9伏，电阻R1的阻值为10欧，滑动变阻器R2标有“50Ω 1Α”字样．闭合电键S后，电流表A的示数如图（b）所示．①求通过电阻R1的电流I1．②求此时滑动变阻器R2连入电路的阻值．③在不损坏电路元件的情况下，求电流表示数的最大变化量△I．静安：22．在图（a）所示的电路中，电源电压保持不变．电阻R1的阻值为30欧．①闭合电键S后，电流表的示数为0.5安，求电源电压U．②现电路中有A、B、C和D四点，需将一标有“50Ω 2A”字样的滑动变阻器R2并联其中两点上，要求：闭合电键S后，在移动变阻器滑片P的过程中，电流表的指针能随之发生偏转．（a）滑动变阻器R2可以并联在电路的两点间；（b）当电流表指针位置如图（b）所示时，变阻器连入电路的阻值R2；（c）在不损坏电路元件的情况下，求电流表示数的范围．浦东：21．在图（a）所示电路中，电源电压4.5伏保持不变，变阻器上标有“10Ω 2A”字样．闭合电键S 后，电流表和电压表指针的位置分别如图（b）所示．（1）电流表示数为安，电压表示数为伏，求变阻器R2的电功率．（2）求电阻R1的阻值．（3）在电路安全工作前提下，移动变阻器滑片P，发现有一个电表示数无法达到所选量程的最大值．请判断：是表无法达到最大值，通过计算说明理由．虹口：22．在图所示的电路中，电源电压保持不变①若电阻R1的阻值为15欧，电流表示数为0.2安，求电阻R1两端的电压U1和电阻R1消耗的电功率P1．②若电阻R1的阻值未知，向右移动滑动变阻器R2的滑片P，每次移动时均使变阻器R2接入电路的阻值增加10欧，电流表A的示数分别如表所示，求电源电压U和R2为（R0+20欧）时电流表A的示数．R2的阻值电流表A的示数R00.6安R0+10欧0.4安R0+20欧崇明：21．在如图所示的电路中，电源电压为6V且不变．电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表．闭合开关S，电流表示数为0.2A．求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表和电流表中有一个已达满刻度，此时电压表和电流表的示数．解：（1）U V=U1=IR1=0.2A×10Ω=2V；（2）U2=U﹣U1=6V﹣2V=4V；R2===20Ω；（3）如果电压表量程为0～15V，电路最大电流为I===0.6A，因此电流表量程应为0～0.6A；I最大=0.6A，U V=I最大R1=0.6A×10Ω=6V＜15V此时电压表、电流表的示数分别为6V、0.6A；如果电流表选择0～0.6A量程，电压表选择0～3V量程，I最大===0.3A．此时电压表、电流表的示数分别为3V、0.3A．松江：22．在图所示的电路中，电源电压保持不变，电阻R1的阻值为20欧，滑动变阻器铭牌已模糊不清，只能辨识出标有“2A”字样．电键S闭合后，滑片移到某位置时，电流表A的示数为0.5安，电压表V2的示数为8伏．（电表量程可以改变）．①求电源电压U．②将滑动变阻器滑片P移到某处，发现电流表A的示数已达到某量程的满刻度，且各元件都能正常工作，求此时滑动变阻器连入电路的阻值．③现用R0替换R1且能使电路中的电流达到最大，电路各元件都能正常工作，求替换的R0的最大阻值．徐汇：24．在如图（a）所示电路中，电源电压为18伏且不变，电阻R1的阻值为24欧，滑动变阻器R2上标有“100欧1安字样，闭合电键S ，电流表的示数为0.5安，求：①电阻R 1两端的电压U 1；②现用电阻R 0替换电阻R 1，同时将一电压表接入电路中，且电流表选用0﹣0.6A 量程，电压表选用0﹣3V 量程，要求：在移动变阻器滑片P 的过程中，使电压表V 和电流表A 的指针均能到达图（b ）（c ）所示位置，且电路能正常工作；i ）若电压表接在ab 两点之间，求替换电阻R 0的阻值范围； ii ）若电压表接在bc 两点之间，求替换电阻R 0的阻值范围．普陀：21.在图12（a ）所示的电路中，电源电压为4伏且不变。
上海市各区2017届中考物理一模试卷按考点分类汇编 电学实验
电学实验静安：26．某小组同学做“用电流表、电压表测电阻”实验．①该实验的目的是：．②为进行多次实验，三位同学各自设计了三个不同的实验方案，简述如下表所示．）上述三个方案中，能实现“多次实验，减小误差”的方案有（填序号）案Ⅲ与另两个方案相比，优点有：（写出两点即可）．（b）小明同学根据方案Ⅲ，准备测量阻值约为20欧的电阻，实验所提供的器材齐全完好，其中：电电压为6伏且保持不变，电流表、电压表规格如图所示，滑动变阻器有两种规格（分别标有“5欧3安”和“50欧1.5安”字样）．小明对所提供两种规格的滑动变阻器，提出了问题：实验中，两种变阻器是可以随意用一个变阻器，还是其中一个更适合实验？请你根据实验的相关条件，帮助小明解决问题并简要说明理由．．①该实验的目的是要学会用电流表、电压表测电阻；②（a）Ⅰ、Ⅱ、Ⅲ；多次实验时，电路不需要重新连接，操作简便；待测电阻两端的电压及通过的电流，可以在一段范围内连续变化，记录数据简便；（b）应选择标有“50欧1.5安”的滑动变阻器；理由：可使待测电阻两端的电压及通过的电流的变化范围更大，方便读数；电压表的读取取0﹣3伏，读数更准确．浦东：25．甲同学要测定导体R的电阻，乙同学要测定标有“3.5V”字样小灯L的额定电功率．他们选取了电压均为6伏的电、均标有“20Ω2A”字样的滑动变阻器及电键和导线等．但在选取电表时，发现可选择的器材中只有一个电流表和一个电压表，经讨论后两位同学各选取了一个电表．接着，他们分别将所选电表正确接入电路，并按规范步骤进行操作．（1）为了能顺利完成各自的测量任务，选取电压表的是同学．两位同学实验依据的原理（选填“相同”或“不同”）．连接电路时，电键应处于状态．（2）选取电流表的同学闭合电键时，电流表示数0.16安；移动变阻器滑片至中点位置时（即它接入电路的电阻10欧），电流表示数0.22安．选取电压表的同学闭合电键时，电压表示数2.3伏；同样将滑片移至中点位置时，电压表示数3.5伏．综合上述信息，甲同学测得R的电阻是欧，乙同学测得小灯L的额定电功率是瓦．故答案为：（1）乙；不同；断开；（2）17.4；0.875．青浦：30．小张同学做“用电流表、电压表测电阻”的实验，实验器材齐全完好，所用电的电压为6伏．他先将滑片置于变阻器的一端，然后连接电路，闭合电键，在向变阻器另一端移动滑片的过程中，观察到电压表的示数从4伏逐渐变小到0伏、电流表的示数从0.2安逐渐变大到0.58安．小张经过思考后发现了实验操作中的不当之处，随后重新正确连接电路进行实验．闭合电键后，移动变阻器的滑片到某个位置时，两个电表的示数分别如图（a）、（b）所示．根据该同学实验中观察到的现象，请将有关的数据填入表格内，并求出R的阻值．（计算电阻时，精确到0.1欧）松江：25．小王同学做“用电流表、电压表测电阻”实验，所有元件均完好．他将电（电压是1.5伏的整数倍）、待测电阻、电流表、滑动变阻器、电键等串联后，将电压表并联在电路中，他移动变阻器的滑片到某端点．刚闭合电键时，观察到电流表、电压表示数如图（a ）、（b ）所示．当他移动变阻器的滑片时，观察到两电表的指针向相反方向偏转．他经过思考，求出了滑动变阻器的最大阻值．他重新正确连接电路，实验步骤正确．闭合电键时，观察到电压表的示数如图（c ）所示．当他移动变阻器滑片到中点位置时，记录电流表的示数在下表中．他继续移动滑片，发现电流表示数最大为0.28安．①实验所用滑动变阻器的最大阻值为 欧；②请根据上述他重新正确连接电路时的相关信息，将下表填写完整．（电阻精确到0.1欧）徐汇：27．小徐做“用电流表、电压表测电阻”实验，现有电（电压为6伏且保持不变），待测电阻R、电流表、电压表、滑动变阻器、电键及导线若干，所有元件均完好．他连接电路进行实验，闭合电键后，在移动变阻器滑片的过程中，发现电流表示数的变化范围为0.10～0.28安，电压表示数的变化范围为0～4伏；当移动变阻器滑片到某个位置时，电压表、电流表的示数分别如图（a）、（b）所示，请将下表填写完整（计算电阻精确到0.1欧）．杨浦：30．小明在做“用电流表、电压表测电阻”的实验，实验器材齐全且完好，电电压不高于6伏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
动态电路
宝山：6．在如图所示的四个电路中，电源电压相同且不变，电阻R 的阻值均相等，闭合电键S ，电流表示数不变的是（ ）D
A ．
B ．
C ．
D ．
宝山：7．闭合如图所示电路中电键S 后，在滑片P 向右移动的过程中，变大的是（ ）B
A ．电流表A 的示数
B ．电压表V 1的示数
C ．电压表V 1示数与电压表V 2示数之和
D ．电压表V 2示数与电流表A 示数的比值
宝山：12．在如图所示的电路中，变阻器连入电路的电阻线是 部分（选填“aP”、“Pb”或“ab”），当油箱中的液面下降时，电路中的电阻将 ，电表示数随之 ．（后两空均选填“变大”、“不变”或“变小”）
嘉定：7．如图所示的电路，电源电压不变.闭合开关S 后，两电阻正常工作，比较A 、B 、C 、D 四处的电流大小，其中可能正确的是（ ）B
A ．I A ＞I D
B ．I B ＞I C
C ．I A ＜I B
D ．I C ＝I D
闵行：9.如图 5 所示的电路中，电源电压保持不变，电阻R 1 的阻值为10欧，变阻器R 2上
标有“20 欧 1 安”的字样，闭合电键 S 后，在滑动变阻器的滑片从R 2的最左端向最右端移动过程中，关于电压表示数之差大小的变化情况，下列判断中正确的是（ ）
D
A.始终变大
B.始终变小
C.先变大再变小
D.先变小再变大
闵行：15.在如图 8 所示的电路中，断开电键 S ，若 a 、b 两电表都是电流表示数之比为 2:5，则电阻R1 、R 2的连接方式为____________联，电阻之比为____________.若 a 、b 两个表都是电压表，闭合电键 S 后，a 、b 两电表示数之比为
____________.
黄浦：8.在图3所示的电路中，将电压表V 正确连入电路，闭合电键s ，电路正常工作.若将滑动变阻器的滑片p 从一端移到另一瑞的过程中，电压表V 的示数变小，且始终大于零，则正确的判断是（ ）
C
R 2a b p S
A.电压表V 并联在R 1两端，滑片P 由a 端向b 端移动
B.电压表V 并联在R 1两端，滑片P 由b 端向a 端移动
C.电压表V 并联在R 2两瑞，滑片P 由a 端向b 端移动
D.电压表v 并联在R 2两瑞，滑片P 由b 端向a 端移动
青浦：13．甲、乙两导体的材料和长度相同，甲的横截面积大于乙的横截面积，则甲、乙两导体的电阻之比 1；若将它们串联在电路中时，通过甲、乙导体的电流之比 1；若将它们并联后接入电路，则甲、乙两导体两端的电压之比 1．（均选填“大于”、“等于”或“小于”）
青浦：17．如图所示的电路中，电源电压保持不变，电键S 1、S 2均闭合．当电键S 2由闭合到
断开时，电路中
①电流表A1的示数．
②电压表V示数与电流表A示数的比值．（均选填“变大”、“不变”或“变小”）
静安：7．在图所示的电路中，电源电压保持不变．闭合电键S后，当滑动变阻器R2的滑片P由中点向右端移动时（）D
A．只有电流表A1的示数不发生变化
B．只有电压表V的示数不发生变化
C．电压表V示数与电流表A2示数的比值变小
D．电流表A1示数与电流表A2示数的比值变大
浦东：15．在图所示的电路中，将两个电流表A1、A2分别正确连入电路不同位置，闭合电键S，两个电流表均有示数，且A1的示数大于A2的示数．移动滑动变阻器R1的滑片P时，观察到两个电流表的示数随之改变．
（1）电流表A1测量的是中的电流，A2测量的是中的电流．（均选填“R1支路”、“R2支路”或“干路”）
（2）若电流表A1与A2示数的比值逐渐变大，则变阻器的滑片P是在向端移动（选填“左”或“右”）．
虹口：7．在图（a）、（b）所示的电路中，电源电压相等且保持不变．闭合电键S1、S2，电流表A1、A2的示数相同；断开电键S1、S2，两电流表示数仍相同．下列关于电阻R1、R2和R3的大小关系正确的是（）C
A．R1＞R2＞R3
B．R3＞R1＞R2
C．R3＞R2＞R1
D．R2＞R1＞R3
崇明：8．在如图所示的电路中，电源电压保持不变，电键S1、S2同时闭合时，电路中（）D
A．电压表V的示数不变
B．电流表A1的示数变大
C．电压表V示数与电流表A1示数的比值不变
D．电压表V示数与电流表A示数的乘积变大
松江：6．如图所示，长度相同、横截面积不同的同种金属棒AB和CD连接在一起后接在电源两端．关于AB和CD的电阻R及两端电压U的判断，正确的是（）C
A．R AB＞R CD，U AB＜U CD
B．R AB＜R CD，U AB＜U CD
C．R AB＞R CD，U AB＞U CD
D．R AB＜R CD，U AB＞U CD
松江：8．在图所示的电路中，电源电压不变，当电键S由闭合到断开时，电压表（）D
A．V1示数减小，V2示数减小B．V1示数增大，V2示数增大
C．V1示数减小，V2示数增大D．V1示数增大，V2示数减小
徐汇：16．在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作，下列一些数据中：①电压表V的示数；②电压表V示数与电流表A1示数的比值；③电压表示数V 与电流表A示数的乘积；④电流表A1示数与A示数的比值；⑤电压表示数V与电流表A示
数的比值．当滑动变阻器R1的滑片P向右移动时，变大的是；变小的是．（均选填相关数据的序号）
普陀：7.在图3所示的电路中，电源电压保持不变，闭合电键S，当滑动变阻器的滑片P向
右移动时，下列说法中正确的是（）B
A.灯泡变暗，电压表示数变大
B.电路消耗的总功率变小，电压表示数不变
C. 灯泡变亮，电压表示数不变
D. 电路消耗的总功率变大，电压表示数不变
图3
杨浦：10. 如图5所示的电路中，电源电压保持不变.闭合电键S后，现将R1和滑动变阻器
R2的位置互换，并向右移动滑动变阻器的滑片，则以下说法正确的是（）C
A电压表示数变大，电流表示数变小
B电压表示数变小，电流表示数变小
C电压表示数不变，电流表示数变小
D断开电键S，两个电表示数都变小
杨浦：15．图7为某同学设计的高速公路收费站计重秤的原理图.该原理图中，R2为_________.
若车重表是由电流表改装而成，现将它串联在图中位置，则当车越重时，车重表的示数将__ __，若车重表是电压表改装而成的，现将它与R1并联，则当车越重时，车重表的示数将_（选
填“越大”、“不变”或“越小”）.
6．如图2所示为汽车油量表的工作电路图，其中R 是一段弧形电阻，在汽车行驶过程中电路的总电阻和油量表示数的变化情况是（ ）A
A ．总电阻变大，油量表示数变小
B ．总电阻变大，油量表示数变大
C ．总电阻变小，油量表示数变大
D ．总电阻变小，油量表示数变小
奉贤：15．如图8所示，电源电压不变.当只闭合电键S 时，三个电表中 表的示数变大（选填“A ”、“A 1”或“V”）；接着向右移动滑动变阻器滑片P 时，电压表V 示数与电流）.
图。
