自动扶梯安装施工组织设计方案
自动扶梯安装施工方案
自动扶梯和自动人行道安装施工组织方案AJDT/WI-AZ-05工程名称：建设单位：工程地址：编制: 年月日审核: 年月日批准: 年月日编制单位：沈阳安捷电梯安装有限公司目录一自动扶梯和自动人行道安装施工方案1.工程概况2.编制标准3.施工部署4.资源配置5.管理措施6.主要施工过程描述及技术要求7.调整、试验、试运行8.部分土建工程9.最终检验10.文件资料的收集11.交付过程12.补充方案：13.安装施工方案评审记录二、技术、安全交底附表1 安装工程施工进度表一、自动扶梯和自动人行道安装施工方案1 工程概况安装数量：部规格型号：工程地点：施工日期：2 编制依据根据国家标准、北京市地方标准及本公司技术规范：1)GB16899—2011《自动扶梯和人行道的制造与安装安全规范》2)GB50310—2002《电梯工程施工质量验收规范》3)BJ01—26-96 《建筑安装分项工程施工工艺规程（第八分册）电梯安装工程》4)TSG T7005-2012电梯监督检验和定期检验规则—自动扶梯与自动人行道5)DB11/419-2007电梯安装、维修作业安全规范6)DB11/420-2007电梯安装、改造、重大维修和维护保养自检规则3 施工部署3.1 工程目标3.1.1质量控制：符合上述国家标准和北京市地方标准及本企业工艺要求。
3.1.2 工期控制：天。
（同时施工）3.1.3安全保证：不出重大伤亡事故。
3.2工程管理3.2.1配合：土建工程（或钢架结构）达到电梯安装必备条件时与土建施工单位互相配合，施工进度、现场安全、交叉作业积极进行协调。
3.2.2组织机构：由公司电梯部负责该项工程施工，由项目经理和施工负责人具体组织施工。
3.2.3材料管理：由公司采购部组织采购与供应。
3.2.4临时用电：三相380 V 10 KW临时用电需向土建总承包方申请，同意后方可使用，并严格遵守公司制定的《施工现场临时用电管理制度》，安全用电。
扶梯安装组织施工方案
电梯安装组织施工方案（自动扶梯/自动人行道）编制：杨庆文审批：孙自龙德州昇威电梯工程有限公司2008-05-10发布2008-05-15实施本施工方案适用于提升高度不大于6米的自动扶梯、自动人行道的安装工程，不适用于垂直提升的电梯设备。
1 总则适用范围本工艺标准适用于提升高度不大于6米的自动扶梯、自动人行道的安装工程，不适用于垂直提升的电梯设备。
主要参考标准及规范GB 50310---2002《电梯工程施工质量验收标准》GB/T 7024---1997《电梯、自动扶梯、自动人行道术语》GB 《自动扶梯和自动人行道的制造与安装安全规范》JB/T 8545---1997《自动扶梯梯级链、附件及滚轮》《电梯与自动扶梯技术规范》学苑出版社GB 50310---2002《电梯工程施工质量验收规范》2 术语、符号术语自动扶梯escalator带有循环运动梯路向上或向下倾斜输送乘客的固定电力驱动设备。
自动人行道passenger conveyor带有循环运动走道(例如板式或带式)水平或倾斜输送乘客的固定电力驱动设备。
扶手带handrail供乘客手扶的运动部件。
梳齿板comb位于两端出入口处，为方便乘客的过渡并与梯级、踏板或胶带啮合的部件。
防夹装置deflector device使梯级与围裙板之间夹持异物的危险为最小的一种装置。
额定速度rated speed自动扶梯或自动人行道的梯级、踏板或胶带在空载情况下的运行速度，也是由制造厂商所设计确定并实际运行的速度。
倾斜角angle of inclination梯级、踏板或胶带运行方向与水平面构成的最大角度。
符号V—额定速度。
3 基本规定现场质量管理制度⒊. 具有完善的念收标准、安装工艺及施工操作规程(或施工组织设计)具有本企业制定的包含施工过程的各个工序的安装工程过程控制文件及项目质量计划。
扶梯安装工程施工质量控制制度扶梯安装前。
对施工现场应具备的施工条件勘察确认后，应进行土建交接检验，并填写书面交接记录，见附表二土建交接记录。
自动扶梯安装大修改造施工组织方案
自动扶梯安装大修改造施工组织方案一、项目背景与目标这个项目是为了提升商场内自动扶梯的使用效率与安全性，确保顾客的舒适体验。
目标是在规定的时间内完成自动扶梯的安装与大修改造，同时确保施工质量，不影响商场的正常营业。
二、施工前期准备1.招标与合同签订与商场方进行沟通，明确施工要求，进行招标工作，选择合适的施工队伍，签订合同。
2.施工队伍培训对施工人员进行专业培训，包括安全意识、施工技巧等，确保施工过程中能够严格遵守操作规程。
3.施工材料与设备准备根据施工需求，提前准备好所需的材料与设备，包括自动扶梯的零部件、维修工具等。
三、施工流程1.现场勘测对商场内的自动扶梯进行详细勘测，了解其结构、运行状态，确定需要维修和更换的部件。
2.拆除旧扶梯按照操作规程，安全、迅速地拆除旧扶梯，确保不影响商场其他区域的正常营业。
3.安装新扶梯根据设计图纸，精确安装新扶梯，确保其运行平稳、安全可靠。
4.大修改造对旧扶梯进行大修改造，包括更换磨损严重的部件、修复损坏的部分等，确保其能够恢复正常使用。
5.调试与验收安装完成后，对自动扶梯进行调试，确保各项指标达到设计要求，然后进行验收。
四、施工安全措施1.安全防护施工现场设置明显的安全警示标志，配备安全防护设施，如安全帽、防护手套等。
2.施工人员安全培训定期对施工人员进行安全培训，提高他们的安全意识，防止安全事故的发生。
3.施工现场管理加强施工现场的管理，确保施工过程中各项安全措施得到有效执行。
五、施工进度安排1.施工前期准备1个月内完成招标、合同签订、人员培训等工作。
2.施工阶段3个月内完成自动扶梯的拆除、安装、大修改造等工作。
3.调试与验收1个月内完成调试与验收工作，确保自动扶梯正常运行。
六、项目成本预算根据施工需求，制定详细的成本预算，包括材料费用、人工费用、设备租赁费用等，确保项目在预算范围内完成。
注意事项一：施工安全解决办法：施工期间，安全必须是首要考虑的。
所有施工人员必须佩戴安全装备，比如安全帽、防滑鞋和安全眼镜。
自动扶梯标准安装施工组织设计(附示意图)
扶梯安装施工组织设计（施工方案）项目名称：编制：审核：批准：电梯安装有限公司2014年 03 月06 日目录一、编制依据文件二、工程概况三、工程组织3.1人员组织3.2施工过程控制3.3施工质量管理3.4施工安全管理四、安装阶段的成品保护问题五、调试和验收六、工程竣工移交七、附件及图纸附件一自动扶梯安装工艺流程图一、编制依据：1．国家标准《电梯制造与安装安全规范》 GB7588-20032．国家标准《电梯安装验收规范》 GB10060-933．国家标准《建筑工程施工质量验收统一标准》 GB50300-20014．国家标准《电梯工程施工质量验收规范》 GB50310-20025．国家标准《电梯技术条件》 GB10058-976．国家标准《自动扶梯和自动人行道的制造与安装安全规范 GB16899-977．发包商随机提供的营业设计图纸8．产品销售合同与产品安装合同9．施工联系单及有关会议纪要10．本公司质量管理体系要求二、工程概况：工程名称：我公司将始终贯彻“顾客满意、合法经营，是我们永远恒的追求”的质量方针，严格按照公司质量管理体系的要求，精心组织、合理安排，避免发生等工、怠工现象，确保施工进度与安装质量和安全。
三、工程组织1．1施工质量管理网络图2、施工过程控制2.1自动扶梯的土建测量2.1.1常用机具钢卷尺、线坠、经纬仪（或全站仪）。
2.1.2施工条件（1）现场施工用电、照明用电必须符合国标《施工现场临时用电安全技术规范》的要求。
（2）安装口内及四周无杂物、积水。
（3）扶梯上、下支撑面预埋钢板符合图纸要求。
（4）土建单位已提供明显的水平基准线标识。
2.1.3施工方法（1）提升高度测量方法一：以上支撑面预埋钢板为上测点，下支撑面预埋钢板所在水平面为下测点，用钢卷尺测量上测点至下测点间的垂直距离。
方法二：用经纬仪或全站仪测量上、下支撑面预埋钢板间的高差。
（2）跨度测量方法一：从上支撑面预埋钢板边沿垂下一线坠，用钢卷尺测量该垂线与下支撑面预埋钢板内沿的水平距离。
自动扶梯安装施工组织设计(扶梯sun)
自动扶梯安装施工案项目名称：汽车城汽车超市工程（一期）D区编制：林审核：邦辉批准：亮亮2015年7月1日第一部分扶梯安装施工案◆扶梯安装前必须对井道进行粗测和图纸核对，检查用户供电系统是否符合要求；◆扶梯就位后，检查扶梯中心与井道中心是否平行，再调整大角钢处六角螺栓，使扶梯前沿板表面与用户标高相平，调整扶梯水平，重复调整直到驱动主轴和涨紧轴水平度达到要求为止；◆调整桁架上头部大角钢和土建预埋铁之间用铁板垫实；◆拆除盖板，准备安装玻璃，安装玻璃完毕后，调整垂直度。
◆再安装扶手导轨及扶手带，并调整扶手带涨力。
◆清理扶梯并试车。
◆调整围裙板间隙安装灯管、盖板及扶梯入口保护装置的安装（XO21NG 、STAR-P无此项）；◆整机清理，润滑并进行运行试验。
扶梯安装工作流程图：1、扶梯设备起吊和就位扶梯设备起吊和就位一般委托有资质的专业起吊运输单位完成，运输前应勘测工地的情况和运输路线。
就位前安装人员应确定扶梯安装的机头、机尾标高线和中心轴线，定位必须正确。
2、设备拼接及控制要点大提升的扶梯和人行道在运输中进行了分段，在工地现场进行拼接，拼接时应注意分段的标号，对于大提升的扶梯要求在现场拼接后再就位，拼接时注意链条的拼接，导轨的拼接（要保证导轨的接头平面度不大于0.2mm）以及桁架的拼接接头螺栓的拧紧力矩。
3．围裙板的安装及控制要点围裙板应垂直，围裙板上缘与梯级、踏板或胶带踏面之间的垂直距离不应小于25MM。
围裙板应坚固、平滑、对接缝良好。
底部护板搭接顺序应先上后下，以免机油污渗漏到底部护板下面。
3、外盖板的安装及控制要点外盖板依照盖板上的编号顺序，从下往上安装外盖板。
安装顺序依次为下曲线段外盖板、下部水平段外盖板、中间倾斜直线段外盖板、上曲线段外盖板、上部水平段外盖板。
外盖板的接头间隙要求小于0.3mm，接头处平整，盖板与围裙板，外盖板与装饰板贴合。
4、护壁板的安装及控制要点玻璃护壁板的安装应按由下而上的顺序安装。

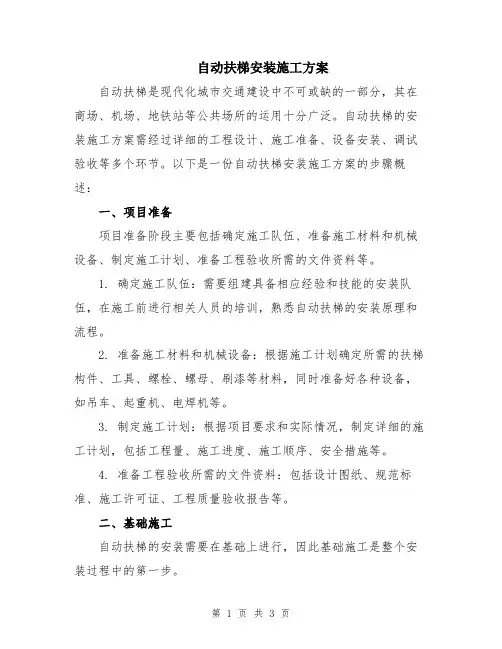

自动扶梯安装施工方案
自动扶梯安装施工方案自动扶梯是现代化城市交通建设中不可或缺的一部分，其在商场、机场、地铁站等公共场所的运用十分广泛。
自动扶梯的安装施工方案需经过详细的工程设计、施工准备、设备安装、调试验收等多个环节。
以下是一份自动扶梯安装施工方案的步骤概述：一、项目准备项目准备阶段主要包括确定施工队伍、准备施工材料和机械设备、制定施工计划、准备工程验收所需的文件资料等。
1. 确定施工队伍：需要组建具备相应经验和技能的安装队伍，在施工前进行相关人员的培训，熟悉自动扶梯的安装原理和流程。
2. 准备施工材料和机械设备：根据施工计划确定所需的扶梯构件、工具、螺栓、螺母、刷漆等材料，同时准备好各种设备，如吊车、起重机、电焊机等。
3. 制定施工计划：根据项目要求和实际情况，制定详细的施工计划，包括工程量、施工进度、施工顺序、安全措施等。
4. 准备工程验收所需的文件资料：包括设计图纸、规范标准、施工许可证、工程质量验收报告等。
二、基础施工自动扶梯的安装需要在基础上进行，因此基础施工是整个安装过程中的第一步。
1. 地下施工：首先需要在施工现场进行地面开挖，确保地下施工部分的尺寸和基础位置准确无误。
然后按照设计要求进行地下基础的浇筑。
2. 上部施工：地下基础完成后，进行地上部分的施工。
按照设计图纸上的标注，在地上进行扶梯上部的构件安装。
三、扶梯设备安装基础施工完成后，开始进行扶梯设备的安装。
1. 安装轨道和边界板：首先需要将轨道和边界板安装到基础上，确保其水平度和垂直度。
2. 安装步道链条和链轮：安装链轮和链条，并根据设计要求进行正确的张拉和固定。
3. 安装与维护人员平台：安装与维护人员平台，确保其牢固稳定。
4. 安装扶手带：安装扶手带，并进行正确的张拉和固定。
5. 安装辊子和扶手：安装辊子和扶手，保证其顺畅运行和牢固性。
6. 进行调试测试：安装完成后，进行扶梯的调试测试，在保证其安全运行的前提下进行必要的调整。
四、系统接地和电气安装1. 综合布线：将扶梯的所有电气设备进行综合布线，确保电路的可靠性和安全性。
自动扶梯安装施工方案78159
自动扶梯安装施工方案78159一、项目概述本项目商场的自动扶梯安装工程，包括安装4台自动扶梯。
本方案旨在确保自动扶梯的安装质量和施工工期。
二、施工组织机构和管理措施1.施工组织机构：项目经理负责整个工程的管理和技术指导，包括施工计划、施工组织设计、质量控制等；施工队由一支100人规模的专业安装队伍组成，包括安装工、电气工、仪表工等。
2.管理措施：制定施工计划，明确各项工作任务和进度；制定安全生产措施，确保施工过程的安全；制定质量管理措施，保证自动扶梯的安装质量；设立项目现场指挥部，协调各项工作；每日开展施工进度和质量检查，及时发现和解决问题。
三、施工工艺及步骤1.自动扶梯基础的施工步骤：（1）开挖基坑，清除土石方；（2）安装基础支架和模板；（3）浇筑混凝土基础；（4）移除支架和模板；（5）基础养护。
2.自动扶梯平台和轨道的安装步骤：（1）安装平台和轨道的支架，确保平整水平；（2）安装扶手和踏板；（3）连接扶梯链条和导轨；（4）调试扶梯的运行速度和方向；（5）检查扶梯的安全装置和防护措施。
3.自动扶梯电气设备的安装步骤：（1）布置电气线路和接线盒；（2）安装电动机和驱动系统；（3）连接电气线路，进行电气测试和调试；（4）安装楼层显示器和指示灯；（5）测试自动扶梯的运行情况，确保其正常工作。
四、安全和质量控制1.安全措施：（1）施工过程中，严格遵守国家和行业的安全生产法规；（2）施工人员必须佩戴安全帽和防护鞋，遵守安全操作规程；（3）设立警示标志，确保工地的安全通行；（4）加强安全培训，提高施工人员的安全意识。
2.质量控制：（1）采用国家标准和行业规范进行工程施工和验收；（2）严格按照施工图纸和技术要求进行安装工作；（3）验收自动扶梯各项指标，如运行速度、平整度、噪音等。
五、工期和进度计划1.施工工期：本项目自XX年XX月XX日开始，预计工期为30天。
2.进度计划：（1）制定每日工作任务，按照施工计划进行工作；（2）保证每天施工进度不低于计划进度；（3）加班加点进行施工，确保按时完成工程。
自动扶梯施工方案
自动扶梯施工方案摘要：本文介绍了自动扶梯施工的具体方案和步骤。
自动扶梯作为一种重要的交通工具，在商业中心、购物中心以及公共交通枢纽等地广泛使用。
施工方案对于保证自动扶梯的安全、高效运行至关重要。
本文将从设计、准备、施工和验收等环节详细介绍自动扶梯施工的方案。
1. 引言自动扶梯是现代社会快捷便利的交通方式之一，具有载人量大、运输速度快等优势，已成为商业中心和交通枢纽等场所不可或缺的设施。
自动扶梯的安全性和可靠性直接关系到乘客的出行安全，因此，在自动扶梯的施工过程中需确保每一个环节都严格按照设计要求进行。
2. 设计方案在设计自动扶梯施工方案时，需要考虑以下几个方面：2.1 自动扶梯的类型：直行、曲线或斜坡等；2.2 自动扶梯的长度和高度：根据实际场地进行确定；2.3 自动扶梯的载荷能力：根据预计人流量进行设计；2.4 自动扶梯的安全措施：包括急停装置、紧急撤离通道等。
3. 施工准备在施工自动扶梯前，需要进行以下准备工作：3.1 施工队伍的组建：安排有经验的专业人员进行施工；3.2 施工材料的采购：确保质量可靠的材料供应；3.3 施工设备的准备：购买或租赁适当的设备，如起重机械等；3.4 工地安全措施的落实：设立警示标识、设置安全防护措施等。
4. 施工方案4.1 地基处理：根据设计要求进行地基处理，确保地基坚实平整；4.2 钢结构的安装：根据设计图纸进行钢结构的安装工作；4.3 扶梯梯段的安装：安装扶梯梯段和扶手，确保连接牢固；4.4 电气系统的安装：安装电气设备和控制系统，保证正常运行；4.5 机房设备的安装：安装机房设备和相关管道，确保完善的运行环境；4.6 轨道的安装：安装扶梯的轨道和导向装置，确保平稳和安全运行；4.7 最后的调试和测试：对安装完成的自动扶梯进行全面的调试和测试。
5. 施工验收在施工完成后，需要进行自动扶梯的验收工作：5.1 测试运行：对自动扶梯进行各项功能测试，如运行速度、负载能力等；5.2 安全检查：对自动扶梯各个安全措施进行检查，确保符合标准；5.3 使用培训：对使用人员进行培训，使其了解和掌握自动扶梯的使用方法；5.4 缺陷整改：如有不符合的地方，及时整改；5.5 验收报告：编写自动扶梯的验收报告，记录相关情况。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动扶梯安装施工方案
安装项目名称:
电梯规格型号:
安装施工班组:
安装开工日期:
江苏天目建设集团有限公司
第一部分：扶梯安装组织与计划
1.0 安装调试资质
江苏天目建设集团有限公司具有电梯安装壹类资质，现有安装员工270余人，土建勘测工程师16人，质检工程人员10人,项目经理10人。
主要负责西奥电梯有限公司的电梯安装工作。
附：《特种设备安装安全许可证》、《资质证书》、《营业执照》复印件
2.0人员配备情况
项目经理：
项目协调：
安装班组：
说明：上述人员系我公司的骨干，曾参与过国内众多的电梯项目，具有丰富的实践经验，将在贵项目中按照各自的岗位职责，在合同履行期间提供优质的服务。
第二部分扶梯安装施工方案
◆扶梯安装前必须对井道进行粗测和图纸核对，检查用户供电系
统是否符合要求；
◆扶梯就位后，检查扶梯中心与井道中心是否平行，再调整大角
钢处六角螺栓，使扶梯前沿板表面与用户标高相平，调整扶梯水平，重复调整直到驱动主轴和涨紧轴水平度达到要求为止；
◆调整桁架上头部大角钢和土建预埋铁之间用铁板垫实；
◆拆除内盖板，准备安装玻璃，安装玻璃完毕后，调整垂直度。
◆再安装扶手导轨及扶手带，并调整扶手带涨力。
◆清理扶梯并试车。
◆调整围裙板间隙安装灯管、内盖板及扶梯入口保护装置的安装（XO21NG 、STAR-P无此项）；
◆整机清理，润滑并进行运行试验。
扶梯安装工作流程图：
第三部分工地现场安全管理
1.0 相关简介
公司的立业之本是安全生产，安全作为公司的一项根本制度摆在各种制度的首位，“安全第一”真正体现了一个企业的文化精髓。
江苏天目建设集团有限公司，以西奥电梯工地安全生产管理制度为基础，继承西奥的优良传统，并在此基础上发扬光大。
目前公司设有专门的安全部门—安全办，主要职责是处理和通报西奥公司的安全事故；监督现场工地安全；对全国人员进行安全培训；制定公司的安全生产管理制度和事故预防措施，切实推进安全化生产。
2.0装备介绍
目前我公司安装人员全部持有上岗操作证，并且对于我公司所有员工，都有一套固定的劳防用品，具体如下：具有“西奥”标志的工作服、工作帽、工作鞋、井道生命线、安全带、急救箱、灭火器、焊接防护罩等。
安装员工进场安装必须有以上用品。
在公司的安全检查过程中若发现有缺少用品，将对班组进行整改。
3.0相关制度介绍
目前公司的相关安全政策主要以西奥的《工地安全手册》为基础，并对其进行了深入和细化，电梯设备进场时使用《电梯吊装标准规范》
程序，电梯施工过程中使用《FPA标准规范》，并在适当场合使用适当程序，即进出底坑程序；进出轿顶程序；机房断电操作程序；短接线操作程序等。
4.0实施细节
在贵单位的电梯安装项目中，一方面，我公司将有一名专职安全官通过相关标准规范对工地进行安全检查，另一方面，项目经理的工作职责包括了工地现场管理（安全）于产品质量控制两方面，在贵单位的电梯施工过程中，项目经理也将依据规范对工地的安全进行检查，真正确保安全、有效施工。
5.0 安全培训
公司每月都制作“学习与生活”向公司的每位员工提供安全学习材料，以时刻警惕自身安全，并且，对于一线的安装员工，公司定期组织FPA（工地安全）培训，对于理论或实际操作不合格者将根据公司相关制度进行处罚，确保每位员工真正意识到安全的重要性。
