CAD坐标系的建立
CAD中的坐标系和坐标转换教程
CAD中的坐标系和坐标转换教程在CAD软件中，坐标系是一个非常重要的概念。
它用来定位和测量对象在二维或三维空间中的位置。
理解坐标系的概念及其转换是使用CAD软件的关键技巧之一。
在这篇文章中，我们将深入探讨CAD中的坐标系和坐标转换教程。
1. 定义坐标系在CAD软件中，一般使用笛卡尔坐标系（Cartesian coordinate system）来描述一个点的位置。
笛卡尔坐标系由三个坐标轴组成：x轴、y轴和z轴。
在二维空间中，只使用x和y轴。
坐标轴的交叉点被称为原点，通常表示为(0,0,0)。
2. 绝对坐标和相对坐标CAD中有两种常用的坐标表示方法：绝对坐标和相对坐标。
- 绝对坐标：通过直接给出点在坐标系中的位置来定义。
例如，一个点的绝对坐标可以表示为(10, 20, 5)，其中x坐标为10，y坐标为20，z坐标为5。
- 相对坐标：通过给出点到另一个点的距离和方向来定义。
例如，如果我们要将一个点从(10, 20, 5)移动到(15, 25, 7)，我们可以使用相对坐标表示为(5, 5, 2)，其中x轴方向移动了5个单位，y轴方向移动了5个单位，z轴方向移动了2个单位。
3. 坐标转换在CAD软件中，我们经常需要进行坐标转换，以便在不同坐标系之间切换或进行准确测量。
- 绝对坐标到相对坐标的转换：如果我们知道两个点的绝对坐标，我们可以计算它们之间的相对坐标。
例如，我们知道点A的绝对坐标为(10, 20, 5)，点B的绝对坐标为(15, 25, 7)，我们可以计算从点A到点B的相对坐标为(5, 5, 2)。
这对于移动或复制对象非常有用。
- 相对坐标到绝对坐标的转换：如果我们知道一个点的绝对坐标和另一个点的相对坐标，我们可以计算出第二个点的绝对坐标。
例如，我们知道点A的绝对坐标为(10, 20, 5)，点B相对于点A的坐标为(5, 5, 2)，我们可以计算出点B的绝对坐标为(15, 25, 7)。
4. 坐标的旋转和缩放除了坐标的转换，CAD软件还提供了旋转和缩放的功能。
通过cad直接点出坐标的小技巧
通过cad直接点出坐标的小技巧
1. 使用坐标输入框
CAD软件中通常都会有一个坐标输入框，可以通过该输入框直接输入坐标来实现点出坐标功能。
首先，选中需要标注的点，然后在坐标输入框中输入相应的坐标值，按下Enter键
即可完成点出坐标的操作。
这种方法非常简单直接，适用于需要精确控制坐标位置的情况。
2. 使用绘图工具
CAD软件中有各种绘图工具，比如直线工具、圆弧工具等，这些工具通常都可以指定端点坐标来完成绘图操作。
通过这些绘图工具，可以直接在绘图过程中点出坐标，非常方便快捷。
3. 使用参照对象
在CAD软件中，通常可以选择某个对象作为参照对象，然后通过该对象的坐标来点出坐标。
具体操作方法是选中参照对象，然后在需要标注的位置上右键点击，选择“参照对象”，然后就可以直接点出该对象的坐标了。
4. 使用坐标系
在CAD软件中，通常都会有坐标系工具，可以通过坐标系工具来确定特定点的坐标位置。
选中需要标注的点，然后使用坐标系工具来确定该点的坐标位置，非常方便快捷。
5. 使用辅助线
在CAD软件中，可以使用辅助线来帮助确定坐标位置。
选中需要标注的点，然后通过绘
制辅助线的方式来确定该点的坐标位置，非常实用。
总结来说，通过CAD直接点出坐标的小技巧有很多种，以上只是其中一部分。
不同的场
景和需要可能适合不同的方法，因此在实际操作中可以根据具体情况选择合适的方法来实
现点出坐标的操作。
希望以上介绍的小技巧可以对大家在CAD软件中点出坐标时有所帮助。

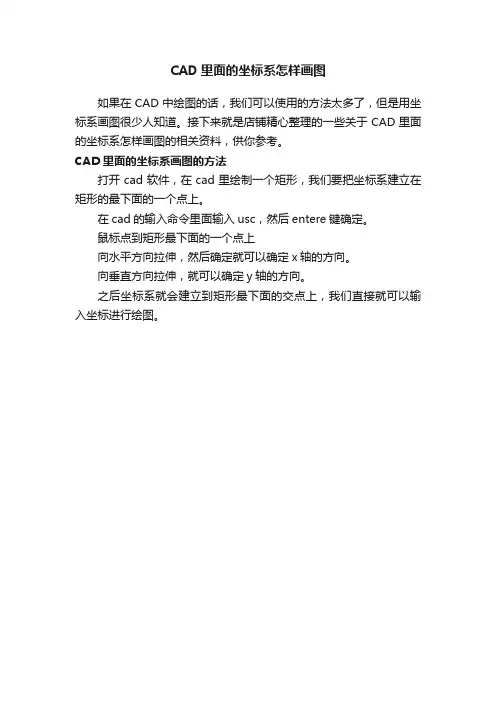

CAD里面的坐标系怎样画图
CAD里面的坐标系怎样画图
如果在CAD中绘图的话，我们可以使用的方法太多了，但是用坐标系画图很少人知道。
接下来就是店铺精心整理的一些关于CAD里面的坐标系怎样画图的相关资料，供你参考。
CAD里面的坐标系画图的方法
打开cad软件，在cad里绘制一个矩形，我们要把坐标系建立在矩形的最下面的一个点上。
在cad的输入命令里面输入usc，然后entere键确定。
鼠标点到矩形最下面的一个点上
向水平方向拉伸，然后确定就可以确定x轴的方向。
向垂直方向拉伸，就可以确定y轴的方向。
之后坐标系就会建立到矩形最下面的交点上，我们直接就可以输入坐标进行绘图。
cad中怎么标注坐标点
cad中怎么标注坐标点
cad中如何标注坐标点其实非常简单，大家只需要知道坐标是什么就好了。
下面店铺告诉大家cad中怎么标注坐标点，一起来学习吧。
cad中标注坐标点的方法一
以A(3934023.475,495715.674)，B(3926619.74,495404.801)为公路线性区域的起终点为例，坐标系原点宜建立在区域的中间位置。
第一步：输入命令UCS回车，出现提示，在后面输入坐标原点位置(-495400，-3930400,，0)回车(注：在CAD中输入时不带括号)。
第二步：会弹出提示输入X轴上一点，在提示后输入(495700,0,0)回车。
第三步：会弹出提示输入XY平面上一点，在提示后输入(0,3934000,0)回车坐标系建立成功希望对你能有所帮助。
cad中标注坐标点的方法二
这里以CAD2014版本为例，进行坐标的输入。
第一个方式是相对直角坐标，所谓相对直角坐标，是相对于参照点的一个点的直角坐标系的坐标。
如图所示，有A、B两点，这里相对B点，输入另外一个点(20,30)。
点击“直线”绘图工具，激活绘图命令。
使用捕捉，捕捉到需要参照的点，如这里的B点。
这时候要求输入下一点，一般来说，很多都是一些直角的输入，故这里给大家介绍最简单方便的，想使用鼠标移动捕捉线到需要做点的方向，然后直接输入一个长度，如200，点击“回车键”即可。
这样就最为迅速的画出了一条线。
cad中该怎么输入坐标点
cad中该怎么输入坐标点
CAD中的坐标非常重要，那么大家知道cad中该怎么输入坐标点吗?下面是店铺整理的cad中该怎么输入坐标点的方法，希望能给大家解答。
cad中输入坐标点的方法：
以A(3934023.475,495715.674)，B(3926619.74,495404.801)为公路线性区域的起终点为例，坐标系原点宜建立在区域的中间位置。
第一步：输入命令UCS回车，出现提示，在后面输入坐标原点位置(-495400，-3930400,，0)回车(注：在CAD中输入时不带括号)。
第二步：会弹出提示输入X轴上一点，在提示后输入(495700,0,0)回车。
第三步：会弹出提示输入XY平面上一点，在提示后输入(0,3934000,0)回车坐标系建立成功希望对你能有所帮助。
CAD中的坐标系使用方法
CAD中的坐标系使用方法在CAD软件中，坐标系是非常重要的工具，它能够帮助我们准确地定位和绘制图形。
本文将介绍CAD中坐标系的使用方法，帮助读者更好地掌握CAD软件。
1. 常用坐标系类型在CAD软件中，常用的坐标系类型有三种：世界坐标系（WCS）、用户坐标系（UCS）和对象坐标系（OCS）。
世界坐标系是CAD系统的全局坐标系，它是CAD系统的默认坐标系。
它的原点通常位于绘图空间的左下角，可以通过命令"WCS"来切换到世界坐标系。
用户坐标系是由用户自己定义的坐标系，它可以根据需要设置在任意位置和方向。
用户坐标系的原点可以在绘图空间内的任意位置，可以通过命令"UCS"来设置用户坐标系。
对象坐标系是相对于对象而言的坐标系，每个对象都有独立的坐标系。
对象坐标系可以通过命令"OCS"来设置和切换。
2. 切换坐标系在CAD软件中，我们可以通过不同的命令和方法来切换坐标系。
切换到世界坐标系：可以通过命令"WCS"或者点击工具栏上的世界坐标系图标来切换到世界坐标系。
设置用户坐标系：可以通过命令"UCS"或者点击工具栏上的用户坐标系图标来设置用户坐标系。
在设置用户坐标系时，可以选择三点法、原点法或者面法来确定坐标系的位置和方向。
切换对象坐标系：可以通过命令"OCS"或者点击工具栏上的对象坐标系图标来切换到对象坐标系。
3. 使用坐标系在CAD软件中，使用坐标系可以帮助我们更准确地绘制和编辑图形。
使用世界坐标系：当需要进行常规绘图操作时，可以使用世界坐标系。
在使用世界坐标系时，我们可以直接输入绝对坐标或者使用相对坐标。
使用用户坐标系：当需要在特定角度或者特定位置上进行绘图时，可以使用用户坐标系。
用户坐标系可以帮助我们更方便地定位和绘制图形。
使用对象坐标系：当需要对对象进行编辑和变换时，可以使用对象坐标系。
在CAD中进行装配图设计的要点
在CAD中进行装配图设计的要点装配图是指将各个零部件按照一定的规则进行组合和安装的图纸，在工程设计中起到了非常重要的作用。
而在CAD软件中进行装配图设计时，有一些要点需要注意，以确保设计的准确性和可行性。
1. 零件的准备在进行装配图设计之前，首先需要准备好各个零件的CAD文件。
这些文件应该包括每个零件的尺寸、形状、材料和特征等信息。
确保每个零件的CAD文件都是准确的和完整的，以避免在设计过程中出现错误和问题。
2. 坐标系的建立在CAD软件中进行装配图设计时，需要建立一个统一的坐标系，以确保各个零件之间的位置关系准确。
可以选择一个合适的参考点或参考面作为坐标系的原点，然后按照各个零件的位置将它们放置在正确的位置上。
3. 零件的组装在CAD软件中进行装配图设计时，需要将各个零件按照设计要求进行组装。
可以使用CAD软件提供的组装工具，将零件逐个添加到装配图中，并调整它们的位置和角度，确保它们能够正确地组装在一起。
4. 关系的设置在进行装配图设计时，需要设置各个零件之间的关系，以确保它们能够在装配过程中正确地配合和运动。
可以使用CAD软件提供的关系工具，设置零件之间的约束和连接关系，如平行、垂直、相交等。
这样可以保证装配图设计的合理性和可行性。
5. 动态模拟在进行装配图设计时，可以使用CAD软件提供的动态模拟功能，对装配过程进行模拟和测试。
这样可以在设计阶段发现潜在的问题和错误，并及时进行修正和优化。
通过动态模拟可以直观地了解零件之间的运动轨迹和行为，以确保装配图设计的准确性和可靠性。
6. 绘制详图在进行装配图设计时，需要绘制详图，以展示各个零件的细节和装配方式。
可以使用CAD软件提供的绘图工具，绘制出每个零件的详细图纸，并标注尺寸、形状和特征等信息。
这样可以使装配图设计更加清晰和易于理解。
7. 文件的保存和管理在进行装配图设计时，需要注意文件的保存和管理。
每个零件的CAD文件和装配图文件应该按照一定的规则进行命名和分类，以方便后续的查找和使用。
CAD软件中的坐标系选择与应用方法
CAD软件中的坐标系选择与应用方法在CAD软件中，坐标系的选择与应用是一个非常重要的环节。
正确的选择和应用坐标系可以帮助我们更快速、准确地完成设计工作。
下面将介绍一些常见的坐标系选择方法以及其应用技巧。
一、世界坐标系与用户坐标系在CAD软件中，我们通常会涉及两种坐标系，即世界坐标系和用户坐标系。
世界坐标系是软件默认的坐标系，它是一个绝对固定的坐标系，用于确定物体或图形在场景中的位置和方向。
在设计过程中，我们通常会使用世界坐标系来定位物体的绝对位置。
用户坐标系是由用户定义的坐标系，它是相对于世界坐标系而言的。
通过定义用户坐标系，我们可以更方便地进行设计。
在用户坐标系中，我们可以定义原点、坐标轴的方向和单位长度。
通过使用用户坐标系，我们可以更直观地进行设计，并且可以在不同坐标系之间进行转换。
二、选择坐标系的方法在CAD软件中，我们可以通过以下几种方法来选择坐标系：1. 相对坐标系：相对坐标系是基于用户当前位置建立的坐标系。
我们可以通过相对于当前位置的偏移量来确定一个点的位置。
在CAD软件中，相对坐标一般是以“@”符号开头的数字表示的。
例如，在绘制一个矩形时，我们可以输入命令“REC”并指定一个角点的相对坐标，如“@5,5”，表示相对于当前位置向右移动5个单位，向上移动5个单位。
2. 绝对坐标系：绝对坐标系是基于世界坐标系建立的坐标系。
我们可以通过输入绝对坐标来确定一个点的位置。
在CAD软件中，绝对坐标一般是以“X，Y”表示的，其中X代表水平方向的坐标，Y代表垂直方向的坐标。
例如，在绘制一个矩形时，我们可以输入命令“REC”并指定两个角点的绝对坐标，如“0,0”和“10,10”，表示矩形的一个角点位于世界坐标系原点（0,0），另一个角点位于水平方向上10个单位、垂直方向上10个单位的位置。
3. 极坐标系：极坐标系是一种通过极径和极角来确定一个点位置的坐标系。
极径是指点到原点的距离，极角是指点在平面上与一个参考轴之间的夹角。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《骆驼集团股份有限公司保安管理制度》（编号：LX
如何建立自己的坐标系
1、点工具，再点新建USC（W）然后再点圆点，再点图纸上的坐
标点；
2、点工具，再点新建USC（W）然后把鼠标指针放在图纸上的点，
不要点击，直接输入坐标，先输入Y向坐标，再输X向坐标，要记得在前边加负号，X与Y向坐标值中间用逗号分开，，输入完成后，会出现加锁标志，然后点直线，在输入第二坐标（先输入Y 向坐标，再输X向坐标。
不需要加负号），按回车键，会出现一个点，在点基础上随便画一条直线。
3、全选图纸，然后点旋转，点第一点，然后输入R，按回车键，
再点第一点，拉至第二点，然后拉至与直线的点，点击就好了。
先在图上任意选定一点，比如一条线段的端点然后，天正菜单中，符号标注，坐标标注按S进行设置点用户坐标系，进行精度设置和标注方式然后点取图上选定的那个点，输入坐标，注意，一般地形图中的城市坐标系的X和Y 是和我们cad中翻过来的，也就是你已知的X要按照Y输入，已知的Y要按照X输入经过以上操作，正确的坐标系就建立了，可以标注任意点
