浅谈视频安防监控系统
视频安防监控系统
系统类型
视频安防监控系统类型基本上可以分为两种，一种是本地独立工作，不支持络传输、远程络监控的监控系统。 这种视频安防监控系统通常适用于内部应用，监控端和被监控端都需要固定好地点，早期的视频安防监控系统普 遍是这种类型。另一种既可本地独立工作，也可联协同工作，特点是支持远程络监控，只要有密码有联计算机， 随时随地可以进行安防监控，以络人为代表。 系统术语
03 系统类型 05 设计规范
目录
02 组成部分 04 构成模式 06 优势
视频安防监控系统（VSCS，video surveillance & control system ）是利用视频技术探测、监视设防区 域并实时显示、记录现场图像的电子系统或络。
基于21世纪的电视模式（PAL彩色制式，CCIR黑白制式 625行，2:1隔行扫描），所需的大约为6MHz或更高 带宽的基带信号。
3.可靠性与稳定性
系统应采用成熟的技术和可靠的设备，对关键设备有备份或冗余措施。系统软件有维护保障能力和较强的容 错及系统恢复能力，以保证系统稳定运行的时间尽可能长，一旦系统发生故障时能尽快修复或恢复。
4.
感谢观看
优势
系统组成
系统特性
图1视频安防监控系统的优势 典型的电视监控系统主要由前端设备和后端设备这两大部分组成，前端设备 通常由摄像机、手动或电动镜头、云台、防护罩、监听器、报警探测器和多功能解码器等部件组成，它们各司其 职，并通过有线、无线或光纤传输媒介与中心控制系统的各种设备建立相应的。在实际的电视监控系统中，这些 前端设备不一定同时使用，但实现监控现场图像采集的摄像机和镜头是必不可少的。后端设备可进一步分为中心 控制设备和分控制设备。
构成模式
根据使用目的、保护范围、信息传输方式，控制方式等的不同，视频安防监控系统可有多种构成模式。
浅谈视频监控系统的现状及发展趋势
浅谈视频监控系统的现状及发展趋势视频监控系统是一种利用摄像头等设备对特定区域进行实时监控和录像的技术手段。
随着科技的发展和社会的进步，视频监控系统已经成为了现代社会中不可或缺的一部分，应用范围也越来越广泛。
在城市的道路交通、商业街区、机场、车站等公共场所，以及企业、学校、住宅小区等私人场所，都可以看到视频监控系统的身影。
视频监控系统的存在，不仅能够提高社会治安水平，减少犯罪事件的发生，还能够为各行各业提供更加便捷、高效的管理手段。
一、视频监控系统的现状1. 技术水平不断提高随着科技的发展，视频监控系统的技术水平不断提高。
例如高清晰度的摄像头、智能分析软件、远程监控技术等，都使得视频监控系统的功能更加强大，监控效果也更加清晰和准确。
这些先进技术的应用，使得视频监控系统在安防领域和其他行业中都有着广泛的应用价值。
2. 应用范围不断拓展随着社会的进步和人们对安全问题的重视，视频监控系统的应用范围也不断拓展。
除了传统的公共场所和企业、学校等固定场所，视频监控系统还被应用到了交通领域、城市管理、环境监测等多个领域。
例如在交通领域，视频监控系统可以实时监测道路交通状况，协助交警部门处理交通事故和违法行为。
在城市管理中，视频监控系统可以用来监测城市环境、垃圾处理等情况，为城市管理提供数据支持。
3. 安全隐患需重视尽管视频监控系统在社会管理和安全防范中发挥了重要作用，但其安全隐患也需要引起重视。
近年来，网络攻击、隐私泄露等问题频频发生，给视频监控系统的安全性提出了更高的要求。
要加强视频监控系统的网络和数据安全，提高系统的抗攻击能力，保护用户的隐私和信息安全。
1. 智能化发展随着人工智能技术的不断发展和应用，视频监控系统也将朝着智能化方向发展。
智能监控系统可以通过人脸识别、行为分析、智能检测等技术手段，实现对目标的自动识别和分析，从而极大地提高监控系统的效率和准确性。
这种智能化监控系统将成为未来发展的主流趋势，为安防领域和各行各业提供更加高效、智能的监控解决方案。
安防监控系统简介
安防监控系统简介安防监控系统简介1·系统概述安防监控系统是一种集视频监控、入侵报警、门禁控制、消防报警等功能于一体的综合安全保障系统。
本文将详细介绍安防监控系统的组成结构、功能模块以及各个模块的作用。
2·系统组成2·1 视频监控模块视频监控模块是安防监控系统的核心模块，它包括监控摄像头、视频录像设备和视频监控中心。
监控摄像头用于获取现场的实时视频画面，视频录像设备用于存储和管理视频录像，视频监控中心用于监控和管理各个摄像头的画面。
2·2 入侵报警模块入侵报警模块用于监测和报警非法入侵行为。
它包括红外探测器、门磁、玻璃破碎探测器等设备，当这些设备检测到异常情况时，会立即发送报警信号给报警主机，同时触发相关的报警动作。
2·3 门禁控制模块门禁控制模块用于管理和控制出入口的开启和关闭。
它包括门禁读卡器、电子门锁、门禁控制器等设备，只有通过授权的身份可以进入被保护区域，其他人员将被拒绝进入。
2·4 消防报警模块消防报警模块用于监测和报警火灾、烟雾等火灾风险。
它包括烟雾探测器、温度探测器、声光报警器等设备，当这些设备检测到火灾风险时，会立即发送报警信号给报警主机，同时触发相关的报警动作。
3·系统功能3·1 实时监控安防监控系统可以实时展示被监控区域的视频画面，用户可以通过视频监控中心观看实时画面，实时掌握被监控区域的情况。
3·2 远程查看安防监控系统支持远程查看功能，用户可以通过互联网或移动设备远程查看被监控区域的视频画面，提高了监控的灵活性和便捷性。
3·3 报警通知当系统检测到异常情况或报警事件时，会立即发送报警通知给相关人员，包括短信、邮件、方式等多种形式，保障及时响应和处理。
3·4 数据存储和管理安防监控系统可以将录像和报警事件等数据进行存储和管理，用户可以通过系统进行数据的查询、回放和备份，方便了数据的管理和使用。
视频安防监控系统
视频安防监控系统在当今社会，安全问题日益受到人们的关注，视频安防监控系统作为一种重要的安全防范手段，已经广泛应用于各个领域，如公共场所、企业、住宅小区等。
它就像一双不知疲倦的眼睛，时刻守护着我们的生活和工作环境，为我们提供了一份安心和保障。
视频安防监控系统主要由前端设备、传输设备、控制设备和显示设备这四个部分组成。
前端设备包括摄像机、镜头、防护罩等，它们就像是系统的“触角”，负责采集现场的图像和声音信息。
摄像机的种类繁多，有固定摄像机、云台摄像机、半球摄像机等，不同类型的摄像机适用于不同的场景。
比如，在需要大范围监控的场所，如广场、停车场等，通常会使用云台摄像机，可以通过远程控制来调整拍摄角度；而在室内环境，如办公室、走廊等，半球摄像机则因其美观、隐蔽的特点而被广泛应用。
传输设备则是将前端设备采集到的信息传输到控制设备和显示设备的“桥梁”。
常见的传输方式有有线传输和无线传输。
有线传输稳定性高、带宽大，但布线成本较高；无线传输则具有安装方便、灵活性强的优点，但容易受到干扰，传输距离也有限制。
在实际应用中，会根据具体情况选择合适的传输方式，或者将两者结合使用，以达到最佳的传输效果。
控制设备是整个系统的“大脑”，负责对前端设备进行控制和管理，以及对图像和声音信息进行处理和存储。
通过控制设备，可以实现对摄像机的远程控制，如变焦、聚焦、光圈调整等，还可以设置报警联动、录像计划等功能。
控制设备的性能直接影响着整个系统的运行效率和稳定性，因此在选择时需要综合考虑其处理能力、存储容量、兼容性等因素。
显示设备则是将监控画面呈现给用户的“窗口”，常见的有监视器、显示器、大屏幕拼接墙等。
显示设备的分辨率、色彩还原度、对比度等参数会影响监控画面的质量，从而影响用户对监控情况的判断。
视频安防监控系统的工作原理其实并不复杂。
前端设备采集到的图像和声音信息经过编码处理后，通过传输设备传输到控制设备。
控制设备对这些信息进行解码、处理和存储，并将需要显示的画面输出到显示设备上。

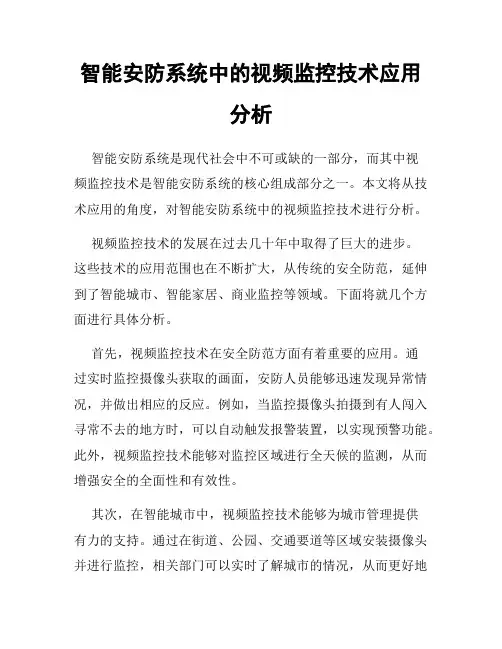

智能安防系统中的视频监控技术应用分析
智能安防系统中的视频监控技术应用分析智能安防系统是现代社会中不可或缺的一部分，而其中视频监控技术是智能安防系统的核心组成部分之一。
本文将从技术应用的角度，对智能安防系统中的视频监控技术进行分析。
视频监控技术的发展在过去几十年中取得了巨大的进步。
这些技术的应用范围也在不断扩大，从传统的安全防范，延伸到了智能城市、智能家居、商业监控等领域。
下面将就几个方面进行具体分析。
首先，视频监控技术在安全防范方面有着重要的应用。
通过实时监控摄像头获取的画面，安防人员能够迅速发现异常情况，并做出相应的反应。
例如，当监控摄像头拍摄到有人闯入寻常不去的地方时，可以自动触发报警装置，以实现预警功能。
此外，视频监控技术能够对监控区域进行全天候的监测，从而增强安全的全面性和有效性。
其次，在智能城市中，视频监控技术能够为城市管理提供有力的支持。
通过在街道、公园、交通要道等区域安装摄像头并进行监控，相关部门可以实时了解城市的情况，从而更好地进行资源调配和安全管理。
例如，交通部门可以根据监控画面了解交通拥堵情况，及时调整交通信号灯的配时；城管部门可以通过监控画面了解垃圾处理情况，及时作出相关措施。
视频监控技术的应用将城市管理的效率提升到一个新的水平，推进了智能城市的建设。
第三，视频监控技术在智能家居中也发挥着重要作用。
随着物联网技术的快速发展，家庭中的各种设备与网络的连接变得更加智能化。
通过安装智能摄像头，家庭成员可以远程查看家中的实时情况，保证家庭安全。
此外，家中的智能摄像头还可以与其他智能设备如智能门锁、智能家电等相连，形成一个智能家居系统。
例如，当智能摄像头检测到有人入侵时，可以自动触发智能门锁锁门，向家庭成员发出警报，确保家庭的安全。
最后，在商业监控领域，视频监控技术也有广泛的应用。
商场、银行、办公楼等地需要进行24小时的监控，以确保安全和防范突发事件。
通过使用高清摄像头和智能分析算法，商业监控系统能够实时准确地监测和识别人员动态，预防盗窃、携带危险物品等违法行为。

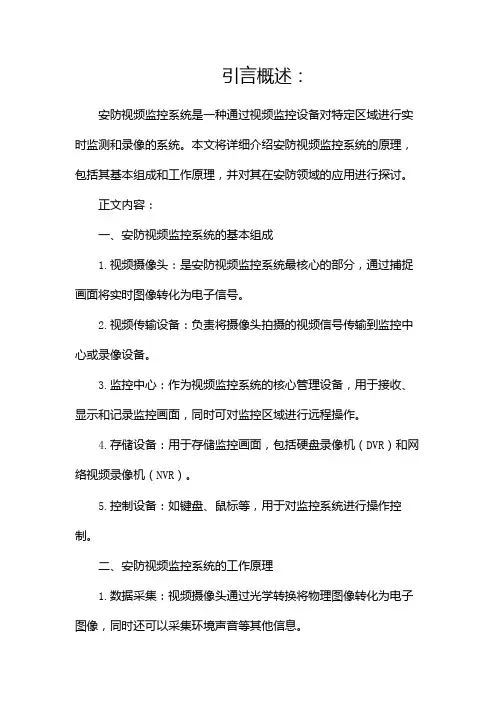

安防视频监控系统原理
引言概述：安防视频监控系统是一种通过视频监控设备对特定区域进行实时监测和录像的系统。
本文将详细介绍安防视频监控系统的原理，包括其基本组成和工作原理，并对其在安防领域的应用进行探讨。
正文内容：一、安防视频监控系统的基本组成1.视频摄像头：是安防视频监控系统最核心的部分，通过捕捉画面将实时图像转化为电子信号。
2.视频传输设备：负责将摄像头拍摄的视频信号传输到监控中心或录像设备。
3.监控中心：作为视频监控系统的核心管理设备，用于接收、显示和记录监控画面，同时可对监控区域进行远程操作。
4.存储设备：用于存储监控画面，包括硬盘录像机（DVR）和网络视频录像机（NVR）。
5.控制设备：如键盘、鼠标等，用于对监控系统进行操作控制。
二、安防视频监控系统的工作原理1.数据采集：视频摄像头通过光学转换将物理图像转化为电子图像，同时还可以采集环境声音等其他信息。
2.信号传输：视频传输设备通过有线或无线方式将采集到的视频信号传输到监控中心。
3.视频处理：监控中心对接收到的视频信号进行处理，包括图像增强、色彩处理、分辨率调整等操作。
4.监控与回放：监控中心显示和记录监控图像，并提供实时监控和回放功能，方便对监控区域的管理和查看。
5.报警与联动：监控中心可根据预设规则对异常情况进行报警，并与其他安防设备实现联动，如自动启动警报器、发送警报信息等。
三、安防视频监控系统的小点详细阐述1.摄像头选择：根据监控区域的特点选择合适的摄像头类型和参数，如室内摄像头、室外摄像头、固定摄像头、云台摄像头等。
2.视频传输方式：有线传输和无线传输是常见的两种视频传输方式，根据实际需求选择合适的传输方式。
3.存储设备容量：根据监控需求和数据保存时间确定存储设备的容量大小，以确保足够的录像存储空间。
4.图像处理算法：监控中心通常会应用一些图像处理算法，如运动检测、人脸识别等，提高安防监控的效果和准确性。
5.系统安全性：加强安防视频监控系统的安全性，采取合适的加密措施，防止未经授权的访问和数据泄露。
安防监控系统的原理与作用
安防监控系统的原理与作用安防监控系统是一种通过使用摄像头、传感器、录像设备等技术手段，对特定区域进行实时监控和录像的系统。
它可以帮助我们实现对公共场所、住宅区、商业区等地方的安全管理和监控。
本文将介绍安防监控系统的原理和作用。
一、原理安防监控系统的原理主要包括以下几个方面：1. 摄像头：安防监控系统通过安装摄像头来实现对特定区域的监控。
摄像头可以将实时画面传输到监控中心或者录像设备上，以便后续的查看和分析。
2. 传感器：安防监控系统还可以通过安装传感器来实现对特定事件的监测。
传感器可以检测到人员进入、离开、移动等行为，并将这些信息传输到监控中心。
3. 录像设备：安防监控系统通常会配备录像设备，用于将摄像头拍摄到的画面进行录制。
录像设备可以将录制的视频保存在硬盘或者其他存储介质上，以便后续的查看和分析。
4. 监控中心：安防监控系统的监控中心是系统的核心部分，它可以接收摄像头和传感器传输的信息，并对这些信息进行处理和分析。
监控中心可以实时显示监控画面，同时也可以对录像进行回放和分析。
二、作用安防监控系统的作用主要体现在以下几个方面：1. 预防犯罪：安防监控系统可以通过实时监控和录像功能，对公共场所、住宅区、商业区等地方进行全天候的监控。
一旦发生犯罪行为，监控系统可以及时发现并提供证据，有助于犯罪的预防和打击。
2. 保护财产：安防监控系统可以对商业区、仓库、停车场等地方进行监控，防止财产被盗或者损坏。
一旦发生异常情况，监控系统可以及时报警，提醒相关人员采取措施。
3. 提高安全性：安防监控系统可以提高公共场所、住宅区等地方的安全性。
通过监控系统的存在，可以有效地防止恶意破坏、火灾等事故的发生，保障人员的生命安全。
4. 辅助调查：安防监控系统可以提供重要的证据，帮助警方进行案件调查和破案工作。
监控系统可以提供犯罪嫌疑人的画面、行为轨迹等信息，为案件的侦破提供有力支持。
5. 提升管理效率：安防监控系统可以对员工的工作状态进行监控，提高管理效率。
安防监控系统详解
未来完全IP视频监控系统IPVS： 全IP视频监控系统与前面两种方案相比存在显著区别。该系统优势是摄像机内置Web服务器，并直接提供以太网端口。这些摄像机生成JPEG或MPEG4数据文件，可供任何经授权客户机从网络中任何位置访问、监视、记录并打印，而不是生成连续模拟视频信号形式图像。
监控系统适用场所包括：政府机关、电力电信、监狱、军队、银行、金库、超市、商场、宾馆、小区、学校、办公楼、道路监控等。
监控系统适用场所
安防情书
亲爱的**： 好多天没有看到你了，你的身影就像硬盘录像机后面BNC接触不良一样，一帧一帧的在我心里跳跃，黑夜里，我就像一只红外摄像机，努力的寻找你，虽然我的眼睛是红外灯，虽然我的脑袋是嗡嗡响的万向云台，但还是因为漆黑一片看不见你的踪迹。 于是邀来我的好同伴外号叫（百米红外酷哥）来到身旁，在他使出吃奶的力气帮助下，终于可以非常吃力的迷迷糊糊的看到你了，你站在一个雪花纷飞的美景里，是如此的把我迷倒。 回想起我们的相识，当我们的双眼对射的那一刹那，我们终于打开了彼此常闭的心门，像一幅门磁一般紧紧的吸引到了一起，你的出现就像一个万能解码器，解开了我心中爱恋的枷锁。 独自回家，打开频闪灯想给你写首诗，却不想停了电，打开UPS，却发现忘了充电。其实没什么好写的，只想告诉你我爱你，但心里又像横了一个道闸一样难以开口，只是怕你读不懂我的协议。 你的喜怒哀乐，像一台四画面分割器一样在我心里切换个不停，那是在切我的心啊！只想着警号里能传来你美妙的声音，想像着你对着监听头说话的样子，你留给我一个个固定的镜头，印在我的脑海。 宁愿我是一个云台，你是一个矩阵，控制着我的上下左右，宁愿我是一台主机，你是一个键盘，收入支出完全由你编程。 怕你家失火，我送了你100个烟感，怕你煤气中毒，我送了你200个气感，怕你感冒发烧，我送了你300个温感，亲爱的，我不知道还有什么能给你，除了安防器材，我什么都没有，你还会爱我吗？ 如果我是投光器，我将投给你我真挚的爱，那么就请你做一个受光器吧，接受我深深的祝福！在这个二月十四即将来临的时刻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
沈平
• 一、引言 • 随着安全监控系统在银行、交通、工厂、库房、小区 管理中的迅速普及应用，监控系统设备集成度高，耐压水 平低，对电磁环境要求严格等特点，因雷击破坏的可能性 就大大增加了。其后果可能会使整个安防监控系统运行失 灵，并造成一定的经济损失。近几年，来我们防雷中心开 雷击证明的也日益增多。 为了对安全监控系统采取有效的防雷保护措施，保障 监控系统正常可靠的运行，首先应明确监控系统遭受雷击 损害的主要原因以及雷电可能的侵入途径，尤其是雷击损 坏较为严重的室外监控设备，在分析其损坏原因的基础上， 正确选择和使用监控系统设备的防雷保护装置，以及研究 和探讨信号、电源线路的布放、屏蔽及接地方式等。
• 3、终端设备的防雷 • 在CCTV系统中，监控室的防雷最为重要，应从直击雷防护、 雷电波侵入、等电位连接和电涌保护多方面进行。 • 监控室所在建筑物应有防直击雷的避雷针、避雷带或避雷 网。其防直击雷措施应符合GB50057－94中有关直击雷保 护的规定。 • 进入监控室的各种金属管线应接到防感应雷的接地装置上。 架空电缆线直接引入时，在入户处应加装避雷器，并将线 缆金属外护层及自承钢索接到接地装置上。 • 监控室内应设置一等电位连接母线（或金属板），该等电 位连接母线应与建筑物防雷接地、PE线、设备保护地、防 静电地等连接到一起防止危险的电位差。各种电涌保护器 （避雷器）的接地线应以最直和最短的距离与等电位连接 母排进行电气连接。由于有80％雷击高电位是从电源线侵 入的，为保证设备安全，一般电源上应设置三级避雷保护。 在视频传输线、信号控制线，入侵报警信号线进入前端设 备之前或进入中心控制台前应加装相应的避雷保护器。
•
摄像机的电源一般使用AC220V或DC12V。摄像机由 直流变压器供电的，单相电源避雷器应串联或并联在直流 变压器前端，如直流电源传输距离大于15米，则摄像机端 还应串接低压直流避雷器。 信号线传输距离长，耐压水平低，极易感应雷电流而 损坏设备，为了将雷电流从信号传输线传导入地，信号过 电压保护器须快速响应，在设计信号传输线的保护时必须 考虑信号的传输速率、信号电平，启动电压以及雷电通量 等参数。 室外的前端设备应有良好的接地，接地电阻小于4Ω， 高土壤电阻率地区可放宽至 <10Ω。
• 2、 安防监控系统雷害成因 • 直击雷：雷电直接击在露天的摄像机上造成设备损坏； 雷电直接击在架空线缆上造成线缆熔断。 • 雷电波侵入：CCTV的电源线、信号传输或进入监控 室的金属管线到雷击或被雷电感应时，雷电波沿这些金属 导线侵入设备，造成电位差使设备损坏. • 雷电感应：当雷击避雷针时，在引下线周围会产生很 强的瞬变电磁场。处在电磁场中的监控设备和传输线路会 感应出较大的电动势。这现象叫电磁感应。当有带电的雷 云出现时，在雷云下面的建筑物和传输线路上都会感应出 与雷云相反的电荷。这种感应电荷在低压架空线路上可达 100kv，信号线路上可40－60kv。这种现象叫静电感应。 电磁感应和静电感应称为感应雷，又叫二次雷。它对设备 的损害没有直击雷来的猛然，但它要比直击雷发生的机率 大得多。
• 良好的接地是防雷中至关重要的一环。接地电阻值越小过 电压值越低。监控中心采用专用接地装置时，其接地电阻 不得大于4Ω 。采用综合接地网时，其接地电阻不得大于
1Ω 。 • 外场摄像机的直击雷防护系统、线缆的屏蔽系统、监控机 房的等电位连接系统及配电系统和信号系统的方雷电电磁 脉冲（SPD)。
• 二、 监视系统的组成及雷害成因 • 1、电视监控系统（Closed Circait Televisiow,简称 CCTV），一般由以下三部分组成： • 前端部分：主要由黑白（彩色）摄像机、镜头、云台、防 护罩、支架等组成。 • 传输部分：使用同轴电缆、电线、多芯线采取架空、地埋 或沿墙敷设等方式传输视频、音频或控制信号等。 • 终端部分：主要由画面分割器、监视器、控制设备等组成。 • 易受雷击部位 外场摄像机、监视器、监控主机、统的综合防雷直击雷的防护: 1、前端设备的防雷 前端设备有室外和室内安装两种情况，安装在室内的 设备一般不会遭受直击雷击，但需考虑防止雷电过电压对 设备的侵害，而室外的设备则同时需考虑防止直击雷 击。 前端设备如摄像头应置于接闪器（避雷针或其它接闪 导体）有效保护范围之内。当摄像机独立架设时，避雷针 最好距摄像机3－4米的距离。如有困难避雷针也可以架设 在摄像机的支撑杆上，引下线可直接利用金属杆本身或选 用Φ 8的镀锌圆钢。为防止电磁感应，沿杆引上摄像机的 电源线和信号线应穿金属管屏蔽。为防止雷电波沿线路侵 入前端设备，应在设备前的每条线路上加装合适的避雷器， 如电源线（220V或DC12V）、视频线、信号线和云台控 制线。
• 2、 传输线路的防雷 监控系统的传输线路主要是传输信号线和电源线。室 外摄像机的电源可从终端设备处引入，也可从监视点附近 的电源引入。 控制信号传输线和报警信号传输线一般选用芯屏蔽软 线，架设（或敷设）在前端与终端之间。 传输线埋地敷设并不能阻止雷击设备的发生，大量的 事实显示，雷击造成埋地线缆故障，大约占总故障的30％ 左右，即使雷击比较远的地方，也仍然会有部分雷电流流 入电缆。所以采用带屏蔽层的线缆或线缆穿钢管埋地敷设， 保持钢管的电气连通。对防护电磁干扰和电磁感应非常有 效，这主要是由于金属管的屏蔽作用和雷电流的集肤效应。 如电缆全程穿金属管有困难时，可在电缆进入终端和前端 设备前穿金属管埋地引入，但埋地长度不得小于15米，在 入户端将电缆金属外皮、钢管同防雷接地装置相连。
