示波器中碰到的常见问题示波器使用中的常见问题1．开机后，示波器黑屏怎么办？所谓黑屏，就是示波器的荧光屏看起来没有任何光点，好像没有开机一样。
造成这种现象的主要原因有以下几种：1）示波器的辉度不合适示波器辉度被调整而引起黑屏的现象一般出现于，上次使用者由于测试需要降低了辉度（比如在昏暗的灯光下，过强的辉度会刺眼）；教师在考核学生时，故意将示波器辉度调整为最小；维修者的习惯性操作。
但是，这个问题不容忽视，当出现黑屏时，首先检查辉度旋钮，并将其拧到最大，是一个良好的习惯。
2）示波器没有触发扫描辉度合适的情况下，仍然可能出现黑屏。
当示波器的触发方式为常态（Normal），如果输入通道没有接入有效信号，或者接入的信号幅度没有达到设定电平（Level），将不会引起X轴偏转板上锯齿波的产生。
在多数情况下，荧光屏的左边（以观察者为基准）将会出现一个不移动的光点。
但是，如果此时X轴基准位置（X_Position）不正确，将使得此光点不出现在屏幕上。
这也就造成了黑屏。
解决的方法就是让示波器出现扫描线。
因为，X_Position可以将一个光点移出屏幕，但是却无法将宽达8cm左右的扫描线整个移出。
将触发方式选择为自动触发（Auto）就可以让示波器产生扫描线。
（参见 1.1.2中第6个问题）3）示波器Y基线位置（Y_Position）不合适如果示波器的Y轴基线位置不合适，即便产生扫描线，也有可能使得扫描线处于屏幕的上方或者下方，仍然可能出现黑屏。
这种情况下，通过旋转Y_Position旋钮，可以很快找回扫描线，而消除黑屏。
4）不合适的被测信号通过上述分析，可以得出，消除黑屏的一般步骤是：旋转辉度至最大（保证辉度正常）→将触发方式设为自动（保证扫描线产生）→将X位置旋钮旋至中间→满幅度调整Y_Position（找回扫描线）。
但是，即便此时，也有可能仍然黑屏。
当被测信号是一种特殊信号，也有可能让观察者难以看到，而误认为是黑屏。
示波器知识百问

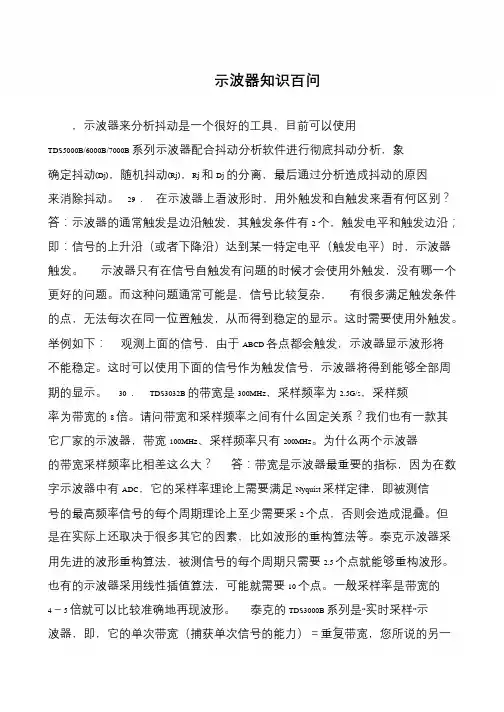

示波器知识百问，示波器来分析抖动是一个很好的工具，目前可以使用TDS5000B/6000B/7000B 系列示波器配合抖动分析软件进行彻底抖动分析，象确定抖动(Dj)，随机抖动(Rj)，Rj 和Dj 的分离，最后通过分析造成抖动的原因来消除抖动。
29．在示波器上看波形时，用外触发和自触发来看有何区别？答：示波器的通常触发是边沿触发，其触发条件有2 个，触发电平和触发边沿；即：信号的上升沿（或者下降沿）达到某一特定电平（触发电平）时，示波器触发。
示波器只有在信号自触发有问题的时候才会使用外触发，没有哪一个更好的问题。
而这种问题通常可能是，信号比较复杂，有很多满足触发条件的点，无法每次在同一位置触发，从而得到稳定的显示。
这时需要使用外触发。
举例如下：观测上面的信号，由于ABCD 各点都会触发，示波器显示波形将不能稳定。
这时可以使用下面的信号作为触发信号，示波器将得到能够全部周期的显示。
30．TDS3032B 的带宽是300MHz，采样频率为2.5G/s，采样频率为带宽的8 倍。
请问带宽和采样频率之间有什么固定关系？我们也有一款其它厂家的示波器，带宽100MHz、采样频率只有200MHz。
为什么两个示波器的带宽采样频率比相差这么大？答：带宽是示波器最重要的指标，因为在数字示波器中有ADC，它的采样率理论上需要满足Nyquist 采样定律，即被测信号的最高频率信号的每个周期理论上至少需要采2 个点，否则会造成混叠。
但是在实际上还取决于很多其它的因素，比如波形的重构算法等。
泰克示波器采用先进的波形重构算法，被测信号的每个周期只需要2.5 个点就能够重构波形。
也有的示波器采用线性插值算法，可能就需要10 个点。
一般采样率是带宽的4－5 倍就可以比较准确地再现波形。
泰克的TDS3000B 系列是“实时采样”示波器，即，它的单次带宽（捕获单次信号的能力）＝重复带宽，您所说的另一。
示波器知识百问

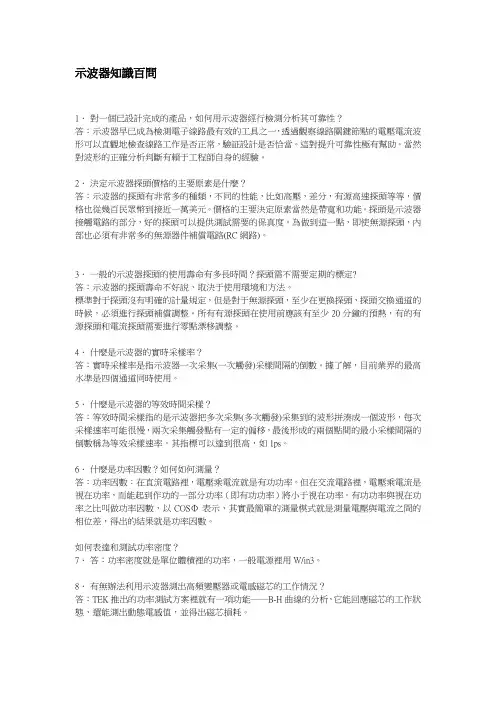

示波器知識百問1〃對一個已設計完成的產品，如何用示波器經行檢測分析其可靠性？答︰示波器早已成為檢測電子線路最有效的工具之一，透過觀察線路關鍵節點的電壓電流波形可以直觀地檢查線路工作是否正常，驗証設計是否恰當。
這對提升可靠性極有幫助。
當然對波形的正確分析判斷有賴于工程師自身的經驗。
2〃決定示波器探頭價格的主要原素是什麼？答︰示波器的探頭有非常多的種類，不同的性能，比如高壓，差分，有源高速探頭等等，價格也從幾百民眾幣到接近一萬美元。
價格的主要決定原素當然是帶寬和功能。
探頭是示波器接觸電路的部分，好的探頭可以提供測詴需要的保真度。
為做到這一點，即使無源探頭，內部也必頇有非常多的無源器件補償電路(RC網路)。
3〃一般的示波器探頭的使用壽命有多長時間？探頭需不需要定期的標定?答︰示波器的探頭壽命不好說，取決于使用環境和方法。
標準對于探頭沒有明確的計量規定，但是對于無源探頭，至少在更換探頭，探頭交換通道的時候，必頇進行探頭補償調整。
所有有源探頭在使用前應該有至少20分鐘的預熱，有的有源探頭和電流探頭需要進行零點漂移調整。
4〃什麼是示波器的實時采樣率？答︰實時采樣率是指示波器一次采集(一次觸發)采樣間隔的倒數。
據了解，目前業界的最高水準是四個通道同時使用。
5〃什麼是示波器的等效時間采樣？答︰等效時間采樣指的是示波器把多次采集(多次觸發)采集到的波形拼湊成一個波形，每次采樣速率可能很慢，兩次采集觸發點有一定的偏移，最後形成的兩個點間的最小采樣間隔的倒數稱為等效采樣速率。
其指標可以達到很高，如1ps。
6〃什麼是功率因數？如何如何測量？答︰功率因數︰在直流電路裡，電壓乘電流就是有功功率。
但在交流電路裡，電壓乘電流是視在功率，而能起到作功的一部分功率（即有功功率）將小于視在功率。
有功功率與視在功率之比叫做功率因數，以COSΦ表示，其實最簡單的測量模式就是測量電壓與電流之間的相位差，得出的結果就是功率因數。
如何表達和測詴功率密度？7〃答︰功率密度就是單位體積裡的功率，一般電源裡用W/in3。
12项示波器疑问的回答及维护和修理保养
12项示波器疑问的回答及维护和修理保养12项示波器疑问的回答1、示波器最值钱的指标是什么？带宽，档次级别参数，提升带宽对成本的提升也是档次级别。
2、采样率要多高才能充分？一般来说采样率是带宽的5倍即可，比如200M带宽的示波器，配1G采样率就可以了。
努力探求更高的采样率无非为了抓小毛刺，但是这些高频毛刺在带宽层已经被滤掉了，更高的采样率并不能带来很好的收益。
3、一般触发和自动触发有什么区分？Normal：一般（标准）触发，必需有充分条件的触发事件才会采样波形；Auto：自动触发，在等待一段时间后，若没有符合条件的触发事件显现，则会强制触发并采样波形；由于触发位置是随机的，往往会导致波形显示不稳定。
假如显现上述情况，请使用Normal模式。
4、如何捕获不能确定条件的异常信号？可以使用模板触发来捕获。
当模板触发打开之后，模板其实是作为一个图层来的，它会不断地检测是否有波形会碰触到模板的区域，当有波形触碰到模板时，就会检测到一个信号，进而就会把它过滤，显示出来。
5、示波器的通道是否隔离？示波器的通道不是隔离的；示波器的地与大地相连，不能直接与零线相连；加了隔离变压器的确可以直接测量220V市电，但不是推举的做法，最安全正确的做法应是使用差分探头。
6、测电压示波器和万用表哪个准？通用示波器的垂直辨别率是8bit。
测量精度跟垂直辨别率及垂直档位有关。
万用表的精度高多了，六位半万用表ADC可达24bit，手持表也远不止8位，万用表测得的电压值更可信。
7、示波器探头X1档位X10档位有什么区分？核心有两点：衰减带宽不同，X1档位信号幅值不衰减，X10档位信号衰减为原来的特别之一；带宽不同，X1档位带宽只有10M左右，而X10档位带宽在250M 左右。
8、一般的示波器探头需不需要定期的标定？标准对于探头没有明确的计量规定，但是对于无源探头，至少在更换探头，探头交换通道的时候，必需进行探头补偿调整。
9、决议示波器探头价格紧要因素是什么？价格的紧要决议因素当然是带宽和功能。
关于示波器的问题集锦
关于示波器的问题集锦示波器是一种用途十分广泛的电子测量仪器。
它能把肉眼看不见的电信号变换成看得见的图象，便于人们研究各种电现象的变化过程。
在使用过程中我们也会遇到很多问题，那今天我们就来小小的普及一下示波器的知识吧！1.如何判断示波器的采样率是否足够？要了解示波器选择的采样率是否足够，首先要先了解采样过程。
采样是将连续模拟信号转换为离散数字信号的过程，采样率就是离散数字信号的采样时间间隔。
采样最基本的遵循是奈奎斯特定理。
示波器的采样率反映的是示波器能够捕获被测信号细节的分辨程度。
采样率越高，单位时间内对被测波形捕获的点数就越多，最后显示的波形就越接近真实被测信号。
根据以上理论，就能清楚的知道，选择示波器的采样率，要明确知道我们所要关注的被测信号的细节达到什么程度，并且结合带宽（信号上升时间）来判断选取示波器的采样率。
一般情况下，采样率是带宽的4~5倍就能比较准确的显示波形。
某位安捷伦员工提供的资料是：对高斯频响示波器，其采样率应该是带宽的4倍或以上，对最大平坦度频响示波器，其采样率应该是带宽的2.5倍或以上。
另外，并不一定是采样率越高，测量精度越高。
这是因为采样率较高的情况下，要做到采样等间距不是件容易的事情，在有些情况下，情况正好相反。
2.示波器带宽通常是指模拟带宽，那么示波器带宽越高越好吗，如何选择带宽呢？选择示波器的带宽取决于你所测量的信号频率以及波形状态。
选择示波器的带宽，我们首先要明白如何确定示波器的带宽足够。
我们通常认为一个高速信号，要么是频率高，要么是它的上升时间非常快。
那么我们可以认为通过被测信号频率和信号上升时间，可以得出选择示波器的带宽。
若对于正弦信号，示波器带宽是被测正弦信号频率的3~5倍；若对于方波或者其它一些快速上升沿信号，其所需要的示波器带宽=0.35/Tr，Tr是10%~90%的上升时。
示波器最常被问到的九个问题
示波器最常被问到的九个问题
1、致远示波器一共有几个型号？有什么差别？
目前ZDS2000系列示波器一共有6个型号，包括4款200M带宽示波器和2 款100M带宽示波器。
后缀Plus的示波器存储深度为250M，同时标配
CAN、LIN、FLEXRAY、CAN-FD解码；
不带Plus的示波器存储深度为112M，标配CAN、LIN、FLEXRAY解码，不带CAN-FD；
100M带宽示波器存储深度均为56M，不标配
CAN、LIN、FLEXRAY、CAN-FD解码。
2、存储深度如此重要，是不是所有测量状态下都选择250M存储深度？
不是。
大存储深度保证了观测长时间波形依然不失真，但存储深度选择并非越大越好。
过大的存储深度会降低示波器运行速度，因此我们更推荐使用自动存储深度。
这样示波器根据可以自动调配存储。
3、为什么示波器协议解码有时候解码不成功？
理论上来讲，只要波形能够准确捕获，解码是一定不会出错的。
请按照如下步骤检查：
请确认协议类型，协议参数是否一一对应上。
如果这里对应上了，再去调整合适的时基，尽量使屏幕上出现一帧完整的信号。
（示波器解码是基于屏幕抽点，如果屏幕内不足一帧，则有可能解码失败）
特殊情况下，可能需要调整解码阈值。
4、参数测量界面占用太多的屏幕空间如何处理？。
示波器基本知识自测
示波器基本知识培训考核之一
姓名：电话: Email: 得分：
1，示波器的五大基本功能是：、、、、。
2，示波器的第一指标是、第一关系式是、第一局限性是、
3，示波器的水平轴一般是格，垂直轴是格。
4，示波器的“带宽”有带宽，带宽，带宽。
5．示波器的模拟带宽是如何定义的？选择示波器的带宽时应考虑哪些因素？
6，如何判断当前的采样率是否足够？
7，在捕获PCI-E Gen2信号时，假设我们固定采样率为40GS/s，为了能分析出30KHz 左右的扩频时钟（要求屏幕上能分析出两个以上完整周期的扩频时钟），需要将示波器的时基设置为多少？对应的示波器的存储深度至少需要多少？
8,在捕获PCI-E Gen2信号时，根据规范要求分析的100万个UI的眼图。
假设我们固定采样率为40GS/s，对应的存储深度需要多少？
9，调节示波器垂直灵敏度时应注意什么？
10，使用Sinx/x插值方式时应注意什么？
11，示波器触发的作用是什么？
12，和触发相关的五个名词是触发源、、、、。
13，Auto触发和Normal触发有什么区别？
14，对于下面的信号，用什么触发方式能稳定触发？
15，什么叫模拟余辉? 使用模拟余辉有什么好处？
16，直方图设置菜单中，buffer的含义是、BIN的含义是。
17，如何测量屏幕上显示的波形的局部范围内的参数大小？
18, 抖动追踪的水平轴和垂直轴分别是什么含义?
19，简述传统的眼图形成方法的原理，这种眼图形成方法有哪些缺点？
20，力科的连续比特位的眼图形成方法有哪些优点？。
示波器练习题
示波器练习题一、选择题1. 示波器的主要用途是什么？A. 测量电压B. 测量电阻C. 测量电流D. 观察和分析电信号波形2. 以下哪个参数不是示波器的基本参数？A. 带宽B. 采样率C. 存储深度D. 电源电压3. 示波器的触发方式有哪些？A. 正常触发B. 单次触发C. 交替触发D. 所有选项4. 以下哪个不是示波器的探头类型？A. 无源探头B. 有源探头C. 差分探头D. 电流探头5. 示波器的垂直灵敏度调节影响的是：A. 波形的垂直位置B. 波形的放大倍数C. 波形的水平位置D. 波形的频率二、填空题1. 示波器的______是用来控制波形在屏幕上显示的时间长度。
2. 示波器的水平扫描速度调节影响的是波形的______。
3. 示波器的触发电平是用来确定波形______的点。
4. 通过示波器的______功能，可以测量电信号的频率。
5. 为了减少测量误差，通常使用示波器的______探头进行测量。
三、判断题1. 示波器的带宽越高，能够测量的信号频率越低。
（对/错）2. 示波器的采样率是指单位时间内采样点的数量，与测量精度无关。
（对/错）3. 示波器的触发模式设置为单次触发时，每触发一次就会显示一次波形。
（对/错）4. 示波器的垂直偏移旋钮可以用来改变波形的垂直位置。
（对/错）5. 示波器的探头衰减比通常有1:1和10:1两种，10:1的探头能够测量更高的电压。
（对/错）四、简答题1. 简述示波器的触发同步功能的作用。
2. 描述如何使用示波器测量电信号的周期。
3. 说明示波器的存储深度对测量的影响。
五、计算题1. 已知某示波器的采样率为1GSa/s，存储深度为1k点，计算该示波器能够记录的最大时间长度。
2. 如果某信号的频率为1MHz，使用上述示波器测量，计算能够显示的信号周期数。
六、实践题1. 假设你正在使用一台示波器测量一个周期性信号，请描述你将如何设置示波器的参数以获得最佳的波形显示效果。
