无极灯路灯
LVD无极灯介绍
无极灯无极灯无极灯分高频无级灯和低频无级灯，其发光原理基本一样，但也有很大区别。
两者之间的主要区别是：1) 工作频率高频无极灯：2.65MHz, 即2713.6 KHz低频无极灯：230Hz 和140KHz无极灯的发展方向就是更低的频率，更长的寿命。
国内已有企业生产140K低频无极灯，这已经走在了世界前列。
2）光效低频无极灯在保证显色指数Ra=80的情况下：高频无极灯的光效一般都在70Lm/W。
低频无极灯的光效一般都在75Lm/W。
功率越高光效越高但是在同等功率的高频无极灯比低频无极灯光效高3）功率高频无极灯的功率范围：15W-200W低频无极灯的功率范围：15W-400W4）灯的形状高频无极灯：球形、柱形、螺口分体灯、小功率螺口一体灯。
低频无极灯：球形、环形、矩形、以及小功率螺口一体灯。
5）EMI电磁干扰无极灯产品无论高频低频均可通过电磁干扰检测。
无极灯是应用功率电子学，等离子体学，磁性材料学等领域最新科技成果研制开发出来的高新技术产品。
有长寿命、高光效、高显色性的特点。
产品原理无极灯由高频发生器、耦合器和灯泡三部分组成。
它是通过高频发生器的电磁场以感应的方式耦合到灯内，使灯泡内的气体雪崩电离，形成等离子体。
等离子受激原子返回基态时辐射出紫外线。
灯泡内壁的荧光粉受到紫外线激发产生可见光。
产品特点1、灯泡内无灯丝、无电极，产品使用寿命达60000小时以上。
2、发光效率高，高频无极灯70Lm/W，低频无极灯75Lm/W。
3、显色指数达80以上，采用优质三基色荧光粉，颜色不失真。
4、宽电压工作，电压在185V-255V可正常工作。
5、高频工作频率为2.65MHz，低频工作频率为230Hz，安全没有频闪效应6、光衰小，20000小时后光通维持率可达80%7、瞬时启动再启动时间均小于0.5秒8、启动温度低，适应温度范围大，零下25度，均可正常启动和工作。
9、功率因数可高达0.95以上。
10、安全可靠性，绿色环保、真正实现免维护、免更换。
常见路灯：LED、无极灯、钠灯性能分析比较
对比项目
LED路灯
无极灯
高压钠灯
光源光效
70-90lm/W
65-80lm/W
120lm/W
光源可见光转换效率
高
高
低
二次光学特性
集中定向光源，发光角度可控性高，光照品质高，光源利用效率高。
散射非定向光源，发光角度不可控，靠光学反射提高光源利用效率，受发光特性局限。
很低，<80℃，
很高，>350℃
节电性能
优越：120W可替换250W钠灯；180W可替换400W钠灯
优越：120W可替换250W钠灯；200W可替换400W钠灯
差，250W钠灯实际功耗可达330W,400W钠灯实际功耗可达500W
电费成本
只有钠灯的40%
只有钠灯的40%
很耗电
维护成本
5年内可免维护
5年内可免维护
80以上，优
23-60，较差
色温K
2700-6500K
2700-6500K
1950-2500K
电源类型
稳压恒流源
高性能电子镇流器
主要为电感镇流器
电源寿命
3万小时以上
பைடு நூலகம்2万小时
可使用10年以上
频闪
无频闪
无频闪
有频闪
眩光
无
无
有眩光刺眼
启动特性
可频繁热启动
可频繁热启动
不能热启动，频繁启动光源容易损坏
灯温
很低，<60℃，
散射非定向光源，发光角度不可控，靠光学反射提高光源利用效率受，发光特性局限。
光源寿命H
5万-10万小时以上
6万-10万小时
LVD型感应无极灯城市夜景照明的新选择
LVD型感应无极灯城市夜景照明的新选择城市夜间的科学照明，不但可以美化城市面貌，树立城市形象，同时也能保证人们的生活安全和方便，延长经济活动的时间，是城市现代化发展所必需的。
目前城市夜景照明可以选用的产品很多，从道路照明普遍采用的高压钠灯，到体育场馆、休闲广场泛光照明采用的金属卤化物灯，再到建筑装饰用的荧光灯、霓虹灯、ＬＥＤ等，这些产品的性能都在不断提高，但不可避免地都存在这样或那样的问题有待解决。
比如钠灯的低显色性能，光谱过于集中在黄色区域，在夜间照明的亮度条件下，人眼中间视觉主导视觉，虽然它的光效很高，但照明的效果值得商榷；金卤灯虽然光效和显色性能都不错，但它在性能的稳定性上一直不尽如人意，它和高压钠灯一样要达到最大亮度需要一定的时间，热启动非常困难；荧光灯、霓虹灯这些低气压光源一方面功率做不大，另一方面体积过于庞大，和灯具的配合存在问题。
而所有的这些光源作为城市夜景照明所面临的共同问题是它们的寿命都不太长，这在夜景照明中是非常严重的。
不单是光源上花费的成本增大了，我们知道，夜景照明中大部分光源的安装位置都比较高，替换和维护费用也相当高，因此城市夜景照明的特殊性要求光源不但要有好的光电性能，而且还要求它的寿命必须足够长。
无极灯正好符合这个要求，下文我们将结合ＬＶＤ型感应无极灯介绍它的原理和用于城市夜景照明中的优越性。
１、ＬＶＤ型感应无极灯在城市夜景照明中的优越性ＬＶＤ型感应无极灯具有高光效、高显色性能、高功率因数、长寿命、可调光等特点，因此能广泛应用于城市夜景照明，它的优越性主要体现在以下几个方面：１．１光效高ＬＶＤ型电磁感应灯目前已经形成了从２０～２００Ｗ的系列产品，而且光效能达到８０ｌｍ／Ｗ以上，因此它可以适应用于城市夜景照明的各种场所。
从建筑物的泛光照明，到城市的装饰照明；从信号和指示照明，到道路街道的照明；ＬＶＤ型电磁感应灯都能发挥重大作用，不但能够达到照度的要求，而且能节约大量电能。

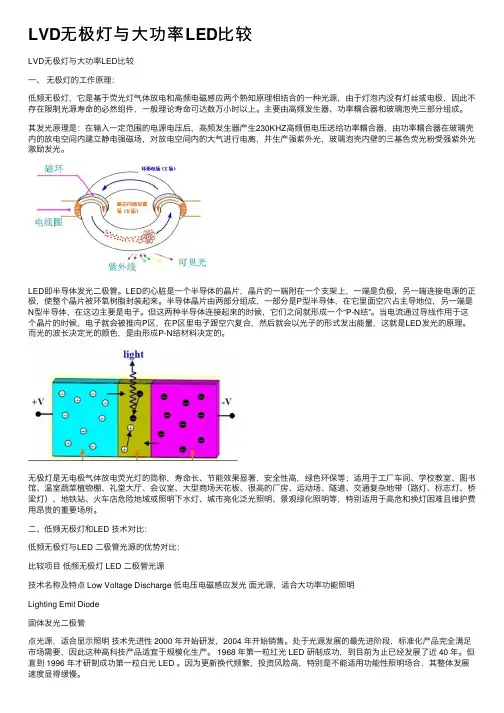

LVD无极灯与大功率LED比较
LVD⽆极灯与⼤功率LED⽐较LVD⽆极灯与⼤功率LED⽐较⼀、⽆极灯的⼯作原理：低频⽆极灯，它是基于荧光灯⽓体放电和⾼频电磁感应两个熟知原理相结合的⼀种光源，由于灯泡内没有灯丝或电极，因此不存在限制光源寿命的必然组件，⼀般理论寿命可达数万⼩时以上。
主要由⾼频发⽣器、功率耦合器和玻璃泡壳三部分组成。
其发光原理是：在输⼊⼀定范围的电源电压后，⾼频发⽣器产⽣230KHZ⾼频恒电压送给功率耦合器，由功率耦合器在玻璃壳内的放电空间内建⽴静电强磁场，对放电空间内的⼤⽓进⾏电离，并⽣产强紫外光，玻璃泡壳内壁的三基⾊荧光粉受强紫外光激励发光。
LED即半导体发光⼆极管。
LED的⼼脏是⼀个半导体的晶⽚，晶⽚的⼀端附在⼀个⽀架上，⼀端是负极，另⼀端连接电源的正极，使整个晶⽚被环氧树脂封装起来。
半导体晶⽚由两部分组成，⼀部分是P型半导体，在它⾥⾯空⽳占主导地位，另⼀端是N型半导体，在这边主要是电⼦。
但这两种半导体连接起来的时候，它们之间就形成⼀个“P-N结”。
当电流通过导线作⽤于这个晶⽚的时候，电⼦就会被推向P区，在P区⾥电⼦跟空⽳复合，然后就会以光⼦的形式发出能量，这就是LED发光的原理。
⽽光的波长决定光的颜⾊，是由形成P-N结材料决定的。
⽆极灯是⽆电极⽓体放电荧光灯的简称，寿命长、节能效果显著，安全性⾼，绿⾊环保等；适⽤于⼯⼚车间、学校教室、图书馆、温室蔬菜植物棚、礼堂⼤厅、会议室、⼤型商场天花板、很⾼的⼚房、运动场、隧道、交通复杂地带（路灯、标志灯、桥梁灯）、地铁站、⽕车店危险地域或照明下⽔灯、城市亮化泛光照明、景观绿化照明等，特别适⽤于⾼危和换灯困难且维护费⽤昂贵的重要场所。
⼆、低频⽆极灯和LED 技术对⽐：低频⽆极灯与LED ⼆极管光源的优势对⽐：⽐较项⽬低频⽆极灯 LED ⼆极管光源技术名称及特点 Low Voltage Discharge 低电压电磁感应发光⾯光源，适合⼤功率功能照明Lighting Emit Diode固体发光⼆极管点光源，适合显⽰照明技术先进性 2000 年开始研发，2004 年开始销售。

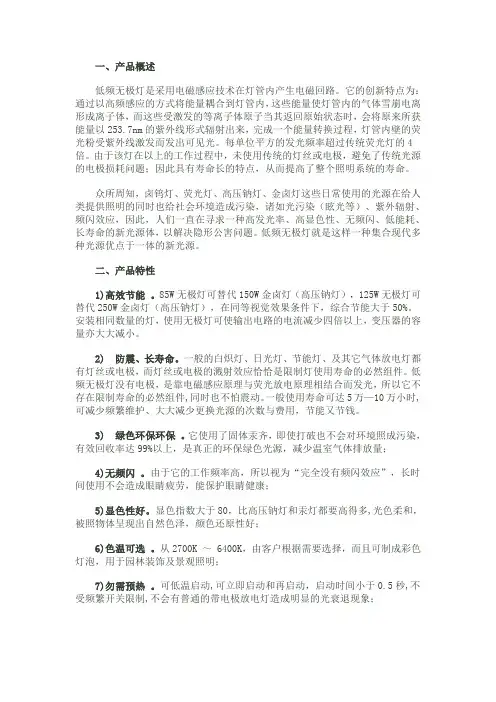

无极灯介绍
一、产品概述低频无极灯是采用电磁感应技术在灯管内产生电磁回路。
它的创新特点为：通过以高频感应的方式将能量耦合到灯管内，这些能量使灯管内的气体雪崩电离形成离子体，而这些受激发的等离子体原子当其返回原始状态时，会将原来所获能量以253.7nm的紫外线形式辐射出来，完成一个能量转换过程，灯管内壁的荧光粉受紫外线激发而发出可见光。
每单位平方的发光频率超过传统荧光灯的4倍。
由于该灯在以上的工作过程中，未使用传统的灯丝或电极，避免了传统光源的电极损耗问题；因此具有寿命长的特点，从而提高了整个照明系统的寿命。
众所周知，卤钨灯、荧光灯、高压钠灯、金卤灯这些日常使用的光源在给人类提供照明的同时也给社会环境造成污染，诸如光污染（眩光等）、紫外辐射、频闪效应，因此，人们一直在寻求一种高发光率、高显色性、无频闪、低能耗、长寿命的新光源体，以解决隐形公害问题。
低频无极灯就是这样一种集合现代多种光源优点于一体的新光源。
二、产品特性1)高效节能。
85W无极灯可替代150W金卤灯（高压钠灯），125W无极灯可替代250W金卤灯（高压钠灯），在同等视觉效果条件下，综合节能大于50%。
安装相同数量的灯，使用无极灯可使输出电路的电流减少四倍以上，变压器的容量亦大大减小。
2)防震、长寿命。
一般的白炽灯、日光灯、节能灯、及其它气体放电灯都有灯丝或电极，而灯丝或电极的溅射效应恰恰是限制灯使用寿命的必然组件。
低频无极灯没有电极，是靠电磁感应原理与荧光放电原理相结合而发光，所以它不存在限制寿命的必然组件,同时也不怕震动。
一般使用寿命可达5万—10万小时,可减少频繁维护、大大减少更换光源的次数与费用，节能又节钱。
3) 绿色环保环保。
它使用了固体汞齐，即使打破也不会对环境照成污染，有效回收率达99%以上，是真正的环保绿色光源，减少温室气体排放量；4)无频闪。
由于它的工作频率高，所以视为“完全没有频闪效应”，长时间使用不会造成眼睛疲劳，能保护眼睛健康；5)显色性好。

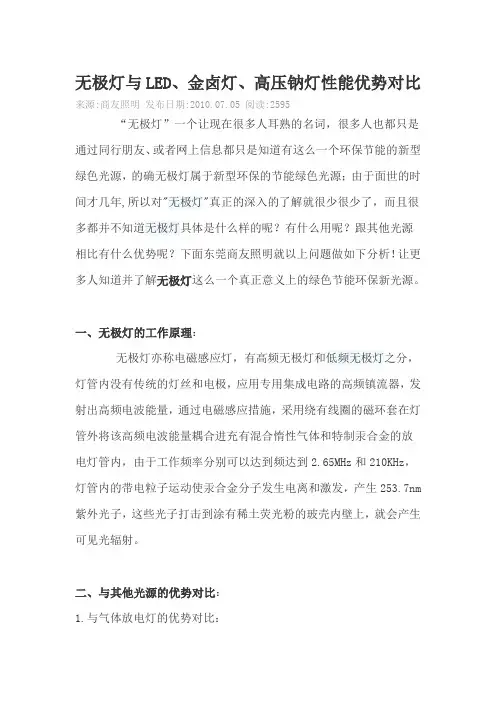

无极灯与LED、金卤灯、高压钠灯性能优势对比资料
无极灯与LED、金卤灯、高压钠灯性能优势对比来源:商友照明发布日期:2010.07.05 阅读:2595“无极灯”一个让现在很多人耳熟的名词，很多人也都只是通过同行朋友、或者网上信息都只是知道有这么一个环保节能的新型绿色光源，的确无极灯属于新型环保的节能绿色光源；由于面世的时间才几年,所以对"无极灯"真正的深入的了解就很少很少了，而且很多都并不知道无极灯具体是什么样的呢？有什么用呢？跟其他光源相比有什么优势呢？下面东莞商友照明就以上问题做如下分析！让更多人知道并了解无极灯这么一个真正意义上的绿色节能环保新光源。
一、无极灯的工作原理：无极灯亦称电磁感应灯，有高频无极灯和低频无极灯之分，灯管内没有传统的灯丝和电极，应用专用集成电路的高频镇流器，发射出高频电波能量，通过电磁感应措施，采用绕有线圈的磁环套在灯管外将该高频电波能量耦合进充有混合惰性气体和特制汞合金的放电灯管内，由于工作频率分别可以达到频达到2.65MHz和210KHz，灯管内的带电粒子运动使汞合金分子发生电离和激发，产生253.7nm 紫外光子，这些光子打击到涂有稀土荧光粉的玻壳内壁上，就会产生可见光辐射。
二、与其他光源的优势对比：1.与气体放电灯的优势对比：* 瞳孔流明(有效视觉流明)概念的应用有效光通量：在光源产生发出的光通量中，能够被人的肉眼视觉感觉到的那一部分可见光的光通量，用瞳孔流明(Pupil Lumen-Plm)来计量。
有效光效：每瓦电流产生发出的有效光通量即为有效光效，以每瓦瞳孔流明数(Plm/W)来计量。
光通量校正系数光通量：即是光源发出的全部光谱的光能量，这是目前常见的数字照度仪测量得到的数值；由于人类的视觉只能感觉到光谱中的可见光频谱部分的光能量，因此不可见光谱的光能量是人类的视觉感觉不到的；不同光源发出的光谱中不可见光谱的光能量是不同的，因此相应的有效光通量也是不同的；为便于比较不同光源的有效光通量，将传统测量得到的光通量乘以一个系数进行校正即可得到有效光通量，该系数即为光通量校正系数；不可见光谱的光能量越大，校正系数就越小；反之则越大；无极灯发出的全部光谱的光能量中可见光谱的能量的比例非常高。
为何无极灯在室外照明的优势远大于LED
广东顺祥节能照明科技有限公司
联系人：余青华
创造新光源 缔造光文化
第 1 页 共1页
为何无极灯在室外照明的优势远大于LED ？
无极灯和LED 都属于第四代光源，LED 和无极灯都有着高节能、高光效、长寿命的特点。
但LED 由于大功率的散热问题一直以来都没有得到很好的，加之LED 的高质量芯片成本昂贵，导致LED 的整套灯的成本跟着提高。
而无极灯在户外照明却有着很大的优势，特别是在路灯照明、工厂照明、隧道照明的应用领域上。
无极灯作为路灯为什么有着那么大的优势呢？
一、 无极灯功率因素高，最高可达0.99。
从而使得无极灯的利用效率很高，达到了一个节能效果。
而目前路灯较多的使用高压钠灯，虽然钠灯的色温可以做到2200K ，穿透能力较强。
但无极灯目前也可以做2700K 的色温，同样穿透力也不弱。
二、无极灯的有效光效较高。
钠灯的有效光效大概在90PLM/W 左右，而无极灯的可达150PLM/W 。
这就是为什么肉眼看起来，无极灯150W 亮度可以和250W 的钠灯媲美的原因之一。
三、 无极灯的节能减排系数达到了国家标准，而钠灯的完全达不到。
虽然LED 的也可以达到，但基于LED 的光衰严重，而且散热不好，所以无极灯是最佳的作为路灯的光源。
基于以上的几个原因，无极灯已经成为了众多客户选择路灯的首选光源。
随着无极灯的迅速发展，无极灯已经在道路照明、工厂照明、隧道照明体现出了自己的优势。
什么是LVD无极灯？LVD无极灯有什么优点？
什么是LVD无极灯？LVD无极灯有什么优点？作为一种新型的节能照明产品，LVD无极灯的应用越来越广泛。
LVD无极灯按照工作频率可以分为两种，一种是高频无极灯，一种是低频无极灯。
一、什么是LVD无极灯？（LVD无极灯的工作原理）LVD无极灯没有传统光源的灯丝和电极，主要由高频发生器、功率耦合器和玻璃泡壳三部分组成，通过电磁感应方式将能量耦合到灯泡内，是综合功率电子学、等离子体学、磁性材料学等理论开发出来的高新技术照明产品。
灯泡内充有适量的特种气体，高频能量使之电离或激发，激发后的原子从较高能级返回基态时，发出紫外光子，紫外光子激发泡壳内壁的荧光粉产生可见光。
二、高频无极灯和低频无极灯的区别LVD无极灯按照频率等可以分为高频无级灯和低频无级灯，两者的发光原理基本一致，但也有很大区别。
1、工作频率高频无极灯：2.65MHz, 即2713.6 KHz低频无极灯：250KHz 和140KHz无极灯的发展方向就是更低的频率，更长的寿命。
国内已有企业生产140K低频无极灯，这已经走在了世界前列。
2、功率高频无极灯的功率范围： 20W-200W(部分企业以开发300W)低频无极灯的功率范围： 15W-400W3、光效在保证显色指数Ra=80的情况下：高频无极灯的光效一般都在60Lm/W。
低频无极灯的光效一般都在80Lm/W。
同等功率的低频无极灯比高频无极灯光效高(但低频无极灯由于泡型特殊不易配备反光器具投入成本较高)4、EMI电磁干扰无极灯产品无论高频低频均可通过电磁干扰检测(尤其高频无极灯由于其耦合器内置更易通过电磁干扰检测)无极灯是综合应用功率电子学，等离子体学，磁性材料学等领域最新科技成果研制开发出来的高新技术产品。
是一种代表照明技术高光效，长寿命，高显色性未来发展方向的新型光源。
照明专家将这种绿色照明新光源称为“照明领域新革命的开始”，它必将成为21世纪最有发展前景的绿色节能照明光源的换代产品。
5、灯的形状高频无极灯：球形、柱形、小功率螺口一体灯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无极灯路灯
无极灯是21 世纪的一种高效节能绿色新光源，主要由灯泡、耦合器和高频发生器组成，其工作原理是：高频电磁场能量以感应方式耦合到灯泡内，使灯泡内的气体击穿，形成等离子体，等离子体受激发原子返回基态时，辐射出253.7nm的紫外线，灯泡内壁荧光粉受到紫外线激发而发出可见光。
1.无极灯的主要特点
无极灯兼备多种光源的优点，在许多领域均能满足人们对高质量照明的需求。
（1）寿命长
寿命长达60,000h，相当20只节能灯、10只荧光灯、6只金卤灯、4 只高压钠灯的寿命，免维护。
适用于道路、隧道等人工维护成本较高的场所；
（2）高效、节能
光效为60lm/W，与高压钠灯等效后为100lm/W（中介视觉），是白炽灯的5 倍。
适合要求节能的场所；
（3）低光衰
燃点2,000h，光衰8%。
适用于光照均匀度要求高且不易更换的场所；
（4）功率因数高
功率因数≧0.98，不需补偿，无功电力消耗低；
（5）无频闪
工作频率为2.65MHz，眼睛不疲劳，有利于视力健康，对旋转的机器设备不会产生视觉误差。
适合工矿企业中机械加工场所、学校照明、道路照明；
（6）显色性好
显色指数为Ra70至80，颜色不失真，光色柔和，分辨率高。
适用于商场等显色性要求高的场所；
（7）适用温度范围宽
在- 20至50 范围内，都能正常启动和工作，使用地区没有限制；
（8）环保
无极灯98% 以上的材料可回收利用，采用高温汞齐，常温下不释放汞，特别符合国家环保要求；
（9）可瞬时启动、频繁开关
即开即亮，适合应急照明；
（10）多种光色可选
适合各种场所，应用面广；
（11）耐震性好
没有灯丝，可用于有震动的场所；
（12）灯工作温度低
灯泡表面温度110 ，适用于加油站、化工及有粉尘等防爆场所的照明；
（13）对无线电设备系统不产生干扰
无极灯的工作频率为2.65MHz，是欧盟推荐的无极灯专用频率，EMC 测试合格的产品，不会对任何已知的无线电设备造成辐射干扰。
2.与LED路灯比较
无极灯与LED 同为绿色电光源的新秀，它们有着许多相似的特点，但在应用领域上各有偏重。
无极灯属弧光放电，LED 灯为固体发光。
LED 灯单体功率小，目前主要用于景观、装饰、字幕广告等照明; 而无极灯单体功率大，主要以工矿场所和户外公共照明为主。
