热点AP开局与测试培训
热点AP开局与测试培训
› Community、TRAP Server
TR069
› URL、两端的用户名和密码（或者证书）
日志
› 日志服务器(syslog)地址 › 日志上传服务器（TFTP）地址
12
胖AP设置 – 其他设置
防火墙 QoS 二层隔离 STP 上行链路完整性 IP网络完整性 组播速率、IGMP
4
内容
基本概念 热点AP开局指导 热点AP测试指导 Q&A
5
开局指导
开局准备 胖AP开局
› 设置WAN口 › 设置WLAN › 设置网管参数 › 其他设置
瘦AP开局
› 基本不需要设置
6
开局准备
确定组网方式
› 桥接、路由、VLAN、DHCP、PPPoE、用户数据 /管理数据通道
确定WLAN的主要配置
有线方式：
› 手工配置PC的IP为192.168.0.x › 默认WAN IP：192.168.0.228 › 账号： admin:password
无线方式
› 手工创建一个SSID连接 › SSID名称：management › 加密方式：WPA-PSK › 密码：management › SSID隐藏
27
Thanks
28
› 使用性能好的电脑
› 尽量使用支持速率增强模式的无线网卡
› 注意无线网卡显示的连接速率
› 注意使用多个Chariot Pair
为了提高无线性能，可以尝试：
› 切换信道
› 调整功率
› 调整天线角度、方向
› 调整AP的摆位
25
性能测试
隧道模式
› AC和AP都有关系 › 注意分片问题
WAPI性能
地址来转发数据报文 路由模式：三层转发，也就是根据IP地址来转
运营商WLAN热点接入设备测试方案
2. 检测设备的兼容性和稳定 性，确保长时间运行无故障。
3. 评估设备的无线覆盖范围 、信号质量及传输速率等关键
指标。
4. 对设备的安装、配置及维 护进行验证，确保易于操作和
管理。
02
CATALOGUE
测试环境与工具
测试环境
01
02
03
软件环境
安装有最新版本的测试软 件，具备完善的测试功能 。
解决方案
网络连接异常解决方案 检查网络配置：检查设备的网络配置是否正确，确保网络连接正常。
增强网络安全性：采取更安全的网络加密和认证方式，防止网络攻击和非法连接。
06
CATALOGUE
测试报告与总结
测试报告
报告内容
测试报告应详细记录测试过 程、测试数据、问题分析、 解决方案等。测试报告应该 清晰、准确、完整，并按照
运营商WLAN 热点接入设备测 试方案
汇报人： 2023-12-01
目录
• 测试背景与目标 • 测试环境与工具 • 测试项目与标准 • 测试流程与方法 • 问题定位与解决方案 • 测试报告与总结
01
CATALOGUE
测试背景与目标
测试背景
1. 当前运营商WLAN热点覆盖范围广，为手机、平板等设备提供无线互联网接入服 务。
2. 运营商WLAN热点通常由接入点(AP)、交换机、认证系统等组成，需确保设备的 稳定性和性能。
3. 随着用户数量的增加和网络环境的复杂化，设备故障和网络拥堵问题时有发生， 需进行全面的测试以保证服务质量和用户体验。
测试目标
01
02
03
04
1. 验证运营商WLAN热点接 入设备的性能指标是否符合标
测试标准

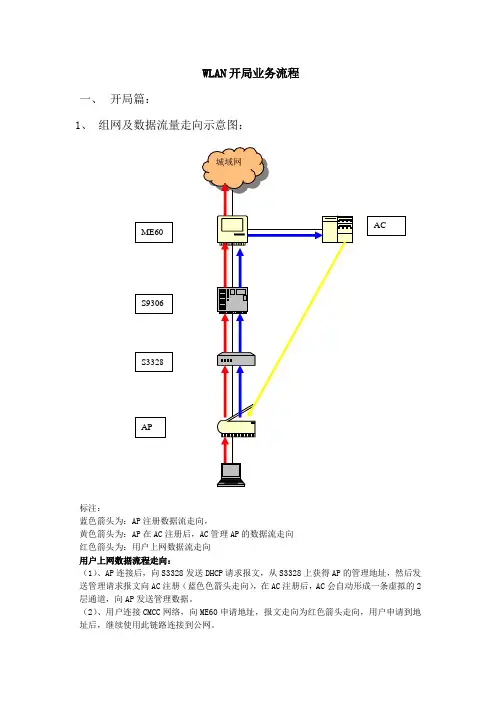

WLAN工程开局业务流程
WLAN 开局业务流程一、 开局篇：1、 组网及数据流量走向示意图：标注：蓝色箭头为：AP 注册数据流走向，黄色箭头为：AP 在AC 注册后，AC 管理AP 的数据流走向红色箭头为：用户上网数据流走向用户上网数据流程走向：（1）、AP 连接后，向S3328发送DHCP 请求报文，从S3328上获得AP 的管理地址，然后发送管理请求报文向AC 注册（蓝色色箭头走向），在AC 注册后，AC 会自动形成一条虚拟的2层通道，向AP 发送管理数据。
（2）、用户连接CMCC 网络，向ME60申请地址，报文走向为红色箭头走向，用户申请到地址后，继续使用此链路连接到公网。
2、业务配置脚本数据规划：用户VLAN 123互联VLAN 2523互联地址：172.16.1.1 /27AP管理网段：172.16.40.1/27（1）ME60上：ME60与S9306互联端口为GE1/0/6，以用户VLAN123为例interface GigabitEthernet1/0/6.123 建立子接口user-vlan 123 端口下配置用户VLANbas 进入BAS功能配置配置BAS功能access-type layer2-subscriber 配置BAS接口的接入类型，选择2层认证bas-interface-name 0123053353100460 配置热点的NAS-ID（重要！！！配置错误省公司会通报）default-domain pre-authentication wlan-be 配置认证前域authentication wlan 配置认证后域roam-domain wlannas-port-type 802.11 配置用户上网的类型nas logic-ip 218.201.120.98 配置NAS IPauthentication-method web 配置用户认证模式user detect retransmit 3 interval 30（2）S9306上S9306与ME60的互联上行口为GE1/0/10,假设S9306与热点交换机的互联接口为GE1/0/20, 用户VLAN 123，互联VLAN 2523VLAN 123 建立用户VLANDesc to-uservlan VLAN描述VLAN 2523 建立互联VLANDesc to-xxx VLAN 描述Interface vlan 2523 建立3层VLANIp address 172.16.1.1 255.255.255.224Interface GigabitEthernet 1/0/20 进入端口Port link-type trunk 配置端口类型为TRUNKPort trunk allow-pass vlan 123 2523 透传用户VLAN 123互联VLAN 2523 Interface GigabitEthernet 1/0/10 进入与ME60的互联端口Port trunk allow-pass vlan 123 透传用户VLANip route-static 172.16.40.0 255.255.255.224 172.16.1.2 配置一条AP管理网段的回程路由，指向S3328的互联接口地址。
Aruba技术基础培训
ArubaOS 移动应用软件
Aruba 200 支持8个AP的移动控制器
Aruba 3000 支持0-128个AP的移动控制器
Aruba Access Points 单频，双频，MESH，户外各种类型AP
ARUBA全套无线局域网产品线
Aruba 800 支持16个AP的移动控制器
WLAN应用(语音)
传统有线语音通讯存在的问题 1、使用不方便，只能局限于工位、客房内使用，大大降低使用率。 2、部署繁琐，需要为每一部话机拉线，对于酒店较浪费 3、传统PBX程控交换设备昂贵 4、不能开发更多的应用，例如短信群发，通知等
部署WiFi语音通讯的好处： 1、工位、客房分机跟人，无论用户去到哪里，餐厅，会议室、大堂等，只要拿着WiFi，就等于分机跟着你。 2、对于酒店，一间客房只要一台WiFi就足够，不必单独布线 3、节省购买传PBX的费用，IP PBX非常廉价并且功能强大 4、提升企业形象和工作效率
交换矩阵转发
交换矩阵接收
数据包
数据包Leabharlann 无线控制器Performance & Capacity 200MB – 80 GB full feature 8 AP – 2048 AP
2400
800
200
New Appliance Family
6000
3000系列
6000-M3
Capacity Up to 512 Access Points / 4,096 Users Supervisor Card I – 48 APs or 128 APs Supervisor Card II – 256 APs Performance 8 Gbps Clear / 7 Gbps Crypto Modular Supervisor Cards Supervisor Card I – 4 Gbps/2 Gbps 3DES Supervisor Card II – 4 Gbps/3.5 Gbps 3DES 1 x RJ-45 Serial Console Port Modular Line Cards 24 x 10/100 Ether (RJ-45) Line Card 24 x 10/100 Ether (RJ-45) Line Card with 802.3af PoE Support 2 x GigE (GBIC) Line Card Programmable Architecture Control and Data Planes work Processor Core Hardware-Accelerated Engine All ponents Modular and Hot-Swappable
热点开通、AP开通
原理：一般局方会要求每个热点（比如某学校的一栋楼）一个VLAN，而这个热点其实是同时从属于三个VLAN，分别是：此热点的管理VLAN、此热点的业务VLAN 之CMCC、此热点的业务VLAN之CMCC-EDU。
其中，管理VLAN是在板子的后插板（bcm）管理平台上进行配置，俩业务VLAN如果是二层组网直接透传至AC，那么只需在接入平台将这俩业务VLAN 与该热点的NAS-ID对应即可。
听说南通好象是二层吧。
VLAN配置好之后，才好在VLAN下（其实就是在此热点下）增加AP。
所以先说说怎么增加热点，再说怎么增加AP。
一、新增热点当要在AC下新增热点，首先局方会把管理VLAN号和两个业务VLAN号以及此热点的NAS-ID号给你。
举例于是，telnet 到后插板上，也就是管理平台bcm set vlan create 0 3751bcm set vlans tagport 0 3751 7bcm set vlans tagport 0 3751 24其中那个红色的7改成你们的板子的后插板的下联口，镇江这边后插板16个光口，其中5号是上联口，7号是下联口，16号是心跳口。
保存，copy到running。
然后telnet到接入平台，vlan-nas-identifier 3932 0708051125000460vlan-nas-identifier 3832 0708051125000460保存copy r s至此就完成了后插板管理VLAN的配置和两个业务VLAN与该热点NAS-ID的对应。
然后开始在此热点下增加AP二、新增AP第1步：若要在某个热点下增加一台AP。
首先需要知道此AP的MAC地址、信道规划、无线模式无线模式也就是802.11g等，举例：其中网卡序号的意思是：因为815n是双频AP也就是说可以同时间用一块网卡支持11g的2.4G另一块支持11n的5.8g，而上表只是11g模式，因此只用到网卡1即可。
AP培训之基础篇(3.7)
802.11n 技术介绍
802.11n采用的关键技术
➢ 802.11n物理层采用的关键技术有MIMO、MIMO-OFDM、40MHz信道、 Short GI、FEC、MRC等。
➢ 802.11n MAC层采用的关键技术有帧聚合、Block确认等。
802.11n 技术介绍
MIMO技术
MIMO发送模块从PHY的上层模块得到原始的、串行的、基带形式的物理 层帧，最终转化为无线信道中传输的无线电波；而接收模块相当于发送模块 的相反过程。MIMO发送模块中涉及3个流，空间流SS，空时流STS，发送链 路TX，3个流的数目不一定相等，一般SS≤STS≤TX。SS是基础，直接决定了传 输的速率;TX是真正发送到自由空间中的流，是根本意义上的空间复用。STS 和TX都是将SS进一步散布到更多的通道上，提高传输的SNR，降低误码率。 概括起来MIMO的特点是： ➢ 利用多天线传输将串行映射为并行 ➢ 各天线独立处理自主运行 ➢ 各天线用各自的调制方式发送电波 ➢ 各天线用各自的解调方式接收电波
802.11n将2个相邻的20MHz信道合并后，充分利用了两个信道之间的频 谱资源，这部分原来是闲置的、为防止信道干扰设置的隔离频带，802.11n 将这部分频谱用来传输信息，与20MHz带宽采用52个子载波相比，40MHz带 宽具备108个子载波，按照72.2*2*108/104进行计算，所得到的吞吐能力达 到了150Mbps。
15
物理速率（Mbps）
11
54
54
600
实际吞吐量（Mbps） 频宽
6 20MHz
24 20MHz
24 20MHz
100以上 20MHz/40MHz
调制方式
CCK/DSSS
WiFi日常测试培训
x x x x x x x x x x x
x x x x x x x x x x x x x x
聚焦客户 专业专注 快人一步
广东无线中心
802.11b/g工作频段划分图
2.417
2.427
2.437
2.447
2.457
2.467
5 4 3 2 1
2.412 2.422 2.432
10 9 8 7 6
非重叠信道
调制技术 物理发送速率 无线覆盖范围 理论上的最大UDP吞吐量 (1500 byte) 理论上的TCP/IP吞吐量 (1500 byte) 兼容性
3
FHSS/DSSS 1, 2 N/A 1.7 Mbps 1.6 Mbps N/A
3
CCK/ DSSS 1,2,5.5, 11 100M 7.1 Mbps 5.9 Mbps 与11g产品可互通
ቤተ መጻሕፍቲ ባይዱ
聚焦客户 专业专注 快人一步
广东无线中心
802.11协议的发展进程
802.11 标准发布时间 合法频宽 频率范围 July 1997 83.5MHz 2.400-2.483GHz 802.11b Sept 1999 83.5MHz 2.400-2.483GHz 802.11a Sept 1999 325MHz 5.150-5.350GHz 5.725-5.850GHz 802.11g June 2003 83.5MHz 2.400-2.483GHz
• 建筑结构
• 电磁干扰
在一般办公室大楼内，覆盖距离为15m～30m
聚焦客户 专业专注 快人一步
广东无线中心
蜂窝式无线覆盖
任意相邻区域使用无频率 交叉的频道，如：1、6、11 频道 ； 适当调整发射功率，避免 跨区域同频干扰； 蜂窝式无线覆盖实现无交 叉频率重复使用。
WLAN现网测试规范理论专题培训ppt(共17页)
性能项宏观检查
• 通过OMC日志分析采集的响应延时（即从OMC发出查询请求之后，AC多 久能返回响应值），OMC在每个采集周期内应收到所有性能数据的响 应，响应延时不超过210秒。
– 在场景4条件下，查看最近5小时的性能数据合理性检查结果是否存在 异常数据，如有异常，核查5分钟粒度的报表数据，并导出最近2小时 的报表进行对比，对于异常现象，如果厂家不能给出非常合理的解释， 则判定为不合格，最后将报表打印签名。
测试场景要求ห้องสมุดไป่ตู้
• 场景1
– 被测的现网单个AP的带宽达到20M或以上，开放式环境且周围存在其它设备干扰， 热点所属AC容纳的AP数量达到70%以上，AC与OMC网管连接正常且延时低，所有采 集开关和告警使能全部打开，所有时间均做同步操作。
• 场景2
– 被测的现网单个AP的带宽达到20M或以上，密闭无干扰环境，热点所属AC容纳的AP 数量达到70%以上，AC与OMC网管连接正常且延时低，所有采集开关和告警使能全 部打开，所有时间均做同步操作。
单项测试
• 根据《中国移动广东公司WLAN设备网管接口技术要求v3.0》所提出的 内容进行现网测试
• 测试项目分为三大类： – 配置信息（69项） • 主要用于查询或修改设备的配置参数 – 性能信息（22项） • 主要用于反应设备工作的性能状况 – 告警及通告（33项） • 主要用于通知监控系统设备的一些事件或异常状况。
WLAN现网测试规范理论培训
网络优化中心
规范内容
• 测试对象 • 测试要求 • 宏观测试 • 单项测试
测试对象
• 适用于各类WLAN设备的网管接口的现网测试 • WLAN-OMC网管系统 • WLAN网管报表系统
测试要求
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
联通：防火墙测试
桥模式一般不处理IP层 解决方法：让二层的数据到三层处理一下 参见《联通防火墙测试.doc》
热点AP开局与测试培训
流量控制问题
问题：精度到不到3%要求，抖动大 原因：流量控制在驱动中处理，算法不能太 复杂，没有缓冲而是直接丢弃报文。 可以修改chariot参数进行规避 参见《流量控制问题的分析.doc》
› 设置WAN口 › 设置WLAN › 设置网管参数 › 其他设置
瘦AP开局
› 基本不需要设置
热点AP开局与测试培训
开局准备
确定组网方式
› 桥接、路由、VLAN、DHCP、PPPoE、用户数据/管 理数据通道
确定WLAN的主要配置
› 本地认证、Radius认证、WAPI、Portal认证
确定网管系统
热点AP开局与测试培训
漫游测试
Key Cache Pre-auth 802.11r
热点AP开局与测试培训
联通：WMM到IP的优先级映射
收到的数据包没有IP优先级，只有WMM优先级 解决方法：根据WMM优先级设置IP优先级后再 转发 通过/proc设置 参见文档《WMM到IP的优先级映射.doc》
热点AP开局与测试培训
性能测试注意事项
为了获得高吞吐量，要注意：
› 环境干扰要小
› AP上不要开启太多SSID、太多功能
› 使用性能好的电脑
› 尽量使用支持速率增强模式的无线网卡
› 注意无线网卡显示的连接速率
› 注意使用多个Chariot Pair
为了提高无线性能，可以尝试：
› 切换信道
› 调整功率
无线方式
› 手工创建一个SSID连接 › SSID名称：management › 加密方式：WPA-PSK › 密码：management › SSID隐藏
热点AP开局与测试培训
胖AP设置 – WAN口
WAN口连接方式：
› 静态IP › DHCP › PPPoE › Bridge
VLAN
热点AP开局与测试培训
热点AP开局与测试培训
桥接和路由的区别
桥接模式：
› AP一般不负责用户IP地址的分配 › 由上行网络来负责IP地址分配 › AP也不处理IP地址
(因此AP有线段的PC和无线连接的PC手工配置相同网段的IP地址， 它们就能互相通信。如果不需要访问AP的管理页面，甚至都不需 要与AP的IP地址在同一个网段内) › 不需要开启NAT
胖AP设置 – WLAN
SSID、安全模式、信道、功率 Radius相关配置（WPA/WPA2 Enterprise） WAPI相关配置（WAPI） 绑定VLAN
热点AP开局与测试培训
胖AP设置 –设置网管参数
SNMP
› Community、TRAP Server
TR069
› URL、两端的用户名和密码（或者证书）
› SNMP/TR069
确定要开展的业务
› Data/Voice/Video
热点AP开局与测试培训
瘦AP开局额外信息
是否校验DHCP Option 60 AC发现方式 无隧道、二层隧道/三层隧道 厂商信息、版本信息、软件特征码
热点AP开局与测试培训
胖AP设置 – 连接到AP
有线方式：
› 手工配置PC的IP为192.168.0.x › 默认WAN IP：192.168.0.228 › 账号： admin:password
› 调整天线角度、方向
› 调整AP的摆位
热点AP开局与测试培训
性能测试
隧道模式
› AC和AP都有关系 › 注意分片问题
WAPI性能
› AR2413上是软件处理WAPI加解密 › 11n平台都是硬件处理WAPI加解密 › AR7130上软件加解密无法达到18Mbps的要求，需
要使用增强版本
目前上行吞吐量要比下行吞吐量高1~2Mbps
路由模式：
› AP一般需要开启DHCP服务给用户分配IP地址 › AP的有线端网络和无线端网络不在同一个网段内 › 一般无线端为私有IP网段，需要开启NAT功能才能正常上网
热点AP开局与测试培训
内容
基本概念 热点AP开局指导 热点AP测试指导 Q&A
热点AP开局与测试培训
开局指导
开局准备 胖AP开局
热点AP开局与测试培训
2020/11/21
热点AP开局与测试培训
内容
基本概念 热点AP开局指导 热点AP测试指导 Q&A
热点AP开局与测试培训
管理数据与用户数据
管理数据：管理AP的数据流，一般来自有线 侧； 用户数据：用户的实际数据，来自无线侧， AP转发到有线侧； 管理数据应该和用户数据分隔开，避免安全 隐患，同时可以确保管理数据的高优先级
› 可能与PC性能高于AP有关
热点AP开局与测试培训
内容
基本概念 热点AP开局指导 热点AP测试指导 Q&A
热点AP开局与测试培训
3rew
演讲完毕，谢谢听Βιβλιοθήκη !再见，see you again
2020/11/21
热点AP开局与测试培训
流量控制问题 性能测试
热点AP开局与测试培训
二层隔离
使用Ping 注意ARP是广播 可以设置静态ARP表项
热点AP开局与测试培训
双模同时支持
目前不支持 使用2台装双AR5414卡的AP来规避
热点AP开局与测试培训
STP测试
需要使用WDS来构建环路，形成广播风暴 配置方法见《Atheros WDS配置方法.doc》
热点AP开局与测试培训
路由模式和桥模式
根据在网络协议哪一层转发数据报文来分 桥接模式：二层转发，也就是直接根据MAC地 址来转发数据报文 路由模式：三层转发，也就是根据IP地址来 转发数据报文 瘦AP都是工作在桥接模式 胖AP则可以工作在桥接模式或者路由模式 目前热点AP的胖AP产品一般都工作在桥接模 式
热点AP开局与测试培训
注意事项
桥模式下的WAN IP问题
热点AP开局与测试培训
内容
基本概念 热点AP开局指导 热点AP测试指导 Q&A
热点AP开局与测试培训
测试
电信测试项目
› 二层隔离
移动测试项目
› 双模同时支持 › STP测试 › 漫游测试
联通测试项目
› WMM到IP的优先级映射 › 防火墙测试
日志
› 日志服务器(syslog)地址 › 日志上传服务器（TFTP）地址
热点AP开局与测试培训
胖AP设置 – 其他设置
防火墙 QoS 二层隔离 STP 上行链路完整性 IP网络完整性 组播速率、IGMP
热点AP开局与测试培训
瘦AP开局
关闭DHCP Option 60
› 只能导入配置
AC发现方式默认为自动方式，一般不用修改 查看是否建立起隧道
